Тип продукта	Насос для пруда
Модель	PondoMax Eco 20000 Control
Бренд	Pontec
Применение	Перекачка воды из пруда для фильтров, водопадов и ручьев
Электропитание	220-240 В AC, 50/60 Гц
Потребляемая мощность	50 - 190 Вт
Максимальная производительность	20 000 л/ч
Максимальная высота подачи	7,5 м
Максимальная глубина погружения	4 м
Степень защиты (насос)	IP68
Степень защиты (контроллер)	IP44
Размеры (Д × Ш × В)	255 × 130 × 170 мм
Вес	5,1 кг
Длина кабеля питания	2 м
Длина кабеля насос-контроллер	8 м
Подключение всасывания/нагнетания	Резьба G2, штуцер для шланга 32, 38 или 50 мм
Перекачка крупных загрязнений	до 8 мм
Площадь входного фильтра	310 см²
Температура воды (погружная)	от +4 до +35 °C (рабочая)
Температура окружающей среды (сухая установка)	от +4 до +30 °C (естественная конвекция), от +4 до +40 °C (принудительное охлаждение)
Регулировка расхода	Электронный контроллер: 0, 25, 50, 60, 70, 80, 90, 100 %
Изнашиваемые детали	Рабочий блок (роторный узел)
Очистка и обслуживание	Разборка без инструментов, очистка чистой водой, не менее 2 раз в год
Защита	Устройство защитного отключения (УЗО) макс. 30 мА обязательно
Гарантия	3 года (кроме изнашиваемых деталей)

Часто задаваемые вопросы - PondoMax Eco 20000 Control Pontec

В чем разница между моделями PondoMax Eco Control 5000, 10000, 15000 и 20000?

Модели различаются в основном производительностью (5000, 10000, 15000, 20000 л/ч), максимальной высотой подачи, потребляемой мощностью и размерами. Модель 20000 — самая мощная в серии.

Можно ли использовать насос в погружном или сухом исполнении?

Да, насос может быть установлен погружным (в воде) или сухим (вне воды). При сухой установке он должен располагаться ниже уровня воды и быть подключен к всасывающему шлангу.

Как регулировать мощность насоса?

Используйте кнопки '+' и '-' на контроллере для ступенчатой регулировки мощности: 0, 25, 50, 60, 70, 80, 90, 100 %. Индикация может переключаться между процентами и ваттами кнопкой '%/W'.

Что делать, если насос не запускается?

Сначала проверьте электропитание и то, что насос включен через контроллер (дисплей должен показывать значение или код ошибки). Если проблема не устранена, обратитесь к таблице неисправностей.

Как чистить насос?

Отключите насос. Разберите его без инструментов. Промойте фильтр, корпус насоса и рабочий блок чистой водой с мягкой щеткой. При накипи используйте бытовое средство от накипи без уксуса и хлора. Тщательно прополощите.

Что означают коды ошибок E01, E02, E03, E04?

E01: перегрузка по току (очистите роторный узел). E02: нарушение фазы или повреждение кабеля. E03: блокировка (удалите препятствие). E04: работа на сухую (погрузите насос). После устранения сообщение исчезает автоматически.

Как хранить насос зимой?

Насос не морозоустойчив. Тщательно очистите его, проверьте состояние, защитите разъемы. Храните его погруженным в незамерзающем месте или в емкости с водой. Не допускайте замерзания воды в насосе.

Какова максимальная температура воды для погружной работы?

Температура воды должна быть от +4 °C до +35 °C при работе.

Можно ли использовать насос с внешним регулятором скорости?

Нет, использование внешнего регулятора скорости запрещено, так как это может повредить электронные компоненты насоса. Встроенной регулировки достаточно.

Какие диаметры шланга совместимы с выходом?

Выход имеет резьбу G2. В комплекте идут штуцеры для шлангов диаметром 32, 38 или 50 мм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PondoMax Eco 20000 Control Pontec

RU Руководство по эксплуатации

PondoMax Eco Control

5000/10000/15000/20000

Описание на продукта

Преглед

- Вариант (a): Потопен монтаж на помпата

- Вариант (b): Сух монтаж на помпата

Монтирайте уреда потопен

Свързване

Процедирайте по следния начин:

□ C

Инсталация

Процедирайте по следния начин:

□D

- BG -

Поставете уреда сух

Свързване

Процедирайте по следния начин:

□ E

Инсталация

Процедирайте по следния начин:

□F

Процедирайте по следния начин:

□G

Процедирайте по следния начин:

H

Пускане в експлоатация

УКАЗАНИЕ

Функции за управление

Включване

Процедирайте по следния начин:

1. Включете щепсела в контакта.

Процедирайте по следния начин:

1. Натиснете бутона ⏻ на контролера.

Процедирайте по следния начин:

Процедирайте по следния начин:

□ I, J

Почистете уреда

– На помпата почиствайте особено работния елемент и корпуса.

1. Вставте штепсельну вилку в розетку.

Оригинал руководства по эксплуатации. Руководство по эксплуатации относится к данному устройству и всегда должно передаваться вместе с ним.

Указания по технике безопасности

Электрический монтаж согласно предписанию

- Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный электрик.

- Квалифицированный электрик должен иметь специальное образование, обладать знаниями и опытом и должен иметь право выполнять работы по электроподключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления.

– При возникновении вопросов и проблем обращайтесь к специалисту-электрику.

• Подключайте устройство только к розетке, установленной по инструкции.
• Устройство должно быть защищено автоматическим выключателем (УДТ) с максимальным расчетным током утечки 30 мА.
• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).
• Защищайте штекерные соединения от влаги.

Безопасная эксплуатация

• Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.
• Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. К очистке и техническому обслуживанию не допускаются дети, если только они не старше 8 лет и не работают под контролем взрослых.
• Нельзя пользоваться устройством, если его корпус или электрические кабели повреждены.
• Данное устройство нужно утилизировать, если его сетевой кабель окажется поврежденным. Сетевой кабель замене не подлежит.
• Рабочий узел содержит магнит с сильным магнитным полем, которое может повлиять на работу кардиостимулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.
• Никогда не тяните оборудование за электрические кабели. Запрещается переносить устройства, держа их за кабель.
• Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.
  • Перед тем, как начать работать с устройством, выньте штекер из розетки.
• Запрещается вносить изменения в конструкцию устройства.
• В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуатации.
• Используйте только оригинальные запчасти и принадлежности.
• При возникновении проблем обращайтесь в уполномоченную службу поддержки клиентов или в Pontec.

Использование прибора по назначению

Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим образом:

• Для перекачивания обычной прудовой воды в фильтровальные системы, в системы искусственных водопадов и ручьев.
• При соблюдении технических параметров. (→ Технические параметры)

На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.
• Никогда не эксплуатируйте без протока воды.
• Не разрешается использование ни для производственного, ни для промышленного назначения.
• Запрещено использовать прибор в сочетании с химическими веществами, пищевыми продуктами, горючими, взрывчатыми веществами или с любыми жидкостями, кроме воды.
• Не подключайте к домашнему водоснабжению.

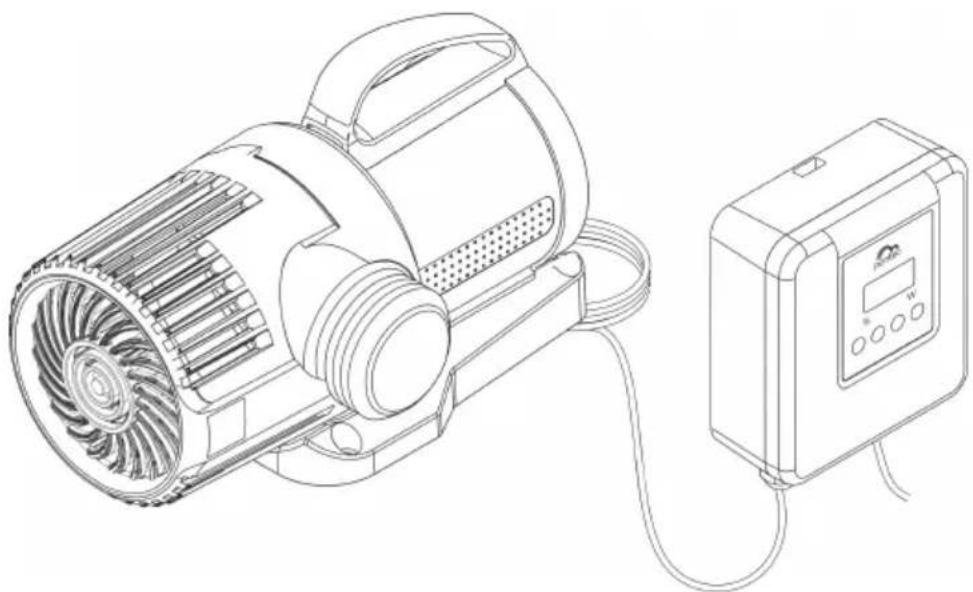

Описание изделия

Обзор

☐ A	Описание
1	Контроллер• Включение и выключение насоса и регулировка мощности
2	Корпус насоса
3	Фильтровальная корзинка
4	Опора устройства
5	Вход (сторона всасывания)• С фильтровальной корзинкой (3) в погруженном состоянии.• Со шланговым наконечником (7) при размещении в сухом месте.
6	Выход (напорная сторона)• Со шланговым наконечником (7)
7	Шланговый наконечник• PondoMax Eco Control 5000 и 10000:– Резьбовое соединение G112 – Шланговое соединение 25, 32 или 38 мм• PondoMax Eco Control 15000 и 20000:– Резьбовое соединение G2 – Шланговое соединение 32, 38 или 50 мм

Варианты подключения

B

• Вариант (a): Насос расположен в погруженном состоянии
  – Насос устанавливают в пруду или бассейне.
  – Подача воды выполняется через фильтровальную корзинку.

- Вариант (b): Насос расположен в сухом месте

– Насос устанавливается без фильтровальной корзинки вне пруда или бассейна, но ниже уровня воды в нем.

– Подача воды осуществляется с помощью шланга или насоса.

Символы на приборе

		Устройство пыле- и водонепроницаемое до глубины погружения 4 м.
		Устройство защищено от пыли и от проникновения брызг воды.
		Защитите прибор от минусовых температур.
		Может представлять опасность для людей с кардиостимуляторами.
		Защитите прибор от воздействия прямых солнечных лучей.
[27c3]		Данное устройство нельзя утилизировать вместе с обычными бытовыми отходами.
[x4y8]		Прочтите руководство по эксплуатации.

Установка и подсоединение

Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды).

Эксплуатация насоса допускается только при соблюдении указанных характеристик воды. (→ Технические параметры)

ПРЕДУПРЕЖДЕНИЕ

Смерть или травмы тяжелой степени при эксплуатации устройства в пруду для купания. Дефектные части электрооборудования могут привести к возникновению опасного электрического напряжения в воде.

▶ Устройство можно эксплуатировать только тогда, когда в воде не находятся люди.

ОСТОРОЖНО

Вращающиеся части на участке всасывающего и напорного штуцеров. Возможны травмы, если пальцы попадут в штуцеры.

Обратите особое внимание: Остановившееся по причине перегрузки устройство может неожиданно самостоятельно включиться!

▶ Не держите пальцы в отверстиях всасывающего или напорного штуцера когда штепсельная вилка вставлена в розетку.

Если во время работы к штуцерам имеется свободный доступ, напр. когда к ним не подключены шланги, то установите на этих отверстиях подходящие ограждения для защиты от контакта. Защиту от контакта можно приобрести как комплектующий компонент.

① Все компоненты устройства не должны подвергаться длительному воздействию прямых солнечных лучей, поскольку такое воздействие может привести к их повреждению. При необходимости используйте защитное покрытие.

Установка устройства в погруженном положении

Подсоединение

• Чем больше диаметр магистралей, тем меньше потери на трение в магистралях и тем лучше пропускная способность.
• Диаметр магистрали не должен без необходимости сокращаться с помощью ступенчатого штуцера-елочки. При необходимости следует укоротить штуцер в соответствии с диаметром магистрали.

Необходимо выполнить следующие действия:

□ C

Монтаж

• Размещайте насос горизонтально на прочном основании.
• Обеспечьте устойчивое положение устройства.
• Включайте насос в работу только тогда, когда он покрыт водой не менее чем на 10 см. В противном случае он может набрать воздуха.

Необходимо выполнить следующие действия:

□D

- RU -

Установка прибора в сухом месте

Подсоединение

• К выходу (IN) и входу (OUT) можно подключать шланги или трубы.
• Штуцеры для шлангов входят в комплект поставки. Ниже описана их установка.
• Для оптимальной производительности насоса диаметр магистрали на стороне всасывания (IN) не должен быть меньше диаметра магистрали на стороне нагнетания (OUT).
• Чем больше диаметр магистралей, тем меньше потери на трение в магистралях и тем лучше пропускная способность.
• Диаметр магистрали не должен без необходимости сокращаться с помощью ступенчатого штуцера-елочки. При необходимости следует укоротить штуцер в соответствии с диаметром магистрали.

i При размещении в сухом месте рекомендуем направить выпуск вверх.

Необходимо выполнить следующие действия:

□ E

Монтаж

• Размещайте насос горизонтально на прочном основании.
• Обеспечьте устойчивое положение устройства.
• Насос не должен подвергаться воздействию прямого солнечного света.
• Место установки должно хорошо проветриваться для предотвращения перегрева самого насоса.

Необходимо выполнить следующие действия:

□F

① Для стабильного положения устройства его можно соединить винтами с подходящим основанием.

Необходимо выполнить следующие действия:

□ G

Крепление контроллера

• Разместите контроллер в защищенном от солнца и погодных воздействий месте (например, на стене).
  Подвесьте его на крючок или закрепите винтом.
  Контроллер защищен от пыли и от проникновения брызг воды (IP44).
• Входы должны быть направлены вниз.

Необходимо выполнить следующие действия:

H

Пуск в эксплуатацию

УКАЗАНИЕ

Устройство выйдет из строя, если его эксплуатировать вместе с регулятором яркости. В устройстве используются чувствительные электрические компоненты.

▶ Не подключайте устройство к источнику питания с регулированием яркости.

УКАЗАНИЕ

Насос не должен работать всухую. Это может вызвать поломку самого насоса.

▶ Включайте насос в работу только тогда, когда он полностью погружен в воду или залит водой.

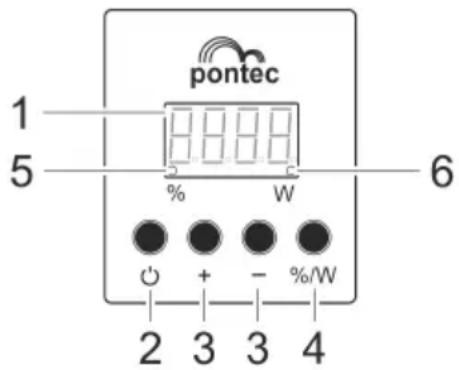

Схема контроллера

pontec 1 5 % W 6 2 3 3 4

PMX0037

Описание

1 Четырехзначный дисплей
2 Кнопка ⏻
3 Кнопка «+» / «-»
4 Кнопка «%/W»
5 %
6 W

Функция

• Индикация мощности в процентах (%) или ваттах (W).
• Индикация кода неисправности в случае неисправности.

Включение или выключение насоса.

Увеличение или уменьшение мощности.

Переключение индикации между значениями мощности в процентах (%) или в ваттах (W).

Индикатор горит, когда на дисплее отображаются значения мощности в процентах (%).

Индикатор горит, когда на дисплее отображаются значения мощности в ваттах (W).

Функции управления

Включить

Необходимо выполнить следующие действия:

1. Вставьте штекер в розетку.
   На дисплее отображается OFF (Выкл).

2. Нажмите на контроллере кнопку

Насос включается, когда на дисплее отображается значение или код неисправности.

Выключить

Необходимо выполнить следующие действия:

1. Нажмите на контроллере кнопку ⏻

Когда насос выключен, на дисплее отображается OFF (Выкл).

Насос и контроллер обесточены, когда штекер извлечен из розетки.

Регулирование мощности

Необходимо выполнить следующие действия:

1. Для увеличения или уменьшения мощности насоса в процентах используйте кнопки «+» или «-» на контроллере.

Изменение в процентах: 0 – 25 – 50 – 60 – 70 – 80 – 90 -100 %

Очистка и уход

ОСТОРОЖНО

Опасность получить травму от непреднамеренного включения. Внутренние контрольные функции могут устройство отключать и снова его автоматически включать.

▶ Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

УКАЗАНИЕ

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабочие функции и нанести ущерб животным, растениям и окружающей среде.

▶ Чистите устройство по возможности только чистой водой и мягкой щеткой или губкой. В случае стойких загрязнений используйте рекомендованные чистящие средства.

Разобрать и собрать прибор

Устройство можно разобрать без инструментов, растянув его в разные стороны.

Необходимо выполнить следующие действия:

□ I, J

Почистить устройство

Чистите устройство по мере необходимости, но не реже 2-х раз в год. – В насосе нужно чистить прежде всего рабочий узел и корпус.

• Рекомендуемое чистящее средство при стойких отложениях извести:
  – Бытовое моющее средство без содержания хлора и уксуса.
• После очистки тщательно промыть все детали чистой водой.

Хранение на складе/хранение в зимнее время

Устройство не устойчиво к низким температурам, при ожидаемых заморозках его нужно демонтировать и убрать на хранение.

Правильное хранение устройства:

• Устройство нужно основательно чистить
• Устройство нужно проверять на наличие повреждений и заменять поврежденные части.
• Защитить электрические разъемы от влаги и загрязнений.
• Храните насос погруженным в емкость с водой в защищенном от мороза месте.

Устранение неисправности

Перечень возможных неисправностей

Неисправность	Причина	Устранение неисправности
Насос не запускается	Нет сетевого напряжения	Проверьте сетевое напряжение.Проверьте подводящие линии
	Насос не включается	Включите насос на контроллере
Насос не перекачивает воду	Фильтр засорен	Очистите фильтр
	Очень грязная вода	Почистите насос. После охлаждения электромотора насос снова автоматически включается.
	Насос настроен на низкие параметры работы	Увеличьте мощность насоса на контроллере
	Рабочий узел заблокирован	Выньте штекер и устраните помеху. Затем снова включите насос.
Недостаточная производительность насоса	Фильтр засорен	Очистите фильтр
	Слишком высокие потери в подводящих линиях	Используйте шланги с большим диаметромСтупенчатый штуцер для шланга подгоните к диаметру шлангаУменьшите длину шланга до необходимого минимумаИзбегайте ненужные соединительные элементы
	Насос настроен на низкие параметры работы	Увеличьте мощность насоса на контроллере
После непродолжительной работы насос отключается	Очень грязная вода	Почистите насос. После охлаждения электромотора насос снова автоматически включается.
	Рабочий узел заблокирован	Выньте штекер и устраните помеху. Затем снова включите насос.
	Насос работал всухую	Погрузите насос в воду. При эксплуатации в водоеме устройство нужно полностью погрузить в воду.

Сообщения об ошибках

После устранения помехи это сообщение неисправности исчезает автоматически.

Сообщение неисправности	Причина	Устранение неисправности
Е 01	Сработала максимальная токовая защита.	Очистите рабочий узел.Рабочий узел должен легко перемещаться. Если рабочий узел движется с трудом, что насос потребляет больший ток.
Е 02	Обрыв фазы; в некоторых случаях обрыв кабеля.	Извлеките штекер из розетки и подождите около 10 с. Затем снова включите насос.Если сообщение об ошибке остается активным, имеется обрыв кабеля.Верните насос дилеру для ремонта или отправьте его в PfG.
Е 03	Сработала защита от блокировки.	Проверьте насос и устраните блокировку.
Е 04	Сработала защита от работы всухую	Заполните насос водой.

Технические параметры

PondoMax Eco Control			5000	10000	15000	20000
Напряжение на входе		V пер. тока	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Частота тока в сети		Гц	50/60	50/60	50/60	50/60
Потребляемая мощность		Вт	15 ... 55	30 ... 90	40 ... 135	50 ... 190
Макс. объем подачи		л/ч	5000	10000	15000	20000
Макс. высота подачи		м	4,5	5,5	6,5	7,5
Макс. глубина погружения		м	4	4	4	4
Вид защиты	Насос		IP68	IP68	IP68	IP68
	Контроллер		IP44	IP44	IP44	IP44
Всасывающая сторона	Резьба		G112	G112	G2	G2
	Подключение шланга	мм	25, 32, 38	25, 32, 38	32, 38, 50	32, 38, 50
Напорная сторона	Резьба		G112	G112	G2	G2
	Подключение шланга	мм	25, 32, 38	25, 32, 38	32, 38, 50	32, 38, 50
Перекачка крупных загрязнений		мм	8	8	8	8
Площадь фильтра на стороне подачи		cm^2	250	250	310	310
Температура воды (размещение в погруженном состоянии)	В работе	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
	В нерабочем состоянии	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Температура окружающей среды (размещение в сухом месте)	В работе при естественной циркуляции воздуха	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	В работе при принудительном охлаждении	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Габариты	Длина	мм	220	220	255	255
	Ширина	мм	100	100	130	130
	Высота	мм	135	135	170	170
Длина кабеля	Сетевой кабель	м	2	2	2	2
	Насосная линия	м	8	8	8	8
Вес		кг	4,2	4,2	5,1	5,1

Изнашивающиеся детали

- Рабочий узел

Утилизация

УКАЗАНИЕ

Данное устройство нельзя утилизировать вместе с домашними отходами!

▶ Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров.
▶ При возникновении вопросов и проблем обращайтесь в местную фирму утилизации. Там вы получите информацию о правильной утилизации устройства.
▶ Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.

Гарантийные условия

Фирма PfG дает 3-годичную гарантию, начиная с даты продажи, на доказуемые дефекты материала и изготовления. Изнашивающиеся части, как напр. осветительные средства и прочее, не являются частью гарантии. Условием предоставления гарантийных услуг является предъявление кассового чека. Гарантийное требование теряется при ненадлежащем обращении, электрическом или механическом повреждении в результате неправильного применения, а также при ненадлежащем ремонте, выполненном неавторизованной мастерской. Ремонт разрешается выполнять только фирме PfG или мастерской, авторизованной фирмой PfG. При предъявлении гарантийных требований высылайте рекламационный прибор или дефектную часть с описанием дефекта и кассовым чеком, включая стоимость доставки, на фирму PfG. Фирма PfG оставляет за собой право выставить счет на монтажные работы. За повреждения, возникшие при транспортировке, фирма PfG ответственности не несет. О них необходимо немедленно заявить транспортной фирме. Другие притязания любого рода, в частности, косвенный ущерб, исключаются. Данная гарантия не затрагивает требований конечного заказчика по отношению к дилерам.

PondoMax Eco Control
Pos.	5000	10000
1	97641	97641
2	97643	97644
3	97638	97639
4	97647	97647
5	24366	24366

PondoMax Eco Control
Pos.	15000	20000
1	97642	97642
2	97645	97646
3	97640	97640
4	97648	97648
5	97532	97532

PMX0039
