РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WX2011 PICO MS Weller

RU Оригинальное руководство по эксплуатации

WX 1

WX2

WXD 2

WXA 2

RU Макс. время подачи горячего воздуха

Offset

Perform. Mode

Temp. Window

-40 - 40 °C

-72 - 72 °F

DE Offset

EN Offset

ES Offset

FR Offset

IT Offset

PT Offset

NL Offset

SV Offset

DK Offset

FI Lämpötilakorjaus

GR Offset

TR Offset

CZ Tep. kompenzace

PL Offset

HU Offzet

RU Блокировка кнопок

BG Температурна версия

RU Температурная шкала

RU Заблокировать функцию

Language

Unit

Password

Button Sound

ON / OFF

RU LCD яркость дисплея

LCD-Contrast

LCD-Brightness

Screen saver

Pot. free output

ON / OFF

Предупреждение! Риск от изгаряния!

трансформатор за безопасност

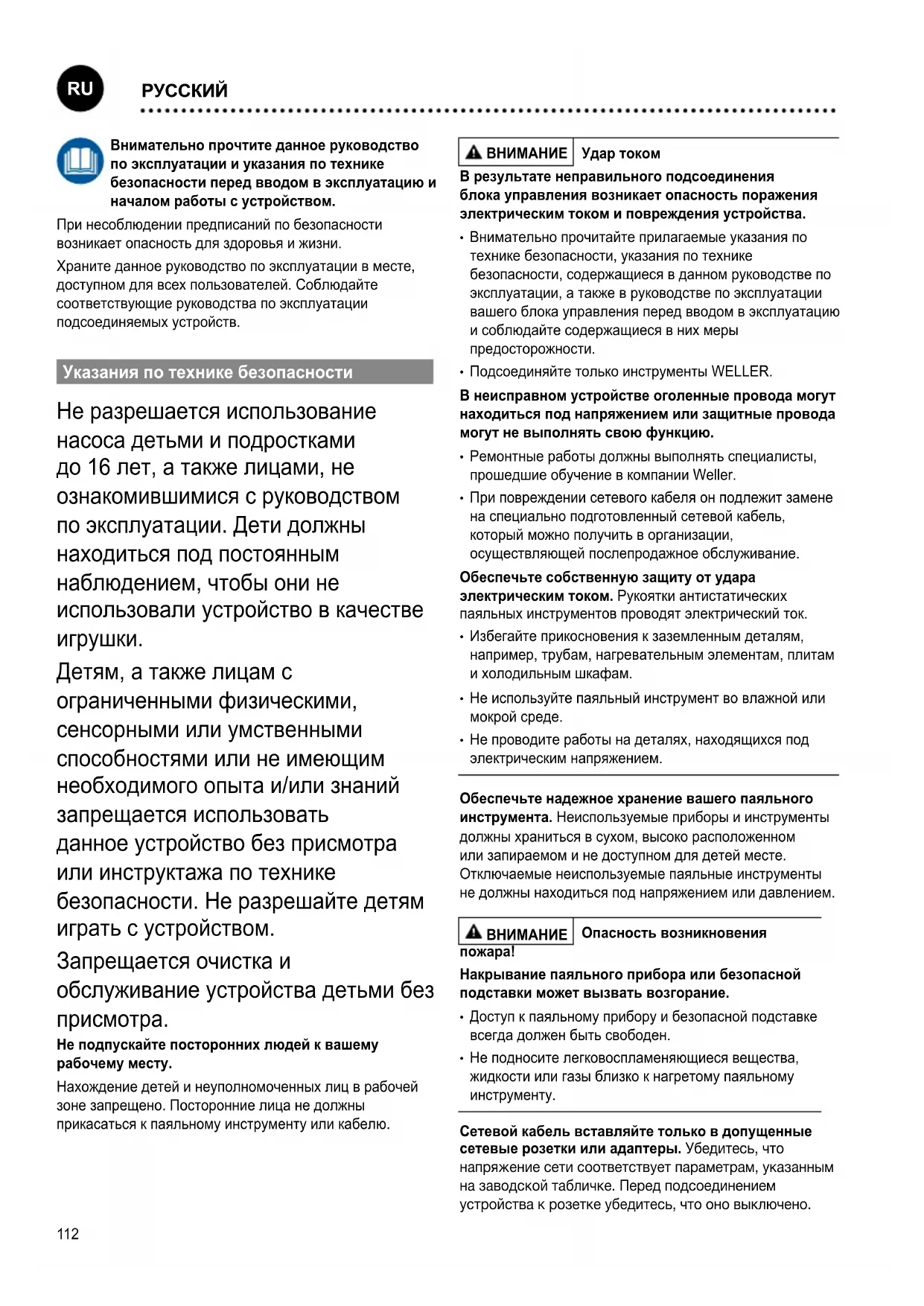

Внимательно прочтите данное руководство по эксплуатации и указания по технике безопасности перед вводом в эксплуатацию и началом работы с устройством.

При несоблюдении предписаний по безопасности возникает опасность для здоровья и жизни.

Храните данное руководство по эксплуатации в месте, доступном для всех пользователей. Соблюдайте соответствующие руководства по эксплуатации подсоединяемых устройств.

Указания по технике безопасности

Не разрешается использование насоса детьми и подростками до 16 лет, а также лицами, не ознакомившимися с руководством по эксплуатации. Дети должны находиться под постоянным наблюдением, чтобы они не использовали устройство в качестве игрушки.

Детям, а также лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и/или знаний запрещается использовать данное устройство без присмотра или инструктажа по технике безопасности. Не разрешайте детям играть с устройством.

Запрещается очистка и обслуживание устройства детьми без присмотра.

Не подпускайте посторонних людей к вашему рабочему месту.

Нахождение детей и неуполномоченных лиц в рабочей зоне запрещено. Посторонние лица не должны прикасаться к паяльному инструменту или кабелю.

ВНИМАНИЕ

Удар током

В результате неправильного подсоединения блока управления возникает опасность поражения электрическим током и повреждения устройства.

• Внимательно прочитайте прилагаемые указания по технике безопасности, указания по технике безопасности, содержащиеся в данном руководстве по эксплуатации, а также в руководстве по эксплуатации вашего блока управления перед вводом в эксплуатацию и соблюдайте содержащиеся в них меры предосторожности.
• Подсоединяйте только инструменты WELLER.

В неисправном устройстве оголенные провода могут находиться под напряжением или защитные провода могут не выполнять свою функцию.

• Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.
• При повреждении сетевого кабеля он подлежит замене на специально подготовленный сетевой кабель, который можно получить в организации, осуществляющей послепродажное обслуживание.

Обеспечьте собственную защиту от удара электрическим током. Рукоятки антистатических паяльных инструментов проводят электрический ток.

• Избегайте прикосновения к заземленным деталям, например, трубам, нагревательным элементам, плитам и холодильным шкафам.
• Не используйте паяльный инструмент во влажной или мокрой среде.
• Не проводите работы на деталях, находящихся под электрическим напряжением.

Обеспечьте надежное хранение вашего паяльного инструмента. Неиспользуемые приборы и инструменты должны храниться в сухом, высоко расположенном или запираемом и не доступном для детей месте. Отключаемые неиспользуемые паяльные инструменты не должны находиться под напряжением или давлением.

ВНИМАНИЕ

Опасность возникновения

пожара!

Накрывание паяльного прибора или безопасной подставки может вызвать возгорание.

• Доступ к паяльному прибору и безопасной подставке всегда должен быть свободен.
• Не подносите легковоспламеняющиеся вещества, жидкости или газы близко к нагретому паяльному инструменту.

Сетевой кабель вставляйте только в допущенные сетевые розетки или адаптеры. Убедитесь, что напряжение сети соответствует параметрам, указанным на заводской табличке. Перед подсоединением устройства к розетке убедитесь, что оно выключено.

Не используйте кабель для целях, для которых он не предназначен. Ни в коем случае не переносите прибор за кабель. Не используйте кабель, чтобы вытянуть штекер из розетки. Обеспечьте защиту кабеля от высокой температуры, попадания масла или касания острых кромок..

Будьте внимательны. Контролируйте свои действия. При выполнении работ сохраняйте здравый смысл. Не используйте паяльный инструмент, не сконцентрировавшись на работе.

Избегайте неестественных положений тела. Ваше рабочее место должно быть организовано в соответствии с требованиями эргономики. При выполнении работ следует избегать принятия неправильного положения тела, поскольку это может привести к неправильной осанке.

Ввод в эксплуатацию паяльного инструмента разрешается только в его безупречном техническом состоянии. Запрещено выводить из эксплуатации защитные приспособления.

Неисправности и дефекты подлежат незамедлительному устранению. Перед каждым использованием прибора/инструмента защитные приспособления должны быть тщательно проверены на безупречность и правильность функционирования. Проверьте движущиеся части на безупречность функционирования, отсутствие заеданий и повреждений. Все детали должны быть правильно смонтированы и соответствовать всем условиям для обеспечения безупречной эксплуатации прибора.

Используйте подходящий инструмент. Используйте лишь те принадлежности или дополнительные устройства, которые указаны в списке принадлежностей или разрешены изготовителем. Используйте принадлежности или дополнительные устройства WELLER только для оригинальных приборов WELLER. В связи с использованием других инструментов или принадлежностей возникает опасность травмирования.

Обезопасьте инструмент. Используйте зажимные приспособления для удерживания инструмента.

Используйте дымоуловитель. Если имеются приспособления для подключения дымоуловителей, убедитесь в том, что они подключены и правильно используются.

Использование по назначению

Блок подготовки воздуха для паяльных инструментов WX WELLER. Используйте паяльную / распайную станцию / станцию горячего воздуха только в соответствии с целью пайки и распайки, приведенной в инструкции по эксплуатации, для условий, указанных здесь.

ВНИМАНИЕ

Отсасывание горючих газов и жидкостей не разрешено

Инструмент разрешается эксплуатировать только с правильно установленными и предназначенными для этого патронами фильтра.

Замените заполненные патроны фильтра.

Данное устройство разрешается использовать только при комнатной температуре и только в помещениях. Защищайте от воздействия влаги и от прямого солнечного излучения.

Группы пользователей

По причине возникновения различных рисков и потенциальных опасностей некоторые рабочие операции разрешается выполнять только обученным квалифицированным специалистам.

Рабочая операция Группы пользователей

Установка параметров пайки	Квалифицированный персонал с техническим образованием
Замена электрических запасных деталей	Профессиональный электрик
Установка интервалов технического обслуживания	Специалист по технике безопасности
Обслуживание Замена фильтра	Неспециалисты
Обслуживание Замена фильтраЗамена электрических запасных деталей	Ученики производственно-технического обученияпод руководствоми наблюдением квалифицированного специалиста, обладающего соответствующим образованием

Уход и техническое обслуживание

⚠️ ВНИМАНИЕ

Перед началом любых работ выньте сетевую вилку устройства из розетки. Дайте прибору остыть.

При наличии загрязнений очистить панель управления с помощью соответствующей чистящей салфетки.

Закрыть неиспользуемые порты защитным колпачком.

Регулярно проверяйте все подключенные кабели и шланги. Поврежденные электроинструменты должны быть незамедлительно выведены из эксплуатации.

ВНИМАНИЕ | Опасность ожога

• Замена жал только в холодном состоянии
- Замена насадок и чистка только в нагретом состоянии с помощью пригодного инструмента
- Замена нагретых насадок только с помощью пригодного инструмента
- Очистка и замена емкости для сбора припоя только в холодном состоянии

Замена фильтров

Регулярно проверяйте главный фильтр для вакуума и, при необходимости, заменяйте.

С использованными фильтрами необходимо обращаться как со спецотходами. Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии с нормативными постановлениями вашей страны. Работайте с использованием подходящего защитного оснащения.

Внимание!

Разрушение вакуумного блока при работе без фильтра.

- Прежде чем приступить к выполнению пайки, проверьте, установлен ли главный фильтр!

Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.

Используйте только оригинальные запасные части WELLER.

Гарантийные требования покупателя истекают через год после доставки. Это не относится к регрессным требованиям покупателя в соответствии с §§ 478, 479 ГК ФРГ.

Мы будем нести ответственность по предоставленной нами гарантии только в том случае, если гарантия качества или долговечности была предоставлена нами в письменной форме и с использованием термина „Гарантия“.

Гарантия аннулируется при ненадлежащем использовании или в результате вмешательства, предпринятого неквалифицированными лицами.

Для получения дополнительной информации обратитесь www.weller-tools.com

СИМВОЛЫ

Внимание!

Внимание! Опасность ожога!

Прочтите руководство по эксплуатации!

Перед проведением любых работ всегда вынимайте сетевую вилку устройства из розетки.

Дизайн и рабочее место выполняют требования защиты от электростатических разрядов

Выравнивание потенциалов

Паять

Выпаивать

Нагретый воздух

Знак СЕ

Британский знак соответствия

Предохранитель

Предохранительный трансформатор

Утилизация

Не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно директиве 2012/19/EU по отходам электрического и электронного оборудования и гармонизированным национальным стандартам, бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

Технические характеристики

	Паяльная станцияWX 1	Паяльная станцияWX 2	отпайкиWXD 2	Термовоздушная станцияWXA 2
Размеры (Д x Ш x В) 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch
Масса са. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg
Сетевое напряжение 230 V, 50 Hz	/ 120 V, 60 Hz / 100 V 50/60 Hz
Потребляемая мощность 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W)
Класс защиты I, Антистатический кожухIII, Паяльный инструмент
Предохранитель T2 A (230 V)T4 A (120 V)
Температурный диапазонВ зависимости от инструмента	100 - 450°C (550°C)200 - 850°F (999°F)
Точность установки температуры ± 9 °C / ± 17 °F
Температурная стабильность	± 2 °C / ± 4 °F
расход воздуха	-		35 l / min,максимальноеотрицательноедавление 55 kPA(8 psi)	-
Штуцер для подключения сжатого воздуха	-		Сжатый воздушныйшланг Наружныйдиаметр 6 mm(0,24")	Сжатый воздушныйшланг Наружныйдиаметр 6 mm (0,24")
Сжатый воздух	-		Давление на входе400 – 600 kPA(58-87 psi)обезжиренный,сухой сжатыйвоздух	Давление на входе400 – 600 kPA(58-87 psi)обезжиренный, сухойсжатый воздух илиазот N2 *
Отображать один канал:	-			ок. 0-18 л / мин при6 бар

* WXA 2:

Оставляем за собой право на технические изменения!

RU Декларация соответствия EC

Заявляем, что указанные продукты выполняют требования следующих директив:

표준설명 부품에 부합되어야 한다.

Уполномоченный на составление технических документов.

经授权编制技术文件

위임을 받아 기술파일 작성

技術文書の作成が認可される。

Weller Tools GmbH
