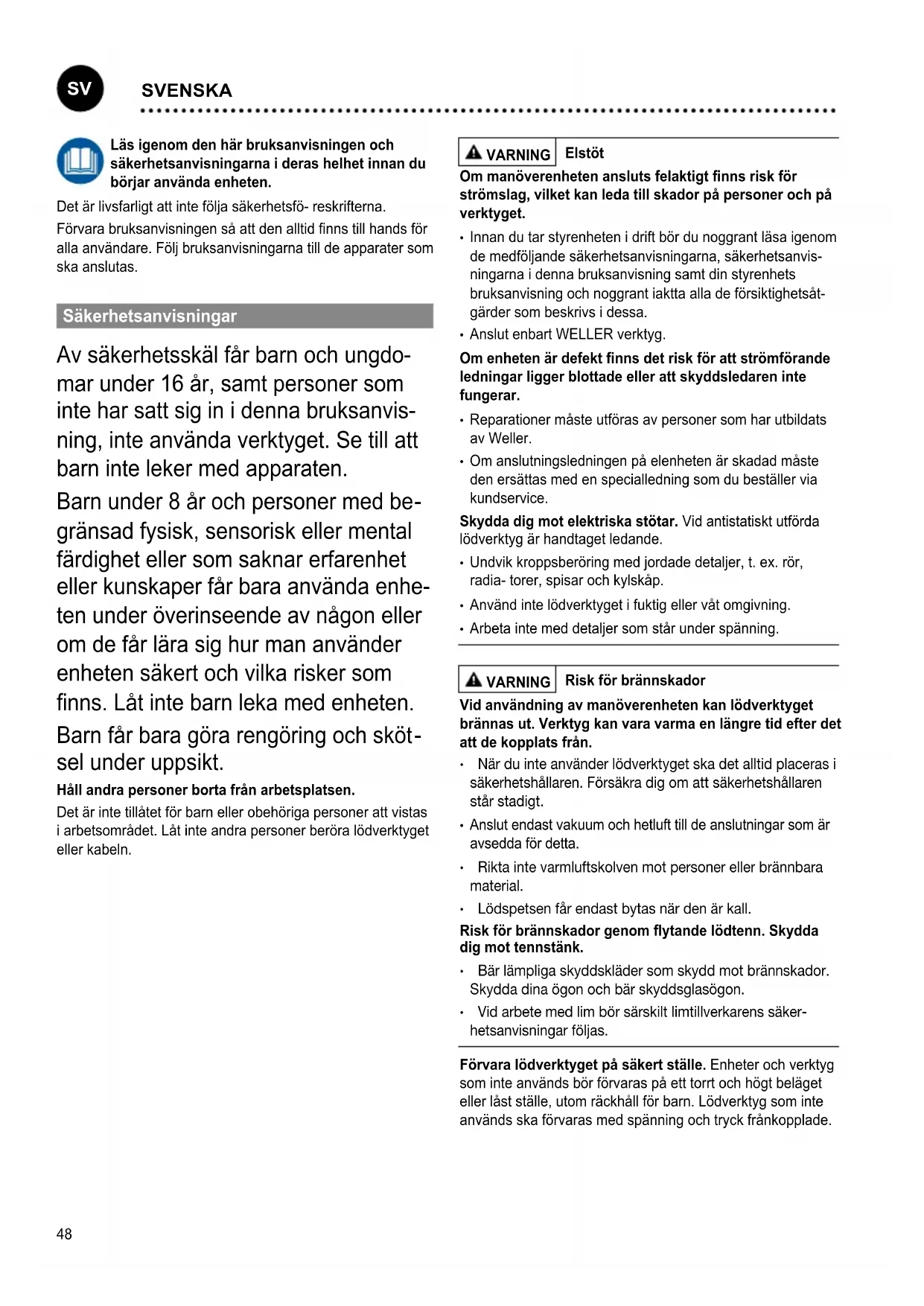

NEDERLANDS48 Läs igenom den här bruksanvisningen och säkerhetsanvisningarna i deras helhet innan du börjar använda enheten. Det är livsfarligt att inte följa säkerhetsfö- reskrifterna. Förvara bruksanvisningen så att den alltid nns till hands för alla användare. Följ bruksanvisningarna till de apparater som ska anslutas. Säkerhetsanvisningar Av säkerhetsskäl får barn och ungdo- mar under 16 år, samt personer som inte har satt sig in i denna bruksanvis- ning, inte använda verktyget. Se till att barn inte leker med apparaten. Barn under 8 år och personer med be

gränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enhe- ten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som nns. Låt inte barn leka med enheten. Barn får bara göra rengöring och sköt

sel under uppsikt. Håll andra personer borta från arbetsplatsen. Det är inte tillåtet för barn eller obehöriga personer att vistas i arbetsområdet. Låt inte andra personer beröra lödverktyget eller kabeln. VARNING Elstöt Om manöverenheten ansluts felaktigt nns risk för strömslag, vilket kan leda till skador på personer och på verktyget.

• Innan du tar styrenheten i drift bör du noggrant läsa igenom de medföljande säkerhetsanvisningarna, säkerhetsanvis- ningarna i denna bruksanvisning samt din styrenhets bruksanvisning och noggrant iaktta alla de försiktighetsåt- gärder som beskrivs i dessa.

• Anslut enbart WELLER verktyg. Om enheten är defekt nns det risk för att strömförande ledningar ligger blottade eller att skyddsledaren inte fungerar.

• Reparationer måste utföras av personer som har utbildats av Weller.

• Om anslutningsledningen på elenheten är skadad måste den ersättas med en specialledning som du beställer via kundservice. Skydda dig mot elektriska stötar. Vid antistatiskt utförda lödverktyg är handtaget ledande.

• Undvik kroppsberöring med jordade detaljer, t. ex. rör, radia- torer, spisar och kylskåp.

• Använd inte lödverktyget i fuktig eller våt omgivning.

• Arbeta inte med detaljer som står under spänning. VARNING Risk för brännskador Vid användning av manöverenheten kan lödverktyget brännas ut. Verktyg kan vara varma en längre tid efter det att de kopplats från.

• Närduinteanvänderlödverktygetskadetalltidplacerasi säkerhetshållaren.Försäkradigomattsäkerhetshållaren stårstadigt.

• Anslut endast vakuum och hetluft till de anslutningar som är avsedda för detta.

• Riktaintevarmluftskolvenmotpersonerellerbrännbara material.

• Lödspetsenfårendastbytasnärdenärkall. Risk för brännskador genom ytande lödtenn. Skydda dig mot tennstänk.

• Bärlämpligaskyddsklädersomskyddmotbrännskador. Skyddadinaögonochbärskyddsglasögon.

• Vidarbetemedlimbörsärskiltlimtillverkarenssäker- hetsanvisningarföljas. Förvara lödverktyget på säkert ställe. Enheter och verktyg som inte används bör förvaras på ett torrt och högt beläget eller låst ställe, utom räckhåll för barn. Lödverktyg som inte används ska förvaras med spänning och tryck frånkopplade.

SVENSKA49 VARNING Brandrisk Att täcka över lödverktyget eller säkerhetshållaren är förenat med brandrisk. Se till att lödverktyget och säkerhetshållaren alltid är frilagda.

• Se till att lödenheten och säkerhetshållaren alltid är frilagda.

• Bringa inga brännbara förmål, vätskor eller gaser i närheten av det varma lödverktyget. Nätkabeln får endast sättas i därtill tillåtna nätuttag eller adaptrar. Kontrolleraomnätspänningenöverensstämmer meduppgifternapåtypskylten.Maskinenskallvara frånslagennärkontaktenanslutestillvägguttaget. Använd inte kabeln för annat än den är avsedd för.Bär aldrig enheten genom att hålla den i kabeln. Använd inte kabeln för att dra ut kontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter.. Var uppmärksam. Var uppmärksam på vad du gör. Gå förnuftigt tillväga när du arbetar. Använd inte verktyget när du är okoncentrerad. Undvik onormal arbetsställning. Utforma arbetsplatsen ergonomiskt riktigt. Tänk på att stå och arbeta på ett ergono- miskt sätt så skonar du kroppen. Lödverktyget får endast tas i drift när den är i fullgott tekniskt skick. Skyddsanordningar får inte tas ur drift. Fel och defekter måste omedelbart åtgärdas. Innan du börjar använda enheten/verktyget måste du alltid noggrant kontrollera att skyddsanordningarna är i gott skick och fungerar som de ska. Kontrollera att rörliga delar fungerar som de ska och att de inte har fastnat, samt att inga delar är skadade. Samtliga delar ska monteras korrekt och uppfylla alla krav. Endast på så vis kan enhetens felfria funktion garanteras. Använd rätt verktyg. Använd endast tillbehör och tillsat- senheter som nns i tillbehörslistan eller som godkänts av tillverkaren. Använd endast tillbehör och tillsatsenheter från WELLER på originalenheter från WELLER. Om du använder andra verktyg eller andra tillbehör kan det innebära risk för personskada. Säkra verktyget. Använd fastspänningsanordningar till att hålla fast arbetsstycket. Använd lödröksutsug. Om det nns anordningar för anslutning av lödröksutsug tillgängliga, kontrollera att dessa är anslutna och att de används på rätt sätt. Använd Maskinen Enligt Anvisningarna Försörjningsenhet WELLER WX-lödverktyg. Använd endast lödstationen/avlödningsstationen/hetluftsstationen enligt det syfte som angetts i bruksanvisningen, för lödning och avlödning under de villkor som anges här. VARNING Brandfarliga gaser och vätskor får inte sugas ut. Verktyget får enbart drivas med korrekt isatta och för verktyget avsedda lterpatroner. Byt ut fulla lterpatroner. Denna enhet får endast användas inomhus i rumstempera- tur. Skydda det från fukt och direkt solljus. Användarkategorier Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal. Arbetsmoment Användarkategorier Inställning av lödpara- metrar Fackpersonal med teknisk utbildning Byte av elektriska reser- vdelar Elektriker Inställning av underhålls- intervall Säkerhetsexpert Operatör Byte av lter Lekman Operatör Byte av lter Byte av elektriska reser- vdelar Tekniklärlingar under överin- seende av utbildad fackman skötsel och underhåll VARNING Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas. Låt apparaten svalna. Rengör kontrollpanelen med särskild rengöringsduk om den blir smutsig. Tillslut de portar som inte används med förslutningspropp. Kontrollera regelbundet alla anslutna kablar och slangar. Skadade elverktyg måste omedelbart tas ur bruk. VARNING Risk för brännskador

• Lödspetsenfårendastbytasnärdenärkall.

• Byteavsugmunstyckeochrengöringfårenbartutförasnär lödverktygetvarmt.Lämpligaverktygskaanvändas.

• Byteavhetluftsmunstyckefårendastutförasmed passandeverktyg.

• Uppsamlingsbehållarenförtennfårendastrengöraseller bytasdådenärkall.

SVENSKA Byte av lter Kontrollera regelbundet att huvudltret för vakuum inte är smutsigt och byt ut det vid behov. Smutsiga lter måste behandlas som riskavfall. Lämna utbytta apparatdelar, lter och gamla apparater till återvin- ning enligt gällande regler. Använd lämplig skyddsutrustning. Varning! Vakuumenheten förstörs om den används utan lter.

• Kontrolleraattetthuvudltersittermonteratinnandu börjarmednågralödningsarbeten! Reparationer måste utföras av personer som har utbildats av Weller. Använd endast originalreservdelar. Garanti Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB. Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet ”garanti”. Om verktyget har använts felaktigt eller om okvalicerade personer har gjort ingrepp i det, upphör garantin att gälla. Mer information hittar du på www.weller-tools.com. Symboler Varning! Varning! Risk för brännskador! Läs bruksanvisningen! Dra alltid ut kontakten ur uttaget innan arbete utförs på verktyget. ESD-korrekt design och ESD-korrekt arbets- plats Potentialutjämning Lödning Avlödning Hetluft CE-märket Britiskt konformitetsmärke Säkring Säkerhetstransformator Avfallshantering Elektriska verktyg får inte kastas i hushållss- oporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.51 Tekniska Data Lödstationer WX 1 Lödstationer WX 2 Avlödningsstation WXD 2 Hetluftsstation WXA 2 Mått L x B x H 170 x 151 x 130 mm 6,69 x 5,94 x 5,12 inch Vikt ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg Nätspänning 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz Upptagen effekt 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W) Skyddsklass I, antistatiskt hölje III, Lödverktyg Säkring T2 A (230 V) T4 A (120 V) Temperaturområde Verktygsberoende

Tryckluftsanslutning - Tryckluftsslang ytterdiameter 6 mm 6 mm (0,24“) Tryckluftsslang ytter- diameter 6 mm 6 mm (0,24“) Tryckluft - Ingångstryck 400 - 600 kPA (58-87 psi) oljefri, torr tryckluft Ingångstryck 400 - 600 kPA (58 - 87 psi) oljefri, torr tryckluft eller kväve N2 * Luftöde: - ca 0 - 18 l/min vid 6 bar

• WXA 2: Kväve N2 reducerar oxidationen och ussmedlet håller sig aktivt en längre tid. Vi rekommenderar kväve N2 som säljs i stålaskor. Flaskan måste utrustas med en tryckregulator för 0 - 10 bar. Med reservation för tekniska ändringar.
