MANUAL DE UTILIZADOR WX2011 PICO MS Weller

PT Tradução do manual original

PT Duração máx. de ar quente

PT Bloqueio de botões

NL Toetsenvergrendeling

SV Knapplås

PT Versão da escala de temperatura

PT Função de bloqueio

PT LCD Luminosidade de fundo do

NL LCD-basishelderheid

SV LCD-basljusstyrka

DK LCD-lysstyrke

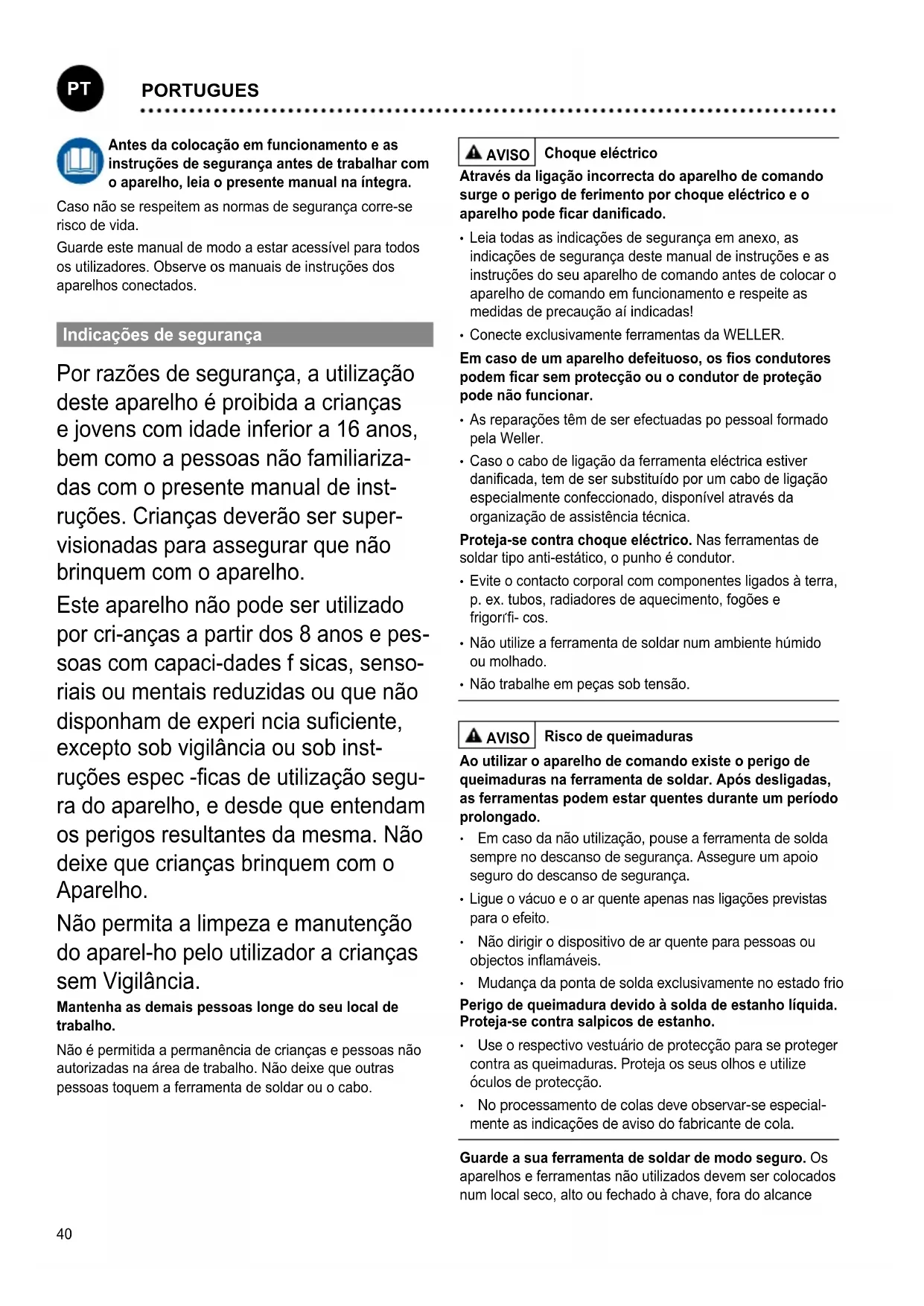

Antes da colocação em funcionamento e as instruções de segurança antes de trabalhar com o aparelho, leia o presente manual na íntegra.

Caso não se respeitem as normas de segurança corre-se risco de vida.

Guarde este manual de modo a estar acessível para todos os utilizadores. Observe os manuais de instruções dos aparelhos conectados.

Indicações de segurança

Por razões de segurança, a utilização deste aparelho é proibida a crianças e jovens com idade inferior a 16 anos, bem como a pessoas não familiarizadas com o presente manual de instruções. Crianças deverão ser supervisionadas para assegurar que não brinquem com o aparelho.

Este aparelho não pode ser utilizado por cri-anças a partir dos 8 anos e pessoas com capaci-dades f sicas, sensoriais ou mentais reduzidas ou que não disponham de experiência suficiente, excepto sob vigilância ou sob instruções espec -ficas de utilização segura do aparelho, e desde que entendam os perigos resultantes da mesma. Não deixe que crianças brinquem com o Aparelho.

Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem Vigilância.

Mantenha as demais pessoas longe do seu local de trabalho.

Não é permitida a permanência de crianças e pessoas não autorizadas na área de trabalho. Não deixe que outras pessoas toquem a ferramenta de soldar ou o cabo.

Através da ligação incorrecta do aparelho de comando surge o perigo de ferimento por choque eléctrico e o aparelho pode ficar danificado.

• Leia todas as indicações de segurança em anexo, as indicações de segurança deste manual de instruções e as instruções do seu aparelho de comando antes de colocar o aparelho de comando em funcionamento e respeite as medidas de precaução aí indicadas!
• Conecte exclusivamente ferramentas da WELLER.

Em caso de um aparelho defeituoso, os fios condutores podem ficar sem protecção ou o condutor de proteção pode não funcionar.

• As reparações têm de ser efectuadas po pessoal formado pela Weller.
• Caso o cabo de ligação da ferramenta eléctrica estiver danificada, tem de ser substituído por um cabo de ligação especialmente confeccionado, disponível através da organização de assistência técnica.

Proteja-se contra choque eléctrico. Nas ferramentas de soldar tipo anti-estático, o punho é condutor.

• Evite o contacto corporal com componentes ligados à terra, p. ex. tubos, radiadores de aquecimento, fogões e frigorrfi- cos.
• Não utilize a ferramenta de soldar num ambiente húmido ou molhado.
• Não trabalhe em peças sob tensão.

AVISO | Risco de queimaduras

Ao utilizar o aparelho de comando existe o perigo de queimaduras na ferramenta de soldar. Após desligadas, as ferramentas podem estar quentes durante um período prolongado.

• Em caso da não utilização, pouse a ferramenta de solda sempre no descanso de segurança. Assegure um apoio seguro do descanso de segurança.
• Ligue o vácuo e o ar quente apenas nas ligações previstas para o efeito.
• Não dirigir o dispositivo de ar quente para pessoas ou objectos inflamáveis.
• Mudança da ponta de solda exclusivamente no estado frio

Perigo de queimadura devido à solda de estanho líquida. Proteja-se contra salpicos de estanho.

• Use o respectivo vestuário de protecção para se proteger contra as queimaduras. Proteja os seus olhos e utilize óculos de protecção.
• No processamento de colas deve observar-se especialmente as indicações de aviso do fabricante de cola.

Guarde a sua ferramenta de soldar de modo seguro. Os aparelhos e ferramentas não utilizados devem ser colocados num local seco, alto ou fechado à chave, fora do alcance

das crianças. Comute as ferramentas de soldagem não usadas para o estado isento de tensão e de pressão.

AVISO

Perigo de incêndio

Se cobrir o aparelho de solda ou o descanso de segurança, isso representa um perigo de incêndio. Manter o aparelho de solda e o descanso de segurança sempre livres.

• Manter o aparelho de solda e o descanso de segurança sempre livres.
• Não aproxime objectos, líquidos ou gases inflamáveis de uma ferramenta de soldar quente.

O cabo de ligação à rede só pode ser introduzido nas tomada de rede ou adaptadores autorizados para o efeito. Verifique se a tensão de rede coincide com a indicação na placa de características. Ao ligar o aspirador à rede, o interruptor deve encontrar-se na posição de desligado.

Não utilize o cabo para fins para os quais não está previsto. Nunca transporte o aparelho pelo cabo. Não utilize o cabo para puxar a ficha da tomada. Proteja o cabo contra calor, óleo e arestas vivas..

Esteja atento. Tenha atenção com o que faz. Proceda com cuidado durante o trabalho. Não utilize a ferramenta de soldar se estiver desconcentrado.

Evite posturas anormais do corpo. Disponha o seu local de trabalho de modo ergonómico. Evite erros de postura durante o trabalho, os erros de postura causam danos de postura.

A ferramenta de soldar só pode ser colocada em funcionamento caso se encontre num estado tecnicamente perfeito. Os dispositivos de proteção não podem ser colocados fora de serviço.

As falhas e defeitos têm que ser corrigidos de imediato. Antes da utilização do aparelho/ferramenta é necessário verificar cuidadosamente os dispositivos de proteção quanto ao seu funcionamento perfeito e conforme os regulamentos. Verifique se as peças móveis funcionam de forma perfeita e que não estejam coladas ou se as peças estão danificadas. Todas as peças têm de estar montadas corretamente e satisfazer todas as condições, para garantir uma operação perfeita do aparelho.

Utilize a ferramenta correta. Utilize apenas os acessórios ou os aparelhos adicionais que estejam enumerados na lista de acessórios ou que foram autorizados pelo fabricante. Utilize os acessórios e aparelhos adicionais da WELLER apenas nos aparelhos originais da WELLER. A utilização de outras ferramentas e outros acessórios pode significar um perigo de lesões para si.

Prenda a ferramenta. Utilize dispositivos de fixação para prender a peça.

Utilize um sistema de aspiração de fumos de soldagem. Se existirem dispositivos para a ligação de sistemas de aspiração de fumos de soldagem, certifique-se de que estas são corretamente ligadas e utilizadas.

Utilização Autorizada

Unidade de alimentação para ferramentas de solda WX da WELLER. Utilize a estação de soldagem / estação de des- soldagem / estação de ar quente exclusivamente de acordo com a finalidade indicada no manual de instruções, para soldagem e dessoldagem, sob as condições aqui indicadas.

AVISO

Não devem ser aspirados gases e líquidos inflamáveis.

O aparelho pode ser operado exclusivamente com cartuchos de filtro correctamente inseridos e previstos para o efeito.

Substitua cartuchos de filtro cheios.

Este aparelho pode ser utilizado exclusivamente à temperatura ambiente e em espaços interiores. Proteger contra humidade e insolação directa.

Devido a riscos e perigos potenciais de grandeza diferente, alguns passos de trabalho podem ser executados exclusivamente por profissionais formados.

Passo de trabalho Grupos	de utilizadores
Pré-definição dos parâmetros de soldar	Pessoal epsecializado com formação técnica
Substituição de peças sobressalentes eléctricos	Professional de electrotecnia
Pré-definição dos intervalos de manutenção	Professional de segurança
OperarTroca do filtro	Pessoas leigas
OperarTroca do filtroSubstituição de peças sobressalentes eléctricos	Formandos de cursos técnicos sob instrução e supervisão por parte de um professional especializado

Conservação e manutenção

AVISO

Antes de efectuar qualquer intervenção no aspirador, desligá-lo da rede. Deixar arrefecer o aparelho.

Remover a sujidade no painel de comando com um pano de limpeza adequado.

Fechar interfaces que não estejam a ser utilizadas com capas de fecho.

Controle regularmente todos os cabos e mangueiras ligadas. Deixar de utilizar imediatamente as ferramentas eletrónicas defeituosas.

AVISO Risco de queimaduras

• Mudança da ponta de solda exclusivamente no estado frio
• Mudança e limpeza do bocal de aspiração exclusivamente no estado quente com ferramentas adequadas
• Mudança da tubeira de ar quente exclusivamente com ferramentas adequadas
• Limpar ou mudar o colector de estanho exclusivamente no estado frio

Troca do filtro

Controlar regularmente o filtro principal de vácuo quanto a sujeira e, se necessário, substituí-lo.

Filtros obstruídos devem ser tratados como lixo especial. Elimine as peças do aparelho substituídas, o filtro ou os aparelhos antigos segundo os regulamentos em vigor no país. Utilize equipamento de protecção adequado

Aviso!

Destruição da unidade de vácuo devido a trabalhos sem filtro.

- Antes de iniciar os trabalhos de soldar, controle se o filtro principal está colocado!

As reparações têm de ser efectuadas po pessoal formado pela Weller.

Kasutada ainult WELLERi originaalvaruosi.

Garantia

Os direitos do comprador de reivindicação por falhas vencem um ano após a entrega. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão.

Numa garantia por nós fornecida apenas assumimos a responsabilidade se a garantia de qualidade ou duração tiver sido fornecida por nós por escrito e com utilização do termo „Garantia“.

A garantia expira em caso de utilização inadequada e se tiverem sido feitas intervenções por pessoal não qualificado.

Informe-se em

www.weller-tools.com.

Símbolos

Atenção!

Aviso! Risco de queimaduras!

Leia o manual de instruções!

Antes de efectuar quaisquer trabalhos no aparelho, retire sempre a ficha da tomada.

Design adequado EPA e local de trabalho adequado EPA

equilíbrio do potencial

Soldar

Dessoldar

Ar quente

Marca CE

Marca de Conformidade Britânica

Fusível

Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/EU sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e enca-minhadas a uma instalação de reciclagem dos materiais ecológica.

	Estações de soldaWX 1	Estações de soldaWX 2	estação de des- soldagemWXD 2	Estação de ar quenteWXA 2
Dimensões C x L x A 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch
Peso ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg	ca. 3,8 kg
Tensão de rede 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz
Consumo de potência 200 W 200 W	(255 W) 200 W (255 W)	200 W (255 W)
Classe de protecção I, carcaça antistáticaIII, Ferramenta de solda
Fusível T2 A (230 V)	T4 A (120 V)
Gama de temperaturasDepende da ferramenta	100 - 450°C (550°C)200 - 850°F (999°F)
Precisão térmica ± 9 °C / ± 17 °F
Estabilidade térmica ± 2 °C / ± 4 °F
Consumo de ar	-		35 l/min, Vácuo parcial máx. 55 kPA (8 psi)	-
Ligação de ar comprimido	-		Mangueira de ar comprimido diâmetro exterior 6 mm (0,24")	Mangueira de ar comprimido diâmetro exterior 6 mm (0,24")
Ar comprimido	-		Pressão de entrada 400 - 600 kPA (58-87 psi) ar comprimido isento de óleo, seco	Pressão de entrada 400 - 600 kPA (58-87 psi) Ar comprimido seco, isento de óleo ou nitrogénio N2 *
Fluxo de Ar:	-			cerca de 0-18 l/ min aos 6 bar

* WXA 2: O azoto N2 reduz a oxidação e o fundente permanece mais tempo activo. Recomen damos o azoto N2 que se encontra à venda em garrafas de aço. A garrafa tem de estar equipada com um redutor de pressão de 0-10 bar.

Reservado o direito a alterações técnicas!

PT Declaração de conformidade da UE

Declaramos que, os produtos designados cumprem os regulamentos das directivas seguintes:

Responsável pela compilação da documentação técnica.
