WX2011 PICO MS - Varilni stroj Weller - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO WX2011 PICO MS Weller

SL Prevod izvirnih navodil

SL Maks. trajanje vročega zraka

SL Ohranjevalnik zaslona

EE Ekraanisäästja

LV Ekrānsaudzētājs.

LT Ekrano užsklanda

BG Скрийнсейвър

RO Protectie ecran

HR Ćuvar zaslona

RU Экр. заставка

LCD-Contrast LCD-Brightness Screen saver Pol. free output

100 - 450 °C 200 - 850 °F

DE Roboterausgang EN Robot output ES Salida para robot FR Sortie robot IT Uscita robot PT Saída de robó NL Robotuitgang SV Robotutgång

DK Robotudgang FI Robottilähtö GR 'Εξοδος ρομπότ TR Robot çıkışı CZ Výstup robotu PL Wyjście urządze botyzowanych HU Robotkimenet SK Výstup robota

SL Izhod za robota EE Robotiväljund LV Robota izeja LT Roboto išėjimas BG Изход на робота RO leşire robot HR Robotski izlaz RU Выход робота

WXD 2

Pokrivanje spajkalnega orodja ali varnostnega odlagališča predstavlja nevarnost požara.

Kabla ne uporabljajte v namene, za katere ni predviden. Prístroj nikdy nenoste za kábel. Ne vlecite za kabel, kadar želite izvleči vtič iz vtičnice. Zaščitite kabel pred vročino, oljem in ostrimi robovi..

Pred vklopom in uporabo orodja si v celoti preberite ta navodila za uporabo in varnostna opozorila.

Z neupoštevanjem varnostnih navodil lahko ogrozite zdravje in življenje.

Navodila shranite tako, da bodo dostopna vsem uporabnikom. Upoštevajte navodila za uporabo priklopljenih naprav.

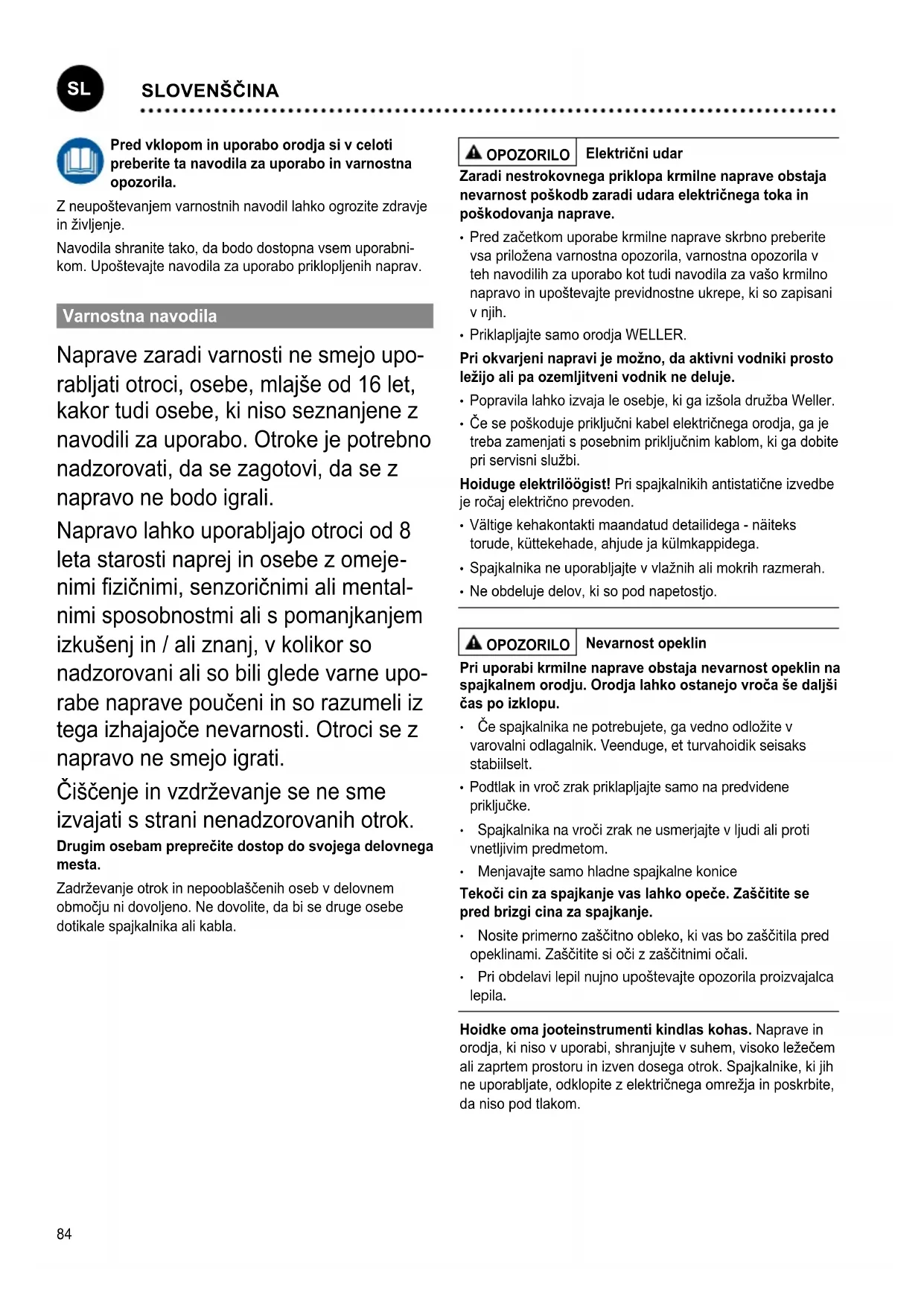

Varnostna navodila

Naprave zaradi varnosti ne smejo uporabljati otroci, osebe, mlajše od 16 let, kakor tudi osebe, ki niso seznanjene z navodili za uporabo. Otroke je potrebno nadzorovati, da se zagotovi, da se z napravo ne bodo igrali.

Napravo lahko uporabljajo otroci od 8 leta starosti naprej in osebe z omejenimi fizičnimi, senzoričnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj in / ali znanj, v kolikor so nadzorovani ali so bili glede varne uporabe naprave poučeni in so razumeli iz tega izhajajoče nevarnosti. Otroci se z napravo ne smejo igrati.

Čiščenje in vzdrževanje se ne sme izvajati s strani nenadzorovanih otrok. Drugim osebam preprečite dostop do svojega delovnega mesta.

Zadrževanje otrok in nepooblaščenih oseb v delovnem območju ni dovoljeno. Ne dovolite, da bi se druge osebe dotikale spajkalnika ali kabla.

OPOZORILO

Električni udar

Zaradi nestrokovnega priklopa krmilne naprave obstaja nevarnost poškodb zaradi udara električnega toka in poškodovanja naprave.

• Pred začetkom uporabe krmilne naprave skrbno preberite vsa priložena varnostna opozorila, varnostna opozorila v teh navodilih za uporabo kot tudi navodila za vašo krmilno napravo in upoštevajte previdnostne ukrepe, ki so zapisani v njih.
• Priklapljajte samo orodja WELLER.

Pri okvarjeni napravi je možno, da aktivni vodniki prosto ležijo ali pa ozemljitveni vodnik ne deluje.

• Popravila lahko izvaja le osebje, ki ga izšola družba Weller.
• Če se poškoduje priključni kabel električnega orodja, ga je treba zamenjati s posebnim priključnim kablom, ki ga dobite pri servisni službi.

Hoiduge elektrilöögist! Pri spajkalnikih antistatične izvedbe je ročaj električno prevoden.

• Vältige kehakontakti maandatud detailidega - näiteks torude, küttekehade, ahjude ja külmkappidega.
• Spajkalnika ne uporabljajte v vlažnih ali mokrih razmerah.
• Ne obdeluje delov, ki so pod napetostjo.

OPOZORILO

Nevarnost opeklin

Pri uporabi krmilne naprave obstaja nevarnost opeklin na spajkalnem orodju. Orodja lahko ostanejo vroča še daljši čas po izklopu.

• Če spajkalnika ne potrebujete, ga vedno odložite v varovalni odlagalnik. Veenduge, et turvahoidik seisaks stabiilselt.
• Podtlak in vroč zrak priklapljajte samo na predvidene priključke.
• Spajkalnika na vroči zrak ne usmerjajte v ljudi ali proti vnetljivim predmetom.
• Menjavajte samo hladne spajkalne konice

Tekoči cin za spajkanje vas lahko opeče. Zaščitite se pred brizgi cina za spajkanje.

• Nosite primerno zaščitno obleko, ki vas bo zaščitila pred opeklinami. Zaščitite si oči z zaščitnimi očali.
• Pri obdelavi lepil nujno upoštevajte opozorila proizvajalca lepila.

Hoidke oma jooteinstrumenti kindlas kohas. Naprave in orodja, ki niso v uporabi, shranjujte v suhem, visoko ležečem ali zaprtem prostoru in izven dosega otrok. Spajkalnike, ki jih ne uporabljate, odklopite z električnega omrežja in poskrbite, da niso pod tlakom.

OPOZORILO

Nevarnost požara

• Spajkalno orodje in varnostno odlagališče naj bosta vedno prosti.
• V bližino vročega spajkalnika ne nosite gorljivih predmetov, tekočin ali plinov.

Električni kabel je dovoljeno vtakniti samo v električno vtičnico ali adapter, predviden za ta namen. Preverite, ali omrežna napetost ustreza podatkom na ploščici s podatki. Orodje priključite v vtičnico samo, kadar je izključeno.

Nemudoma odpravite motnje in napake. Pred vsako uporabo naprave/orodja skrbno preverite, ali zaščitni deli brezhibno delujejo v skladu z namenom. Preverite, ali premični deli brezhibno delujejo in se ne zatikajo, preglejte dele za morebitne poškodbe. Za brezhibno delovanje orodja morajo biti vsi deli pravilno nameščeni, prav tako pa morajo izpolnjevati vse pogoje.

Uporabljajte pravo orodje. Uporabljajte le pribor in dodatne naprave, ki so na seznamu pribora ali so na voljo pri proizvajalcu. Pribor in dodatne naprave WELLER uporabljajte izključno z napravami WELLER. Ob uporabi drugih orodij in pribora se lahko poškodujete.

Zavarujte orodje. Orodje fiksirajte z ustreznimi pritrdilnimi pripravami.

Uporabljajte napravo za odsesavanje dima, ki nastaja pri spajkanju. Če imate na razpolago napravo za odsesavanje dima, ki nastaja pri spajkanju, se prepričajte, da je le-ta priključena in pravilno deluje.

Napajalna enota za spajkalna orodja WELLER WX. Izraze spajkalnik/odspajkalne postaje/postaja za vroči zrak uporabljajte v skladu z nameni, navedenimi v navodilih za uporabo, in sicer za spajkanje in odspajkanje pod pogoji, ki so navedeni tukaj.

OPOZORILO

Odsesavanje gorljivih plinov in tekočin ni dovoljeno. Napravo uporabljajte samo s pravilno vstavljenimi in predvidenimi filtrskimi kartušami. Polne filtrske kartuše zamenjajte.

To napravo je dovoljeno uporabljati samo pri sobni temperaturi in v notranjih prostorih. Zaščitite jo pred vlago in pred neposrednim sončnim sevanjem.

Skupine uporabnikov

Zaradi različnih stopenj tveganja in nevarnosti smejo določene delovne korake izvajati samo izšolani strokovnjaki.

Delovni korak Skupine uporabnikov

Vnos parametrov spajkanja	Strokovno osebje s tehnično izobrazbo
Menjava električnih nado-mestnih delov	Strokovnjak električar
Vnos intervalov vzdrževanja	Varnostno osebje
Uporaba Menjava filtra	Laiki
Uporaba Menjava filtra Menjava električnih nado-mestnih delov	Usposabljanje oseb za delo na tehničnem področju pod vodstvom in nadzorom izšolanega strokovnega osebja

Nega in vzdrževanje

OPOZORILO

Pred vsemi deli na napravi izvlecite vtikač iz vtičnice. Počakajte, da se naprava ohladi.

Umazan upravljalni pult očistite z ustrezno krpo.

Vmesnike, ki jih ne uporabljate, zaščitite s pokrovčkom.

Redno preverjajte priključene kable in cevi. Nemudoma nehajte uporabljati poškodovana električna orodja.

OPOZORILO

Nevarnost opeklin

Z umazanimi filtri morate ravnate kot z nevarnimi odpadki. Zamenjane dele naprave, filtre in stare naprave odstranite v skladu z nacionalnimi predpisi. Uporabljajte primerno zaščitno opremo.

Opozorilo!

Popravila lahko izvaja le osebje, ki ga izšola družba Weller.

Uporabljajte samo originalne rezervne dele WELLER.

Garancija

Zahtevki kupca zaradi napak, zastarajo v enem letu od dobave. To ne velja za regresne zahtevke kupca po §§ 478, 479 BGB.

Podrobnejše informacije najdete na spletni strani www.weller-tools.com.

Simboli

Pozor!

Opozorilo! Nevarnost opeklin!

Preberite navodila za uporabo!

Preden se lotite kakršnihkoli del na napravi, Dvedno potegnite vtikač iz vtičnice.

Zasnova in delovno mesto ustrezata zahtevam elektrostatičnega praznjenja

/tičnica za izenačevanje potenciala

Spajkanje

Odspajkanje

Vroč zrak

Znak CE

Britanska oznaka za združljivost

Varovalka

Varnostni transformator

Odstranjevanje

Elektricnega orodja ne odstranjujte s hišnimi odpadki! V skladu z Evropsko direktivo 2012/19/EU o odpadni elektricni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba elektricna orodja ob koncu njihove življenjske dobe loceno zbirati in jih predati v postopek okolju prijaznega recikliranja.

Tehnični Podatki

	SpajkalneWX 1	SpajkalneWX 2	Odspajkalne postajeWXD 2	Postaja za vroč zrakWXA 2
Mere D x Š x V 170 x 151 x 130 mm	6,69 x 5,94 x 5,12 inch
Teža pribl. ca. 3,2 kg ca. 3,2 kg ca. 3	8 kg ca. 3,8 kg
Omrežna napetost 230 V, 50 Hz /	120 V, 60 Hz / 100 V 50/60 Hz
Poraba moči 200 W 200 W (255 W)	200 W (255 W) 200 W	(255 W)
Stopnja zaščite I, antistatično ohišje	III, Spajkalnik
Varovalka T2 A (230 V)	T4 A (120 V)
Temperaturno območje	100 - 450°C (550°C)
Odisno od orodja	200 - 850°F (999°F)
Temperaturna natančnost ± 9 °C / ±	17 °F
Stabilnost temperature ± 2 °C / ± 4 °F
Poraba zraka -	35 l/min, maks. po-		dtlak 55 kPa (8 psi)	-
Priključek za komprimirani zrak:	-		Pnevmatska cev zunanjega premera 6 mm (0,24")	Pnevmatska cev zunanjega premera 6 mm (0,24")
Komprimiran zrak	-		Vstopni tlak 400 - 600 kPa (58-87 psi) suh komprimiran zrak brez olja	Vstopni tlak 400 - 600 kPa (58-87 psi) suh tlačen zrak ali dušik N2, brez olja *
Pretok zraka:	-			pribl. 0-18 l/min pri 6 bar

* WXA 2: Dušik N2 zavira oksidacijo, zato ostane fluks aktiven več časa. Priporočamo dušik N2, ki je na tržišču dostopen v jeklenkah. Jeklenka mora biti opremljena z reducirnim ventilom 0-10 bar.

Pridrīujemo si pravico do tehniānih sprememb!

Vakuumska enota se pri delu brez filtra uniči.

- Pred začetkom spajkanja kontrolirajte, ali je vstavljen glavni filter!

Sigurnosna upozorenja

Pročitati upute za upotrebu!

Izjavljamo, da imenovani izdelki izpolnjujejo določila naslednjih direktiv:

Pooblaščeni za sestavljanje tehnične dokumentacije.
