HASZNÁLATI ÚTMUTATÓ WX2011 PICO MS Weller

HU Eredeti használati utasítás fordítása

HU Forrólevegő max. időtartama

HU Hőmérséklet-verzió

HU Reteszelési funkció

HU Gomb hangjelzés be/ki

SK Zapnutie/vypnutie zvukov tlačidiel

SL Vklop/izklop tona tipk

Tartsa a forrasztószerszámot biztonságos helyen.

Tüzveszélyt idéz elő, ha letakarja a forrasztókészüléket, illetve a biztonsági pákatartót.

Ne használja a kábelt olyan célokra, amelyekre az nem alkalmas. Nie wolno przenosić urządzenia trzymając je za kabel. Ne használja a kábelt arra, hogy kihúzza a dugót a csatlakozó aljzatból. Óvja a kábelt hötől, olajtól és éles szegélyektől..

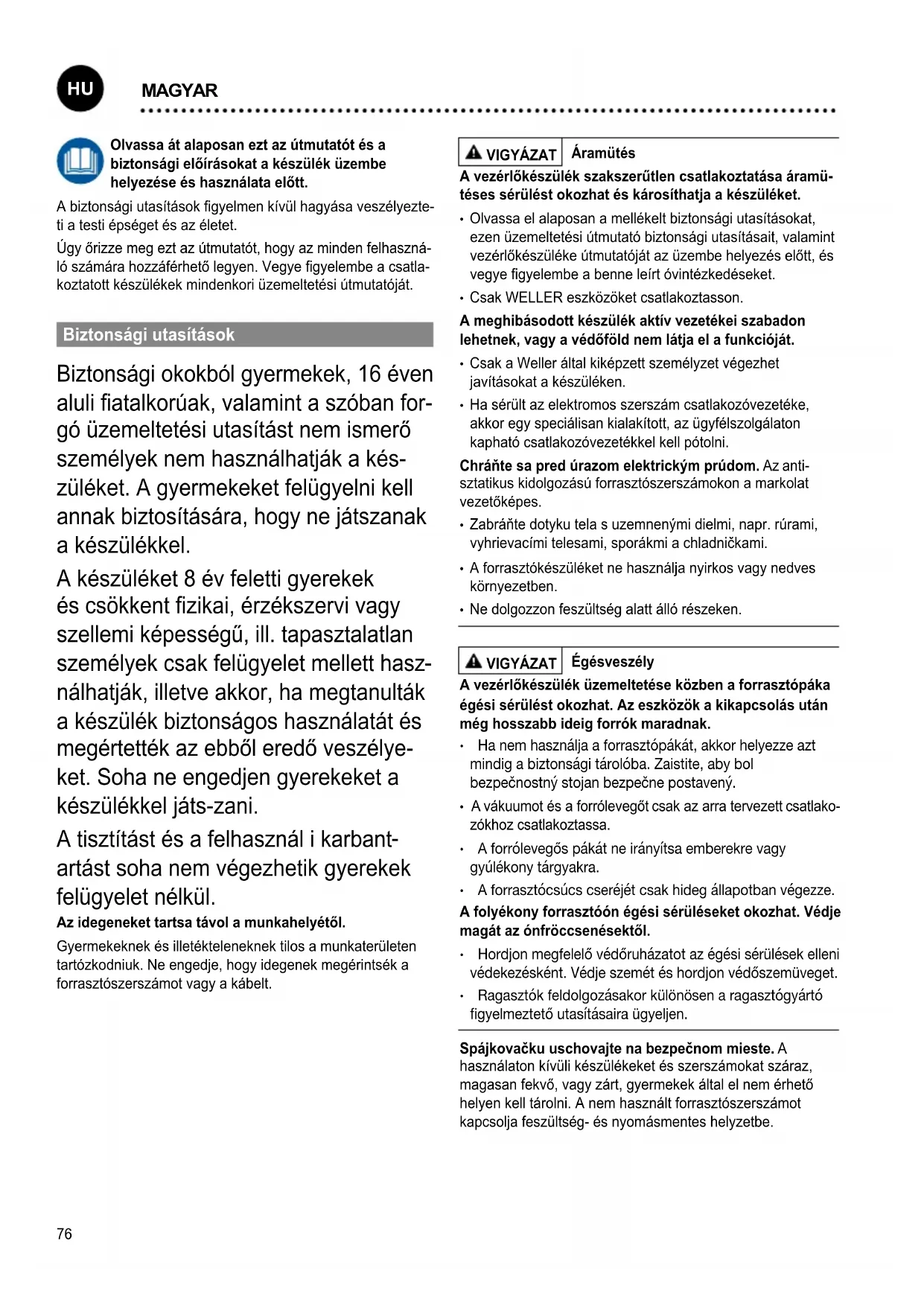

Olvassa át alaposan ezt az útmutatót és a biztonsági előírásokat a készülék üzembe helyezése és használata előtt.

A biztonsági utasítások figyelmen kívül hagyása veszélyezte- ti a testi épséget és az életet.

Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen. Vegye figyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját.

Biztonsági utasítások

Biztonsági okokból gyermekek, 16 éven aluli fiatalkorúak, valamint a szóban forgó üzemeltetési utasítást nem ismerő személyek nem használhatják a készüléket. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel.

A készüléket 8 év feletti gyerekek és csökkent fizikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, illetve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket. Soha ne engedjen gyerekeket a készülékkel játs-zani.

A tisztítást és a felhasznál i karbantartást soha nem végezhetik gyerekek felügyelet nélkül.

Az idegeneket tartsa távol a munkahelyétől.

Gyermekeknek és illetékteleneknek tilos a munkaterületen tartózkodniuk. Ne engedje, hogy idegenek megérintsék a forrasztószerszámot vagy a kábelt.

VIGYÁZAT

Áramütés

A vezérlőkészülék szakszerűtlen csatlakoztatása áramütéses sérülést okozhat és károsíthatja a készüléket.

• Olvassa el alaposan a mellékelt biztonsági utasításokat, ezen üzemeltetési útmutató biztonsági utasításait, valamint vezérlőkészüléke útmutatóját az üzembe helyezés előtt, és vegye figyelembe a benne leírt óvintézkedéseket.
  • Csak WELLER eszközöket csatlakoztasson.

A meghibásodott készülék aktiv vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját.

• Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.
• Ha sérült az elektromos szerszám csatlakozóvezetéke, akkor egy speciálisan kialakított, az ügyfélszolgálaton kapható csatlakozóvezetékkel kell pótolni.

Chránte sa pred úrazom elektrickým prúdom. Az antisztatikus kidolgozású forrasztószerszámokon a markolat vezetőképes.

• Zabráňte dotyku tela s uzemnenými dielmi, napr. rúrami, vyhrievacími telesami, sporákmi a chladničkami.
• A forrasztókészüléket ne használja nyirkos vagy nedves környezetben.
• Ne dolgozzon feszültség alatt álló részeken.

VIGYÁZAT

Égésveszély

A vezérlőkészülék üzemeltetése közben a forrasztópáka égési sérülést okozhat. Az eszközök a kikapcsolás után még hosszabb ideig forrók maradnak.

• Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba. Zaistite, aby bol bezpečnostný stojan bezpečne postavený.
• A vákuumot és a forrólevegőt csak az arra tervezett csatlakozókhoz csatlakoztassa.
• A forrólevegős pákát ne irányítsa emberekre vagy gyúlékony tárgyakra.
• A forrasztócsúcs cseréjét csak hideg állapotban végezze.

A folyékony forrasztóón égési sérüléseket okozhat. Védje magát az ónfröccsenésektől.

• Hordjon megfelelő védőruházatot az égési sérülések elleni védekezésként. Védje szemét és hordjon védőszemüveget.
• Ragasztók feldolgozásakor különösen a ragasztógyártó figyelmeztető utasításaira ügyeljen.

Spájkovačku uschovajte na bezpečnom mieste. A használaton kívüli készülékeket és szerszámokat száraz, magasan fekvő, vagy zárt, gyermekek által el nem érhető helyen kell tárolni. A nem használt forrasztószerszámot kapcsolja feszültség- és nyomásmentes helyzetbe.

VIGYÁZAT | Tüzveszély

• Mindig hagyja szabadon a forrasztókészüléket, illetve a biztonsági pákatartót.
• Ne tegyen éghető tárgyakat, folyadékokat vagy gázokat a forró forrasztókészülék közelébe.

A hálózati kábelt csak az erre megfelelő hálózati csatlakozó aljzatba vagy adapterbe szabad bedugni.

Ellenőrizze, hogy megegyezik-e a hálózati feszültség a típustábla adataival. Csak kikapcsolt állapotban csatlakoztassa a készüléket a csatlakozó aljzatba.

Kábel nepoužívajte na účely, na ktoré nie je určený. A készüléket soha ne emelje fel a vezetéknél fogva. Kábel nepoužívajte na vyt'ahovanie zástrčky zo zásuvky. Kábel chráňte pre horúčavou, olejmi a ostrými hranami.

Bud'te opatrný. Figyeljen oda arra, amit csinál. Körültekintéssel végezze a munkáját. Spájkovačku nepoužívajte, keď ste nekoncentrovaný.

Vyhnite sa neobvyklému držaniu tela. Svoje pracovisko usporiadajte ergonomicky. Ügyeljen arra, hogy helyesen tartsa a szerszámot munkavégzés közben, mert a helytelen tartás sérülésekhez vezethet.

A forrasztószerszámot csak műszakilag kifogástalan állapotban szabad üzemeltetni. A védőberendezéseket nem szabad üzemen kívül helyezni.

Az üzemzavarokat és hibákat azonnal el kell hárítani. A készülék/szerszám használata előtt gondosan ellenőrizze a védőberendezések hibátlan és megfelelő működését. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e és nem szorulnak-e, vagy nem sérültek-e az alkatrészek. A készülék kifogástalan működésének előfeltétele, hogy az egyes alkatrészek megfelelően legyenek összeszerelve, és megfeleljenek minden feltételnek.

A megfelelő szerszámot használja. Csak a tartozéklistán szereplő vagy a gyártó által engedélyezett tartozékokat vagy kiegészítő eszközöket használja. A WELLER tartozékokat vagy kiegészítő eszközöket csak eredeti WELLER készülékeken használja. Más szerszámok és más tartozékok használata sérülésveszélyt jelenthet az Ön számára.

Biztosítsa a szerszámot. A munkadarab rögzítéséhez használjon befogó szerkezeteket.

Használja a forrasztási füstelszívót. Ha rendelkezésre állnak a berendezések a forrasztási füst-elszívó csatlakoztatásához, győződjön meg ezek csatlakoztatásáról és helyes használatáról.

Rendeltetésszerű használat

Tápegység WELLER WX forrasztóeszközökhöz. A forrasztó/kiforrasztó/forrólevegős állomást kizárólag a használati útmutatóban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek szerint.

VIGYÁZAT

Éghető gázokat vagy folyadékokat tilos elszívni.

A készülék csak kifogástalanul behelyezett és arra tervezett szűrőkartusokkal üzemeltesse.

Cserélje ki a tele levő szűrőkartusokat.

Ez a készülék csak szobahőmérsékleten és beltérben használható. Óvja nedvességtől és közvetlen napsugárzástól.

Felhasználói csoportok

A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.

Munkafolyamat Felhasználói csoportok

A forrasztási paraméterek előírásai	Műszaki képzettségű szaks-zemélyzet
Elektromos alkatrészek cseréje	Villamos szakember
A karbantartási időintervallumok előírásai	Biztonsági szakember
Kezelés Szűrőcsere	Laikusok
Kezelés Szűrőcsere Elektromos alkatrészek cseréje	Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett

Ápolás és karbantartás

VIGYÁZAT

Mielött bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)! Hagyja a berendezést lehülni.

Tisztítsa meg a kezelőpanelt arra alkalmas tisztítókendővel, ha az elszennyeződött.

Zárja le a nem használt csatlakozókat zárósapkával.

Rendszeresen ellenőrizzen minden csatlakoztatott kábelt és tömlőt. A hibás villamos szerszámok minden további használatát azonnal fel kell függeszteni.

VIGYÁZAT

Égésveszély

• A forrasztócsúcs cseréjét csak hideg állapotban végezze.
• A szívófúvókák cseréjét és tisztítását csak forró állapotban végezze megfelelő szerszámmal.
• A forrólevegő-fúvókákat csak megfelelő szerszámmal cserélje.
• Az óngyűjtő tartályt csak hideg állapotban tisztítsa és cserélje.

Szüröcsere

A szennyezett szüröket veszélyes hulladékként kell kezelni. A kicserélt készülékalkatrészeket, szüröt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa. Viseljen megfelelő védőfelszerelést.

Vigyázat!

Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.

Csak eredeti WELLER alkatrészeket használjon.

Garancia

A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.

Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.

A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.

További információkért kérjük, látogasson el a weboldalra www.weller-tools.com.

Szimbólumok

Figyelem!

Vigyázat! Égésveszély!

Olvassa el a kezelési útmutatót!

A készüléken való munkavégzés előtt mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból.

Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely

Feszültségkiegyenlítő hüvely

Forrasztás

Kiforrasztás

Forrólevegő

CE-jelölés

Egyesült királyságbeli megfelelőségi jelölés

Biztosíték

Biztonsági transzformátor

Ártalmatlanítás

Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani.

Műszaki Adatok

	ForrasztóWX 1	ForrasztóWX 2	kiforrasztó berendezésekWXD 2	Forrólevegős állomásWXA 2
Méretek H x Sz x M 170 x 151 x 130	mm6,69 x 5,94 x 5,12 inch
Tömeg ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg
Hálózati feszültség 230 V, 50 Hz /	120 V, 60 Hz / 100 V 50/60 Hz
Teljesítményfelvétel 200 W 200 W (255 W) 200 W (255 W)		200 W (255 W)
Érintésvédelmi osztály I, antisztatikus házIII, Forrasztószerszám
Biztosíték T2 A (230 V)	T4 A (120 V)
Hőmérséklet-tartománySzerszámfüggő	100 - 450°C (550°C)200 - 850°F (999°F)
Hőmérséklet-pontosság ± 9 °C / ± 17 °F
Hőmérséklet-stabilitás ± 2 °C / ± 4 °F
Levegőfogyasztás - 35 l / min, max. vá-			kuum 55 kPA (8 psi)	-
Sűrítettlevegő-csatlakozó	- sűrített levegő-tömlő		külső átmérőjű 6 mm (0,24")	sűrített levegő-tömlő külső átmérőjű 6 mm (0,24")
sűrített levegő	- 400 - 600 kPA be-		meneti nyomású (58-87 psi) olajmen-tes, száraz sűrített levegő	400 - 600 kPA beme-neti nyomású (58-87 psi) olajmen-tes, száraz sűrített levegő, vagy nitrogén (N2) *
Air flow:	-			kb. 0-18 l/ min 6 bar esetén

* WXA 2: A Nitrogén N2 csökkenti az oxidációt és a folyasztószer hosszabban aktív marad. A kereskedelemben acél palackokban kapható N2 nitrogént ajánljuk. A palackot fel kell szerelni 0 - 10 bar-os nyomáscsökkentővel.

A müszaki változtatások jogát fenntartjuk!

Rendszeresen ellenőrizze a vákuum fő szűrőjének tisztaságát, és ha szükséges cserélje ki.

Ha szűrő nélkül dolgozik a vákuumegységgel, akkor az tönkremehet.

- A forrasztás megkezdése előtt ellenőrizze, hogy be van-e helyezve a fő szűrő!

HU EU-megfelelőségi nyilatkozat

Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:

A műszaki dokumentáció összeállítására jogosult személy.
