РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WX2011 PICO MS Weller

BG превод на оригиналната инструкция

RO Traducere a instructiunilor originale

BG Max. гореща продължителност на въздуха

BG Заключване функция

RO Functia de blocare

HR Lock funkciju

BG Звукови сигнали на клавишите вкл./Изкл.

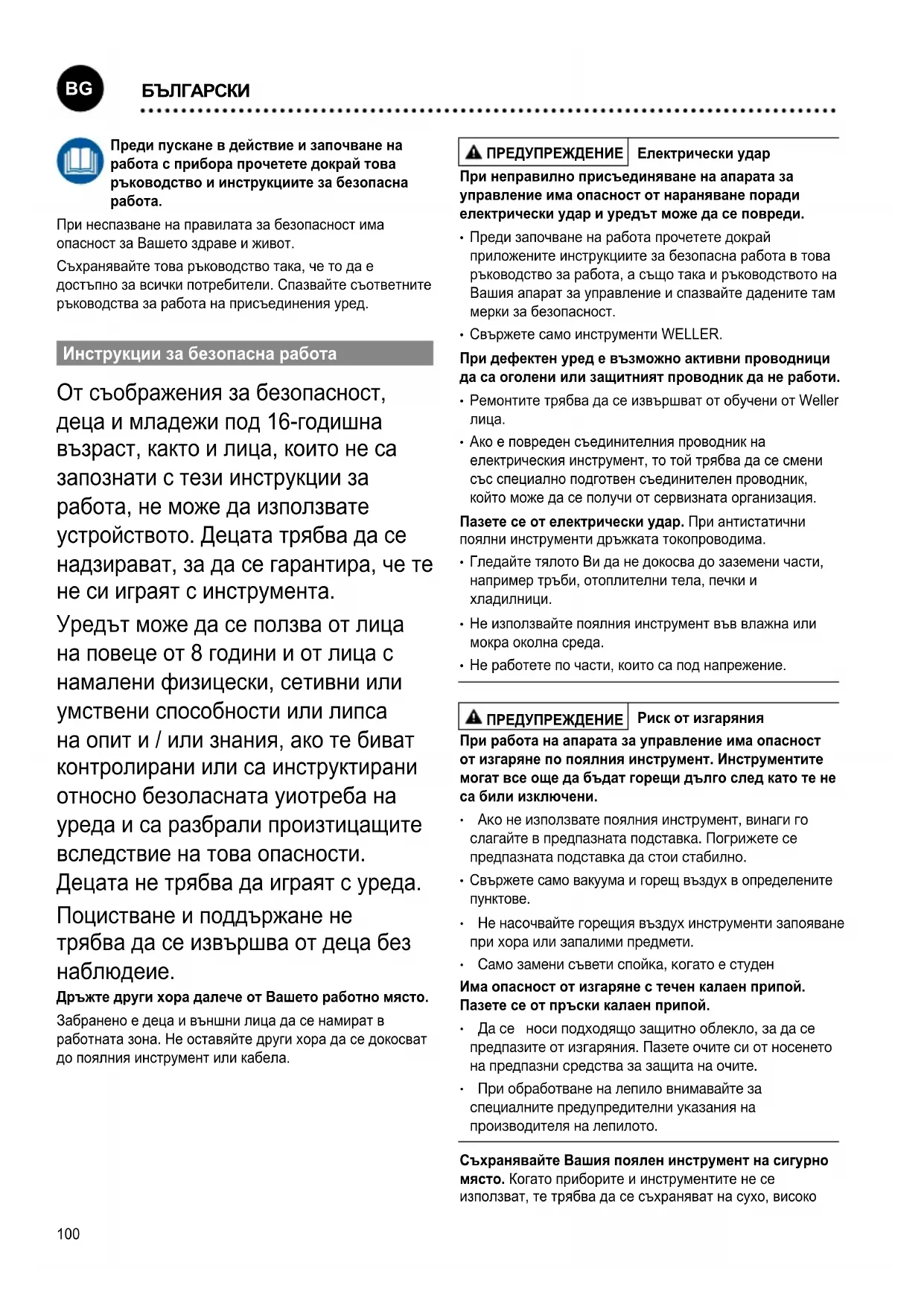

Преди пускане в действие и започване на работа с прибора прочетете докрай това ръководство и инструкциите за безопасна работа.

При неспазване на правилата за безопасност има опасност за Вашето здраве и живот.

Съхранявайте това ръководство така, че то да е достъпно за всички потребители. Спазвайте съответните ръководства за работа на присъединения уред.

Инструкции за безопасна работа

От съображения за безопасност, деца и младежи под 16-годишна възраст, както и лица, които не са запознати с тези инструкции за работа, не може да използвате устройството. Децата трябва да се надзирават, за да се гарантира, че те не си играят с инструмента.

Уредът може да се ползва от лица на повеце от 8 години и от лица с намалени физицески, сетивни или умствени способности или липса на опит и / или знания, ако те биват контролирани или са инструктирани относно безопасната уиотреба на уреда и са разбрали произтицащите вследствие на това опасности.

Децата не трябва да играят с уреда. Поцистване и поддържане не трябва да се извършва от деца без наблюдение.

Дръжте други хора далече от Вашето работно място.

Забранено е деца и външни лица да се намират в работната зона. Не оставяйте други хора да се докосват до поялния инструмент или кабела.

ПРЕДУПРЕЖДЕНИЕ Електрически удар

При неправилно присъединяване на апарата за управление има опасност от нараняване поради електрически удар и уредът може да се повреди.

• Преди започване на работа прочетете докрай приложените инструкциите за безопасна работа в това ръководство за работа, а също така и ръководството на Вашия апарат за управление и спазвайте дадените там мерки за безопасност.
  • Свържете само инструменти WELLER.

При дефектен уред е възможно активни проводници да са оголени или защитният проводник да не работи.

• Ремонтите трябва да се извършват от обучени от Weller лица.
• Ако е повреден съединителния проводник на електрическия инструмент, то той трябва да се смени със специално подготовен съединителен проводник, който може да се получи от сервизната организация.

Пазете се от електрически удар. При антистатични поялни инструменти дръжката токопроводима.

• Гледайте тялото Ви да не докосва до заземени части, например тръби, отоплителни тела, печки и хладилници.
• Не използвайте поялния инструмент във влажна или мокра околна среда.
• Не работаете по части, които са под напрежение.

ПРЕДУПРЕЖДЕНИЕ Риск от изгаряния

При работа на апарата за управление има опасност от изгаряне по поялния инструмент. Инструментите могат все още да бъдат горещи дълго след като те не са били изключени.

• Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка. Погрижете се предпазната подставка да стои стабилно.
• Свържете само вакуума и горещ въздух в определените пунктове.
• Не насочвайте горещия въздух инструменти запояване при хора или запалими предмети.
  • Само замени съвети спойка, когато е студен

Има опасност от изгаряне с течен калаен припой. Пазете се от пръски калаен припой.

• Да се носи подходящо защитно облекло, за да се предпазите от изгаряния. Пазете очите си от носенето на предпазни средства за защита на очите.
• При обработване на лепило внимавайте за специалните предупредителни указания на производителя на лепилото.

Съхранявайте Вашия появлен инструмент на сигурно място. Когато приборите и инструментите не се използват, те трябва да се съхраняват на сухо, високо

или заключено място извън да досега на деца. Когато не използвате поялните инструменти, изключете напрежението и налягането.

ПРЕДУПРЕЖДЕНИЕ

Опасност от пожар

При покриване на поялника или на предпазната подставка една има опасност от пожар.

• Поялникът и предпазната подставка винаги трябва да са свободни.
• Не Оставяйте запалителни предмети, течности или газове близо до нагорещения появлен инструмент.

Мрежовият кабел може да бъде включван само в разрешените за тази цел мрежови контакти или адаптери. Проверете дали мрежовото напрежение съвпада с данните на фирмената табелка. Включвайте уредът в контакта само в изключено състояние.

Не използвайте кабела за цели, за които той не е предвиден. Никога не носете прибора за кабела. Не използвайте кабела за изтегляне на щекера от контакта. Пазете кабела от горещина, масло и остри ръбове..

Бъдете внимателни. Внимавайте, какво правите. Работете разумно. Не работете с поялния инструмент, ако не можете да се концентрирате.

Избягвайте ненормално положение на тялото.

Оформете ергономично правилно Вашето работно място, Внимавайте да стоите удобно при работа, неправилно положение на тялото причинява вреди на здравето.

Работете с поялния инструмент само, ако той е в безупречно техническо състояние. Предпазните приспособления не трябва да са деактивирани.

Отстранявайте незабавно всички неизправности и дефекти. Преди всяко използване на прибора / инструмента проверете грижливо дали предпазните приспособления работят правилно и в съответствие с предназначението си. Проверете дали подвижните части работят изправно и не се заклещват или дали има повредени части. Всички части трябва да са монтирани правилно и да са изпълнени всички условия, за да се осигури изправната работа на прибора.

Използвайте правилния инструмент. Използвайте само принадлежности или допълнителни прибори, които са указани в спецификацията на принадлежностите на ръководството за работа или са разрешени от производителя. Използвайте принадлежности или допълнителни прибори на WELLER само заедно с оригинални прибори на WELLER. Използване на други инструменти и други принадлежности може да стане причина да получите нараняване.

Подсигурете инструмента. За закрепване на детайла използвайте затегателни устройства.

Използвайте при спояване устройство за изсмукване на дима. Ако има приспособления за присъединяване на устройства за изсмукване на дима, проверете дали те са присъедини и се използват правилно.

Използване по предназначение

Доставка единица за WELLER WX запояване инструменти. Използвайте станцията за запояване / разпояване / станцията за горещ въздух само в съответствие с дадената в ръководството за работа цел за запояване и разпояване при дадените тук условия.

ПРЕДУПРЕЖДЕНИЕ

Запалими газове и течности, които не могат да бъдат извлечени.

Устройството може да се използва само с правилно монтирани и подходящи филтърни касети.

Сменете филтърни касети, когато пълни.

Използвайте този уред само при стайна температура и във вътрешни помещения. Да се пази от влага и пряка слънчева светлина.

Потребителски групи

Поради различни големите рискове и потенциални опасности някои работни операции могат да бъдат извършвани само от квалифициран и обучен персонал.

Работна операция Потребителски групи

Параметри Default запояване	Обучен специализиран технически персонал
Смяна на електрически резервни части	Електротехник
Интервалите за поддръжка Default	Специалист по безопасност
Работа Смяна на филтъра	Любители
Работа Смяна на филтъра Смяна на електрически резервни части	Ученици в процес на техническо производствено обучение под ръководство и надзор на обучен квалифициран специалист

Обслужване и поддържане

ПРЕДУПРЕЖДЕНИЕ

Пред започване на работи по уреда извадете щекера от контакта. Оставете уреда да изстине.

При замърсяване почистете пулта за управление с подходяща кърпа за почистване.

Затворете неизползвания интерфейс със затваряща капачка.

Проверявайте редовно всички присъединени кабели и маркучи. Погрижете се незабавно да не се работи с повредени електрически инструменти.

ПРЕДУПРЕЖДЕНИЕ Риск от изгаряния

• Само замени съвети спойка, когато е студен
- Замяна и чисти дюзи смукателни само когато горещо и с помощта на подходящ инструмент
- Само замени горещи въздушни дюзи, като се използва подходящ инструмент
- Само почисти или замени тръби за събиране на спойка, когато е студен

Смяна на филтъра

Проверявайте редовно дали не е замърсен главният филтър за вакуума и при нужда го сменете.

Замърсените филтри трябва да се разглеждат като специални отпадъци. Отстранявайте сменените части на уреди, филтри или стари уреди в съответствие с законодателството на Вашата страна. Да се носи подходящо защитно оборудване.

Предупреждение!

При работа без филтър вакуумният блок се разрушава.

- Преди започване на спояване проверете дали има сложен главен филтър!

Ремонтите трябва да се извършват от обучени от Weller лица.

Използвайте само оригинални резервни части на WELLER.

Гаранция

Претенциите към качеството на купувача имат давност една година след датата на доставка при купувача. Това не важи за регресни претенции на купувача по §§ 478, 479 ГК.

Ние носим отговорност по дадената от нас гаранция само, когато гаранцията за свойствата или за срока на годност е дадена от нас в писмен вид и като при това е използвано понятието „гаранция“.

Гаранцията губи сила при неправилно използване и когато неквалифицирани лица са направили манипулации.

Моля информирайте се на адрес www.weller-tools.com.

Символи

Внимание!

Прочетете ръководство за експлоатация!

Пред извършване на каквито и да било работи по уреда винаги изваждайте щекера от контакта.

Дизайнът и оформлението на работното място отговарята на ESD

Изравняване на потенциалите

запояване

разпояване

Горещ въздух

СЕ-знаци

Британски знак за съответствие

Предпазител

Отстраняване като отпадък

Не изхвърляйте електрически инструменти в домакинските отпадъци! В съответствие с европейската Директива 2012/19/EU за стари електрически и електронни уреди и нейното внедряване в националното право изхабените електрически инструменти трябва да се събират отделно и да се предават за екологично рециклиране.

Технически данни

	Станция за запояванеWX 1	Станция за запояванеWX 2	станция за разпояванеWXD 2	Станция за гореш въздухWXA 2
Размери д х ш х в 170 x 151 x 130	mm6,69 x 5,94 x 5,12 inch
тегло са. 3,2 kg са. 3,2 kg са. 3,8 kg	са. 3,8 kg
Мрежово напрежение 230 V, 50 Hz	/ 120 V, 60 Hz / 100 V 50/60 Hz
Консумирана мощност 200 W 200	W (255 W) 200 W (255 W) 200 W (255 W)
Клас на защита I, Антистатичен корпусIII, Поялен инструмент
Предпазител Т2 A (230 V)	T4 A (120 V)
Температурен диапазон зависим Tool	100 - 450°C (550°C)200 - 850°F (999°F)
Точност на температурата ± 9 °C /	± 17 °F
Стабилност на температурата ± 2 °C / ± 4 °F
Разход на въздух	-		35 l / min, макс. подналягане 55 kPA (8 psi)	-
Съединителен елемент за сгъстен въздух	-		Маркуч за сгъстен въздух Външен диаметър 6 mm (0,24")	Маркуч за сгъстен въздух Външен диаметър 6 mm (0,24")
Сгъстен въздух	-		Входно налягане 400 - 600 kPA (58-87 psi) обезмаслен, сух сгъстения въздух	Входно налягане 400 - 600 kPA (58-87 psi) обезмаслен, сух сгъстения въздух или азот N2 *
Количество въздух:	-			прибл. 0-18 л/ мин при 6 бар

* WXA 2: Azot N2 намалява оксидацията и флюсът остава активен по-дълго време. Ние препоръчване азот N2, който се продава в стоманени бутилки. Бутилката трябва да има редуктор на налягане 0-10 бар.

Правото за правене на технически изменения остава запазено!

BG EC декларация за съответствие

Ние декларираме, че назованите продукти изпълняват изискванията на следните Директиви:

Упълномощен за съставяне на техническата документация.
