WX2011 PICO MS - Metināšanas mašīna Weller - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA WX2011 PICO MS Weller

LV Maks. karstā gaisa izmantošanas laiks

LV Regulēšanas īpašības

LT Reguliavimas

BG Характеристика на регулировката

RO Comportamentul de control

LV Taustiņu blokēšana

LV Temperatūras veids

LV Blokēšanas funkcija

LT Užrakinimo funkcija

LV škidro kristālu displeja kontrasts

LT LCD kontrastas

BG LCD-контраст

RO Contrast LCD

HR LCD kontrast

RU Контраст дисплея

LCD-Contrast

LCD-Brightness

Screen saver

Pot. free output

10 - 100 %

LV Škidro kristālu displeja gaišums

LT LCD ryškumas

BG LCD-основна яркост

- Raugiet, lai kermena dajas nesaskartos ar sazemētām dajām, piem., caurulēm, apsildes kermeniem, plītīm un ledusskapjiem.

Apsedzot lodāmuru vai drošības paliktni, var izraisīt ugunsgrēka draudus.

Neizmantojiet kabeli tādiem mērķiem, kuriem tas nav paredzēts. Ärge tõstke seadet juhtmest. Neraujiet kabeli, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet kabeli no karstuma, ellas un asām malām.

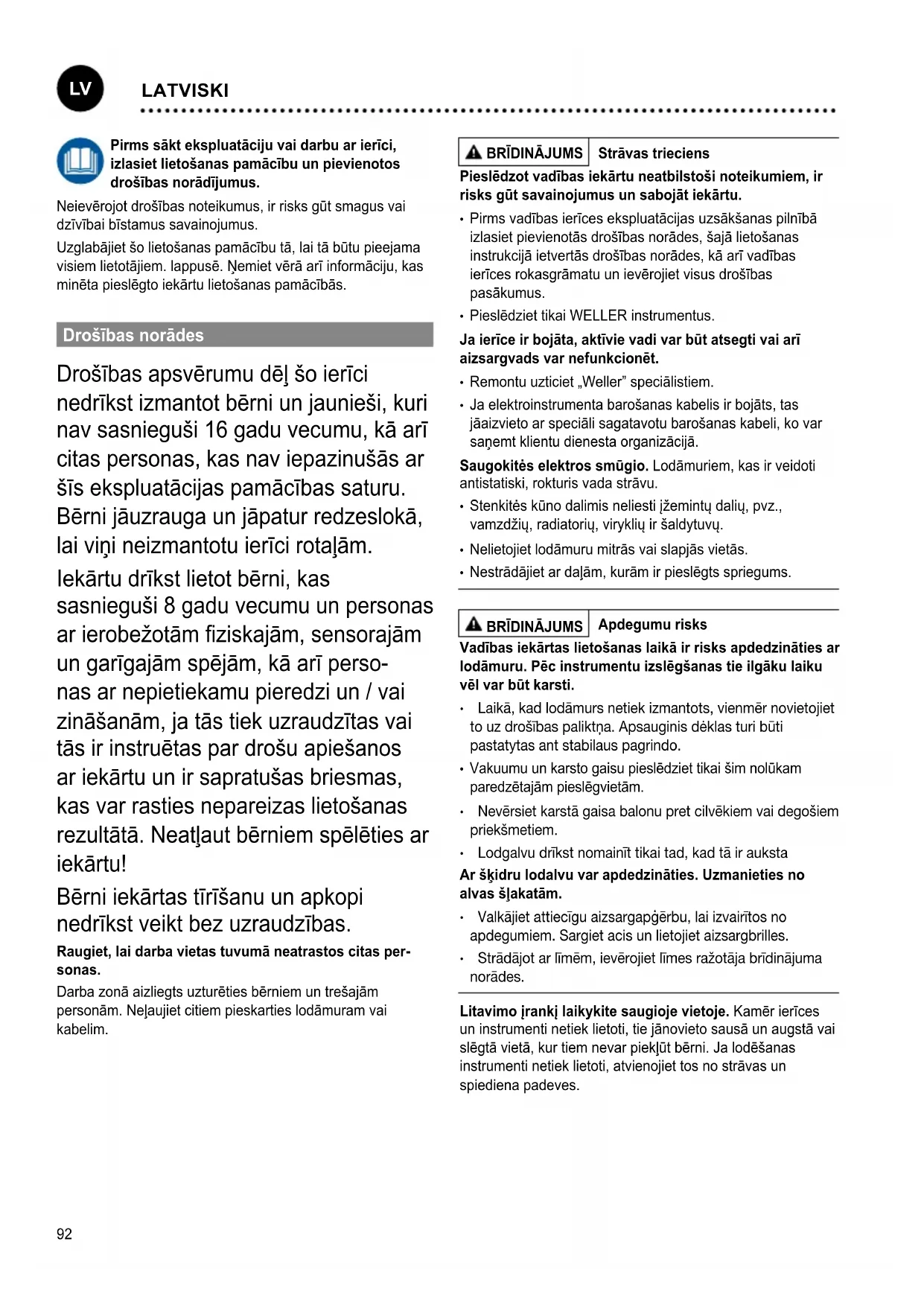

Pirms säkt ekspluatāciju vai darbu ar ierīci, izlasiet lietošanas pamācību un pievienotos drošības norādījumus.

Neievērojot drošības noteikumus, ir risks gūt smagus vai dzīvībai bīstamus savainojumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem. lappusē. Nemiet vērā arī informāciju, kas minēta pieslēgto iekārtu lietošanas pamācībās.

Drošības norādes

Drošības apsvērumu dēļ šo ierīci nedrīkst izmantot bērni un jaunieši, kuri nav sasnieguši 16 gadu vecumu, kā arī citas personas, kas nav iepazinušās ar šīs ekspluatācijas pamācības saturu. Bērni jāuzrauga un jāpatur redzeslokā, lai viņi neizmantotu ierīci rotaļām.

lekārtu drīkst lietot bērni, kas sasnieguši 8 gadu vecumu un personas ar ierobežotām fiziskajām, sensorajām un garīgajām spējām, kā arī perso- nas ar nepietiekamu pieredzi un / vai zināšanām, ja tās tiek uzraudzītas vai tās ir instruētas par drošu apiešanos ar iekārtu un ir sapratušas briesmas, kas var rasties nepareizas lietošanas rezultātā. Neatļaut bērniem spēlēties ar iekārtu!

Bērni iekārtas tīrīšanu un apkopi nedrīkst veikt bez uzraudzības.

Raugiet, lai darba vietas tuvumā neatrastos citas personas.

Darba zonā aizliegts uzturēties bērniem un trešajām personām. Neļaujiet citiem pieskarties lodāmuram vai kabelim.

BRĪDINĀJUMS

Strāvas trieciens

Pieslēdzot vadības iekārtu neatbilstoši noteikumiem, ir risks gūt savainojumus un sabojāt iekārtu.

• Pirms vadības ierīces ekspluatācijas uzsākšanas pilnībā izlasiet pievienotās drošības norādes, šajā lietošanas instrukcijā ietvertās drošības norādes, kā arī vadības ierīces rokasgrāmatu un ievērojiet visus drošības pasākumus.
  • Pieslēdziet tikai WELLER instrumentus.

Ja ierīce ir bojāta, aktīvie vadi var būt atsegti vai ari aizsargvads var nefunkcionēt.

• Remontu uzticiet „Weller" speciālistiem.
• Ja elektroinstrumenta barošanas kabelis ir bojāts, tas jāaizvieto ar speciāli sagatavotu barošanas kabeli, ko var saņemt klientu dienesta organizācijā.

Vadības iekārtas lietošanas laikā ir risks apdedzināties ar lodāmuru. Pēc instrumentu izslēgšanas tie ilgāku laiku vēl var būt karsti.

• Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa. Apsauginis déklas turi būti pastatytas ant stabilaus pagrindo.
• Vakuumu un karsto gaisu pieslēdziet tikai šim nolūkam paredzētajām pieslēgvietām.

• Nevērsiet karstā gaisa balonu pret cilvēkiem vai degošiem priekšmetiem.

• Lodgalvu drīkst nomainīt tikai tad, kad tā ir auksta Ar šķidru lodalvu var apdedzināties. Uzmanieties no alvas šļakatām.

- Valkājiet attiecīgu aizsargapgērbu, lai izvairītos no apdegumiem. Sargiet acis un lietojiet aizsargbrilles.

- Strādājot ar līmēm, ievērojiet līmes ražotāja brīdinājuma norādes.

Litavimo įrankį laikykite saugioje vietoje. Kamēr ierīces un instrumenti netiek lietoti, tie jānovieto sausā un augstā vai slēgtā vietā, kur tiem nevar piekjūt bērni. Ja lodēšanas instrumenti netiek lietoti, atvienojiet tos no strāvas un spiediena padeves.

BRĪDINĀJUMS

Ugunsgrēka draudi

• Raugiet, lai lodāmurs un drošības paliktnis vienmēr būtu atklāts.
• Raugiet, lai karsta lodāmura tuvumā neatrastos degoši priekšmeti, škīdrumi vai gāzes.

Strāvas kabeli drīkst iespraust tikai tam paredzētās strāvas kontaktligzdās vai adapteros. Pārbaudiet, vai tīkla spriegums saskan ar norādēm uz datu plāksnītes. Pieslēdziet ierīci pie kontaktligzdas tikai tad, kad tā ir izslēgta.

Stenkitės, kad kūno padėtis būtų tinkama. Jūsų darbo vieta turi būti ergonomiška. Darbu laikā strādājiet pareizā pozīcijā, jo pretējā gadījumā var veidoties nepareiza stāja.

Lodāmuru drīkst lietot tikai tad, ja tas ir tehniski nevainojamā stāvoklī. Aizliegts deaktivizēt aizsargierīces.

Nekavējoties novērsiet traucējumus un bojājumus. Pirms katras iekārtas/instrumenta lietošanas rūpīgi jāpārbauda, vai aizsardzības ierīces darbojas nevainojami un atbilstoši paredzētajam mērkim. Pārbaudiet, vai kustīgās dajas darbojas nevainojami un neiesprūst, kā arī pārliecinieties, vai dajas nav bojātas. Lai nodrošinātu tehniski nevainojamu ierīces lietošanu, visām dajām ir jābūt pareizi uzstādītām un jāatbilst visiem nosacījumiem.

Izmantojiet pareizo instrumentu. Izmantojiet tikai piederumu sarakstā norādītus vai ražotāja apstiprinātus piederumus un papildierīces. WELLER piederumus vai papildierīces izmantojiet tikai kopā ar originālajām WELLER ierīcēm. Citu instrumentu un piederumu lietošana var radīt savainojuma draudus.

Nostipriniet instrumentu. Lai nofiksētu sagatavi, izmantojiet spriegotājierīces.

Izmantojiet lodēšanas dūmu atsūkšanas ierīci. Ja ir uzstādītas lodēšanas dūmu atsūkšanas ierīču pieslēgšanai paredzētas iekārtas, pārliecinieties, ka šīs ierīces ir pieslēgtas un tiek pareizi lietotas.

Atbilstoša lietošana

Strāvas padeves ierīce WELLER WX lodāmuriem. Izman-tojiet lodēšanas/atlodēšanas/karstā gaisa lodēšanas staciju tikai paredzētajiem mērķiem – lodēšanai un atlodēšanai, ievērojot lietošanas pamācībā norādītos nosacījumus.

BRĪDINĀJUMS

Nedrīkst iesūknēt ugunsnedrošas gāzes un šķidrumus. lerīci drīkst izmantot tikai ar pareizi ievietotām un šim nolūkam paredzētām filtra kasetnēm.

lerīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā. Sargājiet ierīci no mitruma un tiešiem saules stariem.

Lietotāju grupas

Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciālisti.

Darba etaps Lietotāju grupas

Noteiktie lodēšanas parametri	Kvalificēts personāls ar teh-nisko izglītību
Elektrisko rezerves daju nomaiņa	Elektrotehnikas speciālists
Noteiktie apkopes intervāli Darba drošības speciālists
Lietošana Filtra nomaiņa	Neprofesionāļi
Lietošana Filtra nomaiņa Elektrisko rezerves daju nomaiņa	Personas, kas apgūst tehnisko izglītību, apmācīta speciālista vadībā un uzraudzībā

Apkope un kopšana

BRĪDINĀJUMS

Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas. Atdzesēt ierīci.

Tīriet vadības paneli ar tīrīšanai piemērotu drāniņu.

Neizmantotajām pieslēgVietām uzlieciet noslēgvāciņus.

Regulāri pārbaudiet visus pievienotos kabelus un šlūtenes. Bojātus elektroinstrumentus nekavējoties izņemiet no ekspluatācijas.

BRĪDINĀJUMS

Apdegumu risks

• Lodgalvu drīkst nomainīt tikai tad, kad tā ir auksta
- lesūkšanas sprauslu drīkst nomainīt un tīrīt tikai tad, kad tā ir karsta, izmantojot atbilstīgu instrumentu
- Karstā gaisa sprauslu drīkst nomainīt tikai, izmantojot atbilstīgu instrumentu
- Alvas savākšanas tvertni drīkst tīrīt vai nomainīt tikai tad, kad tā ir auksta

Filtra nomaina

Netīri filtri ir jāutilizē kā īpašie atkritumi. Nomainītas ierīces daļas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem. Izmantojiet piemērotu aizsargaprīkojumu.

Bridinājums!

Izmantojiet tikai originālās „WELLER” rezerves daļas.

Garantija

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.- 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmaiņas.

Informāciju skatiet vietnē www.weller-tools.com.

Simboli

Uzmanību!

Brīdinājums! Apdegumu risks!

Izlasiet lietošanas rokasgrāmatu!

Pirms jebkādām darbībām ar ierīci vienmēr izvelciet spraudni no kontaktligzdas.

ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.

otenciālu izlīdzināšanas pieslēgvieta

Lodēšana

Atlodēšana

Karsts gaiss

CE markējums

Lielbritānijas atbilstības zīme

Drošinātājs

Drošības transformators

Utilizācija

Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu 2012/19/EU par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

Tehniskie dati

	Lodēšanas stacijasWX 1	Lodēšanas stacijasWX 2	Atlodēšanas stacijaWXD 2	Karstā gaisalodēšanas stacijaWXA 2
Izmēri PI x G x A 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch
Svars ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg
Tīkla spriegums 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz
Jauda Barošanas patēriņš 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W)
Aizsargklase I, antistatisks korpussIII, Lodēšanas instruments
Drošinātājs T2 A (230 V)T4 A (120 V)
Temperatūras diapazonsAtkarībā no instrumenta	100 - 450°C (550°C)200 - 850°F (999°F)
Temperatūras precizitāte ± 9 °C / ± 17 °F
Temperatūras stabilitāte ± 2 °C / ± 4 °F
Gaisa patēriņš ir -	35 l / min, maks.		pazeminātais: 55kPA (8 psi)	-
Saspiestā gaisa pieslēgums	-		Saspiestā gaisašlūtenes Ārējais diamets ir 6 mm(0,24")	Saspiestā gaisašlūtenes Ārējais diamets ir 6 mm (0,24")
Saspiestais gaiss leejas	-		leejas spiediens ir no 400 līdz 600 kPA(no 58 līdz 87 psi),sauss gaiss bezelļas dāļiņām	leejas spiediens ir no400 līdz 600 kPA(58–87 psi) sausssaspiestais gaiss vai slāpeklis (N2) bezelļas pilieniem *
Gaisa plūsmas apjoms:	-			apm. 0–18 l/min, jaspiediens ir 6 bāri

* WXA 2: Slāpeklis N2 samazina oksidēšanos, un kausnis ilgāk saglabājas aktīvs. lesakām izmantot slāpekli N2, kas tirdzniecībā ir pieejams tērauda balonos. Balonam ir jābūt aprīkotam ar spiediena regulatoru 0–10 bāru spiedienam.

Paturam tiesības veikt tehniskās izmainas!

Regulāri jākontrolē vakuuma galvenā filtra tīrība un pēc vajadzības jānomaina filtrs.

Strādājot bez filtra, tiek bojāts vakuuma bloks.

- Pirms lodēšanas darbu sākšanas pārbaudiet, vai galvenais filtrs ir uzstādīts!

LV ES atbilstības deklarācija

Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem:

LT ES atitikties deklaracija

Pilnvarots izstrādāt tehnisko dokumentāciju.
