KASUTUSJUHEND WX2011 PICO MS Weller

EE Algupärase kasutusjuhendi tõlge

LV Instrukciju tulkojumam no oriğinālvalodas

EE Max kuuma õhu juurdevooluaeg

EE Temperatuuri versioon

EE Lukustusfunktsioon

EE Klahvitoonid sees/väljas

LV Taustinu toni iesl./lzsl.

Jooteseadme või turvahoidiku kinnikatmisel tekib tulekahjuoht. Ärge katke jooteseadet ja turvahoidikut kunagi kinni.

Ärge kasutage kaablit selleks mitte ettenähtud eesmärkidel. Orodja nikoli ne prenašajte tako, da ga držite za kabel. Ärge kasutage kaablit pistiku pistikupesast väljatõmbamiseks. Kaitske kaablit kuumuse, öli ja teravate servade eest..

Olge tähelepanelikud. Bodite osredotočeni na to, kar delate. Pri delu bodite zbrani. Ärge kasutage jooteinstrumenti, kui te ei ole keskendunud.

Vältige ebanormaalset kehahoiakut. Kujundage oma töökoht ergonoomiliselt öigesti ja vältige töötamisel ebaõiget kehahoiakut. Pazite na pravilno držo pri delu, saj nepravilna drža škoduje zdravju.

Uporaba spajkalnika je dovoljena samo v tehnično brezhibnem stanju. Onemogočanje zaščitnih delov ni dovoljeno.

Lugege enne seadme kasutuselevõttu ja sellega töötamist käesolev juhend ja ohutusjuhised põhjalikult läbi.

Nendest ohutuseeeskirjadest mittekinnipidamine on ohtlik tervisele ja elule.

Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad. Jälgige ühendatud seadmete vastavaid kasutusjuhendeid.

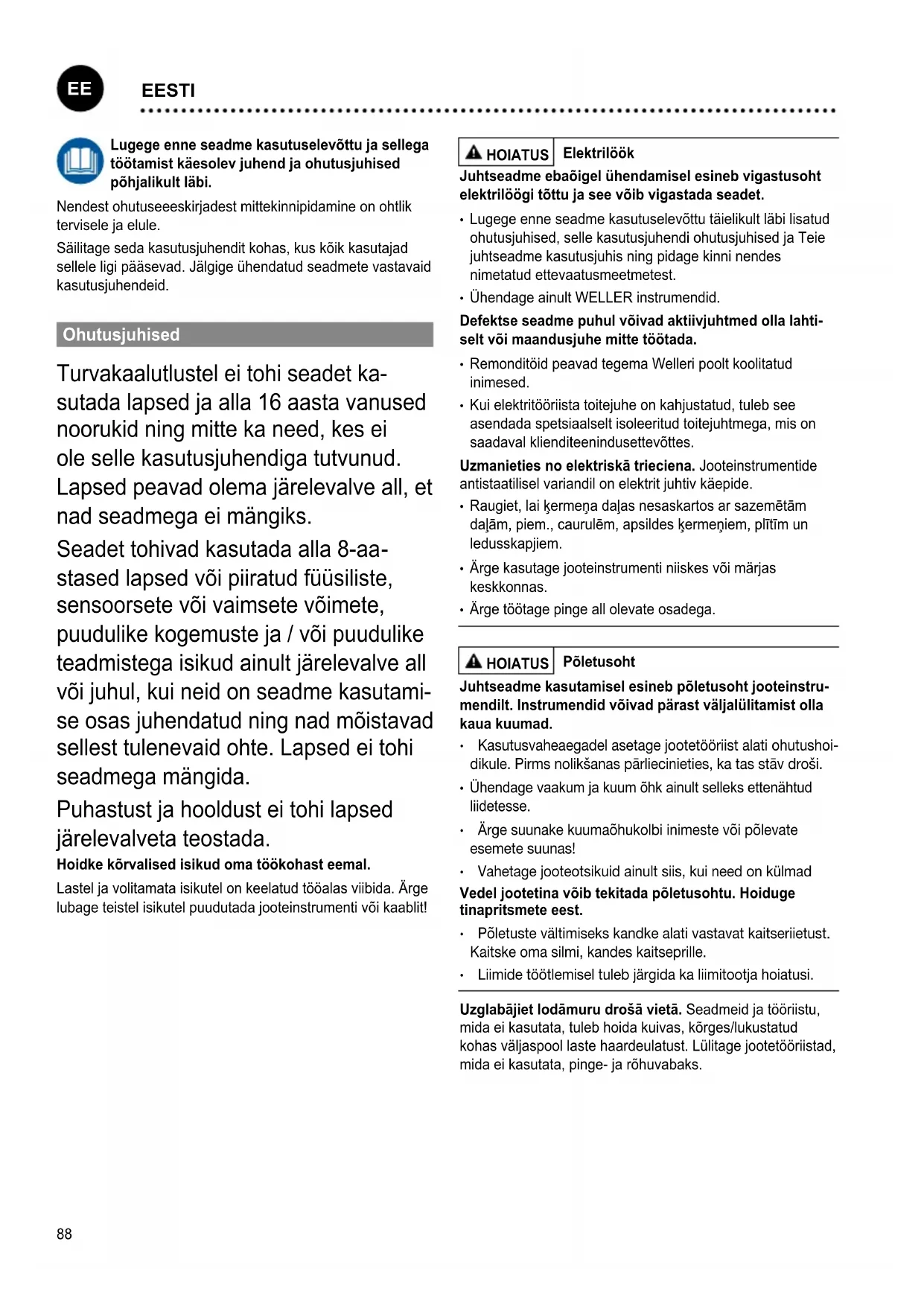

Ohutusjuhised

Turvakaalutlustel ei tohi seadet kasutada lapsed ja alla 16 aasta vanused noorukid ning mitte ka need, kes ei ole selle kasutusjuhendiga tutvunud. Lapsed peavad olema järelevalve all, et nad seadmega ei mängiks.

Seadet tohivad kasutada alla 8-aa-stased lapsed või piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja / või puudulike teadmistega isikud ainult järelevalve all või juhul, kui neid on seadme kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida.

Puhastust ja hooldust ei tohi lapsed järelevalveta teostada.

Hoidke kõrvalised isikud oma töökohast eemal.

Lastel ja volitamata isikutel on keelatud tööalas viibida. Ärge lubage teistel isikutel puudutada jooteinstrumenti või kaablit!

HOIATUS

Elektrilöök

Juhtseadme ebaõigel ühendamisel esineb vigastusoht elektrilöögi töttu ja see võib vigastada seadet.

• Lugege enne seadme kasutuselevõttu täielikult läbi lisatud ohutusjuhised, selle kasutusjuhendi ohutusjuhised ja Teie juhtseadme kasutusjuhis ning pidage kinni nendes nimetatud ettevaatusmeetmetest.
• Ühendage ainult WELLER instrumentid.

Defektse seadme puhul võivad aktiivjuhtmed olla lahti- selt või maandusjuhe mitte töötada.

• Remonditöid peavad tegema Welleri poolt koolitatud inimesed.
• Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.

Uzmanieties no elektriskā trieciena. Jooteinstrumentide antistaatilisel variandil on elektrit juhtiv käepide.

- Ärge kasutage jooteinstrumenti niiskes või märjas keskkonnas.

- Ärge töötage pinge all olevate osadega.

HOIATUS

Põletusoht

Juhtseadme kasutamisel esineb põletusoht jooteinstrumendilt. Instrumendid võivad pärast väljalülitamist olla kaua kuumad.

• Kasutusvaheaegadel asetage jootetööriist alati ohutushoidikule. Pirms nolikšanas pärliecinieties, ka tas stāv droši.
• Ühendage vaakum ja kuum öhk ainult selleks ettenähtud liidetesse.
• Ärge suunake kuumaõhukolbi inimeste või põlevate esemete suunas!
• Vahetage jooteotsikuid ainult siis, kui need on külmad Vedel jootetina võib tekitada põletusohtu. Hoiduge tinapritsmete eest.
• Põletuste vältimiseks kandke alati vastavat kaitseriietust. Kaitske oma silmi, kandes kaitseprille.
• Liimide töötlemisel tuleb järgida ka liimitootja hoiatusi.

Uzglabājiet lodāmuru drošā vietā. Seadmeid ja tööriistu, mida ei kasutata, tuleb hoida kuivas, kõrges/lukustatud kohas väljaspool laste haardeulatust. Lülitage jootetööriistad, mida ei kasutata, pinge- ja rõhuvabaks.

HOIATUS | Tuleoht

• Ärge katke jooteseadet ja turvahoidikut kunagi kinni.
• 'rge viige süttivaid esemeid, vedelikke või gaase kuuma jooteinstrumendi lähedusse.

Võrgukaablit tohib ühendada ainult selleks lubatud võrgupistikupesa või adapteriga. Kontrollige, kas võrgupinge vastab tüübisildil nõutavale. Ühendage seade pistikupessa ainult väljalülitatud olekus.

Esiet uzmanīgs. Olge tähelepanelik. Olge töötamisel mõistlik. Nelietojiet lodāmuru, ja nevarat koncentrēties.

Centieties neienemt neparastas kermena pozas. Savu darba vietu iekärtojiet ergonomiski pareizi. Vältige töötamisel halba rühti, sest sellega võivad kaasneda rühiprobleemid.

Jooteinstrumenti tohib kasutusele võtta ainult siis, kui see on tehniliselt laitmatus seisukorras. Kaitseseadmeid ei tohi välja lülitada.

Törked ja defektid tuleb kõrvaldada kohe. Pärast seadme/tööriista iga kasutuskorda tuleb kaitseseadmeid põhjalikult kontrollida laitmatu ja nõuetekohase toimimise suhtes. Veenduge, et liikuvad osad töötaksid laitmatult ega jääks kinni ning et osad ei oleks kahjustatud. Seadme laitmatu töö tagamiseks peavad kõik osad olema õigesti paigaldatud ja kõik tingimused täidetud.

Kasutage öiget tööriista. Kasutage üksnes neid tarvikuid ja lisaseadmeid, mis on tarvikuloendis või millel on tootja kasutusluba. Kasutage WELLERi tarvikuid ja lisaseadmeid üksnes originaalsete WELLERi seadmetega. Teiste tootjate tööriistade ja tarvikute kasutamisega võib kaasneda vigastusoht.

Fikseerige tööriist. Kasutage detaili kinnihoidmiseks kinnitusseadmeid.

Kasutage jooteaurude äratömbeseadet. Kui saab ühendada jooteaurude äratömbeseadmeid, veenduge, et need ühendataks ja et neid öigesti kasutataks.

Kasutusotstarbele vastav käitamine

WELLER WX jooteinstrumentide toiteplokk. Kasutage jootejaama / lahtijootejaama / kuuma õhu jaama ainult kasutusjuhendis nimetatud otstarbel ehk siin kirjeldatud tingimustel jootmiseks ja lahtijootmiseks.

HOIATUS

Süttivaid gaase ega vedelikke ei tohi filtrida.

Seadet tohib kasutada ainult ettenähtud ja korrektselt paigaldatud filtrikassettidega.

Vahetage täis filtrikassetid.

Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides. Kaitske seadet niiskuse ja otsese päikesekirguse eest.

Kasutajarühmad

Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.

Töösamm Kasutajarühmad

Jooteparameetrite spetsifikatsioon	Tehnilise väljaõppega spetsialistid
Elektriliste varuosade paigaldamine	Elektrikud
Hooldusvälpade spetsifikatsioon	Ohutustehnikud
Käsitsemine Filtri vahetamine	Tavainimesed
Käsitsemine Filtri vahetamine Elektriliste varuosade paigaldamine	Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel

Hooldamine ja teenindamine

HOIATUS

Enne köiki töid seadme kallal tömmake pistik pistikupe-sast välja. Laske seadmel jahtuda.

Puhastage juhtpaneeli mustumise korral selleks sobiva puhastuslapiga.

Sulgege mittekasutatavad liidesed korkidega.

Kontrollige ühendatud juhtmeid ja voolikuid regulaarselt. Kahjustatud elektritööriistad tuleb kohe kasutusest körvaldada.

HOIATUS

Põletusoht

• Vahetage jooteotsikuid ainult siis, kui need on külmad
- Puhastage või vahetage imidüüse ainult sobiva instrumen-diga ja kui nad on kuumad
• Vahetage kuumaõhudüüse ainult sobiva instrumentida
- Puhastage või vahetage tinakogumisanumat ainult siis, kui see on külm

Filtri vahetamine

Glavni filter za vakuum redno kontrolirajte glede umazanosti in ga po potrebi zamenjajte.

Mustunud filtreid tuleb käidelda eriprügina. Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele. Kandke sobivat kaitsevarustust.

Hoiatus!

Remonditöid peavad tegema Welleri poolt koolitatud inimesed.

Kasutage ainult WELLERi originaalvaruosi.

Garantii

Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.

Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.

Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.

Lisainfot leiate veebilehel www.weller-tools.com.

Sümbol

Tähelepanu!

Hoiatus! Põletusoht!

Lugege kasutusjuhendit!

Enne seadmel mis tahes tööde läbiviimist tömmake pistik alati pistikupesast välja.

ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht

Potentsiaalide ühtlustuspuks

Jootmine

Lahtijootmine

kuum öhk

CE-märgis

Ühendkuningriigi vastavusmärk

Kaitse

Kaitsetrafo

Jäätmekäitlus

Ärge käidelge kasutuskölbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskölbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tehnilised Andmed

	JootejaamadWX 1	JootejaamadWX 2	LõppjootejaamadWXD 2	Kuuma õhu jaamWXA 2
Mõõtmed P x L x K 170 x 151 x 130	mm6,69 x 5,94 x 5,12 inch
Kaal ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg	ca. 3,8 kg
Võrgupinge 230 V, 50 Hz / 120 V	60 Hz / 100 V 50/60 Hz
Võimsustarve Võimsustarve 200 W	200 W (255 W) 200 W	(255 W) 200 W (255 W)
Kaitseklass I, Antistaatiline korpus	III, Jootetööriist
Kaitse T2 A (230 V)	T4 A (120 V)
TemperatuurivahemikInstrumendist söltuv	100 - 450°C (550°C)200 - 850°F (999°F)
Temperatuuri täpsus ± 9 °C / ± 17 °F
Temperatuuri stabiilsus ± 2 °C / ± 4 °F
Öhutarve	-		35 l / min, maxalarõhk 55 kPA (8 psi)	-
Suruõhu ühendus	-		Suruõhuvooliku välimine läbimõõt 6 mm (0,24")	Suruõhuvooliku väli-mine läbimõõt 6 mm (0,24")
Suruõhk	-		Sisendrõhk 400 - 600 kPA(58-87 psi), kuivõlivaba suruõhk	Sisendrõhk 400 - 600 kPA(58-87 psiid) ölivaba,kuiv suruõhk võilämmastik N2 *
Öhu kogus:	-			umbes 0-18 l/min 6 baari juures

* WXA 2: Lämmastik N2 vähendab oksüdeerumist ja räbusti jääb pikemaks ajaks aktiivseks. Me soovitame lämmastikku N2, mis on kaubandusvõrgus saadav teraspudelites. Pudel peab olema varustatud 0-10 bar reduktoriga.

Tootjapoolsed tehnilised muudatused on võimalikud!

Veenduge regulaarselt, et vaakumi peafilter ei ole mustunud ning vajadusel vahetage see.

Vaakumsõlm hävineb ilma filtrita töötamisel.

- Kontrollige enne jootetööde alustamist, kas peafilter on kohale asetatud!

Remontu uzticiet „Weller” speciālistiem.

EE ELi vastavusdeklaratsioon

Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:

Volitatud koostama tehnilisi andmeid.
