NÁVOD K OBSLUZE WX2011 PICO MS Weller

CZ Překlad původního návodu k používání

CZ Max. doba horkého vzduchu

EE Reguleerimisrežiim

CZ Vyp/zap zvuky tlačítek

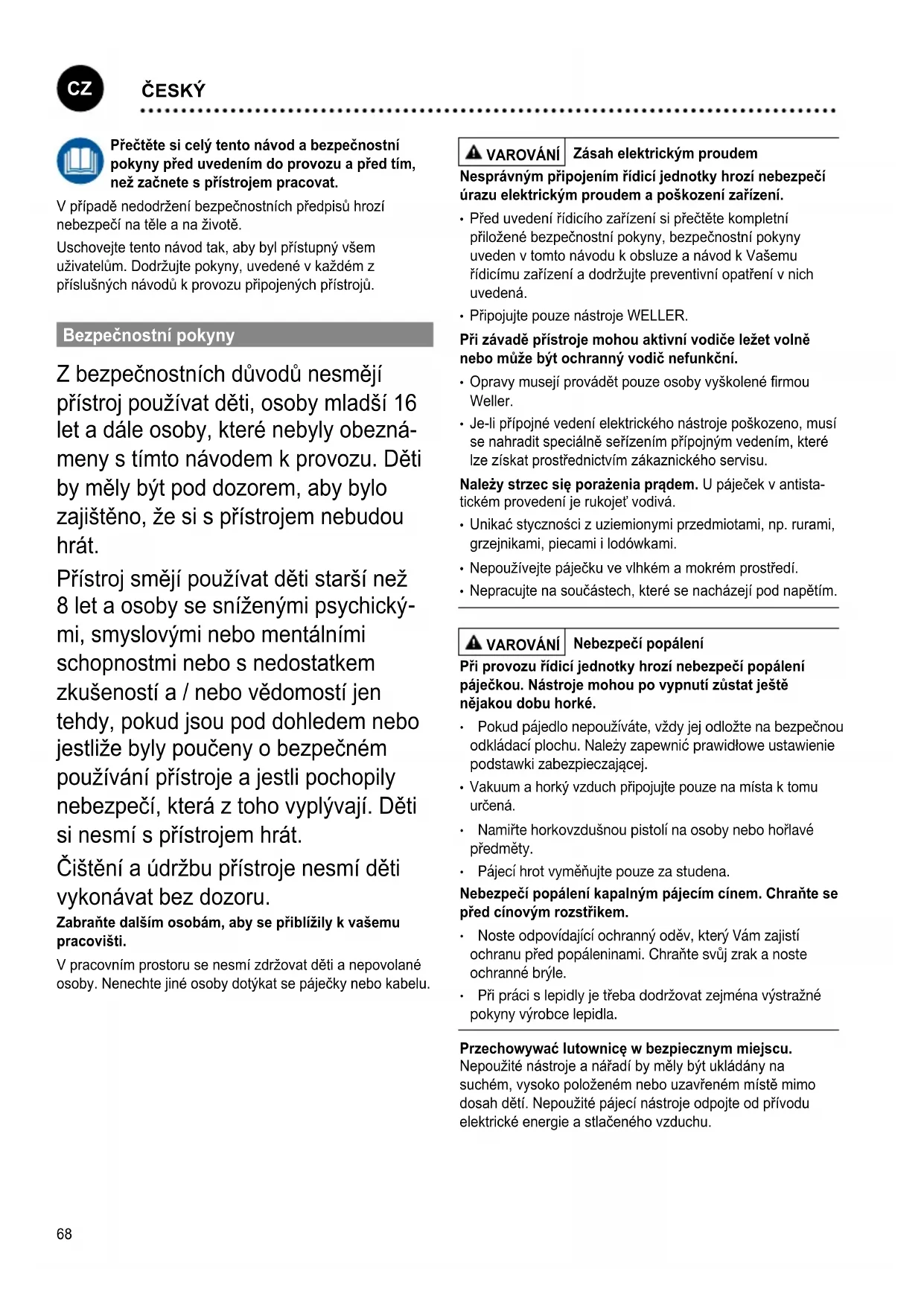

Přečtěte si celý tento návod a bezpečnostní pokyny před uvedením do provozu a před tím, než začnete s přístrojem pracovat.

V případě nedodržení bezpečnostních předpisů hrozí nebezpečí na těle a na životě.

Uschovejte tento návod tak, aby byl přístupný všem uživatelům. Dodržujte pokyny, uvedené v každém z příslušných návodů k provozu připojených přístrojů.

Bezpečnostní pokyny

Z bezpečnostních důvodů nesmějí přístroj používat děti, osoby mladší 16 let a dále osoby, které nebyly obeznámeny s tímto návodem k provozu. Děti by měly být pod dozorem, aby bylo zajištěno, že si s přístrojem nebudou hrát.

Přístroj smějí používat děti starší než 8 let a osoby se sníženými psychickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a / nebo vědomostí jen tehdy, pokud jsou pod dohledem nebo jestliže byly poučeny o bezpečném používání přístroje a jestli pochopily nebezpečí, která z toho vyplývají. Děti si nesmí s přístrojem hrát.

Čištění a údržbu přístroje nesmí děti vykonávat bez dozoru.

Zabraňte dalším osobám, aby se přibližily k vašemu pracovišti.

V pracovním prostoru se nesmí zdržovat děti a nepovolané osoby. Nenechte jiné osoby dotýkat se páječky nebo kabelu.

Nesprávným připojením řídící jednotky hrozí nebezpečí úrazu elektrickým proudem a poškození zařízení.

• Před uvedení řídicího zařízení si přečtěte kompletní přiložené bezpečnostní pokyny, bezpečnostní pokyny uveden v tomto návodu k obsluze a návod k Vašemu řídicímu zařízení a dodržujte preventivní opatření v nich uvedená.
• Připojujte pouze nástroje WELLER.

Při závadě přístroje mohou aktivní vodiče ležet volně nebo může být ochranný vodič nefunkční.

• Opravy musejí provádět pouze osoby vyškolené firmou Weller.
• Je-li přípojné vedení elektrického nástroje poškozeno, musí se nahradit speciálně seřízením přípojným vedením, které lze získat prostřednictvím zákaznického servisu.

• Unikać styczności z uziemionymi przedmiotami, np. rurami, grzejnikami, piecami i lodówkami.
• Nepoužívejte páječku ve vlhkém a mokrém prostředí.
• Nepracujte na součástech, které se nacházejí pod napětím.

VAROVÁNÍ | Nebezpečí popálení

Při provozu řídicí jednotky hrozí nebezpečí popálení páječkou. Nástroje mohou po vypnutí zůstat ještě nějakou dobu horké.

• Pokud pájedło nepoužíváte, vždy jej odložte na bezpečnou odkládací plochu. Należy zapewnić prawidłowe ustawienie podstawki zabezpieczającej.
• Vakuum a horký vzduch připojujte pouze na místa k tomu určená.
• Namiřte horkovzdušnou pistolí na osoby nebo hořlavé předměty.
  • Pájecí hrot vyměňujte pouze za studena.

Nebezpečí popálení kapalným pájecím cínem. Chraňte se před cínovým rozstřikem.

• Noste odpovídající ochranný oděv, který Vám zajistí ochranu před popáleninami. Chraňte svůj zrak a noste ochranné brýle.
• Pri práci s lepidly je třeba dodržovat zejména výstražné pokyny výrobce lepidla.

Nepoužité nástroje a nářadí by měly být ukládány na suchém, vysoko položeném nebo uzavřeném místě mimo dosah dětí. Nepoužité pájecí nástroje odpojte od přívodu elektrické energie a stlačeného vzduchu.

VAROVÁNÍ

Nebezpečí požáru

• Páječka a bezpečnostní stojánek musí zůstat vždy nezakryté.
• Nenechávejte v blízkosti horkého pájecího nářadí žádné hořlavé předměty, kapaliny nebo plyny.

Sít'ový kabel zapojujte jen do k tomu schválených elektrických zástrček nebo adaptérů. Zkontrolujte, zda síťové napětí odpovídá údaji na typovém štítku. Přístroj připojujte do zásuvky pouze ve vypnutém stavu.

Unikać nietypowej postawy ciała. Zaplanować swoje miejsce pracy prawidłowo pod względem ergonomicznym. Při práci dbejte na správné držení těla. Nesprávné držení těla může mít negativní vliv na vaše zdraví.

Páječku je dovoleno uvést do provozu, pouze je-li v technicky bezvadném stavu. Ochranné prvky se nesmějí vyřazovat z provozu.

Poruchy a závady musejí být okamžitě odstraněny. Před každým použitím přístroje ástroje je třeba pečlivě zkontrolovat ochranné prvky, zda správně a určeným způsobem fungují. Přesvědčte se, že pohyblivé díly bezvadně fungují, nikde se nesvírají a nejsou poškozené. Veškeré díly musejí být správně namontovány a splňovat všechny podmínky, aby byl zaručen bezvadný provoz přístroje.

Používejte správné nářadí. Používejte pouze příslušenství nebo nástavce, které jsou uvedeny v seznamu příslušenství nebo jsou schváleny výrobcem. Používejte příslušenství WELLER nebo nástavce pouze na originálních přístrojích WELLER. Použití jiných nástrojů nebo jiného příslušenství vám může způsobit zranění.

Nářadí zajistěte. Používejte upínacích prvků pro upnutí obrobku.

Používejte odsávání pájecích výparů. Jsou-li k dispozici zařízení na připojení odsávání pájecích výparů, přesvědčte se, že jsou tato zařízení připojená a použivaná správným způsobem.

Použití v souladu s určením

Napájecí jednotka pro páječky WELLER WX. Používejte pájecí/odpájecí stanici/horkovzdušnou stanici výhradně k účelu pájení a odpájení uvedenému v návodu k obsluze za zde uvedených podmínek.

VAROVÁNÍ

Hořlavé plyny a tekutiny se nesmějí odsávat. Přístroj lze provozovat pouze s řádně nasazenými a vhodnými filtračními kartušemi. Plné filtrační kartuše vyměňte.

Tento přístroj lze používat pouze při pokojových teplotách a ve vnitřních prostorách. Přístroj chraňte před vlhkem a přímým slunečním zářením.

Uživatelské skupiny

V důsledku různě vysokých rizik a rizikových potenciálů smějí být některé z pracovních postupů vykonávány pouze vyškoleným odborným personálem.

Pracovní postup Uživatelské skupiny
Zadávání pájecích parametrů	Odborný personál s technick-ou kvalifikací
Výměna elektrických náhradních dílů	Elektrikář
Zadávání intervalů údržby Bezpečnostní technik
ObsluhaVýměna filtru	Laik
ObsluhaVýměna filtruVýměna elektrických náhradních dílů	Technicky vzdělaná osoba s vedením a pod dohledem kvalifikovaného odborníka

Údržba a servisní práce ohledně

VAROVÁNÍ

Před prací na stroji vždy vytáhněte přívodní kabel ze zásuvky. Nechejte přístroj vychladnout.

Ovládací panel je nutné čistit pomocí vhodného hadříku na čištění.

Nepoužívaná rozhraní se musí uzavřít příslušnými poklopy. Pravidelně kontrolujte všechny připojené kabely a hadice. Poškozené elektrické nářadí okamžitě přestaňte používat.

VAROVÁNÍ

Nebezpečí popálení

• Pájecí hrot vyměňujte pouze za studena.
• Výměnu sací trysky a čistění provádějte pouze za horka pomocí vhodného nástroje.
• Výměnu horkovzdušné trysky provádějte pouze vhodným nástrojem.
• Sběrnou nádobku na cín čistěte pouze za studena nebo ji vyměňte.

Výměna filtru

Pravidelně kontrolujte, zda není hlavní filtr podtlakový a v případě potřeby obnovit.

Se znečištěnými filtry nakládejte jako s nebezpečným odpadem. Vyměněné části zařízení, filtry a stará zařízení zlikvidujte podle předpisů platných ve Vaší zemi. Používejte vhodný ochranný oděv.

Varování!

Zničení vakuové jednotky prací bez filtru. Zničení vakuové jednotky prací bez filtru. Než začnete pájet, zkontrolujte, zda je vložen hlavní filtr!

Opravy musejí provádět pouze osoby vyškolené firmou Weller.

Používejte pouze originální náhradní díly WELLER.

Záruka

Nároky kupujícího na odstranění vad zanikají jeden rok od dodávky. To neplatí pro nárok kupujícího na regres dle §§ 478, 479 BGB (německého občanského zákoníku).

Ze záruky ručime jen tehdy, když jsme záruku na jakost a trvanlivost uvedli písemně a za použití pojmu „Záruka“.

Záruka zaniká v případě neodborného použití a zásahu nekvalifikovaných osob.

Bližší informace naleznete na stránkách www.weller-tools.com.

Symboly

Pozor!

Varování! Nebezpečí popálení!

Přečtěte si návod k používání!

Před prováděním veškerých prací na přístroji vytáhněte zástrčku ze zásuvky.

Design a pracoviště v antistatickém provedení.

yrovnání potenciálů

Pájení

Odpájení

Horký vzduch

Značka CE

Značka shody v Británii

Pojistka

Bezpečnostní transformátor

Likvidace

Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektro-nickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrné recyklaci.

Technické údaje

	PájecíWX 1	PájecíWX 2	Odpájecí staniceWXD 2	Horkovzdušná staniceWXA 2
Rozměry D x Š x V 170 x 151 x 130 mm
Hmotnost ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg
Sítové napětí 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz
Příkon 200 W 200 W (255 W) 200 W (255 W) 200 W (255 W)
Třída ochrany I, kryt zařízení antistatickýIII, Pájecí zařízení
Pojistka T2 A (230 V)T4 A (120 V)
Teplotní rozsahV závislosti na nástroji	100 - 450°C (550°C)200 - 850°F (999°F)
Přesnost teploty ± 9 °C / ± 17 °F
Stabilita teploty ± 2 °C / ± 4 °F
Spotřeba vzduchu -	35 l/min, max. podt-		Iak 55 kPA (8 psi)	-
Přípojka stlačeného vzduchu	-		Hadice stlačeného vzduchu Vnější průměr 6 mm (0,24")	Hadice stlačeného vzduchu Vnější průměr 6 mm (0,24")
Stlačený vzduch	-		Vstupní tlak 400 - 600 kPA(58-87 psi) suchý stlačený vzduch bez oleje	Vstupní tlak 400 - 600 kPA(58-87 psi) suchý stlačený vzduch bez oleje nebo dusík N2 *
Průtok:	-			cca 0-18 l/min při 6 bar

* WXA 2: Dusík N2 zpomaluje oxidaci a tavidlo zůstane déle aktivní. Doporučujeme dusík N2, který se prodává v ocelových lahvích. Láhev musí být vybavená redukčním ventilem 0-10 bar.

Technické změny vyhrazeny!

Pravidelně kontrolujte hlavní filtr vakua, zda není znečištěný a v případě potřeby jej vyměňte.

Zničení vakuové jednotky při provozu bez filtru.

- Před začátkem pájení zkontrolujte, zda je vložen hlavní filtr!

Nebezpečenstvo popálenia tekutým spájkovacím cínom. Chráněte sa pred striekancami cínu.

Bodite pazljivi. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Spajkalnika ne uporabljajte, ko niste zbrani.

Izogibajte se nenormalni telesni drži. Delovni prostor oblikujte ergonomsko pravilno. Zabráňte chybám držania tela pri práci, chyby držania tela spôsobujú ujmi na držaní tela.

Skupiny používatel'ov

Pracovný krok Skupiny používatel'ov

Zadanie parametrov spájkovania	Odborný personál s technickým vzdelaním
Výmena elektrických náhradných dielov	Elektrotechnik
Zadanie intervalov údržby Odborník v oblasti bezpečnosti
Obsluha Výmena filtra	Laici
Obsluha Výmena filtra Výmena elektrických náhradných dielov	Učni technických odborov pod vedením a dozorom vyškolených odborníkov

Ošetrovanie a údržba

VÝSTRAHA

Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky. Zariadenie nechajte vychladnút'.

Ovládací panel očistite pri znečistení pomocou vhodnej čistiacej handričky.

Nepoužívané rozhrania uzatvorte pomocou uzatváracích krytov.

Výstraha! Nebezpečenstvo popálenia!

Prečítajte si návod na obsluhu!

čásuvka vyrovnania potenciálov

Spájkovanie

Odspájkovanie

Horúci vzduch

Značka CE

Značka zhody v Británii

Poistka

Bezpečnostný transformátor

Likvidácia

Uporaba v skladu s predpisi

- Pred začatím spájkovania skontrolujte či je vložený hlavný filter!

CZ EU prohlášení o shodě

Prohlašujeme, že označené produkty splňují ustanovení následujících směrnic:

Zmocněn k sestavení technické dokumentace.
