KULLANIM KILAVUZU WX2011 PICO MS Weller

TR Orijinal işletme talimatı çevirisi

TR Maks. sıcak hava süresi

TR Sıcaklık versiyonu

CZ Jednotka teploty

TR Kilitleme fonksiyonu

CZ Funkce blokování

PL Funkcja blokady

TR Tuş seslerini aç/kapat

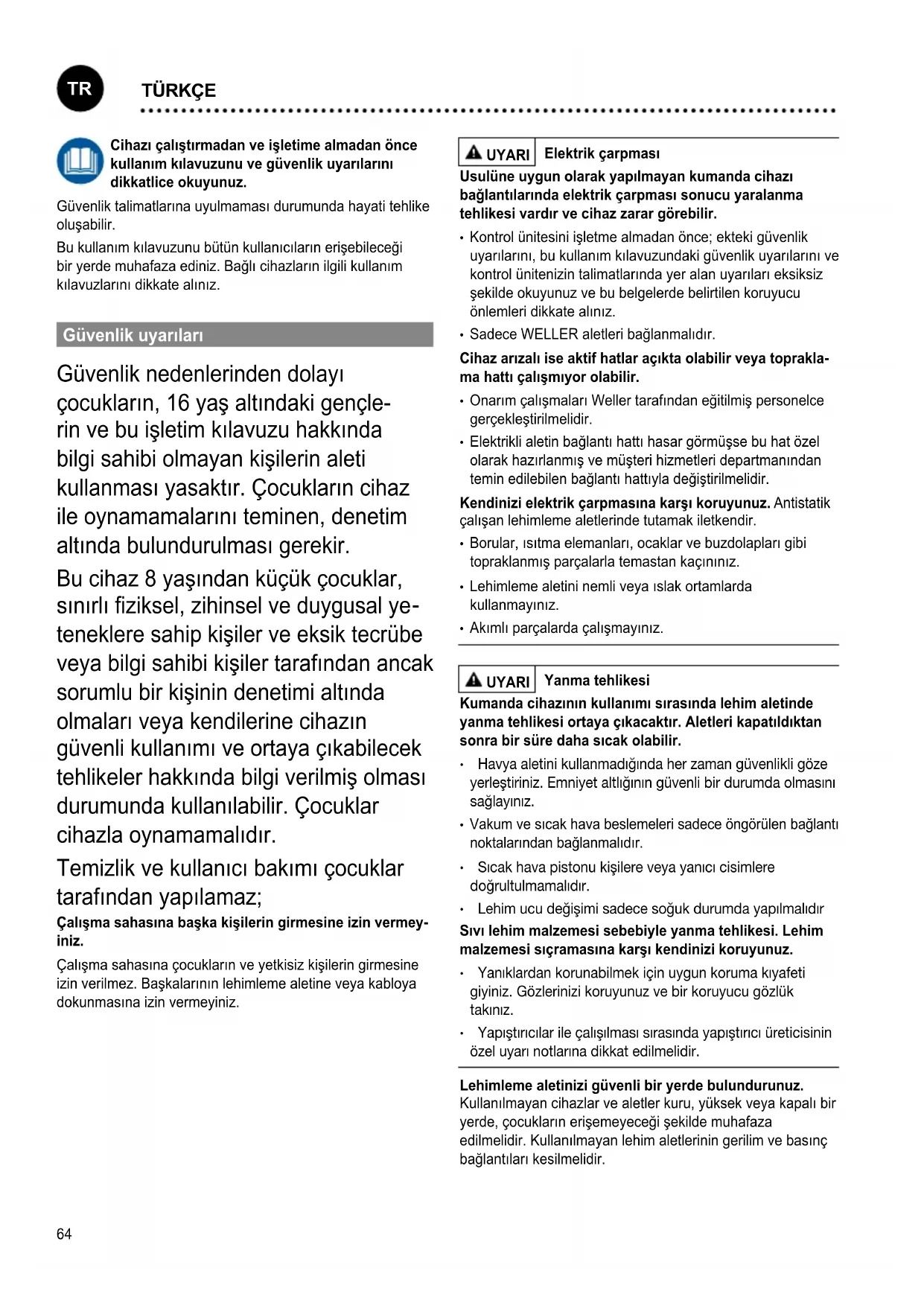

Cihazı çalıştırmadan ve işletme almadan önce kullanım kılavuzunu ve güvenlik uyarlarını dikkatlice okuyunuz.

Güvenlik talimatlarına uyulmaması durumunda hayati tehlike oluşabilir.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz. Bağlı cihazların ilgili kullanım kılavuzlarını dikkate alınız.

Güvenlik uyarıları

Güvenlik nedenlerinden dolayı çocukların, 16 yaş altındaki gençlerin ve bu işletim kılavuzu hakkında bilgi sahibi olmayan kişilerin aleti kullanması yasaktır. Çocukların cihaz ile oynamamalarını teminen, denetim altında bulundurulması gerekir.

Bu cihaz 8 yaşından küçük çocuklar, sınırlı fiziksel, zihinsel ve duygusal yeteneklere sahip kişiler ve eksik tecrübe veya bilgi sahibi kişiler tarafından ancak sorumlu bir kişinin denetimi altında olmaları veya kendilerine cihazın güvenli kullanımı ve ortaya çıkabilecek tehlikeler hakkında bilgi verilmiş olması durumunda kullanılabilir. Çocuklar cihazla oynamamalıdır.

Temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz;

Çalışma sahasına başka kişilerin girmesine izin vermeyiniz.

Çalışma sahasına çocukların ve yetkisiz kişilerin girmesine izin verilmez. Başkalarının lehimleme aletine veya kabloya dokunmasına izin vermeyiniz.

UYARI

Elektrik çarpması

Usulüne uygun olarak yapılmayan kumanda cihazı bağlantılarında elektrik çarpması sonucu yaralanma tehlikesi vardır ve cihaz zarar görebilir.

• Kontrol ünitesini işletme almadan önce; ekteki güvenlik uyarılarını, bu kullanım kılavuzundaki güvenlik uyarılarını ve kontrol ünitenizin talimatlarında yer alan uyarıları eksiksiz şekilde okuyunuz ve bu belgelerde belirtilen koruyucu önlemleri dikkate alınız.
• Sadece WELLER aletleri bağlanmalıdır.

Cihaz arızalı ise aktif hatlar açıkta olabilir veya topraklama hattı çalışmıyor olabilir.

• Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.
• Elektrikli aletin bağlantı hattı hasar görmüşse bu hat özel olarak hazırlanmış ve müşteri hizmetleri departmanından temin edilebilen bağlantı hattıyla değiştirilmelidir.

Kendinizi elektrik çarpmasına karşı koruyunuz. Antistatik çalışan lehimleme aletlerinde tutamak iletkendir.

• Borular, ısıtma elemanları, ocaklar ve buzdolapları gibi topraklanmış parçalarla temastan kaçınıniz.
• Lehimleme aletini nemli veya ıslak ortamlarda kullanmayınız.
• Akımlı parçalarda çalışmayınız.

UYARI

Yanma tehlikesi

Kumanda cihazının kullanımı sırasında lehim aletinde yanma tehlikesi ortaya çıkacaktır. Aletleri kapatıldıktan sonra bir süre daha sıcak olabilir.

• Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz. Emniyet altlığının güvenli bir durumda olmasını sağlayınız.
• Vakum ve sıcak hava beslemeleri sadece öngörülen bağlantı noktalarından bağlanmalıdır.
• Sıcak hava pistonu kişilere veya yanıcı cisimlere doğrultulmamalıdır.
• Lehim ucu değişimi sadece soğuk durumda yapılmalıdır Sıvı lehim malzemesi sebebiyle yanma tehlikesi. Lehim malzemesi sıçramasına karşı kendinizi koruyunuz.
• Yanıklardan korunabilmek için uygun koruma kıyafeti giyiniz. Gözlerinizi koruyunuz ve bir koruyucu gözlük takınız.
• Yapıştırıcılar ile çalışılması sırasında yapıştırıcı üreticisinin özel uyarı notlarına dikkat edilmelidir.

Lehimleme aletinizi güvenli bir yerde bulundurunuz.

Kullanılmayan cihazlar ve aletler kuru, yüksek veya kapalı bir yerde, çocukların erişemeyeceği şekilde muhafaza edilmelidir. Kullanılmayan lehim aletlerinin gerilim ve basınç bağlantıları kesilmelidir.

UYARI

Yangın tehlikesi

Lehim aleti veya emniyet altlığının üzerinin örtülmesi yangın tehlikesine neden olur.

• Lehim aleti ve emniyet altlığının üzeri kapatılmamalıdır.
• Sıcak lehimleme aletinin yakınına yanıcı maddeler, sıvılar veya gazlar getirmeyiniz.

Şebeke kablosu sadece onaylanmış şebeke prizlerine veya adaptöre takılmalıdır. Şebeke geriliminin tip etiketi üzerindeki verilerle uyumlu olup olmadığını kontrol edin. Aleti sadece kapalı iken prize takın.

Kabloyu, uygun olmayan amaçlar için kullanmayınız.

Cihazı asla kablosundan tutarak taşımayınız. Kabloyu, soketi prizden çekmek için kullanmayınız. Kabloyu sıcaklık, yağ ve kesici kenarlardan koruyunuz.

Dikkatli olunuz. Çalışmalar sırasında dikkatli olunuz. Özenli çalışınız. Konsantre olamadığınız zaman lehimleme aletini kullanmayınız.

Normal olmayan tutuşlardan kaçınız. İş alanınızı ergonomik olarak düzenleyiniz. Çalışmalar sırasında tutma hatalarından kaçınız, tutma hataları hasarlara neden olur.

Lehimleme aleti sadece teknik olarak uygun durumlarda çalıştırılmalıdır. Koruma tertibatları çıkarılmamalı veya devre dışı bırakılmamalıdır.

Arızalar ve hatalar derhal giderilmelidir. Cihazın / aletin her kullanımından önce koruma tertibatlarının sorunsuz ve düzgün çalıştiğından emin olunmalıdır. Hareketli parçalar sorunsuz çalışma, sıkışma veya hasarlı olma bakımından kontrol edilmelidir. Tüm parçalar doğru şekilde monte edilmiş olmalı ve cihazın sorunsuz şekilde çalışması için gereken tüm koşulları karşılamalıdır.

Doğru aletleri kullanınız. Sadece aksesuar listesinde bulunan veya üretici tarafından onaylanan aksesuarları ve ilave cihazları kullanınız. WELLER aksesuarlarını veya ilave cihazlarını sadece orijinal WELLER cihazlarında kullanınız. Başka aletlerin ve aksesuarların kullanılması durumunda, yaralanma tehlikesi söz konusu olabilir.

Aleti emniyete alınız. İşlenen parçayı sabitlemek için germe tertibatları kullanınız.

Lehim dumanı emme sistemi kullanınız. Lehim dumanı emme sistemlerinin bağlantısı için bazı tertibatlar varsa bunların bağlı olduğundan ve doğru biçimde kullanıldığından emin olunuz.

Kullanim

WELLER WX lehim aletlerine yönelik besleme ünitesi. Lehimleme / lehim sökme / sıcak hava istasyonunu sadece kullanım kılavuzunda belirtilen amaca yönelik olarak, belirtilen koşullar altında yapılacak lehimleme ve lehim sökme işlemleri için kullanınız.

UYARI

Yanıcı gazların ve sıvıların emilmesi yasaktır. Bu alet sadece doğru yerleştirilmiş ve kullanımı öngörülmüş filtre kartuşları ile birlikte kullanılmalıdır. Dolan filtre kartuşları değiştirilmelidir.

Bu cihaz sadece oda sıcaklığında ve iç mekanlarda kullanılabilir. Neme ve doğrudan gelen güneş ışınlarına karşı korunmalıdır.

Kullanıcı grupları

Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.

Çalışma adımı Kullanıcı grupları

Lehim parametresi bilgisi Teknik eğitimli uzman personel
Elektrikli yedek parçaların değiştirilmesi	Uzman elektrik teknisyeni
Bakım aralıkları bilgisi Güvenlik uzmanı
KullanımFiltre değişimi	Uzman olmayan çalışan
KullanımFiltre değişimiElektrikli yedek parçaların değiştirilmesi	Teknik eğitim görenler, eğitimli uzmanların gözetiminde ve talimatıyla çalışabilir

temizliği ve bakımı

UYARI

Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin. Cihazın soğumasını bekleyin.

Kumanda panelini kirlenme durumunda bir temizlik bezi ile temizleyiniz.

Kullanılmayan arabirimleri kapaklarla kapatınız.

Düzenli olarak bağlı olan tüm kabloları ve hortumları kontrol ediniz. Hasarlı elektrikli el aletleri derhal kullanım dışı bırakılmalıdır.

UYARI

Yanma tehlikesi

• Lehim ucu değişimi sadece soğuk durumda yapılmalıdır
• Emme ucu değişimi ve temizlik çalışmaları sadece sıcak durumda uygun bir alet kullanılarak yapılmalıdır
• Sıcak hava ucu değişimi sadece uygun bir alet kullanılarak yapılmalıdır
• Kalay toplama haznesi sadece soğuk durumda temizlen-meli veya değiştirilmelidir

Filtre değişimi

Vakum ana filtresi düzenli olarak kirlenme bakımından kontrol edilmeli ve gerekirse değiştirilmelidir.

Kirlenmiş filtreler özel atık olarak işlem görmelidir.

Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz. Uygun koruyucu donanım giyilmelidir.

Uyari!

Filtresiz çalışıldığında vakum ünitesi tahrip olur.

- Lehim çalışmalarına başlamadan önce ana filtrenin takılı olup olmadığını kontrol ediniz!

Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre saticının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirilldiği taktirde iptal olur.

Lütfen adresinden bilgi alınız www.weller-tools.com.

Semboller

Dikkat!

Uyari! Yanma tehlikesi!

Kullanım kılavuzu mutlaka okunmalıdır!

Alette herhangi bir çalışma gerçekleştirmeden önce mutlaka aletin fişini prizden çekin.

ESD uyumlu tasarım ve ESD uyumlu çalışma alanı

otansiyel dengelemesi

Lehimleme

Lehim sökme

Sıcak hava

CE işareti

Britanya uyumluluk işareti

Sigorta

Güvenlik transformatörü

imha etme

Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EU Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre sartlarına uygun bir sekilde tekrar değerlendirmeye gönderilmelidir.

Teknik Veriler

	LehimlemeWX 1	LehimlemeWX 2	lehim çözmeistasyonlarıWXD 2	Sıcak hava istasyonuWXA 2
Boyutlar U x G x Y 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch
Ağırlık ca. 3,2 kg ca. 3,2 kg ca. 3,8 kg ca. 3,8 kg
Şebeke gerilimi 230 V, 50 Hz / 120 V, 60 Hz / 100 V 50/60 Hz
Güç tüketimi 200 W 200 W (255 W)	200 W (255 W) 200 W	(255 W)
Koruma sınıfı I, gövde antistatik	III, Havya aleti
Sigorta T2 A (230 V)	T4 A (120 V)
Sıcaklık sahasıAlete bağlı	100 - 450°C (550°C)200 - 850°F (999°F)
Isı hassasiyeti ± 9 °C / ± 17 °F
Sıcaklık sabitliği ± 2 °C / ± 4 °F
Hava tüketim - 35 l / min, maks.			vakum 55 kPA (8 psi)	-
Basınçlı hava bağlantısı	- Basınçlı hava		bağlantısı dış çapı 6mm (0,24")	Basınçlı havabağlantısı dış çapı 6mm (0,24")
Basınçlı hava	- Giriş basıncı 400 -		600 kPA(58-87 psi) yağsız,kuru basınçlı hava	Giriş basıncı 400 - 600kPA(58-87 psi) yağsız,kuru basınçlı havaveya nitrojen N2 *
Air flow:	-			6 bar için yakl. 0-18l/dak

* WXA 2: Nitrojen N2, oksidasyonu azaltır ve böylece eritken madde daha uzun süre aktif kalır. Piyasada mevcut olan ve çelik şişelerde satılan nitrojen N2 kullanılmasını tavsiye ediyoruz. Şişenin 0-10 bar basınç düşürücüye sahip olması gerekir.

Teknik değişiklik yapma hakkı saklıdır!

TR AB uygunluk beyani

Adı geçen ürünlerin, aşağıda yer alan yönergelerdeki gereklilikleri karşıladığı ni beyan ederiz:

Teknik belgelerin oluşturulması için tam yetkiye sahiptir.
