Pipa next - автокресло Nuna - Бесплатное руководство пользователя

Бренд	Nuna
Модель	Pipa next
Тип продукта	Автокресло (транспортный модуль для младенцев)
Категория	Улучшенная система удержания детей i-Size
Рост ребенка	40–83 см
Вес ребенка	≤ 13 кг (примерно до 15 месяцев)
Возраст ребенка	≤ 15 месяцев
Установка с базой	ISOFIX + напольная опора (универсальный i-Size)
Установка без базы	Трехточечный ремень безопасности автомобиля
Использование в самолете	Да, с двухточечным поясным ремнем
Ориентация	Против хода движения
Регулировка ремней	7 положений подголовника, встроенные ремни
Боковая защита	Устройство боковой защиты от ударов (откидное)
Вкладыш для новорожденного	Съемный, для детей ростом < 60 см
Тент	Dream Drape™ с вентиляционным окном и магнитами
Ручка	3 положения
Вес изделия	Около 4,5 кг (только модуль)
Размеры (модуль)	Около 71 x 44 x 39 см (Д x Ш x В)
Материалы чехла	Моющаяся ткань
Уход и чистка	Чистка влажной тканью; мягкие детали стираются в соответствии с этикеткой по уходу
Гарантия	Индивидуальная гарантия производителя, действует с момента покупки
Регистрация продукта	Рекомендуется на www.nunababy.com
Запчасти и ремонт	Только оригинальные запчасти Nuna; обращайтесь в службу поддержки

Часто задаваемые вопросы - Pipa next Nuna

С какого возраста можно использовать кресло Nuna Pipa next?

Кресло подходит для детей ростом от 40 до 83 см и весом ≤ 13 кг, то есть примерно от рождения до 15 месяцев.

Как установить кресло с базой ISOFIX?

Разложите напольную опору, отрегулируйте разъемы ISOFIX и вставьте их в точки крепления до щелчка. Проверьте зеленые индикаторы. Затем выдвиньте напольную опору до пола, пока индикатор не станет зеленым. Поместите кокон на базу до щелчка.

Можно ли использовать кресло без базы?

Да, с использованием трехточечного ремня безопасности автомобиля. Установите кресло против хода движения, пропустите ремень через боковые и задние направляющие, затем затяните. Линия уровня должна быть параллельна полу.

Как отрегулировать высоту ремней?

Потяните рычаг регулировки подголовника и сдвиньте подголовник вверх или вниз. Плечевые ремни должны находиться на уровне плеч ребенка, не выше. Всего 7 положений.

Как чистить кресло Nuna Pipa next?

Очищайте раму и пластиковые детали влажной тканью. Мягкие детали стираются в соответствии с этикеткой по уходу (обычно ручная стирка). Не используйте абразивные средства или отбеливатель.

Совместимо ли кресло с самолетами?

Да, его можно установить в самолете с двухточечным поясным ремнем, против направления полета. Следуйте инструкциям авиакомпании.

Какая гарантия на продукт?

Nuna предоставляет индивидуальную гарантию, действующую с момента покупки. Сохраните чек и зарегистрируйтесь на www.nunababy.com для получения дополнительной информации.

Можно ли использовать аксессуары или детали не от Nuna?

Нет, в целях безопасности используйте только оригинальные детали Nuna. Мягкие детали нельзя заменять другими моделями.

Можно ли использовать кресло после аварии?

Нет, даже после незначительной аварии немедленно замените кресло, так как невидимые структурные повреждения могут поставить под угрозу безопасность.

Как использовать тент Dream Drape?

Откройте застежку-молнию, разверните тент из отсека и закрепите магниты на передних углах кресла. Окно можно открыть для вентиляции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pipa next Nuna

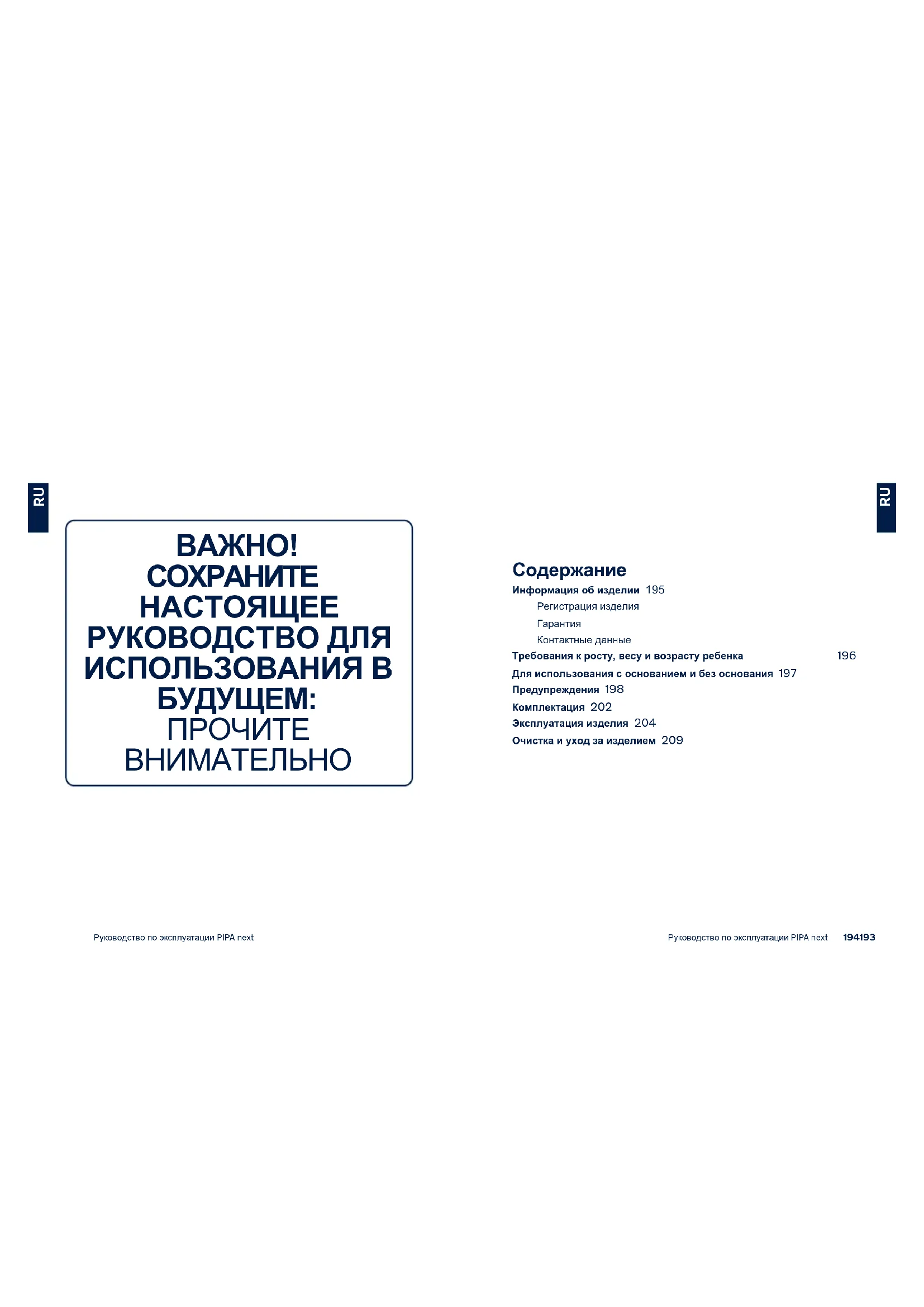

ВАЖНО! СОХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ: ПРОЧИТЕ ВНИМАТЕЛЬНО

Содержание

Информация об изделии 195

Регистрация изделия

Гарантия

Контактные данные

Требования к росту, весу и возрасту ребенка 196

Для использования с основанием и без основания 197

Предупреждения 198

Комплектация 202

Эксплуатация изделия 204

Очистка и уход за изделием 209

Информация об изделии

Номер модели:

Дата изготовления:

Регистрация изделия

Заполните вышеуказанные данные. Номер модели и дата изготовления указаны в нижней части PIPA next и основания PIPA next.

Для регистрации устройства посетите веб-сайт:

www.nunababy.com

Щелкните ссылку "Регистрация устройства" на главной странице.

Гарантия

Мы специально разрабатываем наши высококачественные изделия так, чтобы они росли вместе с вашим ребенком и вашей семьей. Мы гарантируем качество своих изделий, и поэтому на механизмы наших устройств предоставляется гарантия клиента, начиная с момента их покупки. Обращаясь к нам, предъявите кассовый чек и сообщите номер модели и дату изготовления.

Для просмотра сведений о гарантии посетите веб-сайт:

www.nunababy.com

Щелкните ссылку "Гарантия" на главной странице.

Контактные данные

Для приобретения запасных частей, услуг или дополнительных разъяснений по гарантии обращайтесь в отдел обслуживания клиентов.

[e-mail]

www.nunababy.com

Требования к росту, весу и возрасту ребенка

Данное изделие предназначено для детей, отвечающих следующим требованиям.

Иллюстрация установки Подходит для детей:
	Рост ребенка 40–83 см, вес ребенка ≤13 кг(возрастом приблизительно от 15 месяцев до)
	Рост ребенка 40–83 см, Вес ребенка ≤13 кгВозраст ребенка ≤15 месяцев

Для использования с основанием и без основания

1 - «i-Size» (улучшенные детские удерживающие системы Integral Universal ISOFIX) — это категория улучшенных детских удерживающих систем, специально предназначенных для использования во всех положениях автомобильных сидений типа i-Size.
2 - Согласно Правилу ООН №129 улучшенное детское удерживающее устройство с основанием является универсальным улучшенным детским автокреслом ISOFIX, которое устанавливается при помощи фиксаторов ISOFIX.
3 - Это улучшенное детское удерживающее устройство типа «i-Size». Оно утверждено Правилом ООН № 129 для установки на автомобильных сиденьях, совместимых со стандартом «i-Size», согласно информации производителей автомобилей, которая содержится в руководстве к автомобилям.
4 - Это универсальное улучшенное детское удерживающее устройство с ремнями. Оно утверждено Правилом ООН № 129 для установки, в основном, в «универсальных положениях автомобильных сидений», согласно информации производителей автомобилей, которая содержится в руководстве к автомобилям.
5 - В случае появления сомнений обращайтесь к производителю или продавцу улучшенного детского удерживающего устройства.
6 - Детское удерживающее устройство PIPA next совместимо со следующими устройствами:

PIPA next base

ARRA base

BASE next

Для установки ARRA base см. Руководство по установке ARRA.

Для установки BASE next см. Руководство по установке BASE next.

АПРЕДУПРЕЖДЕНИЯ

Несоблюдение этих предупреждений и инструкций может привести к причинению серьезного вреда здоровью ребенка или летальному исходу.

Все ремни, удерживающие переносную люльку в автомобиле, должны быть плотно натянуты. Опорная ножка должна упираться в пол автомобиля, а ремни, удерживающие ребенка, должны быть отрегулированы по размеру его тела. Ремни не должны быть перекручены.

Поместив ребенка в данное улучшенное детское автокресло, необходимо правильно пристегнуть ремень безопасности.

Любой багаж и другие предметы должны быть надежно закреплены, так как они могут причинить травмы при аварии.

Удостоверьтесь, что улучшенное детское автокресло установлено так, чтобы оно не мешало перемещению регулируемых сидений и дверей автомобиля.

Перед тем, как переносить ребенка в переносной люльке, убедитесь, что он пристегнут ремнями, а рукоятка надежно зафиксирована в вертикальном положении.

По вопросам, связанным с обслуживанием, ремонтом и заменой деталей, обращайтесь в магазин, где было приобретено данное изделие.

Правильная установка разрешается только с использованием креплений ISOFIX.

Регулярно проверяйте направляющие ISOFIX на предмет отсутствия загрязнений и при необходимости выполняйте чистку. Надежность крепления снижается при попадании на крепление грязи, пыли, частиц пищи и т.п.

Перед покупкой данного улучшенного детского автокресла следует удостоверится, что его можно правильно установить в вашем автомобиле.

Не допускайте попадания на улучшенное детское автокресло без тканевого покрывала прямых солнечных лучей, так как оно может нагреться и вызвать дискомфорт при контакте с кожей ребенка. Перед тем, как поместить ребенка в улучшенное детское автокресло, всегда проверяйте на ощупь температуру его поверхности.

Это универсальное улучшенное детское удерживающее устройство с ремнями. Оно утверждено Правилом ООН

№ 129 для установки, в основном, в «универсальных положениях автомобильных сидений», согласно информации производителей автомобилей, которая содержится в руководстве к автомобилям.

Рост ребенка: 40–83 см; вес ребенка: ≤13 кг (возраст приблизительно до 15 месяцев).

Для использования переносной люльки с штатным ремнем безопасности ребенок должен соответствовать указанным ниже требованиям.

Вес ребенка ≤13 кг/ возраст ребенка ≤15 месяцев.

Заменять тканевую обивку улучшенного детского автокресла допускается только обивкой, рекомендованной производителем, т.к. тканевая обивка является неотъемлемой частью конструкции данного детского удерживающего устройства.

Во избежание риска падения ребенка необходимо всегда пристегивать ребенка ремнями в переносной люльке, даже если улучшенное детское автокресло не находится в автомобиле.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ помещать переносную люльку с ребенком на приподнятые поверхности. Это может стать причиной серьезной травмы и смерти ребенка.

Детали данного улучшенного детского автокресла не требуют никакой смазки.

Если автолюлька не используется регулярно, рекомендуется снять переносную люльку и основание с сиденья автомобиля.

ВСЕГДА закрепляйте ребенка в улучшенном детском автокресле даже в коротких поездках, так как именно во время них происходит большинство аварий.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ оставлять ребенка в улучшенном детском автокресле без присмотра.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ использовать бывшее в употреблении улучшенное детское автокресло или автокресло, о котором вам ничего не известно, т.к. оно может оказаться неисправным, что создаст угрозу безопасности вашего ребенка.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ использовать веревки и другие материалы для фиксации ребенка в улучшенном детском автокресле или крепления автокресла в автомобиле.

Ни одно улучшенное детское автокресло HE гарантирует полной защиты от травм в случае аварии. Однако правильное использование данного улучшенного детского автокресла уменьшает риск причинения тяжелых травм или смерти ребенка.

ЗАПРЕЩАЕТСЯ использовать улучшенное детское автокресло в положении лицом против направления движения на сиденьях, оснащенных активными фронтальными подушками безопасности. Это может привести к травмам или смертельному исходу. За дополнительной информацией обращайтесь к руководству по эксплуатации автомобиля.

ЗАПРЕЩАЕТСЯ ставить какие-либо предметы в месте расположения опорной ножки напротив основания.

ЗАПРЕЩАЕТСЯ использовать опорные точки, кроме тех, которые указаны в инструкциях и обозначены на улучшенном детском автокресле.

ЗАПРЕЩАЕТСЯ использовать улучшенное детское автокресло, пострадавшее от любого удара, даже самого незначительного. Срочно замените автокресло, т.к. в нем могут оказаться невидимые структурные повреждения после удара.

ЗАПРЕЩАЕТСЯ устанавливать данное улучшенное детское автокресло с нарушением инструкций, изложенных в настоящем руководстве. Это создает значительный риск причинения травм или смерти ребенка.

ЗАПРЕЩАЕТСЯ модифицировать улучшенное детское автокресло, а также использовать его вместе с деталями других производителей.

ЗАПРЕЩАЕТСЯ использовать улучшенное детское автокресло без тканевых деталей.

ЗАПРЕЩАЕТСЯ использовать улучшенное детское автокресло, у которого имеются повреждения или отсутствуют детали.

ЗАПРЕЩАЕТСЯ надевать на ребенка одежду большого размера, так как при этом невозможно правильно и надежно пристегнуть ребенка ремнями за плечи и между ног.

ЗАПРЕЩАЕТСЯ оставлять улучшенное детское автокресло и другие предметы непристегнутыми или незакрепленными в автомобиле, т.к. в этом случае улучшенное детское автокресло может упасть и причинить травмы пассажирам в случае резкого поворота, внезапной остановки или столкновения с другим автомобилем.

ЗАПРЕЩАЕТСЯ помещать в улучшенное детское автокресло любые предметы, кроме прокладок, рекомендованных производителем.

Инструкции должны храниться в улучшенном детском автокресле в течение всего срока эксплуатации.

Обращайте внимание на инструкции и предупреждения, приведенные в руководстве производителя автомобиля.

Комплектность

Перед сборкой данного изделия проверьте наличие всех деталей. Переносная люлька и основание могут продаваться по отдельности. При отсутствии любой из деталей обратитесь к местному торговому представителю. Для сборки не требуются инструменты.

1 Подголовник
2 Подкладка сиденья
3 Плечевые ремни
4 Вкладыш для младенцев
5 Кнопка регулировки ремней
6 Регулировочный ремень
7 Пряжка ремней
8 Боковые направляющие
9 Кнопка фиксации коляски А
10 Крепление козырька
11 Козырек
12 Рукоятка
13 Кнопка рукоятки

14 Задняя направляющая
15 Кнопка фиксации коляски В
16 Крепление ISOFIX
17 Направляющие ISOFIX
18 Кнопка регулировки опорной ножки
19 Боковой защитный экран
20 Кнопка сворачивания защитного экрана
21 Кнопка регулятора ISOFIX
22 Кнопка фиксатора переносной люльки
23 Индикатор опорной ножки
24 Отсек для хранения инструкции по эксплуатации

Руководство по эксплуатации PIPA next

Эксплуатация изделия

Вопросы установки

Данная переносная люлька предназначена для автомобильных сидений с анкерными фиксаторами i-Size ISOFIX с основанием. (1)

ЗАПРЕЩАЕТСЯ использовать улучшенное детское автокресло в положении лицом против направления движения на сиденьях, оснащенных активными фронтальными подушками безопасности. Это может привести к травмам или смертельному исходу. (2) За дополнительной информацией обращайтесь к руководству по эксплуатации автомобиля.

ЗАПРЕЩАЕТСЯ устанавливать улучшенное детское автокресло на автомобильных сиденьях, установленных лицом против хода движения или в сторону от хода движения автомобиля. (3)

Рекомендуется устанавливать данное улучшенное детское автокресло на заднем сиденье автомобиля. (4)

ЗАПРЕЩАЕТСЯ устанавливать улучшенное детское автокресло на автомобильных сиденьях, перемещающихся во время установки.

Регулировка рукоятки

1 - Рукояткупереносной люльки можно установить в 3 положения. (5)
2 - Для регулировки положения рукоятки нажмите на кнопки по обеим ее сторонам, чтобы разблокировать рукоятку. (6)-1
3 - Поверните рукоятку, чтобы зафиксировать ее со щелчком в любом из 3-х положений. (6)-2

Установка с основанием

1 - Извлеките опорную ножку из отсека для хранения. (7)
2 - Вставьте направляющие ISOFIX в точки анкерного крепления ISOFIX. (8) Направляющие ISOFIX защищают поверхность автомобильного сиденья от повреждений. Также они служат в качестве направляющих для фиксаторов ISOFIX.
3 - Нажмите на кнопку регулятора ISOFIX, чтобы отрегулировать крепления ISOFIX. (9)

4 - Совместите крепления ISOFIX с направляющими ISOFIX и вставьте оба фиксатора ISOFIX в точки анкерного крепления ISOFIX до щечка. (10)
! Убедитесь в том, что оба фиксатора ISOFIX надежно закреплены в точках крепления ISOFIX. Должно прозвучать два щелчка, и цвет индикаторов обоих креплений ISOFIX должен быть зеленым. (10)-1
! Проверьте надежность установки основания, потянув за оба крепления ISOFIX.
5 - Поставьте основание на автомобильное сиденье, выдвиньте опорную ножку до пола (11). Если индикатор опорной ножки зеленый, установка выполнена правильно, если красный - неправильно. (11)-2
! Опорная ножка устанавливается в 19 положения. Если индикатор опорной ножки красный, это значит, что опорная ножка находится в неправильном положении.
! Убедитесь, что опорная ножка полностью упирается в пол автомобиля.
! Чтобы укоротить опорную ножку, сожмите кнопку фиксатора опорной ножки и поднимите ее вверх. (11)-1 Полностью собранное основание показано на рисунке (12).
! Фиксаторы ISOFIX необходимо закрепить в точках крепления ISOFIX. (12)-1
! Правильно установите опорную ножку, чтобы индикатор стал зеленого цвета. (12)-2
6 - Чтобы снять основание, сначала нажмите вторую кнопку фиксатора (13)-1, а затем кнопку креплений (13)-2 и снимите основание с автомобильного сиденья.
7 - Нажмите на кнопку фиксатора ISOFIX, чтобы сложить фиксаторы ISOFIX.
8 - Установите переносную люльку на основание (14). Если улучшенное детское автокресло закреплено надежно, боковой защитный экран откроется, а индикатор фиксации улучшенного детского автокресла станет зеленым. (15) Боковой защитный экран, расположенный в стороне от двери, можно закрыть, как показано на рисунке (16), если он не используется.
! ! Потяните переносную люльку вверх, чтобы проверить надежность ее фиксации в основании.

9 - Чтобы отсоединить переносную люльку от основания, поднимите улучшенное детское автокресло, удерживая нажатой кнопку фиксатора люльки. (17)

Регулировка высоты

подголовника и плечевых ремней

Проверьте правильность установки высоты плечевых ремней. Выберите пару отверстий для плечевых ремней в соответствии с ростом ребенка.

! Плечевые ремни должны находиться недалеко от плеч ребенка (18), но не выше уровня плеч. (19)
! Если плечевые ремни будут расположены на неправильной высоте, ребенок может выпасть из улучшенного детского автокресла в случае ДТП.

Потяните за рычаг для регулировки подголовника (20) и при этом потяните подголовник вверх или вниз так, чтобы защелкнуть его в одном из 7 положений. Положения подголовника показаны на рис. (21).

Фиксация ребенка

Использование вкладыша для младенцев

Рекомендуется использовать весь вкладыш для младенцев ростом до 60 см или до тех пор, пока ребенок не перерастет этот вкладыш. Вкладыш для младенцев улучшает защиту от ударов.

Достаньте вкладыш для младенцев, когда плечи ребенка перестанут в нем помещаться.

Посадив ребенка в кресло, проверьте высоту плечевых ремней.

1 - Нажав на кнопку регулировки ремней, полностью вытяните два плечевых ремня улучшенного детского автокресла. (22)
2 - Нажмите на красную кнопку и расстегните пряжку ремней. (23)
3 - Поместите ребенка в переносную люльку и застегните пряжку. (25) См. рис. (24).

4 - Потяните за регулировочный ремень, чтобы затянуть плечевые ремни. (26)

! Расстояние между ребенком и плечевыми ремнями должно примерно соответствовать толщине ладони.

Козырек

1 - Расстегните застежку-молнию на передней дуге козырька. (27)
2 - Достаньте из козырька вкладыш dream drape™. (28)
3 - Прикрепите магниты, расположенные в каждом углу, к передней части переносной люльки с магнитами. (29)
4 - Окно в козырьке можно открывать для проветривания. (30)

Снятие и надевание деталей из ткани

См. рисунки (31)-(42)

Чтобы надеть детали из ткани, выполните приведенные выше действия в обратном порядке.

Установка без основания

1 - ЗАПРЕЩАЕТСЯ устанавливать переносную люльку на сиденья с поясными ремнями. (43)
2 - Данная переносная люлька предназначена только для автомобильных сидений с 3-точечными инерционными ремнями безопасности (без основания). (44)
3 - Установите переносную люльку на выбранное автомобильное сиденье. Вытяните штатный ремень безопасности автомобиля и зафиксируйте его штатной пряжкой, а штатный поясной ремень вставьте в боковые направляющие переносной люльки. (45)

! Переносную люльку запрещается использовать, если пряжка штатного ремня безопасности (гнездовая часть) слишком длинная и не позволяет надежно закрепить переносную люльку. (45)-1

4 - Вставьте диагональную часть ремня безопасности в заднюю направляющую. (46)
5 - Вытяните штатный плечевой ремень безопасности, чтобы закрепить переносную люльку прочно и надежно. (47)
6 - В установленной переносной люльке линия уровня должна находиться на уровне земли. (48)

! Штатный ремень безопасности автомобиля должен быть натянут как можно сильнее. Проверяйте его на наличие провисаний или перекручиваний.
! После установки переносной люльки всегда проверяйте, чтобы автомобильные ремни были правильно продеты и надежно закреплены пряжкой автомобильного ремня. (49)

Установка в самолете

! Помните, что безопасность ребенка не гарантируется в случае несоблюдения инструкций руководства по установке и эксплуатации.
! Следует учитывать, что установка переносной люльки на сиденье самолета отличается от установки на сиденье автомобиля.
! Следует учитывать, что для установки в самолете разрешается использовать только 2-точечный поясной ремень.
! Помните, что переносная люлька в самолете должна быть закреплена ремнем, даже если в ней никого нет.
! Следует учитывать, что переносная люлька предназначена только для использования на пассажирских сиденьях, одобренных авиакомпанией.
! Запрещается использовать переносную люльку в зоне раскрытия подушки безопасности. (2)
! Следует учитывать, что установка переносной люльки в положении лицом против хода движения разрешена только на пассажирских сиденьях, расположенных в направлении хода движения. (50)

Порядок установкипереносной люльки с помощью ремня безопасности самолета:

1 - Поставьте переносную люльку на пассажирское сиденье против направления движения самолета.
2 - Убедитесь, что рукоятка для переноски находится в крайнем верхнем положении.
3 - Проденьте ремень безопасности через обе направляющие ремня.
4 - Закройте фиксатор ремня безопасности (см. инструкции по безопасности, предоставленные авиакомпанией).
5 - Потяните за конец ремня, чтобы отрегулировать его натяжение. (51)

! Пряжка ремня безопасности ни в коем случае не должна находиться в зоне темно-зеленых направляющих ремня. (52)

Инструкции по снятию. Откройте фиксатор ремня безопасности пассажирского сиденья (см. инструкции по безопасности, предоставленные авиакомпанией). Теперь можно снять переносную люльку с пассажирского сиденья.

Очистка и уход за изделием

Очистка рамы, пластмассовых и тканевых деталей должна выполняться влажной салфеткой, без использования абразивных моющих средств и отбеливателей. Не рекомендуется использовать силиконовые смазочные материалы, так как к ним прилипает пыль и грязь.

Для обеспечения долгой эксплуатации протирайте изделие мягкой, впитывающей влагу салфеткой после использования в дождливую погоду.

Инструкции по стирке и сушке тканевых деталей приводятся на прикрепленных к ним этикетках по уходу.

Ткань имеет свойство выгорать на солнце, а также изнашиваться в ходе длительной эксплуатации даже при соблюдении всех условий и требований.

В целях безопасности используйте только оригинальные детали Nuna.

Регулярно проверяйте исправность всех компонентов изделия. Прекратите эксплуатацию изделия, если любой из его компонентов разорван, сломан или отсутствует.

NUNA International B.V. Nuna и все сопутствующие логотипы являются товарными знаками.

Руководство по эксплуатации PIPA next

Руководство по эксплуатации PIPA next

VIKTIGT! BEHÄLL DESSA ANVISNINGAR FÖR FRAMTIDA BRUK: LÄS IGENOM NOGA

Innehåll

Produktinformation 213

Produktregistrering

Garanti

Kontakt

Barnanvändningskrav
