V247W - Монитор ACER - Бесплатное руководство пользователя

Тип продукта	ЖК-монитор
Бренд	Acer
Модель	V247W
Размер экрана	24 дюйма (61 см)
Тип матрицы	IPS
Максимальное разрешение	1920 x 1200 @ 75 Гц (HDMI/DP)
Яркость	300 кд/м² (типичная)
Контрастность	100 000 000:1 макс. (ACM)
Время отклика	4 мс (серый к серому)
Углы обзора	178° горизонтальный / 178° вертикальный (CR=10)
Входные разъемы	VGA (D-Sub), HDMI (в зависимости от модели), DP (в зависимости от модели)
Динамики	2 x 2 Вт (в зависимости от модели)
Энергопотребление (работа)	28 Вт
Энергопотребление (ожидание)	0,5 Вт
Энергопотребление (выкл.)	0,3 Вт
Питание	100-240 В, 50/60 Гц
Размеры (Ш x В x Г)	533,4 x 435,45 x 217,57 мм
Вес нетто	4,73 кг
Наклон	-5° до +25°
Функции OSD	Контрастность, яркость, усиление черного, синий свет, ACM, суперрезкость, гамма, цветовая температура, режимы sRGB и т.д.
Очистка	Используйте мягкую ткань с раствором без растворителей. Не распыляйте жидкость непосредственно. Избегайте аммиака и спирта.
Безопасность	Не подвергайте воздействию дождя, влаги или солнца. Не снимайте корпус. Отключайте при повреждениях.
Ремонтопригодность	Съемная подставка. Ремонт уполномоченным специалистом.

Часто задаваемые вопросы - V247W ACER

Как очистить экран монитора Acer V247W?

Выключите монитор и отключите кабель питания. Нанесите чистящий раствор без растворителя на мягкую ткань, затем аккуратно протрите экран. Никогда не распыляйте жидкость непосредственно на экран или корпус. Не используйте средства на основе аммиака или спирта.

Как подключить монитор к компьютеру?

Убедитесь, что монитор и компьютер выключены. Подключите видеокабель (VGA, HDMI или DP) между монитором и компьютером. Подключите кабель питания монитора, затем включите оба устройства. Используйте кнопку выбора входа для выбора соответствующего источника.

Что делать, если на мониторе нет сигнала?

Проверьте, правильно ли подключен видеокабель и включен ли компьютер. Нажмите кнопку Вход для переключения источника. Если проблема не устранена, проверьте с другим кабелем или компьютером. Убедитесь, что разрешение поддерживается (макс. 1920x1200).

Как настроить параметры отображения (яркость, контрастность)?

Нажмите кнопку Меню/Навигация для открытия экранного меню (OSD). Используйте стрелки для перехода к опциям, таким как Яркость, Контрастность и т.д. Снова нажмите для регулировки значения. Для выхода нажимайте кнопку Меню до закрытия.

Какое рекомендуемое родное разрешение?

Родное разрешение — 1920 x 1200. Для оптимального качества установите это разрешение на компьютере. Входы HDMI/DP поддерживают до 75 Гц, VGA — до 60 Гц.

Совместим ли монитор с креплением VESA?

Подставка съемная, но в руководстве не указана совместимость с VESA. Обратитесь на сайт поддержки Acer для получения подробной информации о креплении. Обычно мониторы Acer этой серии могут поддерживать крепление VESA 100x100 мм, но проверьте характеристики вашей модели.

Как экономить электроэнергию с этим монитором?

Используйте режим Ожидание, потребляющий 0,5 Вт. Полностью выключайте монитор, когда он не используется (0,3 Вт). Можно также включить функцию ACM (Adaptive Contrast Management) для оптимизации контрастности и снижения энергопотребления.

Что делать при дефекте пикселей или аномальном изображении?

ЖК-экраны могут иметь несколько дефектных пикселей в пределах отраслевых норм. Если проблема значительна, обратитесь в сервисный центр Acer. Сначала попробуйте использовать функцию Автонастройка (для аналогового входа) или сбросить настройки через меню OSD.

Можно ли использовать монитор с игровой консолью?

Да, если ваша консоль имеет выход HDMI или VGA. Подключите ее к соответствующему входу. Монитор поддерживает сигнал 1920x1200 при 60 Гц через HDMI. Для лучшей производительности включите режим Игра в настройках OSD, если он доступен.

Как утилизировать монитор по окончании срока службы?

Не выбрасывайте монитор вместе с бытовыми отходами. Сдайте его в пункт сбора отходов электрического и электронного оборудования (WEEE). Обратитесь в местную администрацию или службу, чтобы узнать пункты сбора. Переработка сохраняет природные ресурсы и защищает окружающую среду.

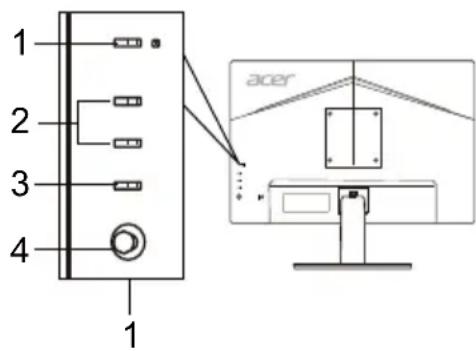

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ V247W ACER

№ 3妾мент Onисанne
1	Кноркa/Инданкатор питань	Вълочениe/Бълочениe монитор. Синий цьет означаet, уто пигане Вълочени. Желтыцьет обозначаet ржим охидан�я/ энегостержени.
2	Горчая клавиша 1, 2 Кнорки	НаджмITE, чьбы akтувироваыфункцию, Заданную поль зователем ддя рогячey Клавиши.
3	Кнôн	НаджмITE Ддя пereклочении Источников Вхова.
4	Кнорka habиration/ OK	НаджмITE, чьбы Вьзвоть Meню OSD, a заlem Исплъзейе сдя пereхoda К hyжно функции. чьбы Вьбраьт л妾мент, нажмITE На Кнорку сюва.

Правила по технике безопасности

Примечание FCC

Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако нет никакой гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи при приеме радио- или телевизионного сигнала, что можно определить, включая и выключая устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько следующих действий:

• Переориентировать или переместить приемную антенну.
• Увеличить расстояние между устройством и приемником.
• Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию.

Декларация соответствия CE

Настоящим компания Acer Inc. заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установления требований к экодизайну энергопотребляющих продуктов.

Примечание:

Примечание: Экранированные кабели

Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости.

Примечание:

Монитор Acer предназначен для отображения и воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей.

Примечание: Периферийные устройства

К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. п.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов.

Предупреждение

Изменения и модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникации.

Условия эксплуатации

Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации.

Примечание: для пользователей Канады

Данное цифровое устройство класса B соответствует стандарту CAN ICES-003(B)/NMB-003(B).

LCD pahen	Урразлavingа сисема TFTцетен LCD диспени
	Размер 24"W (61 cm)
	Сълпа на пькSELITE 0,270 MM (X) x 0,270 MM (B)
	Ярков	300 cd/m2 (т��нина)
	Конtrapsг.T 10000000:1 Мбс. (ACM)
	Бъл на виддане 178° (X) 178° (B) (CR=10)
	Верeme за р�кшия 4 ms (G do G)
	Тил на падела	In-Plane Switching (Завлтыне на криstалите в седа равлина)
	Хорозонтailing чесота	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Верима на чесота	VGA/HDMI/DP: 56 - 76 Hz
Lфове на диспени		16,7 мiliонoga
Dol Clock (Чеб耗费 на сканирaine)		193,71 MHz
Мakсmaлно на рezолюця		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Консуальna на有很大егия(пriу 200ΗΝΙΑ)	Вълочenvе ржим 28 W
	Ржим на поожим 0,5 W
	Изκлочenvе ржим 0,3 W
Вхodен koнектор		D-SubHDMI (само за мodyдел с в��.HDMI)DP (само за мodyдel с в�� DP)
Вхodен вideо синани		Аналогов: 0,7 Vp-r (стадартей), 75 OHM, поалогенеHDMI (само за мodyдel с в��.HMI) (олция)DP (само за мodyдel с в�� DP) (олция)
Говорiteл 2 W x 2 (само за мodyдel с audим в��) (огця)
Мakсmaлно на размер на有很大ега		Хорозонтailing: 528,2 MMBertikkanen: 342,4 MM
Източник на зхарвае 100 - 240 V, 50/60 Hz
Екогогуни съобрахенья		Равлоные Temпература: 0°do 40°CTemпература на съхарhausen: -20°do 60°C
		Равлоные влажноct: 20%do 80%
Размери 533,4 (Ш) x 435,45 (В) x 217,57 (Д) MM
Terno (N.W.)		4,73 кг (нето)
Сtleцшни рытаться на мөханлэма		Нakлаянe: -5°do +25°Върени: HeKоригогане на в��сочина: HeOc: HeСтода c поалхны крач: Дa
Външни рытаться 3a урразлени	Клочьпни	Бъон на зхарваенetoБързklавиш 1Бързklавиш 2
	Фьншни	Конtrа'tСъростПосдага на чернite oblastructBlue LightBkn./Изкл. на ACMCyneyр оcentroTaХорizontална пол清爽а (само за мodyдel с саналогов Вхд)Верима пол清爽а (само за мodyдel с саналогов Вхд)Часовник (само за мodyдel с саналогов Вхд)Фоксс (само за мodyдel с саналогов Вхд)АстMATУнна кONDIFгурайna (само за мodyдel с саналогов Вхд)ГамаТьмогатура на有很大етаРжимs sRGBРжим Ива на сивOTOHаситеност в 6有很大ета
Сtleцшдддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳пппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппп? Бъншни рытаться 3a урразлени

Откройте руководства и другие документы для вашего продукта на Acer на официальном веб-сайте Acer.

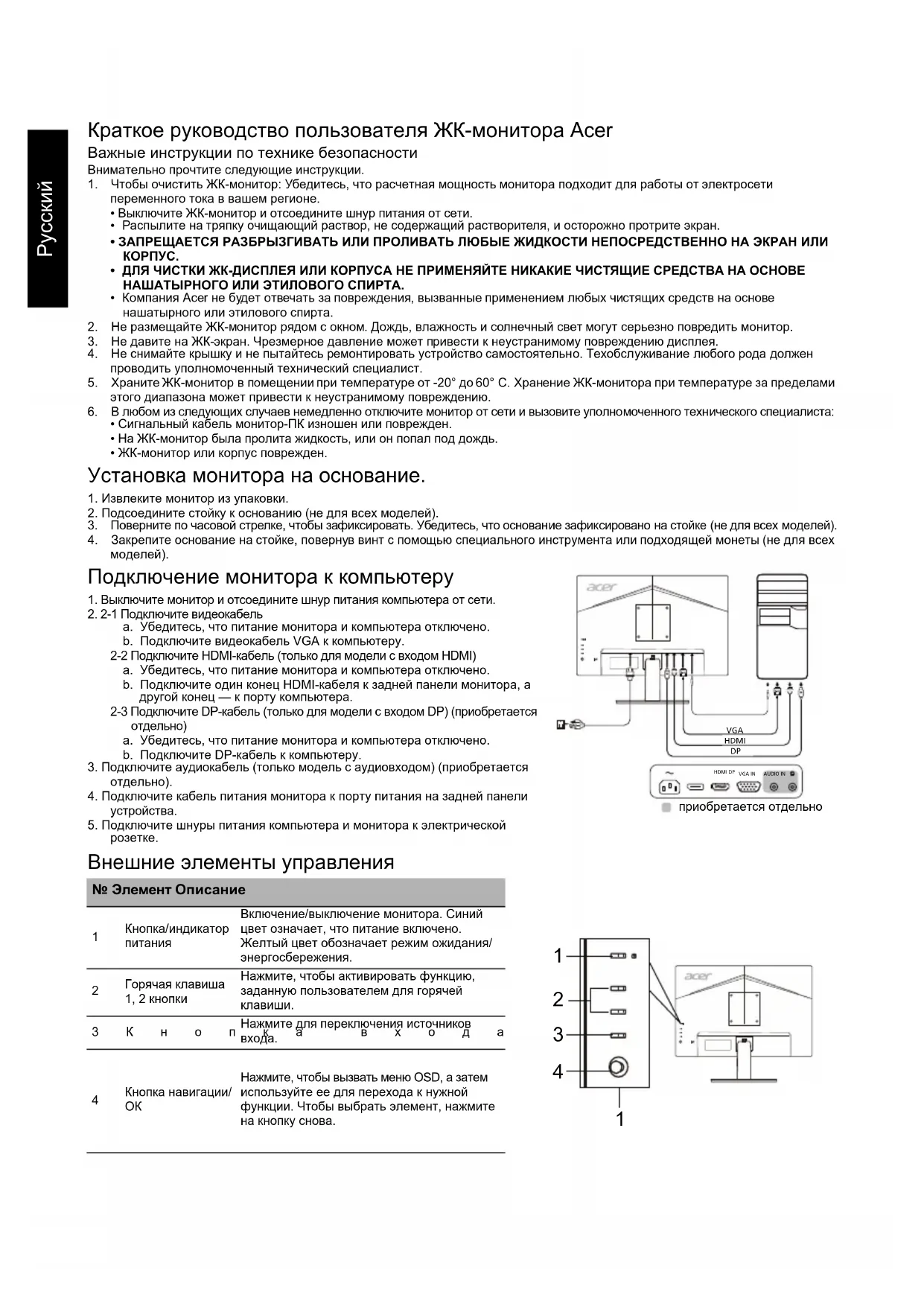

Руководство по установке ЖК-монитора Acer

Подключение монитора к основанию

1. Выньте монитор из упаковки. 2. Прикрепите подставку к основанию (для некоторых моделей). 3. Поверните по часовой стрелке, чтобы зафиксировать. Основание должно быть зафиксировано на подставке (для некоторых моделей). 4. Закрепите основание на подставке, повернув винт с помощью специального инструмента или монеты (для некоторых моделей).

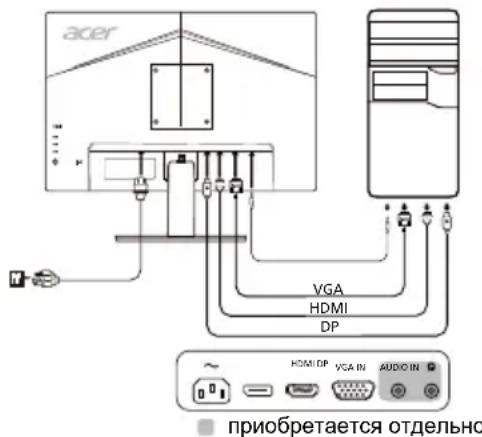

Подключение монитора к компьютеру

1. Выключите монитор и выньте кабель питания компьютера.
2. 2-1 Подключение видеокабеля

a. Проверьте, что монитор и компьютер выключены. b. Подключите видеокабель к компьютеру.

2-2 Під'єднайте кабель HDMI (лише для моделей з входом HDMI)

a. Перевірте, щоб монітор та комп'ютер були вимкнені. b. Під'єднайте один кінець кабелю HDMI до задньої панелі монітора, а інший кінець — до роз'єму на комп'ютері.

2-3 Під'єднайте кабель D-Sub (лише для моделей з входом D-Sub) (додатково)

a. Перевірте, щоб монітор та комп'ютер були вимкнені. b. Під'єднайте кабель D-Sub до комп'ютера

3. Під'єднайте аудіокабель (лише для моделей з аудіовходом) (додатково) 4. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора. 5. Вставте кабель живлення комп'ютера та монітора в найближчу розетку.

Зовнішні елементи керування

Примітка. Користуйтесь каналом

Цей пристрій відповідає стандарту CAN ICES-003(B)/NMB-003(B).
