Produkttyp	LCD-monitor
Märke	Acer
Modell	V247W
Skärmstorlek	24 tum (61 cm)
Paneltyp	IPS
Maximal upplösning	1920 x 1200 @ 75 Hz (HDMI/DP)
Ljusstyrka	300 cd/m² (typisk)
Kontrast	100 000 000:1 max (ACM)
Svarstid	4 ms (grå till grå)
Betraktningsvinklar	178° horisontell / 178° vertikal (CR=10)
Ingångskontakter	VGA (D-Sub), HDMI (beroende på modell), DP (beroende på modell)
Högtalare	2 x 2 W (beroende på modell)
Strömförbrukning (aktiv)	28 W
Strömförbrukning (standby)	0,5 W
Strömförbrukning (avstängd)	0,3 W
Strömförsörjning	100-240 V, 50/60 Hz
Mått (B x H x D)	533,4 x 435,45 x 217,57 mm
Nettovikt	4,73 kg
Lutning	-5° till +25°
OSD-funktioner	Kontrast, ljusstyrka, svartförstärkning, blått ljus, ACM, super skärpa, gamma, färgtemperatur, sRGB-lägen, etc.
Rengöring	Använd en mjuk trasa med lösningsmedelsfri lösning. Spraya inte vätska direkt. Undvik ammoniak och alkohol.
Säkerhet	Utsätt inte för regn, fukt eller solljus. Ta inte bort höljet. Koppla bort vid skada.
Reparerbarhet	Avtagbart stativ. Reparation av auktoriserad tekniker.

Vanliga frågor - V247W ACER

Hur rengör jag skärmen på Acer V247W-monitorn?

Stäng av monitorn och koppla bort strömkabeln. Spraya en lösningsmedelsfri rengöringsvätska på en mjuk trasa, torka sedan skärmen försiktigt. Spraya aldrig vätska direkt på skärmen eller höljet. Använd inte produkter som innehåller ammoniak eller alkohol.

Hur ansluter jag monitorn till en dator?

Se till att monitorn och datorn är avstängda. Anslut videokabeln (VGA, HDMI eller DP) mellan monitorn och datorn. Anslut strömkabeln till monitorn, slå sedan på båda enheterna. Använd ingångsknappen för att välja rätt källa.

Vad gör jag om monitorn inte visar någon signal?

Kontrollera att videokabeln är korrekt ansluten och att datorn är på. Tryck på Ingång-knappen för att byta källa. Om problemet kvarstår, testa med en annan kabel eller dator. Se till att upplösningen stöds (max 1920x1200).

Hur justerar jag visningsinställningarna (ljusstyrka, kontrast)?

Tryck på knappen Meny/Navigering för att öppna skärmmenyn (OSD). Använd pilarna för att navigera till alternativ som Ljusstyrka, Kontrast, etc. Tryck igen för att justera värdet. För att avsluta, tryck på Meny-knappen tills du kommer ut.

Vilken är den rekommenderade ursprungliga upplösningen?

Den ursprungliga upplösningen är 1920 x 1200. För bästa kvalitet, ställ in datorn på denna upplösning. HDMI/DP-ingångar stöder upp till 75 Hz, VGA upp till 60 Hz.

Är monitorn kompatibel med VESA-fäste?

Stativet är avtagbart, men manualen anger inte VESA-kompatibilitet. Kontrollera Acers supportsida för monteringsdetaljer. I allmänhet kan Acer-monitorer i denna serie stödja ett VESA-fäste på 100x100 mm, men kontrollera specifikationerna för din modell.

Hur sparar jag energi med denna monitor?

Använd Standby-läget som förbrukar 0,5 W. Stäng av monitorn helt när den inte används (0,3 W). Du kan också aktivera ACM (Adaptive Contrast Management) för att optimera kontrasten och minska förbrukningen.

Vad gör jag vid pixelfel eller onormal bild?

LCD-skärmar kan ha några defekta pixlar inom industrins gränser. Om problemet är allvarligt, kontakta Acers kundtjänst. Försök först använda Auto-justering (för analog ingång) eller återställ inställningarna via OSD-menyn.

Kan jag använda monitorn med en spelkonsol?

Ja, om din konsol har en HDMI- eller VGA-utgång. Anslut den till motsvarande ingång. Monitorn stöder signal 1920x1200 vid 60 Hz via HDMI. För bättre prestanda, aktivera Spel-läget i OSD-alternativen om det finns.

Hur återvinner jag monitorn vid slutet av dess livslängd?

Kasta inte monitorn med hushållsavfall. Lämna den på en insamlingsplats för avfall från elektrisk och elektronisk utrustning (WEEE). Kontakta din kommun eller lokal service för insamlingsställen. Återvinning sparar naturresurser och skyddar miljön.

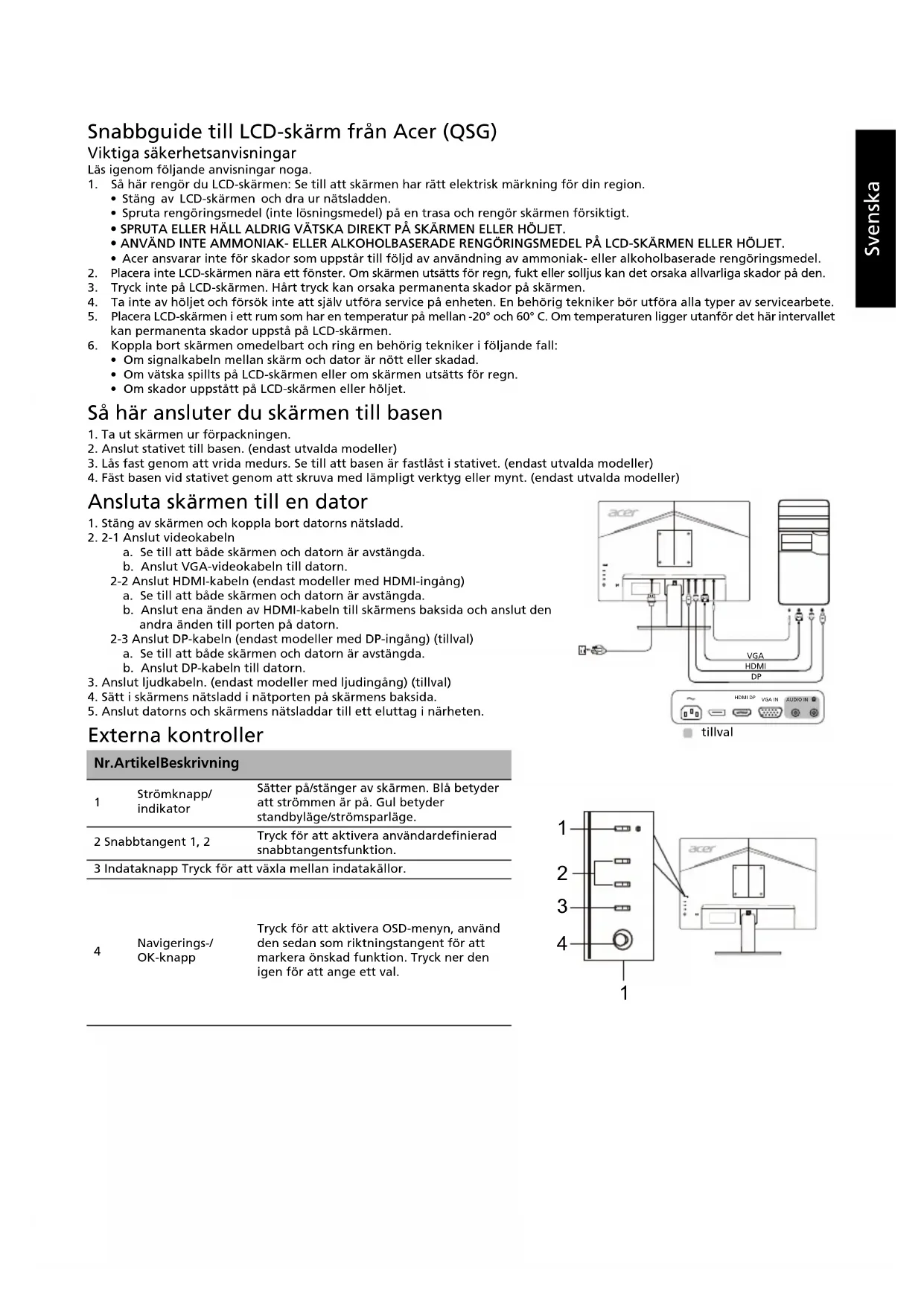

BRUKSANVISNING V247W ACER

Läs igenom följande anvisningar noga.

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.
5. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
6. Acer ansvarar inte för skador som uppstått till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
7. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
8. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
9. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
10. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför detta intervall kan permanenta skador uppstå på LCD-skärmen.
11. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
12. Om signalkabeln mellan skärm och dator är nött eller skadad.
13. Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
14. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

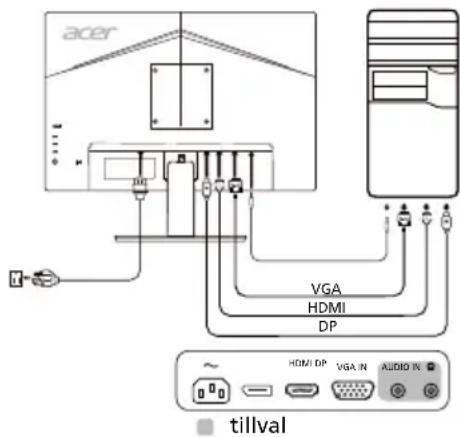

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-videokabeln till datorn.

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.

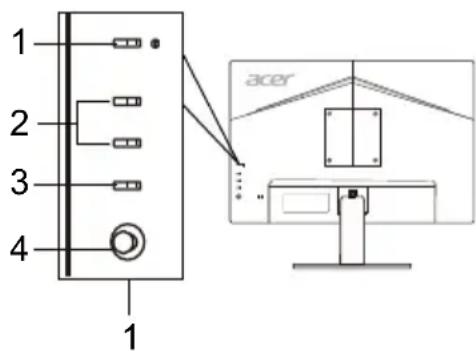

Externa kontroller

Nr.	Article	Beskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck für att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck für att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck für att aktivera OSD-menyn, använd den sedan som riktrningstangent für att markera önskad Funktion. Tryck ner denigen für att ange ett val.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna. Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. - Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i CAN ICES-003(B)/NMB-003(B).

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 24"W (61 cm)
	Pixelavstand 0,270 mm	(H) x 0,270 mm (V)
	Ljusstyrka	300 cd/m2(typiskt)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstud 4 ms (G till G)
	Paneltyp In-Plane Switching
	H-frekvens	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-frekvens VGA/HDMI	DP: 56 - 76 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens 193,71 MHz
Högsta upplösning		VGA: 1920 x 1200 vid 60 HzHDMI/DP: 1920 x 1200 vid 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiförbrukning(vid 200 cd/m2)	På-läge 28 W
	Viloläge 0,5 W
	Av-läge 0,3 W
Ingängskontakt		D-SubHDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)
Videosignalsingäng		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (endast modeller med HDMI-ingäng) (tilval)DP (endast modeller med DP-ingäng) (tilval)
Högtalare 2 W x 2 (endast modeller med ljudingäng) (tilval)
Största skärmsstorlek		Horisontell: 528,2 mmVertikalt: 342,4 mm
Strömkälla		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid förvaring: -20° till 60° CFuktighet vid drift: 20 % till 80 %
Mätt		533,4 (B) x 435,45 (H) x 217,57 (D) mm
Vikt (netto)		4,73 kg (netto)
Mekaniska specificationer		Lutnig: -5° till +25°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala kontroller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2StrömknappSnabbtangent 1Snabbtangent 2Indaten Meny/Navigerings/OK
	Funktioner	KrontrastLjusstyrkaFörstärk svartBlätt liusACM på/avSuperskärpaH-position (endast modeller med analog ingäng)V-position (endast modeller med analog ingäng)Klocka (endast modeller med analog ingäng)Fokus (endast modeller med analog ingäng)Autokonfiguration (endast modeller med analog ingäng)GammaFärengematterLagensRGBGräskalelage6-axlad färemgättnad6-axlad färengton
Specifikationerna varierar after modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.
