V247W - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Bränd	Acer
Mudel	V247W
Ekraani suurus	24 tolli (61 cm)
Paneeli tüüp	IPS
Maksimaalne eraldusvõime	1920 x 1200 @ 75 Hz (HDMI/DP)
Heledus	300 cd/m² (tüüpiline)
Kontrastsus	100 000 000:1 max (ACM)
Reageerimisaeg	4 ms (hallist hallini)
Vaatenurgad	178° horisontaalne / 178° vertikaalne (CR=10)
Sisendpistikud	VGA (D-Sub), HDMI (olenevalt mudelist), DP (olenevalt mudelist)
Kõlarid	2 x 2 W (olenevalt mudelist)
Elektritarbimine (töörežiim)	28 W
Elektritarbimine (ooterežiim)	0,5 W
Elektritarbimine (väljalülitatud)	0,3 W
Toiteallikas	100-240 V, 50/60 Hz
Mõõtmed (L x K x S)	533,4 x 435,45 x 217,57 mm
Netokaal	4,73 kg
Kallutamine	-5° kuni +25°
OSD funktsioonid	Kontrastsus, heledus, musta võimendus, sinine valgus, ACM, super teravus, gamma, värvitemperatuur, sRGB režiimid jne.
Puhastamine	Kasutage pehmet lappi ilma lahustiteta puhastusvedelikuga. Ärge pihustage vedelikku otse ekraanile. Vältige ammoniaaki ja alkoholi.
Ohutus	Ärge jätke vihma, niiskuse ega päikese kätte. Ärge eemaldage korpust. Kahjustuse korral ühendage lahti.
Remonditavus	Eemaldatav alus. Remont volitatud tehniku poolt.

Korduma kippuvad küsimused - V247W ACER

Kuidas puhastada Acer V247W monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastuslahust pehmele lapile, seejärel pühkige ekraani õrnalt. Ärge kunagi pihustage vedelikku otse ekraanile ega korpusele. Ärge kasutage ammoniaaki ega alkoholi sisaldavaid tooteid.

Kuidas ühendada monitor arvutiga?

Veenduge, et monitor ja arvuti on välja lülitatud. Ühendage videokaabel (VGA, HDMI või DP) monitori ja arvuti vahel. Ühendage monitori toitejuhe, seejärel lülitage mõlemad seadmed sisse. Kasutage sisendnuppu sobiva allika valimiseks.

Mida teha, kui monitor ei näita signaali?

Kontrollige, et videokaabel on korralikult ühendatud ja arvuti on sisse lülitatud. Vajutage nuppu Sisend allika vahetamiseks. Kui probleem püsib, proovige teise kaabli või arvutiga. Veenduge, et eraldusvõime on toetatud (max 1920x1200).

Kuidas reguleerida kuvaseadeid (heledus, kontrastsus)?

Vajutage nuppu Menüü/Navigeerimine ekraanimenüü (OSD) avamiseks. Kasutage noolenuppe, et liikuda valikuteni nagu Heledus, Kontrastsus jne. Vajutage uuesti väärtuse reguleerimiseks. Väljumiseks vajutage menüünuppu kuni väljumiseni.

Mis on soovitatav natiivne eraldusvõime?

Natiivne eraldusvõime on 1920 x 1200. Parima kvaliteedi saavutamiseks seadistage arvuti sellele eraldusvõimele. HDMI/DP sisendid toetavad kuni 75 Hz, VGA kuni 60 Hz.

Kas monitor ühildub VESA kinnitusega?

Alus on eemaldatav, kuid juhend ei täpsusta VESA ühilduvust. Paigaldusdetailide vaatamiseks külastage Aceri tugilehte. Üldiselt toetavad selle seeria Aceri monitorid 100x100 mm VESA alust, kuid kontrollige oma mudeli spetsifikatsioone.

Kuidas selle monitoriga energiat säästa?

Kasutage Ooterežiimi, mis tarbib 0,5 W. Lülitage monitor täielikult välja, kui seda ei kasutata (0,3 W). Samuti saate aktiveerida ACM (Adaptiivne kontrasti haldus) funktsiooni kontrasti optimeerimiseks ja tarbimise vähendamiseks.

Mida teha pikslivea või ebanormaalse pildi korral?

LCD-ekraanidel võib olla mõningaid defektseid piksleid tööstuse piirides. Kui probleem on oluline, võtke ühendust Aceri müügijärgse teenindusega. Proovige kõigepealt kasutada Automaatseadistus funktsiooni (analoogsisendi korral) või lähtestage seaded OSD menüü kaudu.

Kas ma saan monitori kasutada mängukonsooliga?

Jah, kui teie konsoolil on HDMI või VGA väljund. Ühendage see vastavasse sisendisse. Monitor toetab HDMI kaudu signaali 1920x1200 60 Hz. Parema jõudluse saavutamiseks aktiveerige OSD suvandites Mängurežiim, kui see on saadaval.

Kuidas monitori kasutuselt kõrvaldada (ringlusesse võtta)?

Ärge visake monitori olmejäätmete hulka. Viige see elektri- ja elektroonikaseadmete jäätmete kogumispunkti. Kogumispunktide leidmiseks võtke ühendust oma kohaliku omavalitsuse või teenindusega. Ringlussevõtt säästab loodusvarasid ja kaitseb keskkonda.

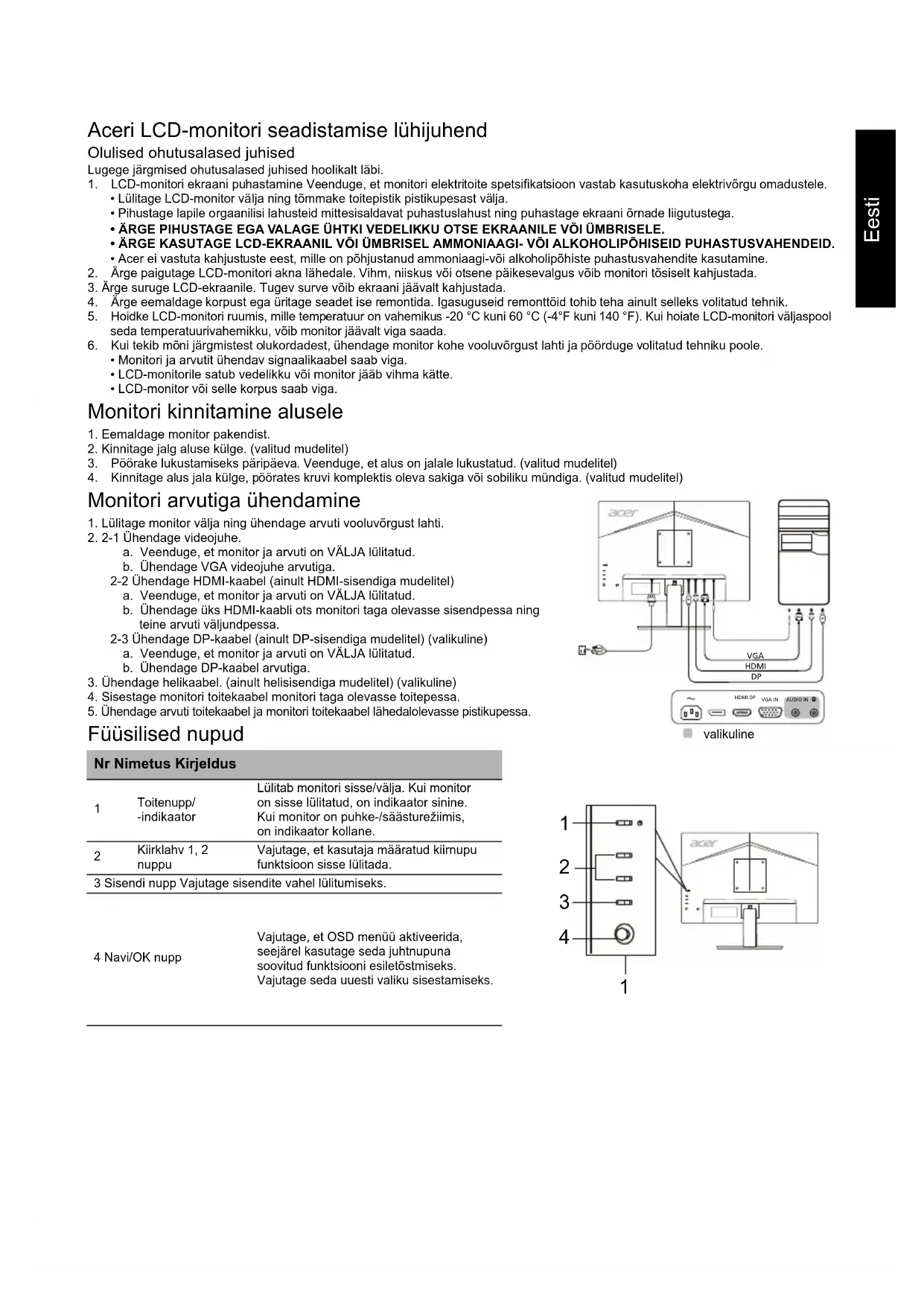

KASUTUSJUHEND V247W ACER

Lugege järgmised ohutusalased juhised hoolikalt labi.

1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoe spetsifikatsoon vastab kasutskoha elektrivorgu odustustele.

Lulitage LCD-monitor valja ning tommake toitepistik pistikupesast valja.
- Pihustage lapile organilisi lahusteid mittesisaldavat puhastuslahust ning puhistage ekraani ornade liigutustega.
- ARGE PIHUSTAGE EGA VALAGE UHTKI VEDELIKKU OTSE EKRAANILE VÖI UMBRISELE.
- ARGE KASUTAGE LCD-EEKRAANIL VÖI ÜMBRISEL AMMONIAAGI-VÖI ALKOHOLIPÖHISEID PUHASTUSVAHENDEID.
- Acer ei vastuta kahjustuste eest, mille on pohjustanud ammoniaagi-voi alkoholiphiste puhasusvahendite kasutamine.

1. Arge paigutage LCD-monitori akna lahedale. Vihm, niiskus voi otsene päikevalgus voib monitori tösiselt kahjustada.

2. Arge suruge LCD-ekraanile. Tugev surve voib ekraani jävalt kahjustada.

3. Arge eemaldage korpust ega uritage seadet ise remontida. Igasuguseid remonttoid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori valjaspool seda temperatuurivahemikku, voib monitor jävalt viga saada.

5. Kui tekib moni järgmistest olukordadest, ühendage monitor kohe vooluvörgust lahti ja poörduge volitatud tehniku poole.

6. Monitori ja arvutit uhendav signaalikaabel saab viga.

7. LCD-monitorile satub vedelikku voi monitor jäab vihma käte.
8. LCD-monitor võiSELL corpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jal aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks paripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala kulge, poorates kruvi komplektis oleva sakiga voi sobiliku mundiga. (valitud mudelitel)

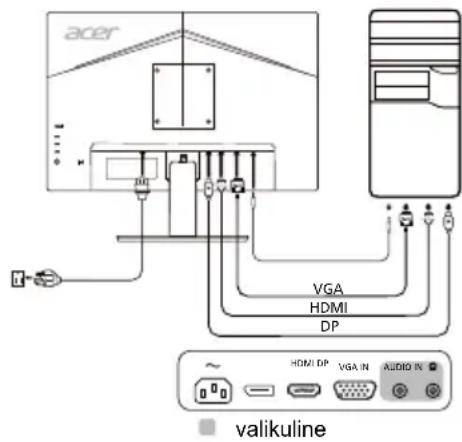

Monitori arvutiga ühendamine

1. Lulitage monitor välja ning ühendage arvuti vooluvörgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VALJA lulitatud.
b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VALJA Iulitatud.
b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VALJA lilitatud.
b. Ühendage DP-kaabel arvutiga.

1. Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Uhendage arvuti toitekaabel ja monitori toitekaabel lahedalolevasse pistikupessa.

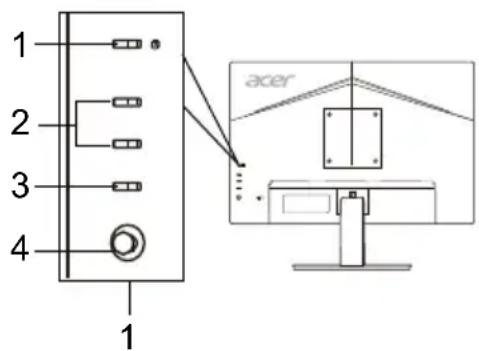

Füusilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säustureziimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja märaratud kiirnupu funktsion sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katse tulemused naitavad, et seade vastab FCC eeskirjade osas 15 satestatud B-klassi digitaalseadmele kehtivatele piirmäräridele. Need piirmärarad peaksid tagama moistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulike häireid, kui seadet ei paigaldada ja kasutata kooskolas juhistega.

Siiski ei saa ka kogi juhiste taitmisel tagada, et konkreetses paigaldises haireid ei teki. Kui seade pohjustab raadio- voi televisionovastuvotu kahjulike haireid, mille kindlakstegemiseks voib seadme valja ja uesti sisse lulitada, soovitame votta hairete korvaldamiseks uhe voti mitu jargmistest meetmetest.

• Suunake voi paigutage vastuvöttev antenn ümber.
• Suurrendage seadme ja vastuvotja vahelist kaugust.
• Ühendage seade vastuvötja toitevörgust eraldatud toitevörku.
  Kusige abi edasimuujalt voi kogenud raio-/televisooniinsenerilt.

CE nouetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et konealune LCD-monitor vastab EMU direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlik aine t direktiivi 2011/65/EL ja direktiivi 2009/125/EU, mis kasitleb raamistiku kehtestamist energiamojuga toodete ökdisaini nouete satestamiseks, pohinouetele ja muudele asjaomastele satetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMU eeskirjade taitmises tuleb igasugused digitaalseadmete vahelised uhendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega vöib ühendada ainult B-klassi piirmaaradele vastavuse tertifikaadiga valisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifkaadita valisseadmete kasutamisega kaasnevad toenäoliset raadio- ja televisioninivastuvotu Häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused voi modifikatsionid vovad tuhistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema taidetud kaks jargmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu votta kahjulikke raadiohäireid, muu hulgas seadme tod negativselt mojutada voivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

See B-klassi digitaalseade vastab standardile CAN ICES-003(B)/NMB-003(B).

Elektri- ja elektrokonikaseadmete jaatmete korvaldamine Euroopa Liidu olmekasutajate poolt

See tootel voi toote pakendil oev tingmark naitab, et toodet ei tohi korvaldada koos muude olmejaatmetega. Selle asemel olete kohustatud kasutamiskolbmatuks muutunud seadme korvaldama, andes selle üle kohlukus elektri- ja elektroinikaseadmete jaatmete kogumiskohas. Kasutamiskolbmatuks muutunud seadmete eraldi kogumine ja ringlussevotmine nende jaatmekaitlusssteemi sattumise kohas aitatb loodusvarasid saasta ning tagada jaatmete ringlussevotmise inimeste tervist ja keskkonda voimalikult vahe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskolbmatuks muutunud seadmed ringlussevotmiseks viia, saate kohlukst omavalitsusest, oma jaatmeveoteenuse osutajalt voi poest, kust toote Ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpöhmöte VärvilineFT LCD
	Suurus 24"W (61 cm)
	Piksli mötmied 0,270 mm (H) × 0,270 mm (V)
	Heledus	300 cd/m2(tüpline)
	Kontrastus Max 100000000:1 (ACM)
	Vaatenurk 178°(H) 178°(V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni)
	Paneelli tüup IPS
	H-sagedus	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-sagedus	VGA/HDMI/DP: 56 - 76 Hz
Värvitäpsus		16,7 Million
Pikslisagedus		193,71 MHz
Maksimaalne lahutusvöime		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Isehäldestumine VESA DDCCI/DDC2B
Toitevöimsus(200 nitjuures)	Sisselūlittatuna 28 W
	Puhkerežiimis 0,5 W
	Väljalūlittatuna 0,3 W
Sisendpistik		D-SubHDMI (ainult HDMI-sisendiga mudelitet)DP (ainult DP-sisendiga mudelitet)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, PositiiveneHDMI (ainult HDMI-sisendiga mudelitet) (valikuline)DP (ainult DP-sisendiga mudelitet) (valikuline)
Kōlarid 2 W × 2 (ainult helisisendiga mudelitet) (valikuline)
Ekraani maksimaised möötmied		Horisontaalne: 528,2 mmVertikaalne: 342,4 mm
Toiteaillkas 100-240 V, 50/60 Hz
Keskkonnatingimused		Töotemperatuur: 0 °C kuni 40 °CSäiliramtemperatuur: -20 °C kuni 60 °CÖhuniskus tõökeskonnas: 20% kuni 80%
Möötmied 533,4 (L) × 435,45 (K) × 217,57 (S) mm
Mass (netomass) 4,73 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +25°Poördenurk: eiKörguse reguleerimisvahemik: eiPoördepunkt: elLahtivöetav jalg: jah
Füülilised nupud	Lültid/nupud	Toitenupp Kirrklahy 1 Kirrklahy 2
	Funktsionid	Kontrastus Heledus Musta vöimendus Sinen tuli ACM sisse/välja Ülteravus H-asend (ainult analoogsisendiga mudelitet)V-asend (ainult analoogsisendiga mudelitet)Seregus (ainult analoogsisendiga mudelitet)Teravus (ainult analoogsisendiga mudelitet)Amaaatseadistus (ainult analoogsisendiga mudelitet)Gamma Värvtemperatuur Režiimid sRGB Halliskaala režiim 6-tejline kūllastus 6-tejline toon
Tehnilised andmed erinevad mudeliti ja/vöi piirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klendiitoe veebisaidilt.
