ประเภทผลิตภัณฑ์	จอ LCD
ยี่ห้อ	Acer
รุ่น	V247W
ขนาดหน้าจอ	24 นิ้ว (61 ซม.)
ประเภทแผงจอ	IPS
ความละเอียดสูงสุด	1920 x 1200 @ 75 Hz (HDMI/DP)
ความสว่าง	300 cd/m² (ทั่วไป)
อัตราส่วนคอนทราสต์	100,000,000:1 สูงสุด (ACM)
เวลาตอบสนอง	4 ms (เทาไปเทา)
มุมมอง	178° แนวนอน / 178° แนวตั้ง (CR=10)
ขั้วต่ออินพุต	VGA (D-Sub), HDMI (ขึ้นอยู่กับรุ่น), DP (ขึ้นอยู่กับรุ่น)
ลำโพง	2 x 2 W (ขึ้นอยู่กับรุ่น)
การใช้พลังงาน (เปิดเครื่อง)	28 W
การใช้พลังงาน (สแตนด์บาย)	0.5 W
การใช้พลังงาน (ปิดเครื่อง)	0.3 W
แหล่งจ่ายไฟ	100-240 V, 50/60 Hz
ขนาด (กว้าง x สูง x ลึก)	533.4 x 435.45 x 217.57 มม.
น้ำหนักสุทธิ	4.73 กก.
การปรับเอียง	-5° ถึง +25°
ฟังก์ชัน OSD	คอนทราสต์, ความสว่าง, boost สีดำ, แสงสีฟ้า, ACM, ความคมชัด, แกมมา, อุณหภูมิสี, โหมด sRGB ฯลฯ
การทำความสะอาด	ใช้ผ้านุ่มกับน้ำยาที่ไม่มีตัวทำละลาย อย่าฉีดของเหลวโดยตรง หลีกเลี่ยงแอมโมเนียและแอลกอฮอล์
ความปลอดภัย	อย่าให้ถูกฝน ความชื้น หรือแสงแดด อย่าถอดเปลือก ถอดปลั๊กหากเกิดความเสียหาย
การซ่อมบำรุง	ถอดขาตั้งได้ ซ่อมโดยช่างผู้รับอนุญาต

คำถามที่พบบ่อย - V247W ACER

วิธีทำความสะอาดหน้าจอ monitor Acer V247W?

ปิด monitor และถอดสายไฟ ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้านุ่ม แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

วิธีเชื่อมต่อ monitor กับคอมพิวเตอร์?

ตรวจสอบว่า monitor และคอมพิวเตอร์ปิดอยู่ เสียบสายวิดีโอ (VGA, HDMI หรือ DP) ระหว่าง monitor กับคอมพิวเตอร์ เสียบสายไฟของ monitor แล้วเปิดเครื่องทั้งสอง ใช้ปุ่ม Input เพื่อเลือกแหล่งสัญญาณที่เหมาะสม

ทำอย่างไรถ้า monitor ไม่แสดงสัญญาณ?

ตรวจสอบว่าสายวิดีโอต่อแน่นดีและคอมพิวเตอร์เปิดอยู่ กดปุ่ม Input เพื่อเปลี่ยนแหล่งสัญญาณ หากยังไม่หาย ให้ทดสอบกับสายหรือคอมพิวเตอร์เครื่องอื่น ตรวจสอบว่าความละเอียดรองรับ (สูงสุด 1920x1200)

วิธีปรับตั้งค่าการแสดงผล (ความสว่าง, คอนทราสต์)?

กดปุ่ม Menu/Navigation เพื่อเปิดเมนู OSD ใช้ลูกศรเลื่อนไปยังตัวเลือกเช่น Brightness, Contrast เป็นต้น กดอีกครั้งเพื่อปรับค่า กด Menu จนออกเพื่อออก

ความละเอียดดั้งเดิมที่แนะนำคือเท่าใด?

ความละเอียดดั้งเดิมคือ 1920 x 1200 เพื่อคุณภาพที่ดีที่สุด ให้ตั้งค่าคอมพิวเตอร์ที่ความละเอียดนี้ อินพุต HDMI/DP รองรับสูงสุด 75 Hz, VGA สูงสุด 60 Hz

monitor รองรับการติดตั้ง VESA หรือไม่?

ถอดขาตั้งได้ แต่คู่มือไม่ได้ระบุการรองรับ VESA ดูรายละเอียดการติดตั้งได้ที่เว็บไซต์สนับสนุนของ Acer โดยทั่วไป monitor Acer รุ่นนี้สามารถรองรับขายึด VESA 100x100 มม. แต่โปรดตรวจสอบสเปครุ่นของคุณ

วิธีประหยัดพลังงานกับ monitor นี้?

ใช้โหมด Standby ซึ่งกินไฟ 0.5 W ปิด monitor โดยสมบูรณ์เมื่อไม่ใช้งาน (0.3 W) นอกจากนี้สามารถเปิดฟังก์ชัน ACM (Adaptive Contrast Management) เพื่อปรับคอนทราสต์ให้เหมาะสมและลดการใช้พลังงาน

ทำอย่างไรหากมีจุดเสียหรือภาพผิดปกติ?

จอ LCD อาจมีจุดเสียสองสามจุดภายในเกณฑ์อุตสาหกรรม หากปัญหาสำคัญ ติดต่อฝ่ายบริการหลังการขายของ Acer ลองใช้ฟังก์ชัน Auto Adjustment (สำหรับอินพุตแอนะล็อก) หรือรีเซ็ตการตั้งค่าผ่านเมนู OSD ก่อน

ใช้ monitor กับเครื่องเกมคอนโซลได้หรือไม่?

ได้ ถ้าเครื่องเกมของคุณมีเอาต์พุต HDMI หรือ VGA เสียบเข้ากับอินพุตที่ตรงกัน monitor รองรับสัญญาณ 1920x1200 ที่ 60 Hz ผ่าน HDMI เพื่อประสิทธิภาพที่ดีขึ้น เปิดโหมด Game ใน OSD หากมี

วิธีรีไซเคิล monitor เมื่อเลิกใช้งาน?

อย่าทิ้ง monitor ร่วมกับขยะทั่วไป นำไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ (WEEE) ติดต่อเทศบาลหรือบริการท้องถิ่นเพื่อทราบจุดรวบรวม การรีไซเคิลช่วยรักษาทรัพยากรธรรมชาติและปกป้องสิ่งแวดล้อม

คู่มือผู้ใช้ V247W ACER

จอภาพ LCD รุ่น V7 series-V247W

คู่มือผู้ใช้

คู่มือเริ่มต้นใช้งานด่วนสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีระดับไฟฟ้าที่เหมาะสมกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนผสมกับหน้าจอหรือตัวเครื่อง LCD
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวรได้
9. อย่าถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตัวเอง การซ่อมแซมทุกประเภทควรทำโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
11. ให้ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่

ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบปลั๊กไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้าเสียบไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

No.ItemDescription
1	Power button/indicator	Turns the monitor on/off. Blue indicates power on. Amber indicates standby/power saving mode.
2	Hotkey 1, 2 buttons	Press to activate user defined hotkey function.
3	Input button Press to toggle input sources.
4	Navi/OK button	Press to activate the OSD menu, then use it as directional key to highlight the desired function. Press it again to enter a selection.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ:

จอภาพ Acer มีไว้สำหรับการแสดงผลวิดีโอและภาพจากข้อมูลที่ได้รับจากอุปกรณ์อิเล็กทรอนิกส์

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัด Class B เท่านั้นที่อาจเชื่อมต่อกับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้ระบุไว้อย่างชัดเจนโดยผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียโดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่นๆ ของคุณ แต่คุณมีหน้าที่กำจัดอุปกรณ์เสียของคุณโดยนำส่งไปยังจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมและการรีไซเคิลอุปกรณ์เสียของคุณแยกต่างหากเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์นั้นถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์เสียไปรีไซเคิล โปรดติดต่อสำนักงานเทศบาลในพื้นที่ของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD Panel	Driving System TFT Color or LCD
	Size 24"W (61 cm)
	Pixel Pitch 0.270 mm (H) x 0.270 mm (V)
	Brightness	300 cd/m² (Typical)
	Contrast 10000000:1 Max (ACM)
	Viewable Angle 178° (H) 178° (V) (CR=10)
	Response Time 4 ms (G to G)
	Panel Type In-Plane Switching
	H-Frequency VGA: 30 - 85 kHz HDMI/DP: 30 - 94 kHz
	V-Frequency VGA/HDMI/DP: 56 - 76 Hz
Display Colors 16.7M Colors
Dot Clock 193.71 MHz
Maximum Resolution		VGA: 1920 x 1200 @ 60 Hz HDMP/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Power Consumption (at 200 nits)	On Mode 28 W
	Sleep Mode 0.5 W
	Off Mode 0.3 W
Input Connector		D-Sub HDMI (Only HDMI-Input Model) DP (Only DP-Input Model)
Input Video Signal		Analog: 0.7 Vp-p (standard), 75 OHM, Positive HDMI (Only HDMI-Input Model) (Optional) DP (Only DP-Input Model) (Optional)
Speakers 2 W x 2 (Only Audio-Input Model) (Optional)
Maximum Screen Size		Horizontal: 528.2 mm Vertical: 342.4 mm
Power Source		100-240 V, 50/60 Hz
Environmental Considerations		Operating Temp: 0° to 40°C Storage Temp: -20° to 60°C Operating Humidity: 20% to 80%
Dimensions		533.4 (W) x 435.45 (H) x 217.57 (D) mm
Weight (N. W.)		4.73 kg (net)
Mechanism Specifications		Tilt: -5° to +25° Swivel: No Height adjustment: No Pivot: No Detachable foot stand: Yes
External Controls	Switch/Buttons	Power Button Input Hotkey 1 Menu/Navi/OK Hotkey 2
	Functions	Contrast Volume Brightness Mute Black Boost OD Blue Light Refresh Rate Num ACM On/Off Language Super Sharpness OSD Timeout H. Position (only Analog input model) Transparency OSD Lock Clock (only Analog input model) Input Focus (only Analog input model) Auto Source Wide Mode Gamma Hot Key Assignment DDC/CI On/Off HDMI Black Level Quick Start Mode sRGB Mode Display information Reset All Settings Exit
Specifications vary depending on model and/or region.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

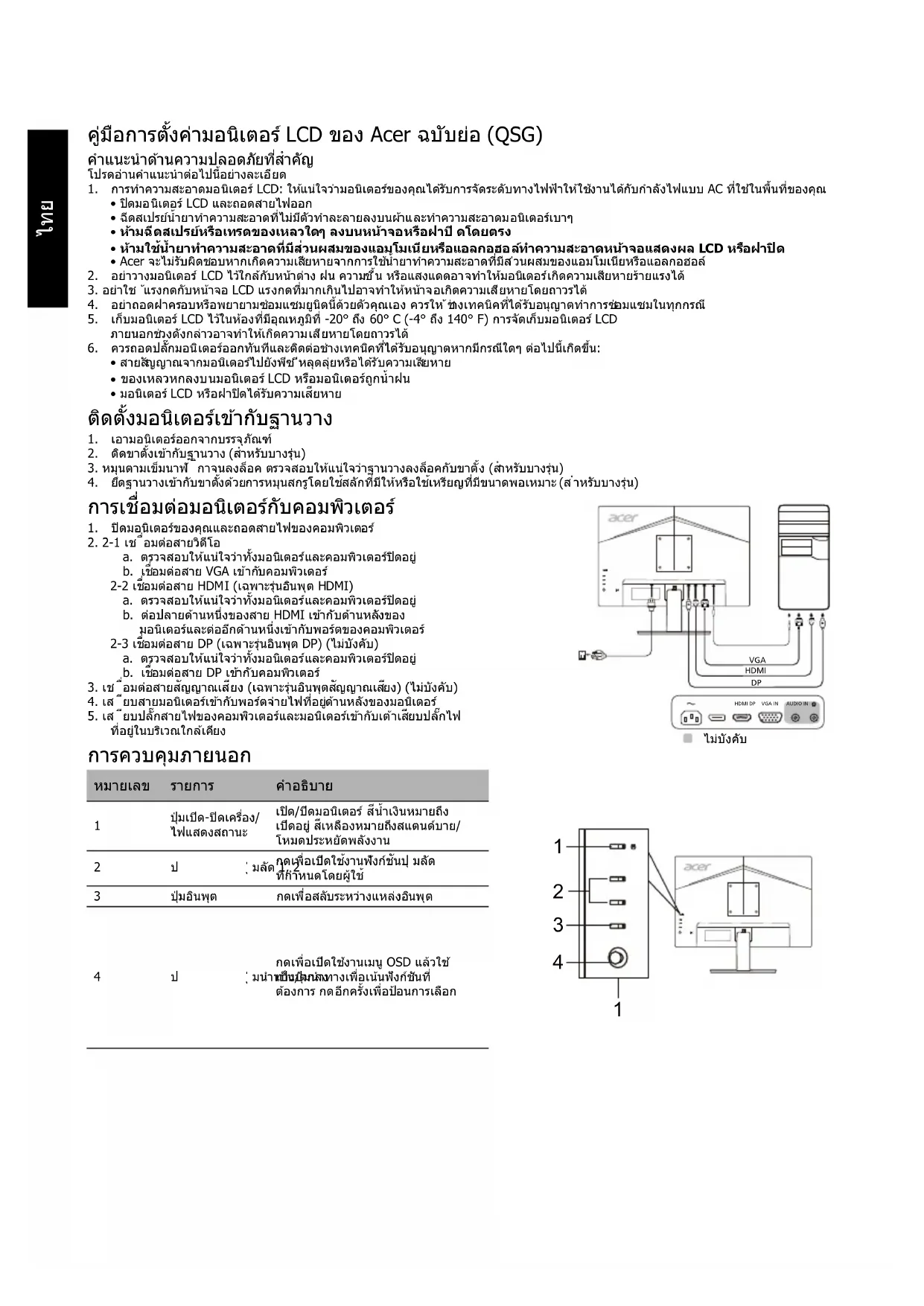

คู่มือการใช้งานฉบับย่อสำหรับจอภาพ LCD Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีกำลังไฟฟ้าที่เหมาะสมสำหรับการทำงานกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจออย่างช้าๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือหลอดภาพโดยตรง
4. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ บนหน้าจอ LCD หรือหลอดภาพ
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพที่ถูกฝน ความชื้น หรือแสงแดดอาจได้รับความเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. อย่าถอดฝาครอบด้านบนหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกครั้งต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ให้ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังพีซีฉีกขาดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือหลอดภาพเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. Keluarkan monitor dari kemasannya.
2. Pasang kaki penyangga pada dudukan. (untuk model tertentu)
3. Putar searah jarum jam untuk mengunci. Pastikan dudukan terkunci pada penyangga. (untuk model tertentu)
4. Kencangkan dudukan pada penyangga dengan memutar sekrup menggunakan tab yang tersedia atau koin yang sesuai. (untuk model tertentu)

Menghubungkan Monitor ke Komputer

1. Matikan monitor dan cabut kabel daya komputer.
2. 2-1 Hubungkan Kabel Video

a. Pastikan daya pada monitor dan komputer sudah dimatikan. b. Hubungkan kabel video VGA ke komputer.

2-2 Hubungkan Kabel HDMI (Khusus model Input HDMI)

a. Pastikan daya pada monitor dan komputer sudah dimatikan. b. Hubungkan salah satu ujung kabel HDMI ke bagian belakang monitor dan hubungkan ujung kabel yang lain ke port di komputer.

2-3 Hubungkan Kabel DP (Khusus model Input DP) (Opsional)

a. Pastikan daya pada monitor dan komputer sudah dimatikan. b. Hubungkan kabel DP ke komputer.

1. Hubungkan Kabel Audio. (Hanya Model Input Audio) (Opsional)
2. Colokkan kabel daya monitor ke port daya di bagian belakang monitor.
3. Colokkan kabel daya komputer dan monitor Anda ke stopkontak listrik yang terdekat.

การควบคุมภายนอก

No.ItemDeskripsi
1	Tombol daya/ indicator	Menghidupkan dan mematikan monitor. Biru berarti menjal. Kuning berarti siaga/mode hemat daya.
2	Hotkey 1, 2 tambol	Tekan untuk membuat fungso hotkey yang ditentukan pengguna.
3	Tombol Input Tekan untuk beralih sumber input.

4 ปุ่มนำทาง/ตกลง

กดเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มลูกศรเพื่อไฮไลต์ฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อเลือก

ประกาศด้านกฎระเบียบและความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าอยู่ภายในขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• เปลี่ยนทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องใน EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC ที่เกี่ยวข้องกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนป้องกันเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถติดตั้งกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับอนุญาตอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์การใช้งานที่ได้รับจาก Federal Communications Commission สำหรับการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามมาตรา 15 ของกฎระเบียบ FCC การใช้งานต้องเป็นไปตามเงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้ซึ่งปรากฏบนผลิตภัณฑ์หรือบรรจุภัณฑ์ ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่รับผิดชอบในการกำจัดขยะอุปกรณ์ของคุณโดยส่งมอบให้กับศูนย์รวบรวมที่กำหนดเพื่อรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลขยะอุปกรณ์เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าขยะเหล่านี้จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Sistem Penggerak LCD Bervarna TFT
	Ukuran 24"W (61 cm)
	Tingkat Pikel 0,270 mm (H)x 0,270 mm (V)
	Kecerahan	300 cd/m2(Tipikal)
	Kontras 100000000:1 Max (ACM)
	Sudut yang dapat dilihat 178°(H) 178°(V) (CR=10)
	Waktu Respns 4 ms (G ke G)
	Tipe Panel In-Plane Switchng
	Frekuensi H	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Frekuensi V VGA/HDMI/DP	56 - 76 Hz
Warna Layar 16,7 Juta
Dot Clock 193,71 MHz
Resolusi Maksimum		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Konsumsi Daya(pada 200 nits)	Mode On 28 W
	Mode Tidur 0,5 W
	Mode Off 0,3 W
Konektor Input		D-SubHDMI (Hanya Model Input HDMI)DP (Hanya Model Input DP)
Sinyal Video Input		Analog: 0,7 Vp-p (standar), 75 OHM, PositifHDMI (Hanya Model Input HDMI) (Opsional)DP (Hanya Model Input DP) (Opsional)
Speaker		2 W x 2 (Hanya Model Input Audio) (Opsional)
Ukuran Layar Maksimum		Horizontal: 528,2 mmVertical: 342,4 mm
Sumber Daya		100-240 V, 50/60 Hz
Pertimbangan Lingkungan		Suhu Pengoperasian: 0° s/d 40°CCuhu Penyimpanan: -20° s/d 60°CElembapan pengoperasian: 20% s/d 80%
Dimensi		533,4 (L) x 435,45 (T) x 217,57 (T) mm
Berat (N. W.)		4,73 kg (net)
Spesifikasi Mekanis		Kemiringan: -5° s/d +25°Pemutaran: TidakPenesuaian ketinggian: TidakPivot: TidakKaki penyangga lepas-pasang: Ya
Kontrol Eksternal	Tombol	Tombol DayaHotkey 1Hotkey 2InputMenu/Navi/OK
	Fungsi	KontrasKecerahanPeningkatan hitamLampu BiruACM On/OffKetajaman SuperPosisi H. (hanya model input Analog)Posisi V. (hanya model input Analog)Jam (hanya model input Analog)Fokus (hanya model input Analog)Konfigurasi Otomatis (hanya model input Analog)GammaSuhu WarnaMode sRGBMode Abu-abuSaturasi 6-sumbuWarna 6-sumbu
Specifications vary depending on model and/or region.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

Acer-LCD-Monitor - Kurzanleitung

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าเครื่องสามารถใช้กับแรงดันไฟฟ้าที่มีในภูมิภาคของคุณได้
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจออย่างระมัดระวัง
3. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรงโดยเด็ดขาด
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพโดนฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
7. อย่ากดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
8. ห้ามถอดฝาครอบออกหรือพยายามซ่อมแซมเครื่องด้วยตนเอง เฉพาะช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรดำเนินการบำรุงรักษา
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้ อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กไฟของจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (ในบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างมั่นคง (ในบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือหรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบปลั๊กไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken
3	Eingangsstaste	Drücken, um zwischen den Eingangsquellenzu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüds drücken;anschließlich als Richtungstaste zumMarkieren der gewünschten Funktionverwenden Zum Eingeben einer Auswahlereneut drücken

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าที่แตกต่างจากเครื่องรับ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EG เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

หมายเหตุ:

ห้ามยกจอภาพโดยจับที่ด้านล่าง เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดของคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การเชื่อมต่ออุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์การใช้งานที่ Federal Communications Commission มอบให้แก่ผู้ใช้สำหรับผลิตภัณฑ์นี้เป็นอันสิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตาม CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ไฟฟ้าของผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งร่วมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์เก่าของคุณไปส่งที่จุดรับคืนเพื่อรีไซเคิลและกำจัดอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์เก่าหลังหมดอายุการใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำกลับมาใช้ใหม่ที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รับคืนอุปกรณ์เก่าของคุณ โปรดติดต่อเทศบาลของคุณ หน่วยงานจัดการขยะในท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD-Bildschirm	System TFT-LCD-Farbildschirm
	Größe 24"W (61 cm)
	Pixelabstand 0,270 mm (H) x 0,270 mm (V)
	Helligkeit	300 cd/m2(typisch)
	Kontrast 100000000:1 Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 4 ms (G zu G)
	Bildschirmtyp In-Plane-Switching
	H-Frequency	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-Frequency	VGA/HDMI/DP: 56 - 76 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		193,71 MHz
Maximale Auflösung		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromverbrauch(bei 200 cd/m2)	Eingeschaltet 28 W
	Ruhemodus 0,5 W
	Ausgeschaltet 0,3 W
Eingangsbuchse		D-SubHDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, PositivHDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 525,2 mmVertical: 342,4 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstermateratur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen 533,4 (B) x 435,45 (H) x 217,57 (T) mm
Gewicht (netto) 4,73 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25°Schwenken: NeinHöheneinstellung: Neindrehgelenk: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenu/Navi/OK
	Funktionen	KontrastHelligkeitSchwarzverst.Blaues LichtACM Ein/AusSuperscharfH.Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)Fokus (nur Modelle mit analogem Eingang)Autom. Abgl. (nur Modelle mit analogem Eingang)GammaFarbtemp.ModisRGBrauskala-Modus6-Achs.-Sattig,6-Achs.-FarbtonBeenden
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterscheidlich.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณสามารถพบได้บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer อย่างรวดเร็ว

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพารามิเตอร์ทางไฟฟ้าของจอภาพอนุญาตให้ใช้งานกับกระแสไฟฟ้าสลับที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ละลายน้ำลงบนผ้าแล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือพ่นของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง โปรดอย่าใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ใกล้หน้าต่าง การที่จอสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. อย่ากดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมเครื่องด้วยตนเอง การซ่อมแซมใดๆ ควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอ LCD ในสถานที่ที่มีอุณหภูมิสูงหรือต่ำกว่าที่กำหนด อาจทำให้จอเสียหายถาวร
10. ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน
13. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ประกอบขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนไปทางขวาเพื่อล็อค ตรวจสอบให้แน่ใจว่าฐานยึดกับขาตั้ง (สำหรับรุ่นที่เลือก)
4. ในการยึดฐาน ให้หมุนสกรูด้วยเครื่องมือที่เหมาะสมหรือเหรียญตามเวลาที่เหมาะสม (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

N.ºElementoDescripción
1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbár indica el modo de espera/ahorro de energia.
2	Tecla de acceso rápido 1, 2 botones	Activa la funciona de teclas de acceso rápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
4	Botón de navigation/ACEPTAR	Pulse este botón para activar el móvil OSD y/utilícelo como botón Directionsal para resolver la funciona deseada. Púlselo de nuevo para confirmar la selección.

กฎระเบียบและคำเตือนด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการต่อไปนี้:

• เปลี่ยนทิศทางของเสาอากาศรับสัญญาณหรือย้ายไปที่อื่น
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุและโทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดและบทบัญญัติที่เกี่ยวข้องอื่นๆ ของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ที่เกี่ยวข้องกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรอง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามข้อจำกัดคลาส B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ หากใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรอง อาจเกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์ได้

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ในการใช้ผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การทำงานขึ้นอยู่กับเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ล้าสมัยโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งชี้ว่าไม่สามารถกำจัดผลิตภัณฑ์นี้ร่วมกับขยะในครัวเรือนทั่วไปได้ ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ล้าสมัยไปส่งยังจุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรีไซเคิลและการแยกเก็บอุปกรณ์ที่ล้าสมัยอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่ามีการรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ล้าสมัยเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลในท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Sistema de conducccion PatallaLCD TFT en color
	Tamañon 24"W (61 cm)
	Distancia entre pixeles 0,270 mm (horizontal) x 0,270 mm (vertical)
	Brillo	300 cd/m2(tipico)
	Contraste 10000000:1 Max. (ACM)
	Ángulo de visión 178°(horizontal) 178°(vertical) (CR=10)
	Tiempo de respuesta 4 ms (G a G)
	Tipo de panel In-Plane Switching
	Frecuencia H	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Frecuencia V VGA/HDMI	DP: 56 - 76 Hz
Colores de la pantalla 16,7 millones
Reloj de punto 193.71 MHz
Resolución máximo		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo de energia(a 200 unidades)	Modo encendido 28 W
	Modo de suspensión 0,5 W
	Modo apagado 0,3 W
Conector de entrada		D-SubHDMI (solo el modelos de entrada HDMI)DP (solo el modelos de entrada DP)
Señal de entrada de video		Análogica: 0,7 Vp-p (estándar), 75 OHM, positivaHDMI (solo el modelos de entrada HDMI) (Optional)DP (solo el modelos de entrada DP) (Optional)
Altavoces		2 W x 2 (Sole modelo de entrada de audio) (Optional)
Tamañomaximo de pantalla		Horizontal: 528,2 mmVertical: 342,4 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona: de 0° a 40°CTemperatura de almacenimiento: de -20° a 60°CHumidad de funciona: entre el 20% y el 80%
Dimensiones		533,4 (ancho) x 435,45 (alto) x 217,57 (diagonal) mm
Peso (peso neto)		4,73 kg (neto)
Especillas de funcionaiento		Inclinación: de -5° a +25°Giro: NãoAjuste de alta: NãoPivote: NãoSoporte extraíble: Sí
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2EntradeMenu/Vnegación/Aceptar
	Funciones	ContrasteBrilloAugusto de negroLuz azulACM Activado/ApagadoSupercitidenz.H. Posición (solo en el modelo de entrada analógica)V. Posición (solo en el modele de entrada analógica)Reloj (solo en el modele de entrada analógica)Nitidez (solo en el modele de entrada analógica)Autoajuste (solo en el modele de entrada analógica)GammaTemp. ColorModossRGBModo escala grisSatur. 6 ejestsMatiz de 6 ejesSalidaLas specifications varian en función del modèle o la region.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อ (GDR) - จอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. เพื่อทำความสะอาดหน้าจอมอนิเตอร์ LCD: ตรวจสอบให้แน่ใจว่าไฟที่จ่ายให้กับมอนิเตอร์ของคุณตรงกับไฟบ้านในพื้นที่ที่คุณอยู่
2. ปิดมอนิเตอร์ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด กรุณาอย่าใช้ผลิตภัณฑ์ทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางมอนิเตอร์ LCD ไว้ใกล้หน้าต่าง การที่มอนิเตอร์โดนฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมด้วยตัวเอง การบำรุงรักษาหรือซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บมอนิเตอร์ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บมอนิเตอร์ LCD ที่อุณหภูมิต่ำหรือสูงเกินไปอาจทำให้เสียหายถาวร
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กมอนิเตอร์ของคุณทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณระหว่างจอภาพและพีซีชำรุดหรือเสียหาย
12. จอภาพถูกน้ำกระเซ็นหรือโดนฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนขาตั้งตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แถบในตัวหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เสียบสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 เสียบสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เสียบสาย DP (สำหรับรุ่นที่มีพอร์ต DP เท่านั้น) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายเสียง (สำหรับรุ่นที่มีพอร์ตเสียงเข้าเท่านั้น) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟ

ที่ด้านหลังของจอภาพ

1. เสียบสายไฟของคอมพิวเตอร์และจอภาพของคุณ

เข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

NoÉlémentDescription
1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.
3 Bouton Entrée Appuyez pour changer de source d'entrée.
4	Bouton navigation/OK	Appuyez pour activer le menu à l'écran, puis utiliser le bouton comme une flèche directionnelle pourmettre en surbrillation la fonction souhaitée. Appuyez de nouveau pour sélectionner.

อุปกรณ์เสริม

ข้อบังคับและคำแนะนำด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและผลการทดสอบพบว่าปฏิบัติตามข้อจำกัดของอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นแม่เหล็กไฟฟ้า และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่สามารถรับประกันได้ว่าจะไม่มีการรบกวนเกิดขึ้นในการติดตั้งบางแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนซึ่งส่งผลต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งคุณสามารถตรวจสอบได้โดยการปิดแล้วเปิดเครื่องอีกครั้ง เราขอแนะนำให้คุณพยายามแก้ไขโดยใช้วิธีการใดวิธีการหนึ่งต่อไปนี้อย่างน้อยหนึ่งวิธี:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรที่แตกต่างจากวงจรที่เครื่องรับเสียบอยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ EC

บริษัท Acer, Inc. ขอประกาศว่าอุปกรณ์นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ ซึ่งสิทธิ์ดังกล่าวได้รับจากคณะกรรมการการสื่อสารกลาง (Federal Communications Commission)

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานต้องอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนใดๆ ที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ดังนั้นจึงเป็นความรับผิดชอบของคุณที่จะรีไซเคิลขยะอุปกรณ์อิเล็กทรอนิกส์นี้โดยนำส่งไปยังจุดรวบรวมที่กำหนดสำหรับขยะไฟฟ้าและอิเล็กทรอนิกส์ การคัดแยก การกำจัด และการรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าอุปกรณ์เหล่านี้ถูกรีไซเคิลโดยคำนึงถึงสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่กำจัดขยะอุปกรณ์ไฟฟ้า คุณสามารถติดต่อเทศบาลท้องถิ่น บริการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คุณสมบัติ

Panneau LCD	Technologie TFT-LCD couleur
	Taille 24"W (61 cm)
	Espacement des pixels 0,270 mm (H) x 0,270 mm (V)
	Luminosité	300 cd/m2(typique)
	Contraste 10000000:1 max. (ACM)
	Angle de vision 178° (H), 78° (V) (CR = 10)
	Temps de réponse 4 ms (gris à gris)
	Type de panneau IPS
	Fréquence horizontal	VGA: 30 à 85 kHzHDMI/DP: 30 à 94 kHz
	Fréquence verticale VGA/HDMI/DP: 56 à 76 Hz
Couleurs affichées 16,7 millions
Fréquence 193,71 MHz
Résolution maximale		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug-and-Play VESA DDCCI/DDC2B
Consommation électrique(à 200 nits)	Mode Marche 28 W
	Mode Veille 0,5 W
	Mode Arrêt 0,3 W
Connecteur d'entrée		D-SubHDMI (modèle à entrée HDMI uniquement)DP (modèle à entrée DP uniquement)
Signal contrôle d'entrée		Analogique: 0,7 Vp-p (standard), 75 OHM, positifHDMI (modèle à entrée HDMI uniquement) (en option)DP (modèle à entrée DP uniquement) (en option)
Haut-parleurs 2 W x 2 (modèle à entrée audio uniquement) (en option)
Taille maximale de l'écran		Horizontalément : 528,2 mmVerticalément : 342,4 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		533,4 (L) x 435,45 (H) x 217,57 (P) mm
Poids (net)		4,73 kg (net)
Caracteristiques mécaniques		Inclinaison : -5 à +25 °Rotation : NonRéglage de la hauteur : NonPivot : NonPied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationRaccourci 1Raccourci 2EntreeMenu/Navigation/OK
	Fonctions	ContrasteLuminositeBoost du noirLumière bleueACM Allumé/EteinteSuper nettementH. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)Fréquence (modèle à entrée analogique uniquement)Netteté (modèle à entrée analogique uniquement)Autoréglage (modèle à entrée analogique uniquement)GammaTemp. CouleurModessSRVBMode niv grisSaturation 6 axesTeinte 6 axesEnsemble: 16x16mm (2.5" x 3.5" x 1.5") (2.5" x 3.5" x 1.5") (2.5" x 3.5" x 1.5") (2.5" x 3.5" x 1.5") (2.5" x 3.5" x 1.5") (2.5" x 3.5" x 1.5") (2.5" x 3.5" x 1)
Les specifications varient selon le modele et/ou la région.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

1. ปิดมอนิเตอร์ LCD และถอดปลั๊กไฟออก
2. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
3. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางมอนิเตอร์ LCD ใกล้หน้าต่าง การโดนฝน ความชื้น หรือแสงแดดอาจทำให้มอนิเตอร์เสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. ติดตั้งมอนิเตอร์ LCD ในห้องที่มีอุณหภูมิ -20° ถึง 60°C (-4° ถึง 140°F) การติดตั้งมอนิเตอร์ LCD นอกช่วงอุณหภูมิดังกล่าวอาจทำให้เกิดความเสียหายถาวร
10. ถอดปลั๊กมอนิเตอร์ทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดเงื่อนไขต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวซึมเข้าไปในจอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การเชื่อมต่อจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. เชื่อมต่อขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงปากแบนหรือเหรียญที่เข้ากันได้ (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

อุปกรณ์เสริม

ปุ่มควบคุมภายนอก

N ELEMENTO Descrizione
1	Pulsante/indicatore dialimentazione	Consente di accendere/spegnere ilmonitor. Il colore blu indica che ilmonitor è accesso. Il colore ambra indicache il monitor è in standby/modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione deltastoto definità dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD,quindi,utilizzarlo come tasto direzionaleper evidenziare la funzione desiderata.Premere nuovamente per immettere una selezione.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อกำหนด FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ หากต้องการความช่วยเหลือ โปรดติดต่อผู้จำหน่ายหรือช่างเทคนิคมืออาชีพด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้อง CE

เอกสารฉบับนี้ Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/CE ที่อ้างอิงถึงการจัดทำกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เข้ากับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือการดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้โดยผู้ใช้ส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือน ดังนั้นจึงเป็นความรับผิดชอบของผู้ใช้ที่จะต้องนำไปทิ้งที่ศูนย์รวบรวมขยะที่ได้รับอนุญาตสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกขยะและการรีไซเคิลขยะจากอุปกรณ์ดังกล่าวเมื่อถึงเวลาทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่เหมาะสมเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับศูนย์รวบรวมขยะ โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Pannello LCD	Sistema di trasmissione LcD a colori TFT
	Dimensioni 24"W (61 cm)
	Passo del pixel 0,270 mm (H) x 0,270 mm (V)
	Luminosity	300 cd/m2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 4 ms (da G a G)
	Tipo di pannello In-Plane Switching
	Frequenza H	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Frequenza V VGA/HDMI/DP: 56 - 76 Hz
Colori del display 16,7 milioni
Dot Clock 193,71 MHz
Risoluzione massima		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo energetico (a 200 nits)	Modalityà on 28 W
	Modalityà suspENSIONe 0,5 W
	Modalityà off 0,3 W
Connettore di ingresso		D-SubHDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, PositivoHDMI (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 528,2 mmVertical: 342,4 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operative: Da 20% a 80%
Dimensioni 533,4 (L) x 435,45 (A) x 217,57 (P) mm
Peso (N. W.)		4,73 kg (netto)
Specfiche meccaniche		Inclinazione: Da -5° a +25°Rotazione: NoRegolazione dell'altezza: NoPerno: NoPiedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneTasto 1Tasto 2InputMenu/Navigation/OK
	Funzioni	ContrastoVolumeLuminosityMuteODSpia bluNum freq aggiornLinguaIntervallo OSDOPosizione (solo nei modelli con ingresso analogico)VPosizione (solo nei modelli con ingresso analogico)Orologio (solo nei modelli con ingresso analogico)Nitidenza (solo nei modelli con ingresso analogico)Autoregolazione (solo nel modelli con ingresso analogico)GammaTemp. ColoreAssegnazione tastiDDC/CI Attiva/Spentovino livnero HDMIModalityssRGBModality di grigiInformazioni sul displayRipristina tuttoUscita
Le specifiche variano a seconda della regione e/o del modello.

คู่มือและเอกสารอื่นๆ ที่เกี่ยวข้องกับผลิตภัณฑ์ Acer มีอยู่บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานด่วนสำหรับจอภาพ Acer LCD

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณเหมาะกับกระแสสลับที่มีอยู่ในสถานที่ของคุณ

ปิดจอภาพ LCD และถอดปลั๊กออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าแล้วเช็ดหน้าจออย่างระมัดระวัง - ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์

1. วางจอภาพ LCD ให้ห่างจากหน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรง
2. อย่ากดดันบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
3. ห้ามถอดตัวเครื่องและห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การบำรุงรักษาไม่ว่าชนิดใดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
5. ถอดปลั๊กออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
6. สายสัญญาณจากจอภาพไปยังพีซีชำรุดหรือเสียหาย
7. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพสัมผัสกับฝน
8. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งจอภาพเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่น HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่น DP) (ไม่บังคับ)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายสัญญาณเสียง (เฉพาะรุ่น Audio) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nr.ItemBeschrijving
1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knuppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.
3	Signaalknop Druk hierop om:tussen signalen te schakelen.
4	Navigatie-/OK-knop	Druk hierop om het OSD-menu te openen en verwolgens om maar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te make.

ข้อกำหนดด้านกฎหมายและความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎระเบียบ FCC ข้อจำกัดเหล่านี้จัดทำขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• โปรดปรึกษาตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EG เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ประกาศ:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

ประกาศ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐ (FCC) เป็นอันสิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะต้องนำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์ของคุณจะถูกรีไซเคิลในวิธีที่ไม่เป็นอันตรายต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่ใช้แล้วไปรีไซเคิล โปรดติดต่อเทศบาล หน่วยงานที่เกี่ยวข้องกับการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Lcd-panel	Aandrijfsystem TFT lcd	kleurenschem
	Grootte 24"W (61 cm)
	Pixelgrootte 0,270 mm (H) x 0,270 mm (V)
	Helderheid	300 cd/m2(standard)
	Contrast 10000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 4 ms (G-to-G)
	Type beeldscherm In-Pla ne Switching
	Horizontale freiertie	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Verticale freiertie VGA	A/HDMI/DP: 56 - 76 Hz
Kleuren 16,7 miljoen
Dot Clock 193,71 MHz
Maximale resolutie		VGA: 1920 x 1200 bij 60 HzHDMI/DP: 1920 x 1200 bij 75 Hz
Plug en play VESA DDCCI/DDC2B
Energieverbruik (bij 200 nits)	Aan 28 W
	Slaapmodus 0,5 W
	Uit 0,3 W
Ingangsconnector		D-SubHDMI (alleen HDMI-model)DP (alleen DP-model)
Ingang videosignaal		Analoog: 0,7 Vp-p (standaat), 75 OHM, positiefHDMI (alleen HDMI-model) (optionel)DP (alleen DP-model) (optionel)
Luidsprekers		2 W x 2 (alleen Audio-model) (optionel)
Maximale schermgrootte		Horizontaal: 528,2 mmVerticalaal: 342,4 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijfstemperatuur: 0 tot 40 °OCPorslagtemperatuur: -20 tot 60 °CBedrijfsvochtigheid: 20% tot 80%
Afmetingen		533,4 (B) x 435,45 (H) x 217,57 (D) mm
Gewicht		4,73 kg (netto)
Specifications mechanism		Kanteelen: -5° tot +25°Zwenken: NeeVerstellen hoogte: NeeDraaien: NeeAfneembare voet: Ja
Exterebedeningselementen	Schakelaar/knuppen	Aan/Uit-knopSneltoets 1Sneltoets 2IngangMenu/Navigatie/OK
	Functies	ContrastVolumeHelderheidDempenZwartversterkingODBlauwlichtVernieuwingst.TaalTime-out OSDH. positie (alleen analogoog model)V. positie (alleen analogoog model)Klok (alleen analogoog model)Scherpstellung (alleen analogoog model)Autom.configatie (alleen analogoog model)GammaKleurtemp.Modis sRGBGrijswaarden6-as verzadigen6-assige tintAllistinst. ResettenAfsluiten
Specifications können per regio en/of model verschillen.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการเริ่มต้นใช้งานอย่างย่อสำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพได้รับการจัดอันดับสำหรับกระแสไฟฟ้าสลับที่มีอยู่ในสถานที่ที่คุณใช้งาน
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
3. ห้ามฉีดพ่นหรือทำให้หน้าจอหรือตัวเครื่องเปียกด้วยของเหลวใดๆ โดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอ LCD ใกล้หน้าต่าง การวางจอให้โดนฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
6. ห้ามกดทับบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายได้
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
8. ควรเก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
9. ให้ถอดจอภาพออกทันทีและเรียกช่างเทคนิค หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:

สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย - มีของเหลวหกใส่จอ LCD หรือจอโดนฝน - จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอบนฐาน

1. นำจอออกจากกล่อง
2. ยึดขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้ง โดยขันสกรูโดยใช้แถบยึดในตัวหรือไขควงที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. เปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับช่องที่ด้านหลังของจอภาพ จากนั้นเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ส่วนควบคุมภายนอก

หมายเลข ชื่อ คำอธิบาย

1	Przycisk/wskaźnik zasilania	Wącza/wyȩczama monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżędzania energia.
2	Klawiszne szybkiego dostępu 1, 2	Aktywujiang fungcję klawiszny szybkiego dostępu definiowanych przy uzytkownika.
3	Przycisk wejscia	Naciskać, by zmienić zródría sygnalu wejsciowego.
4	Przycisk Navi/OK	Aktywujiang menu OSD, a po seinem wączeniu sązy jako klawisz wyboru zȩdanej fungcjymi. Jego ponowne naciśćcie umozgliwa dokonanie wyboru.

การปรับแต่งและข้อมูลเกี่ยวกับความปลอดภัย

ข้อมูลเกี่ยวกับการปฏิบัติตามข้อกำหนด FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อกำหนด FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD รุ่นนี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ควรเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ โดยใช้สายเคเบิลที่มีฉนวนหุ้มเท่านั้น

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามมาตรฐานสำหรับอุปกรณ์ Class B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองที่เหมาะสมอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางเป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องสามารถรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานที่ต้องการเกิดความผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่นๆ ผู้ใช้มีหน้าที่กำจัดอุปกรณ์ที่ใช้แล้วโดยนำส่งไปยังจุดรวบรวมที่กำหนดเพื่อนำไปรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำอุปกรณ์กลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์ที่ใช้แล้วเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริษัทกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

Panel LCD	Uklad napędowy Colorowy wyświetlacz LCD TFT
	Rozmiar 24"W (61 cm)
	Rozstaw pikseli 0,270 mm (w poziomie) × 0,270 mm (w pionie)
	Jasnosć 300 cd/m	2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178" (w poziomie) 178" (w pionie) (CR=10)
	Czas reakcj 4 ms (od G do G)
	Typ panelu In-plane switching (IPS)
	Częstotiwość pozioma	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Cȩstotiwość pionowa VGA/HDMI/DP: 56 - 76 Hz
Wyświetiane kolory		16,7 milliona
Zegar punktowy 193,71 MHz
Maksymalna Rozdzielczość		VGA: 1920 x 1200 przy;cżestotiwość 60 HzHDMI/DP: 1920 x 1200 przy;cżestotiwość 75 Hz
Plug & Play VESA DDCCI/DDC2B
Pobó romy(przy 200 nitach)	Tryb wączenia 28 W
	Tryb uspienia 0,5 W
	Tryb wymiarczenia 0,3 W
Zlącze wejsciowe		D-SubHDMI (tylko model z wejsciem HDMI)DP (tylko model z wejsciem DP)
Wejsciowy syngat video		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieHDMI (tylko model z wejsciem HDMI) (opcjonalne)DP (tylko model z wejsciem DP) (opcjonalne)
Głowniki 2 W x 2 (tylko model z wejsciem audio) (opcjonalne)
Maksymalny Rozmiar ekranu		W poziomie: 528,2 mmW pionie: 342,4 mm
Zródlo zasilania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowyyania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		533,4 (szer.) × 435,45 (wys.) × 217,57 (glieb.) mm
Waga:		4,73 kg (netto)
Specyfikacja Mechanizmów		Pochylienie: Od -5" do +25"Obró: NieRegulacja wysokość: NieObró w pionie: NieZdejmowalna podpórká: Tak
Zewnętrzone elementy sterujuce	Przelącznik/przyciski	Przycisz zasilaniaKlawisz szybkiego dostepu 1Klawisz szybkiego dostepu 2
	Funkcjé	KontrastJasnosćWzmocn. czerniNieb. swiatloWiączenerswymiarczenia ACMSuper ostrośćUstaw. Poz. (tylko model z wejsciem analogogwym)Ustaw. plon. (tylko model z wejsciem analogogwym)Zegar (tylko model z wejsciem analogogwym)Ostrość (tylko model z wejsciem analogogwym)Auto konfiguracja (tylko model z wejsciem analogogwym)GammaTemp. koloruTrybysRGBTryb odc. szar.Nasyc. 6-osiow6-osiowa barwa	GłowosćsWycszenieODCzest. odswieź.JęzykWymiarczenia OSDPrzemrozystośćBlokada OSDWejscieAutom. zródloTryb szerokiPrzypis. przyc. skrótuWymiarczenia DDC/CI Poz. czarn.HDMITryb szyb. uruchWyświedlanie informacjaResetuj wzyst. ustaw.Zakończ
Dane techniczne zieleż od modelu i/lub regionu.

คำแนะนำและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer สามารถพบได้บนเว็บไซต์อย่างเป็นทางการของฝ่ายสนับสนุนทางเทคนิคของ Acer

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอของจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีกำลังไฟฟ้าที่จำเป็นสำหรับการทำงานกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดชนิดไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือฝาครอบโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือฝาครอบ Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ใกล้หน้าต่าง การให้จอสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรงได้
7. อย่ากดบนจอ LCD แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตัวเอง เฉพาะช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรซ่อมแซมทุกประเภท
9. เก็บจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอ LCD ในห้องที่อยู่นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งด้านล่าง ให้ถอดปลั๊กจอออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณจากจอไปยังพีซีชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน จอ LCD หรือฝาปิดเสียหาย

ติดตั้งจอบนฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งฐานรองรับบนฐาน (มีเฉพาะบางรุ่น)
3. หมุนไปทางขวาเพื่อให้เข้าล็อก ตรวจสอบให้แน่ใจว่าฐานเข้าล็อกกับขายึดแล้ว (มีเฉพาะบางรุ่น)
4. ยึดฐานกับขายึดโดยการขันสกรูด้วยมือหรือเหรียญที่เหมาะสม (มีเฉพาะบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

การตรวจสอบภายนอก

NúmeroltemDescrição
1	Botão/indicador de alimentação	Liga/desliga o monitor. Azul indica alimentação ligada. Àmbar indica modo de esper/poupança enerética.
2	Tecla de atalho 1, 2 botões	Prima para"Ativar a função da tecla de atalho definida pelo Utilizador.
3 Botão Input Prima para alternar entre entradas.

4 ปุ่ม Navi/OK

กดเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มนำทางเพื่อเลือกฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อยืนยันการเลือก

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่ไม่พึงประสงค์ในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้แก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายมาตรการต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) 2014/30/EU คำสั่งอุปกรณ์แรงดันต่ำ 2014/35/EU คำสั่ง RoHS (การจำกัดการใช้สารอันตรายบางชนิด) 2011/65/EU และคำสั่ง 2009/125/CE ที่กำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

จำเป็นต้องเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์ผ่านสายเคเบิลที่มีฉนวนหุ้ม เพื่อรักษาความสอดคล้องกับข้อบังคับ EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัดคลาส B เข้ากับอุปกรณ์นี้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์การใช้งานที่ได้รับจาก FCC (Federal Communications Commission - คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) ในการใช้อุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่ควรนำไปทิ้งที่จุดรับทิ้งที่กำหนดเพื่อการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลขยะอุปกรณ์ของคุณเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และยังเป็นการรับประกันว่าการรีไซเคิลเป็นไปเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาล บริการเก็บขยะอุปกรณ์ของเทศบาล หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema de半导u LCD	TFT a cores
	Tamanho 24"W (61 cm)
	Distança entre píceis 0,70 mm (H) x 0,270 mm (V)
	Luminosidade	300 cd/m2(habitual)
	Contraste 100000000:1 o máx. (ACM)
	Ángulo visível 178° (H) 178° (V) (CR=10)
	Tempo de responça 4 ms (G a G)
	Tipo de painel IPS (comatação de planos)
	Frequência horizontal	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Frequência vertical VGA/HDMI/DP: 56 - 76 Hz
Cores do ecran 16,7 milhões
Frequência de pontos 193,71 MHz
Resolução máximo		VGA: 1920 x 1200 a 60 HzHDMI/DP: 1920 x 1200 a 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo energia (a 200 cd/m2)	Ligado 28 W
	Modo de espera 0,5 W
	Desligado 0,3 W
Conetor de entrada		D-SubHDMI (apenas nos modelos com entrada HDMI)DP (apenas nos modelos com entrada DP)
Sinal de entrada de video		Analogico: 0,7 Vp-p (padão), 75 OHM, PositivoHDMI (apenas nos modelos com entrada HDMI) (optional)DP (apenas nos modelos com entrada DP) (optional)
Colunas		2 W x 2 (apenas nos modelos com entrada de audió) (optional)
Tamanho máximo do ecran	Horizontal: 528,2 mmVertical: 342,4 mm
Alimentação		100 - 240 V, 50/60 Hz
Considerações ambientais		Temperatura de funconamento: 0 a 40 °CTemperatura de armazenamento: -20 a 60 °CHumida de funconamento: 20 a 80%
Dimensões		533,4 (L) x 435,45 (A) x 217,57 (P) mm
Peso (liquido) 4,73 kg (liquido)
Especificações de mecanismos		Inclinação: entre -5° e +25°Rotação: nãoAjuste da altera: nãoArticulation: nãoApoio amovivel: sim
Controlos externos	Comutador/botões	Botão de alimentaçãoTecla de atalho 1Tecla de atalho 2 Botão de alimentaçãoVolumeTecla de atalho 1 VolumeTecla de atalho 2 Intensif, pretoLuz azulLigar/Desligar ACMSuper nitidezPosicao H. (apenas em modelos com entrada analógica)Posicao V. (apenas em modelos com entrada analógica)Relógio (apenas em modelos com entrada analógica)Focagem (apenas em modelos com entrada analógica)Config. Auto. (apenas em modelos com entradaanalógica)GammaTemp. CorModossRGBModo esc. cinzaSatur. 6 eixosTonalid. 6 eixos
As especialações variam consoante o modelo e a região.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือฉบับย่อสำหรับจอภาพ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การติดตั้งจอภาพ LCD: ตรวจสอบให้แน่ใจว่ากำลังไฟของจอภาพเหมาะสมกับแหล่งจ่ายไฟกระแสสลับในภูมิภาคของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดลงบนผ้า โดยไม่ให้มีตัวทำละลาย แล้วค่อยๆ เช็ดหน้าจอ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - สำหรับการทำความสะอาดจอภาพ LCD หรือตัวเครื่อง ห้ามใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ บริษัทจะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
4. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง ฝน ความชื้น และแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง 3. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรได้
5. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การบำรุงรักษาทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
6. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60°C การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
7. ในกรณีใดๆ ต่อไปนี้ ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต: สายไฟจอภาพหรือปลั๊กชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือมีวัตถุตกใส่ - จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพบนฐาน

1. นำจอภาพออกจากกล่อง 2. เชื่อมต่อขาตั้งเข้ากับฐาน (สำหรับทุกรุ่น) 3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับทุกรุ่น) 4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือพิเศษหรือเหรียญที่เหมาะสม (สำหรับทุกรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ

2.2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าปิดจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีพอร์ต HDMI เท่านั้น) ก. ตรวจสอบให้แน่ใจว่าปิดจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ตด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (สำหรับรุ่นที่มีพอร์ต DP เท่านั้น) (ซื้อแยกต่างหาก)

a. ตรวจสอบว่าเปิดจอภาพและคอมพิวเตอร์อยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

3. เสียบสาย Audio Cable (สำหรับลำโพง) (ถ้ามี) 4. เสียบสายไฟของจอภาพเข้ากับช่องไฟที่ด้านหลังของอุปกรณ์ 5. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้าเสียบไฟฟ้า

องค์ประกอบภายนอกสำหรับการควบคุม

№ 3妾мент Onисанne
1	Кноркa/Инданкатор питань	Вълочениe/Бълочениe монитор. Синий цьет означаet, уто пигане Вълочени. Желтыцьет обозначаet ржим охидан�я/ энегостержени.
2	Горчая клавиша 1, 2 Кнорки	НаджмITE, чьбы akтувироваыфункцию, Заданную поль зователем ддя рогячey Клавиши.
3	Кнôн	НаджмITE Ддя пereклочении Источников Вхова.
4	Кнорka habиration/ OK	НаджмITE, чьбы Вьзвоть Meню OSD, a заlem Исплъзейе сдя пereхoda К hyжно функции. чьбы Вьбраьт л妾мент, нажмITE На Кнорку сюва.

กฎและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้าเสียบในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพนี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่ง Low Voltage 2014/35/EU, คำสั่งเกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อไม่ให้จอภาพเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องทำด้วยสายเคเบิลที่มีฉนวนหุ้มตามกฎความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ:

จอภาพ Acer ออกแบบมาสำหรับการสร้างสัญญาณวิดีโอและการแสดงข้อมูลที่ได้รับจากอุปกรณ์อิเล็กทรอนิกส์

หมายเหตุ: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต อุปกรณ์ปลายทาง เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามข้อจำกัดของคลาส B กับการใช้งานอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือการดัดแปลงที่ไม่ได้อนุมัติโดยผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการกลางด้านการสื่อสาร (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนอุปกรณ์หรือบรรจุภัณฑ์ระบุว่าอุปกรณ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนทั่วไป แต่ควรนำอุปกรณ์ที่ใช้งานแล้วส่งไปยังจุดรวบรวมเฉพาะสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรวบรวมและการรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากในเวลากำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่สามารถนำอุปกรณ์ที่ใช้แล้วไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการเก็บขยะในครัวเรือน หรือร้านค้าที่ซื้ออุปกรณ์

ЖК-панель	Урравлишем устриоств Lьгебун TFT жж-dистор
	Размер 24"W (61 cm)
	Шаг пожселя	0,270 MM (Г) x 0,270 MM (В)
	Яразков	300 кД/М2 (обухая)
	Конtraktонсты Марк. 100000000:1 (ACM)
	Уtron обзORA	178° (Г) 178° (В) (CR=10)
	Вremя отолеска 4 мс (G до G)
	Тил палели In-Plane Switching
	Чадота по оригдам	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Чадота по ветлесалу VGA/HDMI/DP: 56 - 76 Hz
Lцета отошожима 16,7 ман
Синхposогинал дlya восточдений пошожима на ра战斗机 In-Plane Switching		193,71 MHz
Мakсимальhoe радецcheme		VGA: 1920 x 1200 priчачт otherwise 60 HzHDMI/DP: 1920 x 1200 priчачт otherwise 75 Hz
Plug & Play VESA DDCCI/DDC2B
ПOTебсямая мошисту (при орексту 200 ситов)	Во Великий сом состаян� 28 W
	СпASTIM реким 0,5 W
	В Великий сом состаян� 03 W
Вхodnotа радьем		D-SubHDMI (тοны симель с HDI-BXODOM)DP (тοны симель с bXODOM DP)
Вхodnotа вideocinhal		Аналоговий, 0,7 Vp-p (стандт otherwise, 75 OHM, поожимелейский)HDMI (тοны симель с HDI-BXODOM) (пришебрается одально)DP (тοны симель с bXODOM DP) (пришебрается одально)
Динамки 2 W x 2 (тOLько мodyель с audиовхodom) (пришебрается одально)
Мakсимальhoe радьем заразанa		По оригдам: 528,2 MMПо ветлесалу: 342,4 MM
Источник пітанья 100-240 V, 50/60 Hz
Вөшшине усанья		Равочая Temmerpatура: 0T 0°do 40°CTemmerpatураханения: 0T -20°do 60°CРавочая ваджноctь: 0T 20%do 80%
Габары 533,4 (ЛЛ) x 435,45 (В) x 217,57 (Г) MM
Вес (NETTO) 4,73 кг (NETTO)
Спeastифаль'mechan'mob		Угол nhалona: 0T -5°do +25°Yогловорota: HetPerguniroвka по bXodete: HetВразшипee: HetСbermon'юставка: Дa
Вөшшине зелен'tы урал�ения	Пerekliquatelel/KhONKI	Коньп пітаньяТорчay Клавида 1Торчay Клавида 2
	Функции	КонtraktонстыЯразьгььяРокостьУсILENHUEчERHOROСIHINь с Bret ACM BkN./BykN.BusOKAчEROKOSTьПОLOK no ropriz. (тOLько мodyель с саналоговь IMBXODOM)ПОLOK no ropriz. (тOLько мodyель с саналоговь IMBXODOM)Чадота (тOLько мodyель с саналоговь IMBXODOM)ФОБСИРOVBA (тOLько мodyель с саналоговь IMBXODOM)АвTORACТROДА (тOLько мodyель с саналоговь IMBXODOM)ТамmaLdET.Temn.Peşимь sRGBPex.Radau.cep.Hаши, 6 mbetov6 mbetov
ТекнистухимахухшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегxшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхшегхshergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergishergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergashergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergeshergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergreshergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergushergUSHGRGBPex.Radau.cep.Hашиц, 6 mbetov6 mbetov

คู่มือและเอกสารอื่นๆ สำหรับโครงการของคุณสามารถพบได้บนเว็บไซต์ทางการของฝ่ายสนับสนุนด้านเทคนิคของ Acer

คู่มือฉบับย่อสำหรับจอ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอ LCD: ตรวจสอบให้แน่ใจว่าจอมีระดับแรงดันไฟฟ้าที่ถูกต้องสำหรับภูมิภาคของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาด (ไม่ใช่น้ำยาละลาย) ลงบนผ้าแล้วเช็ดจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวลงบนจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง หากจอสัมผัสกับฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
8. อย่ากดที่จอ LCD การกดแรงๆ อาจทำให้เกิดความเสียหายถาวรกับจอได้
9. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการซ่อมแซมทุกประเภท
10. วางจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60°C หากอุณหภูมิอยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรกับจอ LCD ได้
11. ให้ถอดจอออกทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาตในกรณีต่อไปนี้:
12. หากสายสัญญาณระหว่างจอและคอมพิวเตอร์ชำรุดหรือเสียหาย
13. หากมีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน
14. หากเกิดความเสียหายกับจอ LCD หรือฝาครอบ

วิธีเชื่อมต่อจอกับฐาน

1. นำจอออกจากกล่อง
2. เชื่อมต่อขาตั้งกับฐาน (เฉพาะบางรุ่น)
3. ล็อกโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าฐานล็อกแน่นกับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยการขันด้วยเครื่องมือที่เหมาะสมหรือเหรียญ (เฉพาะบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตบนคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nr.	Article	Beskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck für att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck für att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck für att aktivera OSD-menyn, använd den sedan som riktrningstangent für att markera önskad Funktion. Tryck ner denigen für att ange ett val.

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎระเบียบ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอรับรองว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและเงื่อนไขอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามค่าคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้งานร่วมกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับอนุญาตจาก FCC (คณะกรรมการการสื่อสารกลาง) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในมาตรา 15 ของกฎระเบียบ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การจัดการอุปกรณ์ที่หมดอายุการใช้งานสำหรับครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ของผลิตภัณฑ์ ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือน แต่อย่างไรก็ตาม เป็นความรับผิดชอบของคุณที่จะต้องกำจัดอุปกรณ์ที่หมดอายุการใช้งาน โดยการส่งมอบให้กับศูนย์รีไซเคิลขยะไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่หมดอายุการใช้งานของคุณเมื่อทิ้ง จะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และทำให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่คำนึงถึงสุขภาพของมนุษย์และสิ่งแวดล้อม หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่หมดอายุการใช้งานเพื่อรีไซเคิล คุณสามารถติดต่อเทศบาล บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 24"W (61 cm)
	Pixelavstand 0,270 mm	(H) x 0,270 mm (V)
	Ljusstyrka	300 cd/m2(typiskt)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstud 4 ms (G till G)
	Paneltyp In-Plane Switching
	H-frekvens	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-frekvens VGA/HDMI	DP: 56 - 76 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens 193,71 MHz
Högsta upplösning		VGA: 1920 x 1200 vid 60 HzHDMI/DP: 1920 x 1200 vid 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiförbrukning(vid 200 cd/m2)	På-läge 28 W
	Viloläge 0,5 W
	Av-läge 0,3 W
Ingängskontakt		D-SubHDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)
Videosignalsingäng		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (endast modeller med HDMI-ingäng) (tilval)DP (endast modeller med DP-ingäng) (tilval)
Högtalare 2 W x 2 (endast modeller med ljudingäng) (tilval)
Största skärmsstorlek		Horisontell: 528,2 mmVertikalt: 342,4 mm
Strömkälla		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid förvaring: -20° till 60° CFuktighet vid drift: 20 % till 80 %
Mätt		533,4 (B) x 435,45 (H) x 217,57 (D) mm
Vikt (netto)		4,73 kg (netto)
Mekaniska specificationer		Lutnig: -5° till +25°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala kontroller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2StrömknappSnabbtangent 1Snabbtangent 2Indaten Meny/Navigerings/OK
	Funktioner	KrontrastLjusstyrkaFörstärk svartBlätt liusACM på/avSuperskärpaH-position (endast modeller med analog ingäng)V-position (endast modeller med analog ingäng)Klocka (endast modeller med analog ingäng)Fokus (endast modeller med analog ingäng)Autokonfiguration (endast modeller med analog ingäng)GammaFärengematterLagensRGBGräskalelage6-axlad färemgättnad6-axlad färengton
Specifikationerna varierar after modell och/eller region.

บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer คุณจะพบคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณ

คู่มือการติดตั้งฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่ใช้กับจอภาพของคุณเหมาะสมกับไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออก · ฉีดน้ำยาทำความสะอาดชนิดไม่ใช้ตัวทำละลายลงบนผ้าเช็ด แล้วเช็ดจอภาพเบาๆ
3. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนจอภาพหรือตัวเครื่องโดยตรง
4. ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอหรือตัวเครื่องของจอ LCD - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอ LCD ไว้ใกล้หน้าต่าง การที่จอแสดงผลสัมผัสกับฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
6. ห้ามกดที่หน้าจอ LCD การกดมากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร 4. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ซ่อมแซมในทุกกรณี
7. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอ LCD ไว้ในสภาพแวดล้อมที่มีอุณหภูมิเกินช่วงนี้ อาจทำให้เกิดความเสียหายถาวร 6. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอแสดงผลทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
8. สายสัญญาณที่เชื่อมต่อจอแสดงผลกับคอมพิวเตอร์ชำรุด
9. มีของเหลวหกใส่จอ LCD หรือจอแสดงผลสัมผัสกับน้ำฝน
10. จอ LCD หรือตัวเครื่องเสียหาย

การเชื่อมต่อจอแสดงผลกับฐาน

1. นำจอแสดงผลออกจากบรรจุภัณฑ์ 2. เชื่อมต่อขาตั้งกับฐาน (เฉพาะบางรุ่น) 3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานยึดกับขาตั้งอย่างแน่นหนา (เฉพาะบางรุ่น) 4. ใช้ปีกนกแบบรวมหรือเหรียญที่เหมาะสมหมุนสกรูเพื่อยึดฐานกับขาตั้ง (เฉพาะบางรุ่น)

การเชื่อมต่อจอแสดงผลกับคอมพิวเตอร์

1. ปิดจอภาพ และถอดปลั๊กไฟของคอมพิวเตอร์ออก 2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าปิดไฟของจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าปิดไฟของจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าปิดไฟของจอภาพและคอมพิวเตอร์แล้ว

b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม) 4. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ 5. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

การควบคุมภายนอก

編號	項目	說明
1	電源按鈕/指示器	開啓/關閉顯示器。藍色表示電源開啓。 橘色代表待機/省電模式。
2	熱鍵 1、2 按鈕	按下即可啓用使用者定義的熱鍵功能。
3	輸入按鈕	按下即可切換輸入來源。

ปุ่มนำทาง/ยืนยัน

กดเพื่อเปิดเมนู OSD และใช้ปุ่มนี้เป็นปุ่มนำทางเพื่อไฮไลต์ฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อเข้าสู่ตัวเลือก

อุปกรณ์เสริม

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดของอุปกรณ์ดิจิทัล Class B ตามข้อ 15 ของกฎข้อบังคับ FCC ซึ่งให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

儘管如此，我們不保證特定安裝不會發生任何干擾。如果透過關閉或開啟裝置電源的方式，判定本裝置確實會對無線電或電視訊號的接收造成有害干擾，我們鼓勵使用者採取下列其中一項措施，嘗試修正干擾問題：

• 調整接收天線的方向或重新放置接收天線。 • 拉大本裝置與接收器之間的距離。 • 將本裝置連接至與接收器所連接的不同電路插座上。 • 諮詢經銷商或經驗豐富的無線電/電視技師以尋求協助。

CE合規宣告

Acer Inc.在此表示本LCD顯示器符合以下重要規範與其他相關條款：EMC指令2014/30/EU、低電壓指令2014/35/EU與RoHS指令2011/65/EU和指令2009/125/EC有關針對能源相關產品設立環保設計之要求建立架構。

注意：

為了避免損壞顯示器，請勿從底座舉起顯示器。

注意：包覆纖線

請務必採用具包覆繡線連接其他運算裝置，以符合EMC規範。

注意：周邊裝置

僅限符合 Class B 限制的周邊裝置 (輸入/輸出裝置、終端機、印表機等等) 連接本設備。若使用非合格周邊裝置可能會干擾無線電與電視訊號接收。

警告

未經製造商明確核准逕行變更或修改本產品，可能會讓使用者喪失由美國聯邦通信委員會授予的操作權力。

運作條件

本装置符合FCC规定第15條。操作本裝置時必須符合以下兩項條件：(1)本裝置不得造成有害干擾，且(2)本裝置必須接受任何接收到的干擾，包括可能造成不理想運作的干擾。

注意：加拿大地區使用者

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนดของ CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ทิ้งโดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

เครื่องหมายนี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้แน่ใจว่าการรีไซเคิลอุปกรณ์ของคุณเป็นไปในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณ โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD面板	驅動系統		TFT 彩色 LCD
	尺寸		24"W (61 公分)
	像素間距		0.270 公差 (水平) x 0.270 公差 (垂直)
	亮度 300 cd/m		2 (典型)
	對比度		10000000:1 最大值 (ACM)
	可視角		178° (水平) 178° (垂直) (CR=10)
	反應時間		4 毫秒 (G 到 G)
	面板類型		IPS (横向電場效應)
	水平頻率		VGA : 30 - 85 kHz HDMI/DP : 30 - 94 kHz
	垂直頻率		VGA/HDMI/DP : 56 - 76 Hz
顯示色彩			1670 萬
重複時鐘			193.71 MHz
最大解析度			VGA : 1920 x 1200 @ 60 Hz HDMI/DP : 1920 x 1200 @ 75 Hz
隨插即用			VESA DDCCI/DDC2B
功耗 (200 尼特時)	開啓模式		28 W
	休眠模式		0.5 W
	關閉模式		0.3 W
輸入接頭			D-Sub HDMI (僅限 HDMI 輸入機型) DP (僅限 DP 輸入機型)
輸入視訊訊號			類比: 0.7 Vp-p (標準), 75 OHM, 正極性 HDMI (僅限 HDMI 輸入機型) (選配) DP (僅限 DP 輸入機型) (選配)
剩餘			2 W x 2 (僅限音訊輸入機型) (選配)
最大讀写尺寸			水平: 528.2 公差 垂直: 342.4 公差
電源			100-240 V, 50/60 Hz
環境條件			運作溫度: 0° 至 40°C 存放溫度: -20° 至 60°C 運作濕度: 20% 至 80%
尺寸			533.4 (高) x 435.45 (高) x 217.57 (深) 公差
重量 (淨重)			4.73 公斤 (淨重)
機械規格			傾斜: -5° 至 +25° 轉動: 無 高度調整: 無 標軸: 無 可臥式腳架: 有
外部控制	開關/按鈕		電源按鈕 熱鍵1 熱鍵2
	功能		對比 亮度 黑色增益 藍光 ACM 開/關 超清細度 水平位置 (僅限類比輸入機型) 垂直位置 (僅限類比輸入機型) 時脈 (僅限類比輸入機型) 相位 (僅限類比輸入機型) 自動調整 (僅限類比輸入機型) Gamma 色溫 模式 sRGB 灰階模式 6 軸館和 6 軸色調
規格視機型及/或地高而定。

ยินดีต้อนรับสู่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer สำหรับคู่มือและเอกสารอื่น ๆ ของผลิตภัณฑ์ Acer ของคุณ

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอจอภาพ: ตรวจสอบให้แน่ใจว่าจอภาพทำงานด้วยค่าไฟฟ้าที่กำหนดของไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพและถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ใช่ตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพอาจเสียหายอย่างรุนแรงหากถูกฝน ความชื้น หรือแสงแดด
8. ห้ามกดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมจอภาพด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการซ่อมแซมทั้งหมด
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร 6. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดสายไฟของจอภาพทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ส่วนบุคคลชำรุดหรือเสียหาย
12. ของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
4. ใช้ปีกในตัวหรือเหรียญที่เหมาะสมหมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก 2.2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังจอภาพ และอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

编号	项目	说明
1	电源按钮/指示灯	打开/关闭显示器。蓝色表示显示器已开机。琥珀色表示显示器处于待机/节能模式。
2	热键1, 2按钮	按下以激活用户定义的热键功能。
3	输入按钮	按下此按钮可切换输入源。

4 ปุ่มนำทาง/ยืนยัน กดเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มทิศทางเพื่อไฮไลต์ฟังก์ชันที่ต้องการ กดปุ่มนี้อีกครั้งเพื่อเข้าสู่ตัวเลือก

อุปกรณ์เสริม

ประกาศด้านกฎระเบียบและความปลอดภัย

ประกาศ FCC

ตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอแสดงผลคริสตัลเหลวนี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ในด้านการกำหนดกรอบข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอแสดงผล ห้ามยกจอแสดงผลโดยใช้ฐานนี้

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

注意事项：周边设备

只有经认证符合B类限制规定的周边设备（输入/输出设备、终端、打印机等）才可以连接此设备。使用未经认证的周边设备很可能会对无线电和电视接收造成干扰。

告

未经制造商明确批准的更改或修改可能会导致用户无权（此权限由美国联邦通讯委员会授予）操作此产品。

操作条件

此设备符合FCC规章第15部分条款。操作应符合以下两个条件：(1)此设备不会造成有害干扰，并且(2)此设备必须接受任何干扰，包括可能导致意外操作的干扰。

注意事项：加拿大用户

此B类数字设备符合CANICES-003(B)/NMB-003(B)标准。

Remarque à l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

欧盟私人家庭用户废旧设备弃置

产品或其包装上的此标志表示不得将此产品与其他生活垃圾一起弃置。反之，您有责任将废旧设备送往指定的废旧电器和电子设备回收收集点。弃置废旧设备时进行分类收集和回收有助于节约自然资源并确保将其以保护人类健康和环境的方式回收再利用。有关弃置废旧设备回收站的详细信息，请联系当地市政府办公室、生活垃圾处理服务或产品购买处。

管制认证

ค้นหาเอกสารคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中
显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件	X	O	O	O	O	O
塑料机构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
本表格依据SJ/T 11364的规定编制*：电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下×：表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求；但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD แบบไวด์สกรีนของ Acer

เพื่อความปลอดภัยของคุณ

โปรดอ่านข้อควรระวังต่อไปนี้อย่างละเอียด

1. จอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพได้รับการตั้งค่าพิกัดไฟฟ้าให้ทำงานกับแหล่งจ่ายไฟ AC ที่ตำแหน่งการติดตั้ง
2. ปิดเครื่องจอภาพ LCD และถอดปลั๊กไฟออก ใช้ผ้าชุบน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายฉีดพ่นลงบนผ้า แล้วเช็ดพื้นผิวของจอภาพ อย่าฉีดพ่นหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง
3. ห้ามใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีฟลูออรีนกับจอภาพหรือตัวเครื่องโดยเด็ดขาด Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้งานดังกล่าว
4. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง อย่าให้จอภาพถูกฝน ความชื้น หรือแสงแดดโดยตรง เพราะอาจทำให้เกิดความเสียหายได้ 3. อย่าใช้แรงกดบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายได้ 4. ห้ามถอดฝาครอบออกหรือซ่อมแซมตัวเครื่องด้วยตนเอง โปรดติดต่อช่างเทคนิคที่ได้รับการรับรองสำหรับการซ่อมแซมทั้งหมด
5. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) อย่าเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้
6. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดปลั๊กไฟของจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับการรับรอง
7. หากสายสัญญาณจากจอภาพไปยังพีซีชำรุดหรือเสียหาย
8. หากมีของเหลวเข้าไปในจอภาพ LCD หรือจอภาพถูกฝน
9. หากจอภาพ LCD ตัวเครื่องเสียหาย

การติดตั้งจอภาพบนขาตั้ง

1. นำจอภาพออกจากกล่องบรรจุภัณฑ์
2. ติดตั้งจอเข้ากับขาตั้ง (สำหรับบางรุ่น) 3. หมุนสกรูตามเข็มนาฬิกาเพื่อยึดจอเข้ากับขาตั้งให้แน่น (สำหรับบางรุ่น) 4. ใช้เครื่องมือที่เหมาะสมในการขันสกรูให้แน่น และยึดขาตั้งเข้ากับจอให้แน่น (สำหรับบางรุ่น)

เชื่อมต่อจอเข้ากับคอมพิวเตอร์

1. เปิดเครื่องคอมพิวเตอร์ แล้วถอดปลั๊กไฟของจอออก

2.2-1 การเชื่อมต่อสาย VGA

a. ตรวจสอบว่าเครื่องคอมพิวเตอร์และจอปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีช่อง HDMI)

a. ตรวจสอบว่าเครื่องคอมพิวเตอร์และจอปิดอยู่ b. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (สำหรับรุ่นที่มีช่อง DP) (DP IN)

a. ตรวจสอบว่าเครื่องคอมพิวเตอร์และจอปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. เสียบสาย Audio เข้ากับช่อง Audio (สำหรับรุ่นที่มีช่อง Audio) (AUDIO IN) 4. เสียบปลั๊กไฟของจอเข้ากับเต้ารับที่ด้านหลังของจอ 5. เสียบสายไฟของจอและคอมพิวเตอร์เข้ากับเต้ารับที่อยู่ใกล้เคียง

การควบคุมภายนอก

番号	アイテム	説明
1	電源木円 インジケーダ	王二た一を才ノ/才にしま�。青色は電源 が才ノ%=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.75kg=0.7
2	木ットキー1、 木ケン	2 ハーサ一定義木 トキ一機能をアク テ はま�。
3	入力端子木円	入力 ラ - 斯を切り替えま�。

เปิดใช้งานเมนู OSD โดยกดปุ่ม Navi/OK เพื่อเลือกฟังก์ชันที่ต้องการ

ข้อควรระวังด้านกฎระเบียบและความปลอดภัย

ข้อควรระวังเกี่ยวกับ FCC

ส่วนที่ 15 ข้อ 103

未。

● 受信機の方向および設置位置を変更する。 ● トランスミッタと受信機の距離を離す。 ● トランスミッタの電源コードを、受信機が接続されている電源回路とは別のコンセントに差し込む。 ● 販売店またはラジオ／テレビ専門の技術者に問い合わせる。

CE 適合宣言

Acer Inc.はここに、このLCDモニター、エネルギー関連製品のエコデザイン要件の設定のフレームワークの確立に関して、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EUと指令2009/125/ECの基本要件とその他の関連条項に準拠していることを宣言します。

注意：

電源が故障の場合、電源コードを抜いて、サポートに連絡してください。

注意： 小さい部品のケーブル

EMC規制の適合性を守るため、他のデバイスの接続はすべて、シールド付きケーブルを使用する必要があります。

注意： 周辺機器

本装置に接続できるのは、クラスBの制限事項の適合性が証明された周辺機器（入力機器／出力機器、端末、プリンタなど）のみです。適合性が証明されていない周辺機器を使用して操作すると、ラジオやテレビに干渉を引き起こす可能性があります。

注意

製造会社によって明示的に許可されない変更や改造を行うと、FCC（連邦通信委員会）によって認められた本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件に従うものとします。（1）このデバイスは有害な受信妨害を発生しないこと。（2）このデバイスは、意図しない動作の原因となる受信妨害を含め、受信するすべての受信妨害に対応する必要があること。

注意：カナダのユーザー向け

เครื่อง Class B นี้เป็นไปตามมาตรฐาน CANICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดผลิตภัณฑ์ที่ใช้แล้วโดยครัวเรือนทั่วไปในสหภาพยุโรป

สัญลักษณ์ที่แสดงบนผลิตภัณฑ์หรือบรรจุภัณฑ์ หมายความว่า ผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ เมื่อต้องการกำจัดผลิตภัณฑ์ที่ใช้แล้ว กรุณานำไปรีไซเคิลที่ศูนย์รวบรวมขยะอิเล็กทรอนิกส์หรือขยะไฟฟ้าตามความรับผิดชอบของคุณ การรีไซเคิลผลิตภัณฑ์ที่ใช้แล้วแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์จะถูกรีไซเคิลในวิธีที่ปกป้องสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD バル	驅動装飾	TFT カラーバ LCD
	サイズ	24"W (61 cm)
	圖素 ビット	0.270 mm (水平) x 0.270 mm (垂直)
	準度 300 cd/m	2 (標準)
	CONTRADAUT	100000000:1 最大 (ACM)
	可視角度	178° (水平) 178° (垂直) (CR=10)
	応答時間	4 ms (GTG)
	バルタイデ	IPS 方式
	水平周波数	VGA: 30~85 kHzHDMI/DP: 30~94 kHz
	垂直周波数	VGA/HDMI/DP: 56~76 Hz
デイスPLEIJカレ		1670万
ドットクロック		193.71 MHz
最大解像度		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
フィラガンドPLEIJ		VESA DDCCI/DDC2B
消費電力 (200ト)	TonEM-D	28 W
	Stur-EPMAID	0.5 W
	才FMO-1D	0.3 W
入力端子コルケ夕		D-SubHDMI (HDMI 力力モーテルのみ)DP (DP 力力モーテルのみ)
入力映像信号		アナロリ: 0.7 Vp-p (標準)、75 OHM、ボジテリHDMI (HDMI 力力モーテルのみ) (オシャン)DP (DP 力力モーテルのみ) (オシャン)
スイカ力		2 W x 2 (オーダイ 才入力モ ヤルのみ) (オ 弹き ハン)
最大 スクILーニングILIS		水平: 528.2 mm垂直: 342.4 mm
電源		100~240 V, 50/60 Hz
環境条件		動作温度: 0~40°C保管温度: -20~60°C動作湿度: 20~80%
寸法		533.4 (幅) x 435.45 (高さ) x 217.57 (奥行き) mm
重量 (正味重量)		4.73 kg (正味)
機械仕様		チルト:-5~+25°旋回:不可高さ調整:不可回転:不可取り外し可能フツトスロー:有
外部CONTO BIL	スイドリ/MONTAN	電源ローニ庁入力端子 ネトはー1 ネトはー2
	機能	CONTO LARST 輝度 STAOKLAFS PLURALIO ACM ONN/ON SUPERSALENE 水平位置 (アナロリ入力モーテルのみ) 垂直位置 (アナロリ入力モーテルのみ) ウロリ(アナロリ入力モーテルのみ) フィーメス (アナロリ入力モーテルのみ) 自動庁一 自動調整 (アナロリ入力モーテル専惠表示主義一 GNM 色温度 モード sRGB GLEASKILMOE 6轴饱和 6轴色合い	音量消音ODRIFFELESSJUERIIEADSLINDEUSDMSD表示時間設定透明度OSDロック入力端子入力端子自動庁一 自动调整 (アナロリ入力モーテル専惠表示主義一 GNM 色温度DDC/CI 全人/工 HDMI 黑熱変化 ケイドクSATーツーフOM-D 表示情報すこての設定をリセット終了
仕務は イルや地域に 僅の異なりは。

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่น ๆ ของผลิตภัณฑ์ Acer ได้จากเว็บไซต์ทางการของ Acer

จอภาพ LCD Acer - คู่มือเริ่มต้นใช้งานฉบับย่อ

คำเตือนด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ขั้นตอนการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบว่าพารามิเตอร์ทางไฟฟ้าของจอภาพเหมาะสมกับการใช้งานกับสายไฟกระแสสลับที่มีในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. บนผ้าชุบน้ำหมาดๆ ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย แล้วเช็ดหน้าจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนจอภาพหรือตัวเครื่องโดยเด็ดขาด
5. ห้ามใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนจอ LCD หรือตัวเครื่อง
6. บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพต้องเผชิญกับฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
8. ห้ามกดหรือออกแรงบนจอภาพ LCD การออกแรงมากเกินไปอาจทำให้จอภาพเสียหายถาวร
9. ห้ามถอดฝาครอบจอภาพหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD นอกช่วงอุณหภูมิดังกล่าวอาจทำให้เกิดความเสียหายถาวร
11. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ถูกบีบหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพต้องเผชิญกับฝน
14. จอภาพ LCD หรือฝาครอบเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งกับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อกให้แน่น ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรู: ใช้แถบในตัวหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายสาย HDMI เข้ากับด้านหลังของจอภาพ จากนั้นเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. การเชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่ใกล้ที่สุด

ส่วนควบคุมภายนอก

Č. Položka Popis
1	Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stiskutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vystupu Stiskutím změníté vystupné zdroj.
4	Tlačitko navigace/OK	Stiskutím aktivujte nabídku OSD, poté je vyuzijte jako směrovou klávesu, jejimž prostřednictvím zvyrazníté požadovanou funkci. Opětovnám stiskutím provedete výběr položky.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำเตือนจาก FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา)

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างใดอย่างหนึ่งต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, 2014/35/EU (คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ), คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

ห้ามยกจอภาพโดยจับที่ฐาน เพื่อป้องกันความเสียหายต่อจอภาพ

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

คำเตือน: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์สำหรับอินพุตและเอาต์พุตสัญญาณ เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัดสำหรับคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้งานอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ (สิทธิ์ที่รับประกันโดยคณะกรรมการการสื่อสารกลาง)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B) ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่รับผิดชอบในการกำจัดอุปกรณ์ของคุณโดยนำส่งไปยังจุดรวบรวมที่กำหนดเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การคัดแยกและรีไซเคิลอุปกรณ์ที่เลิกใช้งานจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานไปรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

Panel LCD	Provozni systém Barevný LCD TFT
	Velikost 24"W (61 cm)
	Rozteč pixelú	0,270 mm (horizontal) × 0,270 mm (vertical)
	Jas	300 cd/m² (typický)
	Kontrast Max. 100 000	000:1 (ACM)
	Uhel sledoványí 178° (horizontal) 178° (vertical) (CR=10)
	Doba odezvy 4 ms (GTB)
	Typ panelu Přepínánu v ploše (In-Plane Switching neboli IPS)
	Horizontálni frekvence	VGA: 30–85 kHzHDMI/DP: 30–94 kHz
	Vertikálni frekvence	VGA/HDMI/DP: 56–76 Hz
Barva zobrazení		16,7 Millionú
Frekvence bodú		193,71 MHz
Maximánlí rožlěnsí		VGA: 1920 x 1200 pīn 60 HzHDMI/DP: 1920 x 1200 pīn 75 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotřeba energie(pñ jsu 200 nitú)	Režim Zapnuto 28 W
	Režim spänku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vstupu		D-SubHDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstupní videosignál		Analogový: 0,7 Vp-p (standard), 75 OHM, positivnínÍHDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné)
Reproduktory 2 W x 2 (pouze model s audio vystupen) (volitelné)
Maximánlí velikost obrazovky		Horizontálne: 528,2 mmVertikálne: 342,4 mm
Zdroj napájení 100–240 V, 50/60 Hz
Podmíky okolniho prostřédí		Provozni teplata: 0 °C až 40 °CSkladovaci teplata -20 °C až 60 °CProvozni vhlkost: 20 % až 80 %
Rozměry		533,4 (Š) × 435,45V) × 217,57 (H) mm
Hmotnost (cistá)		4,73 kg (cistá)
Technické udaje mechanismu		Nakloněni: -5° až +25°Otáčeni: Nastaveni výšky: NeOtočeni: Odnímatelné stojan: Ano
Externi ovládací prvky	Spínače a tlačitka	Tlačitko napájeníKlávesová zkratka 1Klávesová zkratka 2
	Funkce	KostrastJasPosileni ČernéModré světloACM zapnuto/vyprnuloSuper ostrostHorizontálni pozice (jen pro model s analogovým vystupem)Virtikálni pozice (jen pro model s analogovým vystupem)Hodiny (jen pro model s analogovým vystupem)Zaostěfení (jen pro model s analogovým vystupem)Automatická konfigurace (jen pro model s analogovým vystupem)GammaTeplota barevRežímysRGBRežim slepů šedi6osá sytost6osý odstin
Specifikace se u Jednotlivých modelú a v rúzních oblastech liši.

คุณสามารถดูคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์อย่างเป็นทางการของฝ่ายสนับสนุน Acer

จอภาพ LCD Acer - คู่มือการเริ่มต้นใช้งานอย่างรวดเร็ว

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าโมนิเตอร์สามารถทำงานได้จากแหล่งจ่ายไฟที่เข้าถึงได้ในสถานที่ที่ใช้งาน
2. ปิดโมนิเตอร์ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าทำความสะอาด แล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือขาตั้งโดยตรง
3. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือขาตั้ง
4. Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางโมนิเตอร์ LCD ไว้ใกล้หน้าต่าง ฝน ความชื้น และแสงแดดโดยตรงอาจทำให้โมนิเตอร์เสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายได้
7. ห้ามถอดฝาครอบเครื่อง และห้ามพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมเครื่องควรดำเนินการโดยช่างเทคนิคที่ผ่านการรับรองเท่านั้น
8. เก็บโมนิเตอร์ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง +60 องศาเซลเซียส อุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้โมนิเตอร์ LCD เสียหายได้
9. ในกรณีต่อไปนี้ ให้ถอดสายไฟของโมนิเตอร์ออกทันทีและเรียกช่างเทคนิคที่ผ่านการรับรอง:
10. สายไฟระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย.
11. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน.
12. ตัวเครื่อง LCD เสียหาย.

การเชื่อมต่อจอภาพกับฐาน

1. นำจอภาพออกจากกล่อง.
2. เชื่อมต่อขากับฐาน (สำหรับบางรุ่น)
3. หมุนไปทางขวาเพื่อยึดให้แน่น ตรวจสอบให้แน่ใจว่าฐานและขาเชื่อมต่อกันอย่างถูกต้อง (สำหรับบางรุ่น)
4. หมุนสกรูเพื่อยึดฐานเข้ากับขา คุณสามารถขันสกรูโดยใช้หูสำหรับยึดหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีพอร์ต HDMI เท่านั้น)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos módot jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3 Bemenet gomb A bemeneti forrásko kőzti ványtsa szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használjá vezérólögombként a kivánt funkció kijelölésére. Nyomja meg üjra a kijelött element kivíasztsásához.

opcionális

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. - Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaval kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a CAN ICES-003(B)/NMB-003(B) szabvány előírásainak.

หมายเหตุสำหรับผู้ใช้ในแคนาดา

Ez a B osztályú digitális készülék megfelel a kanadai NMB-003 szabványnak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

สัญลักษณ์ที่ปรากฏบนตัวเครื่องและบนบรรจุภัณฑ์ของเครื่องใช้ไฟฟ้านี้ หมายถึง เครื่องใช้ไฟฟ้านี้จะต้องถูกจัดการแยกต่างหากจากขยะในครัวเรือนทั่วไปเมื่อสิ้นอายุการใช้งาน ผู้บริโภคมีหน้าที่นำเครื่องใช้ไฟฟ้าที่หมดอายุการใช้งานแล้วไปส่งยังจุดรวบรวมขยะที่กำหนดไว้ เพื่อนำไปรีไซเคิลเป็นผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ใหม่ การรวบรวมและรีไซเคิลเครื่องใช้ไฟฟ้าที่หมดอายุการใช้งานแล้วเมื่อสิ้นอายุการใช้งาน จะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และรับประกันว่าผลิตภัณฑ์ที่หมดอายุการใช้งานแล้วจะถูกจัดการอย่างปลอดภัยต่อสิ่งแวดล้อมและสุขภาพของมนุษย์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รวบรวมขยะที่แน่นอน คุณสามารถสอบถามได้จากหน่วยงานท้องถิ่น บริษัทจัดการขยะที่เกี่ยวข้อง หรือสถานที่จำหน่ายผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD-panel	Meghajlórendszer Szines	TFT LCD
	Mérét 247W (61 cm)
	Képpontmérét 0,270 mm (vizszintes) x 0,270 mm (fuggöleges)
	Fényerő	300 cd/m2(jelémző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178° (vizszintes) 178° (fuggöleges) (CR=10)
	Válaszidő 4 ms (G-G)
	Panellipus IPS
	Víszintes frekvencia	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	Fuggöleges frekvencia VGA/HDMI/DP: 56-76 Hz
Megjelenithető színek 16,7 millión
Videoórájel 193,71 MHz
Maximális felbontás		VGA: 1920 x 1200 60 Hz-enHDMI/DP: 1920 x 1200 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogasyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 28 W
	Alvó állapot 0,5 W
	Kikapcsolt állapot 0,3 W
Bemeneti csatlakozó		D-SubHDMI (csak a HDMI bemenettel rendelkező típsnál)DP (csak a DP bemenettel rendelkező típsnál)
Bemeneti videojel		Analog: 0,7 Vp-p (normál), 75 OHM. positivHDMI (csak a HDMI bemenettel rendelkező típsnál) (optional)DP (csak a DP bemenettel rendelkező típsnál) (optional)
Hangszörök		2 W x 2 (Csak az audiobemessenel rendelkező típsok esetén) (optional)
Maximális képernyömöret		Víszintesen: 528,2 mmFuggölegesen: 342,4 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Mūködési hörmséket: 0-40 °CTárolás hörmséket: -20-60 °CMūködési páratartalom: 20-80%
Méretek		533,4 (szê) x 435,45 (ma) x 217,57 (mé) mm
Tömeg (nettó)		4,73 kg (nettó)
Mechanikai jellemzők		Dölés: -5' és +25' közottElfordulás: NemMagasságbeallitás: NemElfordithato: NemLevehető talp:lagen
Külső kezelöszervek	Kapcsoló/gombok	Bekapsológomb1. gyorsgomb2. gyorsgomb
	Funkciok	KontrasztFényerőSölét élenkitéSekfényACM be/kiSzuper élességVíszintes pozić (csak az analogb bemenetú típson)Fuggöleges pozić (csak az analogb bemenetú típson)Örajel (csak az analogb bemenetú típson)Fókusz (csak az analogb bemenetú típson)Automaticius konfiguración (csak az analogb bemenetú típson)GammaSzinhömsékletMódoksRGBSzürkeárnyalatos mod6 tengelyes telitetség6 tengelyes szinámyalat
A műsaki adatok típsounkét és/vagy régiónkét altérök lehetnek.

สำหรับคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer โปรดดูที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการติดตั้งจอภาพ LCD Acer อย่างรวดเร็ว (OG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณได้รับการจัดอันดับสำหรับการทำงานกับกระแสสลับตามที่ระบุไว้บนฉลาก
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีสารทำละลายลงบนผ้าแล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือเคสโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนจอภาพ LCD หรือเคส Acer ไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
4. ห้ามวางจอภาพ LCD ใกล้เปลวไฟ เนื่องจากอาจทำให้เกิดความเสียหายร้ายแรงได้หากจอภาพสัมผัสกับน้ำ ความชื้น หรือแสงแดดโดยตรง
5. ห้ามวางของหนักบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรต่อจอภาพได้
6. ผู้ปฏิบัติงานต้องใช้เครื่องมือและอุปกรณ์ป้องกันอันตรายส่วนบุคคลที่เหมาะสมในการทำงาน ผู้ปฏิบัติงานต้องตรวจสอบให้แน่ใจว่าเครื่องมือและอุปกรณ์ป้องกันอันตรายส่วนบุคคลอยู่ในสภาพดีและพร้อมใช้งานก่อนเริ่มปฏิบัติงาน
7. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
8. การเปิดใช้งานเครื่องและปิดเครื่อง ควรปฏิบัติตามคำแนะนำจากคู่มือการใช้งาน:

Το κάλυμμα ή η οθόνη του υπολογιστή έχει υποστεί ζημιά. Χύθηκε υγρό πάνω στην οθόνη LCD ή η οθόνη έπεσε στο πάτωμα. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσάρτηση της οθόνης στη βάση

1. Βγάλτε την οθόνη από τη συσκευασία.
2. โปรดอ่านคู่มือการใช้งานให้ละเอียด (ก่อนการใช้งาน)
3. ไม่จำเป็นต้องใช้เพื่อการป้องกัน ตรวจสอบว่ามีการป้องกันอย่างเพียงพอหรือไม่ (ปรับปรุงแล้ว)
4. เปิดใช้งานตามที่กำหนด โดยปฏิบัติตามคำแนะนำที่แนบมาหรืออุปกรณ์ที่เหมาะสม (ตามที่ผู้ผลิตกำหนด)

Σύνδεση της οθόνης σε υπολογιστή

1. เปิดฝาและถอดแบตเตอรี่ออกจากเครื่องคอมพิวเตอร์
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στη θύρα.

2-2 Σύνδεση καλωδίου HDMI (μόνο για οθόνες με είσοδο HDMI)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το ένα άκρο του καλωδίου HDMI στο πίσω μέρος της οθόνης και το άλλο άκρο στη θύρα του υπολογιστή.

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าปิดสวิตช์ไฟของจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียง) (อุปกรณ์เสริม) 4. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ 5. เชื่อมต่อสายไฟและสายสัญญาณเสียงเข้ากับเต้ารับไฟฟ้าที่ผนัง

ส่วนควบคุมภายนอก

Ap. Στοιχείο Περιγραή
1	Κουμπί/ένδειξηλειουργίας	Ενργοποίει/απενργοποίει την σθόνη. To μιπλε χρωμα ἀντοδεικυύει τροροδοσία με ρεύμα. To προτολάλι χρωμα ἀντοδεικυύει λειουργία αναμούης/ εξοικόμοιης ενργείας.
2	Πλήκτρο 1, 2 κουμπία	Παπότε γίαν ενργοποίησετη λειουργία πλήκτρων καθοριαμένων αἰτό to υπόστη.
3	Κουμπί εἰσόδου	Παπότε γία ενλλayή μεταξύ των πηγών εἰσόδου.
4	Κουμπί περιήγησης/OK	Παπότε γίαν ενργοποίησετο μενού OSD. Ση συνέχει, μιροείτενα το χρησιμοποίηετως Πλήκτρο ΚATEύθυνός γίαν επισημαινέτε κάθε φρός τη λειουργία του θέλετε. Παπότε ξανά γίαν επιλέξετε μία λειουργία.

อุปกรณ์เสริม

ข้อควรระวังและคำแนะนำด้านความปลอดภัย

คำประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้: - ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณใหม่ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณใหม่ เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD รุ่นนี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับกฎระเบียบ EMC

โมเดลอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต, หัวข้อ, ฯลฯ) ที่เป็นผลิตภัณฑ์ต้นแบบซึ่งกำหนดขอบเขตของหมวดหมู่ B อาจรวมอยู่ในเอกสารนี้ ฟังก์ชันของอุปกรณ์ต่อพ่วงต้นแบบคือแนวทางสำหรับการปรับเปลี่ยนการใช้งานและผลลัพธ์ที่คาดหวัง

ข้อควรระวัง

อาจเกิดความเสียหายต่อทรัพย์สินของผู้ใช้ ซึ่งไม่ครอบคลุมโดยผู้ผลิต เนื่องจากอาจเกิดขึ้นจากการใช้งานที่ไม่ถูกต้องตามที่กำหนดโดยคณะกรรมการกำกับดูแลกิจการสื่อสาร สำหรับผลิตภัณฑ์ชนิดนี้

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

รุ่น: ข้อกำหนด

อุปกรณ์ดิจิทัลประเภท B นี้เป็นไปตามมาตรฐาน ICES-003(B)/NMB-003(B) ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

อุปกรณ์ดิจิทัลประเภท B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

อันโตปปิยน์ อัครโนตู เอออนลเลียอู อาโต้ คเนปเต โอไอโอว์ตกา โวอิโคคูเปีย โอตเน ยุโรปไตเก เอ็นโอน

ผลิตภัณฑ์นี้และบรรจุภัณฑ์ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ควรแยกทิ้งเพื่อนำไปรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกขยะและการรีไซเคิลผลิตภัณฑ์ที่ใช้แล้วอย่างถูกวิธีจะช่วยลดผลกระทบต่อสิ่งแวดล้อมและสุขภาพของมนุษย์ และทำให้วัสดุต่างๆ ถูกนำกลับมาใช้ใหม่ได้ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการทิ้งผลิตภัณฑ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น หน่วยงานบริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Oθóvη LCD	Σιοτημα Μθήγησης Εγχρωμη	θόνη LCD TFT
	Μέγεθος 24"W (61 cm)
	Βήμα pixel 0,270 mm (O) x 0,270 mm (K)
	Φωτενίσητα	300 cd/m2(tutrik)
	Αντίθεηη 10000000:1 μέγ. (ACM)
	Γυνία προβαδης 178° (O) 178° (K) (CR = 10)
	Xρόνος απόκριασις 4 ms (G αδ G)
	Τύτος πάνλε Εγνολογία In-Plane Switching
	Ορίζόντα συχόστητα	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Κατακόρμη συχόστητα VGA	HDMI/DP: 56 - 76 Hz
Xρώματα Φόνης 16,7 Εκατομμύρία
Συχόντητα κουκλίδων 193,71 MHz
Μέγισην ανάλμα		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Τότοθετηρηκαι Καιάμη λειούργια VESA DDCCI/DDC2B
Kατανάλων πρεματος(στα 200 nits)	Λειουργία ενεργοποίης 28 W
	Λειουργία αναμονης 0,5 W
	Λειουργία απενεργοποίης 0,3 W
Υποδόχη εἰσόδου		D-SubHDMI (μόνο μοντέλo εἰσόδου HDMI)DP (μόνο μοντέλo εἰσόδου DP)
Σήμα βίντεο εἰσόδου		Αναλογίκο: 0,7 Vp-p (tutrik), 75 OHM, έτικόHDMI (μόνο μοντέλo εἰσόδου HDMI) (προαρεικό)DP (μόνο μοντέλo εἰσόδου DP) (προαρεικό)
Ηχελι		2 W x 2 (μόνο μοντέλo εἰσόδου ηχου) (προαρεικό)
Μέγιστο μέγεθος Εθόνης		Ορίζόντα: 528,2 mmKataκόρμη; 342,4 mm
Πηγί τισχόος		100-240 V, 50/60 Hz
Περβαλλοντίας ζητηματα		Θερμοκραίδιλειούργιας: 0° εύς 40 °CΘερμοκραίδια οτοθέκημαειας: -20° εύς 60 °CYνραίαλειούργιας: 20% εύς 80%
Δίατάεις		533,4 (Π) x 435,45 (Y) x 217,57 (B) mm
Βάρος (K. B.)		4,73 kg (καθρο)
Προδίαγραφές μηχανίαμου		Κλίοη: -5° εύς +25°Πρειρορ: OxιPθεμιαίους: OxιΠρειρορ: OxιAποστίμενη Ρααη: Nai
Εξωτερίκα στοίχεια ελέχου		Kαλίοη: -5° εύς +25°Πρειρορ 1 Μενού/Περιγίαης/OK
		Πλεκτρο 2
		Πλεκτρο 2
		Πεικόρμεις
		Αντίθεηη Φεινοντίητα Εωτενίσητα Αναλογίκης Περομίας Μενομηντίαν Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκη. Aντίθεηη Φεινίσητα Εωτενίσητα Αναλογίκης Περομίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περomega 2
		Epsilon Στοίχεια ελέχου
Οι προδίαγραφές ευδέχεταινα διαφέρουν ανάλουγα με to Μροτέλο Ώκατι ηερχούη.

ค้นหาคู่มือและเอกสารทางเทคนิคอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำแนะนำเริ่มต้นใช้งานอย่างย่อ (Quick Start Guide – QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าค่าไฟฟ้าที่ระบุของจอภาพของคุณเหมาะสมกับการใช้งานกับไฟฟ้ากระแสสลับที่มีในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดของเหลวใดๆ ลงบนหน้าจอหรือฝาครอบโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือฝาครอบ - บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
2. ห้ามกดทับหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การบริการทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ในสภาพแวดล้อมที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
5. ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
6. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
7. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพสัมผัสกับฝน
8. เพื่อป้องกันความเสียหายต่อจอ LCD หรือตัวเครื่อง

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรู โดยใช้เหรียญหรือไขควง (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายสัญญาณภาพ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสาย Audio (เฉพาะรุ่นที่มีพอร์ต Audio) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ในระยะที่เอื้อมถึง

ตัวควบคุมภายนอก

Č. Pložka Popis
1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolenú použivatelom.
3	Tlačidlo Vstup Stlačením tlacidla Prepnite vystupné zdroje.

4

Smerové/ potvrddovacie tlacidlo

Stlačením tlacidla aktivujte ponuku OSD, potom ho použite ako smerové tlacidlo a vyberte požadovanú funkciu. Opátovnám stlačením tlacidla potvrdǐte vyber.

ข้อบังคับและคำเตือนด้านความปลอดภัย

คำเตือนจาก FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่สมเหตุสมผลต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องตามคำสั่งของสหภาพยุโรป

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อป้องกันความเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

K tomuto zariadeniu možno pripojiť iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atď.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mať pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme CAN ICES-003(B)/NMB-003(B).

Poznámka pre kanadských používateľov

Tento digitálny prístroj triedy B je v súlade s kanadskou normou NMB-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný T'FT LCD
	Velfkost' 24"W (61 cm)
	Rozstup bodov 0,270 mm	(H) x 0,270 mm (V)
	Jas	300 cd/m2 (charakteristický)
	Kontrast 100000000:1 Max	(ACM)
	Pozorovaci uhol 178° (H)	178° (V) (CR = 10)
	Doba odozvy 4 ms (G ku $)
	Typ panela IPS
	Horizontálna frekvencia	VGA: 30 - 85 kHz HDMI/DP: 30 - 94 kHz
	Vertikálna frekvencia VGA/HDMI/DP: 56 - 76 Hz
Farby displeja 16,7 milliona
Max. obnovovacia frekvencia bodov 193,71 MHz
Maximáne Rozlügenie		VGA: 1920 x 1200 pri 60 Hz HDMI/DP: 1920 x 1200 pri 75 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Spotreba energia (pri 200 nitov)	Režim zapnutia 28 W
	Režim spänku 0,5 W
	Režim vypnutia 0,3 W
Vstupné konektor		D-Sub HDMI (iba model so vystupom HDMI) DP (iba model so vystupom DP)
Vstupné signál videa		Analógový: 0,7 Vp-p (standardne), 75 OHM, kladné HDMI (iba model so vystupom HDMI) (volitelné) DP (iba model so vystupom DP) (volitelné)
Reproduktory 2 W x 2 (iba model so vystupom Audio)		(volitelné)
Maximána velkost' obrazovky		Horizontálne: 528,2 mm Vertikálne: 342,4 mm
Zdroj napájania 100 - 240 V, 50/60 Hz
Podmienky prostredia		Prevádková teplota: 0 až 40 °C Teplota skladovania: -20 až 60 °C Prevádková vlhkest: 20 % až 80 %
Rozmery		533,4 ($) x 435,45 (v) x 217,57 (h) mm
Hmotnost' (netto)		4,73 kg (netto)
Špecifikácie mechanizmu		Vyklepenie: -5° až +25° Otáčanie: Nie Nastavenie vyšky: Nie Vyklápanie: Nie Odpóltehný stojan: Àno
Vonkajšie ovládače	Preplnáč/Tlačidlá	Tlačidlo zapnutia Tlačidlo klávesovej skratky 1 Tlačidlo klávesovej skralky 2
	Funkcie	Krontrast Jas Zvižranenie šlernej Modré svetlo Zapnúlt'vypnú't' ACM Zvišená ostrost' Horizontálna poloha (iba pre model s analógový m vystupom) Virtkálna poloha (iba pre model s analógový m vystupom) Hodiny (iba pre model s analógový m vystupom) Ohnisko (iba pre model s analógový m vystupom) Automatická konfigurácia (iba pre model s analógový m vystupom) Gama Teplota farieb Režímy sRGB Režím odtriežov silej 6-osová sýtost' 6-osový odtrieñ
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

Sprievodca rýchlym spustením LCD monitora Acer

Dôležité bezpečnostné pokyny

อ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าหน้าจอมีระดับแรงดันไฟฟ้าที่เหมาะสมกับกระแสสลับที่มีในพื้นที่ของคุณ
2. ปิดหน้าจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือแผงด้านหลังโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือแผงด้านหลัง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าให้แรงกดบนจอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวรได้
8. ห้ามถอดแผงด้านหลังและพยายามซ่อมแซมเครื่องด้วยตนเอง การตรวจสอบทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง 60°C การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กทั้งหมดออกจากจอทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายไฟของจอสัญญาณคอมพิวเตอร์หลุดลุ่ยหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอต้องโดนฝน
12. จอ LCD หรือแผงด้านหลังเสียหาย

การติดตั้งจอบนฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งแกนเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกแน่นกับแกนแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับแกนโดยหมุนสกรูด้วยไขควงหรือเครื่องมือที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดหน้าจอ และถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งหน้าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าทั้งหน้าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของหน้าจอ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าทั้งหน้าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของหน้าจอเข้ากับช่องเสียบไฟที่ด้านหลังของหน้าจอ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และหน้าจอเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มภายนอก

Nr.PunktBeskrivelse
1	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strombesparende tilstand.
2	Genvej 1, 2 knapper	Tryk for at aktivere brugerdefineret genvejsfungtion.
3 Indgangsknap Tryk for at skifte indgangskilde.
4	Navigations-OK-knap	Tryk for at aktivere OSD-menuen, og brug den derefter som navigationsknap til at fremhæve den ønskeDE Funktion. Tryk对其进行 at foretag et valg.

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎข้อบังคับ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายมาตรการต่อไปนี้:

• ย้ายเสาอากาศรับสัญญาณให้ห่างจากอุปกรณ์และตัวรับสัญญาณ
• เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่ตัวรับสัญญาณเชื่อมต่ออยู่
• ติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

ยกจอภาพโดยจับที่ฐานเพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ภายนอก

เฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้อุปกรณ์นี้ซึ่งได้รับจาก FCC (Federal Communications Commission) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนอื่น ๆ แต่เป็นความรับผิดชอบของคุณที่จะต้องกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมและรีไซเคิลอุปกรณ์แยกต่างหากช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกนำกลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ไปรีไซเคิล โปรดติดต่อเทศบาล บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Driversystem TFT farve	LCD
	Storrelse 24"W (61 cm)
	Pixelafstand: 0,270 mm	(H) x 0,270 mm (V)
	Lysstyrike 300 cd/m2 (typisk)
	Kontrast 100000000:1	Maks. (ACM)
	Betragningsvinkel 178° (H) 178° (V) (CR=10)
	Svartid 4 ms (G til G)
	Paneltype IPS (In-Plane)	Switching)
	H-frekvens	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-frekvens VGA/HDMI	DP: 56 - 76 Hz
Skaermfarver 16,7 millionaire
Pixelfrekvens 193,71 MHz
Maksimal oplonsning		VGA: 1920 x 1200 ved 60 HzHDMI/DP: 1920 x 1200 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromforbrug(ved 200 eheder)	Tændt tilstand 28 W
	Slumretilstand 0,5 W
	Slukket tilstand 0,3 W
Indgangsstik		D-SubHDMI (kun model med HDMI-indgang)DP (kun model med DP-indgang)
Videoindgangssignal		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (kun model med HDMI-indgang) (ekstraudstyr)DP (kun model med DP-indgang) (ekstraudstyr)
Hojttalere		2 W x 2 (kun model med lydindgang) (ekstraudstyr)
Maksimal skærmstørrelse		Vandret: 528,2 mmLodret: 342,4 mm
Strømkilde		100-240 V, 50/60 Hz
Miljohensyn		Driftstermeratur: 0° til 40° COpbevaringstemp.: -20° til 60° CLuftfugtighed ved drift: 20 % til 80 %
Mäl		533,4 (B) x 435,45 (H) x 217,57 (D) mm
Vægt (N. W.) 4,73 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +25° Drejning: NejHojdeindstilling: Nejdrejetap: NejAftagelig fod: Ja
Udvendige knapper	Knapper	Tænd/sluk-knapGenvej 1Genvej 2
	Funktioner	KrontratLysstykeMorkeforstærkningsBlät lysACM Til/FraSuper skarphedH.-position (kun model med analog indgang)V.-position (kun model med analog indgang)Ur (kun model med analog indgang)Fokus (kun model med analog indgang)Automatisik konfiguration (kun model med analog indgang)GammaFarvetemperaturTilstandesRGBGråskala-tilstand6-aset mætning6-akset nuance
Specifikationerne kan variere afhängigt af model og/eller region.

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการติดตั้งจอภาพ LCD ของ Acer อย่างรวดเร็ว

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่ากระแสไฟฟ้าที่กำหนดของจอภาพตรงกับไฟบ้านในพื้นที่ของคุณ
2. ปิดเครื่องจอภาพ LCD และถอดปลั๊กสายไฟออกจากเต้ารับ ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายไขมันลงบนผ้าแล้วเช็ดจอภาพอย่างระมัดระวัง
3. ห้ามขูดหรือเทของเหลวลงบนจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอ LCD ใกล้หน้าต่าง การที่จอต้องเผชิญกับฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. ห้ามกดทับบนจอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง งานซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง +60 องศาเซลเซียส การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตในสถานการณ์ต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอต้องเผชิญกับฝน
13. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอเข้ากับขาตั้ง

1. นำจอออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐานรอง (ในบางรุ่น)
3. ล็อกโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าส่วนฐานล็อกเข้ากับขาตั้งแล้ว (ในบางรุ่น)
4. ติดตั้งส่วนฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยวัตถุแบน (เช่น ไขควง) หรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดเครื่องจอและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

Ulkoiset ohjauslaitteet

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytketynä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanappäin 1,2painiketta	Painamalla pikanappäintä voit käättäakäätjan märittämään käättäjän märittämään pikanappäintoinmintoa.
3	Tulo-painike	Painamalla painiketta voit vaihtaattulohdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

หมายเหตุ: สายเคเบิลที่มีการป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีการป้องกันตามข้อกำหนดของ EMC directive

หมายเหตุ: อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์สื่อสารข้อมูล เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามข้อจำกัดคลาส B เท่านั้น การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใด ๆ ที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์การใช้งานอุปกรณ์นี้ตามที่ FCC (Federal Communications Commission) อนุญาตให้ผู้ใช้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ถูกต้อง

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B) ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานแล้วในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์ที่ปรากฏบนอุปกรณ์หรือบรรจุภัณฑ์นี้หมายความว่าไม่ควรทิ้งอุปกรณ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำอุปกรณ์ที่เลิกใช้งานแล้วไปยังจุดรวบรวมขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าที่กำหนดเพื่อรีไซเคิล การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานแล้วอย่างถูกต้องช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่เลิกใช้งานแล้วเพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น ศูนย์รีไซเคิล หรือร้านค้าที่คุณซื้ออุปกรณ์

ข้อมูลจำเพาะทางเทคนิค

LCD-paneleli	Ohjausjärestelmä TFT	Color LCD
	Koko 24"W (61 cm)
	Pikseliväli	0,270 mm (V) x 0,270 mm (P)
	Kirkkaus	300 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1enint. (ACM)
	Katselukulma 178°(V)	178° (P) (CR=10)
	Vasteaika 4 ms (G/G)
	Panellityppi In-Plane	Switching (IPS)
	H-taajuus	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	V-taajuus VGA/HDMI/DP: P: 56-76 Hz
Näytövärit 16,7 miljoona
Pistekellotaajuus 193,71 MHz
Enimmäistarkkuus		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus (200 nitä)	Pääälä 28 W
	Lepotila 0,5 W
	Pois 0,3 W
Tulolitäntä		D-SubHDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standardi), 75 OHM, positivinenHDMI (vain HDMI-tulomalli) (valinainen)DP (vain DP-tulomalli) (valinainen)
Kaiuttimet 2 W x 2 (vain äinitulomalli) (valinainen)
Näytöruudun enimmäskoko		Vaakasuora: 528,2 mmPystysuora: 342,4 mm
Virtualähde 100-240 V, 50/60 Hz
Ympäristötekijät		Käytölämpötila: 0-40 °CVarastointilämpötila: -20+60 °CLlmarkosteus: 20-80 %
Mitat 533,4 (L) x 435,45 (K) x 217,57 (S) mm
Paino (netto)		4,73 kg (netto)
Mekanism tiedot		Kallistus: -5°+25°Kierto: EIKorkeudens sättö: EINivelönti: EIlrotettava jalusta: Kylå
Ulkosit ohjauslaitteet	Vaihto/painikkeet	VirtapainikePikanäppäin 1Pikanäppäin 2
	Toiminnot	KontrastiKirkkausMustan vahvistusSininen valoACM Paälla/Pois paällaSuperterävyssVaakasijainti (vain analoginen tulomalli)Pystysijainti (vain analoginen tulomalli)Taaljuus (vain analoginen tulomalli)Tarkennus (vain analoginen tulomalli)Autom. asetukset (vain analoginen tulomalli)GammaVärin lampaïsysTilatsRGBHarmaašävytila6-aksel. satur.6-aksel. sävy	TuloVallikko/Navigointi/OKAänenvoim.MykistäODVirkist.taaj,numKiellAikkatkaisuLäpikuultavusLukitse OSDTuloAutom. lahdeLaajakuvaPikanäppäinmäärityssDDC/CI pälla /polis pällaHDMI-mustan tasoPika-aloitustilaNäytö tiedotNollaa kaikkä setuks.Lopeta
Teknisitet saattavat vaidella mallin ja/tai alueen mukaan.

คู่มือการใช้งานและเอกสารอื่นๆ ของผลิตภัณฑ์ Acer มีให้บริการบนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีกำลังไฟฟ้าเพียงพอที่จะทำงานกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟ
3. ฉีดน้ำยาทำความสะอาดชนิดอ่อนลงบนผ้า แล้วเช็ดจอภาพเบาๆ ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอภาพ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง หากจอภาพถูกฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรง
7. ห้ามกดที่จอภาพ LCD แรงกดมากเกินไปอาจทำให้จอภาพเสียหายถาวร
8. อย่าถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง ช่างเทคนิคที่ได้รับอนุญาตควรดำเนินการบำรุงรักษาทุกประเภท
9. ควรเก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง 60° C (-4° ถึง 140° F) หากเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้ อาจทำให้เกิดความเสียหายถาวรได้
10. คุณต้องถอดจอภาพออกทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจอภาพไปยังพีซีชำรุดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอภาพถูกฝน
12. จอ LCD หรือตัวเครื่องเสียหาย

วิธีติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาจานเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

วิธีเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าปิดทั้งจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าปิดทั้งจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบว่าปิดทั้งจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่เหมาะสม

ตัวควบคุมภายนอก

Nr ELEMENTBeskrivelse
1	Strømknapp/-indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/ strømsparingsmodus.
2	Hurtigtast 1, 2 knapper	Trykk for Å aktivere brukerdefinert hurtigtastfunksjon.
3	Inngang-knapp Trykk for ä veksle mellom inngangskilder.
4	Navigasjons-/OK-knapp	Trykk for Å aktivere OSD-menyen, og bruk deretter knappen som en styretast for Å markere önsket funksjon. Trykk på den igjen for Å angi et valg.

ข้อบังคับและหมายเหตุด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ และเชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรอื่นจากที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อตัวแทนจำหน่ายหรือช่างเทคนิคด้านวิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาจอ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลข้อมูลอื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์รับเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจาก Federal Communications Commission ถูกเพิกถอน

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วจากผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์แสดงว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่เป็นความรับผิดชอบของคุณที่จะต้องกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมและรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหาก ณ เวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพและสิ่งแวดล้อม หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Kjoresystem TFT farge	LCD
	Størrelse 24"W (61 cm)
	Pikselmål 0,270 mm (H) x 0,270 mm (V)
	Lysstyrke	300 cd/m2(typisk)
	Kontrast 100 000 000:1	maks. (ACM)
	Synlig vinkel 178° (H) 78° (V) (CR=10)
	Responstid 4 ms (G til 5)
	Paneltype IPS (In-Plane)	Switching)
	H-frekvens	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-frekvens VGA/HDMI	DP: 56 - 76 Hz
Visningsfarger 16,7 millionaire
Punktklokke 193,71 MHz
Maksimal opplosning		VGA: 1920 x 1200 ved 60 HzHDMI/DP: 1920 x 1200 ved 75 Hz
Plug & Play VESA DDCCI/DDC2B
Strømforbruk(ved 200 nit)	På-modus 28 W
	Hvilemodus 0,5 W
	Av-modus 0,3 W
Inngangskobling		D-SubHDMI (bare modell med HDMI-inngang)DP (bare modell med DP-inngang)
Signal for videoinngang		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (bare modell med HDMI-inngang) (tilleggsutstyr)DP (bare modell med DP-inngang) (tilleggsutstyr)
Høytalere		2 W x 2 (bare modell med lydinngang) (tilleggsutstyr)
Maksimal skjermstørrelse		Horisontalt: 528,2 mmVertikalt: 342,4 mm
Stromkilde		100-240 V, 50/60 Hz
Miljømessige hensyn		Driftstemp.: 0° til 40 °CLagringstemp.: -20° til 60 °CDrifterfektiget: 20 % til 80 %
Mäl		533,4 x 435,45 x 217,57 mm (B x H x D)
Vekt (n.v.)		4,73 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +25° Dreiemekanisme: NeiHoydejustering: NeiAkse: NeiAvtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	StromknappInngangMeny/Navigasjons/OKHurtigtast 1Hurtigtast 2
	Funksjoner	KontrastVolumLysstyrkeDempOddOPppateringsfrekvensnr.SpräkOSD-tidsavbruddGjennomsiktigkeitOSD-lasInndata
		Super skarphetH. posisjon (bare modell med analog ingang)V. posisjon (bare modell med analog ingang)Klokke (bare modell med analog ingang)Fokus (bare modell med analog ingang)Auto. konfigurasjon (bare modell med analog ingang)GammaFargetemperaturModusersRGBGråtonemodusMetning ved 6-akseFargetone ved 6-akse
Spesifikasjonene varierer avhengig av modell og/eller region.

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีระดับแรงดันไฟฟ้าที่สามารถทำงานกับไฟ AC ที่มีอยู่ในตำแหน่งของคุณได้
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีฤทธิ์กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılmalıdır.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
11. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
12. LCD monitör ya da kasa zarar görmüşse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. วางเท้าลงบนฐาน (ในรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานวางแนบกับเท้าแล้ว (ในรุ่นที่เลือก)
4. ใช้ไขควงปากแบนหรือเหรียญหมุนสกรูเพื่อยึดฐานเข้ากับเท้า (ในรุ่นที่เลือก)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กสายไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Numara Üğe Açıklama
1	Güçduğmesi/göstergesi	Monitör,uçar/kapatır. Mavi, acıkoldugu,gösterir. Kehribargeni,bekleme,güçtasarrufu modundaoldugu,gösterir.
2	Kisayol 1, 2duğmeleri	Kullanı tanımlı kisayol,islevinietkinleşirmek:içınbasın.
3	Gi	Giris kaynak;lıarasindaGPCŞ yapmak:içınbasın.
4	Gezinme/Tamamduğmesi	OSD menüsunu etkinleşirmek:içınbasvene ardından istenen,islevi vurgulamaküzere yönendirme tuşu olarak kullanı.Seçim girmek:içntekrarbasın.

การปรับแต่งและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

ด้วยเอกสารนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ซึ่งกำหนดกรอบสำหรับการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อป้องกันความเสียหายต่อจอภาพ โปรดอย่ายกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องทำด้วยสายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดคลาส B เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อเครื่องรับวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อ 15 ของกฎข้อบังคับของ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

คำเตือนสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การทิ้งอุปกรณ์โดยผู้ใช้ในประเทศสมาชิกสหภาพยุโรปในพื้นที่ส่วนบุคคล

สัญลักษณ์บนผลิตภัณฑ์และบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ คุณควรนำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์เพื่อการรีไซเคิล การทิ้งและรีไซเคิลแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ โปรดติดต่อหน่วยงานท้องถิ่น บริการจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD Panel	Sürüçü Sisteml TFT Renkli LCD
	Boyut 24"W (61 cm)
	Piksel Araişi 0,270 mm (Y) x 0,270 mm (D)
	Parlaklik	300 cd/m2 (Tipik)
	Kontrast 100.000.000:1 Maks (ACM)
	Görülbeilir Aci 178° (Y) 178° (D) (CR=10)
	Tepki Sūresi 4 ms (G) - G)
	Panel Tür'u In-Plane Switching
	Yatay Frekans	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Dikey Frekans VGA/HDMI/DP: 56 - 76 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock 193,71 MHz
Maksimum Çozünurlük		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Güç Tüketimi (200 nitte)	Açık Mod 28 W
	Uyku Modu 0,5 W
	Kapali Mod 0,3 W
Giriş Bağlaycisı		D-SubHDMI (Sadece HDMI Girisi Model)DP (Sadece DP Girisi Model)
Giriş Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, PozitifHDMI (Sadece HDMI Girisi Model) (Istepe böglü)DP (Sadece DP Girisi Model) (Istepe böglü)
Hoparlörler 2 W x 2 (Sadece Ses Girisi Model) (Istepe böglü)
Maksimum Ekran Būylijklügi		Yatay: 528,2 mmDikey: 342,4 mm
Güç Kaynagi		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalıma Sıcakkı: 0° - 40°C Saklama Sıcakkı: -20° - 60°CÇalıma Nem Araişi: %20 - %80
Boyutlar		533,4 (G) x 435,45 (Y) x 217,57 (D) mm
Ağırlik (Net)		4,73 kg (net)
Mekanizma Teknik Özellikleri		Eşim: -5° - +25°Donlış: HayirBoy ayarlamasi: HayirPivot: HayirAyril bilir ayak noktası: Evet
Harici kontroler	Anahter/Dülgeler	Güç DüɡmesiKisayol 1Kisayol 2
	İsllevler	KontrastPartlaklikSiyah GüçlendirMavi İskiACM AÇMA/KAPAMASuper NetlikYatay Konum (sadece Analog girigi model)Dikey Konum (sadece Analog girigi model)Saat (sadece Analog girigi model)Odek (sadece Analog girigi model)Oto. Yapilandirma (sadece Analog girigi model)GammaRenk SıcakkıModiarsRGBGri Tonlama Modu6 ekş. Doğun.6 ekş. Ton
Teknik özellikler, modele ve/veya bölgeye,göredehyşigkeit,gösterir.

คุณสามารถค้นหาคู่มือการใช้งานและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อสำหรับจอภาพ LCD Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. เพื่อทำความสะอาดหน้าจอ LCD: ตรวจสอบว่าจอภาพมีพารามิเตอร์ทางไฟฟ้าที่สอดคล้องกับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าสะอาด แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
6. Acer ไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตัวเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20°C ถึง +60°C (-4°F ถึง +140°F) การเก็บจอภาพไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
11. ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:

สายสัญญาณจากจอภาพไปยังพีซีชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพสัมผัสกับฝน - จอภาพ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งอย่างแน่นหนา (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งด้วยสกรู โดยใช้ปีกที่ติดมาให้หรือเหรียญที่เหมาะสม (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องสัญญาณเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

อุปกรณ์เสริม

การควบคุมภายนอก

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoeste/opreeste monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activa functția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta întrate sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activa meniul OSD, apoi utilizuși-1 ca tastă directională pentru a evidenția functția dorită. Apăsași-1 din nou pentru a introduze o selecție.

ข้อควรระวังด้านกฎระเบียบและความปลอดภัย

ข้อควรปฏิบัติเกี่ยวกับ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าอยู่ในขีดจำกัดที่เหมาะสมสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดส่วนที่ 15 ของ FCC ขีดจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับหรือวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และ 2009/125/CE เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนป้องกัน เพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของ Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ มีความเป็นไปได้ว่าการทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การแก้ไขที่ไม่ได้ผ่านการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งรับประกันโดยคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC) เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่สามารถกำจัดร่วมกับขยะในครัวเรือนอื่น ๆ ได้ แต่เป็นความรับผิดชอบของคุณที่จะกำจัดผลิตภัณฑ์ที่เลิกใช้งานแล้วโดยนำไปส่งที่จุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรวบรวมและการรีไซเคิลแยกต่างหากของอุปกรณ์ที่เลิกใช้งานแล้ว ณ เวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์นี้ถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์ที่เลิกใช้งานแล้ว โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 24"W (61 cm)
	Pas pixeli 0,270 mm (H) x 0,270 mm (V)
	Luminozilate	300 cd/m² (tipic)
	Contrast 100.000.000	1 Max (ACM)
	Unghi de vizualize 178° (H) 178° (V) (CR=10)
	Timp de raspuns 4 ms	(G - G)
	Tip panou In-Plane Switching - IPS
	Frecventa horizontal	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Frecventa verticala VGA/HDMI/DP: 56 - 76 Hz
Culori affiche 16,7 Miliano
Frecventa de ceas 193,71 MHz
Rezolutiè maximã		VGA: 1920 x 1200 la 60 HzHDMI/DP: 1920 x 1200 la 75 Hz
Tip plug & play VESA DDCCI/DDC2B
Putere absorbilà(la 200 nits)	Modul Pornit 28 W
	Modul Repaus 0,5 W
	Modul Oprit 0,3 W
Conector de intrare		D-SubHDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximã ecran		Orontalã: 528,2 mmVerticalã: 342,4 mm
Sursã de alimentare		100-240 V, 50/60 Hz
Considerazioni privind mediol		Temp. de fonctionare: 0 ° - 40 °CTemp. de depositare: -20 ° - 60 °CUmiditate in timpul funzioniarii: 20% - 80%
Dimensiuni		533,4 (l) x 435,45 (h) x 217,57 (a) mm
Masa (netã)		4,73 kg (net)
Specificaïs privind mecanismul		Încinarne: -5° - +25°Rotire: NuRegliaea inaithmii: NuPivotare: NuSuport cu picior detaşabil: Da
Comenzi exterior	Comutator/butoane	Buton de alimentareTasta rapidă 1Tasta rapidă 2IntrareMeniu/Navi/OK
	Functii	ContrastLuminozilateAmplicare negruLuminà albastrACM Pornit/OpritClaritate superioarpozige orontalã (numai la modelul cu intrare analogica)Poziţie verticala (numai la modelul cu intrare analogica)Ceas (numai la modelul cu intrare analogica)Focalizare (numai la modelul cu intrare analogica)Configurare automatã (numai la modelul cu intrare analogica)GamãTemperaturã culoareModuri sRGBMod Tonuri de griSaturațe pe 6 axeNuante pe 6 axeInformati monitorResetare toate setârilelesire
Specificaïle variazã àn funçtie de model Şi/sau de regiune.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการตั้งค่าอย่างรวดเร็วสำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. เพื่อทำความสะอาดจอภาพ LCD: โปรดจำไว้ว่าจอภาพของคุณออกแบบมาเพื่อทำงานกับแหล่งจ่ายไฟกระแสสลับภายในอาคาร
2. ถอดปลั๊กจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดโดยไม่ใช้ตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดน้ำยาโดยตรงบนหน้าจอหรือตัวเครื่อง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือเบสที่เป็นกรดในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายหรืออุบัติเหตุที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือเบสที่เป็นกรด
5. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การวางจอภาพไว้กลางแดด แสงแดด หรือแสงจ้าอาจทำให้จอภาพเสียหายอย่างรุนแรง
6. ห้ามกดหรือออกแรงกดบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
7. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง ช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรดำเนินการซ่อมบำรุงทุกครั้ง
8. เก็บจอ LCD ไว้ในที่ที่มีอุณหภูมิระหว่าง -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
9. หากต้องการทำความสะอาดจอภาพ โปรดติดต่อช่างเทคนิคที่ได้รับอนุญาตเมื่อเกิดปัญหาจากคุณสมบัติพิเศษ

สายไฟจากจอภาพไปยังคอมพิวเตอร์อาจขาดหรือเสียหายได้ การรั่วไหลของความร้อนจากจอ LCD หรือจอภาพที่สัมผัสกับของเหลวอาจทำให้ตัวเครื่องเสียหายได้

การยึดจอภาพเข้ากับฐาน

1. 1. นำจอภาพออกจากบรรจุภัณฑ์ 2. ยึดเสาเข้ากับฐาน (สำหรับบางรุ่น)
2. หมุนตามเข็มนาฬิกาเพื่อล็อกเสาเข้ากับฐาน ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับเสาอย่างแน่นหนา (สำหรับบางรุ่น)
3. ยึดฐานเข้ากับเสาโดยหมุนสกรูด้วยไขควงหรือประแจ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและคอมพิวเตอร์ จากนั้นถอดสายไฟออก

1. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ตที่ด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (สำหรับรุ่นที่มีพอร์ต DP) (เพิ่มเติม)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. เชื่อมต่อสายเคเบิลเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม) 4. เสียบปลั๊กสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ 5. เสียบปลั๊กสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า

ปุ่มควบคุม

หมายเลขชิ้นส่วน คำอธิบาย

1	Бутон 3a Зхранвае/ Инданков	Изключы/ВКлючы монитор. Сины�о пока3ba, Que мониторьт e ВКлюч. ОразжевоTo Oзнача в реким Ha готовhoeТ/пес-te He Ha eheprtn.
2	Бырз Клавиш 1, 2 Бутона	Нат_SC的意义 3a akтувиране на Фуннцята с нестwoни OTnotpeбителя бырз Клавиш.
3	Бутон 3a ВхOD	Нат_SC的意义 3a преевлючынe Ha ИзточниTe Ha BxOD.
4	Бутон Navi (Hавигаця)/OK	Нат_SC的意义 3a akтувиранe Ha OSD мениTo, спеб Това Г Използай Te КATO БУTOH 3a Навигиранe, за дana МаркураTe ЛениТа функця.Нат_SC的意义 0To OTHOB 3a Вьveжданe Ha Избор.

ONU

กระจายเข็มขัดนิรภัย

ประกาศจากคณะกรรมการกำกับดูแลกิจการสื่อสารแห่งสหพันธรัฐ (FCC)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อุปกรณ์โทรทัศน์และวิทยุอาจก่อให้เกิดการรบกวนในการติดตั้งเฉพาะบางแห่ง หากอุปกรณ์รับสัญญาณวิทยุและโทรทัศน์เกิดการรบกวน ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรแก้ไขการรบกวนด้วยมาตรการอย่างใดอย่างหนึ่งต่อไปนี้:

• อุปกรณ์สำหรับการติดตั้งเสาอากาศบนเครื่องรับ
• การเชื่อมต่ออุปกรณ์เข้ากับหน้าสัมผัสที่ขั้วต่อ เมื่อมีความแตกต่างจากแก๊ส เมื่อเชื่อมต่อเครื่องรับ โปรดปรึกษาเอกสารการจัดส่งสำหรับโทรทัศน์/เทคนิคการออกอากาศ

คำประกาศความสอดคล้องของ CE

ด้วยข้อความนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2014/30/EC คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EC คำสั่ง RoHS 2011/65/EC และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

หมายเหตุ:

3a да не повредите монитора, не го повдигайте от основата му.

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

Всички връзки към устройството трябва да се извършват с екраниран кабел, за да отговарят на изискванията за електромагнитна съвместимост (EMC).

Бележка: Периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас B, могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радиото и телевизионното приемане.

Внимание

ผู้ผลิตไม่สามารถรับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้งานที่ไม่ถูกต้องตามคำแนะนำสำหรับผู้บริโภค ซึ่งจัดทำโดยผู้ให้บริการด้านการสื่อสารสำหรับการทำงานกับผลิตภัณฑ์นี้

Условия на работа

Това устройство е в съответствие с част 15 от правилата на FCC. Работата е предмет на следните две условия: (1) Това устройство не трябва да причинява вредни смущения и (2) Това устройство трябва да приема всякакви получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: Канадски потребители

Това цифрово устройство от клас B отговаря на изискванията на канадския стандарт CAN ICES-003(B)/NMB-003(B).

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

อุปกรณ์นี้ไม่ได้มีไว้สำหรับใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

13/14

เพื่อนร่วมงานของผลิตภัณฑ์นี้และบรรจุภัณฑ์ที่แสดง ผลิตภัณฑ์นี้ต้องแยกออกจากขยะในครัวเรือนทั่วไป แทนที่จะทิ้ง คุณควรนำอุปกรณ์ของคุณไปรีไซเคิลเป็นขยะอิเล็กทรอนิกส์หรืออุปกรณ์ไฟฟ้า การแยกและรีไซเคิลอุปกรณ์ของคุณอย่างถูกต้อง ณ เวลาที่ทิ้ง จะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่ามีการรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเรื่องนี้ คุณสามารถนำอุปกรณ์ของคุณไปรีไซเคิลได้ โปรดติดต่อหน่วยงานท้องถิ่น หน่วยงานกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

СПЕЦИФИКАЦИИ

LCD pahen	Урразлavingа сисема TFTцетен LCD диспени
	Размер 24"W (61 cm)
	Сълпа на пькSELITE 0,270 MM (X) x 0,270 MM (B)
	Ярков	300 cd/m2 (т��нина)
	Конtrapsг.T 10000000:1 Мбс. (ACM)
	Бъл на виддане 178° (X) 178° (B) (CR=10)
	Верeme за р�кшия 4 ms (G do G)
	Тил на падела	In-Plane Switching (Завлтыне на криstалите в седа равлина)
	Хорозонтailing чесота	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Верима на чесота	VGA/HDMI/DP: 56 - 76 Hz
Lфове на диспени		16,7 мiliонoga
Dol Clock (Чеб耗费 на сканирaine)		193,71 MHz
Мakсmaлно на рezолюця		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Консуальna на有很大егия(пriу 200ΗΝΙΑ)	Вълочenvе ржим 28 W
	Ржим на поожим 0,5 W
	Изκлочenvе ржим 0,3 W
Вхodен koнектор		D-SubHDMI (само за мodyдел с в��.HDMI)DP (само за мodyдel с в�� DP)
Вхodен вideо синани		Аналогов: 0,7 Vp-r (стадартей), 75 OHM, поалогенеHDMI (само за мodyдel с в��.HMI) (олция)DP (само за мodyдel с в�� DP) (олция)
Говорiteл 2 W x 2 (само за мodyдel с audим в��) (огця)
Мakсmaлно на размер на有很大ега		Хорозонтailing: 528,2 MMBertikkanen: 342,4 MM
Източник на зхарвае 100 - 240 V, 50/60 Hz
Екогогуни съобрахенья		Равлоные Temпература: 0°do 40°CTemпература на съхарhausen: -20°do 60°C
		Равлоные влажноct: 20%do 80%
Размери 533,4 (Ш) x 435,45 (В) x 217,57 (Д) MM
Terno (N.W.)		4,73 кг (нето)
Сtleцшни рытаться на мөханлэма		Нakлаянe: -5°do +25°Върени: HeKоригогане на в��сочина: HeOc: HeСтода c поалхны крач: Дa
Външни рытаться 3a урразлени	Клочьпни	Бъон на зхарваенetoБързklавиш 1Бързklавиш 2
	Фьншни	Конtrа'tСъростПосдага на чернite oblastructBlue LightBkn./Изкл. на ACMCyneyр оcentroTaХорizontална пол清爽а (само за мodyдel с саналогов Вхд)Верима пол清爽а (само за мodyдel с саналогов Вхд)Часовник (само за мodyдel с саналогов Вхд)Фоксс (само за мodyдel с саналогов Вхд)АстMATУнна кONDIFгурайna (само за мodyдel с саналогов Вхд)ГамаТьмогатура на有很大етаРжимs sRGBРжим Ива на сивOTOHаситеност в 6有很大ета
Сtleцшдддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд徳пппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппп? Бъншни рытаться 3a урразлени

โปรดอ่านเอกสารนี้อย่างละเอียดสำหรับผลิตภัณฑ์ของคุณที่เว็บไซต์อย่างเป็นทางการของ Acer

คู่มือการตั้งค่าจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านความปลอดภัยต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD ตรวจสอบให้แน่ใจว่าข้อกำหนดด้านไฟฟ้าของจอภาพตรงกับแหล่งจ่ายไฟในสถานที่ใช้งาน

ปิดจอภาพ LCD และถอดปลั๊กไฟออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายอินทรีย์ลงบนผ้า และเช็ดหน้าจอเบา ๆ - ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
2. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมด้วยตนเอง การซ่อมแซมทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
4. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้ จอภาพอาจเสียหายถาวร
5. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
6. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์เสียหาย
7. มีของเหลวหกใส่จอ LCD หรือจอต้องเจอฝน
8. จอ LCD หรือชิ้นส่วนอาจเสียหาย

การติดตั้งจอมอนิเตอร์เข้ากับฐาน

1. นำจอมอนิเตอร์ออกจากกล่อง
2. ยึดฐานเข้ากับขาจอ (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาโดยหมุนสกรูด้วยไขควงที่ให้มาหรือไขควงที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอมอนิเตอร์กับคอมพิวเตอร์

1. ปิดจอมอนิเตอร์และถอดปลั๊กคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับพอร์ตอินพุตที่ด้านหลังจอมอนิเตอร์ และอีกด้านเข้ากับพอร์ตเอาต์พุตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedal asuvasse pistikupessa.

Füüsilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säustureziimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja märaratud kiirnupu funktsion sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katse tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMC direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlikke aineid käsitleva direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐานของมัน

ข้อควรระวัง! สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดของ EMC การเชื่อมต่อทั้งหมดระหว่างอุปกรณ์ดิจิทัลต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

ข้อควรระวัง! อุปกรณ์ภายนอก

สามารถเชื่อมต่ออุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เท่านั้น การใช้อุปกรณ์ภายนอกที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง!

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจาก FCC ของสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานที่ไม่พึงประสงค์

ข้อควรระวัง! ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ แต่คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วส่งคืนที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกขยะและรีไซเคิลอุปกรณ์ที่ใช้แล้วอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปลอดภัยต่อสุขภาพและสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการรีไซเคิลอุปกรณ์ที่ใช้แล้ว โปรดติดต่อหน่วยงานท้องถิ่น บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

LCD-panel	Tööpöhmöte VärvilineFT LCD
	Suurus 24"W (61 cm)
	Piksli mötmied 0,270 mm (H) × 0,270 mm (V)
	Heledus	300 cd/m2(tüpline)
	Kontrastus Max 100000000:1 (ACM)
	Vaatenurk 178°(H) 178°(V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni)
	Paneelli tüup IPS
	H-sagedus	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-sagedus	VGA/HDMI/DP: 56 - 76 Hz
Värvitäpsus		16,7 Million
Pikslisagedus		193,71 MHz
Maksimaalne lahutusvöime		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Isehäldestumine VESA DDCCI/DDC2B
Toitevöimsus(200 nitjuures)	Sisselūlittatuna 28 W
	Puhkerežiimis 0,5 W
	Väljalūlittatuna 0,3 W
Sisendpistik		D-SubHDMI (ainult HDMI-sisendiga mudelitet)DP (ainult DP-sisendiga mudelitet)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, PositiiveneHDMI (ainult HDMI-sisendiga mudelitet) (valikuline)DP (ainult DP-sisendiga mudelitet) (valikuline)
Kōlarid 2 W × 2 (ainult helisisendiga mudelitet) (valikuline)
Ekraani maksimaised möötmied		Horisontaalne: 528,2 mmVertikaalne: 342,4 mm
Toiteaillkas 100-240 V, 50/60 Hz
Keskkonnatingimused		Töotemperatuur: 0 °C kuni 40 °CSäiliramtemperatuur: -20 °C kuni 60 °CÖhuniskus tõökeskonnas: 20% kuni 80%
Möötmied 533,4 (L) × 435,45 (K) × 217,57 (S) mm
Mass (netomass) 4,73 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +25°Poördenurk: eiKörguse reguleerimisvahemik: eiPoördepunkt: elLahtivöetav jalg: jah
Füülilised nupud	Lültid/nupud	Toitenupp Kirrklahy 1 Kirrklahy 2
	Funktsionid	Kontrastus Heledus Musta vöimendus Sinen tuli ACM sisse/välja Ülteravus H-asend (ainult analoogsisendiga mudelitet)V-asend (ainult analoogsisendiga mudelitet)Seregus (ainult analoogsisendiga mudelitet)Teravus (ainult analoogsisendiga mudelitet)Amaaatseadistus (ainult analoogsisendiga mudelitet)Gamma Värvtemperatuur Režiimid sRGB Halliskaala režiim 6-tejline kūllastus 6-tejline toon
Tehnilised andmed erinevad mudeliti ja/vöi piirkonniti.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของท่านสามารถดูได้จากเว็บไซต์สนับสนุนลูกค้าอย่างเป็นทางการของ Acer

คู่มือฉบับย่อสำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่ากำลังไฟที่ระบุของจอภาพตรงกับกำลังไฟ AC ที่จ่ายในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้านุ่ม แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากน้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพถูกฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
7. ห้ามกดที่จอ LCD การกดแรงเกินไปอาจทำให้จอเสียหายอย่างถาวร
8. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง งานด้านเทคนิคทุกประเภทควรดำเนินการโดยช่างที่ได้รับอนุญาต
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20-60°C (-4-140°F) หากไม่ปฏิบัติตามอุณหภูมิที่กำหนด จอภาพอาจเสียหายอย่างถาวร
10. ให้ถอดจอภาพออกจากเต้าเสียบทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งตามที่ระบุไว้ด้านล่าง
11. สายไฟที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอภาพถูกฝน จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งจอภาพเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับไฟฟ้า
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่องเสียบ HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่องเสียบ DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องเสียบไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nr. Elementas Aprašymas
1	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungta maitinima. Oranžinis rodo budéjimo / energijos taupymo režima.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jjungti naudotojo nustatyta sparčiojo klavišo funkcjja.
3	Ivesties mygtukas	Paspauskite, kad perjungtumete ji vesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai"	Paspauskite, norédami jjungti OSD meniu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažyméti norimaj funkcjja. Paspauskite dar karta, norédami jivesti pasirinkimä.

อุปกรณ์เสริม

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

ไม่มีหลักประกันว่าการรบกวนจะไม่เกิดขึ้นในสภาพแวดล้อมเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อสัญญาณวิทยุหรือโทรทัศน์ (ซึ่งสามารถระบุได้โดยการเปิดและปิดอุปกรณ์) ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือตำแหน่งของเสาอากาศ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับหรือวงจรไฟฟ้าที่แตกต่างจากเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

"Acer Inc." ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นของคำสั่ง EMC 2014/30/EU, คำสั่ง Low Voltage 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC และข้อกำหนดอื่นๆ ที่เกี่ยวข้องเกี่ยวกับกรอบการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ภายนอก

สามารถเชื่อมต่อเฉพาะอุปกรณ์ภายนอกที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัด Class B (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) เข้ากับอุปกรณ์นี้ได้ การใช้อุปกรณ์ภายนอกที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตจะทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ตามที่ได้รับอนุญาตจากคณะกรรมการการสื่อสารกลาง (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: 1) อุปกรณ์ต้องไม่ก่อให้เกิดสัญญาณรบกวนที่เป็นอันตราย; 2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนใดๆ ที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าจากครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนตัวผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำขยะอุปกรณ์ไฟฟ้าไปส่งที่จุดรวบรวมรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยเฉพาะ การแยกเก็บและรีไซเคิลขยะอุปกรณ์ไฟฟ้าอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์ไฟฟ้าเพื่อรีไซเคิล โปรดติดต่อเทศบาลท้องถิ่น บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้

ข้อมูลจำเพาะทางเทคนิค

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 24"W (61 cm)
	Vaizdo tašku dydis 0,270 mm (H) x 0,270 mm (V)
	Ryškumas	300 cd/m2(jprastas)
	Kontrastas 100000000: maks. (ACM)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Atsako trukmé 4 ms (G-G)
	Plokstés lipas „In-Plane“ Switching"
	Horizontalus dažnis	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	Vertikalus dažnis VGA	HDMI/DP: 56-76 Hz
Ekrano spalvos 16,7 millionu
Tašku dažnis 193,71 MHz
Didžiausia skiriamoji geba		VGA: 1920 x 1200 esant 60 HzHDMI/DP: 1920 x 1200 esant 75 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijs sānaudos (esant 200 nitu)	Ijungimo režimu 28 W
	Miego režimu 0,5 W
	Išjungimo režimu 0,3 W
Jvesties jungtis		D-SubHDMI (tik HDMI jvesties modelje)DP (tik DP jvesties modelis)
Valzdo jvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamasHDMI (tik HDMI jvesties modelje) (pasirenkamas)DP (tik DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
Didžiauslas ekrano dydis		Horizontalaiia: 528,2 mmVertikalai: 342,4 mm
Maitinimo saltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūrā: 0-40°C Saugojimo temperatūrā: -20-60°C Naudojimo drégme: 20-80 %
Matmenys		533,4 (P) x 435,45 (A) x 217,57 (G) mm
Svoris (grynasis)		4,73 kg (grynasis)
Mechanizmu techninaii duomenys		Pakreipimas: nuo -5° iki +25°Pasukimas: néraAukšćio regulavimas: neraSukimosi ašis: néraAtkabinamas kojos stovas: talp
Išoriniai validkiliai	Jungikilai / mygtukai	Maitinimo mygtukasSpartus klavišas 1Spartus klavišas 2
	Funkcjlos	KontrastasRyškumasJuodos spavos akcentavimasMélyna šviesaACM jungli / išjungliYpatingas ryškumasHorizontalaiogi padetis (tik analoginës jvesties modelje)Vergilikoi padetis (tik analoginës jvesties modelje)Laikrodis (tik analoginës jvesties modelje)Fokusavimas (tik analoginës jvesties modelje)Automatis konfigüravimas (tik analoginës jvesties modelje)GamaSpalviné temperatūraRežimiain RGBPilkumo tonu režimas6 ašiu Grynis6 ašiu atspalvis
Specifikacjos priklauso nuo modelio ir (arba) regiono.

คู่มือผลิตภัณฑ์ Acer และเอกสารอื่นๆ สามารถพบได้ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบว่าแรงดันไฟฟ้าของจอภาพเหมาะสมกับแหล่งจ่ายไฟในพื้นที่ของคุณ
2. ปิดจอ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนกรอบ แล้วเช็ดหน้าจออย่างระมัดระวัง
3. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง อย่าให้จอถูกฝน ความชื้น หรือแสงแดด เพราะอาจทำให้จอเสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD แรงเกินไป แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมชิ้นส่วนเหล่านี้ด้วยตนเอง การซ่อมแซมควรทำโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
8. เก็บจอ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอในอุณหภูมิที่เกินขีดจำกัดเหล่านี้ จออาจเสียหายถาวร
9. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งดังต่อไปนี้ ให้ถอดจอออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
10. สายสัญญาณระหว่างจอและคอมพิวเตอร์ฉีกขาดหรือเสียหาย
11. หากมีของเหลวรั่วไหลออกมาจากจอ LCD หรือจอถูกฝน จอ LCD หรือตัวเครื่องอาจเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกกับขาตั้งแน่นดีแล้ว (สำหรับบางรุ่น)
4. ในการติดตั้งฐานเข้ากับขาตั้ง ให้ขันสกรูโดยใช้ร่องที่เตรียมไว้หรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

การควบคุมภายนอก

Nr.	Vienums Apraksts
1	Ieslëgšanas/izsëgšanas poga/indikators	Ieslëdž/izsëdž monitoru. Zils indikatorsnorāda par ieslëgtu pozīciju. Dzeltensindikators norāda par gaidstāves/energijastaupīsanas režimu.
2	1. un 2. karstaistaustiŋš	Nospiediet, lái aktivizētu lietotāja definēto karstā taustiŋa funkcjju.
3	levades poga Nospiediet, lái pārslëgtu ivades avotus.
4	Naviëgšanas/OK (Labi) poga	Nospiediet, lái aktivizētu OSD izvēlni, un péc tam izmantojet kā norādīsanas taustiŋu, lai iezmētu vēlamo funkcjju. Kad tas ir paveiktsnospiediet vēlreiz šo pogu, lái veiktu atlasi.

เมนู

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎข้อบังคับ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ หากจำเป็นต้องขอความช่วยเหลือ โปรดติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

ประกาศความสอดคล้อง CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นทั้งหมดและข้อกำหนดอื่นๆ ที่เกี่ยวข้องที่ระบุใน EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ประกาศ

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ประกาศ: ป้องกันสายเคเบิล

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีการป้องกัน เพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์รับเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เชื่อมต่อกับผลิตภัณฑ์นี้ต้องได้รับการรับรองและเป็นไปตามข้อจำกัดของคลาส B การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนสัญญาณวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับอนุญาตอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ที่ได้รับจาก FCC ในการใช้งานอุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่หมดอายุการใช้งานสำหรับครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป หน้าที่ของคุณคือนำอุปกรณ์ที่หมดอายุการใช้งานไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าที่กำหนดเพื่อนำไปรีไซเคิล การแยกขยะและรีไซเคิลอุปกรณ์ที่หมดอายุการใช้งานอย่างถูกต้องช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้การรีไซเคิลเป็นไปอย่างปลอดภัยต่อสุขภาพและสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD panelis	Vadoša sistēma TFT krasu LCD
	Lielums 24"W (61 cm)
	Pikseji 0,270 x 0,270 mm (augstums x platums)
	Spilgtums	300 cd/m2 (parasti)
	Kontrasts 100 000 000:	maks. (ACM)
	Skata lençis 178° (H) 178° (V) (CR=10)
	Reagëšanas laiks 4 ms (G-G)
	Panela tips In-Plane pãrsiõgësana (IPS)
	H-frekvence	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	V-frekvence	VGA/HDMI/DP: 56-76 Hz
Displeja krāsas 16,7 milj.
Punktu pulkstenis		193,71 MHz
Maksimălă izskirtspëja		VGA: 1920 x 1200 pie 60 HzHDMI/DP: 1920 x 1200 pie 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energijas patērīns(200 niti)	ieslëgtä režimā 28 W
	Miega režimā 0,5 W
	Izslëgtä režimā 0,3 W
leejas savienotäjs		D-SubHDMI (tikai modeliem ar HDMI ieeju)DP (tikai modeliem ar DP ieeju)
leejas videosignās		Analogais: 0,7 Vp-p (standards), 75 OHM, positifsHDMI (tikai modeliem ar HDMI ieeju) (izvëles)DP (tikai modeliem ar DP ieeju) (izvëles)
Sakrūnji 2 W x 2 (tikai modeliem ar audio ieeju) (izvëles)
Maksimālais ekrāna lileums		Horizontāli: 528,2 mmVertikāli: 342,4 mm
Energijas avots 100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatūrā: 0-40 °CGlabāsanas temperatūrā: -20-60 °CDarbības mitrums: 20-80%
Izmēri 533,4 x 435,45 x 217,57 mm (platums x augstums x dzilμms)
Svars (N. W.)		4,73 kg (neto)
Mehānisma specifikācijas		Sasvēsana: -5°+25°Pagriešana: NavAugstuma regulësana: NavSasvēsana: NavAtvienojama pamatne: Ir
Ärëjās vadiklas	Slëdži/pogas	ieslëgšanas poga1. karstais taustinš2. karstais taustinšIeesslëgšanas poga1. karstais taustinšIzvëlné/Naviğësana/OK
	Funkcjias	KontrastsSpilgtumsMelnă uzlobošanaZilis indicatorsACM ieslëgšana/izslegšanaIzciis assumsH. Position (tikai modeliem ar analogo ieeju)V. Position (tikai modeliem ar analogo ieeju)Pulkstenis (tikai modeliem ar analogo ieeju)Fokuss (tikai modeliem ar analogo ieeju)Automātskä konfigurësana (tikai modeliem ar analogo ieeju)GammaKrāsu temperatūrarežimiSRGBPelëktonu režimi6 asu piesätäjumus6 asu nokråsa
Specifikācijas atškiras atkaribā no modela un / vai modela.

กรุณาดูคู่มือผลิตภัณฑ์และเอกสารอื่นๆ ของ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานด่วนสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพิกัดกำลังไฟของจอภาพตรงกับกำลังไฟของระบบจำหน่ายไฟฟ้าในพื้นที่ที่คุณใช้งาน
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายไขมันลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนพื้นผิวหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงกดที่รุนแรงอาจทำให้หน้าจอเสียหายถาวร
8. อย่าถอดฝาครอบออก และอย่าพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 °C ถึง 60 °C (-4 °F ถึง 140 °F) การเก็บจอภาพ LCD ไว้ที่อุณหภูมินอกช่วงนี้อาจทำให้อุปกรณ์เสียหายถาวรได้
10. หากเกิดเหตุการณ์ใดเหตุการณ์หนึ่งตามที่ระบุด้านล่าง ให้ปิดจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย จอภาพ LCD เปียกน้ำหรือถูกฝน
12. มีรอยเสียหายบนจอภาพ LCD หรือตัวเครื่อง

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งฐานเข้ากับขาตั้ง (สำหรับบางรุ่น)
3. หมุนฐานไปทางขวาเพื่อยึดให้แน่น ตรวจสอบว่าฐานติดตั้งเข้ากับขาตั้งอย่างถูกต้อง (สำหรับบางรุ่น)
4. เพื่อยึดฐานเข้ากับขาตั้งให้แน่นดี ให้ใช้เครื่องมือแบนหรือเหรียญที่มีขนาดเหมาะสมขันสกรูให้แน่น (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพและคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ปิดทั้งจอภาพและคอมพิวเตอร์ ข. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ปิดทั้งจอภาพและคอมพิวเตอร์ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับพอร์ตที่ด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตที่คอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ปิดทั้งจอภาพและคอมพิวเตอร์ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของจอภาพและคอมพิวเตอร์เข้ากับแหล่งจ่ายไฟ

การควบคุมภายนอก

Br. Stavka Opis
1	Gumb/indikator napajanja	Uključuje i isključuje monitor. Ako svijetli plavo, monitor je uključen. Ako svijetli narančasto, monitor je u stanju mirovanja ili štednje energije.
2	Tipke prečaca 1, 2	Pritisnite za aktivaciju funkcjte tipke prečaca koju je definirao korisnik.
3	Gumb za izbor ulaza	Pritisnite za prebacivanje izme瑜 izvora ulaznog signala.
4	Gumb za navigaciju / U redu	Pritisnite za aktivaciju zaslonskog izbornika, a zatim ga koristite kao tipke sa strelicama kako biste označiliŽeljenu funkcjtu. Ponovo pritsnite gumb kako biste otvorili odabranu stavku.

อุปกรณ์เสริม

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของคณะกรรมการกำกับดูแลการสื่อสารแห่งสหรัฐอเมริกา (FCC)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามกฎในส่วนที่ 15 ของคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC) ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่ออุปกรณ์ถูกใช้งานในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดเครื่องอีกครั้ง ขอแนะนำให้คุณพยายามแก้ไขการรบกวนด้วยวิธีการใดวิธีการหนึ่งหรือมากกว่าต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์และเครื่องรับเข้ากับเต้ารับที่อยู่คนละวงจร
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU ว่าด้วยความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU ว่าด้วยแรงดันไฟฟ้าต่ำ และคำสั่ง 2011/65/EU ว่าด้วยการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาตั้ง

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มและเป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุตหรือเอาต์พุต เทอร์มินัล เครื่องพิมพ์) ที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์คลาส B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองดังกล่าวอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

เนื่องจากการเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจน ผู้ใช้จะสูญเสียสิทธิ์ในการใช้งานที่ได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC)

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานของอุปกรณ์อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่ถูกต้อง

ประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียจากผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ แต่คุณมีหน้าที่นำอุปกรณ์เสียไปทิ้งที่จุดรวบรวมขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าที่กำหนดไว้โดยเฉพาะ การแยกเก็บอุปกรณ์เสียและการรีไซเคิลในภายหลังช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าจะถูกนำไปรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น หน่วยงานจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ploča	Pogonski sustav TFT LCD zaslon u boji
	Veličina 24"W (61 cm)
	Razmak piksela 0,270 mm (H) x 0,270 mm (V)
	Svjetlina	300 cd/m2 (tipčno)
	Krontrast 100.000.000:1 maksimalno (ACM)
	Vidljivi kut 178° (V) 178° (S) (CR=10)
	Vrijeme odživa 4 ms (G do G)
	Vrsta ploče IPS (In-Plane) Switching)
	H-frekvencija	VGA: 30 - 85 kHz HDMI/DP: 30 - 94 kHz
	V-frekvencija	VGA/HDMI/DP: 56 - 76 Hz
Boje zašona		16,7 milijuna
Frekvencija točke		193,71 MHz
Maksimalna rezolucija		VGA: 1920 x 1200 pri 60 Hz HDMI/DP: 1920 x 1200 pri 75 Hz
TrenutnoPokretanje VESA DDCCI/DDC2B
Potrošnja struje (pri 200 nita)	Kada je uredaj uključen 28 W
	Način mirovanja 0,5 W
	Kada je uredaj isklučen 0,3 W
Ulazni priključak		D-Sub HDMI (samo na modelima s HDMI ulazom) DP (samo na modelima s DP ulazom)
Ulazni videosignal		Analogni: 0,7 Vp-p (standardno), 75 OHM, pozitvno HDMI (samo na modelima s HDMI ulazom) (Opcionalno) DP (samo na modelima s DP ulazom) (Opcionalno)
Zvučnici 2 W x 2 (samo za modele s audioulazom) (optional)
Maksimalna večlina zaslona		Vodoravno: 528,2 mm Okomito: 342,4 mm
Izvor napajanja 100 - 240 V, 50/60 Hz
Uvjeti okruženja		Radni uvjeti - temperatura: 0 °C do 40 °CSkladniya temperatura: -20 °C do 60 °Cradiu vjeti - Vladnost: 20 % do 80 %
Dimenzije 533,4 (Ś) x 435,45 (V) x 217,57 (D) mm
Težina (neto težina)		4,73 kg (neto)
Specifikazione mehanizma		Nagib: -5 ° do +25° Zakretanje: Ne Visina prilagožavanja: Ne Okretanje: Ne Odvojivi podložni stalak: Da
Vanjske kontrolle	Prekidači/gumbi	Gumb napajanja Tipka prečaca 1 Tipka prečaca 2 Ulaz Izbornik/Navigaciju/U reduu
	Funkcjie	Kontrast Svjetlina Pojačanje cme Plavo svjetlo Uklujčivanje/iskjučivanje funkcjie ACM Izrazita ostrina Vodoravni položaj (samo za model s analognim ulazom) Okumiti položaj (samo za model s analognim ulazom) Sat (samo za model s analognim ulazom) Fokus (samo za model s analognim ulazom) Automatsko postavljanje (samo za model s analognim ulazom) Game Temperaturea boje Načini rada sRGB Cmo-bijeli način rada Zasićenost u 6-osi Nijanse u 6-osi Automatski prkaz Dodjela tipkovičkog prečaca Uklujčivanje/iskjučivanje funkcjie DDC/CI HDMI razina crnog Način rada za brzoPokretanje Informacije o zaslonu Ponisti sve postavke Izlaz
Specifikazione se mogu razlikovati ovisno o modele i/ili regiji.

สำหรับคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณ โปรดดูที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำแนะนำพื้นฐานสำหรับการใช้จอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีคุณสมบัติทางไฟฟ้าที่เหมาะสมสำหรับการใช้กับแหล่งจ่ายไฟที่มีอยู่ในพื้นที่ของคุณ
2. ปิดเครื่องตรวจสอบ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ติดไฟลงบนผ้า และเช็ดหน้าจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางเครื่องตรวจสอบ LCD ใกล้หน้าต่าง หากถูกฝน ความชื้น หรือแสงแดด อาจทำให้เครื่องเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมเครื่องตรวจสอบด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างผู้ได้รับอนุญาต
10. เก็บเครื่องตรวจสอบ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บเครื่องตรวจสอบที่อุณหภูมินอกช่วงนี้อาจทำให้เสียหายถาวร
11. ในกรณีที่อธิบายไว้ด้านล่าง ให้ถอดปลั๊กเครื่องตรวจสอบทันทีและติดต่อช่างผู้ได้รับอนุญาต:
12. สายเคเบิลที่เชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งฐานจอภาพเข้ากับขาตั้ง (ในบางรุ่น)
3. หมุนตามเข็มนาฬิกาจนกระทั่งล็อก ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (ในบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยใช้แถบแบนหรือเหรียญที่เหมาะสมขันสกรูให้แน่น (ในบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย VGA สำหรับวิดีโอเข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย HDMI ด้านหนึ่งเข้ากับด้านหลังของจอภาพ และอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

2-3 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (ไม่บังคับ)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. การเชื่อมต่อด้วยสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Št. Element Opis
1	Gumb/indikator za vklop/izklop	Vklop/izklop monitorja. Modra barva označuje, da je monitor vklopljen. Oranžna označuje, da je monitor v načinu pripravljenosti/ varčevanja z energijo.
2	Bližnjični tipki 1 in 2	Pritisnite za aktivacijo funkcjije bližnjične tipke, ki jo je dolocil uporabnik.
3	Vhodni gumb Pritisnite za preklop vhodnih virov.
4	Gumb za krmarjenje/V redu	Pritisnite ga za aktivacijo menija prikaza nazaslonu, nato pa ga uporabite kot smerne tipke, da označiteŽeleno funkcjio. Izbiro vnesete tak, da ga pritsnete še enkrat.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศขององค์กร FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อกำหนดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎข้อบังคับ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากติดตั้งและใช้งานไม่เป็นไปตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าคนละวงจรกับเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งว่าด้วยความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งว่าด้วยแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

หมายเหตุ: อุปกรณ์ภายนอก

คุณสามารถเชื่อมต่อเฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ และอื่นๆ) ที่เป็นไปตามข้อจำกัดของคลาส B เข้ากับขั้วต่อนี้ การใช้อุปกรณ์ภายนอกที่ไม่เป็นไปตามเงื่อนไขเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์ซึ่งได้รับอนุญาตจาก Federal Communications Commission เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่ต้องทิ้งอุปกรณ์ที่ใช้แล้วโดยนำไปส่งยังจุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อสำนักงานเทศบาล บริษัทเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Zaslon LCD	Upravljali system Barvni TFT LCD
	Velikost 24"W (61 cm)
	Razdalja med pikami 0,270 mm (V) x 0,270 mm (N)
	Svetlost	300 cd/m2 (občajno)
	Krontrast Največ 100000000:1 (ACM)
	Vidni kot 178° (vodoravno) 178° (navpično) (CR=10)
	Odživni Čas 4 ms (od G do G)
	Vrsta zaslona Preklapljanje v ravnini (IPS)
	Navpična frekvenca	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Navpična frekvenca VGA	A/HDMI/DP: 56 - 76 Hz
Prikazane barve		16,7 milijona
Frekvenca slikovnih sik 193,71 MHz
Največja ločljivost		VGA: 1920 x 1200 pri 60 HzHDMI/DP: 1920 x 1200 pri 75 Hz
Plug & Play VESA DDCCI/DDC2B
Poraba energija (pri 200 nitih)	Vklopljen 28 W
	Način mirovanja 0,5 W
	Izklopljen 0,3 W
Vhodni priljiučki		D-SubHDMI (samo model z vchodom HMI)DP (samo model z vchodom DP)
Vhodni videosignal		Analogni: 0,7 Vp-p (standardno), 75 OHM, positivnoHDMI (samo model z vchodom HMI) (izbirno)DP (samo model z vchodom DP) (izbirno)
Zvočnika 2 W x 2 (samo za model z zvočnim vchodom) (izbirno)
Največja ve likost zaslona		Vodoravna: 528,2 mmNavpična: 342,4 mm
Vir napajanja		od 100 do 240 V, 50/60 Hz
Okolski pogoji		Delovna temperatura: od 0 do 40 °CTemperatura za shranjevanje: od -20 do 60 °CTelovna vražnost: od 20 do 80 %
Mere		533,4 (S) x 435,45 (V) x 217,57 (B) mm
Teža (neto) 4,73 kg (neto)
Specifikazione mehanizma		Nagib: od -5 do +25°Sukanje: NeNastavitev višine: NeVrtenje: NeSnemljivo podnožje: Da
Zunanji kontrlniki	Stikalo/tipke	Gumb za vklop/izklopBližnjična tipka 1Bližnjična tipka 2
	Funkcije	KontrastSvetlostPoudarjena ŽmaModra lučkaVklop/izklop prilagodljivega upravlanje kontrastaIzjemna ostrinaVodoravni položaj (samo model z analognim vchodom)Navpični položaj (samo model z analognim vchodom)Ura (samo model z analognim vchodom)Ostrenje (samo model z analognim vchodom)Samodejna konfiguracija (samo model z analognim vchodom)GamaBarvna temperaturaNačinisRGBSivinski načinNaslicjenje po 6 osehOdlenek po 6 oseh
Specifications vary depending on model and/or region.

คุณสามารถดูคู่มือและเอกสารอื่น ๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานอย่างย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

1. 1
2. 1 Acer หมายเหตุ: ข้อมูลข้างต้นเป็นเพียงข้อมูลทั่วไป
3. จอภาพ LCD 1 เครื่อง อุณหภูมิในการทำงาน: -20°C ถึง 60°C (-4°F ถึง 140°F) สำหรับจอภาพ LCD

wnu#nau	wnu#nau	wnu#nau
1	wnu#nau-wnu#nau/wnu#nauanu	wnu/#wnu#nau##nau #n#wnu#nau/wnu#nau #n#nauanuwnu
2	山	wnu#nau-nu#nau-nu#nau n#nau n#nau n#nau n#nau
3	wnu#nau	wnu#nau-nu#nau-nu#nau n#nau n#nau n#nau
4	山	wnu#nau-nu#nau-OSD u#nau n#nau n#nau n#nau n#nau n#nau n#nau

Acer Inc. ขอรับรองว่า LCD นี้เป็นไปตามข้อกำหนดของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC

ส่วนที่ 15 ของ FCC

Junnsen Class B uuuuCAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

JCDL	TFTLCD 24"W (61 mm.)
	0.270 mm. (mm) x 0.270 mm. (mm)
	300 cd/m	2 (W/1)
	10000000:1 (ACM)
	178° (mm) 178° (mm) (CR=10)
	G/G
	In-Plane Switching
	VGA: 30 - 85 kHz HDMI/DP: 30 - 94 kHz
	V-Frequency VGA/HDMI/DP: 56 - 76 Hz
Satellite		16.7 m²
Dot Clock 193.71 MHz
VGA: 1920 x 1200 @ 60 Hz HDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
VGA: 28W
0.5W
0.3W
D-Sub VGA: 28W HDMI: 28W
D-Sub VGA: 28W HDMI: 28W
D-Sub VGA: 28W HDMI: 28W
D-Sub VGA: 28W HDMI: 28W
D-Sub VGA: 28W HDMI: 28W			D-Sub VGA: 28W HDMI: 28W DP (mm) 100-240V, 50/60 Hz at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s
at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s at 2000 m/s AT 533.4 (mm) x 435.45 (mm) x 217.57 (mm)
4.73 mm. (mm)
VGA: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI: -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : -5° +25° HDMI : 6 mm HMI : 6 mm
Satellite		4.73 mm. (mm)
VGA: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : -5° +25° HMI : 6 mm HMI : 6 mm
Satellite		4.73 mm. (mm)
VGA: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HMI: -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : -5° +25° HBI : 6 mm HBI : 6 mm

คู่มือเริ่มต้นใช้งานอย่างรวดเร็วสำหรับจอภาพ Acer LCD

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอ LCD: ตรวจสอบว่าข้อกำหนดทางไฟฟ้าของจอภาพตรงกับแหล่งจ่ายไฟกระแสสลับในพื้นที่ของคุณ
2. ปิดจอ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนจอหรือตัวเครื่องโดยตรงโดยเด็ดขาด
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนจอ LCD หรือตัวเครื่อง
6. บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง การโดนฝน ความชื้น และแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
8. อย่ากดที่จอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
9. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอภาพ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
11. ให้ถอดปลั๊กจอภาพออกจากแหล่งจ่ายไฟทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตในสถานการณ์ต่อไปนี้:
12. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์หลุดลุ่ยหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกกับขาตั้งเรียบร้อยแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตบนคอมพิวเตอร์

2-3 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องเสียบไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Br. Stavka Opis
1	Dugme za uključivanje/isključivanje / indicator	Uključivanje/isključivanje monitora. Plava boja označava da je monitor uključen.Žuta boja označava da je monitor u stanju pripravnosti/režimu za uštedu energia.
2	Tasteri prečice 1, 2	Pritisnite kako biste aktivirali funkcjutastera prečice koju je definisao korisnik.
3	Dugme za ulaz Pritisnite da biste prešli na izvore za ulaz.
4	Dugme za navigaciju /U redu	Pritisnite kako biste aktivirali meniekrana, a zatim ga koristite kao taster sa strelicama za označavanje Željene Funkcjte. Pritisnite dugme ponovo kaboiste otvorili izabranu stavku.

ข้อกำหนดทางกฎหมายและคำเตือนด้านความปลอดภัย

ประกาศของ FCC

จากการทดสอบพบว่าอุปกรณ์นี้เป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ลองแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรไฟฟ้าที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานไฟฟ้า

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เมื่อเชื่อมต่อกับคอมพิวเตอร์เครื่องอื่น ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อบังคับเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

อนุญาตให้เชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์คลาส B กับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) เป็นอันสิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้สอดคล้องกับส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับทั้งหมด รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้สอดคล้องกับมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียโดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่ต้องทิ้งอุปกรณ์เสียโดยนำไปส่งที่จุดรวบรวมอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เสียที่มีอยู่ การเก็บรวบรวมและรีไซเคิลอุปกรณ์เสียแยกต่างหากเมื่อทิ้งจะช่วยปกป้องทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการสาธารณูปโภคในท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ekran	Pogonski system TFT LCD ekran u boji
	Veličina 24"W (61 cm)
	Veličina piksela 0,270 mm (H) x 0,270 mm (V)
	Osvetljenost	300 cd/m² (tipčno)
	Kontrast Maks. 100	000000:1 (ACM)
	Ugao vidljivosti 178	(H) 178° (V) (CR=10)
	Vreme odživa 4 ms (siva do sive)
	Tip ekrana IPS (In-Plane Switching)
	H-frekvencija	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-frekvencija VGA/H	HDMI/DP: 56 - 76 Hz
Boje na ekranu 16,7 milliona
Takt generisanja piksela 193,71 MHz
Maksimalna rezolucija		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Potrošnja energije(pri 200 nita)	Ukjučen 28 W
	Režim mirovanja 0,5 W
	Iskjučen 0,3 W
Ulazni priljičak		D-SubHDMI (samo kod modela sa HDMI ulazom)DP (samo kod modela sa DP ulazom)
Ulazni video signal		Analogni: 0,7 Vp-p (standardni), 75 OHM, positivenHDMI (samo kod modela sa HDMI ulazom) (opcionalno)DP (samo kod modela sa DP ulazom) (opcionalno)
Zvučnici		2 W x 2 (samo kod modela sa audio ulazom) (opcionalno)
Maksimalna velićina ekrana		Horizontalo: 528,2 mmVertikalno: 342,4 mm
Izvor napajanja		100-240 V, 50/60 Hz
Ambijentalni faktori		Radna temperatura: 0° do 40°CTemperatura za skladistjenje: -20° do 60°CVlažnost pri radu: 20% do 80%
Dimenzije		533,4 (S) x 435,45 (V) x 217,57 (D) mm
Težina (neto)		4,73 kg (neto)
Specifikazione mehanizma		Naginjanje -5° do +25°Rotiranje: NePodešavanje visine: NeMenjanje orijentacione: NeOdvojivo postojle: Da
Spoljne komande	Prekidać/dugmad	Dugme za uklučivanje/isklučivanje Taster prečice 1 Taster prečice 2 Ulaz Meni/Navigaciju/U redu
	Funkcjie	Krontrast Osvetljenost Pojačanje crne boje Plava svetlost ACM uklj./isklj. Super oštrina H. pozicija (samo kod modela sa analognim ulazom)V. pozicija (samo kod modela sa analognim ulazom)Takt (samo kod modela sa analognim ulazom) Fokus (samo kod modela sa analognim ulazom) Automatsko konfigurisanje (samo kod modela sa analognim ulazom)Gama Temperature modulo Režimi sRGB Režim sivilh tonova Zasićenost u 6 osa Nijansa u 6 osa Informacije o monitoruResetuj sva poděšavanja Izlaz
Specifikazione se razlikuju u zavisnosti od modela i/ili regiona.

คุณสามารถค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

AcerLCD

Lulal

A

LCD 1

LCD

Aa

LCD 1

140 60 20 LCD

LCD

1

LCD

A. lg(cd - 1) LCD

(jda jaaeeae gaa) 2

(jaal jssaae gaaal) Jolall ic slll jaa 1jai aclll jae al, 3

(jjssaae aag) Auaiaaiaaieae aaii aaii aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i aai i

ji 11 jie: iil

1

2-1.2

1

VGA

（HDMI）HDMI 2-2

1

HDMI JSS

jiesil j

（j）（DPJj）DP 2-3

1

jdpDPJ

（）（）（）（）（）（）（）（）（）（）（）

AaJ 4

5

a

الإستعمال	الإستعمال	الإستعمال
الإستعمال الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الح註冊	الإستعمال	1
الإستعمال الح註冊 الحرفية الح註冊	2:1	2
الإستعمال الح註冊 الح註冊	ال註冊	3
الإستعمال الح註冊 الح註冊	OSD	4

15 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11 11

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

TFT液晶LCD液晶		61) "24W" (2023) 300 LCD液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶
(,) 0.270 × (,) 0.270
(,) 0.270 × (,) 0.270
(,) 0.270 × (,) 0.270
(,) 0.270 × (,) 0.270
(,) 0.270 × (,) 0.270
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 020
(,) 020 × (,) 080 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 119 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 121 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 122 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 123 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 124 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 120 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 125 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 128 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 126 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 129 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 127 × 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123× 123

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพิกัดของจอภาพอนุญาตให้เชื่อมต่อกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวชนิดใดๆ ลงบนหน้าจอหรือส่วนอื่นๆ ของจอภาพโดยเด็ดขาด
5. ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบบนหน้าจอหรือส่วนอื่นๆ ของจอภาพ LCD Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ใกล้หน้าต่าง การที่จอสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้อุปกรณ์เสียหายอย่างรุนแรง
7. อย่ากดที่จอ LCD แรงเกินไป การกดมากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมด้วยตนเอง การบำรุงรักษาทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. จอ LCD ควรอยู่ในสภาพแวดล้อมที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การไม่ปฏิบัติตามคำแนะนำนี้อาจทำให้อุปกรณ์เสียหายถาวร
10. ถอดปลั๊กจอภาพออกจากเต้ารับทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาตในกรณีใดกรณีหนึ่งต่อไปนี้:
11. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
12. จอ LCD หรือชิ้นส่วนอื่นๆ ของอุปกรณ์เสียหาย

วิธีการติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. เสียบขายึดจอภาพเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานและขายึดล็อกแน่นดีแล้ว (เฉพาะบางรุ่น)
4. ยึดขายึดเข้ากับฐานด้วยสกรู โดยใช้ลิ้นในตัวหรือกุญแจที่เหมาะสม (เฉพาะบางรุ่น)

วิธีเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

2-3 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) (อุปกรณ์เสริม)

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีพอร์ตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของเครื่อง
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า

ปุ่มควบคุมภายนอก

N°ItemDescrição
1	Botão/indicador ON/OFF	Liga/desliga o monitor. A cor azul indica que o aparecido está ligado. A cor àsbar indica que o aparecido está no modo de espera/economia de energia.
2	Atalho 1, 2 botões	Pressione para ativar a função de atalho definido pelo uso.

3 Botão de entrada Aperte para trocar os input sources.

4 ปุ่ม Navi/OK

กดเพื่อเปิดเมนู OSD จากนั้นใช้เป็นปุ่มทิศทางเพื่อไฮไลต์ฟังก์ชันที่ต้องการ กดอีกครั้งเพื่อยืนยันการเลือก

กฎระเบียบและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้รับการติดตั้งและใช้งานตามคำแนะนำ อุปกรณ์อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งบางแห่ง หากอุปกรณ์ก่อให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรลองใช้มาตรการหนึ่งหรือหลายมาตรการต่อไปนี้เพื่อแก้ไขปัญหา:

• เปลี่ยนตำแหน่งของเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับอื่น เพื่อให้อุปกรณ์และเครื่องรับเชื่อมต่อกับวงจรที่แตกต่างกัน
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเครื่องมือนี้ บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD ที่เกี่ยวข้องเป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC สำหรับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานไฟฟ้า

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อบังคับด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์นำเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามขีดจำกัดของคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจเพิกถอนสิทธิ์ในการใช้งานผลิตภัณฑ์ ซึ่งรับรองโดยคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวน และ (2) อุปกรณ์ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์ที่อยู่ข้างๆ บนผลิตภัณฑ์หรือบรรจุภัณฑ์ บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งลงในขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่กำจัดอุปกรณ์อย่างเหมาะสมโดยนำไปยังจุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บแยกและการรีไซเคิลอุปกรณ์เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาลในเมืองของคุณ บริการเก็บขยะในครัวเรือน หรือสถานที่ที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema Tecnológico LCD	TFT a cores
	Tamanho 24"W (61 cm)
	Densidade dos pixels	0,270 mm (H) x 0,270 mm (V)
	Brilho	300 cd/m2(tipico)
	Contraste max. de 100.0	00.000:1 (ACM)
	Ángulo de visualização 1	78° (H) e 178° (V) (CR = 10)
	Tempo de responça 4 ms	(G a G)
	Tipo de painel In-Plane	Switching
	Frequência H	VGA: 30 - 85 kHz HDMI/DP: 30 - 94 kHz
	Frequência V VGA/HDM	DP: 56 - 76 Hz
Cores do visor 16,7 Milhões
Frequência de pontos 193,71 MHz
Resolução máximo		VGA: 1920 x 1200 a 60 Hz HDMI/DP: 1920 x 1200 a 75 Hz
Plug&Play VESA DDCCI/DDC2B
Consumo de energia (até 200 nits)	Ligado 28 W
	Hibernação 0,5 W
	Desligado 0,3 W
Conector de entrada		D-Sub HDMI (somoente nos modelos com entrada HDMI) DP (somoente nos modelos com entrada DP)
Sinal de entrada de video		Analógico: 0,7 Vp-p (padão), 75 OHM, Positivo HDMI (somoente nos modelos com entrada HDMI) (optional) DP (somoente nos modelos com entrada DP) (optional)
Alto-falantes		2 W x 2 (somoente nos modelos com entrada de audio — optional)
Tamanho máximo daanela		Horizontal: 528,2 mm Vertical: 342,4 mm
Fonte de alimentação 100-240 V, 50/60 Hz
Condições do ambiente		Temperatura de funconimento: de 0 a 40 °C Temperatura de armazenamento: de -20 a 60 °C Umidade operacional: de 20 a 80%
Dimensões		533,4 (L) x 435,45 (A) x 217,57 (P) mm
Peso (liquido)		4,73 kg (liquido)
Especificações do mecanismo		Inclinação: de -5 a +25° Rotação: Não Ajuste de alta: Não Giro: Não Suporte separavel: Sim
Controles externos	Botões	Botão ON/OFF Atalho 1 Atalho 2	Entrada Menu/Navi/OK
	Funções	Contraste Brilho Aumento de Preto Luz azul ACM On/Off Super Nitidez Posicao-H (somoente nos modelos com entrada analógica) Posicao-V (somoente nos modelos com entrada analógica) Sincronismo (somoente nos modelos com entrada analógica) Foco (somoente nos modelos com entrada analógica) Ajuste Automática (somoente nos modelos com entrada analógica) Gamma Temp. de cor Modos sRGB Modo Esc.Cinza Satur.6-eixos Matiz 6-eixos	Volume Mudo OD Num taxa atualiz Idioma Tempo limite OSD Transparência Bloqueio OSD Entrada Fonte automática Wide Mode Designação de Atalho DDC/CI On/Off Nivel preto HDMI Modo Inicio Ráp. Informações sobre o visor Redefinir Todas Config Sair
As espécicasoes podem variar dependendo do Modelo e/ou da região.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนของ Acer

โปรดอ่านข้อมูลคำแนะนำนี้อย่างละเอียด

1. การเชื่อมต่อสายเคเบิลของจอภาพ: ตรวจสอบว่าจอภาพเหมาะสำหรับการทำงานกับกระแสไฟฟ้าสลับในพื้นที่ของคุณ

ปิดจอภาพและถอดสายไฟออก - ฉีดน้ำยาทำความสะอาดบนผ้านุ่มแล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดน้ำยาลงบนหน้าจอหรือตัวเครื่องโดยตรง - สำหรับตัวเครื่องหรือจอภาพ ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ - บริษัทไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

2. อย่าวางจอภาพไว้ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายอย่างรุนแรง

1. อย่ากดที่หน้าจอ แรงกดอาจทำให้จอแสดงผลเสียหาย
2. ห้ามถอดฝาครอบหรือซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การซ่อมแซมใดๆ ควรดำเนินการโดยช่างเทคนิคที่ผ่านการรับรอง
3. เก็บจอภาพในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C การเก็บจอภาพที่อุณหภูมิอื่นอาจทำให้เกิดความเสียหาย
4. ถอดจอภาพออกจากแหล่งจ่ายไฟและติดต่อช่างเทคนิคที่ผ่านการรับรองในสถานการณ์ต่อไปนี้

สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย จอภาพมีรอยแตกหรือเสียหาย - จอภาพหรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากกล่อง 2. เชื่อมต่อขาตั้งเข้ากับฐาน (สำหรับบางรุ่น) 3. หมุนตามเข็มนาฬิกาเพื่อล็อก ขาตั้งต้องล็อกเข้ากับฐาน (สำหรับบางรุ่น) 4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือพิเศษหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอเข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าโมนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย HDMI เข้ากับพอร์ต HDMI ที่ด้านหลังของโมนิเตอร์ และอีกด้านหนึ่งเข้ากับคอมพิวเตอร์

2-3 การเชื่อมต่อสาย DP (สำหรับรุ่นที่มีช่อง DP เพิ่มเติม)

a. ตรวจสอบให้แน่ใจว่าโมนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

3. การเชื่อมต่อสายสัญญาณเสียง (สำหรับรุ่นที่มีช่องเสียงเข้า) (เพิ่มเติม) 4. เสียบสายไฟของโมนิเตอร์เข้ากับช่องเสียบสายไฟที่ด้านหลังของโมนิเตอร์ 5. เสียบสายไฟของคอมพิวเตอร์และโมนิเตอร์เข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ส่วนควบคุมภายนอก

Homep敲敲敲敲
1	Кнорka/Индikatop Живлени	Увімкеня/HьМКеня моітopa. Сини колір віазус Ha вівімкене Живлени.Жов'tи колір віазус Ha рахим о\'іківань/З\'аоцаджени 电子邮件e-mail.
2	Гарячі клавіші 1,2	Натскaitе дія увімкеня Функци ragячі о\' клавіші,Встановлени Користуваchem.
3	Кнорka відного сиигалу	Натскіть,юб 3\'mін'tи д\'жерello Вхідного сиигалу.
4	Кнорka habirajцii/OK	Натскіть дія увімкеня ekpanhhore Мени,пісяцьо Викорістовуіte як Кнорky habirajцii дія відіпенney notriбhoeіфункци.Натскіть 3\"нову дія в\'Б\'edн\'ь в\'б\'obу

กฎระเบียบและข้อควรระวังด้านความปลอดภัย

ประกาศของคณะกรรมการกำกับดูแลการสื่อสารกลาง

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎระเบียบของคณะกรรมการกำกับดูแลการสื่อสารกลาง (FCC) ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ EC

บริษัท Acer Inc. ขอยืนยันว่า จอภาพนี้สอดคล้องกับข้อกำหนดที่จำเป็นของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่งเกี่ยวกับการจำกัดการใช้สารอันตราย 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาตั้ง

หมายเหตุ: สายเคเบิลสำหรับจอภาพ

ความสอดคล้องกับข้อกำหนดด้านกฎระเบียบ อุปกรณ์ทั้งหมดที่เชื่อมต่อกับอุปกรณ์นี้ต้องปฏิบัติตามโดยใช้สายเคเบิลที่มีฉนวนหุ้ม

หมายเหตุ อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามข้อกำหนดของคลาส B เท่านั้น การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนกับวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือการดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานอุปกรณ์นี้ ซึ่งได้รับจากคณะกรรมการกำกับดูแลกิจการสื่อสารกลาง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎของคณะกรรมการกำกับดูแลกิจการสื่อสารกลาง การใช้งานอุปกรณ์นี้อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน CAN ICES-003(B)/NMB-003(B)

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนอื่นๆ ในฐานะผู้ใช้ที่รับผิดชอบต่อการกำจัดอุปกรณ์ที่ใช้แล้ว คุณควรส่งมอบให้กับจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกขยะและการรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณในเวลากำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้ออุปกรณ์

ข้อมูลจำเพาะทางเทคนิค

PK-nanenb	Kerbyuca cintema Koj	borobni TFT PK-ekpan
	Poz3mp 24"W (61 cm)
	Kpok πiçceeta 0,270 MM	(no ropiñocantani) x 0,270 MM (no verptikani)
	Яckparictb	300 kД/m² (tólòba)
	Kohtpaftnictb 100 000	000:1 máč. (ACM)
	Kyt orlaу 178° (no rclpnióntani) 178° (no verptikani) (CR=10)
	Час bīdnoibid i 4 mcek.	G to G)
	Тил панeni In-Plane S	winching ("pepermikannь в одni piñouchini")
	Частота радкiv	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Частota kadpir VGA/H	DMI/DP: 56 - 76 Hz
Вidобрахувани кolyори 16,7 мільноа
Синхрсигалдя вidтворенье зобрахенье на pactroвому діпочnéпe		193,71 MHz
Мakсимальna роздьна заатнICTB		VGA: 1920 x 1200 priу 60 HzHDMI/DP: 1920 x 1200 priу 75 Hz
Plug & Play VESA DDCCI/DDC2B
Стожванни сөлөрөнгий (зо 200 rat)	РекIM увімкеня 28	W
	РекIM chу 0,5 W
	РекIM вімкеня 0,3	W
Вхднii роз'em		D-SubHDMI (лише мodyел i3 Bxodom HMI)DP (лише мodyел i3 Bxodom DP)
Вхднii вideoэгдан		Анaporови: 0,7 Vp-p (standaRT), 75 OHM, поитиньнHMI (лише мodyел i3 Bxodom HMI) (dodatkoBO)DP (лише мodyел i3 Bxodom DP) (dodatkoBO)
Динamiki 2 W x 2 (лише мodyел 3 audiodovodom) (дддтково)		Ткково)
Мakсимальny розмір ekрANA		По розонтani: 528,2 MMПо ветокалi: 342,4 MM
Джерених 100-240 V, 50/60 Hz
Умови habколшього cepeodobviца		Рожач Tempepatура: bɪd 0 °C do 40 °CTempepatура 3бергань: bɪd -20 °C do 60 °C
Розмір		533,4 (U) x 435,45 (B) x 217,57 (Г) MM
Bara (Bara HeTTO)		4,73 кr (нето)
Тechнічіхар�тісях'tи'mechanizmy		Haxinn: bɪd -5 do +25"Поворот: hiPerugluвань висOTI: hi3abica: hi3HIMNa Підстава; NaRavha
Зовиши чарakтөрөн'tи'mechanizmy		Конлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
		Пeremikkaч/Кноли	Конлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
		Функüii	Конлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
			Фуннлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
			Таунлka xиларынгагa Tângа kâлäша 1Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 1Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 2
			Таунлka xиларынгага Tângа кâлäша 2
			Таунлka xиларынгага Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäша 2
			Таунлka xиларынгага Tângа kâлäsh
			Таунлka xиларынгага Tângа kâлäш
			Таунлka xиларынгага Tângа kâлäш
			Таунлka xиларынгага Tângа kâлäш
			Таунлka xиларынгага Tângа kâлäш
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунlka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN
			Таунлka x石化 STAN

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์นี้สามารถดูได้จากเว็บไซต์อย่างเป็นทางการของ Acer

ประกาศความสอดคล้อง

เรา

บริษัท เอเซอร์ อินคอร์ปอเรเต็ด

8F, 88, ซอยซินไท 5 ถนนซินไท นครนิวไทเป 221 ไต้หวัน

และ

เอเซอร์ อิตาลี เอส.อาร์.แอล.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์: จอภาพ LCD

ชื่อการค้า: ACER

หมายเลขรุ่น: V247W

หมายเลข SKU: V247W xxxxxx; (x'' = 0~9, a~Z, A~Z หรือเว้นว่าง)

บริษัท เอเซอร์ อินคอร์ปอเรเต็ด ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายการประสานกฎระเบียบของสหภาพยุโรปที่เกี่ยวข้อง ตามคำสั่งและมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่น ๆ ที่เกี่ยวข้องดังต่อไปนี้ได้ถูกนำมาใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Class D

LVD Directive: 2014/35/EU

EN62368-1:2014/A11:2017

RoHS Directive: 2011/65/EU

EN50581:2012

ErP Directive: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU Jan / ผู้จัดการอาวุโส

Acer Incorporated (ไทเป, ไต้หวัน)

03 ก.ย. 2021

วันที่

คำประกาศความสอดคล้อง

เรา

บริษัท เอเซอร์ อินคอร์ปอเรเต็ด

8F, 88, ซอยซินไท 5 ถนนซินไท นิวไทเปซิตี้ 221 ไต้หวัน

และ

เอเซอร์ อิตาลี เอส.อาร์.แอล.

วิอาเล เดลเล อินดัสตรี 1/เอ, 20020 อาเรเซ (มิลาน), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพแอลซีดี

ชื่อทางการค้า:

เอเซอร์

หมายเลขรุ่น:

V247W

หมายเลขสินค้า:

V247W

XXXXXX;

(,x = 0 ถึง 9, a ถึง z, A ถึง Z หรือช่องว่าง)

บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการปรับกฎระเบียบที่เกี่ยวข้องของสหภาพยุโรปตามคำสั่งด้านล่าง และได้ใช้มาตรฐานที่สอดคล้องและ/หรือมาตรฐานที่เกี่ยวข้องอื่นๆ ดังนี้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019ClassD

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012 ผลิตภัณฑ์ Okodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021.

RU Jan / ผู้จัดการอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

3 ก.ย. 2021

วันที่

คำประกาศความสอดคล้อง

เรา,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ,

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

V247W

หมายเลขอ้างอิง (SKU):

XXXXX;

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่าผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดการประสานสอดคล้องที่เกี่ยวข้องในสหภาพยุโรป ตามคำสั่งด้านล่างและมาตรฐานที่ประสานสอดคล้องและ/หรือมาตรฐานที่เกี่ยวข้องที่ได้นำไปใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Class D

คำสั่งแรงดันต่ำ: 2014/35/UE

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/UE

EN50581:2012

คำสั่ง ErP: 2009/125/CE

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มใช้เครื่องหมาย CE: 2021

RU Jan / ผู้บริหารอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

03 ก.ย. 2021

วันที่

ประกาศความสอดคล้อง

เรา,

บริษัท เอเซอร์ อินคอร์ปอเรเต็ด

8F, 88, ซอย 1 ถนนซินไท 5 นิวไทเปซิตี้ 221 ไต้หวัน

และ

เอเซอร์ อิตาลี เอส.อาร์.แอล.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

V247W

หมายเลข SKU:

V247W

( c 一 x ) = 0 9 a~z, A～Z, หรือช่องว่าง)

เรา, Acer Incorporated, ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานที่เกี่ยวข้องของสหภาพและคำสั่งด้านล่าง ได้ใช้มาตรฐานที่ประสานกันดังต่อไปนี้และ/หรือมาตรฐานอื่น ๆ ที่เกี่ยวข้อง:

区 คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 Class D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU ม.ค. / ผู้จัดการอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

ก.ย. 03, 2021

วันที่

คำประกาศความสอดคล้อง

ด้วยเอกสารฉบับนี้

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์: จอภาพ LCD

ชื่อทางการค้า: ACER

หมายเลขรุ่น: V247W

หมายเลขสินค้า (SKU): V247W xxxxxx;

Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบของตนว่าผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดการประสานกฎระเบียบที่เกี่ยวข้องของสหภาพยุโรป เช่น ตามคำสั่งที่ระบุด้านล่าง และได้นำมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องต่อไปนี้มาใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 คลาส B

EN55035:2017

EN55032:2015/AC:2016 คลาส B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 คลาส D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU Jan / ผู้จัดการอาวุโส

Acer Incorporated (ไทเป, ไต้หวัน)

3 กันยายน 2021

วันที่

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, ซอย 1, ถนน Xintai 5, เขต Xizhi, นิวไทเปซิตี้ 221, ไต้หวัน

และ

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), อิตาลี

โทร: [phone], แฟกซ์: [phone]

สินค้า:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

V247W

หมายเลข SKU:

V247W

XXXXXX;

(" x " = 0 9, a z, A Z, ofleeg)

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายที่เกี่ยวข้องเกี่ยวกับการประสานกฎระเบียบในสหภาพตามที่ระบุในคำสั่งด้านล่าง และได้นำมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องมาใช้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 คลาส B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 คลาส D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EG

(EU)2019/2021;EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

RU Jan / ผู้จัดการอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

03 ก.ย. 2021

วันที่

ประกาศความสอดคล้อง

เรา,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

E,

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

ผู้ผลิต:

จอภาพ LCD

ชื่อทางการค้า:

ACER

หมายเลขรุ่น:

V247W

หมายเลข SKU:

V247W XXXXX;

( x ) = 0 9 a~z, A~Z, หรือช่องว่าง)

บริษัท Acer Incorporated ขอรับรองภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานงานที่เกี่ยวข้องของสหภาพยุโรป และได้ใช้คำสั่งด้านล่างและมาตรฐานที่ประสานงานและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้:

คำสั่ง EMC: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Class D

คำสั่ง LVD: 2014/35/EU

EN62368-1:2014/A11:2017

คำสั่ง RSP: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

(EU) 2019/2021; EN50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2021

ENERGY STAR®

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ของ Acer ช่วยให้คุณประหยัดเงินโดยการลดต้นทุนพลังงาน และช่วยปกป้องสิ่งแวดล้อมโดยไม่ลดทอนคุณสมบัติหรือประสิทธิภาพ Acer ภูมิใจที่จะนำเสนอผลิตภัณฑ์ที่มีเครื่องหมาย ENERGY STAR แก่ลูกค้าของเรา

ENERGY STAR คืออะไร?

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ใช้พลังงานน้อยลงและป้องกันการปล่อยก๊าซเรือนกระจกโดยเป็นไปตามหลักเกณฑ์ประสิทธิภาพพลังงานที่เข้มงวดซึ่งกำหนดโดยสำนักงานปกป้องสิ่งแวดล้อมแห่งสหรัฐอเมริกา Acer มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และบริการทั่วโลกที่ช่วยให้ลูกค้าประหยัดเงิน อนุรักษ์พลังงาน และปรับปรุงคุณภาพสิ่งแวดล้อมของเรา ยิ่งเราประหยัดพลังงานได้มากเท่าใด เราก็ยิ่งลดก๊าซเรือนกระจกและความเสี่ยงจากการเปลี่ยนแปลงสภาพภูมิอากาศได้มากขึ้นเท่านั้น ข้อมูลเพิ่มเติมอ้างอิงได้ที่ http://www.energystar.gov

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ของ Acer:

• สร้างความร้อนน้อยลงและลดภาระการทำความเย็น และเหมาะกับสภาพอากาศที่อบอุ่น
• เข้าสู่โหมด "จอภาพหลับ" โดยอัตโนมัติภายใน 5 นาทีเมื่อไม่มีการใช้งาน
• เมื่อจอภาพอยู่ในโหมดปิดใช้งาน (Active Off) ให้ขยับเมาส์หรือกดปุ่มใดๆ บนแป้นพิมพ์เพื่อปลุกจอภาพ

ENERGY STAR และเครื่องหมาย ENERGY STAR เป็นเครื่องหมายจดทะเบียนของสหรัฐอเมริกา

กล่าวทักทาย

สู่ผลิตภัณฑ์ที่ยั่งยืนมากขึ้น

ผลิตภัณฑ์ไอทีเกี่ยวข้องกับความเสี่ยงด้านความยั่งยืนที่หลากหลายตลอดวงจรชีวิต การละเมิดสิทธิมนุษยชนเป็นเรื่องปกติในโรงงาน มีการใช้สารอันตรายทั้งในตัวผลิตภัณฑ์และในกระบวนการผลิต ผลิตภัณฑ์มักมีอายุการใช้งานสั้นเนื่องจากหลักสรีรศาสตร์ที่ไม่ดี คุณภาพต่ำ และไม่สามารถซ่อมแซมหรืออัปเกรดได้

ผลิตภัณฑ์นี้เป็นทางเลือกที่ดีกว่า ตรงตามเกณฑ์ทั้งหมดของ TCO Certified ซึ่งเป็นการรับรองความยั่งยืนที่ครอบคลุมที่สุดในโลกสำหรับผลิตภัณฑ์ไอที ขอบคุณที่เลือกผลิตภัณฑ์ที่มีความรับผิดชอบ ซึ่งช่วยขับเคลื่อนความก้าวหน้าสู่อนาคตที่ยั่งยืนมากขึ้น!

เกณฑ์ใน TCO Certified มีมุมมองแบบวงจรชีวิตและสร้างสมดุลระหว่างความรับผิดชอบต่อสิ่งแวดล้อมและสังคม การปฏิบัติตามข้อกำหนดได้รับการตรวจสอบโดยผู้ตรวจสอบอิสระและได้รับการอนุมัติ ซึ่งเชี่ยวชาญด้านผลิตภัณฑ์ไอที ความรับผิดชอบต่อสังคม หรือประเด็นความยั่งยืนอื่นๆ การตรวจสอบจะดำเนินการทั้งก่อนและหลังการออกใบรับรอง ครอบคลุมระยะเวลาที่มีผลทั้งหมด กระบวนการนี้ยังรวมถึงการตรวจสอบให้แน่ใจว่ามีการดำเนินการแก้ไขในทุกกรณีที่โรงงานไม่เป็นไปตามข้อกำหนด และที่สำคัญไม่แพ้กัน เพื่อให้แน่ใจว่าการรับรองและการตรวจสอบอิสระมีความถูกต้อง ทั้ง TCO Certified และผู้ตรวจสอบจะได้รับการทบทวนเป็นประจำ

ต้องการทราบข้อมูลเพิ่มเติมหรือไม่?

อ่านข้อมูลเกี่ยวกับ TCO Certified เอกสารเกณฑ์ครบถ้วน ข่าวสารและอัปเดตได้ที่ tcocertified.com บนเว็บไซต์คุณยังจะพบ Product Finder ซึ่งแสดงรายการผลิตภัณฑ์ที่ได้รับการรับรองอย่างครบถ้วนและค้นหาได้

สำหรับลูกค้าที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT Acer ขอเสนอบริการดังต่อไปนี้2:

1. การรับประกันอย่างน้อย 3 ปี
2. เพื่อยืดอายุการใช้งานผลิตภัณฑ์ ผ่านการใช้ชิ้นส่วนที่เข้ากันได้จากตลาดอะไหล่หรือชิ้นส่วนที่นำกลับมาปรับสภาพใหม่ซึ่งมีสเปกเท่ากันหรือสูงกว่า เรามีบริการอัปเกรด ซ่อมแซม หรือเปลี่ยนอะไหล่ได้นานถึง 5 ปีหลังสิ้นสุดการผลิต
3. โปรแกรมรับคืนผลิตภัณฑ์สำหรับโน้ตบุ๊ก เดสก์ท็อป และจอภาพ
4. โปรแกรมรับคืนแบตเตอรี่สำหรับแบตเตอรี่โน้ตบุ๊ก

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับบริการข้างต้น กรุณาเยี่ยมชมเว็บไซต์ Acer ในท้องถิ่น

ข้อความเกี่ยวกับการเปลี่ยนแบตเตอรี่

สำหรับลูกค้าที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT ผลิตภัณฑ์ของคุณอาจมีแบตเตอรี่ที่สามารถเปลี่ยนได้เมื่อหมดอายุการใช้งาน

สำหรับผลิตภัณฑ์ที่มาพร้อมกับอุปกรณ์เสริม เช่น รีโมทคอนโทรล คีย์บอร์ด เมาส์ ฯลฯ ซึ่งใช้แบตเตอรี่อัลคาไลน์ (AA, AAA ฯลฯ) กรุณาอ้างอิงคู่มือผู้ใช้ผลิตภัณฑ์ของคุณสำหรับคำแนะนำในการเปลี่ยนแบตเตอรี่เหล่านั้น แบตเตอรี่อัลคาไลน์ทดแทนมีจำหน่ายทั่วไปตามร้านค้าปลีกที่จำหน่ายแบตเตอรี่อัลคาไลน์มาตรฐาน กรุณาทิ้งแบตเตอรี่ที่ใช้แล้วตามกฎหมายการกำจัดขยะในท้องถิ่นของคุณ สำหรับแบตเตอรี่แบบชาร์จไฟได้ของผลิตภัณฑ์หลัก เช่น แบตเตอรี่ที่ใช้ในโน้ตบุ๊ก แท็บเล็ต ฯลฯ กรุณาอ้างอิงเว็บไซต์ฝ่ายสนับสนุนลูกค้า Acer ในท้องถิ่นของคุณหรือติดต่อตัวแทนในพื้นที่ของคุณสำหรับข้อมูลโดยละเอียดเกี่ยวกับบริการเปลี่ยนแบตเตอรี่

การปฏิบัติตามข้อกำหนด

ข้อมูลผลิตภัณฑ์สำหรับฉลากพลังงาน EU

บาร์โค้ด

MC.TD511.001

4J.5H801.071 (xx)

acer

บาร์โค้ด

MC.TD511.001

รุ่น: V247W

หมายเลขชิ้นส่วน: MC.TD511.001
