V247W - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Marca	Acer
Modelo	V247W
Tamaño de la pantalla	24 pulgadas (61 cm)
Tipo de panel	IPS
Resolución máxima	1920 x 1200 @ 75 Hz (HDMI/DP)
Brillo	300 cd/m² (típico)
Contraste	100 000 000:1 máx (ACM)
Tiempo de respuesta	4 ms (gris a gris)
Ángulos de visión	178° horizontales / 178° verticales (CR=10)
Conectores de entrada	VGA (D-Sub), HDMI (según modelo), DP (según modelo)
Altavoces	2 x 2 W (según modelo)
Consumo eléctrico (encendido)	28 W
Consumo eléctrico (espera)	0,5 W
Consumo eléctrico (apagado)	0,3 W
Alimentación	100-240 V, 50/60 Hz
Dimensiones (An x Al x Pr)	533,4 x 435,45 x 217,57 mm
Peso neto	4,73 kg
Inclinación	-5° a +25°
Funciones OSD	Contraste, brillo, realce del negro, luz azul, ACM, super nitidez, gamma, temperatura de color, modos sRGB, etc.
Limpieza	Use un paño suave con solución sin disolvente. No rocíe líquido directamente. Evite el amoníaco y el alcohol.
Seguridad	No exponer a la lluvia, humedad o sol. No retire la carcasa. Desconecte en caso de daño.
Reparabilidad	Pie desmontable. Reparación por técnico autorizado.

Preguntas frecuentes - V247W ACER

¿Cómo limpiar la pantalla del monitor Acer V247W?

Apague el monitor y desconecte el cable de alimentación. Rocíe una solución de limpieza sin disolvente sobre un paño suave, luego limpie la pantalla suavemente. Nunca rocíe líquido directamente sobre la pantalla o la carcasa. No use productos a base de amoníaco o alcohol.

¿Cómo conectar el monitor a una computadora?

Asegúrese de que el monitor y la computadora estén apagados. Conecte el cable de video (VGA, HDMI o DP) entre el monitor y la computadora. Conecte el cable de alimentación del monitor, luego encienda ambos dispositivos. Use el botón de entrada para seleccionar la fuente adecuada.

¿Qué hacer si el monitor no muestra señal?

Verifique que el cable de video esté correctamente conectado y que la computadora esté encendida. Presione el botón Entrada para cambiar de fuente. Si el problema persiste, pruebe con otro cable o computadora. Asegúrese de que la resolución sea compatible (máx 1920x1200).

¿Cómo ajustar los parámetros de visualización (brillo, contraste)?

Presione el botón Menú/Navegación para abrir el menú en pantalla (OSD). Use las flechas para navegar a opciones como Brillo, Contraste, etc. Presione nuevamente para ajustar el valor. Para salir, presione el botón Menú hasta salir.

¿Cuál es la resolución nativa recomendada?

La resolución nativa es 1920 x 1200. Para una calidad óptima, configure su computadora a esta resolución. Las entradas HDMI/DP admiten hasta 75 Hz, el VGA hasta 60 Hz.

¿El monitor es compatible con montaje VESA?

El pie es desmontable, pero el manual no especifica compatibilidad VESA. Consulte el sitio de soporte de Acer para detalles de montaje. En general, los monitores Acer de esta gama pueden soportar un soporte VESA de 100x100 mm, pero verifique las especificaciones de su modelo.

¿Cómo ahorrar energía con este monitor?

Use el modo Espera que consume 0,5 W. Apague completamente el monitor cuando no esté en uso (0,3 W). También puede activar la función ACM (Gestión Adaptativa de Contraste) para optimizar el contraste y reducir el consumo.

¿Qué hacer en caso de defecto de píxel o imagen anormal?

Las pantallas LCD pueden tener algunos píxeles defectuosos dentro de los límites de la industria. Si el problema es grave, comuníquese con el servicio postventa de Acer. Primero intente usar la función Ajuste automático (para entrada analógica) o restablecer la configuración mediante el menú OSD.

¿Puedo usar el monitor con una consola de juegos?

Sí, si su consola tiene una salida HDMI o VGA. Conéctela a la entrada correspondiente. El monitor admite la señal 1920x1200 a 60 Hz mediante HDMI. Para un mejor rendimiento, active el modo Juego en las opciones OSD si está disponible.

¿Cómo reciclar el monitor al final de su vida útil?

No deseche el monitor con la basura doméstica. Deposite en un punto de recogida para residuos de aparatos eléctricos y electrónicos (RAEE). Comuníquese con su ayuntamiento o servicio local para conocer los puntos de recogida. El reciclaje preserva los recursos naturales y protege el medio ambiente.

MANUAL DE USUARIO V247W ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior, podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa está dañada.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de video

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable de video VGA al ordenador.

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable HDMI a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio. (Solo modelos con entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.

Controles externos

Opcional

N.ºElementoDescripción
1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbár indica el modo de espera/ahorro de energia.
2	Tecla de acceso rápido 1, 2 botones	Activa la funciona de teclas de acceso rápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
4	Botón de navigation/ACEPTAR	Pulse este botón para activar el móvil OSD y/utilícelo como botón Directionsal para resolver la funciona deseada. Púlselo de nuevo para confirmar la selección.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B, conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no se puede garantizar que las interferencias no se produzcan en una instalación en particular. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, se recomienda al usuario que intente corregir las interferencias mediante una o más de las siguientes medidas:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o con un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones relevantes de la directiva EMC 2014/30/UE, la directiva de bajo voltaje 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a los dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se usa con periféricos sin certificado, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para usar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa CAN ICES-003(B)/NMB-003(B).

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminar con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación aplicarán a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion PatallaLCD TFT en color
	Tamañon 24"W (61 cm)
	Distancia entre pixeles 0,270 mm (horizontal) x 0,270 mm (vertical)
	Brillo	300 cd/m2(tipico)
	Contraste 10000000:1 Max. (ACM)
	Ángulo de visión 178°(horizontal) 178°(vertical) (CR=10)
	Tiempo de respuesta 4 ms (G a G)
	Tipo de panel In-Plane Switching
	Frecuencia H	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Frecuencia V VGA/HDMI	DP: 56 - 76 Hz
Colores de la pantalla 16,7 millones
Reloj de punto 193.71 MHz
Resolución máximo		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo de energia(a 200 unidades)	Modo encendido 28 W
	Modo de suspensión 0,5 W
	Modo apagado 0,3 W
Conector de entrada		D-SubHDMI (solo el modelos de entrada HDMI)DP (solo el modelos de entrada DP)
Señal de entrada de video		Análogica: 0,7 Vp-p (estándar), 75 OHM, positivaHDMI (solo el modelos de entrada HDMI) (Optional)DP (solo el modelos de entrada DP) (Optional)
Altavoces		2 W x 2 (Sole modelo de entrada de audio) (Optional)
Tamañomaximo de pantalla		Horizontal: 528,2 mmVertical: 342,4 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona: de 0° a 40°CTemperatura de almacenimiento: de -20° a 60°CHumidad de funciona: entre el 20% y el 80%
Dimensiones		533,4 (ancho) x 435,45 (alto) x 217,57 (diagonal) mm
Peso (peso neto)		4,73 kg (neto)
Especillas de funcionaiento		Inclinación: de -5° a +25°Giro: NãoAjuste de alta: NãoPivote: NãoSoporte extraíble: Sí
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2EntradeMenu/Vnegación/Aceptar
	Funciones	ContrasteBrilloAugusto de negroLuz azulACM Activado/ApagadoSupercitidenz.H. Posición (solo en el modelo de entrada analógica)V. Posición (solo en el modele de entrada analógica)Reloj (solo en el modele de entrada analógica)Nitidez (solo en el modele de entrada analógica)Autoajuste (solo en el modele de entrada analógica)GammaTemp. ColorModossRGBModo escala grisSatur. 6 ejestsMatiz de 6 ejesSalidaLas specifications varian en función del modèle o la region.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

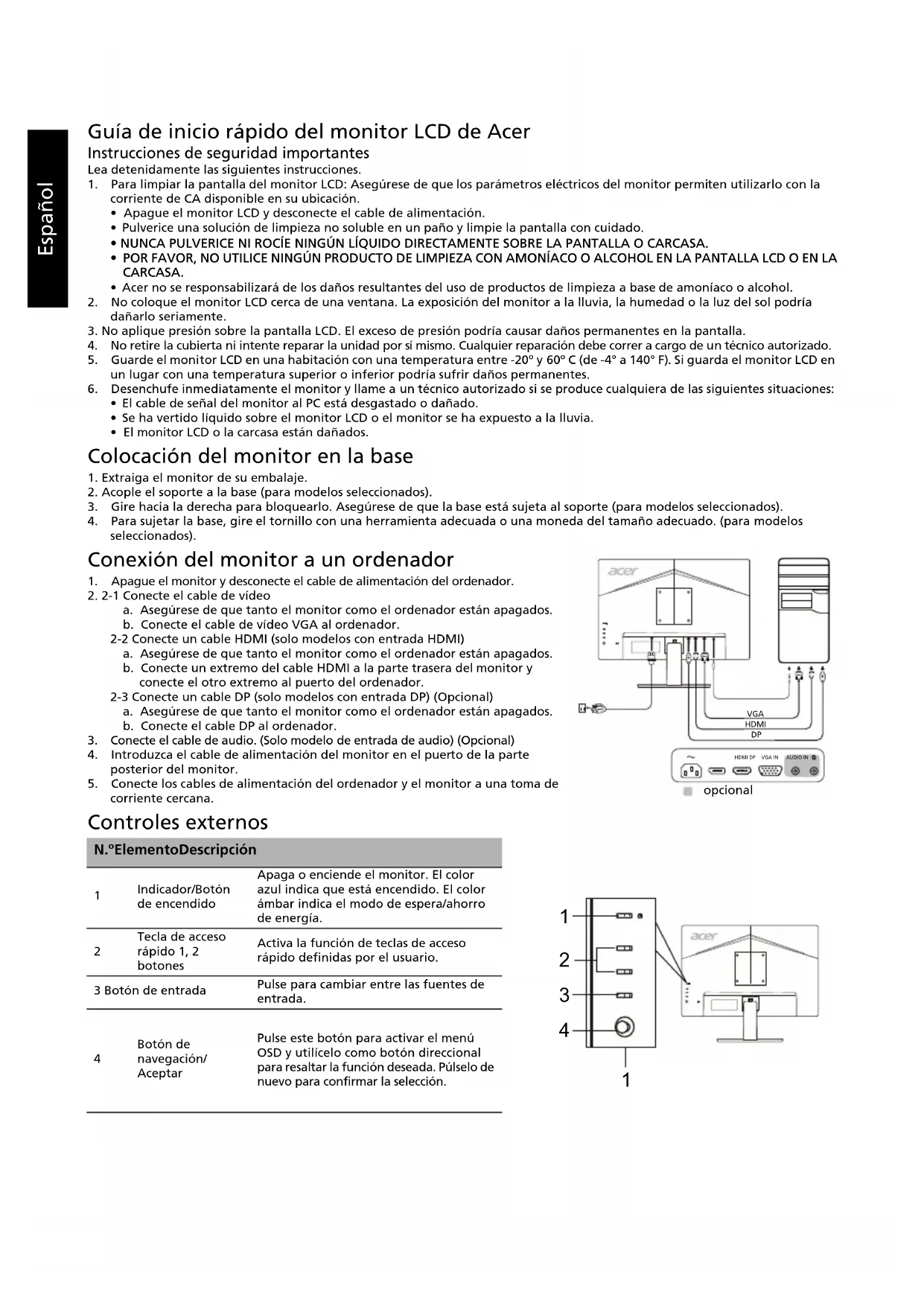

Manual de inicio rápido (QSG) del monitor LCD de Acer

Aviso: utilizadores en Canadá

Este aparato digital de Clase B cumple con la CAN ICES-003(B)/NMB-003(B).

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU):

XXXXX;

(0-9, a-z, A-Z, 0 en blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado las normas pertinentes:

Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN55035:2017

EN55032:2015/AC:2016 Clase B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Clase D

Directiva de baja tensión: 2014/35/UE

EN62368-1:2014/A11:2017

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP: 2009/125/CE

(UE) 2019/2021; EN50564:2011

Año para empezar a aplicar el marcado CE: 2021.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwán)

Sep. 03, 2021

Fecha
