V247W - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	V247W
Velikost obrazovky	24 palců (61 cm)
Typ panelu	IPS
Maximální rozlišení	1920 x 1200 @ 75 Hz (HDMI/DP)
Jas	300 cd/m² (typické)
Kontrast	100 000 000:1 max (ACM)
Doba odezvy	4 ms (šedá na šedou)
Pozorovací úhly	178° horizontální / 178° vertikální (CR=10)
Vstupní konektory	VGA (D-Sub), HDMI (podle modelu), DP (podle modelu)
Reproduktory	2 x 2 W (podle modelu)
Spotřeba elektřiny (zapnuto)	28 W
Spotřeba elektřiny (pohotovostní režim)	0,5 W
Spotřeba elektřiny (vypnuto)	0,3 W
Napájení	100-240 V, 50/60 Hz
Rozměry (Š x V x H)	533,4 x 435,45 x 217,57 mm
Hmotnost (netto)	4,73 kg
Naklopení	-5° až +25°
Funkce OSD	Kontrast, jas, boost černé, modré světlo, ACM, ostrost, gamma, barevná teplota, režimy sRGB atd.
Čištění	Použijte měkký hadřík s bezrozpouštědlovým roztokem. Nestříkejte kapalinu přímo. Vyhněte se čpavku a alkoholu.
Bezpečnost	Nevystavujte dešti, vlhkosti nebo slunci. Neodstraňujte kryt. V případě poškození odpojte.
Opravitelnost	Odnímatelná noha. Oprava autorizovaným technikem.

Často kladené otázky - V247W ACER

Jak vyčistit obrazovku monitoru Acer V247W?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík, poté jemně otřete obrazovku. Nikdy nestříkejte kapalinu přímo na obrazovku nebo kryt. Nepoužívejte výrobky obsahující čpavek nebo alkohol.

Jak připojit monitor k počítači?

Ujistěte se, že monitor a počítač jsou vypnuté. Připojte videokabel (VGA, HDMI nebo DP) mezi monitor a počítač. Připojte napájecí kabel monitoru, poté zapněte obě zařízení. Pomocí tlačítka vstupu vyberte odpovídající zdroj.

Co dělat, když monitor nezobrazuje žádný signál?

Zkontrolujte, zda je videokabel správně připojen a počítač je zapnutý. Stiskněte tlačítko Vstup pro změnu zdroje. Pokud problém přetrvává, vyzkoušejte jiný kabel nebo počítač. Ujistěte se, že rozlišení je podporováno (max. 1920x1200).

Jak nastavit parametry zobrazení (jas, kontrast)?

Stiskněte tlačítko Menu/Navigace pro otevření obrazovkového menu (OSD). Pomocí šipek přejděte k možnostem jako Jas, Kontrast atd. Znovu stiskněte pro úpravu hodnoty. Pro ukončení stiskněte tlačítko Menu, dokud neopustíte.

Jaké je doporučené nativní rozlišení?

Nativní rozlišení je 1920 x 1200. Pro optimální kvalitu nastavte počítač na toto rozlišení. Vstupy HDMI/DP podporují až 75 Hz, VGA až 60 Hz.

Je monitor kompatibilní s montáží VESA?

Noha je odnímatelná, ale manuál neuvádí kompatibilitu VESA. Pro podrobnosti o montáži navštivte web podpory Acer. Obecně platí, že monitory Acer v této řadě mohou podporovat držák VESA 100x100 mm, ale zkontrolujte specifikace svého modelu.

Jak ušetřit energii s tímto monitorem?

Používejte režim Pohotovostní, který spotřebovává 0,5 W. Zcela vypněte monitor, když se nepoužívá (0,3 W). Můžete také aktivovat funkci ACM (Adaptive Contrast Management) pro optimalizaci kontrastu a snížení spotřeby.

Co dělat v případě vadného pixelu nebo abnormálního obrazu?

LCD obrazovky mohou mít několik vadných pixelů v rámci průmyslových limitů. Pokud je problém významný, kontaktujte poprodejní servis Acer. Nejprve zkuste použít funkci Automatické nastavení (pro analogový vstup) nebo resetovat nastavení přes menu OSD.

Mohu použít monitor s herní konzolí?

Ano, pokud má vaše konzole výstup HDMI nebo VGA. Připojte ji k odpovídajícímu vstupu. Monitor podporuje signál 1920x1200 při 60 Hz přes HDMI. Pro lepší výkon zapněte režim Hra v možnostech OSD, pokud je k dispozici.

Jak recyklovat monitor na konci životnosti?

Nevyhazujte monitor s domácím odpadem. Odevzdejte jej do sběrného místa pro odpad z elektrických a elektronických zařízení (OEEZ). Kontaktujte svůj obecní úřad nebo místní službu pro informace o sběrných místech. Recyklace šetří přírodní zdroje a chrání životní prostředí.

NÁVOD K OBSLUZE V247W ACER

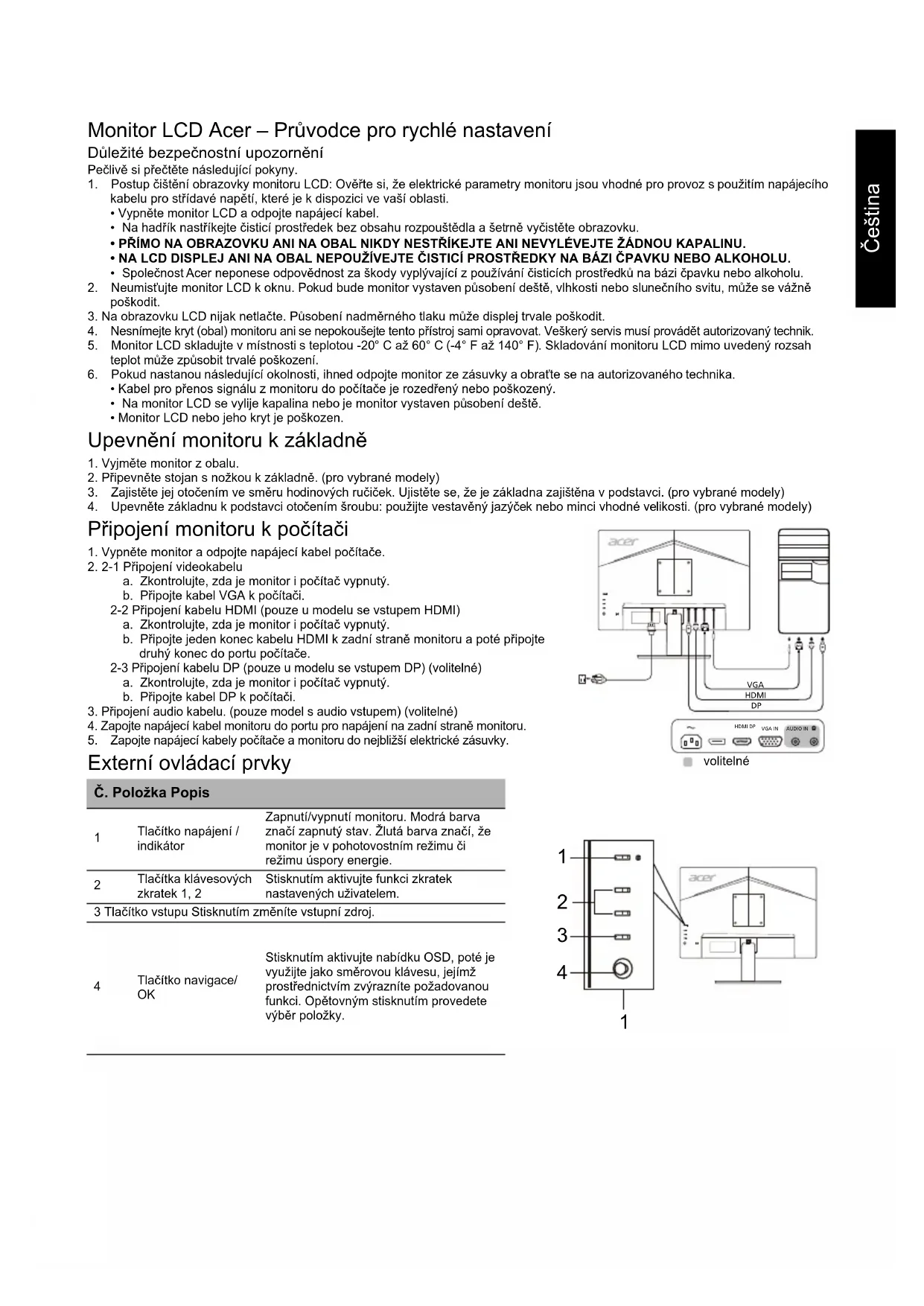

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
2. Vypněte monitor LCD a odpojte napájecí kabel.
3. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a setřete obrazovku.
4. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
5. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
6. Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
7. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
8. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
9. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
10. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
11. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.
12. Kabel pro přenos signálu z monitoru do počítače je roztřepený nebo poškozený.
13. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
14. Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

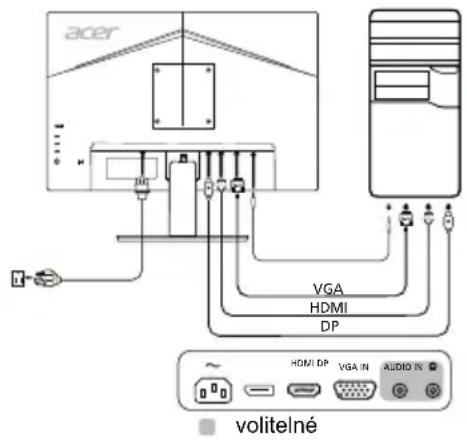

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači.

2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-3 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (pouze model s audio vstupem) (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

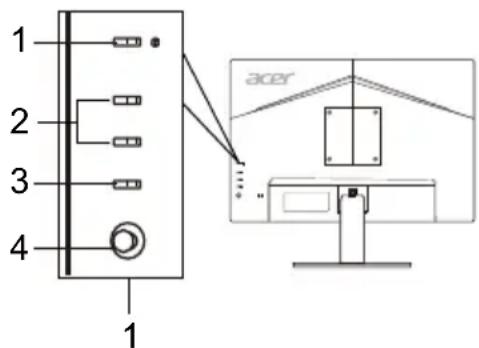

Externí ovládací prvky

Č. Položka Popis
1	Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stiskutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vystupu Stiskutím změníté vystupné zdroj.
4	Tlačitko navigace/OK	Stiskutím aktivujte nabídku OSD, poté je vyuzijte jako směrovou klávesu, jejimž prostřednictvím zvyrazníté požadovanou funkci. Opětovnám stiskutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace. Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je připojeno.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádia a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/ES, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadské normě CAN ICES-003(B)/NMB-003(B).

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Místo toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví lidí i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozni systém Barevný LCD TFT
	Velikost 24"W (61 cm)
	Rozteč pixelú	0,270 mm (horizontal) × 0,270 mm (vertical)
	Jas	300 cd/m² (typický)
	Kontrast Max. 100 000	000:1 (ACM)
	Uhel sledoványí 178° (horizontal) 178° (vertical) (CR=10)
	Doba odezvy 4 ms (GTB)
	Typ panelu Přepínánu v ploše (In-Plane Switching neboli IPS)
	Horizontálni frekvence	VGA: 30–85 kHzHDMI/DP: 30–94 kHz
	Vertikálni frekvence	VGA/HDMI/DP: 56–76 Hz
Barva zobrazení		16,7 Millionú
Frekvence bodú		193,71 MHz
Maximánlí rožlěnsí		VGA: 1920 x 1200 pīn 60 HzHDMI/DP: 1920 x 1200 pīn 75 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Spotřeba energie(pñ jsu 200 nitú)	Režim Zapnuto 28 W
	Režim spänku 0,5 W
	Režim Vypnuto 0,3 W
Konektor vstupu		D-SubHDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstupní videosignál		Analogový: 0,7 Vp-p (standard), 75 OHM, positivnínÍHDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné)
Reproduktory 2 W x 2 (pouze model s audio vystupen) (volitelné)
Maximánlí velikost obrazovky		Horizontálne: 528,2 mmVertikálne: 342,4 mm
Zdroj napájení 100–240 V, 50/60 Hz
Podmíky okolniho prostřédí		Provozni teplata: 0 °C až 40 °CSkladovaci teplata -20 °C až 60 °CProvozni vhlkost: 20 % až 80 %
Rozměry		533,4 (Š) × 435,45V) × 217,57 (H) mm
Hmotnost (cistá)		4,73 kg (cistá)
Technické udaje mechanismu		Nakloněni: -5° až +25°Otáčeni: Nastaveni výšky: NeOtočeni: Odnímatelné stojan: Ano
Externi ovládací prvky	Spínače a tlačitka	Tlačitko napájeníKlávesová zkratka 1Klávesová zkratka 2
	Funkce	KostrastJasPosileni ČernéModré světloACM zapnuto/vyprnuloSuper ostrostHorizontálni pozice (jen pro model s analogovým vystupem)Virtikálni pozice (jen pro model s analogovým vystupem)Hodiny (jen pro model s analogovým vystupem)Zaostěfení (jen pro model s analogovým vystupem)Automatická konfigurace (jen pro model s analogovým vystupem)GammaTeplota barevRežímysRGBRežim slepů šedi6osá sytost6osý odstin
Specifikace se u Jednotlivých modelú a v rúzních oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Vypněte monitor a odpojte napájecí kabel počítače.

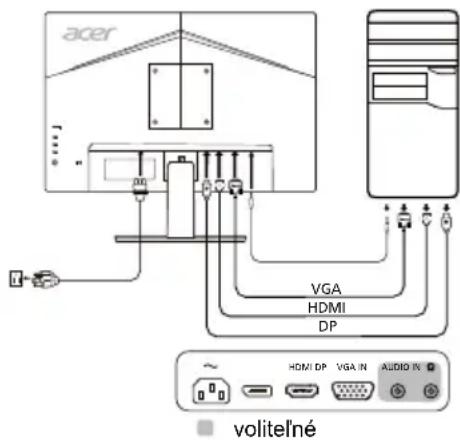

2. 2-1 Připojení obrazového kabelu

a. Zajistěte, aby byl monitor i počítač VYPNUTÝ. b. Připojte obrazový kabel VGA k počítači.

2-2 Připojte kabel HDMI (pouze model se vstupem HDMI)

a. Zajistěte, aby byl monitor i počítač VYPNUTÝ. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a druhý konec připojte k portu počítače.

2-3 Připojte kabel DP (pouze model se vstupem DP) (volitelné)

a. Zajistěte, aby byl monitor i počítač VYPNUTÝ. b. Připojte kabel DP k počítači.

1. Připojte kabel Audio. (pouze model se vstupem Audio) (volitelné)
2. Připojte napájecí kabel monitoru do portu napájení na zadní straně monitoru.
3. Zapojte napájací kábel počítača a monitora do elektrickej zásuvky v dosahu.

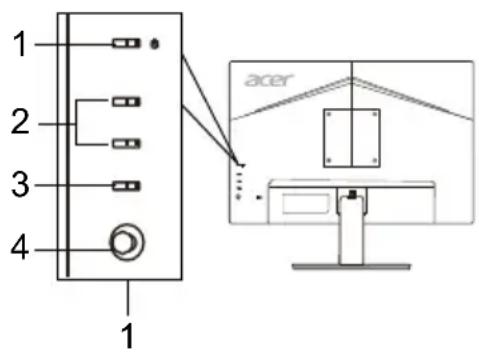

Externé ovládače

4

Smerové/ potvrddovacie tlacidlo

Stlačením tlacidla aktivujte ponuku OSD, potom ho použite ako smerové tlacidlo a vyberte požadovanú funkciu. Opátovnám stlačením tlacidla potvrdǐte vyber.

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
