V247W - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	V247W
Dimensioni dello schermo	24 pollici (61 cm)
Tipo di pannello	IPS
Risoluzione massima	1920 x 1200 @ 75 Hz (HDMI/DP)
Luminosità	300 cd/m² (tipica)
Contrasto	100 000 000:1 max (ACM)
Tempo di risposta	4 ms (grigio a grigio)
Angoli di visione	178° orizzontali / 178° verticali (CR=10)
Connettori di ingresso	VGA (D-Sub), HDMI (a seconda del modello), DP (a seconda del modello)
Altoparlanti	2 x 2 W (a seconda del modello)
Consumo elettrico (acceso)	28 W
Consumo elettrico (standby)	0,5 W
Consumo elettrico (spento)	0,3 W
Alimentazione	100-240 V, 50/60 Hz
Dimensioni (L x A x P)	533,4 x 435,45 x 217,57 mm
Peso netto	4,73 kg
Inclinazione	-5° a +25°
Funzioni OSD	Contrasto, luminosità, boost del nero, luce blu, ACM, super nitidezza, gamma, temperatura colore, modalità sRGB, ecc.
Pulizia	Usare un panno morbido con una soluzione senza solventi. Non vaporizzare liquido direttamente. Evitare ammoniaca e alcol.
Sicurezza	Non esporre a pioggia, umidità o sole. Non rimuovere il rivestimento. Scollegare in caso di danni.
Riparabilità	Piedino rimovibile. Riparazione da parte di tecnico autorizzato.

Domande frequenti - V247W ACER

Come pulire lo schermo del monitor Acer V247W?

Spegnere il monitor e scollegare il cavo di alimentazione. Spruzzare una soluzione di pulizia senza solventi su un panno morbido, quindi pulire delicatamente lo schermo. Non spruzzare mai liquido direttamente sullo schermo o sul rivestimento. Non utilizzare prodotti a base di ammoniaca o alcol.

Come collegare il monitor a un computer?

Assicurarsi che il monitor e il computer siano spenti. Collegare il cavo video (VGA, HDMI o DP) tra il monitor e il computer. Collegare il cavo di alimentazione del monitor, quindi accendere entrambi i dispositivi. Utilizzare il pulsante di ingresso per selezionare la sorgente appropriata.

Cosa fare se il monitor non mostra alcun segnale?

Verificare che il cavo video sia collegato correttamente e che il computer sia acceso. Premere il pulsante Ingresso per cambiare sorgente. Se il problema persiste, provare con un altro cavo o computer. Assicurarsi che la risoluzione sia supportata (max 1920x1200).

Come regolare le impostazioni di visualizzazione (luminosità, contrasto)?

Premere il pulsante Menu/Navigazione per aprire il menu a schermo (OSD). Utilizzare le frecce per navigare verso le opzioni come Luminosità, Contrasto, ecc. Premere nuovamente per regolare il valore. Per uscire, premere il pulsante Menu fino all'uscita.

Qual è la risoluzione nativa consigliata?

La risoluzione nativa è 1920 x 1200. Per una qualità ottimale, impostare il computer su questa risoluzione. Gli ingressi HDMI/DP supportano fino a 75 Hz, il VGA fino a 60 Hz.

Il monitor è compatibile con il montaggio VESA?

Il piedino è rimovibile, ma il manuale non specifica la compatibilità VESA. Consultare il sito di assistenza Acer per i dettagli sul montaggio. In generale, i monitor Acer di questa gamma possono supportare un supporto VESA di 100x100 mm, ma verificare le specifiche del proprio modello.

Come risparmiare energia con questo monitor?

Utilizzare la modalità Standby che consuma 0,5 W. Spegnere completamente il monitor quando non in uso (0,3 W). È anche possibile attivare la funzione ACM (Adaptive Contrast Management) per ottimizzare il contrasto e ridurre il consumo.

Cosa fare in caso di pixel difettosi o immagine anomala?

I pannelli LCD possono avere alcuni pixel difettosi nei limiti del settore. Se il problema è grave, contattare il servizio post-vendita Acer. Provare prima a utilizzare la funzione Autoregolazione (per l'ingresso analogico) o resettare le impostazioni tramite il menu OSD.

Posso utilizzare il monitor con una console di gioco?

Sì, se la console dispone di un'uscita HDMI o VGA. Collegarla all'ingresso corrispondente. Il monitor supporta il segnale 1920x1200 a 60 Hz tramite HDMI. Per prestazioni migliori, attivare la modalità Gioco nelle opzioni OSD se disponibile.

Come riciclare il monitor a fine vita?

Non gettare il monitor con i rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Contattare il comune o il servizio locale per conoscere i punti di raccolta. Il riciclaggio preserva le risorse naturali e protegge l'ambiente.

MANUALE UTENTE V247W ACER

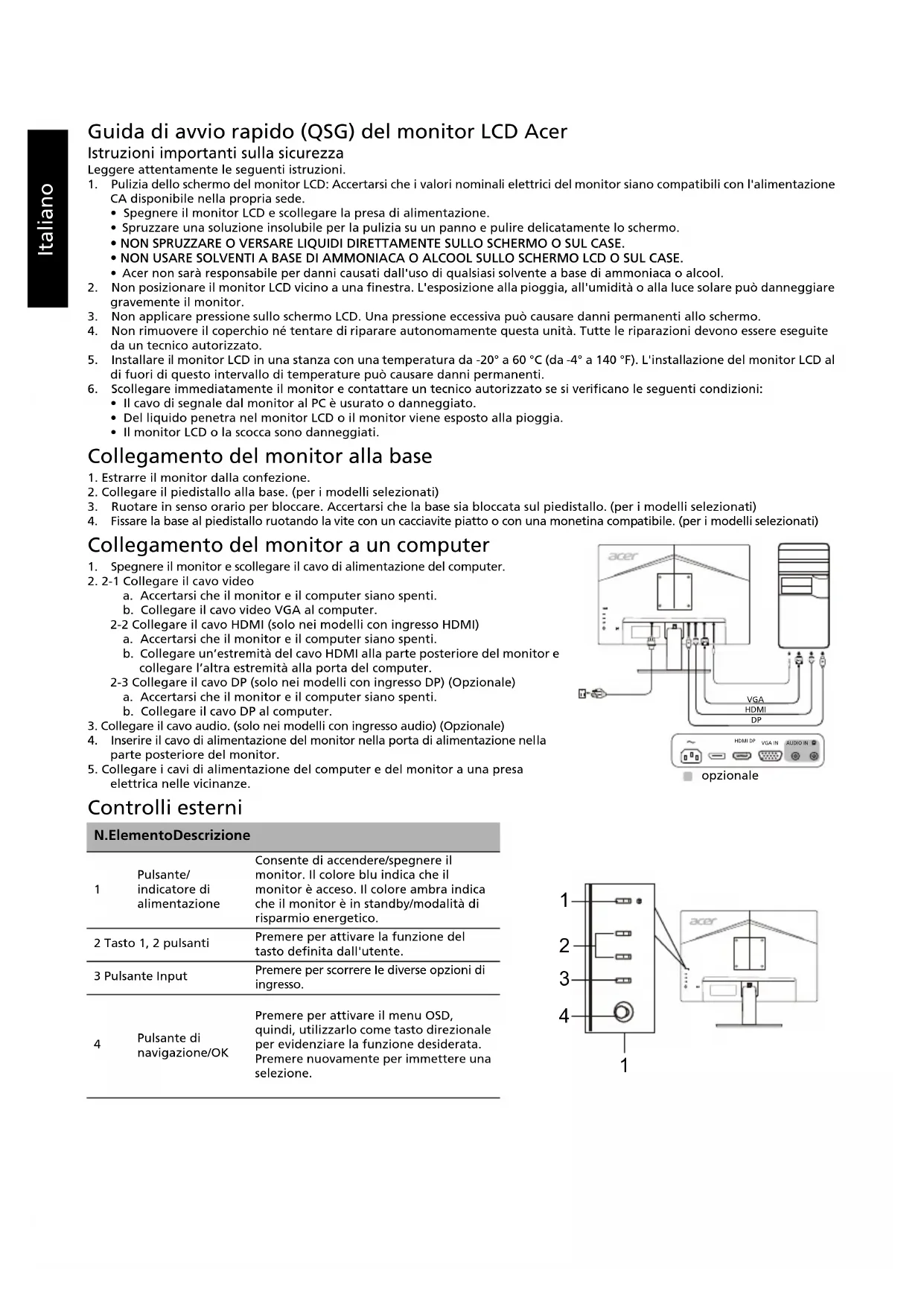

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attendamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spegnere il monitor LCD e scollegare la presa di alimentazione.

3. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
4. NON SPRUZZARE O VERSARE LIQUIDI DIRITTAMENTE SULLO SCHERMO O SUL CASE.
5. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

6. Acer non sare responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

7. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravamente il monitor.

8. Non aplicare pressione sullo schermo LCD. Una pressione eccessiva poe causare danni permanenti allo schermo.
9. Non rimuovere il coperchio né tentare di riparare autonomamente但这a unità. Tutte le riparazioni devono essere eseguite da un technique autorizzato.
10. Installare il monitor LCD in una stanza con una temperatura da -20° a 60°C (da -4° a 140°F). L'installazione del monitor LCD al di fuori di quello intervallo di temperature cui sono permanenti.

11. Scollegare immediamente il monitor e contattare un technician autorizzato se si verificano le seguenti condizioni:

12. Il cavo di segnale dal monitor al PC è usurato o danneggiato.

13. Del liquido penetratnel monitor LCD o il monitor viene esposto alla pioggia.

14. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor alla confezione.
2. Collegare il piedistallo alla base. (per i modelli selezionati)
3. Ruotare in senso orario per bloccare. Accertarsi che la base sa bloccata sul piedistallo. (per i modelli selezionati)
4. Fissare la base al piedistallo ruotando la vite con un cacciavite piatto o con una monetina compatibile. (per i modelli selezionati)

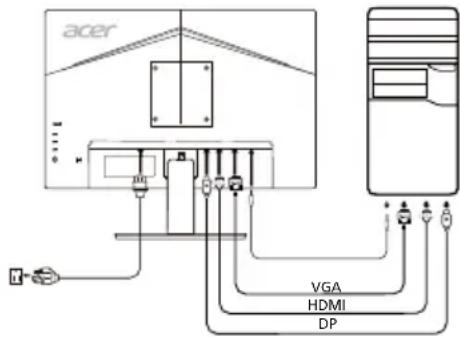

Collegamento del monitor a un computer

1. Spagnere il monitor e scollegare il cavo di alimentazione del computer.

2. 2-1 Collegare il cavo video

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo video VGA al computer.

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare un'estremita del cavo HDMI alla parte posteriore del monitor e collegare l'altra estremita alla porta del computer.

2-3 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo DP al computer.

1. Collegare il cavo audio. (solo nei modelli con ingresso audio) (Opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanzi.

opzionale

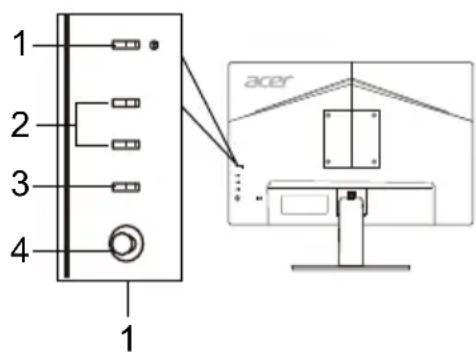

Controlli esterni

N ELEMENTO Descrizione
1	Pulsante/indicatore dialimentazione	Consente di accendere/spegnere ilmonitor. Il colore blu indica che ilmonitor è accesso. Il colore ambra indicache il monitor è in standby/modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione deltastoto definità dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD,quindi,utilizzarlo come tasto direzionaleper evidenziare la funzione desiderata.Premere nuovamente per immettere una selezione.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizes e può essere mettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle communicationsi radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifici in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e teilevisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare or riposizionare l'antenna di ricezione.
- Aumentare la distance tra il dispositorio e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
Per assistenza, contattare il rivenditore o un techniciane professionista nell'ambito di radio e teilevisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuali utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

E possible collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate cui cause interferenze alla rivezione di radio e TV.

Avvertenza

Eventuali modifiche o cancelli non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa alla Federal Communications Commission, a utilizzato quello prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetti alle seguenti due condizioni: (1) il dispositorio non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, compreseQL che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa CAN ICES-003(B)/NMB-003(B).

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo significato sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. è quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il ricolto delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LcD a colori TFT
	Dimensioni 24"W (61 cm)
	Passo del pixel 0,270 mm (H) x 0,270 mm (V)
	Luminosity	300 cd/m2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 4 ms (da G a G)
	Tipo di pannello In-Plane Switching
	Frequenza H	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Frequenza V VGA/HDMI/DP: 56 - 76 Hz
Colori del display 16,7 milioni
Dot Clock 193,71 MHz
Risoluzione massima		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo energetico (a 200 nits)	Modalityà on 28 W
	Modalityà suspENSIONe 0,5 W
	Modalityà off 0,3 W
Connettore di ingresso		D-SubHDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, PositivoHDMI (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 528,2 mmVertical: 342,4 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operative: Da 20% a 80%
Dimensioni 533,4 (L) x 435,45 (A) x 217,57 (P) mm
Peso (N. W.)		4,73 kg (netto)
Specfiche meccaniche		Inclinazione: Da -5° a +25°Rotazione: NoRegolazione dell'altezza: NoPerno: NoPiedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneTasto 1Tasto 2InputMenu/Navigation/OK
	Funzioni	ContrastoVolumeLuminosityMuteODSpia bluNum freq aggiornLinguaIntervallo OSDOPosizione (solo nei modelli con ingresso analogico)VPosizione (solo nei modelli con ingresso analogico)Orologio (solo nei modelli con ingresso analogico)Nitidenza (solo nei modelli con ingresso analogico)Autoregolazione (solo nel modelli con ingresso analogico)GammaTemp. ColoreAssegnazione tastiDDC/CI Attiva/Spentovino livnero HDMIModalityssRGBModality di grigiInformazioni sul displayRipristina tuttoUscita
Le specifiche variano a seconda della regione e/o del modello.

I manuale e altri documenti relativi al prodotto Acer sono disponibili sul除去 Web di assistenza ufficiale Acer.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

V247W

Artikelnummer:

V247W

XXXXXX;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre commercial:

ACER

Numero de modelo:

V247W

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produit :

Moniteur LCD

Nom commercial :

ACER

Numero de modulo:

V247W

Numero SKU:

V247W

XXXXXX;

( c 一 x ) = 0 9 a~z,A～Z,oublanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Denominazione commerciale: ACER

Numero modello: V247W

Numero articico (SKU): V247W xxxxxx;

$$ (" x " = 0 \sim 9, a \sim z, A \sim Z, o s p a z i o) $$

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descririto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55035:2017

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 Classe D

Direttiva LVD: 2014/35/UE

EN62368-1:2014/A11:2017

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

(EU) 2019/2021; EN50564:2011

Anno per,iniziare l'apposizione della marcatura CE:2021.
