V247W - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	V247W
Bildschirmgröße	24 Zoll (61 cm)
Panel-Typ	IPS
Maximale Auflösung	1920 x 1200 @ 75 Hz (HDMI/DP)
Helligkeit	300 cd/m² (typisch)
Kontrast	100.000.000:1 max (ACM)
Reaktionszeit	4 ms (Grau zu Grau)
Blickwinkel	178° horizontal / 178° vertikal (CR=10)
Eingangsanschlüsse	VGA (D-Sub), HDMI (je nach Modell), DP (je nach Modell)
Lautsprecher	2 x 2 W (je nach Modell)
Stromverbrauch (Betrieb)	28 W
Stromverbrauch (Standby)	0,5 W
Stromverbrauch (Aus)	0,3 W
Stromversorgung	100-240 V, 50/60 Hz
Abmessungen (B x H x T)	533,4 x 435,45 x 217,57 mm
Nettogewicht	4,73 kg
Neigung	-5° bis +25°
OSD-Funktionen	Kontrast, Helligkeit, Schwarzverstärkung, Blaulichtfilter, ACM, Schärfe, Gamma, Farbtemperatur, sRGB-Modi usw.
Reinigung	Verwenden Sie ein weiches Tuch mit einer lösungsmittelfreien Lösung. Sprühen Sie keine Flüssigkeit direkt auf. Vermeiden Sie Ammoniak und Alkohol.
Sicherheit	Nicht Regen, Feuchtigkeit oder Sonne aussetzen. Nicht das Gehäuse öffnen. Bei Beschädigung Netzstecker ziehen.
Reparierbarkeit	Fuß abnehmbar. Reparatur durch autorisierten Techniker.

Häufig gestellte Fragen - V247W ACER

Wie reinige ich den Bildschirm des Acer V247W Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch und wischen Sie den Bildschirm vorsichtig ab. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse. Verwenden Sie keine Produkte auf Ammoniak- oder Alkohol-Basis.

Wie verbinde ich den Monitor mit einem Computer?

Stellen Sie sicher, dass Monitor und Computer ausgeschaltet sind. Schließen Sie das Videokabel (VGA, HDMI oder DP) zwischen Monitor und Computer an. Schließen Sie das Netzkabel des Monitors an und schalten Sie beide Geräte ein. Verwenden Sie die Eingabetaste, um die entsprechende Quelle auszuwählen.

Was tun, wenn der Monitor kein Signal anzeigt?

Überprüfen Sie, ob das Videokabel richtig angeschlossen und der Computer eingeschaltet ist. Drücken Sie die Eingabe-Taste, um die Quelle zu wechseln. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder Computer. Stellen Sie sicher, dass die Auflösung unterstützt wird (max. 1920x1200).

Wie stelle ich die Anzeigeeinstellungen (Helligkeit, Kontrast) ein?

Drücken Sie die Menü/Navigation-Taste, um das Bildschirmmenü (OSD) zu öffnen. Verwenden Sie die Pfeile, um zu Optionen wie Helligkeit, Kontrast usw. zu navigieren. Drücken Sie erneut, um den Wert anzupassen. Zum Verlassen drücken Sie die Menütaste, bis Sie das Menü verlassen.

Was ist die empfohlene native Auflösung?

Die native Auflösung ist 1920 x 1200. Für optimale Qualität stellen Sie Ihren Computer auf diese Auflösung ein. Die HDMI-/DP-Eingänge unterstützen bis zu 75 Hz, VGA bis zu 60 Hz.

Ist der Monitor VESA-kompatibel?

Der Fuß ist abnehmbar, aber das Handbuch gibt keine VESA-Kompatibilität an. Besuchen Sie die Acer-Support-Website für Montagedetails. Im Allgemeinen können Acer-Monitore dieser Reihe eine VESA-Halterung von 100x100 mm unterstützen, überprüfen Sie jedoch die Spezifikationen Ihres Modells.

Wie kann ich mit diesem Monitor Energie sparen?

Verwenden Sie den Standby-Modus, der 0,5 W verbraucht. Schalten Sie den Monitor vollständig aus, wenn er nicht verwendet wird (0,3 W). Sie können auch die ACM-Funktion (Adaptive Contrast Management) aktivieren, um den Kontrast zu optimieren und den Verbrauch zu reduzieren.

Was tun bei Pixelfehlern oder abnormalem Bild?

LCD-Bildschirme können innerhalb der Industriegrenzen einige defekte Pixel aufweisen. Wenn das Problem schwerwiegend ist, wenden Sie sich an den Acer-Kundendienst. Versuchen Sie zunächst die Auto-Tuning-Funktion (für analogen Eingang) oder setzen Sie die Einstellungen über das OSD-Menü zurück.

Kann ich den Monitor mit einer Spielkonsole verwenden?

Ja, wenn Ihre Konsole über einen HDMI- oder VGA-Ausgang verfügt. Schließen Sie sie an den entsprechenden Eingang an. Der Monitor unterstützt das Signal 1920x1200 bei 60 Hz über HDMI. Für eine bessere Leistung aktivieren Sie den Spiel-Modus in den OSD-Optionen, falls verfügbar.

Wie entsorge ich den Monitor am Ende seiner Lebensdauer?

Werfen Sie den Monitor nicht in den Hausmüll. Geben Sie ihn an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) ab. Kontaktieren Sie Ihre Gemeindeverwaltung oder den örtlichen Dienst, um Sammelstellen zu erfahren. Recycling schont natürliche Ressourcen und schützt die Umwelt.

BEDIENUNGSANLEITUNG V247W ACER

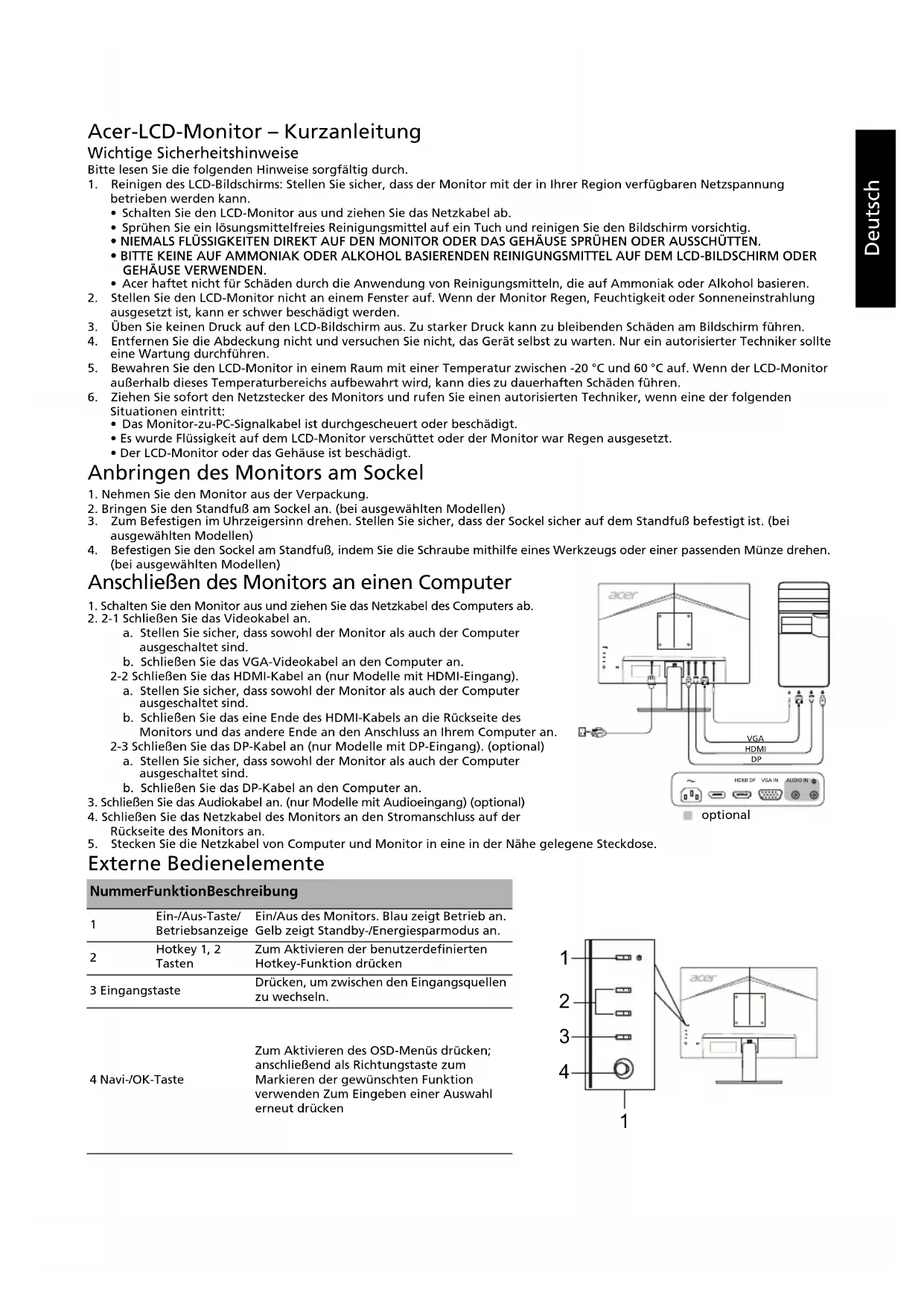

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker soll eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20°C und 60°C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

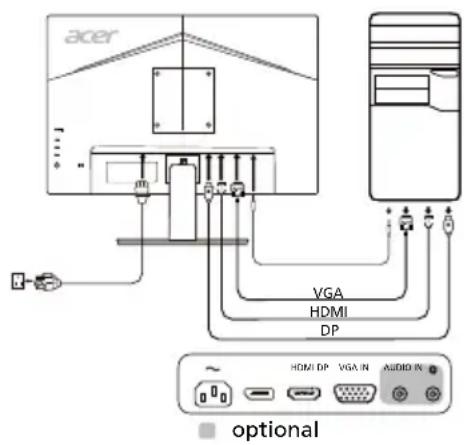

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das VGA-Videokabel an den Computer an.

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das eine Ende des HDMI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.

2-3 Schließen Sie das DP-Kabel an (nur Modelle mit DP-Eingang). (optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (nur Modelle mit Audioeingang) (optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.

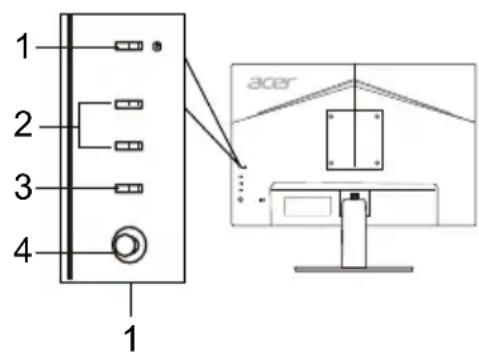

Externe Bedienelemente

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken
3	Eingangsstaste	Drücken, um zwischen den Eingangsquellenzu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüds drücken;anschließlich als Richtungstaste zumMarkieren der gewünschten Funktionverwenden Zum Eingeben einer Auswahlereneut drücken

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen. Es gibt keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne - Vergrößern des Abstands zwischen dem Gerät und dem Receiver - Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist - Zuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht CAN ICES-003(B)/NMB-003(B).

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbildschirm
	Größe 24"W (61 cm)
	Pixelabstand 0,270 mm (H) x 0,270 mm (V)
	Helligkeit	300 cd/m2(typisch)
	Kontrast 100000000:1 Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 4 ms (G zu G)
	Bildschirmtyp In-Plane-Switching
	H-Frequency	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	V-Frequency	VGA/HDMI/DP: 56 - 76 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		193,71 MHz
Maximale Auflösung		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromverbrauch(bei 200 cd/m2)	Eingeschaltet 28 W
	Ruhemodus 0,5 W
	Ausgeschaltet 0,3 W
Eingangsbuchse		D-SubHDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, PositivHDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 525,2 mmVertical: 342,4 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstermateratur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen 533,4 (B) x 435,45 (H) x 217,57 (T) mm
Gewicht (netto) 4,73 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25°Schwenken: NeinHöheneinstellung: Neindrehgelenk: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenu/Navi/OK
	Funktionen	KontrastHelligkeitSchwarzverst.Blaues LichtACM Ein/AusSuperscharfH.Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)Fokus (nur Modelle mit analogem Eingang)Autom. Abgl. (nur Modelle mit analogem Eingang)GammaFarbtemp.ModisRGBrauskala-Modus6-Achs.-Sattig,6-Achs.-FarbtonBeenden
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterscheidlich.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

Lesen Sie die folgenden Anweisungen sorgfältig durch.

Konformitätserklärung

Wir,

Acer Incorporated

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Klasse B

EN55035:2017

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

ENIEC61000-3-2:2019 Klasse D

LVD-Richtlinie: 2014/35/EU

EN62368-1:2014/A11:2017

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/2021; EN50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2021.

EN55032:2012/AC:2013 Klasse B

EN55035:2017

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 Klasse D

(EU)2019/2021; EN50564:2011
