V247W - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	V247W
Μέγεθος οθόνης	24 ίντσες (61 cm)
Τύπος πάνελ	IPS
Μέγιστη ανάλυση	1920 x 1200 @ 75 Hz (HDMI/DP)
Φωτεινότητα	300 cd/m² (τυπική)
Αντίθεση	100 000 000:1 μέγιστη (ACM)
Χρόνος απόκρισης	4 ms (γκρι σε γκρι)
Γωνίες θέασης	178° οριζόντια / 178° κάθετα (CR=10)
Υποδοχές εισόδου	VGA (D-Sub), HDMI (ανάλογα με το μοντέλο), DP (ανάλογα με το μοντέλο)
Ηχεία	2 x 2 W (ανάλογα με το μοντέλο)
Κατανάλωση ισχύος (λειτουργία)	28 W
Κατανάλωση ισχύος (αναμονή)	0,5 W
Κατανάλωση ισχύος (απενεργοποίηση)	0,3 W
Τροφοδοσία	100-240 V, 50/60 Hz
Διαστάσεις (Π x Υ x Β)	533,4 x 435,45 x 217,57 mm
Καθαρό βάρος	4,73 kg
Κλίση	-5° έως +25°
Λειτουργίες OSD	Αντίθεση, φωτεινότητα, ενίσχυση μαύρου, μπλε φως, ACM, υπερευκρίνεια, gamma, θερμοκρασία χρώματος, λειτουργίες sRGB, κλπ.
Καθαρισμός	Χρησιμοποιήστε ένα μαλακό πανί με διάλυμα χωρίς διαλύτη. Μην ψεκάζετε υγρό απευθείας. Αποφύγετε αμμωνία και οινόπνευμα.
Ασφάλεια	Μην εκθέτετε σε βροχή, υγρασία ή ήλιο. Μην αφαιρείτε το περίβλημα. Αποσυνδέστε σε περίπτωση ζημιάς.
Δυνατότητα επισκευής	Αφαιρούμενη βάση. Επισκευή από εξουσιοδοτημένο τεχνικό.

Συχνές ερωτήσεις - V247W ACER

Πώς να καθαρίσω την οθόνη του μόνιτορ Acer V247W;

Απενεργοποιήστε το μόνιτορ και αποσυνδέστε το καλώδιο τροφοδοσίας. Ψεκάστε ένα διάλυμα καθαρισμού χωρίς διαλύτη σε ένα μαλακό πανί και σκουπίστε απαλά την οθόνη. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη ή στο περίβλημα. Μην χρησιμοποιείτε προϊόντα με βάση αμμωνία ή οινόπνευμα.

Πώς να συνδέσω το μόνιτορ σε έναν υπολογιστή;

Βεβαιωθείτε ότι το μόνιτορ και ο υπολογιστής είναι απενεργοποιημένα. Συνδέστε το καλώδιο βίντεο (VGA, HDMI ή DP) μεταξύ μόνιτορ και υπολογιστή. Συνδέστε το καλώδιο τροφοδοσίας του μόνιτορ και ανάψτε και τις δύο συσκευές. Χρησιμοποιήστε το κουμπί εισόδου για να επιλέξετε την κατάλληλη πηγή.

Τι να κάνω αν το μόνιτορ δεν εμφανίζει σήμα;

Ελέγξτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο και ότι ο υπολογιστής είναι αναμμένος. Πατήστε το κουμπί Είσοδος για να αλλάξετε πηγή. Αν το πρόβλημα παραμένει, δοκιμάστε με άλλο καλώδιο ή υπολογιστή. Βεβαιωθείτε ότι η ανάλυση υποστηρίζεται (μέγιστη 1920x1200).

Πώς να ρυθμίσω τις παραμέτρους εμφάνισης (φωτεινότητα, αντίθεση);

Πατήστε το κουμπί Μενού/Πλοήγηση για να ανοίξετε το μενού στην οθόνη (OSD). Χρησιμοποιήστε τα βέλη για να πλοηγηθείτε σε επιλογές όπως Φωτεινότητα, Αντίθεση κλπ. Πατήστε ξανά για να ρυθμίσετε την τιμή. Για έξοδο, πατήστε το κουμπί Μενού μέχρι να βγείτε.

Ποια είναι η συνιστώμενη εγγενής ανάλυση;

Η εγγενής ανάλυση είναι 1920 x 1200. Για βέλτιστη ποιότητα, ρυθμίστε τον υπολογιστή σας σε αυτήν την ανάλυση. Οι είσοδοι HDMI/DP υποστηρίζουν έως 75 Hz, η VGA έως 60 Hz.

Το μόνιτορ είναι συμβατό με βάση VESA;

Η βάση είναι αφαιρούμενη, αλλά το εγχειρίδιο δεν αναφέρει συμβατότητα VESA. Συμβουλευτείτε τον ιστότοπο υποστήριξης της Acer για λεπτομέρειες στήριξης. Γενικά, τα μόνιτορ Acer αυτής της σειράς μπορεί να υποστηρίζουν βάση VESA 100x100 mm, αλλά ελέγξτε τις προδιαγραφές του μοντέλου σας.

Πώς να εξοικονομήσω ενέργεια με αυτό το μόνιτορ;

Χρησιμοποιήστε τη λειτουργία Αναμονή που καταναλώνει 0,5 W. Απενεργοποιήστε πλήρως το μόνιτορ όταν δεν χρησιμοποιείται (0,3 W). Μπορείτε επίσης να ενεργοποιήσετε τη λειτουργία ACM (Adaptive Contrast Management) για βελτιστοποίηση αντίθεσης και μείωση κατανάλωσης.

Τι να κάνω σε περίπτωση ελαττωματικού pixel ή μη φυσιολογικής εικόνας;

Οι οθόνες LCD μπορεί να έχουν μερικά ελαττωματικά pixel εντός των ορίων της βιομηχανίας. Αν το πρόβλημα είναι σημαντικό, επικοινωνήστε με το τμήμα εξυπηρέτησης της Acer. Δοκιμάστε πρώτα να χρησιμοποιήσετε τη λειτουργία Αυτόματη ρύθμιση (για αναλογική είσοδο) ή να επαναφέρετε τις ρυθμίσεις μέσω του μενού OSD.

Μπορώ να χρησιμοποιήσω το μόνιτορ με κονσόλα παιχνιδιών;

Ναι, αν η κονσόλα σας διαθέτει έξοδο HDMI ή VGA. Συνδέστε την στην αντίστοιχη είσοδο. Το μόνιτορ υποστηρίζει σήμα 1920x1200 στα 60 Hz μέσω HDMI. Για καλύτερη απόδοση, ενεργοποιήστε τη λειτουργία Παιχνίδι στις επιλογές OSD, αν υπάρχει.

Πώς να ανακυκλώσω το μόνιτορ στο τέλος της ζωής του;

Μην πετάτε το μόνιτορ με τα οικιακά απορρίμματα. Παραδώστε το σε σημείο συλλογής αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Επικοινωνήστε με τον δήμο ή την τοπική υπηρεσία για σημεία συλλογής. Η ανακύκλωση διατηρεί τους φυσικούς πόρους και προστατεύει το περιβάλλον.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ V247W ACER

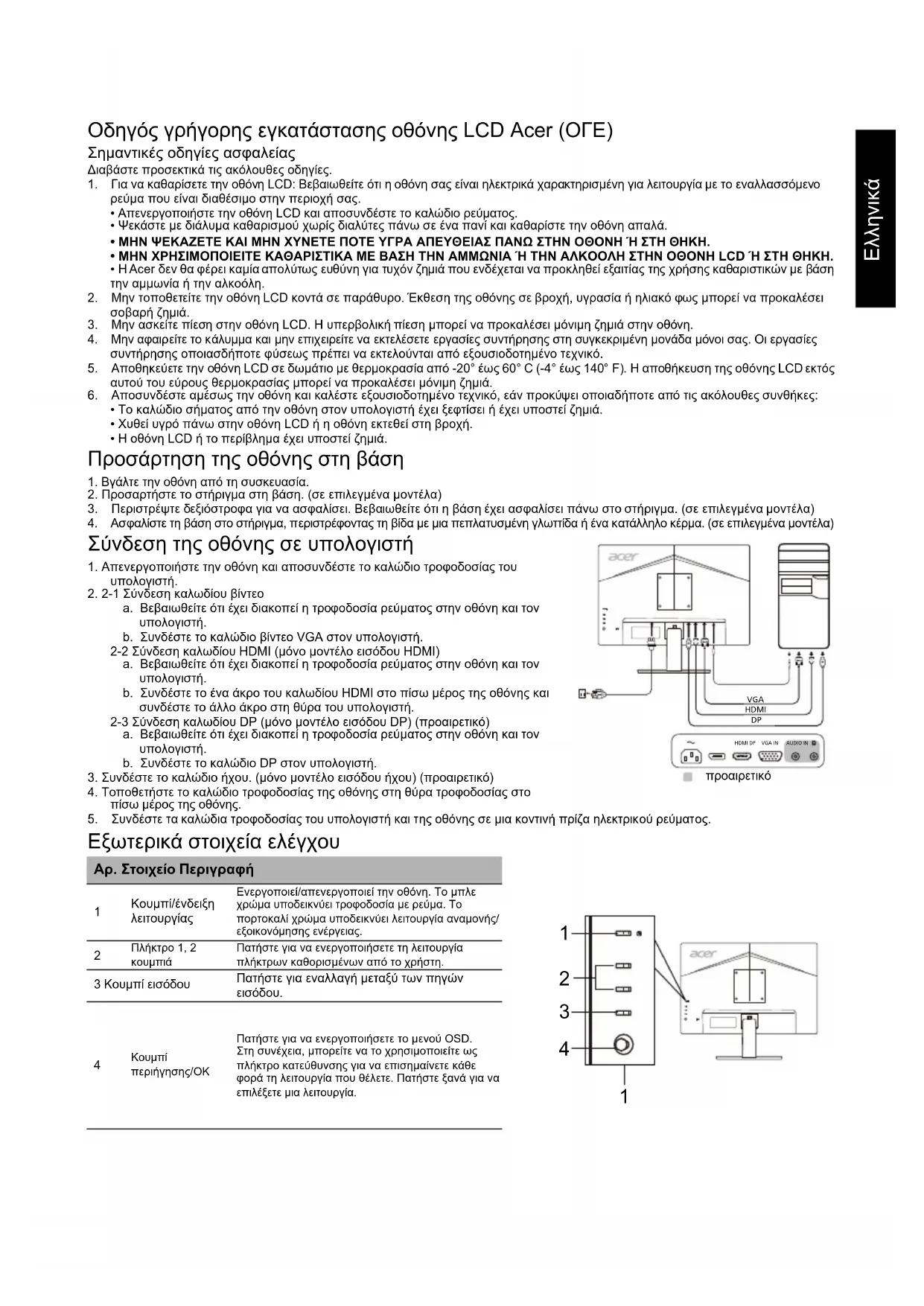

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία εναλλασσόμενου ρεύματος που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διάλυτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά. ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν φέρει καμία ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί από χρήση καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
4. Μην τοποθετείτε την οθόνη LCD κοντά σε τζάκι. Εκτός της οθόνης σε βροχή, υγρασία ή άμεσο φως μπορεί να προκαλέσει σοβαρή ζημιά.
5. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
6. Μην απαιτείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης στη συσκευή ενώ αυτή είναι συνδεδεμένη στην ουσία. Οι εργασίες συντήρησης οπωσδήποτε πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
7. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
8. ΑΤΟ ΟΥΔΕΟΤΕ ΑΕΩ ΤΟΝ ΟΥΝ ΚΑΙ ΚΑΛΕΟΤΕ ΕΞΟΥΣΙΟΒΔΤΝΕΞΚΟ, ΕΑΝ ΠΡΟΚΥΠΤΕΙ ΟΠΟΙΔΗΠΟΤΕ ΑΠΟ ΤΙΣ ΑΚΟΛΟΥΘΕΣ ΣΥΝΘΗΚΕΣ:

Το καλώδιο οθόνης ή το υποσύστημα έχει τη σειρά που έχει υποστεί βλάβη. Χρειάζεται προσοχή στην οθόνη LCD ή στην οθόνη κειμένου ή στην προθήκη. Η οθόνη ή το περιβάλλον έχει υποστεί ζημιά.

Προσαρτήστε την οθόνη στη βάση.

1. Βγάλτε την οθόνη από τη συσκευασία.
2. Προσαρμόστε το όργανο στην οθόνη. (με ειδικό εργαλείο)
3. Νεροπετσέτα διπλωμένη για να ασφαλίσει. Βεβαιωθείτε ότι έχει ασφαλίσει πάνω στο σημείο. (Επαναλαμβανόμενο)
4. Αφαιρέστε το τμήμα, περιστρέφοντας τη βίδα μιας τηγανισμένης γάστρας ή ένα κατάλληλο κέλυφος (εξαιρουμένων των εξαρτημάτων).

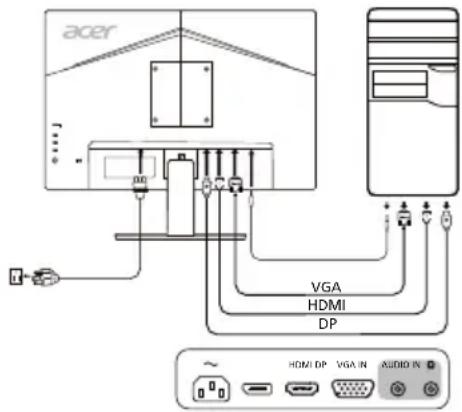

Σύνδεση της οθόνης σε υπολογιστή

1. Αφαιρέστε τη στήλη και αφαιρέστε το κάλυμμα προστασίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το ένα άκρο του καλωδίου HDMI στο πίσω μέρος της οθόνης και το άλλο άκρο στη θύρα του υπολογιστή.

2-3 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP) (προαιρετικό)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

3. Συνδέστε το καλώδιο ήχου. (μόνο μοντέλο εισόδου ήχου) (προαιρετικό) 4. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης. 5. Συνδέστε τα καλώδια τροφοδοσίας και της οθόνης σε μια κοινή πρίζα ηλεκτρικού ρεύματος.

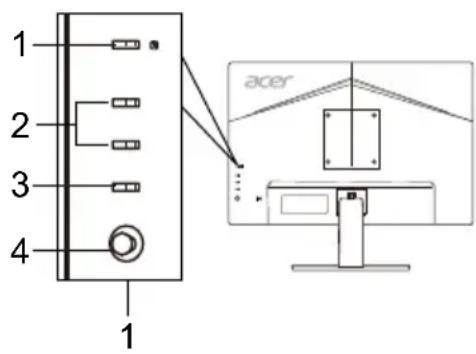

Ελεγκτικά στοιχεία

Ap. Στοιχείο Περιγραή
1	Κουμπί/ένδειξηλειουργίας	Ενργοποίει/απενργοποίει την σθόνη. To μιπλε χρωμα ἀντοδεικυύει τροροδοσία με ρεύμα. To προτολάλι χρωμα ἀντοδεικυύει λειουργία αναμούης/ εξοικόμοιης ενργείας.
2	Πλήκτρο 1, 2 κουμπία	Παπότε γίαν ενργοποίησετη λειουργία πλήκτρων καθοριαμένων αἰτό to υπόστη.
3	Κουμπί εἰσόδου	Παπότε γία ενλλayή μεταξύ των πηγών εἰσόδου.
4	Κουμπί περιήγησης/OK	Παπότε γίαν ενργοποίησετο μενού OSD. Ση συνέχει, μιροείτενα το χρησιμοποίηετως Πλήκτρο ΚATEύθυνός γίαν επισημαινέτε κάθε φρός τη λειουργία του θέλετε. Παπότε ξανά γίαν επιλέξετε μία λειουργία.

ΠΡΟΑΙΡΕΤΙΚΟ

Κανόνες και πιστοποιήσεις ασφαλείας

Εισαγωγή στην FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε οικιακές εγκαταστάσεις. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα προκληθούν παρεμβολές σε συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλέσει επιβλαβείς παρεμβολές σε ραδιοφωνική ή τηλεοπτική λήψη, οι οποίες μπορούν να διαπιστωθούν κλείνοντας και ανοίγοντας τη συσκευή, ο χρήστης ενθαρρύνεται να προσπαθήσει να διορθώσει τις παρεμβολές με ένα ή περισσότερα από τα ακόλουθα μέτρα: - Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. - Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. - Συνδέστε τη συσκευή σε πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. - Συνδέστε τη συσκευή σε πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Δια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και της Οδηγίας RoHS 2011/65/ΕΕ και της Οδηγίας 2009/125/ΕΚ όσον αφορά το πλαίσιο για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Εισαγωγή:

Για να αποτρέψετε πιθανή ζημιά στην οθόνη, μην την τοποθετείτε σε πηγή θερμότητας.

Ειδοποίηση: Θωρακισμένα καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Εισαγωγή: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να προκαλέσει παρεμβολές στη λήψη ραδιοφώνου και τηλεόρασης.

Προσοχή

Αλλαγές στον τρόπο λειτουργίας του δεν έχουν εγκριθεί από τον κατασκευαστή· ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τη χρήση αυτού του προϊόντος.

Συνθήκες Λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Καναδικές Κανονιστικές

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το πρότυπο CAN ICES-003(B)/NMB-003(B).

Oθóvη LCD	Σιοτημα Μθήγησης Εγχρωμη	θόνη LCD TFT
	Μέγεθος 24"W (61 cm)
	Βήμα pixel 0,270 mm (O) x 0,270 mm (K)
	Φωτενίσητα	300 cd/m2(tutrik)
	Αντίθεηη 10000000:1 μέγ. (ACM)
	Γυνία προβαδης 178° (O) 178° (K) (CR = 10)
	Xρόνος απόκριασις 4 ms (G αδ G)
	Τύτος πάνλε Εγνολογία In-Plane Switching
	Ορίζόντα συχόστητα	VGA: 30 - 85 kHzHDMI/DP: 30 - 94 kHz
	Κατακόρμη συχόστητα VGA	HDMI/DP: 56 - 76 Hz
Xρώματα Φόνης 16,7 Εκατομμύρία
Συχόντητα κουκλίδων 193,71 MHz
Μέγισην ανάλμα		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Τότοθετηρηκαι Καιάμη λειούργια VESA DDCCI/DDC2B
Kατανάλων πρεματος(στα 200 nits)	Λειουργία ενεργοποίης 28 W
	Λειουργία αναμονης 0,5 W
	Λειουργία απενεργοποίης 0,3 W
Υποδόχη εἰσόδου		D-SubHDMI (μόνο μοντέλo εἰσόδου HDMI)DP (μόνο μοντέλo εἰσόδου DP)
Σήμα βίντεο εἰσόδου		Αναλογίκο: 0,7 Vp-p (tutrik), 75 OHM, έτικόHDMI (μόνο μοντέλo εἰσόδου HDMI) (προαρεικό)DP (μόνο μοντέλo εἰσόδου DP) (προαρεικό)
Ηχελι		2 W x 2 (μόνο μοντέλo εἰσόδου ηχου) (προαρεικό)
Μέγιστο μέγεθος Εθόνης		Ορίζόντα: 528,2 mmKataκόρμη; 342,4 mm
Πηγί τισχόος		100-240 V, 50/60 Hz
Περβαλλοντίας ζητηματα		Θερμοκραίδιλειούργιας: 0° εύς 40 °CΘερμοκραίδια οτοθέκημαειας: -20° εύς 60 °CYνραίαλειούργιας: 20% εύς 80%
Δίατάεις		533,4 (Π) x 435,45 (Y) x 217,57 (B) mm
Βάρος (K. B.)		4,73 kg (καθρο)
Προδίαγραφές μηχανίαμου		Κλίοη: -5° εύς +25°Πρειρορ: OxιPθεμιαίους: OxιΠρειρορ: OxιAποστίμενη Ρααη: Nai
Εξωτερίκα στοίχεια ελέχου		Kαλίοη: -5° εύς +25°Πρειρορ 1 Μενού/Περιγίαης/OK
		Πλεκτρο 2
		Πλεκτρο 2
		Πεικόρμεις
		Αντίθεηη Φεινοντίητα Εωτενίσητα Αναλογίκης Περομίας Μενομηντίαν Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίας Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περομίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκη. Aντίθεηη Φεινίσητα Εωτενίσητα Αναλογίκης Περομίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περωμίασε Αναλογίκης Περomega 2
		Epsilon Στοίχεια ελέχου
Οι προδίαγραφές ευδέχεταινα διαφέρουν ανάλουγα με to Μροτέλο Ώκατι ηερχούη.

Βρείτε τα εγχειρίδια και την λοιπή τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.
