Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	V247W
Näytön koko	24 tuumaa (61 cm)
Paneelin tyyppi	IPS
Maksimiresoluutio	1920 x 1200 @ 75 Hz (HDMI/DP)
Kirkkaus	300 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max (ACM)
Vasteaika	4 ms (harmaasta harmaaseen)
Katselukulmat	178° vaakasuunnassa / 178° pystysuunnassa (CR=10)
Tuloliitännät	VGA (D-Sub), HDMI (mallista riippuen), DP (mallista riippuen)
Kaiuttimet	2 x 2 W (mallista riippuen)
Virrankulutus (päällä)	28 W
Virrankulutus (valmiustila)	0,5 W
Virrankulutus (pois päältä)	0,3 W
Virtalähde	100-240 V, 50/60 Hz
Mitat (L x K x S)	533,4 x 435,45 x 217,57 mm
Nettopaino	4,73 kg
Kallistus	-5° - +25°
OSD-toiminnot	Kontrasti, kirkkaus, mustan boost, sininen valo, ACM, superterävyys, gamma, väri lämpötila, sRGB-tilat jne.
Puhdistus	Käytä pehmeää liinaa ja liuotinvapaata puhdistusainetta. Älä suihkuta nestettä suoraan. Vältä ammoniakkia ja alkoholia.
Turvallisuus	Älä altista sateelle, kosteudelle tai auringonvalolle. Älä poista koteloa. Irrota virtajohto vaurion sattuessa.
Korjattavuus	Irrotettava jalusta. Korjaus valtuutetun teknikon toimesta.

Usein kysytyt kysymykset - V247W ACER

Kuinka puhdistaa Acer V247W -näytön näyttö?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusainetta pehmeälle liinalle ja pyyhi näyttö varovasti. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Älä käytä ammoniakkia tai alkoholia sisältäviä tuotteita.

Kuinka liittää näyttö tietokoneeseen?

Varmista, että näyttö ja tietokone ovat pois päältä. Liitä videokaapeli (VGA, HDMI tai DP) näytön ja tietokoneen väliin. Kytke näytön virtajohto ja käynnistä molemmat laitteet. Käytä tulopainiketta valitaksesi oikea lähde.

Mitä tehdä, jos näyttö ei näytä signaalia?

Tarkista, että videokaapeli on kunnolla kiinni ja tietokone on päällä. Paina Tulo-painiketta vaihtaaksesi lähdettä. Jos ongelma jatkuu, kokeile toista kaapelia tai tietokonetta. Varmista, että resoluutio on tuettu (max 1920x1200).

Kuinka säätää näytön asetuksia (kirkkaus, kontrasti)?

Paina Valikko/Navigointi-painiketta avataksesi näyttövalikon (OSD). Käytä nuolinäppäimiä siirtyäksesi vaihtoehtoihin, kuten Kirkkaus, Kontrasti jne. Paina uudelleen säätääksesi arvoa. Poistu painamalla Valikko-painiketta, kunnes poistut.

Mikä on suositeltu natiivi resoluutio?

Natiivi resoluutio on 1920 x 1200. Parhaan laadun saavuttamiseksi aseta tietokoneesi tähän resoluutioon. HDMI/DP-tulot tukevat jopa 75 Hz, VGA jopa 60 Hz.

Onko näyttö yhteensopiva VESA-kiinnityksen kanssa?

Jalusta on irrotettava, mutta käyttöohje ei mainitse VESA-yhteensopivuutta. Tarkista Acerin tukisivustolta asennustiedot. Yleensä tämän sarjan Acer-näytöt tukevat 100x100 mm VESA-kiinnitystä, mutta tarkista oman mallisi tekniset tiedot.

Kuinka säästää energiaa tällä näytöllä?

Käytä Valmiustila-tilaa, joka kuluttaa 0,5 W. Sammuta näyttö kokonaan, kun sitä ei käytetä (0,3 W). Voit myös ottaa käyttöön ACM-toiminnon (Adaptive Contrast Management) optimoidaksesi kontrastin ja vähentääksesi kulutusta.

Mitä tehdä, jos on pikselivika tai epänormaali kuva?

LCD-näytöissä voi olla muutama viallinen pikseli teollisuuden rajoissa. Jos ongelma on vakava, ota yhteyttä Acerin huoltopalveluun. Kokeile ensin Automaattinen säätö -toimintoa (analogiselle tulolle) tai palauta asetukset OSD-valikon kautta.

Voinko käyttää näyttöä pelikonsolin kanssa?

Kyllä, jos konsolissasi on HDMI- tai VGA-lähtö. Liitä se vastaavaan tuloon. Näyttö tukee 1920x1200-signaalia 60 Hz:llä HDMI:n kautta. Parhaan suorituskyvyn saavuttamiseksi ota käyttöön Peli-tila OSD-valikosta, jos se on saatavilla.

Kuinka kierrättää näyttö käyttöiän päätyttyä?

Älä heitä näyttöä kotitalousjätteisiin. Vie se sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen. Ota yhteyttä kuntaasi tai paikalliseen palveluun löytääksesi keräyspisteet. Kierrätys säästää luonnonvaroja ja suojelee ympäristöä.

KÄYTTÖOHJE V247W ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

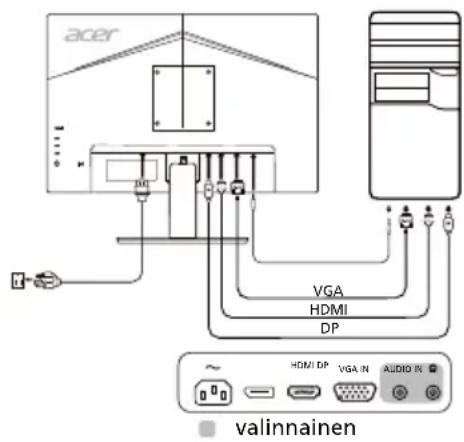

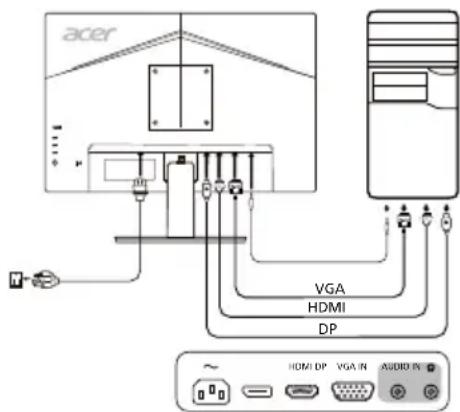

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-3 Liitä DP-kaapeli (vain DP-tulomalli). (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (vain äänitulomalli) (Valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

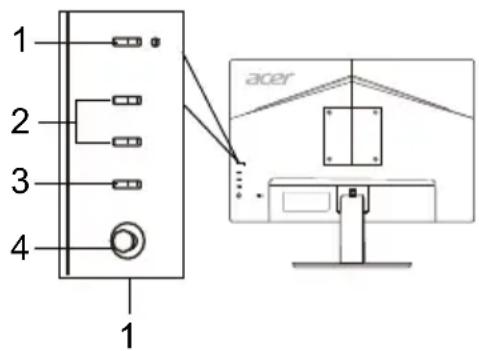

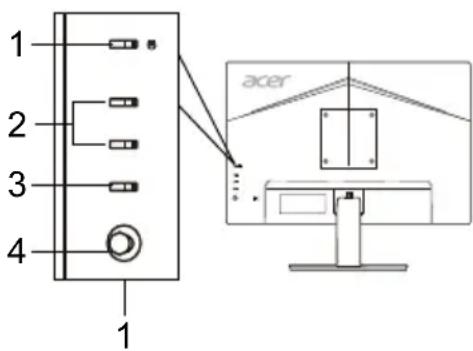

Ulkoiset ohjauslaitteet

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytketynä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanappäin 1,2painiketta	Painamalla pikanappäintä voit käättäakäätjan märittämään käättäjän märittämään pikanappäintoinmintoa.
3	Tulo-painike	Painamalla painiketta voit vaihtaattulohdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteita, päätteitä, tulostimia jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan CAN ICES-003(B)/NMB-003(B)-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys säästävät luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä TFT	Color LCD
	Koko 24"W (61 cm)
	Pikseliväli	0,270 mm (V) x 0,270 mm (P)
	Kirkkaus	300 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1enint. (ACM)
	Katselukulma 178°(V)	178° (P) (CR=10)
	Vasteaika 4 ms (G/G)
	Panellityppi In-Plane	Switching (IPS)
	H-taajuus	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	V-taajuus VGA/HDMI/DP: P: 56-76 Hz
Näytövärit 16,7 miljoona
Pistekellotaajuus 193,71 MHz
Enimmäistarkkuus		VGA: 1920 x 1200 @ 60 HzHDMI/DP: 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus (200 nitä)	Pääälä 28 W
	Lepotila 0,5 W
	Pois 0,3 W
Tulolitäntä		D-SubHDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standardi), 75 OHM, positivinenHDMI (vain HDMI-tulomalli) (valinainen)DP (vain DP-tulomalli) (valinainen)
Kaiuttimet 2 W x 2 (vain äinitulomalli) (valinainen)
Näytöruudun enimmäskoko		Vaakasuora: 528,2 mmPystysuora: 342,4 mm
Virtualähde 100-240 V, 50/60 Hz
Ympäristötekijät		Käytölämpötila: 0-40 °CVarastointilämpötila: -20+60 °CLlmarkosteus: 20-80 %
Mitat 533,4 (L) x 435,45 (K) x 217,57 (S) mm
Paino (netto)		4,73 kg (netto)
Mekanism tiedot		Kallistus: -5°+25°Kierto: EIKorkeudens sättö: EINivelönti: EIlrotettava jalusta: Kylå
Ulkosit ohjauslaitteet	Vaihto/painikkeet	VirtapainikePikanäppäin 1Pikanäppäin 2
	Toiminnot	KontrastiKirkkausMustan vahvistusSininen valoACM Paälla/Pois paällaSuperterävyssVaakasijainti (vain analoginen tulomalli)Pystysijainti (vain analoginen tulomalli)Taaljuus (vain analoginen tulomalli)Tarkennus (vain analoginen tulomalli)Autom. asetukset (vain analoginen tulomalli)GammaVärin lampaïsysTilatsRGBHarmaašävytila6-aksel. satur.6-aksel. sävy	TuloVallikko/Navigointi/OKAänenvoim.MykistäODVirkist.taaj,numKiellAikkatkaisuLäpikuultavusLukitse OSDTuloAutom. lahdeLaajakuvaPikanäppäinmäärityssDDC/CI pälla /polis pällaHDMI-mustan tasoPika-aloitustilaNäytö tiedotNollaa kaikkä setuks.Lopeta
Teknisitet saattavat vaidella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

1. 1
2. 1 Acer 5uunnnnnaaannnnnnaanennnnnnaaaananaan
3. 1uauuauu LCD 1uuaaununun -20° 60°C (-4° 140°F) nununuuuauu LCD
4. 4

1. 1 2.2-1 a

a. a b. 1VGA

2-2 1HDMI (LAWNIAUH HDMI)

a. a b. aaiauuunnuuHDMI uunnuuua

2-3 1aiaaDP (awwtaaDP)

a. b. iiaiaiaeDPiunnaaannn

1. 10 aunnnaaun (wnuunnuun)
2. 1 5.1 1

wnu#nau	wnu#nau	wnu#nau
1	wnu#nau-wnu#nau/wnu#nauanu	wnu/#wnu#nau##nau #n#wnu#nau/wnu#nau #n#nauanuwnu
2	山	wnu#nau-nu#nau-nu#nau n#nau n#nau n#nau n#nau
3	wnu#nau	wnu#nau-nu#nau-nu#nau n#nau n#nau n#nau
4	山	wnu#nau-nu#nau-OSD u#nau n#nau n#nau n#nau n#nau n#nau n#nau

2

FCC

-

• 150

CE

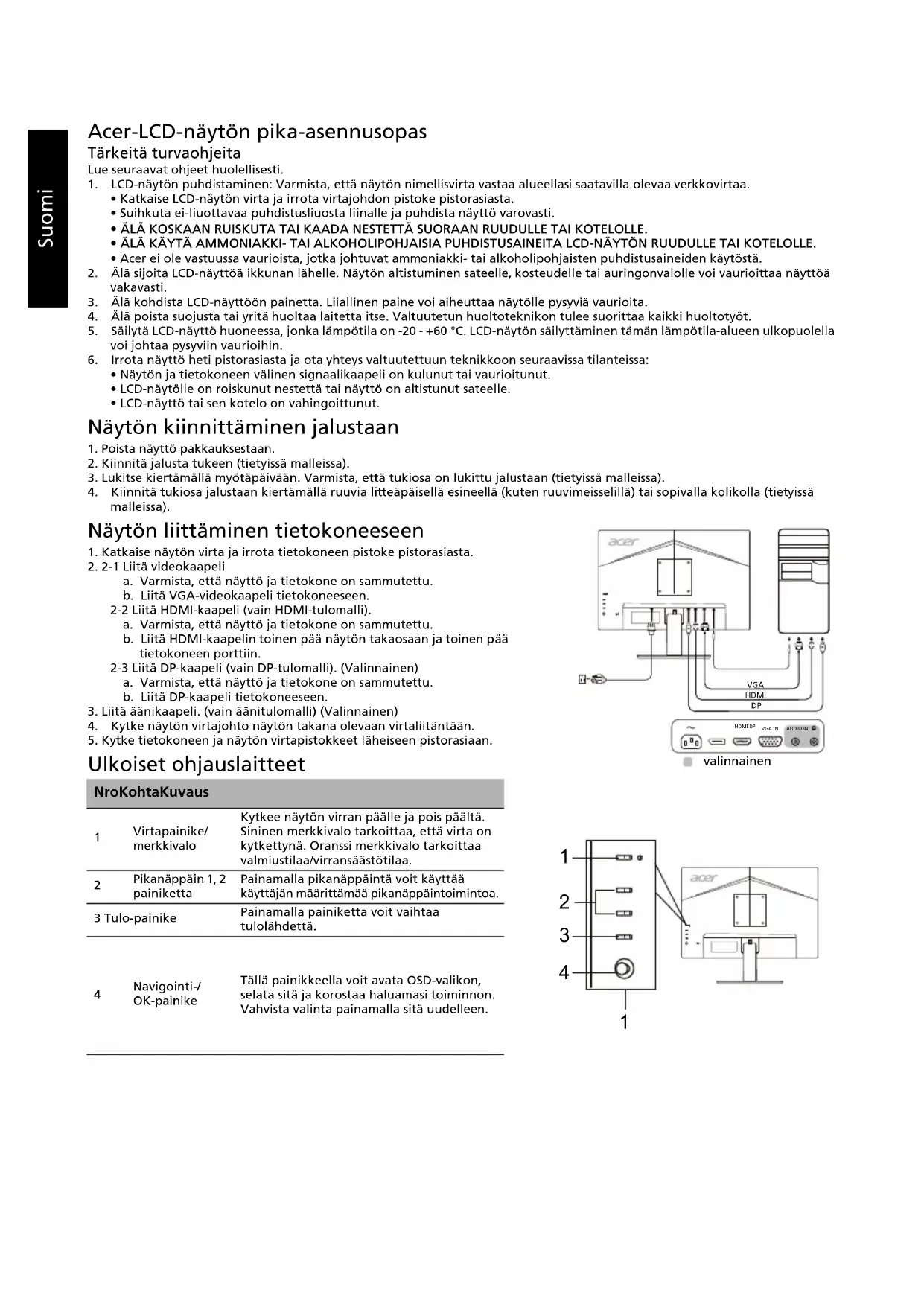

Acer LCD -näytön pika-aloitusopas
