V247W - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	LCD monitors
Zīmols	Acer
Modelis	V247W
Ekrāna izmērs	24 collas (61 cm)
Panela tips	IPS
Maksimālā izšķirtspēja	1920 x 1200 @ 75 Hz (HDMI/DP)
Spilgtums	300 cd/m² (tipisks)
Kontrasts	100 000 000:1 max (ACM)
Atbildes laiks	4 ms (pelēks uz pelēku)
Skata leņķi	178° horizontāli / 178° vertikāli (CR=10)
Ieejas savienotāji	VGA (D-Sub), HDMI (atkarībā no modeļa), DP (atkarībā no modeļa)
Skaļruņi	2 x 2 W (atkarībā no modeļa)
Elektroenerģijas patēriņš (darbs)	28 W
Elektroenerģijas patēriņš (gaidīšanas režīms)	0,5 W
Elektroenerģijas patēriņš (izslēgts)	0,3 W
Barošana	100-240 V, 50/60 Hz
Izmēri (P x A x D)	533,4 x 435,45 x 217,57 mm
Neto svars	4,73 kg
Slīpums	-5° līdz +25°
OSD funkcijas	Kontrasts, spilgtums, melnā pastiprināšana, zilā gaisma, ACM, super asums, gamma, krāsu temperatūra, sRGB režīmi utt.
Tīrīšana	Izmantojiet mīkstu drānu ar šķīdinātāju nesaturošu šķīdumu. Neizsmidziniet šķidrumu tieši. Izvairieties no amonjaka un spirta.
Drošība	Nepakļaujiet lietum, mitrumam vai saulei. Nenoņemiet korpusu. Atvienojiet, ja ir bojājumi.
Remontējamība	Noņemama kāja. Remonts veicams autorizētam tehniķim.

Bieži uzdotie jautājumi - V247W ACER

Kā tīrīt Acer V247W monitora ekrānu?

Izslēdziet monitoru un atvienojiet strāvas vadu. Izsmidziniet bezšķīdinātāju tīrīšanas šķīdumu uz mīkstas drānas, pēc tam uzmanīgi noslaukiet ekrānu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna vai korpusa. Neizmantojiet produktus, kas satur amonjaku vai spirtu.

Kā pieslēgt monitoru datoram?

Pārliecinieties, ka monitors un dators ir izslēgti. Pievienojiet video kabeli (VGA, HDMI vai DP) starp monitoru un datoru. Pievienojiet monitora strāvas kabeli, pēc tam ieslēdziet abas ierīces. Izmantojiet ieejas pogu, lai izvēlētos atbilstošo avotu.

Ko darīt, ja monitors nerāda signālu?

Pārbaudiet, vai video kabelis ir pareizi pievienots un vai dators ir ieslēgts. Nospiediet pogu Ieeja, lai mainītu avotu. Ja problēma turpinās, pārbaudiet ar citu kabeli vai datoru. Pārliecinieties, ka izšķirtspēja ir atbalstīta (maks. 1920x1200).

Kā iestatīt displeja parametrus (spilgtumu, kontrastu)?

Nospiediet pogu Izvēlne/Navigācija, lai atvērtu ekrāna izvēlni (OSD). Izmantojiet bultiņas, lai pārvietotos uz opcijām, piemēram, Spilgtums, Kontrasts utt. Vēlreiz nospiediet, lai pielāgotu vērtību. Lai izietu, spiediet Izvēlnes pogu līdz iziešanai.

Kāda ir ieteicamā nativā izšķirtspēja?

Nativā izšķirtspēja ir 1920 x 1200. Lai iegūtu optimālu kvalitāti, iestatiet datoru uz šo izšķirtspēju. HDMI/DP ieejas atbalsta līdz 75 Hz, VGA līdz 60 Hz.

Vai monitors ir saderīgs ar VESA montāžu?

Kāja ir noņemama, bet rokasgrāmata nenorāda VESA saderību. Skatiet Acer atbalsta vietni, lai uzzinātu montāžas detaļas. Parasti šīs sērijas Acer monitori var atbalstīt VESA stiprinājumu 100x100 mm, bet pārbaudiet sava modeļa specifikācijas.

Kā ietaupīt enerģiju ar šo monitoru?

Izmantojiet Gaidīšanas režīmu, kas patērē 0,5 W. Pilnībā izslēdziet monitoru, kad tas netiek lietots (0,3 W). Varat arī aktivizēt ACM (Adaptīvā kontrasta pārvaldība) funkciju, lai optimizētu kontrastu un samazinātu patēriņu.

Ko darīt pikseļu defekta vai neparasta attēla gadījumā?

LCD ekrāniem var būt daži bojāti pikseļi nozares robežās. Ja problēma ir būtiska, sazinieties ar Acer pēcpārdošanas dienestu. Vispirms mēģiniet izmantot Automātiskā regulēšana funkciju (analogajai ieejai) vai atiestatīt iestatījumus, izmantojot OSD izvēlni.

Vai es varu izmantot monitoru ar spēļu konsoli?

Jā, ja jūsu konsolei ir HDMI vai VGA izeja. Pievienojiet to atbilstošajai ieejai. Monitors atbalsta signālu 1920x1200 ar 60 Hz, izmantojot HDMI. Lai iegūtu labāku veiktspēju, iespējojiet Spēles režīmu OSD opcijās, ja tas ir pieejams.

Kā pārstrādāt monitoru tā kalpošanas laika beigās?

Neizmetiet monitoru kopā ar sadzīves atkritumiem. Nogādājiet to elektrisko un elektronisko iekārtu atkritumu (EEIA) savākšanas punktā. Sazinieties ar savu pašvaldību vai vietējo dienestu, lai uzzinātu savākšanas punktus. Pārstrāde saglabā dabas resursus un aizsargā vidi.

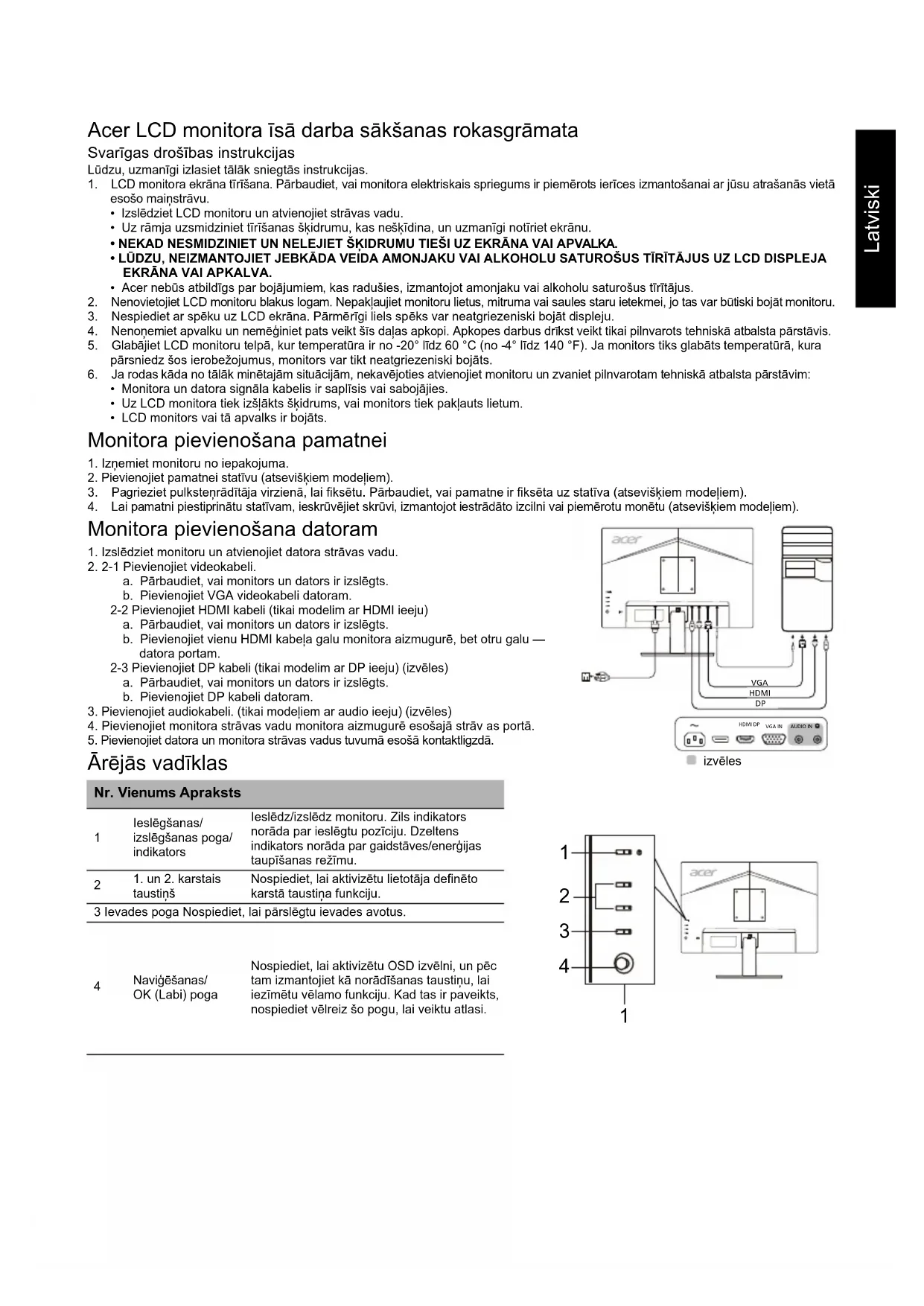

LIETOŠANAS INSTRUKCIJA V247W ACER

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.
3. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
4. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
5. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
6. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
7. Nenoņemiet apvalku un nemēģiniet pats veikt šīs daļas apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
8. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60 °C (no -4° līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
9. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
10. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
11. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atsevišķiem modeļiem).
3. Pagrieziet pulksteņrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atsevišķiem modeļiem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atsevišķiem modeļiem).

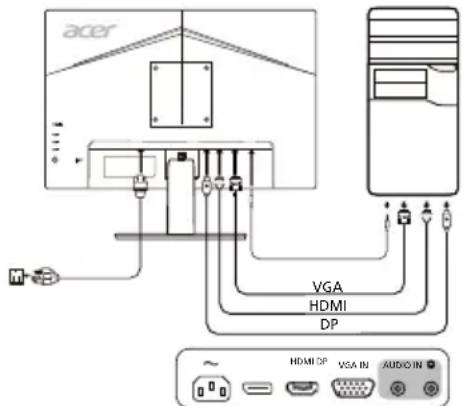

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet videokabeli

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet VGA videokabeli datoram.

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet vienu HDMI kabeļa galu monitora aizmugurē, bet otru galu -- datora portam.

2-3 Pievienojiet DP kabeli (tikai modelim ar DP ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet DP kabeli datoram.

1. Pievienojiet audiokabeli. (tikai modeļiem ar audio ieeju) (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošajā kontaktligzdā.

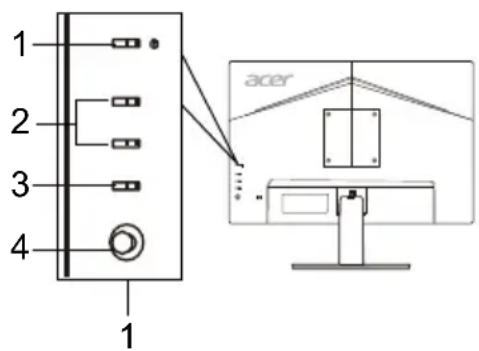

Ārējās vadīklas

Nr.	Vienums Apraksts
1	Ieslëgšanas/izsëgšanas poga/indikators	Ieslëdž/izsëdž monitoru. Zils indikatorsnorāda par ieslëgtu pozīciju. Dzeltensindikators norāda par gaidstāves/energijastaupīsanas režimu.
2	1. un 2. karstaistaustiŋš	Nospiediet, lái aktivizētu lietotāja definēto karstā taustiŋa funkcjju.
3	levades poga Nospiediet, lái pārslëgtu ivades avotus.
4	Naviëgšanas/OK (Labi) poga	Nospiediet, lái aktivizētu OSD izvēlni, un péc tam izmantojet kā norādīsanas taustiŋu, lai iezmētu vēlamo funkcjju. Kad tas ir paveiktsnospiediet vēlreiz šo pogu, lái veiktu atlasi.

izvēles

Regulas un drošības paziņojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Šī ierīce ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs. Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

Paziņojums par perifērijas ierīcēm

Šim produktam drīkst pievienot tikai tādas perifērijas ierīces (ieejas/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērijas ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme, pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst noteikumiem CAN ICES-003(B)/NMB-003(B).

LCD panelis	Vadoša sistēma TFT krasu LCD
	Lielums 24"W (61 cm)
	Pikseji 0,270 x 0,270 mm (augstums x platums)
	Spilgtums	300 cd/m2 (parasti)
	Kontrasts 100 000 000:	maks. (ACM)
	Skata lençis 178° (H) 178° (V) (CR=10)
	Reagëšanas laiks 4 ms (G-G)
	Panela tips In-Plane pãrsiõgësana (IPS)
	H-frekvence	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	V-frekvence	VGA/HDMI/DP: 56-76 Hz
Displeja krāsas 16,7 milj.
Punktu pulkstenis		193,71 MHz
Maksimălă izskirtspëja		VGA: 1920 x 1200 pie 60 HzHDMI/DP: 1920 x 1200 pie 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energijas patērīns(200 niti)	ieslëgtä režimā 28 W
	Miega režimā 0,5 W
	Izslëgtä režimā 0,3 W
leejas savienotäjs		D-SubHDMI (tikai modeliem ar HDMI ieeju)DP (tikai modeliem ar DP ieeju)
leejas videosignās		Analogais: 0,7 Vp-p (standards), 75 OHM, positifsHDMI (tikai modeliem ar HDMI ieeju) (izvëles)DP (tikai modeliem ar DP ieeju) (izvëles)
Sakrūnji 2 W x 2 (tikai modeliem ar audio ieeju) (izvëles)
Maksimālais ekrāna lileums		Horizontāli: 528,2 mmVertikāli: 342,4 mm
Energijas avots 100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatūrā: 0-40 °CGlabāsanas temperatūrā: -20-60 °CDarbības mitrums: 20-80%
Izmēri 533,4 x 435,45 x 217,57 mm (platums x augstums x dzilμms)
Svars (N. W.)		4,73 kg (neto)
Mehānisma specifikācijas		Sasvēsana: -5°+25°Pagriešana: NavAugstuma regulësana: NavSasvēsana: NavAtvienojama pamatne: Ir
Ärëjās vadiklas	Slëdži/pogas	ieslëgšanas poga1. karstais taustinš2. karstais taustinšIeesslëgšanas poga1. karstais taustinšIzvëlné/Naviğësana/OK
	Funkcjias	KontrastsSpilgtumsMelnă uzlobošanaZilis indicatorsACM ieslëgšana/izslegšanaIzciis assumsH. Position (tikai modeliem ar analogo ieeju)V. Position (tikai modeliem ar analogo ieeju)Pulkstenis (tikai modeliem ar analogo ieeju)Fokuss (tikai modeliem ar analogo ieeju)Automātskä konfigurësana (tikai modeliem ar analogo ieeju)GammaKrāsu temperatūrarežimiSRGBPelëktonu režimi6 asu piesätäjumus6 asu nokråsa
Specifikācijas atškiras atkaribā no modela un / vai modela.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālajā Acer atbalsta vietnē.
