V247W - Monitor ACER - Ingyenes használati útmutató

Terméktípus	LCD monitor
Márka	Acer
Modell	V247W
Képernyő mérete	24 hüvelyk (61 cm)
Panel típusa	IPS
Maximális felbontás	1920 x 1200 @ 75 Hz (HDMI/DP)
Fényerő	300 cd/m² (tipikus)
Kontraszt	100 000 000:1 max (ACM)
Válaszidő	4 ms (szürkétől szürkéig)
Látószögek	178° vízszintes / 178° függőleges (CR=10)
Bemeneti csatlakozók	VGA (D-Sub), HDMI (modelltől függően), DP (modelltől függően)
Hangszórók	2 x 2 W (modelltől függően)
Áramfogyasztás (üzem)	28 W
Áramfogyasztás (készenlét)	0,5 W
Áramfogyasztás (kikapcsolva)	0,3 W
Tápfeszültség	100-240 V, 50/60 Hz
Méretek (Szé x Ma x Mé)	533,4 x 435,45 x 217,57 mm
Nettó tömeg	4,73 kg
Dönthetőség	-5° és +25° között
OSD funkciók	Kontraszt, fényerő, fekete erősítés, kék fény, ACM, szuper élesség, gamma, színhőmérséklet, sRGB módok, stb.
Tisztítás	Használjon puha ruhát oldószermentes oldattal. Ne permetezz folyadékot közvetlenül a képernyőre. Kerülje az ammóniát és az alkoholt.
Biztonság	Ne tegye ki esőnek, nedvességnek vagy napfénynek. Ne távolítsa el a házat. Sérülés esetén húzza ki a dugót.
Javíthatóság	Kivehető talp. Javítás csak hivatalos szervizben.

Gyakran ismételt kérdések - V247W ACER

Hogyan tisztítsam az Acer V247W monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Fújja a tisztítóoldatot (oldószermentes) egy puha ruhára, majd törölje le óvatosan a képernyőt. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Ne használjon ammóniát vagy alkoholt tartalmazó termékeket.

Hogyan csatlakoztassam a monitort a számítógéphez?

Győződjön meg arról, hogy a monitor és a számítógép ki van kapcsolva. Csatlakoztassa a videokábelt (VGA, HDMI vagy DP) a monitor és a számítógép között. Csatlakoztassa a monitor tápkábelét, majd kapcsolja be mindkét eszközt. Használja a bemeneti gombot a megfelelő forrás kiválasztásához.

Mit tegyek, ha a monitor nem jelez?

Ellenőrizze, hogy a videokábel megfelelően van-e csatlakoztatva, és hogy a számítógép be van-e kapcsolva. Nyomja meg a Bemenet gombot a forrás váltásához. Ha a probléma továbbra is fennáll, próbálkozzon más kábellel vagy számítógéppel. Győződjön meg arról, hogy a felbontás támogatott (max. 1920x1200).

Hogyan állítsam be a kijelző paramétereit (fényerő, kontraszt)?

Nyomja meg a Menü/Navigáció gombot a képernyőn megjelenő menü (OSD) megnyitásához. Használja a nyilakat a Fényerő, Kontraszt stb. lehetőségek közötti navigáláshoz. Nyomja meg újra az érték beállításához. Kilépéshez nyomja meg a Menü gombot a kilépésig.

Mi az ajánlott natív felbontás?

A natív felbontás 1920 x 1200. Az optimális minőség érdekében állítsa be számítógépét erre a felbontásra. A HDMI/DP bemenetek akár 75 Hz-et, a VGA pedig akár 60 Hz-et támogat.

A monitor kompatibilis a VESA rögzítéssel?

A talp eltávolítható, de a kézikönyv nem határozza meg a VESA kompatibilitást. A rögzítés részleteiért keresse fel az Acer támogatási webhelyét. Általában az ebbe a sorozatba tartozó Acer monitorok támogatják a 100x100 mm-es VESA konzolt, de ellenőrizze a modell specifikációit.

Hogyan takarítsak energiát ezzel a monitorral?

Használja a Készenléti módot, amely 0,5 W-ot fogyaszt. Teljesen kapcsolja ki a monitort, ha nem használja (0,3 W). Aktiválhatja az ACM (Adaptive Contrast Management) funkciót is a kontraszt optimalizálásához és a fogyasztás csökkentéséhez.

Mit tegyek pixelhiba vagy rendellenes kép esetén?

Az LCD-képernyők ipari határokon belül néhány hibás pixelt tartalmazhatnak. Ha a probléma jelentős, vegye fel a kapcsolatot az Acer ügyfélszolgálatával. Először próbálja meg használni az Automata beállítás funkciót (analóg bemenetnél), vagy állítsa vissza a beállításokat az OSD menün keresztül.

Használhatom a monitort játékkonzollal?

Igen, ha a konzol rendelkezik HDMI vagy VGA kimenettel. Csatlakoztassa a megfelelő bemenethez. A monitor támogatja a 1920x1200 jelet 60 Hz-en HDMI-n keresztül. A jobb teljesítmény érdekében kapcsolja be a Játék módot az OSD opciókban, ha elérhető.

Hogyan hasznosítsam újra a monitort életciklusa végén?

Ne dobja a monitort a háztartási hulladékba. Helyezze el egy elektromos és elektronikus berendezések hulladékának (WEEE) gyűjtőpontjában. Lépjen kapcsolatba a polgármesteri hivatallal vagy a helyi szolgáltatóval a gyűjtőhelyek megismerése érdekében. Az újrahasznosítás megőrzi a természeti erőforrásokat és védi a környezetet.

HASZNÁLATI ÚTMUTATÓ V247W ACER

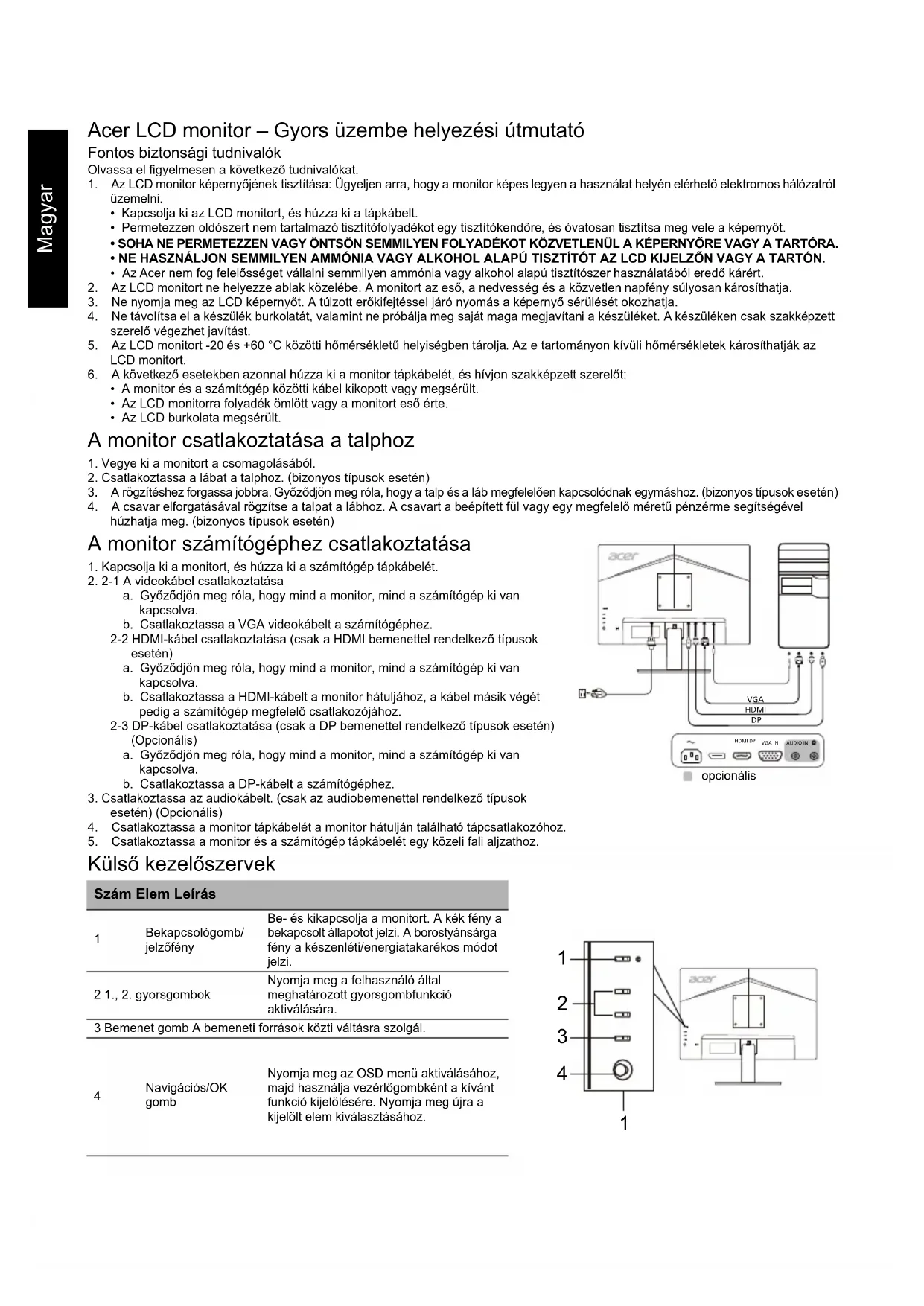

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
3. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
4. Az Acer nem vállal felelősséget semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
5. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
6. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
7. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
8. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
9. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
10. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
11. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
12. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásból.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

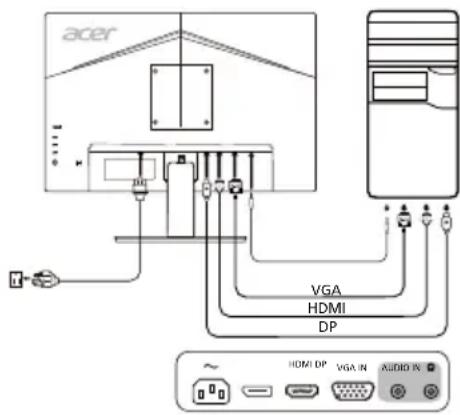

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

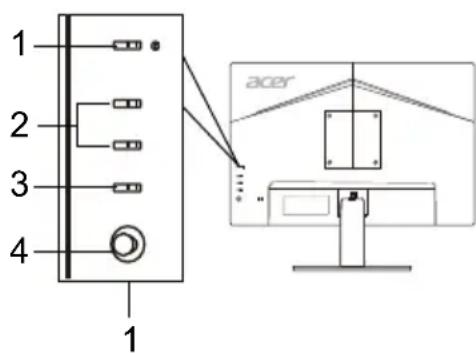

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos módot jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3 Bemenet gomb A bemeneti forrásko kőzti ványtsa szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használjá vezérólögombként a kivánt funkció kijelölésére. Nyomja meg üjra a kijelött element kivíasztsásához.

opcionális

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. - Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamos termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználó termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megkárosodjon.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a CAN ICES-003(B)/NMB-003(B) szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható áthúzott szemetes szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajlórendszer Szines	TFT LCD
	Mérét 247W (61 cm)
	Képpontmérét 0,270 mm (vizszintes) x 0,270 mm (fuggöleges)
	Fényerő	300 cd/m2(jelémző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178° (vizszintes) 178° (fuggöleges) (CR=10)
	Válaszidő 4 ms (G-G)
	Panellipus IPS
	Víszintes frekvencia	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	Fuggöleges frekvencia VGA/HDMI/DP: 56-76 Hz
Megjelenithető színek 16,7 millión
Videoórájel 193,71 MHz
Maximális felbontás		VGA: 1920 x 1200 60 Hz-enHDMI/DP: 1920 x 1200 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogasyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 28 W
	Alvó állapot 0,5 W
	Kikapcsolt állapot 0,3 W
Bemeneti csatlakozó		D-SubHDMI (csak a HDMI bemenettel rendelkező típsnál)DP (csak a DP bemenettel rendelkező típsnál)
Bemeneti videojel		Analog: 0,7 Vp-p (normál), 75 OHM. positivHDMI (csak a HDMI bemenettel rendelkező típsnál) (optional)DP (csak a DP bemenettel rendelkező típsnál) (optional)
Hangszörök		2 W x 2 (Csak az audiobemessenel rendelkező típsok esetén) (optional)
Maximális képernyömöret		Víszintesen: 528,2 mmFuggölegesen: 342,4 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Mūködési hörmséket: 0-40 °CTárolás hörmséket: -20-60 °CMūködési páratartalom: 20-80%
Méretek		533,4 (szê) x 435,45 (ma) x 217,57 (mé) mm
Tömeg (nettó)		4,73 kg (nettó)
Mechanikai jellemzők		Dölés: -5' és +25' közottElfordulás: NemMagasságbeallitás: NemElfordithato: NemLevehető talp:lagen
Külső kezelöszervek	Kapcsoló/gombok	Bekapsológomb1. gyorsgomb2. gyorsgomb
	Funkciok	KontrasztFényerőSölét élenkitéSekfényACM be/kiSzuper élességVíszintes pozić (csak az analogb bemenetú típson)Fuggöleges pozić (csak az analogb bemenetú típson)Örajel (csak az analogb bemenetú típson)Fókusz (csak az analogb bemenetú típson)Automaticius konfiguración (csak az analogb bemenetú típson)GammaSzinhömsékletMódoksRGBSzürkeárnyalatos mod6 tengelyes telitetség6 tengelyes szinámyalat
A műsaki adatok típsounkét és/vagy régiónkét altérök lehetnek.

Az Acer termékhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.
