V247W - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	V247W
Ekrano dydis	24 coliai (61 cm)
Plokščių tipas	IPS
Maksimali raiška	1920 x 1200 @ 75 Hz (HDMI/DP)
Ryškis	300 cd/m² (tipinis)
Kontrastas	100 000 000:1 maks (ACM)
Atsako laikas	4 ms (nuo pilkos iki pilkos)
Žiūrėjimo kampai	178° horizontaliai / 178° vertikaliai (CR=10)
Įvesties jungtys	VGA (D-Sub), HDMI (pagal modelį), DP (pagal modelį)
Garsiakalbiai	2 x 2 W (pagal modelį)
Elektros sąnaudos (veikimo metu)	28 W
Elektros sąnaudos (budėjimo režime)	0,5 W
Elektros sąnaudos (išjungus)	0,3 W
Maitinimas	100-240 V, 50/60 Hz
Matmenys (P x A x G)	533,4 x 435,45 x 217,57 mm
Svoris (netto)	4,73 kg
Pakreipimas	-5° iki +25°
OSD funkcijos	Kontrastas, ryškis, juodos spalvos stiprinimas, mėlyna šviesa, ACM, super aštrumas, gama, spalvų temperatūra, sRGB režimai ir kt.
Valymas	Naudokite minkštą šluostę su tirpiklio neturinčia priemone. Nepurkškite skysčio tiesiai ant ekrano. Venkite amoniako ir alkoholio.
Saugumas	Nelaikykite lietuje, drėgmėje ar saulėje. Neišimkite korpuso. Atjunkite, jei pažeista.
Remontinumas	Nuimamas stovas. Remontas atliekamas įgalioto specialisto.

Dažnai užduodami klausimai - V247W ACER

Kaip valyti Acer V247W monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite be tirpiklių valymo priemonę ant minkštos šluostės, tada švelniai nuvalykite ekraną. Niekada nepurkškite skysčio tiesiai ant ekrano ar korpuso. Nenaudokite produktų, kurių sudėtyje yra amoniako ar alkoholio.

Kaip prijungti monitorių prie kompiuterio?

Įsitikinkite, kad monitorius ir kompiuteris yra išjungti. Prijunkite vaizdo kabelį (VGA, HDMI ar DP) tarp monitoriaus ir kompiuterio. Prijunkite monitoriaus maitinimo laidą, tada įjunkite abu įrenginius. Naudokite įvesties mygtuką, kad pasirinktumėte tinkamą šaltinį.

Ką daryti, jei monitorius nerodo jokio signalo?

Patikrinkite, ar vaizdo kabelis tinkamai prijungtas ir ar kompiuteris įjungtas. Paspauskite Įvesties mygtuką, kad pakeistumėte šaltinį. Jei problema išlieka, išbandykite su kitu kabeliu ar kompiuteriu. Įsitikinkite, kad raiška yra palaikoma (maks. 1920x1200).

Kaip nustatyti ekrano parametrus (ryškį, kontrastą)?

Paspauskite Meniu / Naršymo mygtuką, kad atidarytumėte ekrano meniu (OSD). Naudokite rodykles, kad pereitumėte prie parinkčių, pvz., Ryškis, Kontrastas ir kt. Paspauskite dar kartą, kad pakeistumėte reikšmę. Norėdami išeiti, spauskite Meniu mygtuką, kol išeisite.

Kokia yra rekomenduojama natūrali raiška?

Natūrali raiška yra 1920 x 1200. Norėdami gauti optimalią kokybę, nustatykite kompiuterį į šią raišką. HDMI/DP įvestys palaiko iki 75 Hz, VGA – iki 60 Hz.

Ar monitorius suderinamas su VESA tvirtinimu?

Stovas yra nuimamas, tačiau vadovas nenurodo VESA suderinamumo. Išsamesnę informaciją apie montavimą rasite Acer pagalbos svetainėje. Paprastai šios serijos Acer monitoriai gali palaikyti 100x100 mm VESA laikiklį, tačiau patikrinkite savo modelio specifikacijas.

Kaip taupyti energiją naudojant šį monitorių?

Naudokite Budėjimo režimą, kuris sunaudoja 0,5 W. Visiškai išjunkite monitorių, kai nenaudojamas (0,3 W). Taip pat galite įjungti ACM (Adaptive Contrast Management) funkciją, kad optimizuotumėte kontrastą ir sumažintumėte energijos sąnaudas.

Ką daryti, jei yra pikselių defektų ar nenormalus vaizdas?

LCD ekranai gali turėti keletą sugedusių pikselių, neviršijančių pramonės leistinų normų. Jei problema didelė, kreipkitės į Acer techninės priežiūros tarnybą. Pirmiausia pabandykite naudoti Automatinį derinimą (analoginei įvesčiai) arba atstatyti nustatymus per OSD meniu.

Ar galiu naudoti monitorių su žaidimų konsole?

Taip, jei jūsų konsolė turi HDMI arba VGA išvestį. Prijunkite ją prie atitinkamos įvesties. Monitorius palaiko 1920x1200 signalą 60 Hz dažniu per HDMI. Norėdami gauti geresnį našumą, įjunkite Žaidimo režimą OSD parinktyse, jei yra.

Kaip išmesti monitorių pasibaigus jo tarnavimo laikui?

Neišmeskite monitoriaus kartu su buitinėmis atliekomis. Patalpinkite jį į elektros ir elektroninės įrangos atliekų surinkimo punktą. Susisiekite su savo savivaldybe arba vietine tarnyba, kad sužinotumėte surinkimo punktus. Perdirbimas padeda tausoti gamtos išteklius ir saugo aplinką.

NAUDOJIMO INSTRUKCIJA V247W ACER

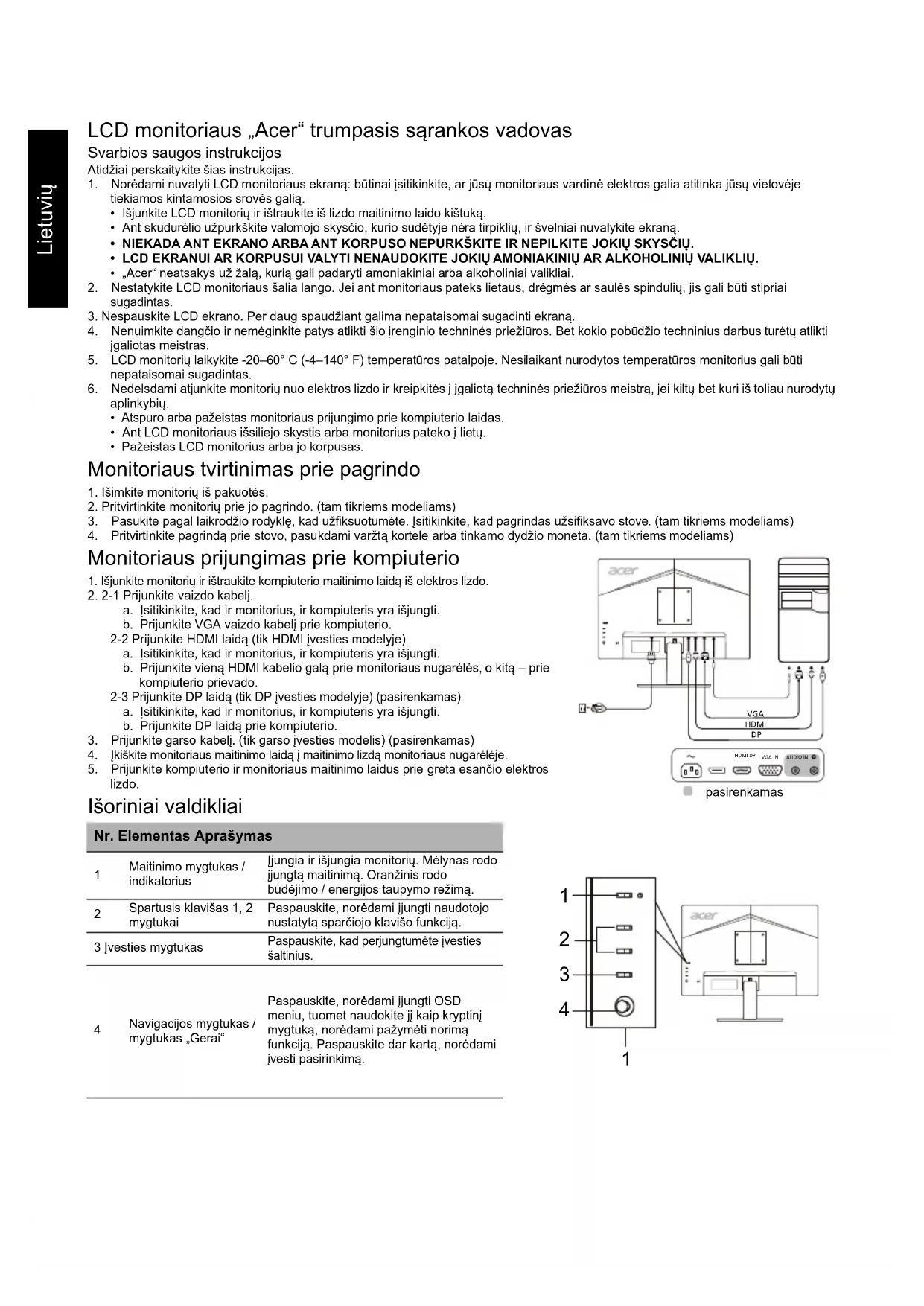

LCD monitoriaus „Acer“ trumpasis savininko vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ.
5. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Gamintojas neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
6. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
8. Nenuimkite dangtelio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
9. LCD monitorių laikykite -20-60°C (-4-140°F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
10. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į įgaliotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
11. Atsipūtęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
12. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtų kortelę arba tinkamo dydžio monetą. (tam tikriems modeliams)

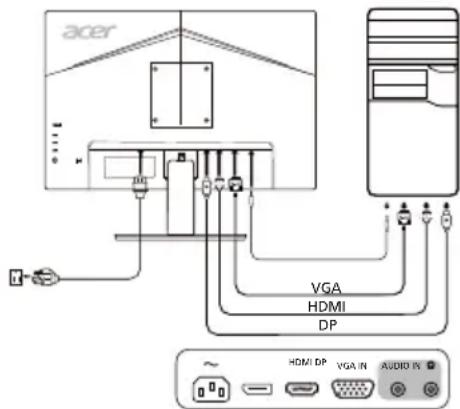

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį.

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite HDMI laidą (tik HDMI įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną HDMI kabelio galą prie monitoriaus nugarėlės, o kitą - prie kompiuterio prievado.

2-3 Prijunkite DP laidą (tik DP įvesties modelyje) (pasirenkamas)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelį. (tik garso įvesties modelis) (pasirenkamas)
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

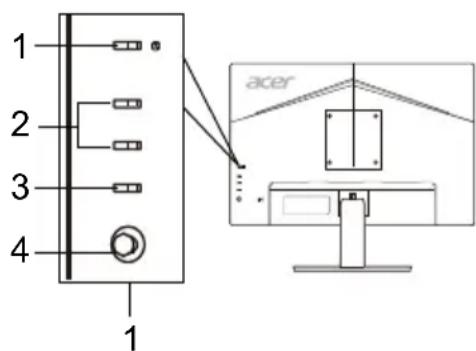

Išoriniai valdikliai

Nr. Elementas Aprašymas
1	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungta maitinima. Oranžinis rodo budéjimo / energijos taupymo režima.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jjungti naudotojo nustatyta sparčiojo klavišo funkcjja.
3	Ivesties mygtukas	Paspauskite, kad perjungtumete ji vesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai"	Paspauskite, norédami jjungti OSD meniu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažyméti norimaj funkcjja. Paspauskite dar karta, norédami jivesti pasirinkimä.

pasirenkamas

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dal. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka CAN ICES-003(B)/NMB-003(B).

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 24"W (61 cm)
	Vaizdo tašku dydis 0,270 mm (H) x 0,270 mm (V)
	Ryškumas	300 cd/m2(jprastas)
	Kontrastas 100000000: maks. (ACM)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Atsako trukmé 4 ms (G-G)
	Plokstés lipas „In-Plane“ Switching"
	Horizontalus dažnis	VGA: 30-85 kHzHDMI/DP: 30-94 kHz
	Vertikalus dažnis VGA	HDMI/DP: 56-76 Hz
Ekrano spalvos 16,7 millionu
Tašku dažnis 193,71 MHz
Didžiausia skiriamoji geba		VGA: 1920 x 1200 esant 60 HzHDMI/DP: 1920 x 1200 esant 75 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijs sānaudos (esant 200 nitu)	Ijungimo režimu 28 W
	Miego režimu 0,5 W
	Išjungimo režimu 0,3 W
Jvesties jungtis		D-SubHDMI (tik HDMI jvesties modelje)DP (tik DP jvesties modelis)
Valzdo jvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamasHDMI (tik HDMI jvesties modelje) (pasirenkamas)DP (tik DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
Didžiauslas ekrano dydis		Horizontalaiia: 528,2 mmVertikalai: 342,4 mm
Maitinimo saltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūrā: 0-40°C Saugojimo temperatūrā: -20-60°C Naudojimo drégme: 20-80 %
Matmenys		533,4 (P) x 435,45 (A) x 217,57 (G) mm
Svoris (grynasis)		4,73 kg (grynasis)
Mechanizmu techninaii duomenys		Pakreipimas: nuo -5° iki +25°Pasukimas: néraAukšćio regulavimas: neraSukimosi ašis: néraAtkabinamas kojos stovas: talp
Išoriniai validkiliai	Jungikilai / mygtukai	Maitinimo mygtukasSpartus klavišas 1Spartus klavišas 2
	Funkcjlos	KontrastasRyškumasJuodos spavos akcentavimasMélyna šviesaACM jungli / išjungliYpatingas ryškumasHorizontalaiogi padetis (tik analoginës jvesties modelje)Vergilikoi padetis (tik analoginës jvesties modelje)Laikrodis (tik analoginës jvesties modelje)Fokusavimas (tik analoginës jvesties modelje)Automatis konfigüravimas (tik analoginës jvesties modelje)GamaSpalviné temperatūraRežimiain RGBPilkumo tonu režimas6 ašiu Grynis6 ašiu atspalvis
Specifikacjos priklauso nuo modelio ir (arba) regiono.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.
