РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Santa Cruz 370 BLAUPUNKT

Инструкция по эксплуатации

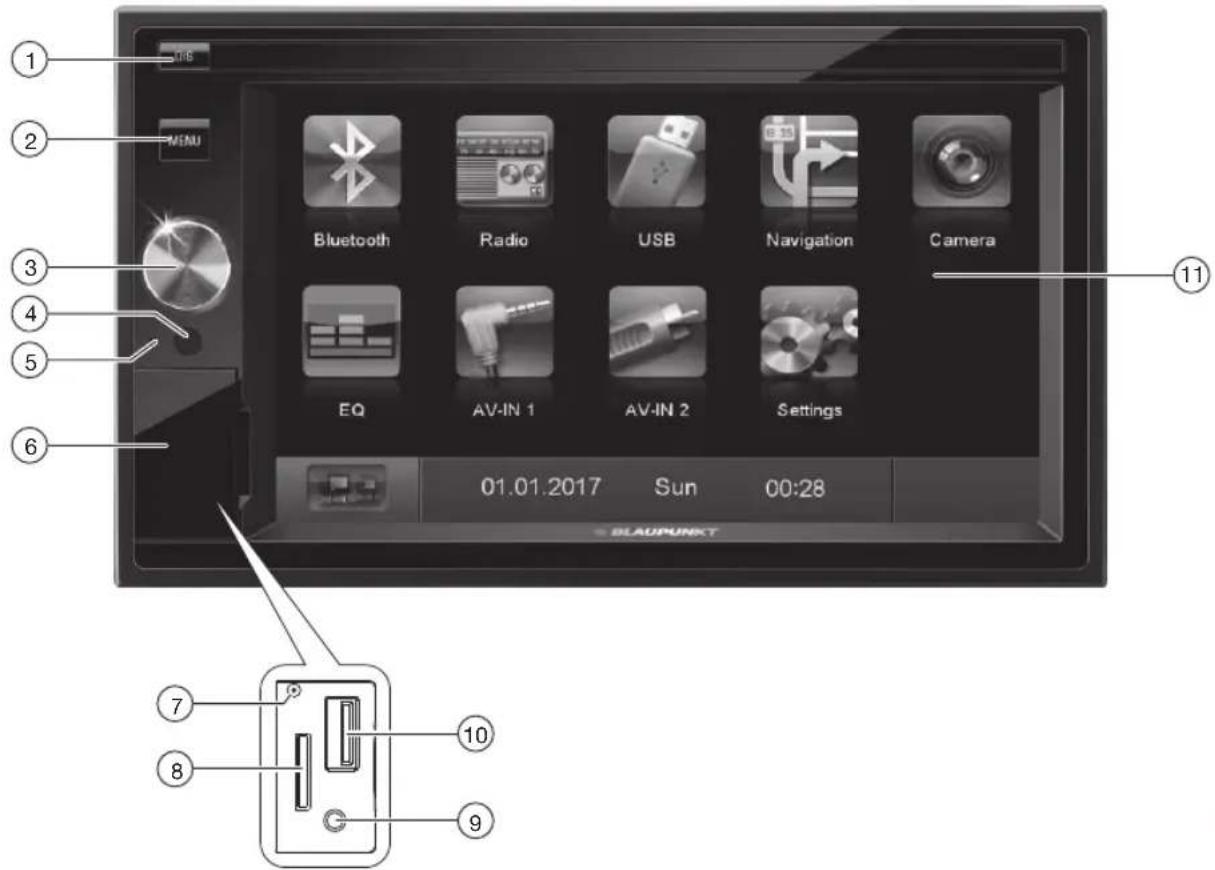

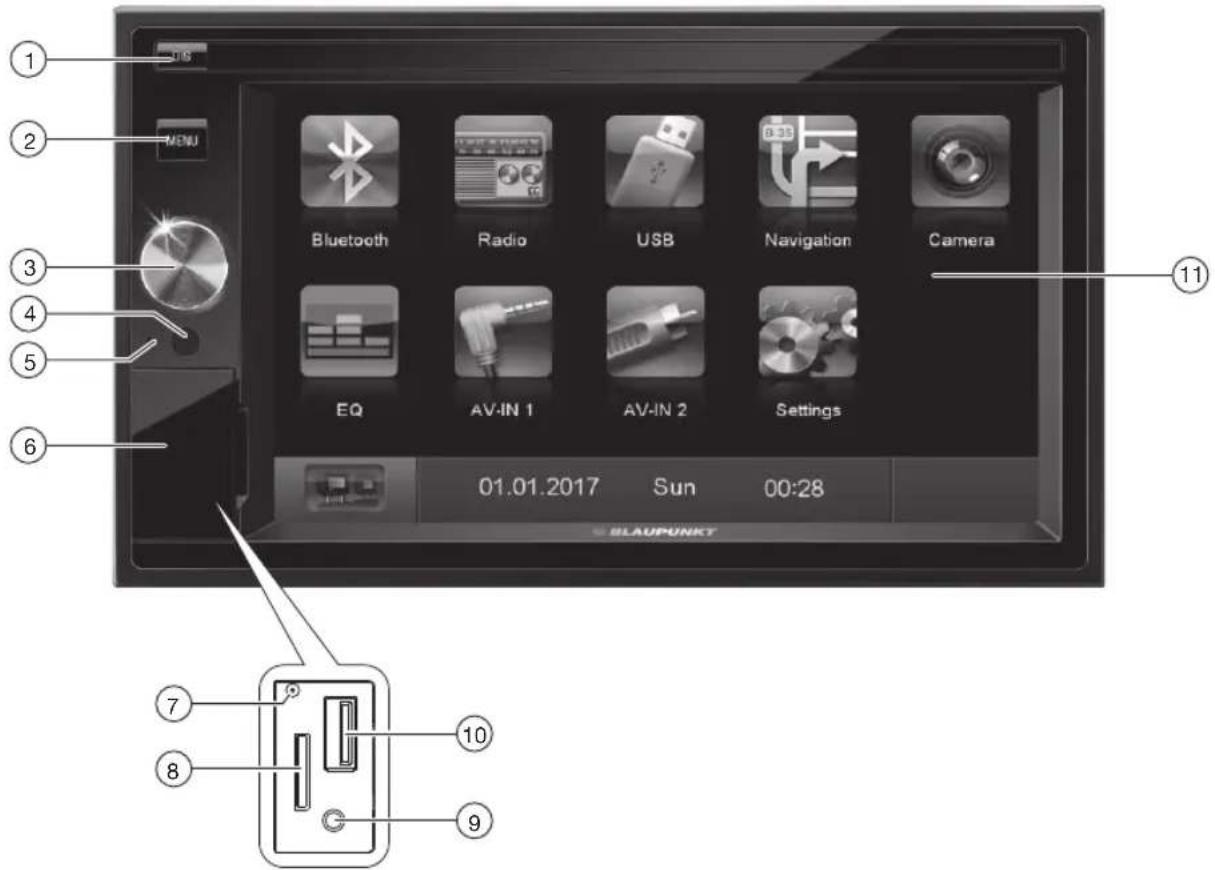

Элементы управления на устройстве

1 2 MENU Bluetooth Radio USB Navigation Camera 3 4 5 6 EQ AV-IN 1 AV-IN 2 Settings 01.01.2017 Sun 00:28 BLAUPUNKT 7 8 9 10

① Кнопка DIS

Кратковременное нажатие: настройка яркости дисплея

Продолжительное нажатие: выключение дисплея

② Кнопка MENU

Кратковременное нажатие: вызов главного меню В главном меню: вызов меню текущего источника Продолжительное нажатие: прямой вызов функции Bluetooth®

③ Поворотно-нажимная кнопка

Кратковременное нажатие: включение устройства

Во время работы: выключение звука аудиоисточника (Mute)

Продолжительное нажатие: выключение устройства

Вращение: регулировка громкости

④ ИК-детектор для пульта дистанционного управления

⑤ Микрофон

⑥ Крышка

⑦ Кнопка сброса Reset

Доступ только при открытой крышке Восстановление заводских настроек устройства. Внимание! Все пользовательские настройки будут потеряны!

⑧ Слот для карты памяти microSD

Доступ только при открытой крышке Слот распознает карты в формате microSD с сохраненными аудио- и видеофайлами или навигационными данными.

⑨ Аудиовидеовход AV-IN

Доступ только при открытой крышке

10 Разъем USB

Доступ только при открытой крышке

⑪ Сенсорный дисплей управления

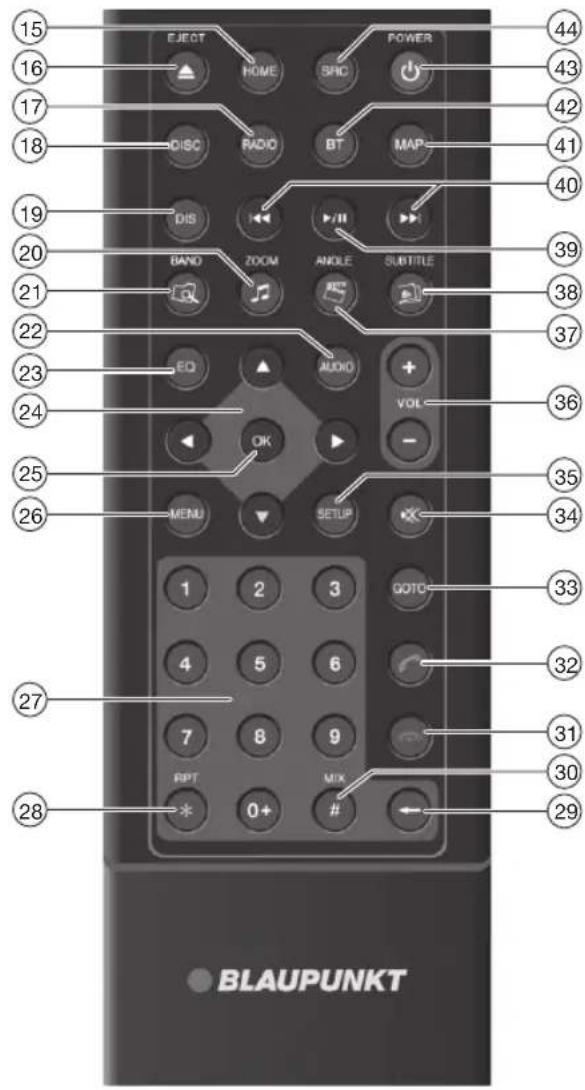

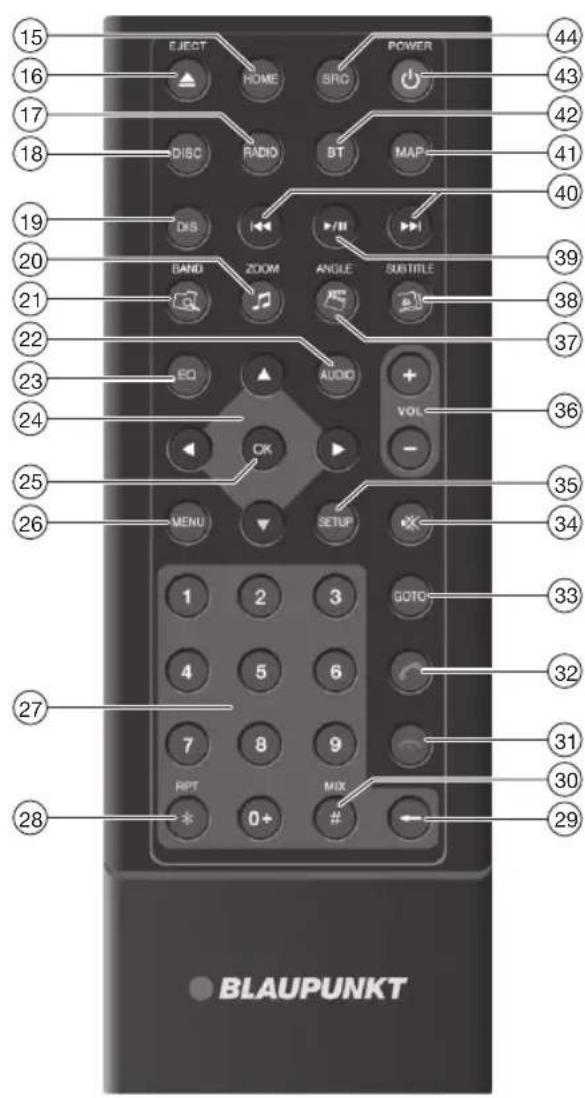

Элементы управления на пульте ДУ

EJECT HOME SRC POWER 44 15 16 17 18 DISC RADIO BT MAP 43 42 41 40 19 DIS VII 39 20 BAND ZOOM ANGLE SUBTITLE 21 38 22 EQ AUDIO + 23 37 24 36 25 OK VOL 26 MENU SETUP 35 34 1 2 3 GOTO 33 4 5 6 32 27 7 8 9 31 30 RPT MIX 28 * 0+ # 29 BLAUPUNKT

15 Кнопка HOME

Вызов главного меню

В главном меню: вызов меню текущего источника

⑯ Кнопка ▲ / EJECT

Не используется

17 Кнопка RADIO

Включение режима радио

18 Кнопка DISC

Не используется

19 Кнопка DIS

Кратковременное нажатие: настройка яркости дисплея

Продолжительное нажатие: выключение дисплея

20 Кнопка / ZOOM

Вызов обзорного меню с аудиофайлами

Увеличение кадра

21 Кнопка / BAND

Вызов обзорного меню папок

Выбор диапазона волн/ банка памяти станций

22 Кнопка AUDIO

Не используется

23 Кнопка EQ

Вызов меню эквалайзера

⑳ Кнопка ◀/▶/ ▲ ▼

Навигация по меню/спискам

Настройка радиостанций в ручном режиме (▲ /▼)

Вызов сохраненных станций (◄/►)

25 Кнопка ОК

Подтверждение выбора

26 Кнопка MENU

Отобразить список папок/файлов

27 Цифровые кнопки 0 - 9

28 Кнопка */ RPT

Функция повтора

29 Кнопка ←

Удаление последнего символа при вводе данных

③0 Кнопка # / MIX

Случайное воспроизведение

31 Кнопка

Завершение/отклонение вызова

32 Кнопка

Принять вызов

33 Кнопка GOTO

Прямой выбор трека, раздела, фильма или продолжительности воспроизведения

34 Кнопка

Выключение звука аудиоисточника

35 Кнопка SETUP

Вызов меню настроек

36 Кнопка VOL + / -

Регулировка громкости

37 Кнопка / ANGLE

Вызов обзорного меню с фильмами

38 Кнопка / SUBTITLE

Вызов обзорного меню с фотографиями

39 Кнопка ▶/II

Запуск и прерывание воспроизведения

40 Кнопка

Выбор трека, заголовка, фильма; Быстрый поиск

41 Кнопка МАР

Включение навигации

42 Кнопка ВТ

Включение режима Bluetooth

43 Кнопка / POWER

Включение/выключение устройства

44 Кнопка SRC

Выбор источника

Оглавление

Правила техники безопасности 246

Используемые символы .....246

Безопасность движения 246

Общие указания по технике безопасности......246

Заявление о соответствии .....246

Указания по очистке.... 246

Указания по утилизации 246

Комплект поставки 247

Включение устройства.... 247

Включение/выключение ....247

Громкость 247

Главное меню 247

Установка региона приёма .....247

Режим радио 248

Включение режима радио 248

Выбор банка памяти станций .....248

Настройка радиостанций 248

Запоминание станций вручную .....248

Автоматический поиск и запоминание

радиостанций (Travelstore) 248

Сканирование радиостанций с прослушиванием ....248

Включение и выключение функции RDS .....249

Включение и выключение функции REG (вещание региональных программ) ......249

Включение и выключение функции AF (вещание на альтернативных частотах) ......249

Настройка чувствительности поиска ......249

Выбор типа программы и запуск поиска .....249

Включение и выключение приоритета сообщений дорожной информации ....249

Режим воспроизведения USB/

microSDHC 250

Базовая информация ....250

USB-носители 250

Карты памяти microSDHC 250

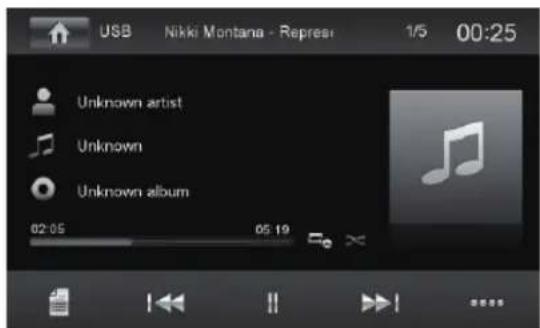

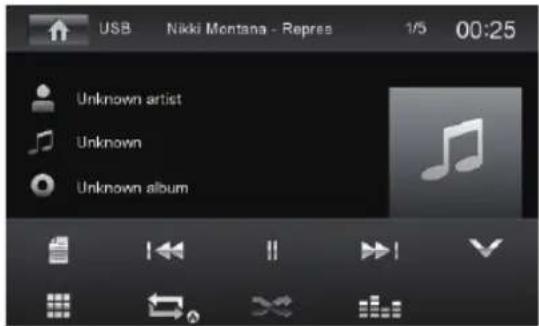

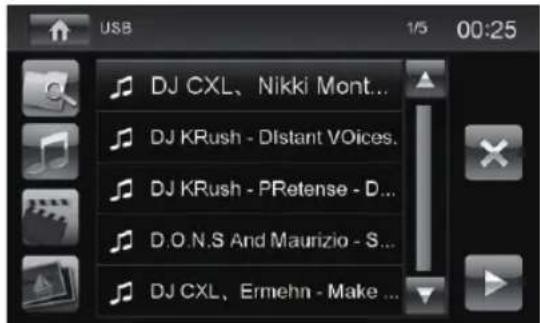

Воспроизведение аудиофайлов с USB-носителей или карт памяти microSDHC ....250

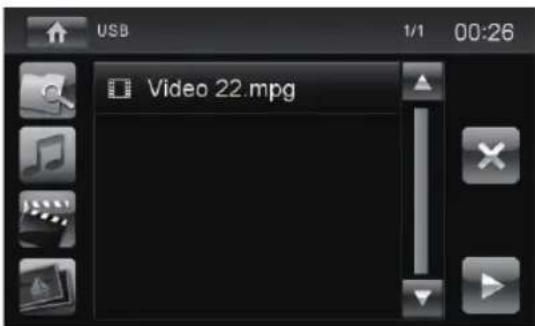

Воспроизведение видео с USB-носителей или карт памяти microSDHC .....252

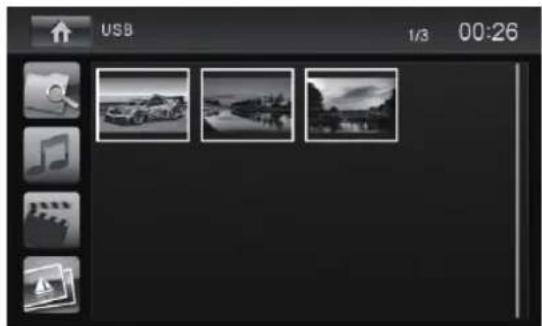

Воспроизведение изображений с USB-носителей или карт памяти microSDHC ....252

Режим Bluetooth.... 253

Включение режима Bluetooth .....253

Сопряжение устройств Bluetooth......253

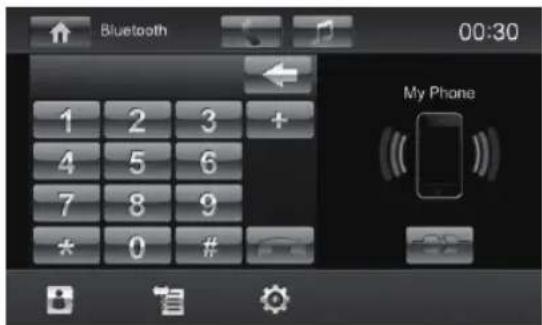

Телефонная связь через Bluetooth .....253

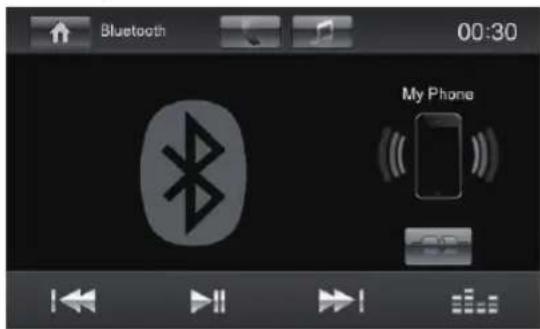

Воспроизведение аудиофайлов через Bluetooth 254

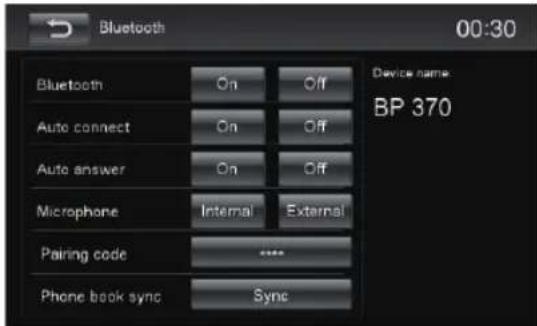

Настройки Bluetooth 254

Внешние аудио- и видеоисточники ...... 255

Аудиовидеовход AV-IN 255

Видеовход 255

Externer Monitor 255

Настройки звука 255

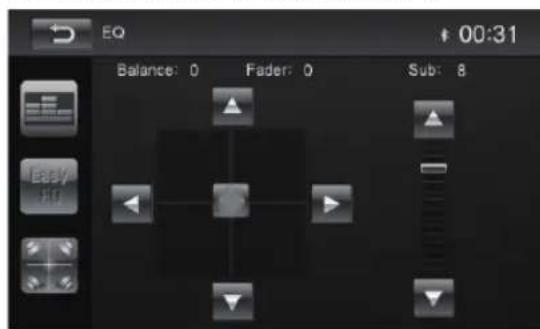

Распределение громкости (фейдер/баланс) .....255

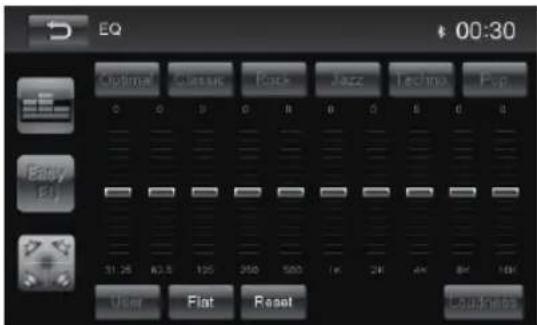

Эквалайзер 256

Базовые настройки 256

Общие.....256

Звук 257

Время 257

Язык 257

Bluetooth 257

Громкость 257

Полезная информация 257

Гарантия 257

Сервис 257

Схема подключения 313

Приложение 314

В устройствах с функцией навигации Руководство по эксплуатации системы навигации представлено отдельно.

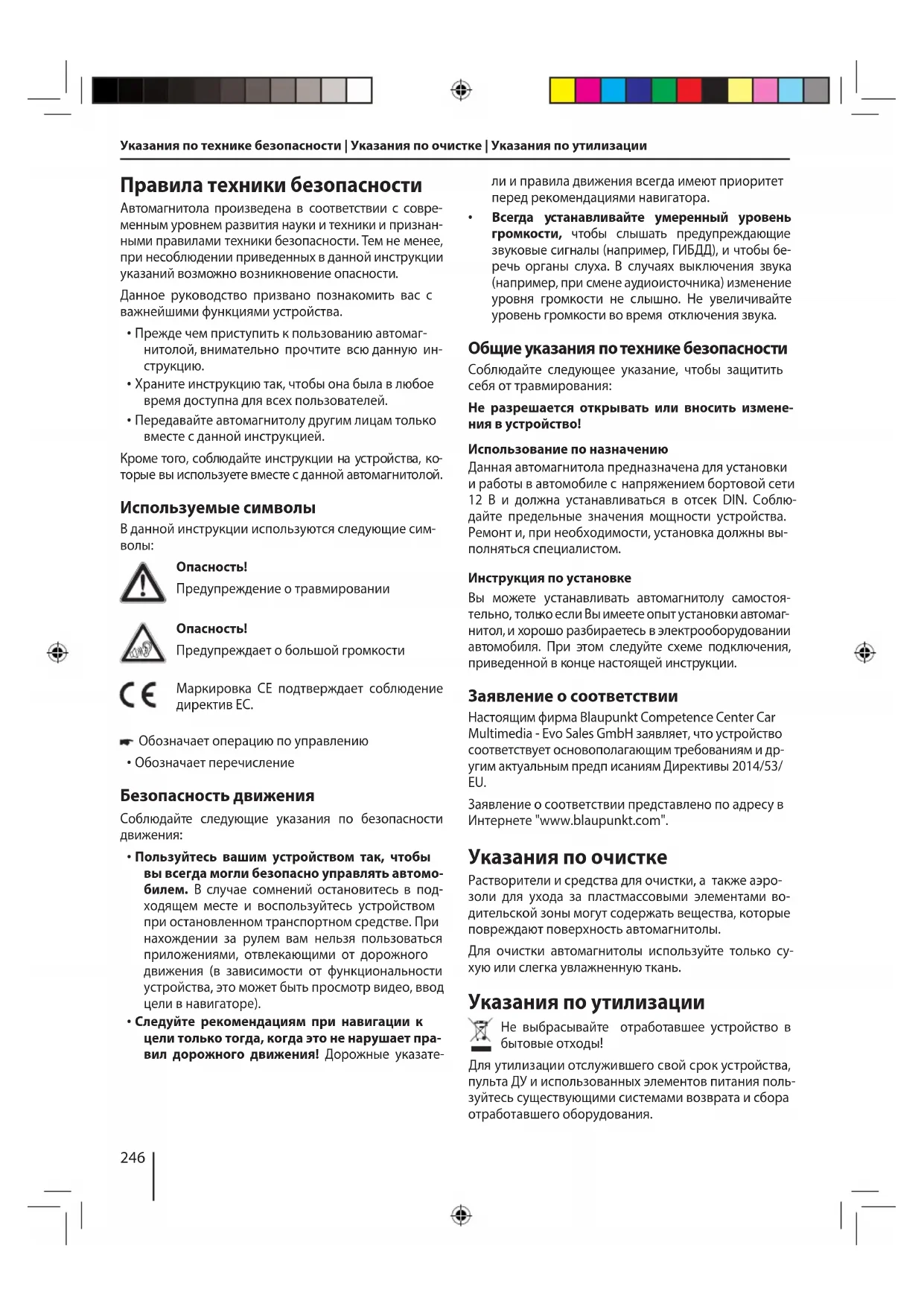

Указания по технике безопасности | Указания по очистке | Указания по утилизации

Правила техники безопасности

Автомагнитола произведена в соответствии с современным уровнем развития науки и техники и признанными правилами техники безопасности. Тем не менее, при несоблюдении приведенных в данной инструкции указаний возможно возникновение опасности.

Данное руководство призвано познакомить вас с важнейшими функциями устройства.

• Прежде чем приступить к пользованию автомагнитолой, внимательно прочтите всю данную инструкцию.
• Храните инструкцию так, чтобы она была в любое время доступна для всех пользователей.
  • Передавайте автомагнитолу другим лицам только вместе с данной инструкцией.

Кроме того, соблюдайте инструкции на устройства, которые вы используете вместе с данной автомагнитолой.

Используемые символы

В данной инструкции используются следующие символы:

Опасность!

Предупреждение о травмировании

Опасность!

Предупреждает о большой громкости

Маркировка CE подтверждает соблюдение директив ЕС.

Обозначает операцию по управлению

- Обозначает перечисление

Безопасность движения

Соблюдайте следующие указания по безопасности движения:

• Пользуйтесь вашим устройством так, чтобы вы всегда могли безопасно управлять автомобилем. В случае сомнений остановитесь в подходящем месте и воспользуйтесь устройством при остановленном транспортном средстве. При нахождении за рулем вам нельзя пользоваться приложениями, отвлекающими от дорожного движения (в зависимости от функциональности устройства, это может быть просмотр видео, ввод цели в навигаторе).
• Следуйте рекомендациям при навигации к цели только тогда, когда это не нарушает правил дорожного движения! Дорожные указате-

ли и правила движения всегда имеют приоритет перед рекомендациями навигатора.

- Всегда устанавливайте умеренный уровень громкости, чтобы слышать предупреждающие звуковые сигналы (например, ГИБДД), и чтобы беречь органы слуха. В случаях выключения звука (например, при смене аудиоисточника) изменение уровня громкости не слышно. Не увеличивайте уровень громкости во время отключения звука.

Общие указания по технике безопасности

Соблюдайте следующее указание, чтобы защитить себя от травмирования:

Не разрешается открывать или вносить изменения в устройство!

Использование по назначению

Данная автомагнитола предназначена для установки и работы в автомобиле с напряжением бортовой сети 12 В и должна устанавливаться в отсек DIN. Соблюдайте предельные значения мощности устройства. Ремонт и, при необходимости, установка должны выполняться специалистом.

Инструкция по установке

Вы можете устанавливать автомагнитолу самостоятельно, только если Вы имеете опыт установки автомагнитол, и хорошо разбираетесь в электрооборудовании автомобиля. При этом следуйте схеме подключения, приведенной в конце настоящей инструкции.

Заявление о соответствии

Настоящим фирма Blaupunkt Competence Center Car Multimedia - Evo Sales GmbH заявляет, что устройство соответствует основополагающим требованиям и другим актуальным предп исаниям Директивы 2014/53/EU.

Заявление о соответствии представлено по адресу в Интернете "www.blaupunkt.com".

Указания по очистке

Растворители и средства для очистки, а также аэро- золи для ухода за пластмассовыми элементами во- дительской зоны могут содержать вещества, которые повреждают поверхность автомагнитолы.

Для очистки автомагнитолы используйте только сухую или слегка увлажненную ткань.

Указания по утилизации

Не выбрасывайте отработавшее устройство в бытовые отходы!

Для утилизации отслужившего свой срок устройства, пульта ДУ и использованных элементов питания пользуйтесь существующими системами возврата и сбора отработавшего оборудования.

Комплект поставки

В комплект поставки входят:

• Автомагнитола
• Пульт дистанционного управления (с элементом питания)
• ТМС-тюнер (только для устройств с навигацией по Европе)

- Карта памяти microSD с навигационными данными, помещенная в слот для microSD (только для устройств с функцией навигации)

• GPS-антенна

• Внешний микрофон Bluetooth

- Краткое руководство

- Крепежная рамка

• Комплект мелких крепежных деталей

- Установочный материал

• Соединительный кабель

Включение устройства

Внимание:

Фиксирующие винты для транспортировки

Прежде чем начинать работу с устройством убедитесь, что с него сняты все фиксирующие винты для транспортировки.

Включение/выключение

Включение и выключение поворотно-нажимной кнопкой

Для включения нажмите поворотно-нажимную кнопку ③

Для выключения нажмите и удерживайте поворотно-нажимную кнопку более 2 секунд.

Включение/выключение от замка зажигания автомобиля

Если устройство подключено к зажиганию автомобиля и не было выключено поворотно-нажимной кнопкой это оно будет включаться и выключаться одновременно с зажиганием.

Громкость

Регулировка громкости

Громкость можно регулировать в диапазоне от 0 (выкл) до 50 (максимум) единиц.

Поворачивайте поворотно-нажимную кнопку ③ чтобы изменить уровень громкости.

Выключение звука автомагнитолы (Mute)

Нажмите кратковременно поворотно-нажимную кнопку, чтобы выключить звук устройства или вернуться обратно к прежнему уровню звука.

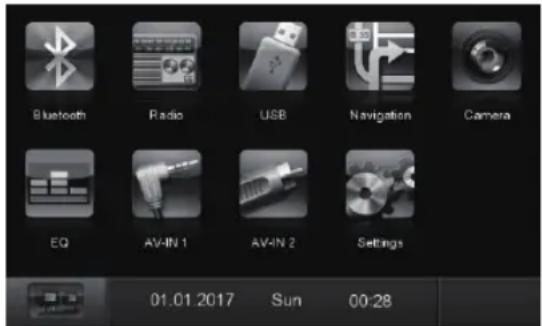

Главное меню

Вы можете вызывать различные источники и режимы работы, используя кнопки сенсорного дисплея в главном меню.

Нажмите кнопку MENU ^2

-Или-

В текущем источнике нажмите кнопку[↑].

На дисплей выводится главное меню.

Bluetooth Radio USB Navigation Camera EQ AV-IN 1 AV-IN 2 Settings 01.01.2017 Sun 00:28

Пока вы не выберите новый аудиоисточник, воспроизведение будет осуществляться с текущего аудиоисточника.

Примечание:

Иллюстрации, представленные в данном Руководстве, призваны дополнять разъяснения; в деталях они могут отличаться от вашего устройства.

Установка региона приёма

Данная автомагнитола рассчитана на эксплуатацию в разных регионах с различными диапазонами частот и технологиями передачи. На заводе установлен регион приема "Europe (FM/AM)" (Европа). При использовании автомагнитолы за пределами Европы, например в США или Азии, сначала нужно настроить подходящую станцию приема в регионе.

Для этого в главном меню нажмите кнопку [Settings] (Настройки).

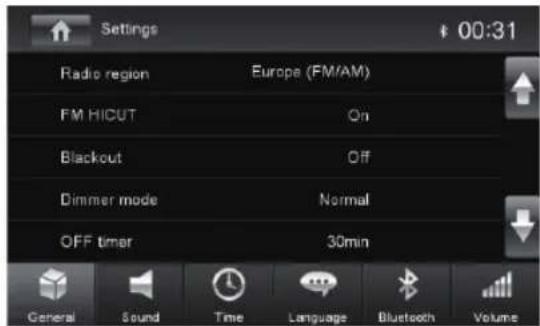

На дисплее отображается меню настроек.

В нижней области меню настроек нажмите кнопку [General] (Общие).

В пункте "Radio region" (Радио региона) отображаются текущие настройки.

Дважды кратковременно нажмите (двойной щелчок) на кнопку [Radio region] (Радио региона), чтобы отобразить список доступных регионов приема.

Выберите нужный регион приема двойным щелчком.

Список исчезает, нужный регион приема установлен.

Нажмите кнопку[↑].

На дисплее снова отображается главное меню.

Режим радио

Режим радио

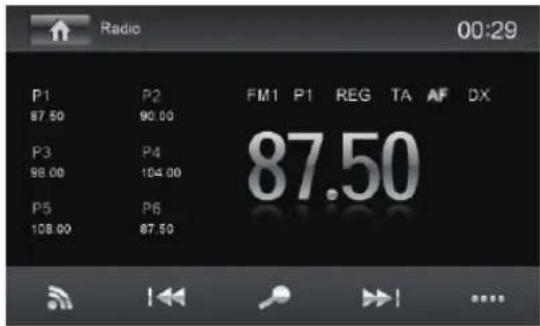

Включение режима радио

В главном меню нажмите кнопку [Radio] (Радио). Отображается меню радиовоспроизведения.

Radio 00:29 P1 P2 FM1 P1 REG TA AF DX 87.50 90.00 P3 P4 87.50 98.00 104.00 P5 P6 108.00 87.50

Выбор банка памяти станций

В вашем распоряжении находятся различные банки памяти радиостанций и диапазоны волн. В каждом банке памяти вы можете сохранять до 6 станций.

Нажимайте кнопку [☐]пока на дисплее не ото- бразится нужный банк памяти радиостанций. FM1 FM2 FM3 AM1 AM2 FM1 →

Настройка радиостанций

Настройка радиостанций в ручном режиме

Кратковременно нажмите кнопку [1◄◄] или [►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►► ►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

Прямой ввод частоты станции

Если вы знаете частоту нужной вам станции, то можете ее ввести прямо с сенсорного дисплея.

Нажмите кнопку [……], чтобы отобразить дополнительные опции управления.
Нажмите кнопку [■■].

Отображается числовое поле для ввода частоты.

Введите частоту нужной вам станции, используя числовое поле.
Нажмите кнопку [OK .]

Отображается меню радиовоспроизведения, осуществляется воспроизведение станции на указанной вами частоте.

Запуск поиска радиостанций

Нажмите кнопку [I◄◄] или [►►]удерживайте ее в течение 2 секунд, чтобы запустить поиск радиостанций.

Система настроится на ближайшую принимаемую станцию.

Примечание:

Для региона приема "Europe" (Европа): в диапазоне волн FM при включенном приоритете дорожной информации настраиваются только те радиостанции, которые передают сводки дорожной информации.

Запоминание станций вручную

С помощью кнопки [мы]берите нужный банк памяти станций.
Настройте желаемую станцию.
Нажмите одну из кнопок памяти [P1] - [P6] и удерживайте ее в течение 2 секунд, чтобы сохранить текущую станцию под этой кнопкой.

Станция сохраняется.

Автоматический поиск и запоминание радиостанций (Travelstore)

С помощью функции "Travelstore" вы можете автоматически найти 6 радиостанций региона с самым сильным сигналом и сохранить их в текущем банке памяти станций. При этом сохраненные ранее в данном банке памяти станции стираются.

Выберите банк памяти станций.
Нажмите кнопку [……], чтобы отобразить дополнительные опции управления.

Тюнер начинает автоматический поиск станций. Когда сохранение закончено, воспроизводится станция, расположенная на 1 месте в памяти выбранного ранее банка станций.

Примечание:

Для региона приема "Europe" (Европа): при включенном приоритете дорожной информации запоминаются только те радиостанции, которые передают сводки дорожной информации.

Сканирование радиостанций с прослушиванием

С помощью функции сканирования вы можете в течение нескольких секунд прослушать все доступные станции в текущем диапазоне волн.

Нажмите кнопку [●].

Функция "Поиск-сканирование" ищет станции в текущем диапазоне волн. При этом каждую найденную станцию можно прослушать в течение нескольких секунд.

Повторным нажатием кнопки [+] выполняется выбор и осуществляется воспроизведение про-слушиваемой в данный момент станции.

Режим радио

Включение и выключение функции RDS

В регионе приема "Europe" (Европа) многие принимаемые FM-станции передают RDS-сигнал (Radio Data System), содержащий наряду с радиопрограммой и дополнительную информацию, как то название станции и тип программы, отображая их на дисплее.

Нажмите кнопку [……] чтобы отобразить дополнительные опции управления.
Нажмите кнопку RDS, чтобы включить или выключить функцию RDS.

Когда функция RDS включена, RDS отображается белым.

Нажмите кнопку [V], чтобы убрать дополнительные опции управления, или подождите, пока они исчезнут автоматически.

Включение и выключение функции REG (вещание региональных программ)

Некоторые RDS-станции в определенное время суток разделяют свое вещание на региональные программы с различным содержанием. При включенной функции REG автомагнитола настраивается только на те альтернативные частоты включенной станции, на которых передается та же региональная программа.

Нажмите кнопку [REG], чтобы выключить или выключить функцию REG.

Когда функция REG включена, REG отображается белым.

Включение и выключение функции AF (вещание на альтернативных частотах)

При включении функции AF автомагнитола автоматически настраивается на частоту с наилучшим приемом для включенной станции.

Нажмите кнопку AF, чтобы выключить или выключить функцию AF.

Когда функция AF включена, AF отображается белым.

Настройка чувствительности поиска

От значения чувствительности поиска зависит, будут ли при автоматическом поиске радиостанций найдены только станции с сильным сигналом или также с более слабым сигналом, с возможными шумами.

Нажмите кнопку [LO] или [DX], чтобы настроить чувствительность поиска радиостанций.

Если отображается LO, значит осуществляется поиск станций только с сильным сигналом.

Если отображается DX, значит осуществляется поиск станций с сильным и слабым сигналом.

Выбор типа программы и запуск поиска

С помощью функции PTY вы можете выбирать тип программы и, таким образом, целенаправленно искать радиостанции, которые передают, к примеру, рок-музыку или спортивные программы.

Нажмите кнопку [……], чтобы отобразить дополнительные опции управления.
Нажмите кнопку [PTY], чтобы отобразить типы программ.
Используя [▼]/[▲], просмотрите список и нажмите на нужном типе программы, чтобы выбрать его.
Нажмите [PTY], чтобы начать поиск PTY.

Если станция начнет передавать программу выбранного вами типа, то воспроизводится та самая станция.

Включение и выключение приоритета сообщений дорожной информации

В регионе "Europe" (Европа) FM-радиостанция может с помощью сигнала RDS передавать сообщения дорожной информации. Если включен приоритет сводок дорожной информации, то автоматически выводится сводка дорожной информации, даже если автомагнитола не находится в режиме радио.

Нажмите кнопку ТА , чтобы выключить или отключить приоритет сообщений дорожной информации.

Когда приоритет сообщений дорожной информации включен, ТА отображается белым.

Режим воспроизведения USB/microSDHC

Базовая информация

В целях безопасности воспроизведение фильмов и фотографий на встроенном мониторе разрешается только во время стоянки автомобиля при включенном ручном тормозе. Кабель BRAKE должен подключаться к рычагу включения ручного тормоза автомобиля (см. схему подключения в конце данного Руководства). Воспроизведение фильмов может осуществляться на внешнем мониторе и во время движения.

Примечания:

- Blaupunkt не может гарантировать безупречную функцию всего доступного на рынке носителя данных USB и microSD карт.

При подготовке носителя данных с MP3/WMA соблюдайте следующие правила:

• Названия треков и папок:
– Макс. 32 знаков, не считая расширение файла ".mp3" или ".wma" (при большем количестве знаков уменьшается количество распознаваемых магнитолой треков и папок)
- Формат и файловая система USB: Mass Storage Device (внешняя память большой емкости)/ FAT/FAT16/FAT32
- Файловая система карт памяти microSD: FAT/FAT16/FAT32
• Расширение файлов аудио:
- .MP3 для файлов MP3
- .WMA для файлов WMA
- Файлы WMA только без Digital Rights Management (DRM) и созданные при помощи Windows Media® Player, начиная с 8-й версии
• MP3-ID3-теги: версия 1 и 2
• Битрейт для создания аудиофайлов:
– MP3: от 32 до 320 кбит/с
– WMA: от 32 до 192 кбит/с
• Максимальное количество файлов и папок:
– USB-носитель: до 10 000 записей
– Карты памяти microSD: до 10 000 записей.

USB-носители

Данное устройство имеет USB-разъем под крышкой спереди.

Подключение USB-носителя

Откройте крышку ⑥ под поворотно-нажимной кнопкой.

Вставьте USB-носитель в разъем USB⑩.

Устройство автоматически переключается в режим USB. Выполняется считывание данных, воспроизведение начинается с первого медиафайла, который распознает устройство.

Отключение USB-носителя

Выключите автомагнитолу.
Отсоедините носитель от разъема USB.

Карты памяти microSDHC

Данное устройство имеет слот для карт памяти microSDHC под крышкой спереди.

Установка карты памяти microSDHC

Откройте крышку ⑥ под поворотно-нажимной кнопкой.
Вставьте карту памяти microSDHC надписью влево (срезанным углом вверх) и контактами вперед в слот для карт ⑧, чтобы она зафиксировалась.
Устройство автоматически переключается в режим microSDHC. Выполняется считывание данных, воспроизведение начинается с первого медиафайла, который распознает устройство.

Извлечение карты памяти microSDHC

При необходимости откройте крышку⑥.
Нажмите на карту памяти microSDHC, чтобы она вышла из фиксации.
Вытяните карту microSDHC из слота⑧.

Воспроизведение аудиофайлов с USB- носителей или карт памяти microSDHC

Принципы воспроизведения аудиофайлов (МРЗ/WMA) с носителей данных идентичны для всех источников.

Выберите нужный источник с помощью главного меню.
Устройство переключается на выбранный источник и начинает воспроизведение.

Если не начинается воспроизведение аудиофайла,

нажмите кнопку [☐], чтобы перейти в список папок/файлов.
Нажмите кнопку [Q], чтобы отобразить все папки и файлы носителя данных.

- Или -

Нажмите кнопку [ musical] чтобы отобразить все аудиофайлы носителя данных.

DJ CXL, Nikki Mont... DJ KRush - Distant VOices. DJ KRush - PRetense - D... D.O.N.S And Maurizio - S... DJ CXL, Ermehn - Make ...

[ ▲Постраничный просмотр списка.
[▼] Постраничный просмотр списка.
[↑] Переход на вышестоящий уровень папки.
[▶] Открытие выбранной папки или запуск трека.

-Или-

Дважды кратковременно нажмите (двойной щелчок) на названии папки/трека. Открывается папка/запускается трек.

[ × ] Выход из списка папок/файлов.

Если вы запустили трек, он отображается в меню воспроизведения.

[ ] Отобразить список папок/файлов.
[1] Кратковременное нажатие: выбор трека. Продолжительное нажатие: быстрый поиск.
[II/▶] Прерывание и продолжение воспроизведения.
[▶▶] Кратковременное нажатие: выбор трека. Продолжительное нажатие: быстрый поиск.
[……] Отображение дополнительных опций управления.

Нажмите на [……], чтобы отобразить дополнительные опции управления для меню воспроизведения.

[ √ ] Выключение дополнительных опций управления.
[ ■■ ] Отобразить кнопочную панель для прямого ввода номера нужного трека.
[ ⇧ ] Запуск и отмена функции повтора REPEAT. Режим повтора REPEAT переключается при нажатии кнопки [ ⇧ ].

Индикация	Режим повтора REPEAT
	Повтор текущего трека
	Повтор текущей папки
	Повтор всех треков на носи-теле данных

[✗] Запуск и отмена случайного воспроизведения MIX.

Когда функция MIX включена, символ отображается белым.

Режим MIX зависит от выбранной функции повтора REPEAT.

ИндикацияРежим повтора REPEAT	Режим MIX
	Без случайного воспроиз-ведения
	Перемешать треки текущей папки
	Перемешать треки носителя данных

Режим воспроизведения USB/microSDHC

Воспроизведение видео с USB- носителей или карт памяти microSDHC

Выберите нужный источник с помощью главного меню.

Устройство переключается на выбранный источник и начинает воспроизведение.

Если не начинается воспроизведение видеофайла,

нажмите кнопку [☐], чтобы перейти в список папок/файлов.

Нажмите кнопку [ ], чтобы отобразить все папки и файлы носителя данных.

-Или-

Нажмите кнопку[ ] чтобы отобразить все файлы с фильмами на носителе данных.

USB 1/1 00:26 Video 22.mpg

Примечание:

Выбор и запуск папок и фильмов происходит так же, как это описано в разделе "Воспроизведение аудиофайлов".

Когда вы выберите фильм, начнется его воспроизведение. При воспроизведении фильма меню воспроизведения исчезает с экрана.

Кратковременно нажмите на сенсорный дисплей, чтобы вызвать меню воспроизведения.

Отображается меню воспроизведения.

USB 12:35

[ ] Отобразить список папок/файлов.

[1] Выбор предыдущего фильма.

[II /▶] Прерывание и продолжение воспроизведения.

[▶] Выбор следующего фильма.

[ ■■ ] Вызов кнопочной панели для непосредственного выбора фильма или продолжительности воспроизведения.

[……] Отображение дополнительных опций управления.

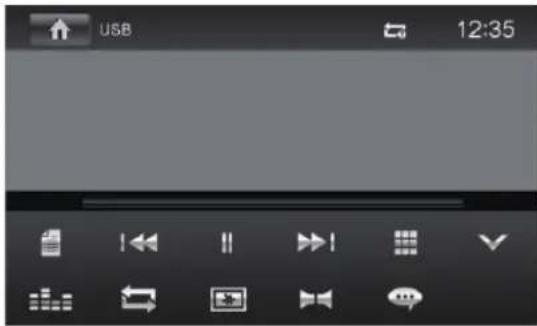

Нажмите на[……], чтобы отобразить дополнительные опции управления для меню воспроизведения.

USB 12:35

[ √ ] Выключение дополнительных опций управления.

[ ⇌ ] Включение и отключение функции повтора для фильма или папки.

[ ] Настройка изображения.

Воспроизведение изображений с USB- носителей или карт памяти microSDHC

Выберите нужный источник с помощью главного меню.

Устройство переключается на выбранный источник и начинает воспроизведение.

Если не начинается воспроизведение изображения,

нажмите кнопку [☐], чтобы перейти в список папок/файлов.

Нажмите кнопку [☐], чтобы отобразить все папки и файлы носителя данных.

-Или-

Нажмите кнопку [☐], чтобы отобразить все изображения на носителе данных.

Выбор и запуск папок и изображений происходит так же, как это описано в разделе "Воспроизведение аудиофайлов".

Режим Bluetooth

С помощью функции Bluetooth® вы можете произвести сопряжение мобильных телефонов и плееров с автомагнитолой.

Если вы выполняете сопряжение мобильного телефона с автомагнитолой, то у вас появляется возможность говорить по телефону, используя встроенную функцию громкой связи. Вы также получаете доступ к спискам выбранных номеров и к телефонной книге сопряженного телефона.

Если подсоединенное устройство Bluetooth® поддерживает функции A2DP и AVRCP, вы можете слушать музыку и управлять воспроизведением через автомагнитолу. Во время звонка воспроизведение музыки прекращается и возобновляется после завершения разговора.

Если мобильный телефон соединен через Bluetooth® и во время воспроизведения другого источника поступает звонок, воспроизведение прекращается и на дисплее отображается меню вызова.

Включение режима Bluetooth

В главном меню нажмите на [Bluetooth] - Или -

Нажмите кнопку MENU ② примерно на 2 секунды. Отображается меню Bluetooth®. Оно содержит список опознанных устройств Bluetooth®. Другие аудиоисточники отключаются.

[ ] Добавление нового устройства Bluetooth®. [ ] Отобразить меню "Опции".

Нажмите кнопку Connect (Срединить) на устройстве Bluetooth®, если вы хотите установить соединение.

Если устройство находится в зоне приема, выполняется установление соединения и отображается меню устройства.

Нажмите кнопку [Delete] (Удалить), если вы хотите удалить устройство Bluetooth® из списка.

Сопряжение устройств Bluetooth

Если вы впервые осуществляете сопряжение устройства с автомагнитолой, следуйте приведенным ниже указаниям:

Убедитесь, что функция Bluetooth® включена и на автомагнитоле, и на вашем устройстве.

В меню "Опции" режима Bluetooth® введите код сопряжения Pairing Code (см. "Настройки Bluetooth®").

На вашем устройстве Bluetooth® задайте поиск новых устройств/соединений.

В списке устройств Bluetooth® автомагнитола отобразится под именем "BP 370".

Установите соединение, при необходимости предварительно указав код сопряжения Pairing Code, заданный на автомагнитоле.

Устанавливается соединение и отображается меню сопряженного устройства.

Примечание:

Если телефон соединен с автомагнитолой, то во всех аудио- и видеоисточниках в правом верхнем углу дисплея появляется символ Bluetooth®.

Телефонная связь через Bluetooth

Если телефон соединен с автомагнитолой через Bluetooth®, отображается следующее меню.

Bluetooth 00:30 1 2 3 + 4 5 6 7 8 9 * 0 # My Phone

[ ] Отобразить меню телефона. [ ] Отобразить меню воспроизведения. [-●] Отключить соединение с текущим устройством.

[ ] Вызов телефонной книги.

[ ] Вызов списков звонков.

[ ] Отобразить меню "Опции".

- Введите номер телефона, используя числовое поле, и нажмите кнопку [☐]. - Или -

Используя список вызовов или телефонную книгу, выберите контакт или номер, затем во всплывающем окне нажмите кнопку [Dial] (Набор).

Устанавливается соединение.

Режим Bluetooth

Если поступает звонок, отображается меню вызова.

Bluetooth 00:29 Incoming call... 1380013800

[ ] Отклонить вызов.

[ ] Принять вызов.

Воспроизведение аудиофайлов через Bluetooth

Если устройство потокового аудио соединено с автомагнитолой через Bluetooth ^® , вы можете слушать музыку и управлять воспроизведением через автомагнитолу.

Нажмите кнопку [ musical], чтобы перейти в режим аудиовоспроизведения.

[ ] Отобразить меню телефона.

[ ♪ ] Отобразить меню воспроизведения.

[●●] Отключить соединение с текущим устройством.

[1] Кратковременное нажатие: выбор трека. Продолжительное нажатие: быстрый поиск.

[▶II] Прервать и снова продолжить воспроизведение.

[▶▶] Кратковременное нажатие: выбор трека. Продолжительное нажатие: быстрый поиск.

[ ] Отобразить эквалайзер.

Настройки Bluetooth

В меню "Опции" Bluetooth® вы можете установить базовые настройки для режима Bluetooth®.

Нажмите кнопку [◦].

Отображается меню "Опции".

Bluetooth – здесь вы можете включить или отключить функцию Bluetooth®.

Auto connect – когда включена функция автоподключения Auto connect, устройство автоматически соединяется с опознанными устройствами Bluetooth ^® , если они находятся в зоне охвата.

Auto answer – когда включена функция автоматического приема Auto answer, прием всех входящих звонков выполняется автоматически.

Microphone – выберите микрофон, который будет использоваться для устройства громкой связи через Bluetooth®.

Pairing code – многие устройства Bluetooth® перед подключением запрашивают код сопряжения Pairing code. Здесь вы можете его установить.

Phone book sync – чтобы получить доступ к телефонной книге подсоединенного телефона, необходимо сначала выполнить синхронизацию с помощью этого пункта меню.

Нажмите [⊃], чтобы выйти из меню "Опции".

Внешние аудио- и видеоисточники

Аудиовидеовход AV-IN

Это устройство имеет внешний аудиовидеовход AV для воспроизведения аудио- и видеофайлов. Аудиовидеовход AV-IN находится под крышкой на передней панели устройства.

Опасность!

Повышенная опасность травмирования от штекера.

При аварии выступающий штекер в разъеме AV-IN может причинить травмы. Использование прямых штекеров или адаптера может привести к повышенной опасности травмирования.

Перейдите в режим AV-IN с помощью кнопки [AV-IN].

На дисплее отображаются аудио- или видеофайлы AV-источника.

Данное устройство имеет видеовход на задней панели, он предназначен для подключения камеры (поставляется в качестве опции). Когда подключена камера, на дисплее отображается ее изображение.

Для отображения в главном меню нажмите кнопку [Camera] (Камера).

Внешний монитор

Это устройство имеет выход для подключения внешнего монитора для задних сидений автомобиля (см. схему подключения в конце данного Руководства).

В главном меню выберите желаемый источник и запустите воспроизведение фильма. Фильм воспроизводится на мониторе устройства.
Вызовите главное меню.
Нажмите кнопку [ ]

Фильм также воспроизводится на внешнем мониторе.

Настройки звука

Распределение громкости (фейдер/баланс)

Вы можете устанавливать распределение громкости для всех источников в автомобиле.

В главном меню или на панели управления текущего аудиоисточника нажмите кнопку [☐]. Отображается меню эквалайзера.
Нажмите кнопку[★]. Отображается меню фейдера и баланса.

Настройте фейдер и баланс с помощью [▼] / [▲] или [◀] / [▶].
Затем нажмите на[⊃].

Сохраняются настройки, снова отображается текущий источник.

Настройки звука | Базовые настройки

Эквалайзер

Вы можете настроить эквалайзер для всех источников.

В главном меню или на панели управления текущего аудиоисточника нажмите кнопку[ : : : ]. Отображается меню эквалайзера.

EQ 00:30 Optimal Captive Pace Jazz Techno Fyp Easy EP 31.25 62.5 125 250 500 7k 24 4k 8k 16k User Flat Reset Coupments

С помощью сенсорных кнопок выберите предоставленный эквалайзер.

-Или-

Нажмите кнопку User (Пользователь), чтобы установить уровень доступных диапазонов частот по вашему желанию.

Примечание:

С помощью кнопки [Reset] (Сброс) вы можете отменить пользовательские настройки.

-Или-

Нажмите кнопку [Flat] (Линейно) для линейного воспроизведения звука.
Нажмите кнопку [Loudness] (Громкость), чтобы включить или выключить подъем низких частот при низком уровне громкости.
Затем нажмите на [⊃].

Сохраняются настройки, снова отображается текущий источник.

Базовые настройки

В меню "Настройки" вы можете установить базовые настройки для различных функций устройства по своему усмотрению.

В главном меню нажмите кнопку [Settings] (Настройки).

Отображается меню "Настройки", активировано подменю Общие (General).

С помощью сенсорных кнопок в нижней области меню "Настройки" вызовите подменю.

Общие

Доступны следующие настройки:

Radio region (Радио региона) – выбор региона для радиоприема.

Blackout (Автовыключение экрана) – если установлено конкретное значение, до дисплей радио полностью выключится через 10 или 20 секунд при условии, что не будет использоваться.

Dimmer mode (Режим регулировки яркости подсветки) – настройка яркости дисплея

Веер (Звуковой сигнал) – включение/выключение подтверждающих сигналов

TFT calibration (Калибровка TFT-дисплея) – здесь вы сможете выполнить калибровку сенсорного дисплея.

SWC – здесь вы можете задать конфигурацию кноп- кам для подключенного ДУ с руля.

Software version (Версия ПО) – отображение текущей версии программного обеспечения.

Load factory settings (Загрузить заводские настройки) – сброс всех пользовательских настроек.

Звук

Доступны следующие настройки:

Subwoofer (Сабвуфер) – включение и выключение сабвуфера

Subwoofer filter (Фильтр сабвуфера) – выполните настройку в соответствии с используемым сабвуфером (настройки: 80/120/160 Гц).

Dynamic sound (Динамический эвук) – включение и выключение динамика низких частот

Время

Доступны следующие настройки:

Date (Дата) – настройка даты

Clock mode (Формат времени) – выбор между 12- и 24-часовым форматом

Time (Время) – настройка времени.

Auto clock (Автоматическая настройка часов по сигналу RDS) – включение и выключение автоматической настройки часов по сигналам точного времени, посылаемым через RDS.

Язык

Доступны следующие настройки:

OSD (Язык дисплея) – язык пользовательского интерфейса устройства.

Bluetooth

Доступны следующие настройки:

Bluetooth – здесь вы можете выключить или отключить функцию Bluetooth®

Auto connect – когда включена функция автоподключения Auto connect, устройство автоматически соединяется с опознанными устройствами Bluetooth ^® , если они находятся в зоне охвата.

Auto answer (Автоматический прием) – автоматический прием входящих звонков с подключенных телефонов, если включена функция автоматического приема Auto answer.

Pairing code – Многие устройства Bluetooth® перед подключением запрашивают код сопряжения Pairing code. Здесь вы можете его установить.

Microphone (Микрофон) – выберите микрофон, который будет использоваться для устройства громкой связи через Bluetooth®.

Громкость

В меню "Громкость" (Volume) вы можете установить баланс громкости для всех аудиоисточников.

Полезная информация

Гарантия

С условиями гарантии вы можете ознакомиться по адресу www.blaupunkt.com.

Сервис

Если вы пожелаете воспользоваться постгарантийным обслуживанием, то всю необходимую информацию о сервисных партнерах в вашей стране вы можете получить по адресу в Интернете: www.blaupunkt.com.

Завод-изготовитель оставляет за собой право на внесение технических изменений!

Elemente de comandă – aparat

1 2 MENU 3 4 5 6 Bluetooth Radio USB Navigation Camera EQ AV-IN 1 AV-IN 2 Settings 01.01.2017 Sun 00:28 SLAUPUNKT 7 8 9 10

① Tasta DIS

При поставена microSD-карта с навигационни данни:

Обслужащи елементи – дистанционно управление

EJECT HOME BHC POWER 15 16 17 18 DISC RADIO BT MAP 44 43 42 41 40 19 DIS VII 39 20 BAND ZOOM ANGLE SUBTITLE 21 38 22 37 23 EQ AUDIO + VOL 36 24 OK - 35 25 MENU SETUP 34 26 1 2 3 QOTO 33 4 5 6 32 27 7 8 9 31 30 RPT MIX 28 * 0+

29

BLAUPUNKT

15 Бутон HOME

Стартиране на режим радио

18 Бутон DISC

не се използва

19 Бутон DIS

Функция за повторение

29 Бутон ←

Инструкции за безопасност 280

Пускане в експлоатация 281

Стартиране на режим радио 282

Навигация (само при уреди с навигация) ...... 284

Настройки на звука 293

Инструкции за безопасност

Не променяйте или не отваряйте уреда.

Инструкция за монтаж

• Автомобилно радио
• Дистанционно управление (вкл. батерия)
• ТМС тунер (само при уреди с навигация за Европа)

- MicroSD-карта памет с навигационни данни в слота за microSD-карти (само при уреди с навигация)

Пускане в експлоатация

Внимание

Стартиране на режим радио

Навигация (само при уреди с навигация)

Извикайте менюто за навигация.
Натиснете [More... (Още...).

• USB-формат/файлова система: Mass Storage Device (носител на информация) / FAT/FAT16/FAT32
  • Файлова система microSD-карта: FAT/FAT16/FAT32
  • Разширение на файловете с аудиофайлове:

- .MP3 за MP3 файлове

- .WMA за WMA файлове

• USB-носител: до 10000 записа
• microSD-карти: до 10000 записа.

Настройки на звука | Основни настройки

Еквалайзер
