РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GTA 270 DSP BLAUPUNKT

Установка / Подключение....42

ROMÂNÂ....30

На изделия, купленные в Европейском Союзе, распространяется заводская гарантия. На изделия, купленные за пределами Европейского Союза, распространяются условия гарантии нашего представительства в соответствующей стране. С условиями гарантии вы можете ознакомиться по адресу www.blaupunkt.com.

Рекомендации

Мощность усилителя зависит от качества установки. Надлежащий монтаж увеличивает общую мощность Вашей аудиосистемы. Усилитель GTA должен устанавливаться специалистом. Если Вы хотите установить его самостоятельно, внимательно прочтите данную инструкцию по установке и выделите для монтажа достаточно времени.

В завершение несколько слов на тему охраны здоровья: При прослушивании музыки в Вашем автомобиле помните, что длительный уровень звукового давления выше 100 дБ может привести к постоянному поражению человеческого уха вплоть до полной потери слуха. Современные высокомощные системы с высококачественными динамиками могут выдавать звук силой свыше 130 дБ.

GTA 270 DSP

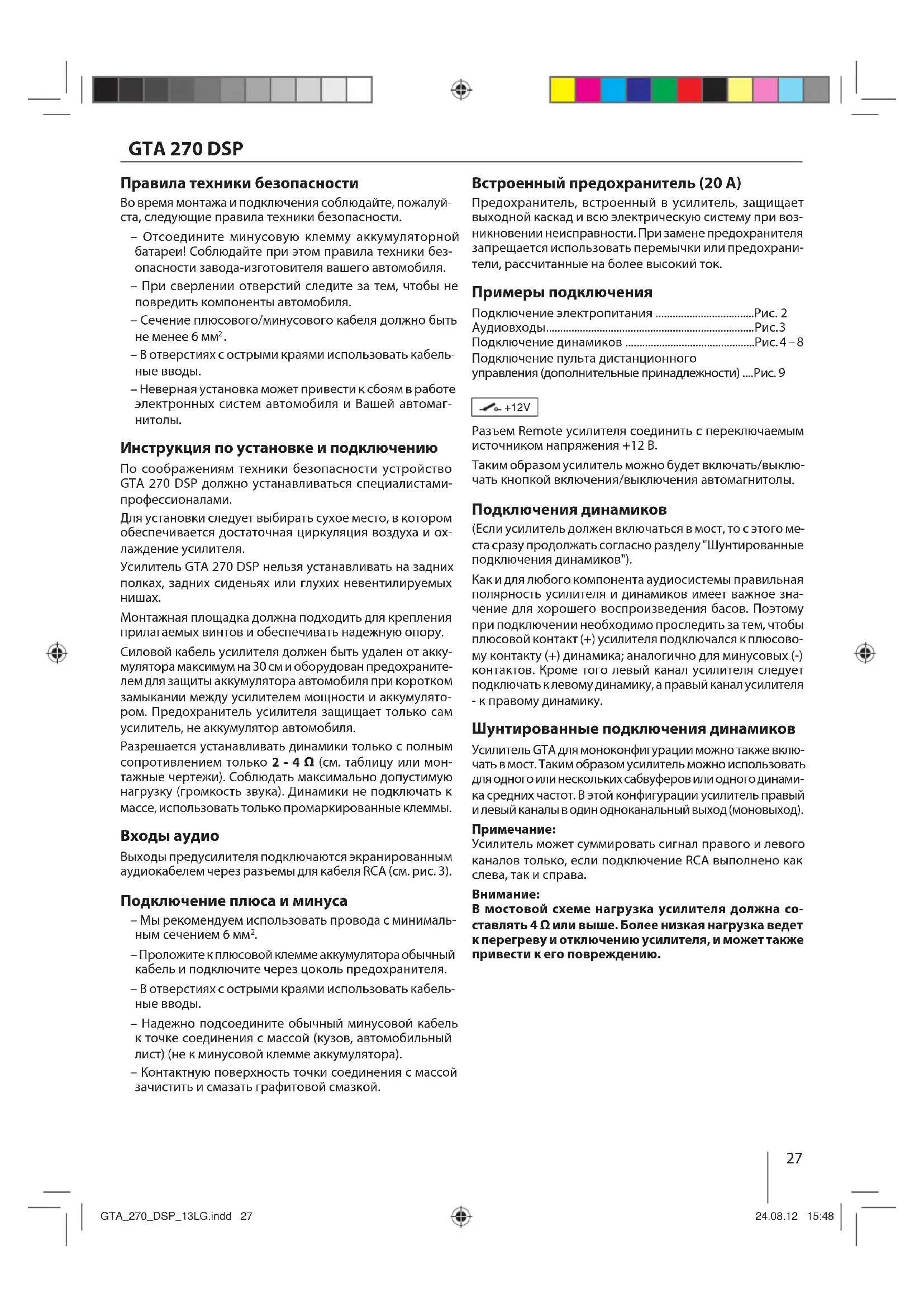

Правила техники безопасности

Во время монтажа и подключения соблюдайте, пожалуйста, следующие правила техники безопасности.

• Отсоедините минусовую клемму аккумуляторной батареи! Соблюдайте при этом правила техники безопасности завода-изготовителя вашего автомобиля.
  – При сверлении отверстий следите за тем, чтобы не повредить компоненты автомобиля.
  – Сечение плюсового/минусового кабеля должно быть не менее 6 мм².
  – В отверстиях с острыми краями использовать кабельные вводы.
  – Неверная установка может привести к сбоям в работе электронных систем автомобиля и Вашей автомагнитолы.

Инструкция по установке и подключению

По соображениям техники безопасности устройство GTA 270 DSP должно устанавливаться специалистами-профессионалами.

Для установки следует выбирать сухое место, в котором обеспечивается достаточная циркуляция воздуха и охлаждение усилителя.

Усилитель GTA 270 DSP нельзя устанавливать на задних полках, задних сиденьях или глухих невентилируемых нишах.

Монтажная площадка должна подходить для крепления прилагаемых винтов и обеспечивать надежную опору.

Силовой кабель усилителя должен быть удален от аккумулятора максимум на 30 см и оборудован предохранителем для защиты аккумулятора автомобиля при коротком замыкании между усилителем мощности и аккумулятором. Предохранитель усилителя защищает только сам усилитель, не аккумулятор автомобиля.

Разрешается устанавливать динамики только с полным сопротивлением только 2 - 4 Ω (см. таблицу или монтажные чертежи). Соблюдать максимально допустимую нагрузку (громкость звука). Динамики не подключать к массе, использовать только промаркированные клеммы.

Входы аудио

Выходы предусилителя подключаются экранированным аудиокабелем через разъемы для кабеля RCA (см. рис. 3).

Подключение плюса и минуса

• Мы рекомендуем использовать провода с минимальным сечением 6 мм².
  – Проложите к плюсовой клемме аккумулятора обычный кабель и подключите через цоколь предохранителя.
  – В отверстиях с острыми краями использовать кабельные вводы.
  – Надежно подсоедините обычный минусовой кабель к точке соединения с массой (кузов, автомобильный лист) (не к минусовой клемме аккумулятора).
  – Контактную поверхность точки соединения с массой зачистить и смазать графитовой смазкой.

Встроенный предохранитель (20 А)

Предохранитель, встроенный в усилитель, защищает выходной каскад и всю электрическую систему при возникновении неисправности. При замене предохранителя запрещается использовать перемычки или предохранители, рассчитанные на более высокий ток.

Примеры подключения

Подключение электропитания ......Рис. 2

Аудиовходы....Рис.3

Подключение динамиков ......Рис. 4 – 8

Подключение пульта дистанционного

управления (дополнительные принадлежности) ....Рис. 9

Разъем Remote усилителя соединить с переключаемым источником напряжения +12 В.

Таким образом усилитель можно будет включать/выключать кнопкой включения/выключения автомагнитолы.

Подключения динамиков

(Если усилитель должен включаться в мост, то с этого места сразу продолжать согласно разделу "Шунтированные подключения динамиков").

Как и для любого компонента аудиосистемы правильная полярность усилителя и динамиков имеет важное значение для хорошего воспроизведения басов. Поэтому при подключении необходимо проследить за тем, чтобы плюсовой контакт (+) усилителя подключался к плюсовому контакту (+) динамика; аналогично для минусовых (-) контактов. Кроме того левый канал усилителя следует подключать к левому динамику, а правый канал усилителя - к правому динамику.

Шунтированные подключения динамиков

Усилитель GTA для моноконфигурации можно также включать в мост. Таким образом усилитель можно использовать для одного или нескольких сабвуферов или одного динамика средних частот. В этой конфигурации усилитель правый и левый каналы в один одноканальный выход (моновыход).

Примечание:

Усилитель может суммировать сигнал правого и левого каналов только, если подключение RCA выполнено как слева, так и справа.

Внимание:

В мостовой схеме нагрузка усилителя должна составлять 4 Ω или выше. Более низкая нагрузка ведет к перегреву и отключению усилителя, и может также привести к его повреждению.

GTA 270 DSP

Подключение сабвуфера

Можно подключить сабвуфер к GTA 270 DSP тремя способами:

- Активный сабвуфер или последующий усилитель подключаются кабелем RCA к обоим разъемам SUBWOOFER OUTPUT (см. рис. 7). В данном случае используются возможности настройки встроенного DSP (Digital Sound Processor/встроенный звуковой процессор).

– Пассивный сабвуфер подключается по мостовой схеме к выходу динамика (см. раздел "Шунтированные подключения динамиков"). Для настройки встроенного DSP (Digital Sound Processor/цифровой звуковой процессор) можно дополнительно использовать оба разъема INPUT, соединив их обычным кабелем RCA с обоими разъемами SUBWOOFER OUTPUT (см. рис. 8).

– Пассивный сабвуфер подключается по мостовой схеме к выходу динамика (см. раздел "Шунтированные подключения динамиков"). В данном случае настроить встроенный DSP (Digital Sound Processor/встроенный звуковой процессор) невозможно.

Настройки звука DSP (FRONT)

Можно оптимизировать звучание подключенного динамика несколькими способами:

– Регулятор GAIN (FRONT)

С помощью регулятора GAIN можно настраивать входную чувствительность выходного каскада на выходное напряжение выхода предусилителя автомагнитолы. Диапазон настройки от 0,2 В до 5 В. При подключении к автомагнитолам других производителей следует настраивать входную чувствительность в соответствии с указаниями производителя.

Еще некоторые важные пояснения:

Поворотом регулятора GAIN по часовой стрелке входная чувствительность усилителя и, тем самым, и громкость увеличиваются. Тем не менее, это не является регулировкой громкости. Если достигнуто конечное значение мощности усилителя, дальнейшее усиление мощности звука невозможно. Система всего лишь быстрее увеличивает уровень громкости при соответствующей регулировке громкости на автомагнитоле.

Модель GTA 270 DSP позволяет настраивать частотные характеристики ("нижние частоты" или "высокие частоты") и необходимую пороговую частоту для подключенного динамика. Выберите пороговую частоту, до которой должна осуществляться блокировка низких частот (фильтр высоких частот) или высоких частот (фильтр нижних частот). На колонки передаются только те частоты, которые находятся выше пороговой частоты (фильтр высоких частот) или ниже пороговой частоты (фильтр нижних частот).

Пороговая частота зависит от диапазона частот динамиков (см. рекомендуемый диапазон частот динамиков).

"Высокие частоты" (положение переключателя: HI) При настройке 80 Гц диапазон частот усилителя будет составлять от 80 Гц до 30 000 Гц.

"Нижние частоты" (положение переключателя: LOW)

Данный регулятор активен только, если переключатель находится в положении "LOW", и обеспечивает возможность настройки нужной начальной частоты.

Пример:

При настройке 80 Гц диапазон частот усилителя составляет от 10 Гц до 80 Гц.

"Полный диапазон" (положение переключателя: FULL)

В данном положении переключателя настройка частоты деактивизируется, и усиление выполняется по всему диапазону.

С целью предотвращения помех от очень низких частот, Вы можете использовать фильтр Subsonic, чтобы ограничить частотную характеристику устройства вниз. С помощью фильтра Subsonic все частоты ниже настроенной частоты подавляются.

Пример:

При настройке 40 Гц нижний диапазон частот усили-теля повышается с 0 Гц до 40 Гц.

Настройка звука DSP (SUBWOOFER)

Можно оптимизировать звучание подключенного сабву- фера несколькими способами:

– Регулятор X-OVER (SUBWOOFER)

Модель GTA 270 DSP позволяет настраивать частотные характеристики ("нижние частоты"). Выберите пороговую частоту, до которой должна осуществляться блокировка высоких частот. На динамик будут передаваться только те частоты, значение которых ниже пороговой частоты.

Пример:

При установке 80 Гц диапазон частот усилителя составляет от 10 Гц до 80 Гц.

С целью предотвращения помех от очень низких частот, Вы можете использовать фильтр Subsonic, чтобы ограничить частотную характеристику устройства вниз. С помощью фильтра Subsonic все частоты ниже настроенной частоты подавляются.

Пример:

При настройке 40 Гц нижний диапазон частот усili- теля повышается с 0 Гц до 40 Гц.

– Регулятор PHASE (SUBWOOFER)

Данный регулятор позволяет плавно изменять фазу сигнала сабвуфера от 0° до 180°. Он предназначен для тонкой подстройки к другим подключенным динамикам и при правильной настройке может предотвратить взаимное подавление низких частот в аудиосистеме.

GTA 270 DSP

Переключатели FRONT COMPRESSOR и SUB COMPRESSOR

Данная функция предназначена для защиты подключенных динамиков и сабвуфера. Если переключатель установлен в положение ON, выходная мощность уменьшается на 10 дБ. В модели GTA 270 DSP предусмотрены отдельные переключатели для подключенных динамиков (FRONT COMPRESSOR) и сабвуфера (SUB COMPRESSOR).

Переключатель FRONT dB/Oct и SUBWOOFER dB/Oct

Данный переключатель регулирует затухание встроенного фильтра раздельно для подключенного динамика и сабвуфера. Высокое значение обеспечивает крутой фронт характеристики фильтра, а тем самым и четкое разделение между блокируемыми и пропускаемыми частотами. Низкое значение обеспечивает мягкое разделение, а тем самым и плавный переход от блокируемых к пропускаемым частотам. Можно установить одну из следующих настроек затухания: 18, 24 или 48 дБ на октаву.

Внимание:

Если переключатель FRONT установлен в положение FULL, переключатель FRONT dB/Oct не функционирует.

Первичная настройка усилителя

Первичная настройка усилителя выполняется в следующей последовательности:

1. Настройки подключенного динамика
2. Настройка подключенного сабвуфера

При этом следует всегда соблюдать одинаковую последовательность, например, сначала настраивать высокие частоты, а потом низкие (басовые).

Возможность настройки с пульта дистанционного управления (дополнительные принадлежности)

Усилитель GTA 270 DSP можно дополнительно оснастить проводным пультом дистанционного управления GTA RC01 (1 101 210 001 001). Пульт позволяет выполнить следующие настройки:

- Регулятор DELAY

С его помощью настраивается задержка звучания левого динамика. Регулятор рассчитан на 256 шагов, каждый шаг регулятора соответствует расстоянию 7 мм. Максимальная дальность составляет примерно 1,8 м.

Данные регуляторы позволяют индивидуально на- страивать подчёркивание низких частот. Это можно сделать одним из двух следующих способов.

BB (Bass Boost/усилитель басов): Для частоты 45 Гц можно установить значение из диапазона от 0 до 15 дБ. SHS (Sub Harmonic Synthesizer/субгармонический синтезатор): Настройка идеально подходит для музыки без низкой тональности.

Индикация работы (PWR / PRO)

Зеленый свет:

Выходной каскад включен, нормальное рабочее состояние.

Красный свет:

Выходной каскад отключен, так как имеется неисправность.

Технические характеристики

Режим стереоМакс. мощность	2 x 140 Вт / 4 Ω Рис. 4, 5
Режим моноМакс. мощность	1 x 420 Вт / 4 Ω Рис. 6
Режим стереоМакс. мощность	2 x 200 Вт / 2 Ω Рис. 4, 5
Режим стереоМощность RMS	2 x 70 Вт / 4 Ω Рис. 4, 5
Режим моноМощность RMS	1 x 200 Вт / 4 Ω Рис. 6
Режим стереоМощность RMS	2 x 100 Вт / 2 Ω Рис. 4, 5
Частотная характеристика	10 Гц - 30 000 Гц
Соотношение сигнал-шум	>92 дБ @ мощность RMS
Соотношение сигнал-шум	>75 дБ @ 1 Вт / 1 кГц
Клирфактор (RMS) < 0,05 %
Стабильность 2 Ω (4 Ω в мостовом режиме)
Входная чувствительность	0,2 В - 5 В
Фильтр нижних частот (Нижние частоты)	50 Гц - 5 000 Гц
Фильтр высоких частот (Высокие частоты)	50 Гц - 5 000 Гц
Инфразвуковой фильтр Subsonic	0 Гц - 80 Гц
Лимитер звукового давления	10 дБ
ГабаритыШ x В x Г (мм)Ш x В x Г (")	263 x 54 x 19810.4 x 2.1 x 7.8

Утилизация и переработка

Для утилизации старой аппаратуры воспользуйтесь доступными пунктами приема и сбора вторсырья.

Право на внесение изменений сохраняется.
