РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GTA 270 DSP BLAUPUNKT

Монтаж / Свързване ....42

SRPSKI 36

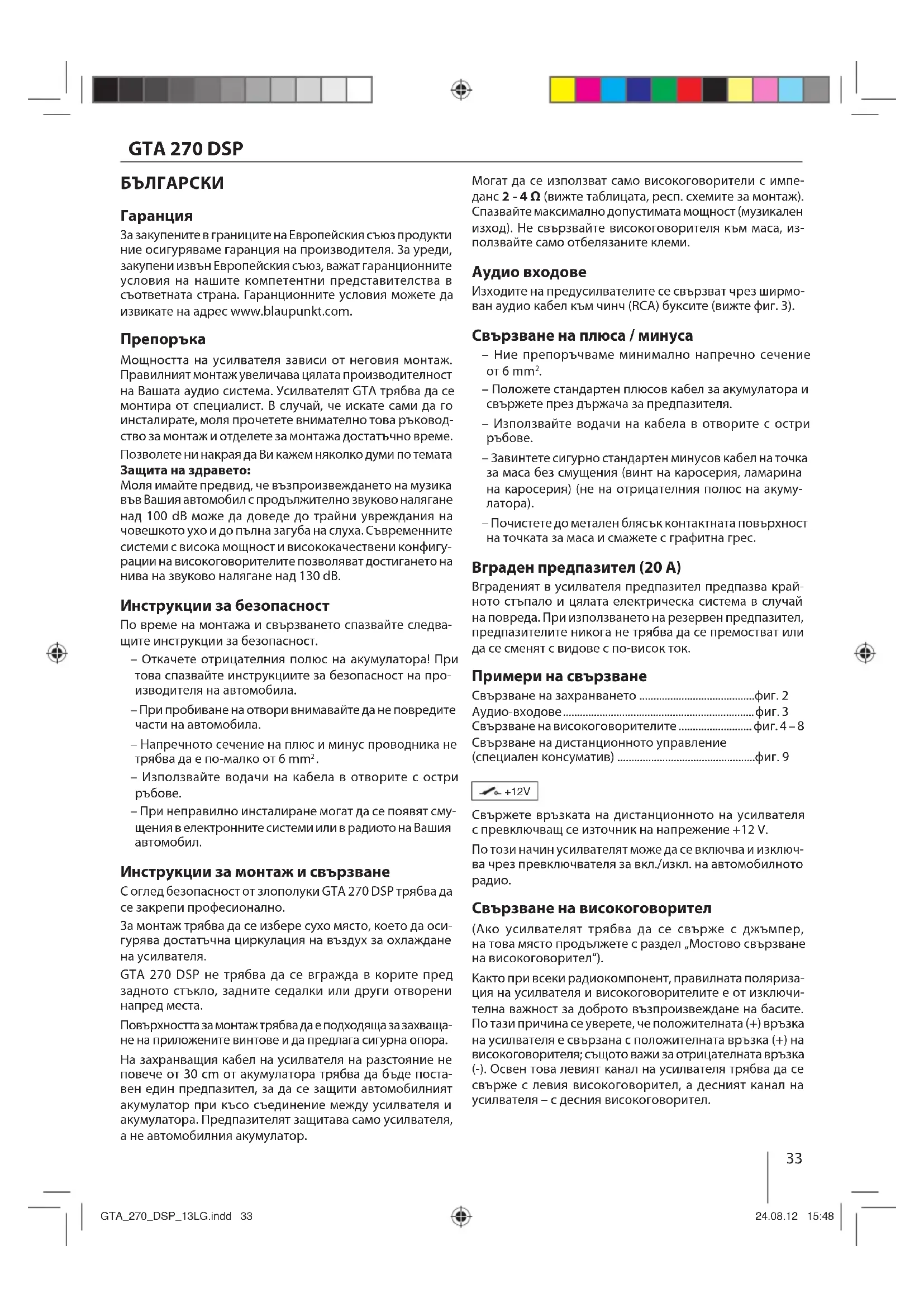

За закупените в границите на Европейския съюз продукти ние осигуряваме гаранция на производителя. За уреди, закупени извън Европейския съюз, важат гаранционните условия на нашите компетентни представителства в съответната страна. Гаранционните условия можете да извикате на адрес www.blaupunkt.com.

Препоръка

Мощността на усилвателя зависи от неговия монтаж. Правилният монтаж увеличава цялата производителност на Вашата аудио система. Усилвателят GTA трябва да се монтира от специалист. В случай, че искате сами да го инсталирате, моля прочетете внимателно това ръководство за монтаж и отделете за монтажа достатьчно време.

Позволете ни накрая да Ви кажем няколко думи по темата

Защита на здравето:

Моля имайте предвид, че възпроизвеждането на муника във Вашия автомобил с продължително звуково налягане над 100 dB може да доведе до трайни увреждания на човешкото ухо и до пълна загуба на слуха. Съвременните системи с висока мощност и висококачествени конфигурации на високоговорителите позволяват достигането на нива на звуково налягане над 130 dB.

По време на монтажа и свързването спазвайте следващите инструкции за безопасност.

– Откачете отрицателния полюс на акумулатора! При това спазвайте инструкциите за безопасност на производителя на автомобиля.

– При пробиване на отвори внимавайте да не повредите части на автомобиля.

– Напречното сечение на плюс и минус проводника не трябва да е по-малко от 6 mm².

- Използвайте водачи на кабела в отворите с остри ръбове.

– При неправилно инсталиране могат да се появят смущения в електронните системи или в радиото на Вашия автомобил.

Инструкции за монтаж и свързване

С оглед безопасност от злополуки GTA 270 DSP трябва да се закрепи професионално.

За монтаж трябва да се избере сухо място, което да осигурява достатъчна циркулация на въздух за охлаждане на усилвателя.

GTA 270 DSP не трябва да се вгражда в корите пред задното стъкло, задните седалки или други отворени напред места.

Повърхността за монтаж трябва да е подходяща за захващане на приложените винтове и да предлага сигурна опора.

На захранващия кабел на усилвателя на разстояние не повече от 30 см от акумулатора трябва да бъде поставен един предпазител, за да се защиты автомобилният акумулатор при късо съединение между усилвателя и акумулатора. Предпазителят защитава само усилвателя, а не автомобилния акумулатор.

Могат да се използват само високоговорители с импеданс 2 - 4 Ω (вижте таблицата, респ. схемите за монтаж). Спазвайте максимально допустимата мощност (музикален изход). Не свързвайте високоговорителя към маса, използвайте само отбелязаните клеми.

Аудио входове

Изходите на предусилвателите се свързват чрез ширмован аудио кабел към чинч (RCA) буксите (вижте фиг. 3).

Свързване на плюса / минуса

– Ние препоръчваме минимално напречно сечение от 6 mm².

– Положете стандартен плюсов кабел за акумулатора и свържете през държача за предпазителя.

– Използвайте водачи на кабела в отворите с остри ръбове.

– Завинтете сигурно стандартен минусов кабел на точка за маса без смущения (винт на каросерия, ламарина на каросерия) (не на отрицателния полюс на акумулатора).

– Почистете до метален блясък контактната повърхност на точката за маса и смажете с графитна грес.

Вграден предпазител (20 А)

Вграденият в усилвателя предпазител предпазва крайното стъпало и цялата електрическа система в случай на повреда. При използването на резервен предпазител, предпазителите никога не трябва да се премостват или да се сменят с видове с по-висок ток.

Примери на свързване

Свързване на захранването ......фиг. 2

Свързване на високоговорителите ...... фиг. 4 – 8

Свързване на дистанционното управление

(специален консуматив) ......фиг. 9

Свържете връзката на дистанционното на усилвателя с превключващ се източник на напрежение +12 V.

По този начин усилвателят може да се включва и изключва чрез превключвателя за вкл./изкл. на автомобилното радио.

Свързване на високоговорител

(Ако усилвателят трябва да се свърже с джъмпер, на това място продължете с раздел „Мостово свързване на високоговорител“).

Както при всеки радиокомпонент, правилната поляризация на усилвателя и високоговорителите е от изключителна важност за доброто възпроизвеждане на басите. По тази причина се уверете, че положителната (+) връзка на усилвателя е свързана с положителната връзка (+) на високоговорителя; същото важи за отрицателната връзка (-). Освен това левият канал на усилвателя трябва да се свърже с левия високоговорител, а десният канал на усилвателя – с десния високоговорител.

GTA 270 DSP

Мостово свързване на високоговорител

Усилвателят GTA може също да се свърже мостово за мо- ноконфигурация. По този начин усилвателят може де се из- ползва за един или няколко субуфера, респ. средночестотен говорител. В тази конфигурация усилвателят събира десния и левия канал в единичен канален изход (моно изход).

Указание:

Усилвателят може да събира информация от десния и левия сигнал, само ако са направени дясната и лява чинч връзка (RCA).

Внимание:

В мостовия кръг зарядът на усилвателя трябва да е 4 Ω или по-висок. По-ниският заряд може да доведе до прегряване или изключване на усилвателя и може да причини трайни повреди.

Свързване на субуфер

GTA 270 DSP разполага с три различни възможности за свързване на субуфер:

• Активен субуфер или следващ усилвател се свързва с чинч (RCA) кабел към двете букси на SUBWOOFER OUTPUT (вижте фиг. 7). Възможностите за регулиране на вградения DSP (цифров звуков процесор) в този случай са използваеми.
  – Пасивен субуфер се свързва към премостен изход за високоговорител (вижте раздел „Мостово свързване на високоговорител“). За да могат да се използват възможностите за регулиране на вградения DSP (цифров звуков процесор) трябва допълнително да се свържат двете букси INPUT чрез стандартен чинч (RCA)-кабел с двете букси SUBWOOFER OUTPUT (вижте фиг. 8).
  – Пасивен субуфер се свързва към премостен изход за високоговорител (вижте раздел „Мостово свързване на високоговорител“). Възможностите за регулиране на вградения DSP (цифров звуков процесор) в този случай не са използваеми.

DSP-настройки на звука (FRONT - ПРЕДНИ)

За да оптимизирате звука на свързваните високоговорители имате на разположение разнообразни възможности:

С помощта на GAIN регулатора чувствителността на входа на крайното стъпало може да се приспособи към изходното напрежение на изхода на предусилвателя на Вашето автомобилно радио. Диапазонът за регулиране се простира от 0,2 V до 5 V. При свързване на автомобильно радио от друг производител чувствителността на входа трябва да се настрои в съответствие с указанията на производителя.

Към това още няколко важни обяснения:

Чрез въртене на GAIN регулатора в посока на часовниковата стрелка се повишава чувствителността на входа на усилвателя и по този начин и силата на звука. Обаче не става въпрос за регулиране на силата на звука. В крайно положение не може да се постигне по-висока мощност на усилвателя, дори ако това ви звучи така отначало. Системата увеличава само по-бързо силата на звука, когато регулирането на силата на звука на автомобилното радио е включена.

- FULL/HI/LOW превключвател и X-OVER регулатор (FRONT)

При GTA 270 DSP може да се регулира типът на честотното пресичане („Low-Pass“ или „High-Pass“) и желаната гранична честота за свързаните високоговорители. Изберете граничната честота, при която по-ниските честоти (High-Pass), респ. по-високите честоти (Low-Pass) трябва да се блокират. Само честоти, които се намират над граничната честота (High-Pass), респ. под граничната честота (Low-Pass) се предават на високоговорителите.

Граничната честота зависи от честотния обхват на високоговорителите (вижте препоръчителния честотен обхват на високоговорителите).

„High-Pass“ (положение на превключвателя: HI)

При настройката от 80 Hz усилвателят има честотен обхват от 80 Hz до 30 000 Hz.

„Low-Pass“ (положение на превключвателя: LOW)

Този регулатор е активен, ако превключвателят се намира в положение LOW и дава възможност за настройване на желаната чувствителност на входа.

Пример:

При настройка от 80 Hz усилвателят има честотен обхват от 10 Hz до 80 Hz.

„Full Range“ (положение на превключвателя: FULL) В това положение на превключвателя честотното регулиране е деактивирано и целият честотен спектър се усилва.

– SUBSONIC регулатор (FRONT)

За да избегнете повреди поради екстремна дълбочина на честотите, можете да поставите Subsonic-филтър, за да ограничите хода на честотите на уреда надолу. С настройката на Subsonic-филтъра всички честоти под настроената честота се заглушават.

Пример:

При настройка от 40 Hz честотният обхват от 0 Hz до 40 Hz се заглушава.

DSP-настройки на звука (SUBWOOFER - СУБУФЕР)

За да оптимизирате звука за използването на субуфер, имате на разположение следните възможности:

- X-OVER регулатор (SUBWOOFER)

При GTA 270 DSP може да се регулира типът на честотното пресичане („Low-Pass“). Изберете граничната честота, при която по-високите честоти трябва да се блокират. Само честоти, които се намират под граничната честота се предават на високоговорителите.

Пример:

При настройка от 80 Hz усилвателят има честотен обхват от 10 Hz до 80 Hz.

– SUBSONIC регулатор (SUBWOOFER)

За да избегнете повреди поради екстремна дълбочина на честотите, можете да поставите Subsonic-филтър, за да ограничите хода на честотите на уреда надолу. С настройката на Subsonic-филтъра всички честоти под настроената честота се заглушават.

Пример:

При настройка от 40 Hz честотния обхват от 0 Hz до 40 Hz се заглушава.

GTA 270 DSP

- PHASE регулатор (SUBWOOFER)

Този регулатор дава възможност за безстепенно изменение на положението на фазите на субуфера от 0° до 180°. Той служи за фина настройка с другите свързани високоговорители и при правилна настройка може да предотврати възможното появяване на взаимно угасване на ниски честоти в рамките на аудио системата.

Превключвател FRONT COMPRESSOR и SUB COMPRESSOR

Тази функция служи за защитата на свързаните високоговорители и субуфер. Когато превключвателят се намира в положение ON, изходната сила на звука се намалява на 10 dB. GTA 270 DSP разполага с отделен превключвател за свързаните високоговорители (FRONT COMPRESSOR) и субуфер (SUB COMPRESSOR).

Превключватели FRONT dB/Oct и SUBWOOFER dB/Oct

С тези превключватели регулирате демпферирането на вградените филтри поотделно за свързаните високоговорители и субуфера. Една висока стойност осигурява стръмна крива на филтъра и с това отчетливо разделяне между блокираните и предадените честоти. Една ниска стойност осигурява меко разделяне и с това постепенно преминаване от блокираните към предадените честоти. За демпферирането имате на разположение настройките 18, 24 или 48 dB на октава.

Внимание:

Когато превключвателят FRONT е поставен на FULL, превключвателят FRONT dB/Oct няма функция.

Първа инсталация на усилвателя

Ние препоръчваме следната последователност за пър- вата инсталация на усилвателя:

1. Настройки за свързаните високоговорители
2. Настройки за свързания субуфер

При това винаги трябва да процедурате еднакво, напр. първо настройте високите и след това басите.

Възможности за регулиране на дистанционното управление (специален консуматив)

За усилвателя GTA 270 DSP може да се купи като консуматив кабелното дистанционно управление GTA RC01 (1 101 210 001 001). Чрез него могат да се извършат следните настройки:

- DELAY регулатор

С тях може да се настрои забавяне на звука за левия високоговорител. Регулаторът има 256 степени, всяка от степените отговаря на разстояние от 7 mm. Максимално регулируемата стойност е приблизително 1,8 метра.

– LEVEL регулатор и BB/SHS превключвател

С тези регулатори можете да регулирате индивидуално стойността за повишаване на басите. За целта разполагате с 2 различни начина.

BB (Bass Boost): Може да се настрои стойност от 0 до 15 dB при честота от 45 Hz.

SHS (Sub Harmonic Synthesizer): Тази настройка е особено подходяща за муника с минимално участие на басите.

Работна индикация (PWR/PRO - ЗАХР./ЗАЩ.)

Зелена светлина:

Крайно стъпало вкл., обичайно работно положение.

Червена светлина:

Крайното стъпало е електронно изключено, тъй като има повреда.

Технически данни

Стерео режимМакс. мощност	2 x 140 W / 4 Ω Фиг. 4, 5
Моно режимМакс. мощност	1 x 420 W / 4 Ω Фиг. 6
Стерео режимМакс. мощност	2 x 200 W / 2 Ω Фиг. 4, 5
Стерео режимRMS мощност	2 x 70 W / 4 Ω Фиг. 4, 5
Моно режимRMS мощност	1 x 200 W / 4 Ω Фиг. 6
Стерео режимRMS мощност	2 x 100 W / 2 Ω Фиг. 4, 5
Честотен диапазон 10 Hz – 30 000 Hz
Отношение сигнал-шум	>92 dB @ RMS мощност
Отношение сигнал-шум	>75 dB @ 1 W / 1 kHz
Коефициент на изкривяване (RMS)	<0,05 %
Стабилност 2 Ω (4 Ω в мостов режим)
Чувствителностна входа	0,2 V – 5 V
Филтър на ниски честоти (Low-Pass)	50 Hz – 5 000 Hz
Филтър на високи честоти (High-Pass)	50 Hz – 5 000 Hz
Филтър Subsonic 0 Hz –	80 Hz
Ограничител на компресора	10 dB
РазмериШ x В x Д (mm)Ш x В x Д (")	263 x 54 x 19810,4 x 2,1 x 7,8

Рециклиране и унищожаване на отпадъци

За унищожаване на продукта използвайте съществуващите системи за връщане и събиране на отпадъци.
