| Typ produktu | 4kanálový audio zesilovač (přemostitelný na 2 kanály) |
| Značka | Blaupunkt |
| Model | GTA 270 DSP |
| Rozměry (D × V × H) | 263 × 54 × 198 mm |
| Napájení | 12 V DC (vozidlo), pojistka 20 A |
| RMS výkon (stereo) | 2 × 70 W při 4 Ω / 2 × 100 W při 2 Ω |
| RMS výkon (mono přemostěný) | 1 × 200 W při 4 Ω |
| Maximální výkon (stereo) | 2 × 140 W při 4 Ω / 2 × 200 W při 2 Ω |
| Maximální výkon (mono přemostěný) | 1 × 420 W při 4 Ω |
| Frekvenční rozsah | 10 Hz – 30 000 Hz |
| Odstup signál/šum | > 92 dB (při RMS výkonu) |
| Zkreslení (RMS) | < 0,05 % |
| Vstupní citlivost | 0,2 V – 5 V (nastavitelné) |
| Povolená impedance reproduktorů | 2 – 4 Ω (4 Ω v přemostěném režimu) |
| Integrované filtry | Horní propust, dolní propust, subsonický (nastavitelné 50 Hz – 5 kHz) |
| Kompresor | Přední a subwoofer, redukce 10 dB |
| Sklon filtru | 18/24/48 dB/oktávu |
| Digitální audio procesor (DSP) | Nastavení tónu, zpoždění, fáze |
| Subwooferové výstupy | 2 RCA konektory (pro aktivní nebo pasivní subwoofer) |
| Volitelné dálkové ovládání | Model GTA RC01 (nastavení zpoždění, úrovně, BB/SHS) |
| Doporučený průřez kabelu | Minimálně 6 mm² pro napájení a kostru |
| Bezpečnostní pokyny | Odpojte baterii před montáží; použijte pojistku do 30 cm od baterie |
| Údržba a čištění | Čistěte suchým a měkkým hadříkem; nepoužívejte rozpouštědla |
| Náhradní díly a opravitelnost | Náhradní pojistka 20 A; dálkové ovládání volitelně |
Často kladené otázky - GTA 270 DSP BLAUPUNKT
Dotazy uživatelů ohledně GTA 270 DSP BLAUPUNKT
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Autorádio ve formátu PDF zdarma! Najděte svůj návod GTA 270 DSP - BLAUPUNKT a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GTA 270 DSP značky BLAUPUNKT.

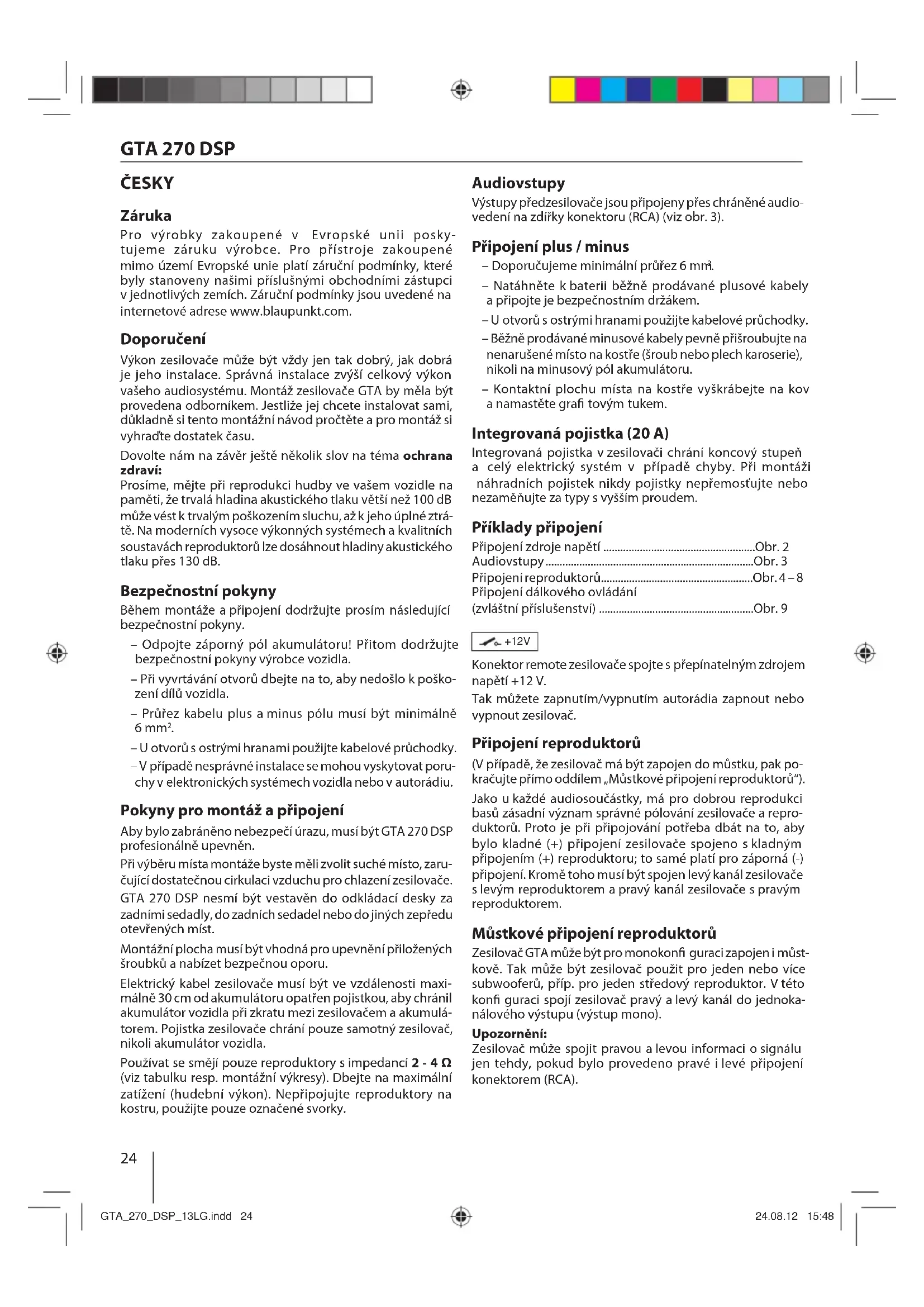

NÁVOD K OBSLUZE GTA 270 DSP BLAUPUNKT
Montáž / Připojení ....42
РУССКИЙ 26
Pro výrobky zakoupené v Evropské unii poskytujeme záruku výrobce. Pro přístroje zakoupené mimo území Evropské unie platí záruční podmínky, které byly stanoveny našimi příslušnými obchodními zástupci v jednotlivých zemích. Záruční podmínky jsou uvedené na internetové adrese www.blaupunkt.com.
Doporučení
Výkon zesilovače může být vždy jen tak dobrý, jak dobrá je jeho instalace. Správná instalace zvýší celkový výkon vašeho audiosystému. Montáž zesilovače GTA by měla být provedena odborníkem. Jestliže jej chcete instalovat sami, důkladně si tento montážní návod pročtěte a pro montáž si vyhradťe dostatek času.
Dovolte nám na závěr ještě několik slov na téma ochrana zdraví:
Prosíme, mějte při reprodukci hudby ve vašem vozidle na paměti, že trvalá hladina akustického tlaku větší než 100 dB může vést k trvalým poškozením sluchu, až k jeho úplné ztrátě. Na moderních vysoce výkonných systémech a kvalitních soustavách reproduktorů lze dosáhnout hladiny akustického tlaku přes 130 dB.
Bezpečnostní pokyny
Během montáže a připojení dodržujte prosím následující bezpečnostní pokyny.
– Odpojte záporný pól akumulátoru! Přitom dodržujte bezpečnostní pokyny výrobce vozidla.
– Při vyvrtávání otvorů dbejte na to, aby nedošlo k poškození dílů vozidla.
– Průřez kabelu plus a minus pólu musí být minimálně 6 mm ^2 .
– U otvorů s ostrými hranami použijte kabelové průchodky.
– V případě nesprávné instalace se mohou vyskytovat poruchy v elektronických systémech vozidla nebo v autorádiu.
Pokyny pro montáž a připojení
Aby bylo zabráněno nebezpečí úrazu, musí být GTA 270 DSP profesionálně upevněn.
Při výběru místa montáže byste měli zvolit suché místo, zaručující dostatečnou cirkulaci vzduchu pro chlazení zesilovače. GTA 270 DSP nesmí být vestavěn do odkládací desky za zadními sedadly, do zadních sedadel nebo do jiných zepředu otevřených míst.
Montážní plocha musí být vhodná pro upevnění přiložených šroubků a nabízet bezpečnou oporu.
Elektrický kabel zesilovače musí být ve vzdálenosti maximálně 30 cm od akumulátoru opatřen pojistkou, aby chránil akumulátor vozidla při zkratu mezi zesilovačem a akumulátorem. Pojistka zesilovače chrání pouze samotný zesilovač, nikoli akumulátor vozidla.
Používat se smějí pouze reproduktory s impedancí 2 - 4 Ω (viz tabulku resp. montážní výkresy). Dbejte na maximální zatížení (hudební výkon). Nepřipojujte reproduktory na kostru, použijte pouze označené svorky.
Audiovstupy
Výstupy předzesilovače jsou připojeny přes chráněné audio- vedení na zdířky konektoru (RCA) (viz obr. 3).
Připojení plus / minus
– Doporučujeme minimální průřez 6 mm ^3 .
– Natáhněte k baterii běžně prodávané plusové kabely a připojte je bezpečnostním držákem.
– U otvorů s ostrými hranami použijte kabelové průchodky.
– Běžně prodávané minusové kabely pevně přišroubujte na nenarušené místo na kostře (šroub nebo plech karoserie), nikoli na minusový pól akumulátoru.
– Kontaktní plochu místa na kostře vyškrábejte na kov a namastěte grafi tovým tukem.
Integrovaná pojistka (20 A)
Integrovaná pojistka v zesilovači chrání koncový stupeň a celý elektrický systém v případě chyby. Při montáži náhradních pojistek nikdy pojistky nepřemošťujte nebo nezaměňujte za typy s vyšším proudem.
Příklady připojení
Připojení zdroje napětí ......Obr. 2
Audiovstupy......Obr. 3
Připojení reproduktorů......Obr. 4 – 8
Připojení dálkového ovládání
(zvláštní příslušenství) ......Obr. 9
Konektor remote zesilovače spojte s přepínatelným zdrojem napětí +12 V.
Tak můžete zapnutím/vypnutím autorádia zapnout nebo vypnout zesilovač.
Připojení reproduktorů
(V případě, že zesilovač má být zapojen do můstku, pak pokračujte přímo oddílem „Můstkové připojení reproduktorů“).
Jako u každé audiosoučástky, má pro dobrou reprodukci basů zásadní význam správné pólování zesilovače a reproduktorů. Proto je při připojování potřeba dbát na to, aby bylo kladné (+) připojení zesilovače spojeno s kladným připojením (+) reproduktorů; to samé platí pro záporná (-) připojení. Kromě toho musí být spojen levý kanál zesilovače s levým reproduktorem a pravý kanál zesilovače s pravým reproduktorem.
Můstkové připojení reproduktorů
Zesilovač GTA může být pro monokonfi guraci zapojen i můstkově. Tak může být zesilovač použit pro jeden nebo více subwooferů, příp. pro jeden středový reproduktor. V této konfi guraci spojí zesilovač pravý a levý kanál do jednokanálového výstupu (výstup mono).
Upozornění:
Zesilovač může spojit pravou a levou informaci o signálu jen tehdy, pokud bylo provedeno pravé i levé připojení konektorem (RCA).
GTA 270 DSP
Pozor:
V zapojení do můstku musí mít zátěžová impedance zesilovače hodnotu 4 Ω nebo více. Nižší zátěžová impedance vede k přehřátí nebo vypnutí zesilovače a může způsobit trvalé škody.
Připojení subwooferu
GTA 270 DSP má k dispozici tři různé možností připojení subwooferu:
- Aktivní subwoofer nebo další zesilovač jsou připojeny kabelem s konektorem (RCA) k oběma zdířkám SUBWOOFER OUTPUT (viz obr. 7). V tomto případě jsou použitelné možnosti nastavení integrovaného DSP (Digital Sound Processor).
- Pasivní subwoofer je připojen na přemostěný výstup reproduktoru (viz oddíl „Přemostěná připojení reproduktorů“). Abyste mohli využít možností nastavení integrovaného DSP (Digital Sound Processor), musíte dodatečně spojit obě zdířky INPUT pomocí běžného kabelu s konektorem (RCA) s oběma zdířkami SUBWOOFER OUTPUT (viz obr. 8).
- Pasivní subwoofer je připojen na přemostěný výstup reproduktoru (viz oddíl „Přemostěná připojení reproduktorů“). V tomto případě nejsou použitelné možnosti nastavení integrovaného DSP (Digital Sound Processor).
Zvuková nastavení DSP (FRONT)
Pro optimalizaci zvuku připojených reproduktorů jsou k dispozici rozmanité možnosti:
- Regulátor GAIN (FRONT)
Pomocí regulátoru GAIN můžete vstupní citlivost kon-cového stupně přizpůsobit výstupnímu napětí výstupu předzesilovače Vašeho autorádia. Rozsah nastavení je od 0,2 V do 5 V. Při připojení autorádia od jiného výrobce je potřeba přizpůsobit vstupní citlivost s ohledem na údaje výrobce.
K tomu ještě několik důležitých vysvětlení:
Otáčením regulátoru GAIN ve směru hodinových ručiček se zvyšuje vstupní citlivost zesilovače a tím i hlasitost. Nejedná se však o regulaci hlasitosti. V koncové poloze nelze dosáhnout vyššího výkonu zesilovače, i když to tak nejprve vypadá. Systém pouze rychleji zvýší hlasitost, když otočíte regulací hlasitosti autorádia.
- Přepínač FULL/HI/LOW a regulátor X-OVER (FRONT)
U GTA 270 DSP lze nastavit druh frekvenčního přechodu ("Low-Pass" nebo "High-Pass") a požadovanou mezní frekvenci pro připojené reproduktory. Zvolte mezní frekvenci, do níž mají být nižší frekvence (High-Pass) resp. vyšší frekvence (Low-Pass) blokovány. Reproduktorům jsou předávány pouze frekvence, které leží nad mezní frekvencí (High-Pass) resp. pod mezní frekvencí (Low-Pass).
Mezní frekvence závisí na frekvenčním pásmu reproduktorů (viz doporučené frekvenční pásmo reproduktorů).
„High-Pass“ (poloha přepínače: HI)
Při nastavení 80 Hz má zesilovač frekvenční pásmo od 80 Hz do 30 000 Hz.
„Low-Pass“ (poloha přepínače: LOW)
Tento regulátor je aktivní, když se spínač nachází v pozici LOW a umožňuje nastavení požadované vstupní frekvence.
Příklad:
Při nastavení 80 Hz má zesilovač frekvenční pásmo od 10 Hz do 80 Hz.
„Full Range“ (poloha přepínače: FULL)
V této poloze přepínače je řízení frekvence deaktivováno a celé frekvenční spektrum je zesíleno.
Abyste zabránili rušení v důsledku extrémně nízkých frekvencí, můžete nastavit fi ltr subsonic, pomocí kterého se omezi frekvenční charakteristika přístroje směrem dolů. Nastavením fi ltru subsonic budou potlačeny všechny frekvence pod nastavenou hranicí.
Příklad:
Při nastavení 40 Hz je frekvenční pásmo od 0 Hz do 40 Hz potlačeno.
Zvuková nastavení DSP (SUBWOOFER)
Pro optimalizaci zvuku při používání subwooferu jsou k dispozici tyto možnosti:
- Regulátor X-OVER (SUBWOOFER)
U GTA 270 DSP lze nastavit druh frekvenčního přechodu („Low-Pass“). Zvolte mezní frekvenci, do níž mají být vyšší frekvence blokovány. Reproduktorům jsou předávány pouze frekvence, které leží pod mezní frekvenci.
Příklad:
Při nastavení 80 Hz má zesilovač frekvenční pásmo od 10 Hz do 80 Hz.
- Regulátor SUBSONIC (SUBWOOFER)
Abyste zabránili rušení v důsledku extrémně nízkých frekvencí, můžete nastavit fi ltr subsonic, pomocí kterého se omezí frekvenční charakteristika přístroje směrem dolů. Nastavením fi ltru subsonic budou potlačeny všechny frekvence pod nastavenou hranicí.
Příklad:
Při nastavení 40 Hz je frekvenční pásmo od 0 Hz do 40 Hz potlačeno.
- Regulátor PHASE (SUBWOOFER)
Tento regulátor umožňuje plynulou změnu vstupní citlivosti subwooferu od 0° do 180°. Slouží k doladění s dalšími připojenými reproduktory a při správném nastavení může zabránit případnému vzájemnému vymazání nízkých frekvencí v audiozařízení.
Přepínače FRONT COMPRESSOR a SUB COMPRESSOR
Tato funkce slouží k ochraně připojených reproduktorů a subwooferu. Je-li přepínač v poloze ON, je výstupní hlasitost snížena o 10 dB. GTA 270 DSP má k dispozici oddělené přepínače pro připojené reproduktory (FRONT COMPRESSOR) a subwoofer (SUB COMPRESSOR).
Přepínače FRONT dB/Oct a SUBWOOFER dB/Oct
Těmito přepínači můžete nastavit útlum vestavěného fi ltru odděleně pro připojené reproduktory a subwoofer. Vysoká hodnota představuje strmý sklon fi ltru, a tedy ostré oddělení blokovaných a předávaných frekvencí. Nízká hodnota představuje měkké oddělení, a tedy postupný přechod blokovaných a předávaných frekvencí. Pro útlum jsou k dispozici nastavení 18, 24 nebo 48 dB na oktávu.
GTA 270 DSP
Pozor:
Je-li přepínač FRONT nastaven na hodnotu FULL, nemá přepínač FRONT dB/Oct žádnou funkci.
První seřízení zesilovače
Pro první seřízení zesilovače doporučujeme tento postup:
- Nastavení pro připojené reproduktory
- Nastavení pro připojený subwoofer
Přitom byste měli postupovat vždy stejně, např. nejprve nastavit výšky a potom basy.
Možnosti nastavení na dálkovém ovládání (zvláštní příslušenství)
Pro zesilovač GTA 270 DSP je k dispozici kabelové dálkové ovládání GTA RC01 (1 101 210 001 001) jako příslušenství. Jeho pomocí lze provádět tato nastavení:
- Regulátor DELAY
Lze jím nastavit zvukové zpoždění pro levý reproduktor. Regulátor má 256 stupňů, každý stupeň odpovídá vzdálenosti 7 mm. Maximální nastavitelná hodnota je přibližně 1,8 metrů.
– Regulátor LEVEL a přepínač BB/SHS
Pomocí těchto regulátorů můžete individuálně nastavit hodnotu pro přidání basů. Jsou k dispozici dva různé druhy. BB (Bass Boost): Lze nastavit hodnotu 0 až 15 dB při frekvenci 45 Hz.
SHS (Sub Harmonic Synthesizer): Toto nastavení je zvlášť vhodné pro hudbu s malým podílem basů.
Indikátor provozu (PWR / PRO)
Zelené světlo:
Koncový stupeň je zapnutý, řádný provozní režim.
Červené světlo:
Koncový stupeň je elektronicky vypnut, protože se vyskytla chyba.
Technické údaje
| Režim StereoMax Power | 2 x 140 W / 4 Ω Obr. 4, 5 |
| Režim MonoMax Power | 1 x 420 W / 4 Ω Obr. 6 |
| Režim StereoMax Power | 2 x 200 W / 2 Ω Obr. 4, 5 |
| Režim StereoRMS Power | 2 x 70 W / 4 Ω Obr. 4, 5 |
| Režim MonoRMS Power | 1 x 200 W / 4 Ω Obr. 6 |
| Režim StereoRMS Power | 2 x 100 W / 2 Ω Obr. 4, 5 |
| Frekvenčnícharakteristika | 10 Hz – 30 000 Hz |
| Odstup signál-šum > 92 | dB @ RMS Power |
| Odstup signál-šum > 75 | dB @ 1 W/ 1 kHz |
| Činitel harm. zkreslení (RMS) | < 0,05 % |
| Stabilita | 2 Ω (4 Ω v režimu můstkového zapojení) |
| Vstupní citlivost 0,2 V – 5 V | |
| Filtr dolní propusti (Low-Pass) | 50 Hz – 5 000 Hz |
| Filtr horní propusti (High-Pass) | 50 Hz – 5 000 Hz |
| Filtr Subsonic 0 Hz – 80 Hz | |
| Kompresní omezovač 10 dB | |
| RozměryŠ x V x H (mm)Š x V x H (") | 263 x 54 x 19810,4 x 2,1 x 7,8 |
Pro likvidaci výrobku využijte k tomu určené služby pro odevzdání a sběr.
Změny vyhrazeny.
