BEDIENUNGSANLEITUNG GTA 270 DSP BLAUPUNKT

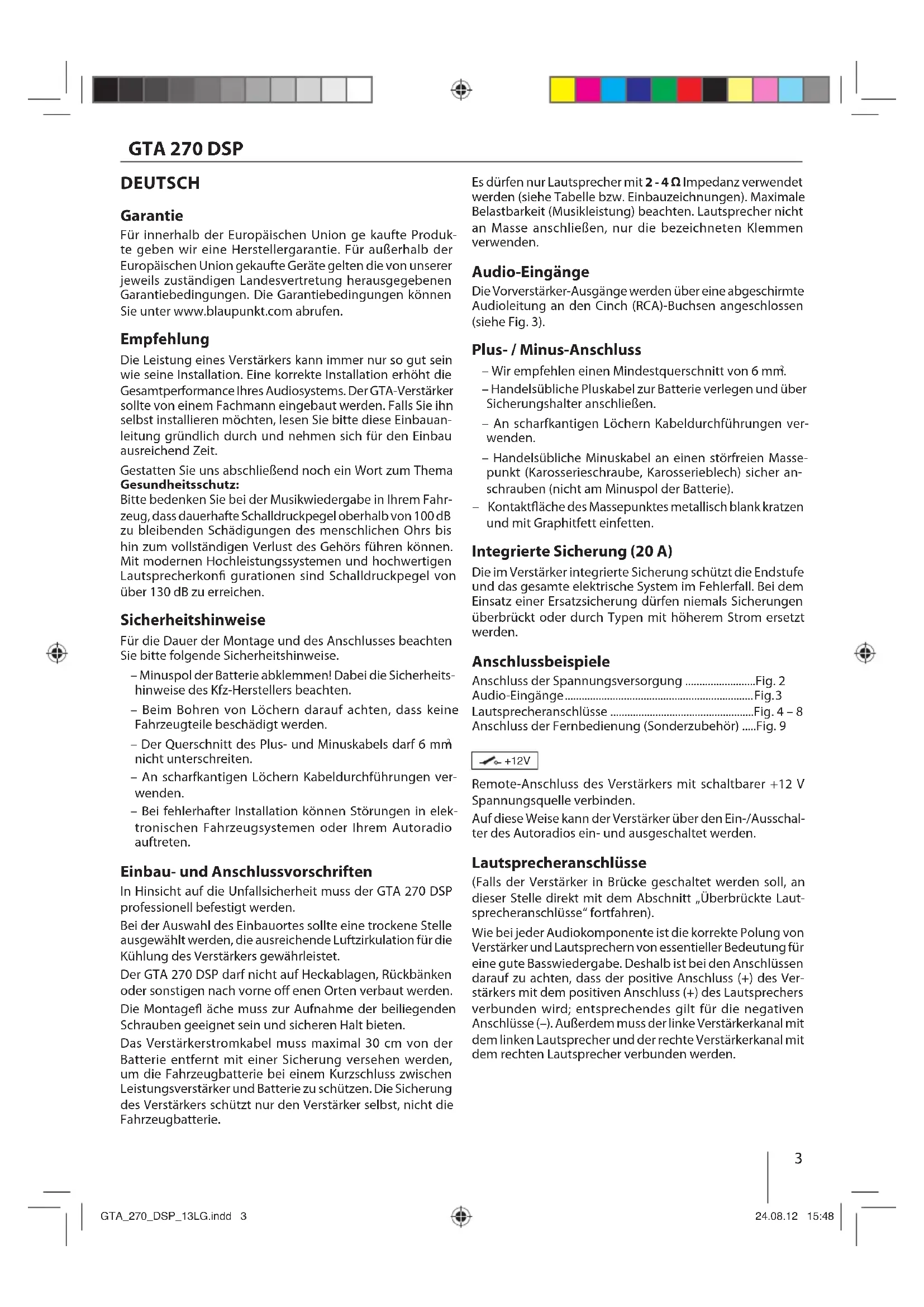

DEUTSCH Garantie Für innerhalb der Europäischen Union ge kaufte Produk- te geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen. Empfehlung Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der GTA-Verstärker sollte von einem Fachmann eingebaut werden. Falls Sie ihn selbst installieren möchten, lesen Sie bitte diese Einbauan- leitung gründlich durch und nehmen sich für den Einbau ausreichend Zeit. Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahr- zeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkon gurationen sind Schalldruckpegel von über 130 dB zu erreichen. Sicherheitshinweise Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise. – Minuspol der Batterie abklemmen! Dabei die Sicherheits- hinweise des Kfz-Herstellers beachten. – Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden. – Der Querschnitt des Plus- und Minuskabels darf 6 mm

nicht unterschreiten. – An scharfkantigen Löchern Kabeldurchführungen ver- wenden. – Bei fehlerhafter Installation können Störungen in elek- tronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten. Einbau- und Anschlussvorschriften In Hinsicht auf die Unfallsicherheit muss der GTA 270 DSP professionell befestigt werden. Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet. Der GTA 270 DSP darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne o enen Orten verbaut werden. Die Montage äche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten. Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Es dürfen nur Lautsprecher mit 2 - 4 Ω Impedanz verwendet werden (siehe Tabelle bzw. Einbauzeichnungen). Maximale Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Audio-Eingänge Die Vorverstärker-Ausgänge werden über eine abgeschirmte Audioleitung an den Cinch (RCA)-Buchsen angeschlossen (siehe Fig. 3). Plus- / Minus-Anschluss – Wir empfehlen einen Mindestquerschnitt von 6 mm

– Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. – An scharfkantigen Löchern Kabeldurchführungen ver- wenden. – Handelsübliche Minuskabel an einen störfreien Masse- punkt (Karosserieschraube, Karosserieblech) sicher an- schrauben (nicht am Minuspol der Batterie). – Kontakt äche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten. Integrierte Sicherung (20 A) Die im Verstärker integrierte Sicherung schützt die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung dürfen niemals Sicherungen überbrückt oder durch Typen mit höherem Strom ersetzt werden. Anschlussbeispiele Anschluss der Spannungsversorgung .........................Fig. 2 Audio-Eingänge ................................................................... Fig. 3 Lautsprecheranschlüsse ...................................................Fig. 4 – 8 Anschluss der Fernbedienung (Sonderzubehör) .....Fig. 9 +12V Remote-Anschluss des Verstärkers mit schaltbarer +12 V Spannungsquelle verbinden. Auf diese Weise kann der Verstärker über den Ein-/Ausschal- ter des Autoradios ein- und ausgeschaltet werden. Lautsprecheranschlüsse (Falls der Verstärker in Brücke geschaltet werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrückte Laut- sprecheranschlüsse“ fortfahren). Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive Anschluss (+) des Ver- stärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen Anschlüsse (–). Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden. GTA_270_DSP_13LG.indd 3GTA_270_DSP_13LG.indd 3 24.08.12 15:4824.08.12 15:48GTA 270 DSP

– FULL/HI/LOW Schalter und X-OVER Regler (FRONT) Beim GTA 270 DSP kann die Art des Frequenzübergangs („Low-Pass“ oder „High-Pass“) und die gewünschte Grenzfrequenz für die angeschlossenen Lautsprecher eingestellt werden. Wählen Sie die Grenzfrequenz, bis zu der niedrigere Frequenzen (High-Pass) bzw. höhere Frequenzen (Low-Pass) blockiert werden sollen. Nur Frequenzen, die über der Grenzfrequenz (High-Pass) bzw. unter der Grenzfrequenz (Low-Pass) liegen, werden an die Lautsprecher weitergeleitet. Die Grenzfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohlener Frequenzbereich der Lautsprecher). „High-Pass“ (Schalterstellung: HI) Bei der Einstellung von 80 Hz hat der Verstärker einen Frequenzbereich von 80 Hz bis 30 000 Hz. „Low-Pass“ (Schalterstellung: LOW) Dieser Regler ist aktiv, wenn sich der Schalter in der Po- sition LOW be ndet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 80 Hz hat der Verstärker einen Frequenzbereich von 10 Hz bis 80 Hz. „Full Range“ (Schalterstellung: FULL) In dieser Schalterstellung ist die Frequenzregelung deak- tiviert und das gesamte Frequenzspektrum wird verstärkt. – SUBSONIC Regler (FRONT) Um Störungen durch extrem tiefe Frequenzen zu ver- meiden, können Sie den Subsonic-Filter einsetzen, um den Frequenzgang des Gerätes nach unten zu beschrän- ken. Mit der Einstellung des Subsonic-Filters werden alle Frequenzen unterhalb der eingestellten Frequenz unterdrückt. Beispiel: Bei einer Einstellung von 40 Hz wird der Frequenzbereich von 0 Hz bis 40 Hz unterdrückt. DSP-Klangeinstellungen (SUBWOOFER) Um den Klang für die Verwendung eines Subwoofers zu optimieren stehen folgende Möglichkeiten zur Verfügung: – X-OVER Regler (SUBWOOFER) Beim GTA 270 DSP kann die Art des Frequenzübergangs („Low-Pass“) eingestellt werden. Wählen Sie die Grenz- frequenz, bis zu der höhere Frequenzen blockiert werden sollen. Nur Frequenzen, die unter der Grenzfrequenz liegen, werden an die Lautsprecher weitergeleitet. Beispiel: Bei einer Einstellung von 80 Hz hat der Verstärker einen Frequenzbereich von 10 Hz bis 80 Hz. – SUBSONIC Regler (SUBWOOFER) Um Störungen durch extrem tiefe Frequenzen zu ver- meiden, können Sie den Subsonic-Filter einsetzen, um den Frequenzgang des Gerätes nach unten zu beschrän- ken. Mit der Einstellung des Subsonic-Filters werden alle Frequenzen unterhalb der eingestellten Frequenz unterdrückt. Beispiel: Bei einer Einstellung von 40 Hz wird der Frequenzbereich von 0 Hz bis 40 Hz unterdrückt. Überbrückte Lautsprecheranschlüsse Der GTA-Verstärker kann für eine Monokon guration auch in Brücke geschaltet werden. Auf diese Weise kann der Verstärker für einen oder mehrere Subwoofer bzw. einen Mitteltöner verwendet werden. In dieser Kon guration ad- diert der Verstärker den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang). Hinweis: Der Verstärker kann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke Cinch (RCA)-Anschluss vorgenommen wurde. Achtung: In Brückenschaltung muss die Verstärkerlast 4 Ω oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen. Subwoofer-Anschluss Der GTA 270 DSP verfügt über drei verschiedene Möglich- keiten einen Subwoofer anzuschließen: – Ein aktiver Subwoofer oder ein weiterer Verstärker werden mit einem Cinch (RCA)-Kabel an den beiden SUBWOOFER OUTPUT Buchsen angeschlossen (siehe Fig. 7). Die Einstellmöglichkeiten des integrierten DSP (Digital Sound Processor) sind in diesem Fall nutzbar. – Ein passiver Subwoofer wird an den gebrückten Laut- sprecherausgang angeschlossen (siehe Abschnitt „Über- brückte Lautsprecheranschlüsse“). Um die Einstellmög- lichkeiten des integrierten DSP (Digital Sound Processor) nutzen zu können, müssen zusätzlich die beiden INPUT Buchsen über ein handelsübliches Cinch (RCA)-Kabel mit den beiden SUBWOOFER OUTPUT Buchsen verbunden werden (siehe Fig. 8). – Ein passiver Subwoofer wird an den gebrückten Laut- sprecherausgang angeschlossen (siehe Abschnitt „Über- brückte Lautsprecheranschlüsse“). Die Einstellmöglichkei- ten des integrierten DSP (Digital Sound Processor) sind in diesem Fall nicht nutzbar. DSP-Klangeinstellungen (FRONT) Um den Klang der angeschlossenen Lautsprecher zu op- timieren stehen vielfältige Möglichkeiten zur Verfügung: – GAIN Regler (FRONT) Mit Hilfe des GAIN Reglers kann die Eingangsemp nd- lichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden. Der Einstellbereich reicht von 0,2 V bis 5 V. Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangs- emp ndlichkeit entsprechend den Herstellerangaben anzupassen. Hierzu noch einige wichtige Erläuterungen: Durch Drehen des GAIN Reglers im Uhrzeigersinn erhöht sich die Eingangsemp ndlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung. In der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Autoradios aufgedreht wird. GTA_270_DSP_13LG.indd 4GTA_270_DSP_13LG.indd 4 24.08.12 15:4824.08.12 15:48GTA 270 DSP

– PHASE Regler (SUBWOOFER) Dieser Regler ermöglicht die stufenlose Veränderung der Phasenlage des Subwoofers von 0° bis 180°. Er dient der Feinabstimmung mit den anderen angeschlossenen Laut- sprechern und kann bei richtiger Einstellung das mög- licherweise auftretende gegenseitige Auslöschen von tiefen Frequenzen innerhalb der Audioanlage verhindern. FRONT COMPRESSOR und SUB COMPRESSOR Schalter Diese Funktion dient dem Schutz der angeschlossenen Lautsprecher und Subwoofer. Wenn sich der Schalter in der Position ON be ndet, wird die Ausgangslautstärke um 10dB reduziert. Der GTA 270 DSP verfügt über separate Schalter für die angeschlossenen Lautsprecher (FRONT COMPRESSOR) und Subwoofer (SUB COMPRESSOR). FRONT dB/Oct und SUBWOOFER dB/Oct Schalter Mit diesen Schaltern stellen Sie die Dämpfung des eingebau- ten Filters getrennt für die angeschlossenen Lautsprecher und Subwoofer ein. Ein hoher Wert sorgt für eine steile Filter anke und damit für eine scharfe Trennung zwischen blockierten und weitergeleiteten Frequenzen. Ein niedriger Wert sorgt für eine weiche Trennung und damit für einen allmählichen Übergang von blockierten zu weitergeleiteten Frequenzen. Für die Dämpfung stehen die Einstellungen 18, 24 oder 48 dB pro Oktave zur Verfügung. Achtung: Wenn der Schalter FRONT auf FULL gestellt ist, hat der Schalter FRONT dB/Oct keine Funktion. Erste Einrichtung des Verstärkers Wir empfehlen folgende Reihenfolge zur ersten Einrichtung des Verstärkers:

1. Einstellungen für die angeschlossenen Lautsprecher

2. Einstellungen für den angeschlossenen Subwoofer

Dabei sollten Sie immer gleich vorgehen, z. B. zuerst die Höhen und dann die Bässe einstellen. Einstellmöglichkeiten an der Fernbedienung (Sonderzubehör) Für den Verstärker GTA 270 DSP ist die Kabelfernbedienung GTA RC01 (1 101 210 001 001) als Zubehör erhältlich. Über sie lassen sich die folgenden Einstellungen vornehmen: – DELAY Regler Damit kann eine klangliche Verzögerung für den linken Lautsprecher eingestellt werden. Der Regler hat 256 Stufen, jede der Stufen entspricht einer Entfernung von 7 mm. Der maximal einstellbare Wert liegt bei ungefähr 1,8 Metern. – LEVEL Regler und BB/SHS Schalter Mit diesen Reglern können Sie den Wert für die Bassanhe- bung individuell einstellen. Es stehen zwei verschiedene Arten dafür zur Verfügung. BB (Bass Boost): Es lässt sich ein Wert von 0 bis 15 dB bei einer Frequenz von 45 Hz einstellen. SHS (Sub Harmonic Synthesizer): Diese Einstellung eignet sich besonders für Musik mit nur geringen Bassanteilen. Betriebsanzeige (PWR/PRO) Grünes Licht: Endstufe an, regulärer Betriebszustand. Rotes Licht: Endstufe ist elektronisch abgeschaltet, da Fehlerfall vorliegt. Technische Daten Stereo-Mode Max Power 2 x 140 W / 4 Ω Fig. 4, 5 Mono-Mode Max Power 1 x 420 W / 4 Ω Fig. 6 Stereo-Mode Max Power 2 x 200 W / 2 Ω Fig. 4, 5 Stereo-Mode RMS Power 2 x 70 W / 4 Ω Fig. 4, 5 Mono-Mode RMS Power 1 x 200 W / 4 Ω Fig. 6 Stereo-Mode RMS Power 2 x 100 W / 2 Ω Fig. 4, 5 Frequenzgang 10 Hz – 30 000 Hz Signal-Rauschabstand > 92 dB @ RMS Power Signal-Rauschabstand > 75 dB @ 1 W / 1 kHz Klirrfaktor (RMS) < 0,05 % Stabilität 2 Ω (4 Ω im Brückenbetrieb) Eingangs- emp ndlichkeit 0,2 V – 5 V Tiefpass lter (Low-Pass) 50 Hz – 5 000 Hz Hochpass lter (High-Pass) 50 Hz – 5 000 Hz Subsonic-Filter 0 Hz – 80 Hz Kompressor-Limiter 10 dB Abmessungen B x H x T (mm) B x H x T (") 263 x 54 x 198

Recycling und Entsorgung Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammel- systeme. Änderungen vorbehalten. GTA_270_DSP_13LG.indd 5GTA_270_DSP_13LG.indd 5 24.08.12 15:4824.08.12 15:48GTA 270 DSP
