GTA 270 DSP - Autoradio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GTA 270 DSP BLAUPUNKT au format PDF.
| Type de produit | Amplificateur audio 4 canaux (pontable en 2 canaux) |
| Marque | Blaupunkt |
| Modèle | GTA 270 DSP |
| Dimensions (L × H × P) | 263 × 54 × 198 mm |
| Alimentation | 12 V CC (véhicule), fusible 20 A |
| Puissance RMS (stéréo) | 2 × 70 W sous 4 Ω / 2 × 100 W sous 2 Ω |
| Puissance RMS (mono ponté) | 1 × 200 W sous 4 Ω |
| Puissance max (stéréo) | 2 × 140 W sous 4 Ω / 2 × 200 W sous 2 Ω |
| Puissance max (mono ponté) | 1 × 420 W sous 4 Ω |
| Bande passante | 10 Hz – 30 000 Hz |
| Rapport signal/bruit | > 92 dB (à puissance RMS) |
| Taux de distorsion (RMS) | < 0,05 % |
| Sensibilité d'entrée | 0,2 V – 5 V (réglable) |
| Impédance haut-parleurs autorisée | 2 – 4 Ω (4 Ω en mode ponté) |
| Filtres intégrés | Passe-haut, passe-bas, subsonique (réglables 50 Hz – 5 kHz) |
| Compresseur | Avant et subwoofer, réduction 10 dB |
| Pente de filtre | 18/24/48 dB/octave |
| Processeur audio numérique (DSP) | Réglages de tonalité, délai, phase |
| Sorties subwoofer | 2 prises RCA (pour subwoofer actif ou passif) |
| Télécommande optionnelle | Modèle GTA RC01 (réglage délai, niveau, BB/SHS) |
| Section de câble recommandée | Minimum 6 mm² pour alimentation et masse |
| Consignes de sécurité | Débrancher la batterie avant montage ; utiliser un fusible à <30 cm de la batterie |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants |
| Pièces détachées et réparabilité | Fusible de rechange 20 A ; télécommande en option |
FOIRE AUX QUESTIONS - GTA 270 DSP BLAUPUNKT
Questions des utilisateurs sur GTA 270 DSP BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice GTA 270 DSP - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GTA 270 DSP de la marque BLAUPUNKT.
MODE D'EMPLOI GTA 270 DSP BLAUPUNKT
Notre garantie constructeur s'étend à tous nos produits achetés au sein de l'Union Européenne. Pour les appareils vendus en dehors de l'Union européenne, les conditions de garantie applicables sont celles définies par notre représentant agréé dans le pays. Les conditions de garantie sont disponibles sur le site www.blaupunkt.com.
Recommandation
Les performances d'un amplificateur ne seront jamais meilleures que son installation ne le permet. Une installation correcte augmente les performances d'ensemble de votre système audio. Vous devriez confier le montage de l'amplificateur GTA à un spécialiste. Si vous souhaitez cependant effectuer vous-même ce travail, lisez soigneusement la présente Notice de montage et accordez-vous suffisamment de temps pour le montage.
Permettez-nous enfin de vous dire quelques mots sur la protection en matière de santé :
N'oubliez pas que lorsque vous écoutez de la musique dans votre véhicule, un niveau de pression sonore permanent supérieur à 100 dB peut entraîner des dommages irréversibles au niveau de l'ouïe, voire une perte complète de celle-ci. Les systèmes haute puissance modernes et les configurations établies avec des haut-parleurs de haute qualité permettent d'atteindre des niveaux de pression sonore supérieurs à 130 dB.
GTA 270 DSP

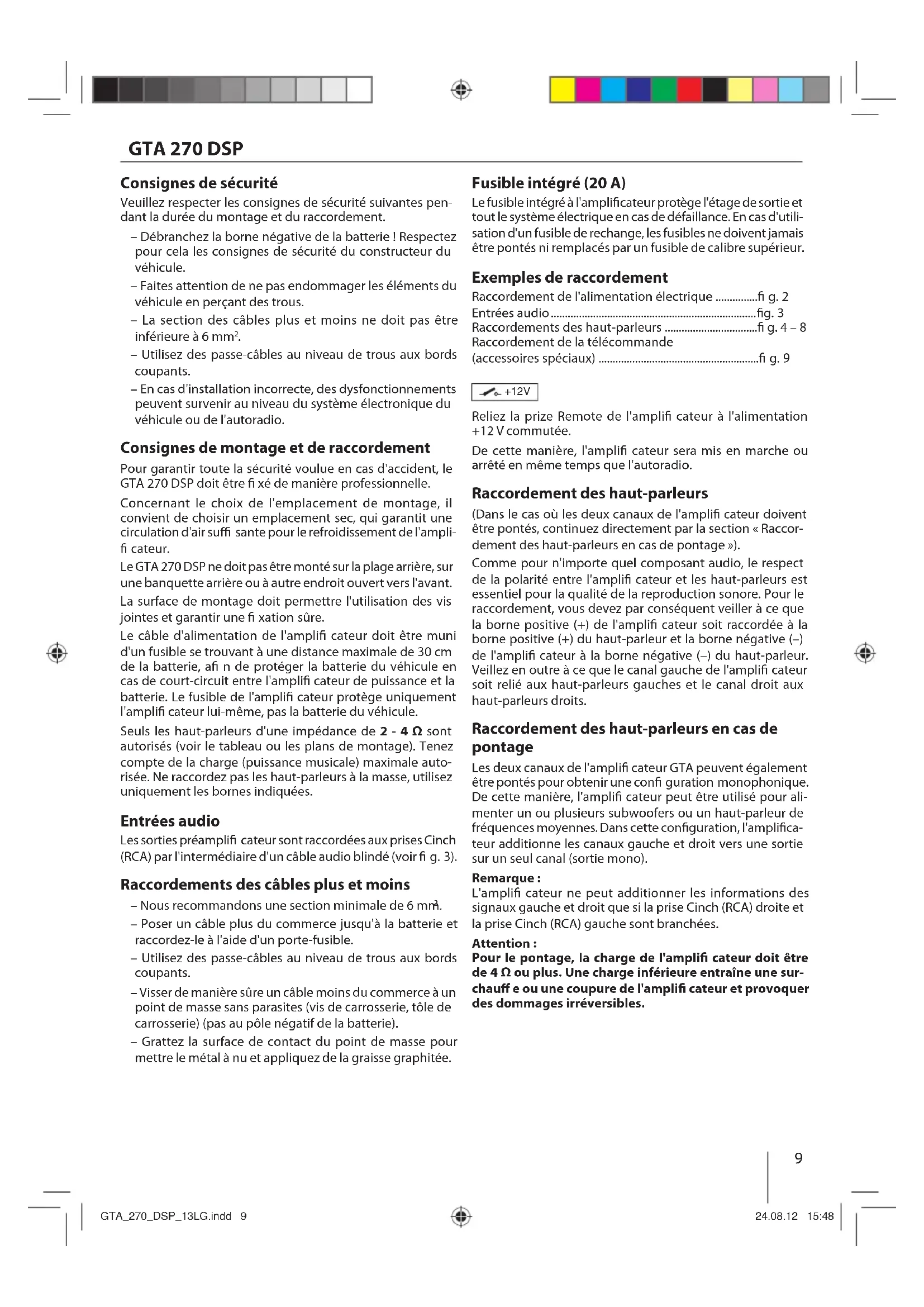

Consignes de sécurité
Veuillez respecter les consignes de sécurité suivantes pendant la durée du montage et du raccordement.
- Débranchez la borne négative de la batterie ! Respectez pour cela les consignes de sécurité du constructeur du véhicule.
- Faites attention de ne pas endommager les éléments du véhicule en perçant des trous.
- La section des câbles plus et moins ne doit pas être inférieure à 6 mm².
- Utilisez des passe-câbles au niveau de trous aux bords coupants.
- En cas d'installation incorrecte, des dysfonctionnements peuvent survenir au niveau du système électronique du véhicule ou de l'autoradio.
Consignes de montage et de raccordement
Pour garantir toute la sécurité voulue en cas d'accident, le GTA 270 DSP doit être fixé de manière professionnelle.
Concernant le choix de l'emplacement de montage, il convient de choisir un emplacement sec, qui garantit une circulation d'air suffisante pour le refroidissement de l'amplificateur.
Le GTA 270 DSP ne doit pas être monté sur la plage arrière, sur une banquette arrière ou à autre endroit ouvert vers l'avant. La surface de montage doit permettre l'utilisation des vis jointes et garantir une fixation sûre.
Le câble d'alimentation de l'amplificateur doit être muni d'un fusible se trouvant à une distance maximale de 30 cm de la batterie, afin de protéger la batterie du véhicule en cas de court-circuit entre l'amplificateur de puissance et la batterie. Le fusible de l'amplificateur protège uniquement l'amplificateur lui-même, pas la batterie du véhicule.
Seuls les haut-parleurs d'une impédance de 2 - 4 Ω sont autorisés (voir le tableau ou les plans de montage). Tenez compte de la charge (puissance musicale) maximale autorisée. Ne raccordez pas les haut-parleurs à la masse, utilisez uniquement les bornes indiquées.
Entrées audio
Les sorties préamplificateur sont raccordées aux prises Cinch (RCA) par l'intermédiaire d'un câble audio blindé (voir fig. 3).
Raccordements des câbles plus et moins
- Nous recommandons une section minimale de 6 mm².
- Poser un câble plus du commerce jusqu'à la batterie et raccordez-le à l'aide d'un porte-fusible.
- Utilisez des passe-câbles au niveau de trous aux bords coupants.
- Visser de manière sûre un câble moins du commerce à un point de masse sans parasites (vis de carrosserie, tôle de carrosserie) (pas au pôle négatif de la batterie).
- Grattez la surface de contact du point de masse pour mettre le métal à nu et appliquez de la graisse graphitée.
Fusible intégré (20 A)
Le fusible intégré à l'amplificateur protège l'étage de sortie et tout le système électrique en cas de défaillance. En cas d'utilisation d'un fusible de rechange, les fusibles ne doivent jamais être pontés ni remplacés par un fusible de calibre supérieur.
Raccordement de l'alimentation électrique ......fig. 2 Entrées audio......fig. 3 Raccordements des haut-parleurs ......fig. 4 - 8 Raccordement de la télécommande (accessoires spéciaux) ......fig. 9
Reliez la prise Remote de l'amplificateur à l'alimentation +12 V commutée.
De cette manière, l'amplificateur sera mis en marche ou arrêté en même temps que l'autoradio.
Raccordement des haut-parleurs
(Dans le cas où les deux canaux de l'amplificateur doivent être pontés, continuez directement par la section « Raccordement des haut-parleurs en cas de pontage »).
Comme pour n'importe quel composant audio, le respect de la polarité entre l'amplificateur et les haut-parleurs est essentiel pour la qualité de la reproduction sonore. Pour le raccordement, vous devez par conséquent veiller à ce que la borne positive (+) de l'amplificateur soit raccordée à la borne positive (+) du haut-parleur et la borne négative (−) de l'amplificateur à la borne négative (−) du haut-parleur. Veillez en outre à ce que le canal gauche de l'amplificateur soit relié aux haut-parleurs gauches et le canal droit aux haut-parleurs droits.
Raccordement des haut-parleurs en cas de pontage
Les deux canaux de l'amplificateur GTA peuvent également être pontés pour obtenir une configuration monophonique. De cette manière, l'amplificateur peut être utilisé pour alimenter un ou plusieurs subwoofers ou un haut-parleur de fréquences moyennes. Dans cette configuration, l'amplificateur additionne les canaux gauche et droit vers une sortie sur un seul canal (sortie mono).
Remarque :
L'amplificateur ne peut additionner les informations des signaux gauche et droit que si la prise Cinch (RCA) droite et la prise Cinch (RCA) gauche sont branchées.
Attention :
Pour le pontage, la charge de l'amplificateur doit être de 4 Ω ou plus. Une charge inférieure entraîne une surchauffe ou une coupure de l'amplificateur et peut provoquer des dommages irréversibles.
GTA 270 DSP
Raccordement du subwoofer
Le GTA 270 DSP dispose de trois possibilités de raccordement d'un subwoofer :
- Un subwoofer actif ou un autre amplificateur se raccordent avec un câble Cinch (RCA) aux deux prises SUBWOOFER OUTPUT (voir fig. 7). Dans ce cas, les possibilités de réglage du DSP (Digital Sound Processor) intégré peuvent être utilisées.
- Un subwoofer passif est raccordé à la sortie haut-parleur pontée (voir la section « Raccordements pontés des haut-parleurs »). Afin de pouvoir recourir aux possibilités de réglage du DSP (Digital Sound Processor) intégré, il faut également relier les deux prises INPUT à l'aide d'un câble Cinch (RCA) conventionnel aux deux prises SUBWOOFER OUTPUT (voir fig. 8).
- Un subwoofer passif est raccordé à la sortie haut-parleur pontée (voir la section « Raccordements pontés des haut-parleurs »). Dans ce cas, les possibilités de réglage du DSP (Digital Sound Processor) intégré ne peuvent pas être utilisées.
Réglages de tonalité DSP (FRONT)
Afin d'optimiser le son des haut-parleurs raccordés, de nombreuses possibilités sont disponibles :
- Dispositif de réglage GAIN (FRONT)
Le dispositif de réglage GAIN vous permet d'adapter la sensibilité d'entrée de l'étage de sortie à la tension de sortie du préamplificateur intégré à votre autoradio. La plage de réglage est comprise entre 0,2 V et 5 V. Si vous devez raccorder un autoradio d'une autre marque, il faut régler la sensibilité d'entrée conformément aux données du fabricant de celui-ci.
Encore quelques explications importantes à ce sujet : En tournant le dispositif de réglage GAIN dans le sens des aiguilles d'une montre, la sensibilité d'entrée de l'amplificateur et, par conséquent, le volume sonore augmentent. Mais, il ne s'agit pas d'un réglage du volume sonore. En position extrême, aucune puissance d'amplification supérieure ne peut être obtenue, même si cela semble être le cas. Le système augmente uniquement le volume sonore plus rapidement lorsque vous tournez le bouton de réglage correspondant sur l'autoradio.
- Bouton FULL/HI/LOW et dispositif de réglage X-OVER (FRONT)
Sur le GTA 270 DSP, il est possible de régler le type de transition de fréquence (« passe-bas » ou « passe-haut ») et la fréquence limite souhaitée pour les haut-parleurs raccordés. Sélectionnez la fréquence limite jusqu'à laquelle les fréquences plus basses (passe-haut) ou les fréquences plus élevées (passe-bas) doivent être bloquées. Seules les fréquences au-dessus de la fréquence limite (passe-haut) ou en dessous de la fréquence limite (passe-bas) seront transmises aux haut-parleurs.
La fréquence limite dépend de la gamme des fréquences des haut-parleurs (voir la gamme des fréquences recommandée des haut-parleurs).
« Passe-haut » (position du bouton : HI)
Avec le réglage sur 80 Hz, l'amplificateur travaille dans la gamme de fréquences comprise entre 80 Hz et 30 000 Hz.
« Passe-bas » (position du bouton : LOW)
Ce dispositif de réglage est actif lorsque le bouton se trouve sur la position LOW et il permet de régler la fréquence de coupure souhaitée.
Exemple :
Avec un réglage sur 80 Hz, la gamme des fréquences de l'amplificateur est comprise entre 10 Hz et 80 Hz.
« Gamme complète » (position du bouton : FULL)
Dans cette position du bouton, le réglage de la fréquence est désactivé et le spectre de fréquences complet est amplifié.
- Dispositif de réglage SUBSONIC (FRONT)
Pour éviter les distorsions dues aux fréquences extrêmement basses, vous pouvez activer le filtre subsonique et limiter la bande passante de l'appareil vers le bas. Lorsque le filtre subsonique est activé, toutes les fréquences inférieures à la fréquence réglée pour le filtre sont supprimées.
Exemple :
Avec un réglage sur 40 Hz, la gamme des fréquences de l'amplificateur est inhibée entre 0 Hz et 40 Hz.
Réglages de tonalité DSP (SUBWOOFER)
Afin d'optimiser le son pour pouvoir utiliser un subwoofer, vous disposez des possibilités suivantes :
- Dispositif de réglage X-OVER (SUBWOOFER)
Sur le GTA 270 DSP, il est possible de régler le type de transition de fréquence (« passe-bas »). Sélectionnez la fréquence limite jusqu'à laquelle les fréquences plus basses (passe-haut) ou les fréquences plus élevées (passe-bas) doivent être bloquées. Seules les fréquences en dessous de la fréquence limite seront retransmises aux haut-parleurs.
Exemple :
Avec un réglage sur 80 Hz, la gamme des fréquences de l'amplificateur est comprise entre 10 Hz et 80 Hz.
- Dispositif de réglage SUBSONIC (SUBWOOFER)
Pour éviter les distorsions dues aux fréquences extrêmement basses, vous pouvez activer le filtre subsonique et limiter la bande passante de l'appareil vers le bas. Lorsque le filtre subsonique est activé, toutes les fréquences inférieures à la fréquence réglée pour le filtre sont supprimées.
Exemple :
Avec un réglage sur 40 Hz, la gamme des fréquences de l'amplificateur est inhibée entre 0 Hz et 40 Hz.
- Dispositif de réglage PHASE (SUBWOOFER)
Ce dispositif de réglage permet de modifier en continu la position de phase du subwoofer de 0° à 180°. Il sert au réglage fin avec les autres haut-parleurs raccordés et, en cas de réglage correct, peut empêcher l'extinction mutuelle éventuelle de basses fréquences à l'intérieur du système audio.
GTA 270 DSP
Boutons FRONT COMPRESSOR et SUB COMPRESSOR
Cette fonction permet de protéger les haut-parleurs et le subwoofer raccordés. Si le bouton se trouve dans la position ON, le volume sonore de sortie est réduit de 10 dB. Le GTA 270 DSP dispose de boutons séparés pour les haut-parleurs raccordés (FRONT COMPRESSOR) et le subwoofer (SUB COMPRESSOR).
Boutons FRONT dB/Oct et SUBWOOFER dB/Oct
Ces boutons vous permettent de régler l'amortissement du filtre intégré pour les haut-parleurs et le subwoofer raccordés. Une valeur élevée signifie une pente de filtre plus raide et par conséquent une séparation nette entre les fréquences bloquées et les fréquences transmises. Une valeur basse permet une séparation moins nette et ainsi, une transition progressive entre les fréquences bloquées et les fréquences transmises. Les réglages d'amortissement disponibles sont de 18, 24 ou 48 dB par octave.
Attention :
Lorsque le bouton FRONT est réglé sur FULL, le bouton FRONT dB/Oct n'a pas de fonction.
Premier réglage de l'amplificateur
Nous recommandons l'ordre suivant pour le premier réglage de l'amplificateur :
- Réglages pour les haut-parleurs raccordés
- Réglages pour le subwoofer raccordé
Sachant qu'il faut toujours procéder de la même manière, par exemple commencer par régler les aiguës, puis les graves.
Possibilités de réglage sur la télécommande (accessoires spéciaux)
Pour l'amplificateur GTA 270 DSP, la télécommande à câble GTA RC01 (1 101 210 001 001) est disponible en tant qu'accessoire. Elle vous permet de procéder aux réglages suivants :
- Dispositif de réglage DELAY
Ce qui permet de régler une temporisation sonore pour le haut-parleur gauche. Le dispositif de réglage possède 256 niveaux et chaque niveau correspond à une distance de 7 mm. La valeur maximale qu'il est possible de régler se situe environ à 1,8 mètre.
- Dispositif de réglage LEVEL et bouton BB/SHS
Ces dispositifs de réglage vous permettent de régler de manière individuelle la valeur de relèvement des graves. Vous disposez ici de deux options.
BB (Bass Boost) : permet de régler une valeur comprise entre 0 et 15 dB pour une fréquence de 45 Hz.
SHS (Sub Harmonic Synthesizer) : ce réglage se prête plus particulièrement à la musique avec seulement quelques teneurs en graves.
Indicateur de fonctionnement (PWR / PRO)
Lumière verte :
Étage de sortie en marche, fonctionnement normal.
Lumière rouge :
Étage de sortie coupé électroniquement en raison d'un défaut.
Caractéristiques techniques
| Mode stéréoPuissance max. | 2 x 140 W / 4 Ω Fig. 4, 5 |
| Mode MonoPuissance max. | 1 x 420 W / 4 Ω Fig. 6 |
| Mode stéréoPuissance max. | 2 x 200 W / 2 Ω Fig. 4, 5 |
| Mode stéréoPuissance RMS | 2 x 70 W / 4 Ω Fig. 4, 5 |
| Mode MonoPuissance RMS | 1 x 200 W / 4 Ω Fig. 6 |
| Mode stéréoPuissance RMS | 2 x 100 W / 2 Ω Fig. 4, 5 |
| Bande passante 10 Hz – 30 000 Hz | |
| Rapport signal-bruit > 92 dB @ à la puissance RMS | |
| Rapport signal-bruit > 75 dB @ 1 W / 1 kHz | |
| Taux de distorsion(RMS) | < 0,05 % |
| Stabilité | 2 Ω (4 Ω en mode « ponté ») |
| Sensibilité d'entrée | 0,2 V – 5 V |
| Filtre passe-bas(passe-bas) | 50 Hz – 5 000 Hz |
| Filtre passe-haut(passe-haut) | 50 Hz – 5 000 Hz |
| Filtre Subsonic | 0 Hz – 80 Hz |
| Limiteur ducompresseur | 10 dB |
| DimensionsL x H x P (mm)L x H x P (") | 263 x 54 x 19810.4 x 2.1 x 7.8 |
Recyclage et élimination
Veuillez utiliser les systèmes mis à votre disposition pour le renvoi et la collecte des produits en vue de leur élimination.
Sous réserve de modifications.
