GEBRUIKSAANWIJZING Santa Cruz 370 BLAUPUNKT

Bedieningshandleiding

Bruksanvisning

Kort indrukken: displayhelderheid instellen Lang indrukken: display uitschakelen

Bij geplaatste microSD-kaart met navigatiedata: Kort indrukken: navigatie starten

Tijdens navigatiefunctie: menu van de actieve bron oproepen

Lang indrukken: display uitschakelen

Toets MENU

Kort indrukken: hoofdmenu oproepen

In het hoofdmenu; menu van de actieve bron oproepen

Lang indrukken: Bluetooth®-functie direct oproepen

③ Draai-/drukknop

Kort indrukken: apparaat inschakelen

In bedrijf: audiobron onderdrukken (mute)

Lang indrukken: apparaat uitschakelen Draaien: volume instellen

④ Infrarood-ontvanger voor de afstandsbediening

Microfoon

Afdekklep

⑦ Reset-toets

Toegang alleen bij geopende afdekking

Oorspronkelijke fabrieksinstellingen van het apparaat weer instellen.

Let op! Alle persoonlijke instellingen gaan verloren!

microSD-kaartlezer

Toegang alleen bij geopende afdekking

De kaartlezer ondersteunt microSD-kaarten waarop audio-/videobestanden of navigatiedata opgeslagen kunnen zijn.

⑨ AV-IN-bus

Toegang alleen bij geopende afdekking

10 USB-bus

Toegang alleen bij geopende afdekking

⑪ Touchscreen bedieningsinterface

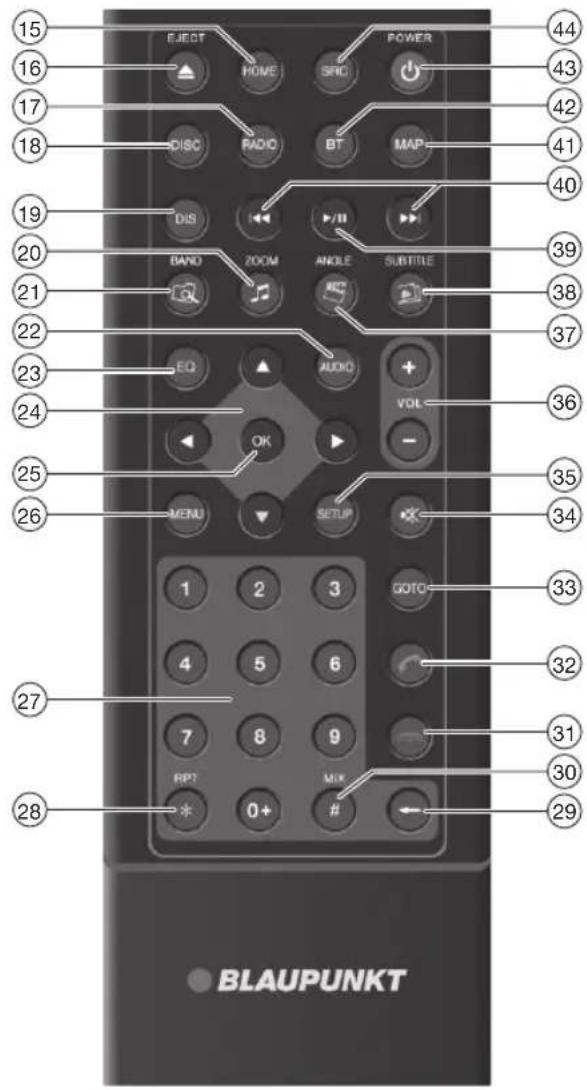

Bedieningselementen – Afstandsbediening

15 16 17 18 19 20 21 22 23 24 25 26 EJEDT HOME SPC POWER DISC RADIO BT MAP DIS VII BAND ZOOM ANGLE SUBTITLE EQ AUDIO + VOL OK - MENU SETUP 1 2 3 GOTO 33 4 5 6 32 7 8 9 31 RPT MIX 27 28 * 0+

←

30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

15 Toets HOME

Hoofdmenu oproepen

In het hoofdmenu: menu van de actieve bron oproepen

16 Toets ▲ / EJECT

Niet gebruikt

17 Toets RADIO

Radioweergave starten

18 Toets DISC

Niet gebruikt

19 Toets DIS

Kort indrukken: displayhelderheid instellen

Lang indrukken: display uitschakelen

20 Toets / ZOOM

Overzicht van de audiobestanden oproepen

Beelduitsnede vergroten

②1 Toets BAND

Mapoverzicht oproepen

Golfgebied/geheugenniveau selecteren

22 Toets AUDIO

Niet gebruikt

23 Toets EQ

Equalizer-menu oproepen

24 Toets◄/►/ ▲ ▼

In menu's/lijsten navigeren

Zender handmatig instellen (▲ /▼)

Opgeslagen zender oproepen (◀)

25 Toets OK

Selectie bevestigen

26 Toets MENU

Map-/bestandslijst weergeven

⑳ Cijfertoetsen 0 - 9

28 Toets*/RPT

Herhaalfunctie

29 Toets

Laatste teken van invoer wissen

30 Toets# / MIX

Willekeurige weergave

31 Toets

Gesprek beëindigen/afwijzen

③2 Toets

Oproep accepteren

33 Toets GOTO

Titel, paragraaf, film resp. looptijd direct selecteren

34 Toets

Audiobron onderdrukken

35 Toets SETUP

Instellingenmenu oproepen

36 Toets VOL + / -

Volume instellen

37 Toets / ANGLE

Overzicht van de film oproepen

38 Toets / SUBTITLE

Overzicht van de foto's oproepen

39 Toets▶/II

In menu's navigeren en instellingen veranderen

40 Toets/

Titel, hoofdstuk, film selecteren

Snelle zoekdoorloop

41 Toets MAP

Navigatie starten

42 Toets BT

Bluetooth-bedrijf starten

43 Toets ⏻ / POWER

Apparaat in-/uitschakelen

44 Toets SRC

Bron selecteren

Inhoud

Veiligheidsinstructies 80

Gebruikte symbolen 80

Verkeersveiligheid 80

Algemene veiligheidsinstructies 80

Conformiteitsverklaring 80

Reinigingsinstructies 80

Afvoerinstructies 80

Leveringsomvang 81

In bedrijf nemen 81

In-/uitschakelen 81

Volume 81

Home (Hoofdmenu) 81

Ontvangstregio instellen 81

Radioweergave 82

Radioweergave starten 82

Geheugenniveau kiezen 82

Zenders instellen 82

Zenders handmatig opslaan 82

Zenders automatisch programmeren (Travelstore) 82

Zenders kort weergeven 82

RDS in-/uitschakelen 82

REG-functie (regionale programma's) in-/uitschakelen 83

AF-functie (alternatieve frequenties) in-/uitschakelen 83

Zoekgevoeligheid instellen 83

Programmatype selecteren en zoekdoorloop starten 83

Voorrang voor verkeersberichten in-/uitschakelen 83

Navigatie (alleen bij apparaten met navigatie) ..... 83

Navigatiedata laden 83

Downloaden van kaartgegevens 83

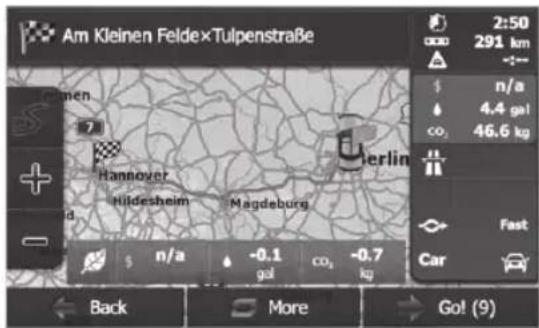

Navigatie starten 83

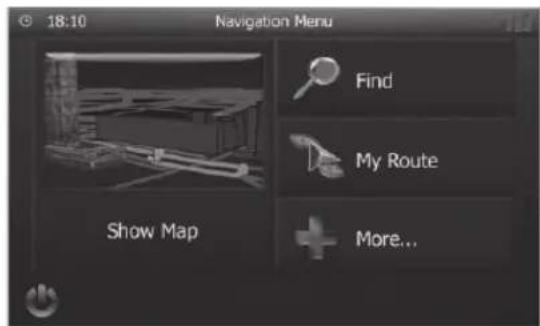

Eerste inbedrijfname 84

Bestemming invoeren 84

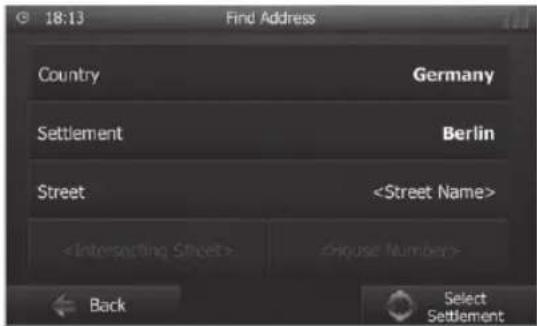

Adressen 84

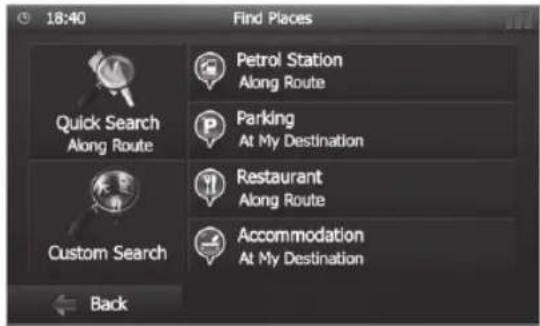

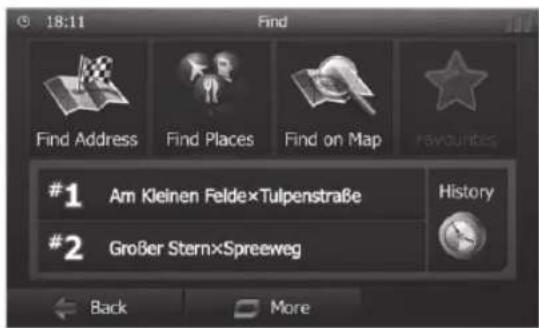

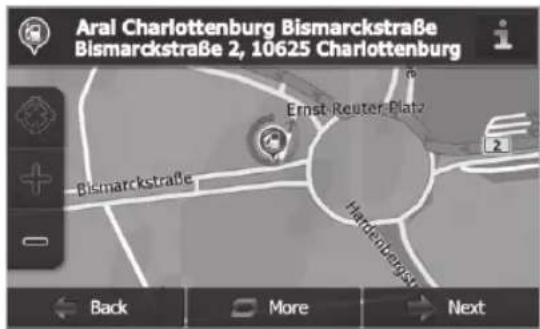

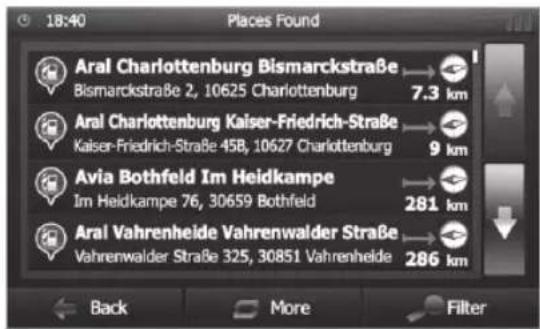

Bijzondere bestemmingen - Points of Interest ..... 85

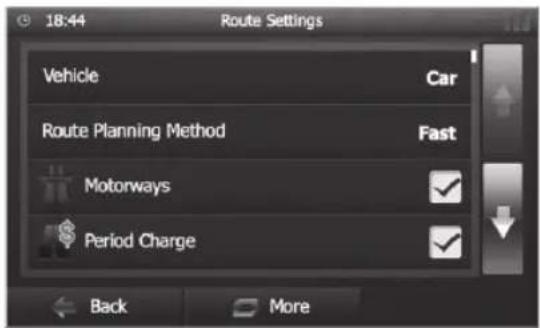

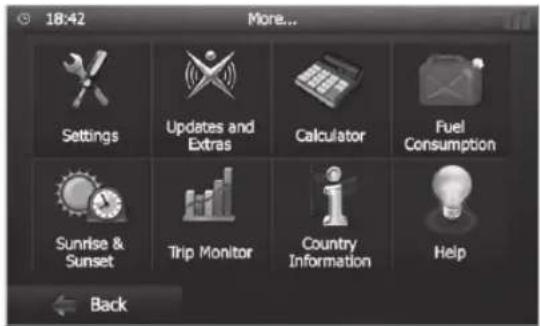

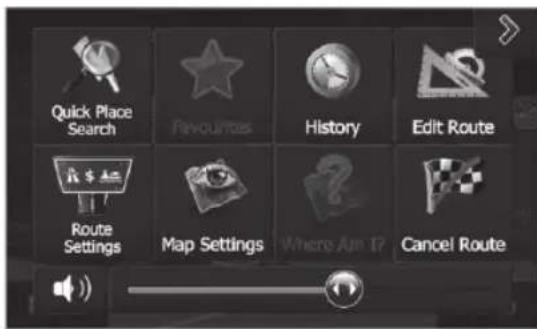

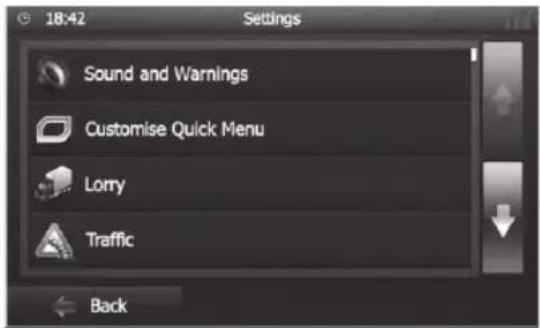

Routeopties instellen 86

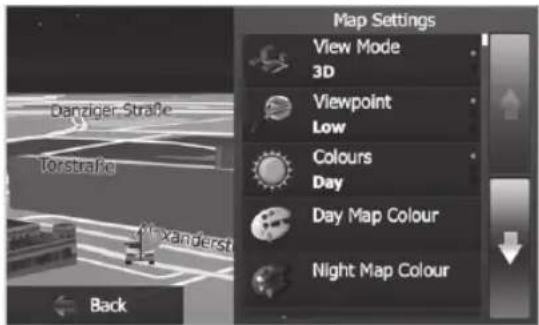

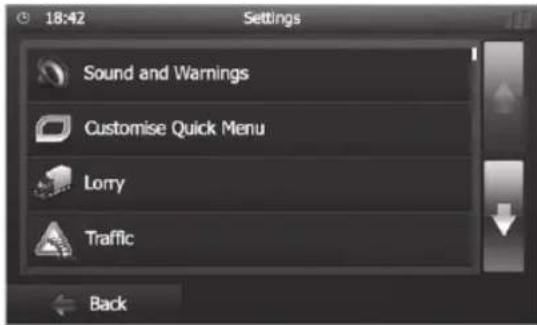

Kaartinstellingen 86

Mediaweergave USB/microSDHC 87

Basisinformatie 87

USB-datadrager 87

microSDHC-kaarten 87

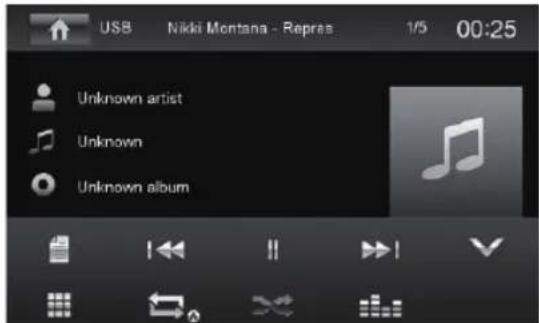

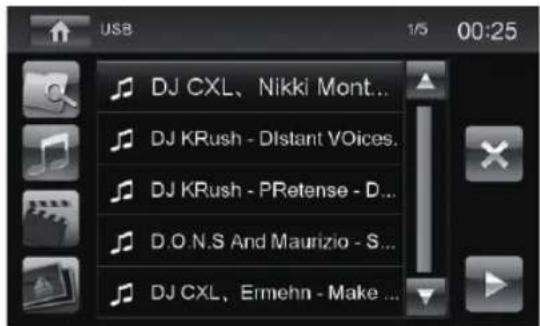

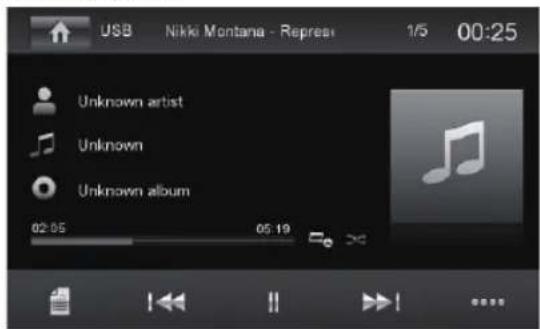

Audioweergave van USB of microSDHC 88

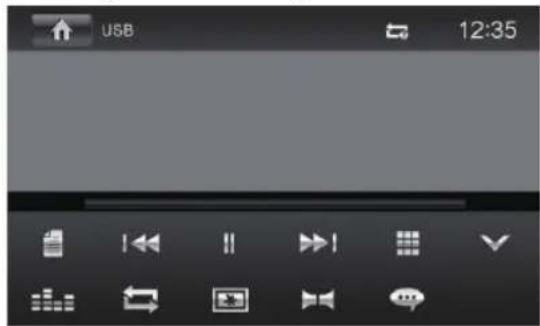

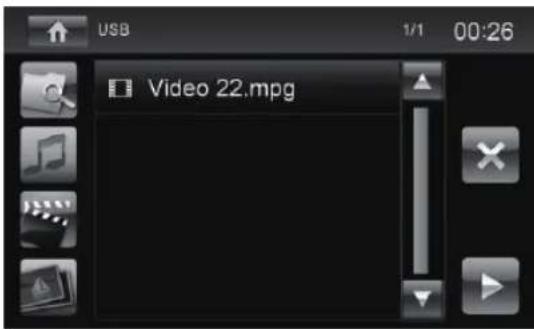

Videoweergave van USB of microSDHC 89

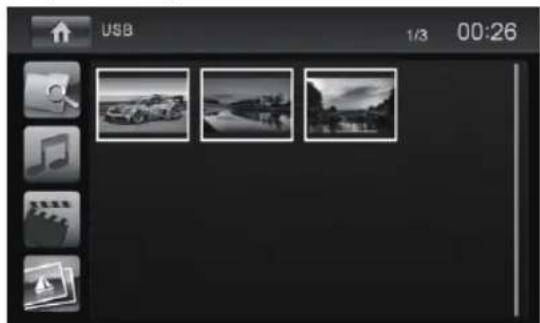

Beeldweergave van USB of microSDHC 89

Bluetooth-bedrijf 90

Bluetooth-bedrijf starten 90

Bluetooth-apparaten koppelen 90

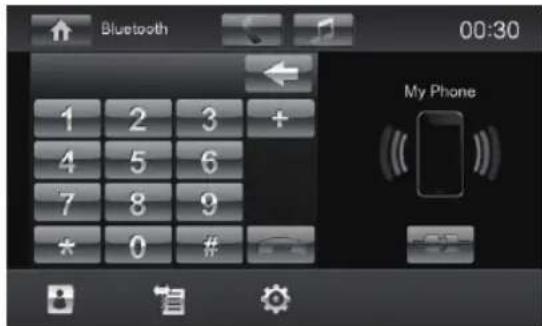

Telefoonfunctie - Bluetooth 90

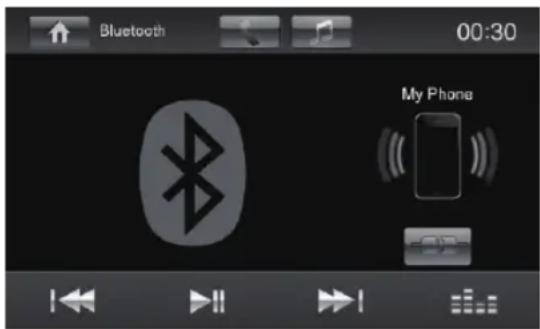

Audioweergave - Bluetooth 91

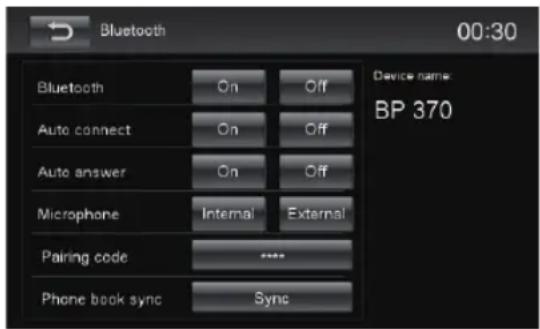

Bluetooth-instellingen 91

Externe audio-/videobronnen 92

AV-IN-bus 92

Video-ingang 92

Externe monitor 92

Klankinstellingen 92

Volumeverdeling (fader/balans) 92

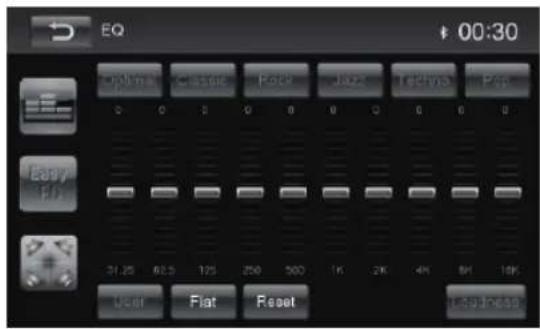

Equalizer 93

Basisinstellingen 93

Algemeen 93

Klankkleur 94

Tijd....94

Taal 94

Bluetooth 94

Volume 94

Nuttige informatie 94

Garantie 94

Service 94

Aansluitschema 313

Bijlage 314

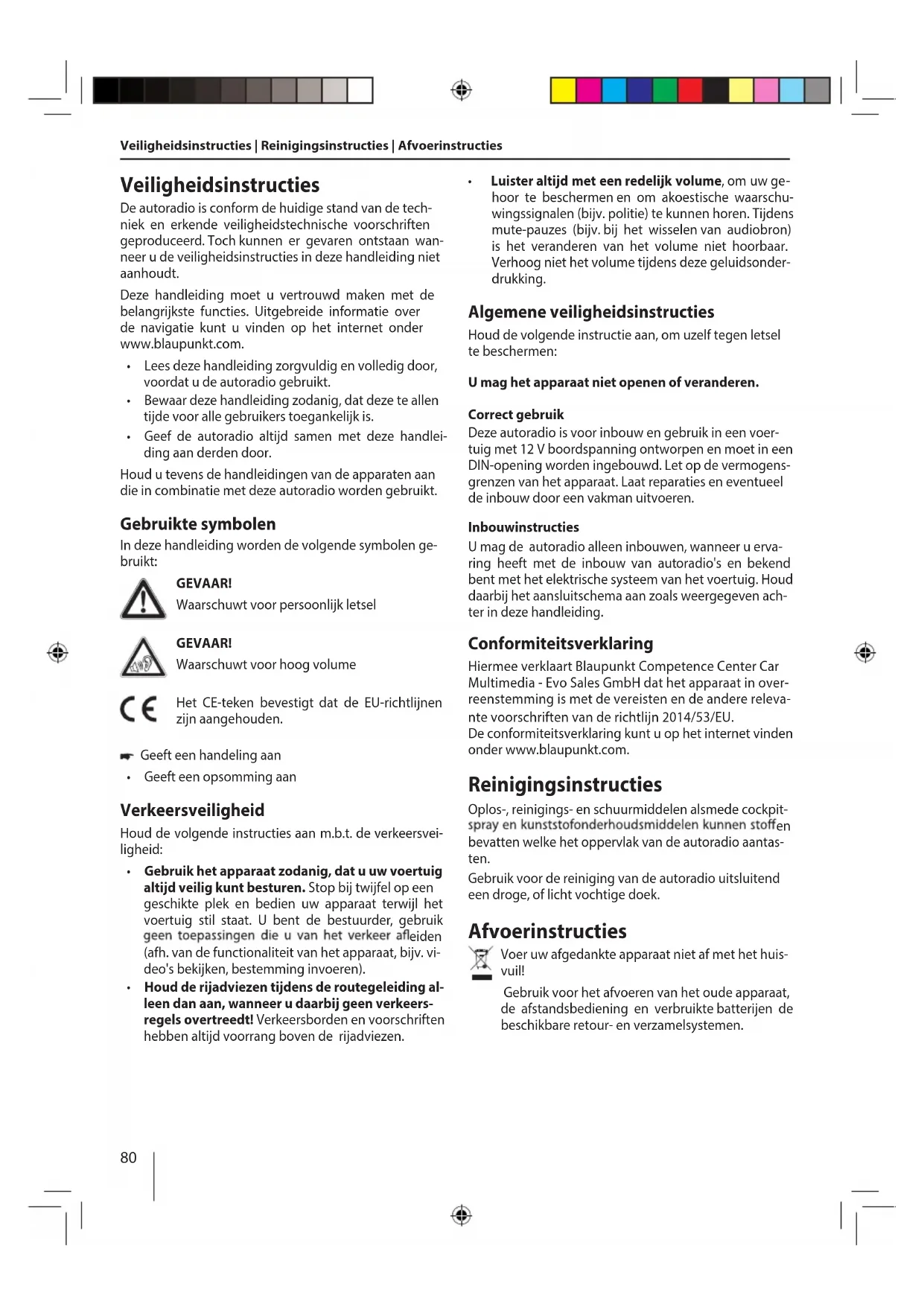

Veiligheidsinstructies | Reinigingsinstructies | Afvoerinstructies

Veiligheidsinstructies

De autoradio is conform de huidige stand van de techniek en erkende veiligheidstechnische voorschriften geproduceerd. Toch kunnen er gevaren ontstaan wanneer u de veiligheidsinstructies in deze handleiding niet aanhoudt.

Deze handleiding moet u vertrouwd maken met de belangrijkste functies. Uitgebreide informatie over de navigatie kunt u vinden op het internet onder www.blaupunkt.com.

• Lees deze handleiding zorgvuldig en volledig door, voordat u de autoradio gebruikt.
• Bewaar deze handleiding zodanig, dat deze te allen tijde voor alle gebruikers toegankelijk is.
• Geef de autoradio altijd samen met deze handleiding aan derden door.

Houd u tevens de handleidingen van de apparaten aan die in combinatie met deze autoradio worden gebruikt.

Gebruikte symbolen

In deze handleiding worden de volgende symbolen gebruikt:

GEVAAR!

Waarschuwt voor persoonlijk letsel

GEVAAR!

Waarschuwt voor hoog volume

Het CE-teken bevestigt dat de EU-richtlijnen zijn aangehouden.

Geeft een handeling aan

• Geeft een opsomming aan

Verkeersveiligheid

Houd de volgende instructies aan m.b.t. de verkeersveiligheid:

• Gebruik het apparaat zodanig, dat u uw voertuig altijd veilig kunt besturen. Stop bij twijfel op een geschikte plek en bedien uw apparaat terwijl het voertuig stil staat. U bent de bestuurder, gebruik geen toepassingen die u van het verkeer afleiden (afh. van de functionaliteit van het apparaat, bijv. video's bekijken, bestemming invoeren).
• Houd de rijadviezen tijdens de routegeleiding alleen dan aan, wanneer u daarbij geen verkeersregels overtreedt! Verkeersborden en voorschriften hebben altijd voorrang boven de rijadviezen.

- Luister altijd met een redelijk volume, om uw gehoor te beschermen en om akoestische waarschuwingssignalen (bijv. politie) te kunnen horen. Tijdens mute-pauzes (bijv. bij het wisselen van audiobron) is het veranderen van het volume niet hoorbaar. Verhoog niet het volume tijdens deze geluidsonderdrukking.

Algemene veiligheidsinstructies

Houd de volgende instructie aan, om uzelf tegen letsel te beschermen:

U mag het apparaat niet openen of veranderen.

Correct gebruik

Deze autoradio is voor inbouw en gebruik in een voertuig met 12 V boordspanning ontworpen en moet in een DIN-opening worden ingebouwd. Let op de vermogensgrenzen van het apparaat. Laat reparaties en eventueel de inbouw door een vakman uitvoeren.

Inbouwinstructies

U mag de autoradio alleen inbouwen, wanneer u ervaring heeft met de inbouw van autoradio's en bekend bent met het elektrische systeem van het voertuig. Houd daarbij het aansluitschema aan zoals weergegeven achter in deze handleiding.

Conformiteitsverklaring

Hiermee verklaart Blaupunkt Competence Center Car Multimedia - Evo Sales GmbH dat het apparaat in overreenstemming is met de vereisten en de andere relevante voorschriften van de richtlijn 2014/53/EU.

De conformiteitsverklaring kunt u op het internet vinden onder www.blaupunkt.com.

Reinigingsinstructies

Oplos-, reinigings- en schuurmiddelen alsmede cockpit spray en kunststofonderhoudsmiddelen kunnen stoffen bevatten welke het oppervlak van de autoradio aantasten.

Gebruik voor de reiniging van de autoradio uitsluitend een droge, of licht vochtige doek.

Afvoerinstructies

Voer uw afgedankte apparaat niet af met het huisvuil!

Gebruik voor het afvoeren van het oude apparaat, de afstandsbediening en verbruikte batterijen de beschikbare retour- en verzamelsystemen.

Leveringsomvang

In de leveringsomvang zijn inbegrepen:

• Autoradio
  • Afstandsbediening (incl. batterij)
  • TMC tuner (alleen bij apparaten met Europa-navigatie)
• microSD-kaart met navigatiedata in microSD-kaart-sleuf (alleen bij apparaten met navigatie)
• GPS-antenne
  • Externe Bluetooth-microfoon
• Verkorte handleiding
• Montageframe
• Set bevestigingsmateriaal
  • Installatiemateriaal
  • Aansluitkabel

In bedrijf nemen

Let op

Transportborgschroeven

Verifieer dat voor de inbedrijfname van het apparaat de transportborgschroeven aan de bovenkant van het apparaat worden verwijderd.

In-/uitschakelen

In-/uitschakelen met de draai-/drukknop

Voor het inschakelen drukt u op de draai-/druk-knop③

Voor het uitschakelen houdt u de draai-/drukknop danger dan 2 seconden ingedrukt.

In-/uitschakelen via voertuigcontact

Wanneer de autoradio is verbonden met het voertuigcontact en het niet met de draai-/drukknop uitgeschakeld, dan wordt het via het contact uit-resp. ingeschakeld.

Volume

Volume instellen

Het volume kan in stappen van 0 (uit) tot 50 (maximaal) worden ingesteld.

Draai aan de draai-/drukknop, om het volume te veranderen.

Autoradio geluid onderdrukken (mute)

Druk kort op de draai-/drukknop om het apparaat te onderdrukken, resp. om het vorige volume weer te activeren.

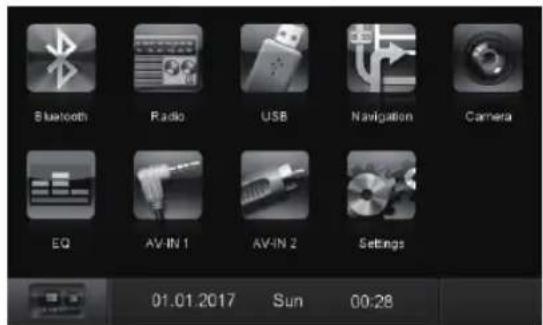

Home (Hoofdmenu)

In het hoofdmenu kunt u door op een knop te drukken op het touchscreen de verschillende bronnen en weergavesoorten oproepen.

Druk op de toets MENU ③ - Of -

Druk in de actuele bron op de knop [↑]. Het hoofdmenu wordt weergegeven.

Bluetooth Radio USB Navigation Camera EQ AV-IN 1 AV-IN 2 Settings 01.01.2017 Sun 00:28

Zolang u geen nieuwe audiobron kiest, wordt de laatste actieve audiobron weergegeven.

Opmerking:

De in deze handleiding weergegeven afbeeldingen moeten de toelichtingen ondersteunen en kunnen in detail van uw apparaat afwijken.

Ontvangstregio instellen

Deze autoradio is gemaakt voor gebruik in verschillende regio's met verschillende frequentiebereiken en zender-technologieën. Af fabriek is de ontvangstregio "Europa (FM/AM)" ingesteld. Gebruikt u de autoradio buiten Europa, bijv. in de VS of Azië, dan moet u eventueel eerst een geschikte ontvangstregio instellen.

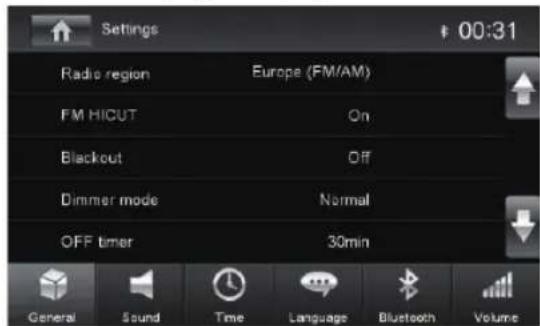

Druk daarvoor in het hoofdmenu op knop [Settings] (Instelling).

Het instellingenmenu wordt weergegeven.

Druk in het onderste deel van het instellingenmenu op de knop [General] (Algemeen).

Achter "Radio region" (Radio regio) wordt de actuele instelling weergegeven.

Druk tweemaal kort (dubbelklik) op de knop [Radio region] (Radio regio), om de lijst met beschikbare ontvangstregio's weer te geven.

Kies de gewenste ontvangstregio door middel van dubbelklikken.

De lijst verdwijnt, de geselecteerde ontvangstregio is ingesteld.

Druk op de knop[↑].

Het hoofdmenu wordt weer weergegeven.

Radioweergave

Radioweergave

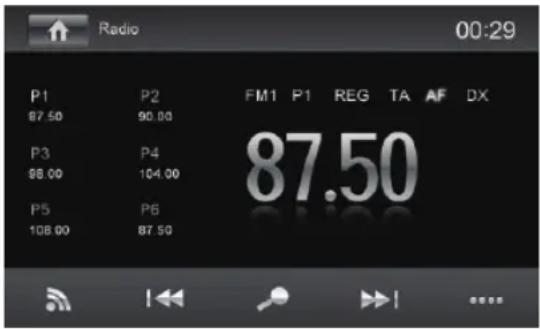

Radioweergave starten

Druk in het hoofdmenu op de toets [Radio .] Het radio-weergavemenu wordt weergegeven.

Radio 00:29 P1 P2 FM1 P1 REG TA AF DX 87.50 90.00 P3 P4 87.50 88.00 104.00 P5 P6 108.00 87.50

Geheugenniveau kiezen

Er staan verschillende geheugenniveaus en golfgebieden ter beschikking. Op elk geheugenniveau kunnen maximaal 6 zenders worden geprogrammeerd.

Druk net zo vaak op de knop [💡] tot het gewenste geheugenniveau wordt weergegeven.

Druk één of enkele keren kort op de knop [◀] resp. [▶] om de frequentie stapsgewijs te wijzigen.

Zenderfrequentie direct invoeren

Wanneer u de frequentie van de gewenste zender kent, kunt u deze via het touchscreen direct invoeren.

Druk op de knop [......], om verdere bedieningsopties te weer te geven.
Druk op de knop [■■].

Een cijferveld voor invoer van de frequentie wordt weergegeven.

Voer de frequentie in van de gewenste zender m.b.v. het cijferveld.
Druk op de knop [OK .]

Het radioweergavemenu wordt weergegeven, de zender van de ingevoerde frequentie weergegeven.

Zoekafstemming starten

Druk op de knop [I◄◄]resp. [►geburende ca. 2 seconden, om de zoekafstemming te starten.

De eerstvolgende ontvangbare zender wordt ingesteld.

Opmerking:

Voor de ontvangstregio Europa: in het golfgebied FM worden bij ingeschakelde voorrang voor verkeersinformatie alleen verkeersinformatiezenders ingesteld.

Zenders handmatig opslaan

Kies met de knoppen [de]gewenste geheugenniveaus.
Stel de gewenste zender in.
Druk op één van de geheugentoetsen P1 P6[ ] gedurende ca. 2 seconden, om de actuele zender voor de toets op te slaan.

De zender wordt opgeslagen.

Zenders automatisch programmeren (Travelstore)

Met Travelstore kunt u de 6 sterkste zenders van de regio automatisch zoeken en op het actuele geheugenniveau opslaan. Eerder opgeslagen zenders van dit geheugenniveau worden hierbij gewist.

Kies een geheugenniveau.
Druk op de knop [……], om verdere bedieningsopties te weer te geven.
Druk op de knop [TS]

De tuner begint met een automatische zoekafstemming. Wanneer het opslaan is voltooid, wordt de zender op geheugenpositie 1 van het eerder gekozen geheugenniveau weergegeven.

Opmerking:

Voor de ontvangstregio Europa: bij ingeschakelde voorrang voor verkeersinformatie worden uitsluitend verkeersinformatiezenders opgeslagen.

Zenders kort weergeven

Met de scan-functie kunt u alle ontvangbare zenders van het actuele golfgebied enkele seconden kort weergeven.

Druk op de knop [ ]

De scan-zoekdoorloop zoekt in het actuele golfgebied naar zenders. Elke ontvangbare zender wordt daarbij enkele seconden kort weergegeven.

Door nogmaals op de knop [+] te drukken wordt de weergegeven zender gekozen en weergegeven.

RDS in-/uitschakelen

In de ontvangstregio Europa zenden veel FM-zenders naast hun programma tevens een RDS-signaal (Radio Data System) uit, dat extra functies, zoals bijv. de weergaven van de zendernaam in het display mogelijk maakt.

Druk op de knop [......], om verdere bedieningsopties te weer te geven.
Druk op de knop [RDS], om de RDS-werking inresp. uit te schakelen.

Wanneer de RDS-functie is ingeschakeld, wordt RDS wit weergegeven.

Druk op de knop [V], om de extra bedieningsopties te onderdrukken, of wacht u tot deze automatisch onderdrukt worden.

REG-functie (regionale programma's) in-/uitschakelen

Sommige RDS-zenders verdelen hun programma op bepaalde tijden in regionale programma's met verschillende inhoud. Bij ingeschakelde REG-functie schakelt de autoradio alleen naar alternatieve frequenties van de ingestelde zender, wanneer op die zender hetzelfde regionale programma wordt uitgezonden.

Druk op de knop IREG ,lom de REG-functie in- resp. uit te schakelen.
Wanneer de REG-functie is ingeschakeld, wordt REG wit weergegeven.

AF-functie (alternatieve frequenties) in-/uitschakelen

Wanneer de AF-functie is geactiveerd, dan schakelt de radio automatisch naar de beste ontvangbare frequentie van de ingestelde zender.

Druk op de knop AF, dm de AF-functie in-, resp. uit te schakelen.

Wanneer de AF-functie is ingeschakeld, wordt AF wit weergegeven.

Zoekgevoeligheid instellen

De zoekgevoeligheid bepaalt of de automatische zoekafstemming alleen sterke zenders, of ook zwakkere zenders, eventueel met ruis, vindt.

Druk op de knop [LO] resp. [DX], om de gevoeligheid van de zoekafstemming in te stellen.

Wanneer LO wordt weergegeven, worden bij de zoekdoorloop alleen zenders met een sterk signaal gevonden.

Wanneer DX wordt weergegeven, worden bij de zoekdoorloop zenders met sterke en zwakke signalen gevonden.

Programmatype selecteren en zoekdoorloop starten

Met de PTY-functie kunt u een programmatype kiezen en zo gericht naar zenders zoeken, die bijvoorbeeld rockmuziek of sportprogramma's uitzenden.

Druk op de knop [……], om verdere bedieningsopties te weer te geven.

Druk op de knop [PTY ,] om de programmatypen weer te geven.

Blader met [▼]/ [▲]dor de lijst en druk op het gewenste programmatype, om dit te selecteren.

Druk op de knop PTY om de PTY-zoekdoorloop te starten.

Wanneer een zender een programma met het ge- wenste programmatype uitzendt, dan wordt deze zender weergegeven.

Voorrang voor verkeersberichten in-/uitschakelen

In de ontvangstregio Europa kan een FM-zender verkeersberichten markeren m.b.v. een RDS-signaal. Wanneer de voorrang voor verkeersberichten is ingeschakeld, wordt een verkeersbericht automatisch doorgegeven, ook wanneer de autoradio op dat moment niet in radio-weergave staat.

Druk op de knop [A],om de voorrang voor verkeersberichten in- resp. uit te schakelen.

Wanneer de voorrang voor verkeersberichten is ingeschakeld, wordt TA wit weergegeven.

Navigatie (alleen bij apparaten met navigatie)

Navigatiedata laden

De navigatiesoftware en kaarten bevinden zich op een microSD-kaart. Bij apparaten met navigatie wordt het apparaat met de microSD-kaart in een microSD-kaartsleuf uitgeleverd. Om de navigatie te kunnen gebruiken, moet de microSD-kaart in de kaartsleuf zijn geplaatst.

Belangrijke opmerking:

De kaartlezer ondersteunt microSD-kaarten waarop audio-/videobestanden of navigatiedata opgeslagen kunnen zijn. Op de microSD-kaart voor de navigatie mogen zich behalve de navigatiedata geen andere data bevinden.

Open de afdekklep ⑥ onder de draai-/drukknop.

Schuif de microSD-kaart met bedrukte zijde naar links (afgevlakte hoek naar boven) en de contacten naar voren in de kaartsleuf ^8 , totdat deze borgt.

Downloaden van kaartgegevens

Om voor u bij aanschaf van het apparaat de laatste stand van het kaartmateriaal te garanderen, bestaat 30 dagen na de eerste GPS-plaatsbepaling de mogelijkheid via de internetpagina www.naviextras.com eenmalig en kosteloos de meest actuele kaartgegevens op de standaard microSD-kaart te downloaden.

Later kunt u hier altijd nieuw kaartmateriaal aanschaffen tegen een vergoeding.

Belangrijke opmerking:

Bij verlies of beschadiging van de microSD-kaart gaat de daaraan gekoppelde navigatielicentie verloren. In dat geval moet de licentie, samen met een nieuwe microSD-kaart opnieuw worden aangeschaft.

Navigatie starten

Druk in het hoofdmenu op Navigation (Navigatie), om de navigatie te starten.

Het navigatiemenu wordt weergegeven. Wanneer u de navigatie voor de eerste keer start, wordt de configuratie-assistent weergeven.

Navigatie

Eerste inbedrijfname

Wanneer u de navigatie voor de eerste keer start, wordt een configuratie-assistent gestart, die de basisinstellingen van de navigatie uitvoert.

Stel de taal voor de navigatie in. Dit kan een andere taal zijn dan voor de andere functies van het apparaat.
Bevestig de keuze met [√].

De eindgebruikerslicentie-overeenkomst wordt weergegeven.

Lees de eindgebruikerslicentie-overeenkomst. Wanneer u akkoord gaat met de bepalingen, druk dan op [√].

De configuratie-assistent wordt gestart.

Druk op [√] om verder te gaan.
Kies een stem voor de gesproken mededelingen van de navigatie. Er zijn verschillende stemmen voor de talen beschikbaar.
Bevestig de keuze met [√].
Leg het tijdformaat en de eenheden voor de navigatie vast. Druk aansluitend op [√].

Op het volgende scherm kunt u uw voorkeursroute-instellingen maken.

Wijzig de keuzes eventueel door op de getoonde menu-opties te drukken.
Druk op [√], wanneer u de instellingen heeft aangepast.
Druk op [ √ ], guratie af te sluiten.

Het navigatiemenu wordt weergegeven.

U heeft verschillende mogelijkheden, bestemmingen in te voeren: via het adres, als bijzondere bestemming uit de database van bijzondere bestemmingen. Bijzondere bestemmingen zijn bijv. bezienswaardigheden, musea, stadions, , tankstations.

Adressen

Open het navigatiemenu.
Druk op Find (Zoeken).

Het menu voor bestemmingsinvoer wordt weergegeven.

Druk op Find Address (Adres zoeken).

Het menu voor adresinvoer wordt weergegeven.

Voer na elkaar het land, de stad en de straat alsmede kruising of huisnummer in. Druk daarvoor op de betreffende opties in het menu voor invoer van het adres.

Een menu voor tekstinvoer wordt weergegeven.

Voer het gewenste doel in m.b.v. het toetsenbord. Met elke letter die u invoert wordt de invoer in de invoerregel automatisch aangevuld.
Wanneer de naam van de gewenste bestemming in de adresregel wordt weergegeven, druk dan op de knop [ √ ].

Navigatie

De geselecteerde bestemming wordt op de kaart weergegeven.

Druk op Next (Volgende), om de routegeleiding te starten.

De berekening van de route begint. Afhankelijk van de afstand tussen start en bestemming kan de route-berekening enige tijd duren.

Na afronding van de routeberekening worden de parameters van de route zoals afstand en tijd weergegeven. Daarnaast wordt het totale routeverloop op de kaart weergegeven.

Am Kleinen Feldex Tulpenstraße 2:50 291 km - n/a 4.4 gal CO₂ 46.6 kg Hannover Hildesheim Magdeburg Merlin Fast Car n/a -0.1 CO₂ -0.7 kg Back More Go! (9)

Druk op Go! (Vertrek!), om de routegeleiding te starten.

Bijzondere bestemmingen - Points of Interest

Open het navigatiemenu.
Druk op [Find] (Zoeken).

Het menu voor bestemmingsinvoer wordt weergegeven.

18:11 Find Find Address Find Places Find on Map #1 Am Kleinen Felde×Tulpenstraße #2 Großer Stern×Spreeweg History Back More

Druk op Find Places (Plaatsen zoeken).

Het bijzondere bestemmingen menu wordt weergegeven.

bierende datéen van de vier voorgedefi gorieën Petrol station (Tankstation), Parking (Parkeren), Restaurant en Accommodation (Accommodatie) een bijzondere bestemming selecteren of zelf zoeken.
Druk bijv. op [Petrol Station] (Tankstation), om snel een tankstation te vinden.

Er wordt een lijst met tankstations in de omgeving van het voertuig weergegeven. De tankstations zijn daarbij gesorteerd naar afstand tot het voertuig.

Kies een tankstation uit de lijst door op een positie in de lijst te drukken.

Het tankstation wordt op de kaart weergegeven.

Druk op [Next (Volgende). Het routeverloop en de routedata worden weergegeven.
Druk op Go! (Vertrek!), om de routegeleiding te starten.

Navigatie

Routeopties instellen

In de routeopties worden voertuigtype, de soort route (snel, kort, dynamisch) alsmede parameters ingesteld die het apparaat nodig heeft om de route volgens uw vereisten te berekenen.

U stelt deze route-opties in bij de eerste configuratie van de navigatie, maar kunt deze echter voor elke routegeleiding veranderen.

Routeopties voor de routegeleiding aanpassen

Roep het navigatiemenu op.

Druk op More... (Meer...).

Druk op Settings (Instellingen).

Het instellingenmenu voor de navigatie wordt weergegeven.

Druk op de knop [,m] de tweede pagina weer te geven.

Druk op Route Settings (Route-Instellingen). De route-instellingen worden weergegeven.

Wijzig eventueel de instellingen.
Druk net zo vaak op Back (Jerug) totdat het navigatiemenu weer wordt weergegeven.

Routeopties tijdens de routegeleiding veranderen

Druk tijdens een routegeleiding op de knop[ More ] (Meer).

De route-instellingen worden weergegeven.

Wijzig eventueel de instellingen.
Druk op Back (Terug).

De routegeleiding wordt weer getoond.

Kaartinstellingen

Met de kaartinstellingen kunt u de weergavemodus (2D of 3D), de kijkhoek van de kaart, de kleuren alsmede de weergave van gebouwen en oriëntatiepunten op de kaart instellen. Daarnaast kunt u voor categorieën van bijzondere bestemmingen instellen of deze op de kaart moeten worden weergegeven, bijv. garages, cafés, restaurants.

Roep het navigatiemenu op.
Druk op [More...] (Meer...).
Druk op Settings (Instellingen).

Het instellingenmenu voor de navigatie wordt weergegeven.

Druk op de knop [,m] de tweede pagina weer te geven.
Druk op [Map Settings] (Kaartinstellingen).

Navigatie | Mediaweergave USB/microSDHC

De kaartinstellingen worden weergegeven.

Map Settings View Mode 3D Viewpoint Low Colours Day Day Map Colour Night Map Colour Danziger Straße Torstraße Xanderst Back

Wijzig eventueel de instellingen.
Druk net zo vaak op [Back] Terug) totdat het navigatiemenu weer wordt weergegeven.

Opmerking:

U kunt de kaartinstellingen ook tijdens de routegeleiding veranderen:

Druk tijdens een routegeleiding op de knop[ More ] (Meer).
Druk op Map Settings (Kaartinstellingen).

De kaartinstellingen worden weergegeven.

Wijzig eventueel de instellingen.
Druk op Back (Terug).

De routegeleiding wordt weer getoond.

Mediaweergave USB/microSDHC

Basisinformatie

De weergave van films en foto's is vanwege veiligheidsredenen op de ingebouwde monitor alleen bij stilstaand voertuig en aangetrokken handrem toegestaan. De kabel "BRAKE" moet aan de handremaansluiting van het voertuig worden aangesloten (zie aansluitschema achter in deze handleiding). De filmweergave op een externe monitor is ook tijdens de rit mogelijk.

Opmerkingen:

- Blaupunkt kan niet garanderen dat de goede werking van alle USB-datadragers en microSD-kaart-en op de markt.

Houdt bij het voorbereiden van een MP3-/WMA-datadra- ger de volgende instructies aan:

- Benaming van titels en mappen:

- Max. 32 tekens zonder de extensie ".mp3" resp. ".wma" (bij meer tekens vermindert het aantal door de autoradio herkenbare titels en mappen)

• USB-formaat/-bestandssysteem: Mass Storage Device (massageheugen) / FAT/FAT16/FAT32
- microSD-kaarten-bestandsysteem: FAT/FAT16/FAT32
• Extensie van audiobestanden:

- .MP3 voor MP3-bestanden

- .WMA voor WMA-bestanden

• WMA-bestanden alleen zonder Digital Rights Management (DRM) en aangemaakt met Windows Media® Player vanaf versie 8
  • MP3-ID3-tags: versie 1 en 2
• Bitrate voor het aanmaken van audiobestanden:

- MP3: 32 tot 320 kbps

- WMA: 32 tot 192 kbps

• Maximale aantal bestanden en mappen:

• USB-medium: max. 10.000 entries
• microSD-kaarten: max. 10.000 bestanden.

USB-datadrager

Dit apparaat beschikt over een USB-aansluiting onder de afdekklep op het front van het apparaat.

USB-datadrager aansluiten

Open de afdekklep ⑥ onder de draai-/drukknop.
Steek de USB-datadrager in de USB-bus 10.

Het apparaat schakelt automatisch over naar USB-bedrijf. De data worden ingelezen, de weergave begint met het eerste mediabestand dat het apparaat herkend.

USB-datadrager verwijderen

Schakel de autoradio uit.
Trek de USB-datadrager los.

microSDHC-kaarten

Dit apparaat beschikt over een microSDHC-kaartsleuf onder de afdekklep op het front van het apparaat.

microSDHC-kaart insteken

Open de afdekklep ⑥ onder de draai-/drukknop.
Schuif de microSDHC-kaart met bedrukte zijde naar links (afgevlakte hoek naar boven) en de contacten naar voren in de kaartsleuf ⑧, totdat deze borgt.

Het apparaat schakelt automatisch over naar microSDHC-bedrijf. De data worden ingelezen, de weergave begint met het eerste mediabestand dat het apparaat herkend.

microSDHC-kaart verwijderen

Open eventueel de afdekklep⑥.
Druk op de microSDHC-kaart, tot deze ontgrendeld.
Trek de microSDHC-kaart uit de kaartsleuf⑧.

Mediaweergave USB/microSDHC

Audioweergave van USB of microSDHC

De principes van de audioweergave (MP3/WMA) van datadragers zijn voor alle bronnen identiek.

Kies via het hoofdmenu de gewenste bron.

Het apparaat schakelt over naar de geselecteerde bron en de weergave start.

Wanneer de weergave niet met de audioweergave start,

druk dan op de knop[ ],om over te schakelen naar de map/bestandslijst.

Druk op de knop [ ], om alle mappen en bestanden van de datadrager weer te geven.

-Of-

Druk op de knop [♪], om alle audiobestanden van de datadrager weer te geven.

DJ CXL, Nikki Mont.. DJ KRush - Distant VOices. DJ KRush - PRetense - D... D.O.N.S And Maurizio - S... DJ CXL, Ermehn - Make ...

[ ▲ ] Per pagina door de lijst bladeren.

[ ▼ ] Per pagina door de lijst bladeren.

[ ↑ ] Ga naar eerstvolgende bovenliggende map.

[ ▶ ] Geselecteerde map openen resp. titel starten.

-Of-

Twee keer kort (dubbelklikken) op de naam van de map / de titel drukken. De map wordt geopend / de titel wordt gestart.

[ × ] Map-/bestandslijst verlaten.

Wanneer u een titel heeft gestart, wordt het weergavemenu weergegeven.

[ ] Map-/bestandslijst weergeven.

[ I◀◀ ] Kort indrukken: titelselectie. Lang indrukken: snelle zoekdoorloop.

[II /▶] Weergave onderbreken en weer hervatten.

[▶▶] Kort indrukken: titelselectie. Lang indrukken: snelle zoekdoorloop.

[ ..... ] Verdere bedieningsopties weergeven.

Druk op [......], om verdere bedieningsopties van het weergavemenu weer te geven.

[ ■■ ] Toetsenbord laten weergeven, om het nummer van de gewenste titel direct in te voeren.

[ ⇌ ] Herhaalfunctie REPEAT starten en weer beeindigen.

De REPEAT-modus schakelt elke keer wan- neer op de knop [↔] wordt gedrukt.

Weergave REPEAT-modus
	Actuele titel herhalen
	Actuele map herhalen
	Alle titels van de datadrager herhalen

Wanneer de MIX-functie is ingeschakeld, wordt het symbool\×\ wit weergegeven.

De MIX-modus is afhankelijk van de gekozen herhaalfunctie REPEAT.

Weergave REPEAT-modus	MIX-modus
	Geen willekeurige weergave
	Titels van de actuele mappen in willekeurige volgorde weergeven
	Titels van de datadragers in willekeurige volgorde weergeven

[ ] Equalizer laten weergeven.

Videoweergave van USB of microSDHC

Kies via het hoofdmenu de gewenste bron.

Het apparaat schakelt over naar de geselecteerde bron en de weergave start.

Wanneer de weergave niet met de videoweergave start,

druk dan op de knop[ ]om over te schakelen naar de map/bestandslijst.

Druk op de knop [ ]om alle mappen en bestanden van de datadrager weer te geven.

- Of -

Druk op de knop[ ]om alle videobestanden van de datadrager weer te geven.

USB 1/1 00:26 Video 22.mpg

Opmerking:

Mappen en video's worden gekozen en gestart, net zoals hierna is beschreven voor audioweergave.

Wanneer u een film heeft uitgekozen, wordt de weergave gestart. Tijdens de filmweergave wordt het weergaveme-nu niet weergegeven.

Druk eenmaal kort op het touchscreen, om het weergavemenu weer te tonen.

Het weergavemenu wordt weergegeven.

USB 12:35

[ ] Map-/bestandslijst weergeven.

[1] Morsgleßteren.

[II /▶] Weergave onderbreken en weer hervatten.

[▶] Volselectefen.

[ ■■ ] Im-petsenveld voor directe keuze van fi resp. duur oproepen.

[ •••• ] Verdere bedieningsopties weergeven.

Druk op [......], om verdere bedieningsopties van het weergavemenu weer te geven.

USB 12:35

[ √ ] Extra bedieningsopties onderdrukken.

[ ] Equalizer laten weergeven.

[ ] Herhaalfunctie voor film of map in-/uitschakelen.

[ ] Beeld instellen.

Beeldweergave van USB of microSDHC

Kies via het hoofdmenu de gewenste bron.

Het apparaat schakelt over naar de geselecteerde bron en de weergave start.

Wanneer de weergave niet met de beeldweergave start,

druk dan op de knop[ ]om naar de map-/bestandenlijst over te schakelen.

Druk op de knop[ ],om alle mappen en bestanden van de datadrager weer te geven.

- Of -

Druk op de knop [ ]om alle foto's van de data-drager weer te geven.

Mappen en foto's worden gekozen en gestart, zoals is omschreven onder audioweergave.

Bluetooth-bedrijf

Bluetooth-bedrijf

U kunt via de Bluetooth®-functie mobiele telefoons en mediaweergave-apparaten koppelen met de autoradio.

Wanneer u een mobiele telefoon koppelt met de autoradio, kunt u telefoongesprekken voeren met de ingebouwde handsfree functie. U kunt gebruik maken van de lijsten met gekozen nummers en het telefoonboek van de gekoppelde mobiele telefoon.

Wanneer het verbonden Bluetooth®-apparaat de functies A2DP en AVRCP ondersteunt, dan kunt u de muziek via de autoradio weergeven en de weergave regelen. Bij een oproep wordt de muziekweergave onderbroken en na het gesprek weer hervat.

Wanneer een mobiele telefoon via Bluetooth® is gekoppeld en tijdens de weergave van een andere bron een oproep binnenkomt, dan wordt de bronweergave onderbroken en het oproepmenu getoond.

Bluetooth-bedrijf starten

Druk in het hoofdmenu op [Bluetooth] - Of -
Druk gedurende ca. 2 seconden op de toets MENU②.

Het Bluetooth®-menu wordt weergegeven. Deze bevat de lijst van bekende Bluetooth®-apparaat. Andere audiobronnen worden uitgeschakeld.

[ ] Nieuw Bluetooth®-apparaat toevoegen.
[ ] Opties-menu weergeven.

Druk op de knop [Connect] (Verbinden) van het Bluetooth®-apparaat waarmee u een verbinding wilt opbouwen.

Wanneer het apparaat zich binnen de reikwijdte bevindt, wordt de verbinding gerealiseerd en wordt het menu voor het apparaat weergegeven.

Druk op de knop [Delete] (Wissen), wanneer u het Bluetooth®-apparaat uit de lijst wilt wissen.

Bluetooth-apparaten koppelen

Wanneer u een apparaat voor de eerste keer met de autoradio wilt koppelen, handel dan als volgt:

Zorg er voor dat Bluetooth® op de autoradio en op uw Bluetooth®-apparaat zijn geactiveerd.
Voer in het optiemenu van het Bluetooth®-bedrijf een pairing code in (zie Bluetooth®-instellingen).
- Zoek op uw Bluetooth®-apparaat naar nieuwe appa- raten/verbindingen.
De autoradio verschijnt als "BP 370" in de lijst van Bluetooth®-apparaten.
Realiseer de verbinding, eventueel moet u eerst de eerder op de autoradio vastgelegde pairing code invoeren.

De verbinding wordt gerealiseerd en het menu voor het gekoppelde apparaat wordt weergegeven.

Opmerking:

Wanneer een telefoon met de autoradio is verbon- den, dan wordt in alle audio-/videobronnen aan de rechter bovenrand van het display het Bluetooth®- symbool ♂ weergegeven.

Telefoonfunctie - Bluetooth

Wanneer een telefoon via Bluetooth® met de autoradio is verbonden, dan wordt het volgende menu weergegeven.

Bluetooth 00:30 1 2 3 + 4 5 6 7 8 9 * 0 # My Phone

[ ] Telefoonmenu laten weergeven.
[ ♪ ] Weergavemenu laten weergeven.
[-●] Verbinding met actueel apparaat beëindigen.
[ ] Telefoonboek oproepen.
[ ] Logbestanden oproepen.
[ ] Opties-menu weergeven.

Voer een telefoonnummer in met het cijferveld en druk op de knop [☐].

- Of -

Kies via de logbestanden of het telefoonboek een contact/nummer en druk aansluitend in het pop-upvenster op de knop[Dial] (Kiezen).

De verbinding wordt opgebouwd.

Wanneer een oproep binnenkomt, wordt het oproep-menu weergegeven.

Bluetooth 00:29 Incoming call... 1380013800

[ ] Oproep niet aannemen.

[ ] Oproep accepteren.

Audioweergave - Bluetooth

Wanneer een audio-streaming apparaat via Bluetooth® met de autoradio is verbonden, dan kunt u muziek via de autoradio weergeven en de weergave regelen.

Druk op de knop [♪], om naar de audioweergave te schakelen.

[ ] Telefoonmenu laten weergeven.
[ ♪ ] Weergavemenu laten weergeven.
[→] Verbinding met actueel apparaat beëindigen.
[ I◀◀ ] Kort indrukken: titelselectie. Lang indrukken: snelle zoekdoorloop.
[ ▶II ] Weergave onderbreken en weer hervatten.
[▶▶] Kort indrukken: titelselectie. Lang indrukken: snelle zoekdoorloop.
[ = ] Equalizer laten weergeven.

Bluetooth-instellingen

In het optiemenu voor Bluetooth® kunt u de basisinstellingen voor Bluetooth®-bedrijf vastleggen.

Druk op de knop [◦].

Het opties menu wordt weergegeven.

Bluetooth – U kunt hier Bluetooth® in- resp. uitschakelen.

Auto connect – Wanneer "Auto connect" is ingeschakeld, verbindt het apparaat zich automatisch met bekende Bluetooth®-apparaten, zodra deze binnen de reikwijdte zijn.

Auto answer – Wanneer "Auto answer" is geactiveerd, worden inkomende telefoongesprekken automatisch geaccepteerd.

Microphone – Kies welke microfoon voor de hands free functie via Bluetooth® gebruikt moet worden.

Pairing code – Vele Bluetooth®-apparaten vragen voor het maken van de verbinding de Pairing code af. Deze kunt u hier vastleggen.

Phone book sync – Voor toegang tot het telefoonboek van een verbonden telefoon, moet u eerst via deze menu-optie synchroniseren.

Druk op [⊃], om het optiemenu te verlaten.

Externe audio-/videobronnen | Externe monitor | Klankinstellingen

Externe audio-/videobronnen

AV-IN-bus

Dit apparaat beschikt over een externe AV-ingang voor audio en videoweergave. De AV-IN-bus is onder de afdek-klep in het front van het apparaat geïntegreerd.

Gevaar!

Verhoogd letselgevaar door stekker.

In geval van een ongeval kan de uitstekende stekker in de AV-IN-bus letsel veroorzaken. Het gebruik van rechte stekkers of adapters leidt tot een verhoogd risicoletsel.

Start het AV-IN-bedrijf met de knop [AV-IN]

In het display wordt de audio- resp. videoweergave van de AV-bron weergegeven.

Dit apparaat beschikt over een video-ingang aan de achterzijde van het apparaat voor de aansluiting van een optioneel leverbare camera. Wanneer een camera is aangesloten, kan kunt u het camerabeeld weergeven.

Druk daarvoor in het hoofdmenu op de knop [Camera].

Externe monitor

Dit apparaat beschikt over een uitgang voor het aansluiten van een externe monitor voor achterin het voertuig (zie aansluitschema achter in deze handleiding).

Selecteer via het hoofdmenu de gewenste bron en start de filmweergave.
De film wordt op de monitor van het apparaat weergegeven.
Roep het hoofdmenu op.
Druk op de knop [ ]
De film wordt bovendien op de externe monitor van het apparaat weergegeven.

Klankinstellingen

Volumeverdeling (fader/balans)

U kunt de volumeverdeling in het voertuig voor alle bronnen instellen.

Druk in het hoofdmenu of in de bedieningsbalk van de actuele audiobron op de knop [■■■].

Het equalizer-menu wordt weergegeven.

Druk op de knop[1].

Het menu voor fader en balans wordt weergegeven.

Druk aansluitend op [⊃].

De instelling wordt opgeslagen, de actuele bron wordt weer getoond.

Equalizer

U kunt de equalizer voor alle bronnen instellen.

Druk in het hoofdmenu of in de bedieningsbalk van de actuele audiobron op de knop [≡≡≡].

Het equalizer-menu wordt weergegeven.

EQ 00:30 Options Circuit Power Jazz Electronic Play 0 0 0 0 0 0 0 0 Easy Play 31.25 62.5 125 250 500 1K 2K 4K 8K 10K User Flat Reset Business

Kies via de knoppen een vooringestelde equalizer. - Of -
Druk op de knop [User] (Gebruiker), om het niveau van de beschikbare frequentiebanden overeenkomstig uw wens in te stellen.

Opmerking:

Met de knop [Reset] kunt u de persoonlijke instellingen weer opheffen.

-Of-

Druk op de knop[ Flat ] voor een lineaire klankweergave.
Druk op de knop Loudness, lom de versterking van de lage tonen bij gering volume in- resp. uit te schakelen.
Druk aansluitend op [⊃].

De instelling wordt opgeslagen, de actuele bron wordt weer getoond.

Basisinstellingen

In het Instellingenmenu kunt u de basisinstellingen van de verschillende functies van het apparaat aan uw eisen aanpassen.

Druk op de knop [Settings] (Instelling) in het hoofdmenu.

Het instellingen menu wordt weergegeven, het sub-menu General (Algemeen) is geactiveerd.

Roep met de knoppen in het onderste deel van het instellingenmenu de submenu's op.

Algemeen

De volgende instellingen zijn mogelijk:

Radio region – Ontvangstregio voor radio-ontvangst kiezen.

Blackout – Wanneer deze waarde is ingesteld, wordt het display van de radio steeds na 10, resp 20 seconden zonder gebruik volledig uitgeschakeld.

Dimmer mode – Displayhelderheid instellen

Beep – Bevestigingstoon in-/uitschakelen

TFT calibration – Hier kunt u het touchscreen kalibreren.

SWC – Hier kunt u de toetsen van een aangesloten stuurafstandsbediening configureren.

Software version – Weergave van de actuele software-versie.

Load factory settings – Reset alle gepersonaliseerde instellingen.

Basisinstellingen | Nuttige informatie

Klankkleur

De volgende instellingen zijn mogelijk:

Subwoofer – Subwoofer in-/uitschakelen

Subwoofer filter – Voer de instellingen in overeenkomstig de gebruikte subwoofer (instelling: 80/120/160 Hz).

Dynamic sound – Dynamische bas in-/uitschakelen

Tijd

De volgende instellingen zijn mogelijk:

Date – Datum instellen

Clock mode – Selectie tussen 12- en 24-uurs modus

Time – Tijd instellen

Auto clock – Automatische tijdsinstelling aan de hand van de via RDS verzonden tijdinformatie in-/uitschakelen.

Taal

De volgende instellingen zijn mogelijk:

OSD – Taal voor de gebruikersinterface van het apparaat.

Bluetooth

De volgende instellingen zijn mogelijk:

Bluetooth – Hier kunt u Bluetooth® in- resp. uitschakelen

Auto connect – Wanneer "Auto connect" is ingeschakeld, verbindt het apparaat zich automatisch met bekende Bluetooth®-apparaten, zodra deze binnen de reikwijdte zijn.

Auto answer – Telefoongesprekken van verbonden telefoons worden automatisch aangenomen, wanneer "Auto answer" is ingeschakeld.

Pairing code – Vele Bluetooth®-apparaten vragen voor het maken van de verbinding de Pairing code af. Deze kunt u hier vastleggen.

Microphone – Kies welke microfoon voor de hands free functie via Bluetooth® gebruikt moet worden.

Volume

In het volumemenu kunt u het volume voor alle audio-bronnen instellen.

Nuttige informatie

Garantie

De garantiebepalingen kunt u onder www.blaupunkt.com opvragen.

Service

Mocht u ooit gebruik moeten maken van een reparatie-service, dan vindt u onder www.blaupunkt.com informatie over servicepartners in uw land.
