РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Securio P36i HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

русский: Машина для уничтожения деловых бумаг HSM SECURIO P36i .... 153

1 Пояснение символов и указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ

Предупреждающий знак ⚠️ с сигнальным словом ПРЕДУПРЕЖДЕНИЕ и текст, выделенный серым цветом, предупреждают о возможности получения тяжелых и опасных для жизни травм.

ВНИМАНИЕ

используется в случаях, когда несоблюдение может приводить к повреждению оборудования.

Указание

обозначает информацию по эффективной эксплуатации машины, без риска опасностей.

Указания по технике безопасности

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего использования и передавайте ее последующим пользователям.

Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

Опасность травмирования острым ножом!

Ни в коем случае не вводите руки в механизм подачи бумаги.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейх и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели.

Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором.

Не оставляйте шредер включенным без присмотра.

Опасность, вызываемая электрическим током!

Неправильное обращение с машиной может приводить к поражению электрическим током.

- Регулярно контролируйте устройство и кабель на предмет повреждений.

При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

- Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.

- Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Категорически запрещается браться за сетевую вилку мокрыми руками.

2 Использование по назначению, гарантия

Посмотрите на заводской табличке, расположенной на задней стороне устройства, на какую ширину реза и напряжение сети рассчитан шредер, и солюдайте соответствующие указания в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 5,8 3,9 4,5x30		1,9x15
Кредитные карты	●	●	●	●
Компакт-диски	●	●	●	●
Дискет	●	●

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только в машинах с шириной реза 1x5 мм бумага не должна содержать скобки и скрепки.

Указание

В отдельном режущем механизме для компакт-дисков (опция) можно, независимо от режущего механизма для бумаги, уничтожать компакт-диски, дискеты и кредитные карты.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение составляют шредеры с шириной реза 0,78x11 мм и 1x5 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц. Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

3 Общий вид

Указание: В зависимости от исполнения, машина может не иметь некоторых узлов.

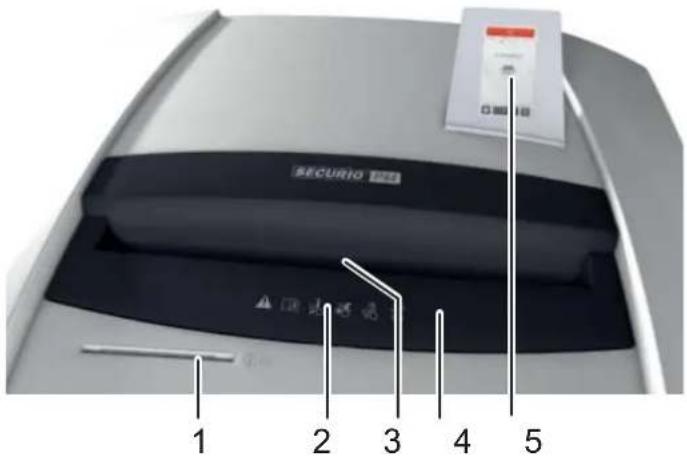

SECURIO 1033 1 2 3 4 5

1 Загрузочное отверстие для компакт-дисков, дискет и кредитных карт (опция)
2 Указания по технике безопасности
3 Фотоэлемент в щели для бумаги
4 Защитный элемент
5 Блок управления и индикации

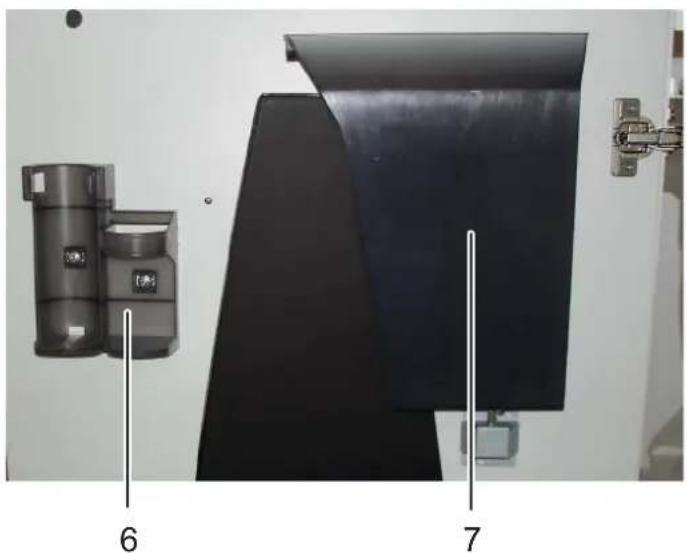

6 Держатель для инструкции по эксплуатации и бутылочки с маслом
7 Сборный резервуар для компакт-дисков / дискет / кредитных карт (опция)
8 Заливное отверстие для масла для режущих механизмов (только нарезка на частицы)

4 Панель управления и индикации

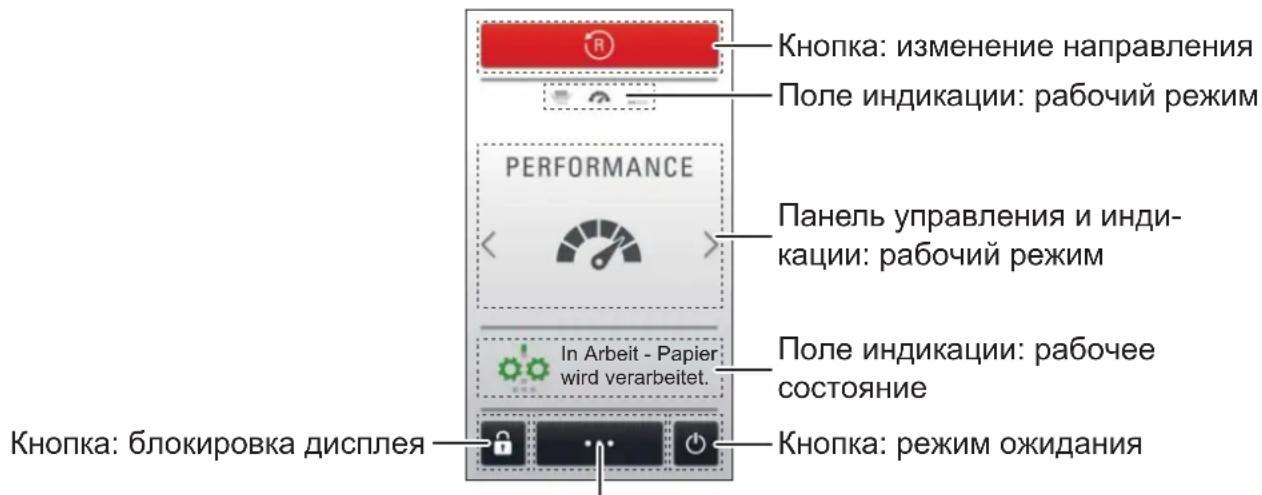

Устройство для уничтожения бумаг управляется с помощью дисплея с сенсорным управлением. Проведите пальцем по экрану так же, как по экрану смартфона.

На дисплее отобразится информация о состоянии устройства на выбранном языке. Выберите нужную команду.

Пример: Информация, выводимая в процессе уничтожения бумаг

Кнопка: изменение направления Поле индикации: рабочий режим PERFORMANCE Панель управления и инди- кации: рабочий режим In Arbeit - Papier wird verarbeitet. Поле индикации: рабочее состояние Кнопка: блокировка дисплея Кнопка: режим ожидания

Кнопка: информация о машине и настройках

5 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

• Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.
• Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей.
• Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.

• Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

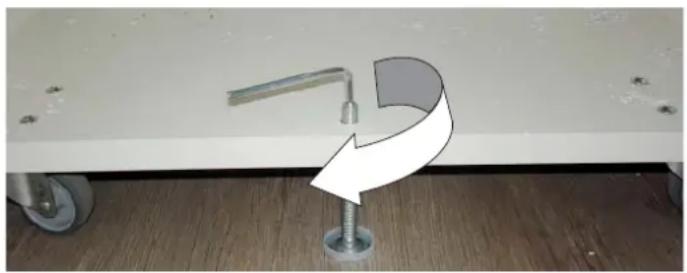

• Устройство имеет 4 направляющих ролика. Переместите машину в нужное место и зафиксируйте ее, открутив вниз зажимной винт, расположенный в основании.
  Используйте ключ с внутренним шестигранником 4 мм.

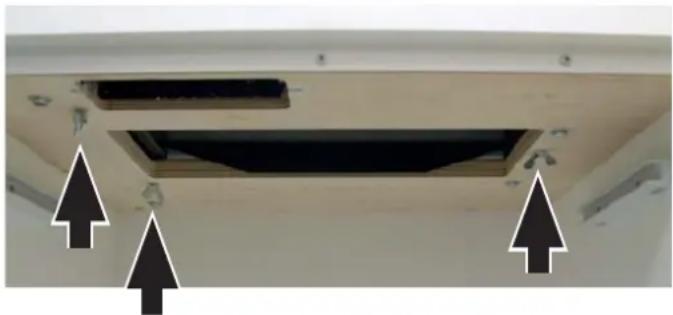

- Перед первым вводом в эксплуатацию откройте дверцу и удалите 3 барашковых винта, служащих для крепления при транспортировке, из опорной плиты под режущим механизмом.

• В масляный бак аппаратов с нарезкой на частицы залейте режущее масло (см. главу 7 «Заполнение масляного бака»).
• Вставьте вилку устройства в подходящую розетку.

6 Управление

Включение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «І».
• При первом запуске выберите язык интерфейса.

  Выводится информация о выбранном рабочем режиме.
  Проведите рукой по дисплею, чтобы выбрать другой режим.

Указание

В машине для уничтожения бумаг имеется реле контроля температуры двигателя. В случае перегрева некоторые режимы становятся недоступными. Соответствующая информация выводится на дисплее. Как только двигатель остынет, эти режимы становятся доступными.


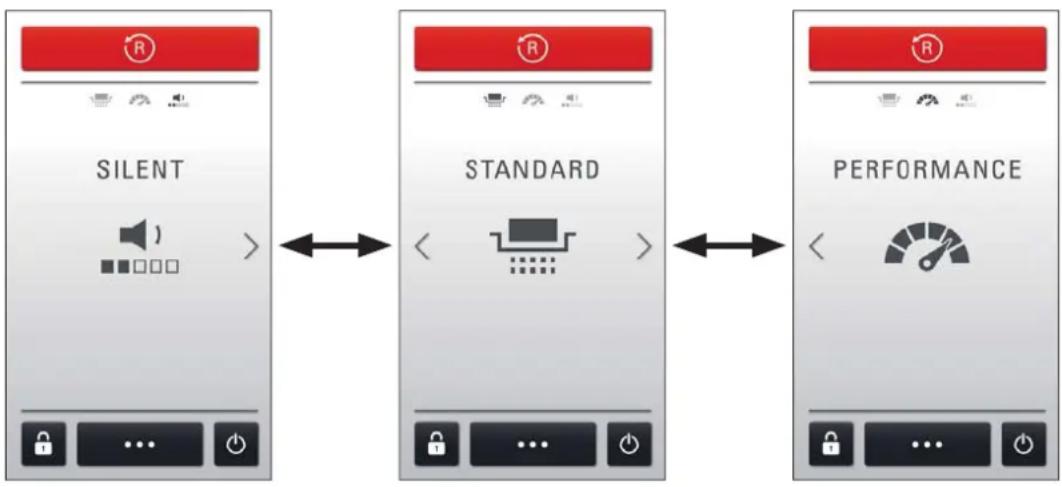

Машина для уничтожения бумаг имеет 3 режима эксплуатации, которые отличаются скоростью, пропускной способностью и уровнем шума.

Silent: режим с очень низким уровнем шума

Standard: оптимальное соотношение производительности и шума

Performance: максимальная скорость резания и высокая производительность

▶ Машина готова к эксплуатации.

Указание

Нельзя одновременно использовать механизмы для резки бумаги и компакт-дисков. Не смешивайте материалы в процессе уничтожения.

Уничтожение бумаги

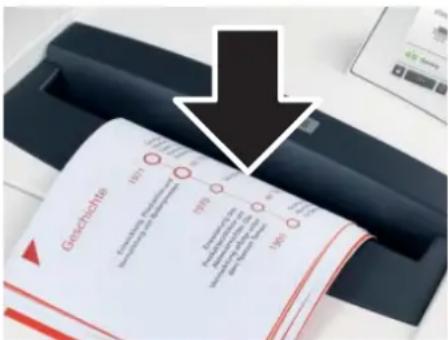

- Введите бумагу в центр прорези для бумаги. Процесс измельчения запускается фотоэлементом. Поэтому при уничтожении тонких бумажных полосок следите за тем, чтобы они распознавались фотоэлементом.

ВНИМАНИЕ

Не уничтожайте бумагу в режущем механизме для компакт-дисков. Это может приводить к повреждениям.

Отображается рабочий режим «В работе - выполняется переработка бумаги».
Через 3 с после того, как освобождается фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности.

Уничтожение компакт-дисков / кредитных карт / дискет

- Проверьте, допущена ли Ваша машина для уничтожения этих материалов (см. «Использование по назначению»).

Машины с отдельным режущим механизмом для уничтоже- ния компакт-дисков (опция):

Вставьте материал в загрузочное отверстие шредера. Это защищает от осколков.

Машины без шредера для компакт-дисков:

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования осколками и бумажной стружкой!

В зависимости от типа материала, при уничтожении компакт-дисков могут образовываться осколки.

- Поэтому надевайте защитные очки.

• Введите компакт-диск в центр приемной щели.
- Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Включение режима ожидания

• Нажмите и удерживайте кнопку режима ожидания в течение одной секунды.

  Поле отображения погаснет. При подаче материала шередер для бумаги или компакт-дисков заработает снова.

• Сетевой выключатель на задней стенке шредера установить в положение «0».

Выключение шредера

7 Индикаторы неисправностей и функций

Указание

Сообщения на панели управления позволяют узнавать о рабочем состоянии уничтожителя бумаг. Ниже перечислены сообщения об ошибках, которые нельзя устранить, выполняя действия на дисплее.

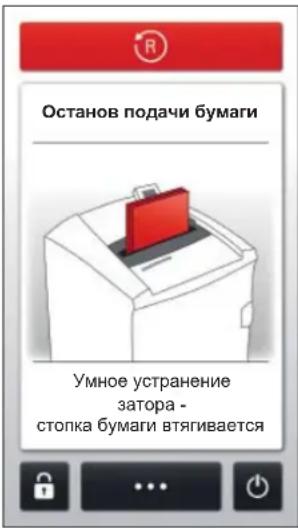

Останов подачи бумаги Умное устранение затора - стопка бумаги втягивается

Затор бумаги

Вставлено слишком много бумаги.

Переработав более 1/2 страницы DIN A4, уничтожитель втягивает следующую стопку, даже если она содержит слишком много листов.
Если число перерабатываемых листов значительно превышает число, которое может быть переработано уничтожителем, шередер работает несколько секунд в обратном направлении, выталкивая бумагу обратно.
- Если необходимо, нажмите «R», чтобы запустить шредер в обратном направлении.
- Извлеките стопку бумаги.
- Вставьте столько бумаги, сколько указано в разделе «Технические данные».

Указание

Для облегчения изъятия бумаги Вы можете откинуть вверх защитный элемент. Для этого нажмите на центр передней кромки защитного элемента и поднимите заслонку.

Текст сообщенийв поле выводаинформации	Причина не-исправности	Устранение неисправности
Вытащите стопкубумаги или CD.	Бумага икомпакт-дискизагружаютсяодновременно	Не используйте оба режущих механизма одновременно, ауничтожайте бумагу и компакт-диски/дискеты/кредитные карты по очереди.
Защитный элементоткрыт	Нажатие назащитныйэлемент	Легкое нажатие на защитный элемент позволяет исключитьнепредвиденное втягивание. Режущий механизм остано-вится и не будет запускаться.Не нажимайте на защитный элемент.
Контейнер длябумаги заполнен	Сборныйрезервуар длябумаги пере-полнен	Опорожните резервуар для бумаги. Чтобы открыть дверцу,нажмите на ее правый край.Указание Если перед открыванием дверцы нажать на «R»,некоторая часть разрезаемого материала втянется в шредер,но не попадет внутрь уничтожителя.
Поддон для CDзаполнен	Поддон дляCD заполнен	Опорожните резервуар для компакт-дисков. Для этого выньтеего через верх из держателя.
Текст сообщенийв поле выводаинформации	Причина неисправности	Устранение неисправности
Дверца открыта	Дверцаоткрыта	Закройте дверь.
Активен защитныйэлемент	Защитныйэлемент незафиксирован	Зафиксируйте защитный элемент.УказаниеДвижения защитного элемента контролируются в процессе уни-тожения.
Распознан металл	Металлические части вбумаге	Нажмите на кнопку «R» и вытащите бумагу из загрузочногоотверстия.Удалите металл, находящийся в бумаге или на защитном эле-менте.Сбросьте ошибку.
Перегрузка мотор	Сильныйперегревдвигателя.	Перед повторным включением дайте устройству охладиться втечение 30 минут.
Засор фотоячейки	Загрязнение фото-элементабумажнойпылью	Очистите фотоэлемент в загрузочном устройстве сухой кисточ-кой или сухой тканью.
Масляный резерву-ар пуст	Масляныйрезервуарпуст	Заполните емкость маслом для режущих механизмов. Для этого используйте только специальное масло HSM!Объем: 250 млНажмите на защитный элемент и поднимите заслонку.Заливное отверстие масленки находится на правой стороне загрузочной шахты.Масло можно запить как через небольшое отверстие1(удалить желтую пробку), так и через обычное отверстие2(отвинтить крас-ную крышку).

8 Другие функции и настройки

Блокировка кнопки

Чтобы не допустить несанкционированный доступ к уничтожителю, заблокируйте сенсорный дисплей:

• Нажмите и удерживайте кнопку блокировки в течение одной секунды.
  На экране появится цифровая клавиатура.
  • Введите любое 4-значное число.
  Дисплей погаснет. Кнопки управления заблокированы.

Снятие блокировки:

• Нажмите на любую область дисплея.

На экране появится цифровая клавиатура.
• Введите заданное 4-значное число.
▶ Блокировка снята.

Указание

Если не удается вспомнить введенную последовательность чисел, блокировку можно снять с помощью мастер-кода: 8731

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количеств бумаги

Функция: режущий механизм работает непрерывно.

Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.

Шредер также отключается в случае ошибки или при появлении предупреждения.

Пуск: Нажимайте в течение 3 секунд в середине дисплея.

Преждевременное прерывание: Коснитесь дисплея.

- Режим готовности

Функция: Через 2 минуты после последней подачи бумаги устройство переключается в режим готовности. При подаче бумаге шредер автоматически запускается.

• Автоматическое выключение

Функция: Если уничтожитель не используется в течение 8 часов, потребляемая мощность будет снижена еще раз.

Указания

Ручное реверсирование

При нажатии на кнопку «R» шредер движется в обратном направлении и через 2 секунды отключается, даже если вы продолжаете нажимать на кнопку. Чтобы снова запустить движение в обратном направлении, необходимо отпустить и снова нажать кнопку.

Если аппарат работает в режиме уничтожения бумаг, нажатие на эту кнопку немедленно включает процесс реверсирования.

Сборный резервуар

Привод обоих режущих механизмов отключается, если емкости для бумаги или компакт-дисков переполнены.

В машинах с отдельным режущим механизмом для компакт-дисков контролируется уровень заполнения резервуара для компакт-дисков (см. «Обзор», поз. 7). Опорожните резервуар после сообщения об ошибке.

Соблюдайте требования по охране окружающей среды и раздельной утилизации материалов.

Автоматическая масленка (только при нарезке на частицы)

Внутреннее смазочное устройство регулярно снабжает режущий механизм маслом.

Сигнализация «Емкость для масла пустая» автоматически исчезает после заполнения емкости. Шредер даже при пустой емкости для масла остается готовым к работе.

Металлодетектор (опция)

Шредер оснащен металлодетектором в качестве опции. Благодаря автоматическому отключению предотвращаются повреждения режущего механизма скрепками или другими металлическими деталями.

Контроль защитного элемента

Движения защитного элемента во время процесса уничтожения регистрируются. Если машина отключается без сигнализации неисправности, вытащите бумагу из прорези и повторно введите ее.

Информация о машине и настройках

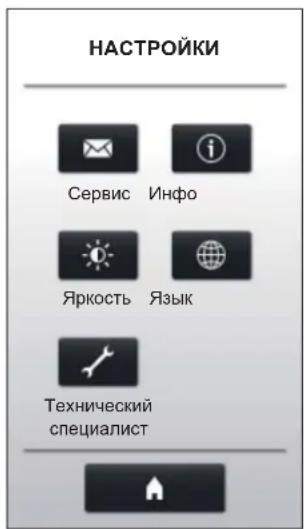

Нажмите в меню на пункт ⋯, чтобы отобразить или изменить параметры машины. На экран будет выведен список возможных настроек.

НАСТРОЙКИ Сервис Инфо Яркость Язык Технический специалист

Выберите:

Сервис: Адреса контактных лиц в HSM и в дочерних организациях

Яркость: Переместите ползунок, чтобы изменить яркость дисплея.

Инфо: Часы эксплуатации уничтожителя и важная информация об устройстве

Язык: Выберите язык интерфейса.

Технический

специалист: Защищенная паролем область, доступная для специалистов HSM

Кнопка 🔍 позволяет вернуться в основное меню.

9 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам наших авто-

ризованных партнеров.

Адреса сервисных центров см. стр. 224.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

DON'T FORGET

Только при нарезке на полоски:

Смазывайте режущий механизм маслом при уменьшении производи-

тельности, возникновении шумов или после каждого опорожнения сборного резервуара. Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в непрерывном режиме без подачи бумаги примерно на 10 с.
  ▶ Бумажная пыль и частички удаляются.

10 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности и работоспо-

собности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

11 Объем поставки

• Готовый к подключению шредер, упакованный в картонный ящик
  • 5 сборных мешков
• 1 бутылка специального масла для режущего блока (только при нарезке на частицы)

- Инструкция по эксплуатации

Принадлежность:

• 10 сборных мешков арт. № 1.442.995.110
- Бутылка специального масла (250 мл) арт. № 1.235.997.403
- Коробка для картона, арт. № 1.850.995.200 Адреса сервисных центров см. стр. 224.

12 Технические данные

Тип резки	Нарезка на полоски		Нарезка на частицы
Ширина резки (мм)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Класс безопасности DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Производительность* (листов) DIN A4	80 г/м270 г/м2	43 - 4552 - 54	34 - 3640 - 42	27 - 2929 - 31	16 - 1820 - 22	11 - 1312 - 14
Скорость резки	85 мм/с
Рабочая ширина	330 мм
Электропитание	230 В, 50 Гц 120 В / 60 Гц 220 В / 60 Гц
Потребляемая мощностьпри макс. количестве листовв режиме ожидания	1000 Вт2 Вт
Режим работы	Непрерывный режим
Условия окружающей среды во времяэксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25 °Смакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш х В х Г (мм)	580 x 550 x 1036
Вес	68 кг
Объем сборного резервуара для бумаги	145 л
Уровень звукового давления(холостой ход/полная нагрузка)	Silent 45 дБ(А) / 50 дБ(А), Standard 55 дБ(А) / 60 дБ(А)Performance 65 дБ(А) / 70 дБ(А)
Ширина резки отдельного режущегомеханизма для компакт-дисков (опция)	Арт. номер +С **			Арт. номер +М, N **
	4 x 7 мм			2 x 2 мм
Класс безопасности режущего механизмадля CD-дисков	О-4 / Т-5 / Е-4			О-6 / Т-6 / Е-5

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.
** Код - это буква после 7-значного артикульного номера за заводской табличке, расположенной на задней стенке прибора. например, 1873111С >> ширина резки 4 x 7 мм

Данный шредер отвечает соответствующим директивам гармонизированных стандартов

Европейского Союза:

• Директива по низковольтному оборудованию 2014/35/EU
  • Директива по электромагнитной совместимости 2014/30/EU
• Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.

4 Панел за управление и индикации

Панел за управление: реверсиране Поле за индикация: работен режим PERFORMANCE Панел за управление и индикации: работен режим In Arbeit - Papier wird verarbeitet. Поле за индикация: работен статус Панел за управление: блоки- ровка на бутоните Панел за управление: режим на почивка

5 Пускане в експлоатация

ПРЕДУПРЕЖДЕНИЕ

7 Индикации за смущения и функционални индикации

Метален детектор (опция)

11 Комплект на доставка
