NAVODILA ZA UPORABO Securio P36i HSM

slovenščina: Uničevalec dokumentov HSM SECURIO P36i 163

Rozpoznanie kovu (možnost')

1 Pojasnitev simbolov in varnostna navodila

OPOZORILO

Znak za nevarnost segnalno besedo OPOZORILO in besedilo na sivem ozadju vas opozarjata pred težkimi do življenjsko nevarnimi poškodbami.

OBVESTILO

se uporabi, ko je materialna škoda lahko posledica neupoštevanja.

Nasvet

označuje informacije za dejansko obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom.

Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v režo za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizičnimi, senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razen će jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrožanje zaradi električnega toka!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

- Napravo in kabel redno preverjajte za more-bitnimi poškodbami.

V primeru poškodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem, uničevalec dokumentov izklopite in izvlecite i vtič.

- Omrežnega vtiča nikoli ne vlecite iz vtičnice tako, da držite kabel, temveč vedno primite omrežni vtič.

- Preprečite vstop vode v uničevalec dokumentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo. Omrežnega vtiča nikoli ne prijemajte z vlažnimi rokami.

slovenščina

garancija

Na tipski tablici, nameščeni na zadnji strani naprave, si oglejte, na kakšno širino rezanja in omrežno napetost je vaš uničevalec dokumentov nastavljen, upoštevajte pa tudi ustrezne točke v navodilih za uporabo.

Uničevalec dokumentov je izključno namenjen za uničevanje papirja. Glede na vrsto rezanja lahko predvsem uničujete manjše količine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 4,5x30		1,9x15
Kreditne kartice ●	●		●
CD-ji	●	●		●
Diskete	●	●

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke. Zgolj pri stro- jih širine reza 1x5 mm papir ne sme vsebovati sponk.

Nasvet

V ločenem rezalnem mehanizmu za CD-je (opcija) lahko neodvisno od rezila za papir uni- čujete CD-je, diskete in kreditne kartice.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 3 leta. Za jeklene rezalne gredi uničevalca listin HSM velja od jamstva neodvisna garancija za celotno življenjsko dobo napreve (HSM Lifetime Warranty). Izvzeti so uničevalci listin s širino reza 0,78x11 mm in 1x5 mm. Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

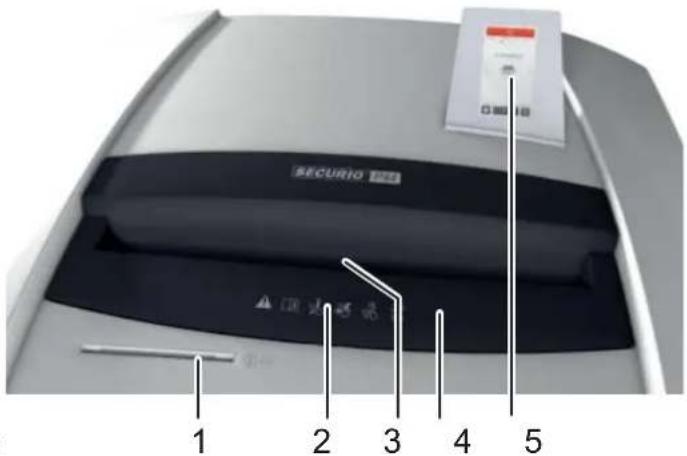

3 Pregled2 Uporaba v skladu z določili,

Nasvet: Glede na izvedbo vaš stroj ne vsebuje nujno vseh sklopov.

SECURIO 123 1 2 3 4 5

1 Dovodna reža za CDje, diskete in kreditne kartice (opcija)
2 Varnostna opozorila
3 Svetlobna celica v dovodu za papir
4 Varnostni element
5 Enota za upravljanje in prikazovanje

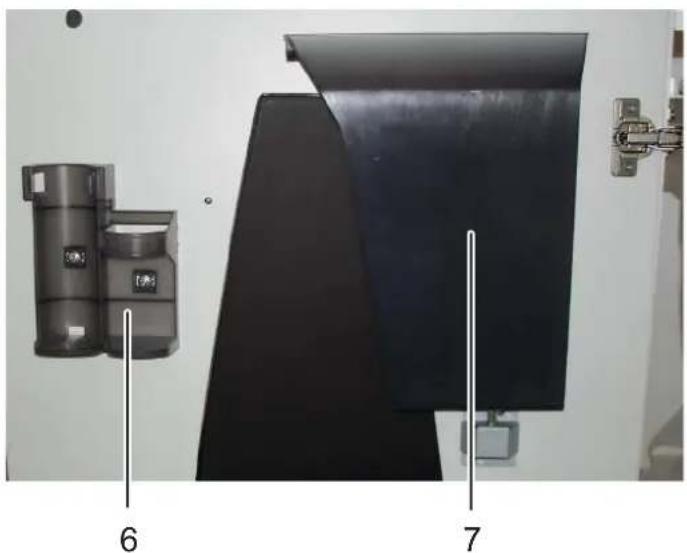

6 Držalo za navodila za uporabo in posodo z oljem
7 Posoda za razrezani material - CDji / diskete / kreditne kartice (opcija)
8 Polnilna odprtina za olje rezalnih blokov (samo za rezanje delcev)

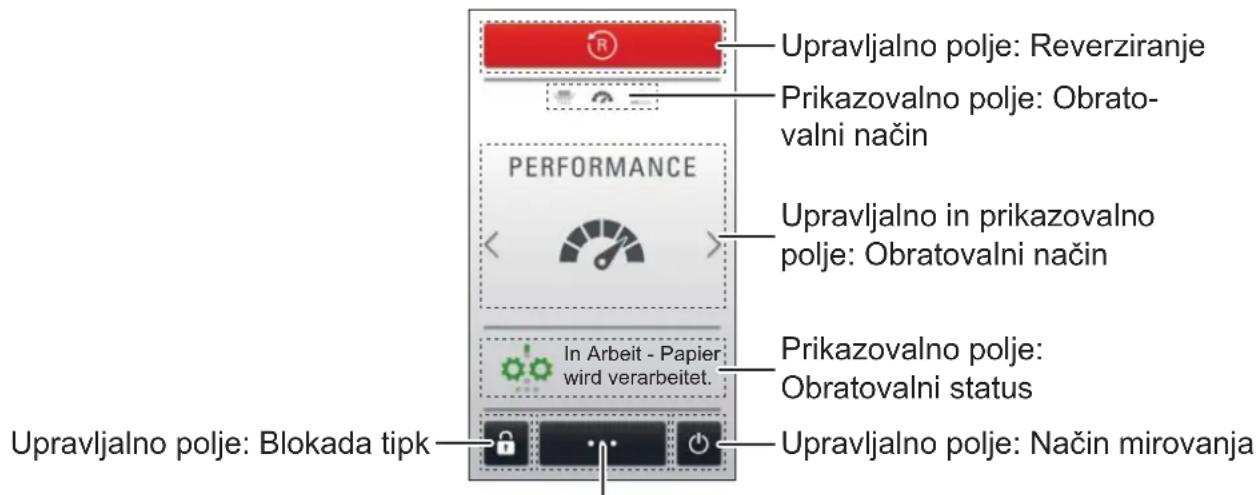

4 Upravljalno in prikazovalno polje

Vaš uničevalec listin upravljate z dotiki na zaslonu na dotik. S konico prstov podrsajte prek zaslona kot pri upravljanju pametnega telefona.

Prikazovalna polja vas v izbranem jeziku seznanijo z obratovalnim stanjem naprave in vas opozarjajo na potrebna opravila.

Primer: Prikaz med postopkom uničevanja

Upravljalno polje: Reverziranje Prikazovalno polje: Obratovalni način Upravljalno in prikazovalno polje: Obratovalni način In Arbeit - Papier wird verarbeitet. Prikazovalno polje: Obratovalni status Upravljalno polje: Blokada tipk Upravljalno polje: Način mirovanja

Upravljalno polje: Informacije o stroju in nastavitvah

5 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

• Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.
• Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljajte odprtemu ognju in vročim površinam.
• Pazite na to, da je omrežni vtič lahko dostopen.
• Pred priklopom na omrežje preverite, će se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

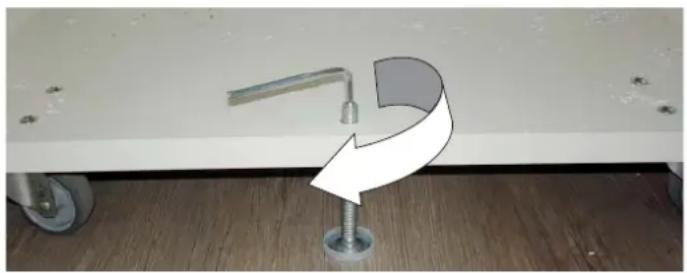

- Uničevalec listin je opremljen s 4 krmilnimi kolesci. Stroj potisnite na želeno mesto postavitve in ga aretirajte tako, da privojni vijak privijete navzdol v dno spodnje omarice. Za to uporabite šesterorobni ključ 4 mm.

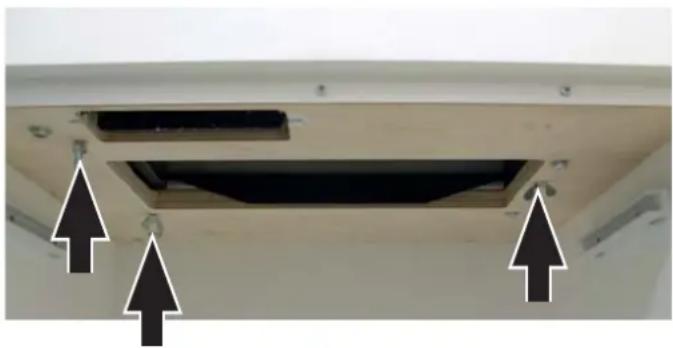

- Pred prvim zagonom odprite vrata in iz podstavka pod rezalnim mehanizmom odstranite 3 krilne vijake transportnega varovala.

• Pri strojih z rezom delcev napolnite rezervoar za olje z rezalnim oljem (glejte poglavje 7 „Polnjenje rezervoarja za olje“).
• Omrežni vtič stroja vstavite v skladu s predpisi instalirano vtičnico.

6 Upravljanje

Vklop uničevalca dokumentov

• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „l“.
• Ob prvem vklopu izberite jezik za prikazovalna besedila.
  ▶ Prikaže se nastavljen obratovalni način.
  Podrsajte po zaslonu, da menjate način.

Nasvet

Temperatura motorja uničevalca listin je nadzorovana. Če bi prišlo do nedopustnega segrevanja, na voljo niso vsi obratovalni načini. O tem vas seznani sporočilo na zaslonu. Po ohladitvi so spet vsi načini na voljo.

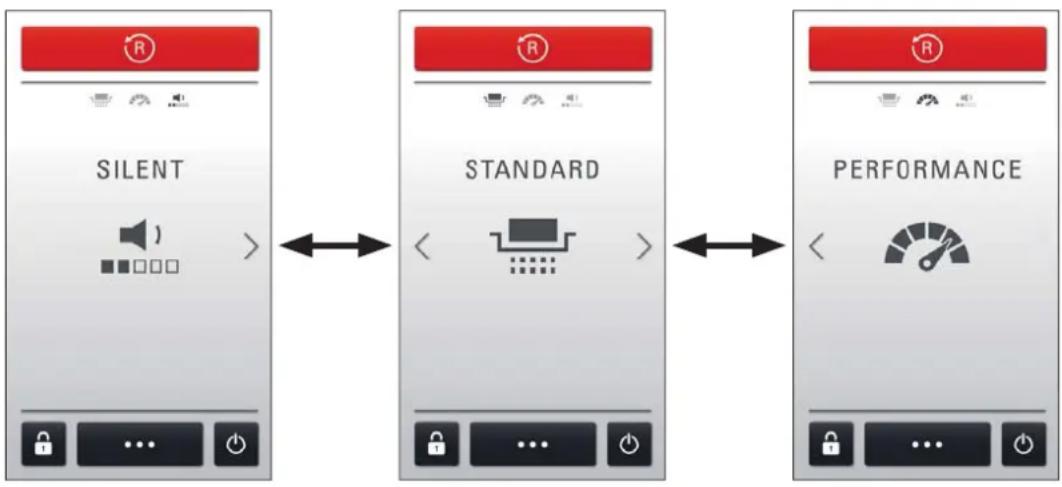


Uničevalec listin ima na voljo 3 obratovalne načine, ki se razlikujejo v hitrosti rezanja, pretoku in emisiji hrupa:

Silent: za posebej tiho obratovanje

Standard: za optimalno kapaciteto pretoka ob majhnem nastanku hrupa

Performance: za maksimalno kapaciteto rezanja in pretoka

▶ Stroj je pripravljen na obratovanje.

Nasvet

Rezalnega mehanizma za papir in CD-je ni mogoče uporabljati hkrati. Uničujte samo po eno vrsto materiala.

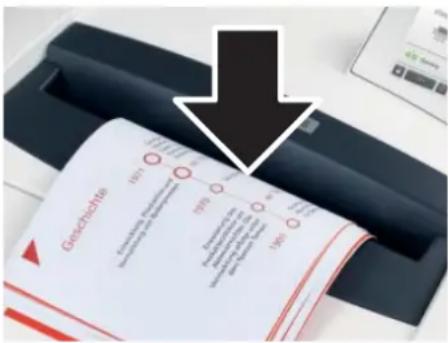

Uničevanje papirja

Geschichte 1971 1970 1969 1968

- Papir dovajajte v sredino reže za papir. Svetlobna celica avtomatsko vklopi rezalni mehanizem. Pri ozkih trakovih papirja pazite na to, da jih zazna fotocelica.

OBVESTILO

V CD-rezelnem mehanizmu ne uničujte papirja. To lahko povzroči materialno škodo.

▶ Prikaže se obratovalni način „V delovanju - papir se obdeluje“.
Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se uničevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Uničevanje CDjev / kreditnih kartic / disket

- Preverite, će je vaš stroj odobren za uničevanje teh materialov (glejte „Uporaba v skladu z določili“).

Stroj z ločeno rezalno napravo za zgoščenke (opcija):

Material vstavite v dovajalno režo te rezalne naprave. To vas varuje pred drobci.

Stroj brez ločene rezalne naprave za zgoščenke:

OPOZORILO

Poškodbe zaradi drobcev!

Nekateri materiali, iz katerih so narejene CD-plošče, se lahko pri uničenju spremenijo v nevarne odletava- jače delce.

- Zato vedno uporabljate zaščitna očala.

• Vstavite CD v sredino odprtine za dovajanje.
- Prosimo, pazite na okolje in odstranjujte različne materiale ločeno.

Preklop uničevalca listin v način mirovanja

• Upravljalno površino Način mirovanja pritisnite za eno sekundo.
  Prikazovalno polje potemni. Pri dovajanju materiala se rezalna naprava za papir ali zgoščenke spet zažene.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „0“.

Izklop uničevalca dokumen- tov

7 Prikazi motenj in funkcij

Nasvet

Sporočila na upravljalnem in prikazovalnem polju vas seznanijo o obratovalnem stanju uničevalca listin. Zato se v nadaljevanju pojasnijo le sporočila o napakah, pri katerih potrebna opravila niso neposredno prikazana na zaslonu.

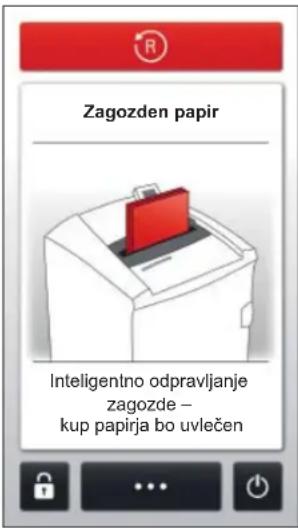

Zagozden papir Inteligentno odpravljanje zagozde – kup papirja bo uvlečen

Zagozden papir

Naenkrat ste dodali preveč papirja.

Če je bilo obdelano več kot 1/2 DIN A4 strani, uničevalec listin povleče skladanico papirja, čeprav je bilo vstavljenih več listov, kot je dopustno.
Če število listov za uničenje močno preseže dopustno število, teče rezalna naprava nekaj sekund vzvratno in potisne papir ven.
- Po potrebi pritisnite še upravljalno površino „R“, da rezalna naprava še enkrat teče vzvratno.
- Odstranite skladanico papirja.
- Dodajte le toliko papirja, kot je dopustno (glejte Tehnične podatke).

Nasvet

Za lažji odvzem papirja lahko dvignete varnostni element. Za to pritisnite sredino prednjega robu varnostnega elementa in privzdvignite loputo.

Sporočilno bese-dilo na prikazoval-nem polju	Vzrok mo-tnje	Odpravljanje motnje
Prosimo, vzemite sveženj papirja ali CD.	Istočasno dovajanje papirja in CDja	Ne uporabljajte obeh rezil hkrati, temveč uničite papir in CD-je/dis-kete/kreditne kartice zaporedoma.
Varnostni element odprt	Pritisk na varnostni element	Rahel pritisk na varnostni element prepreči nenamerno dovajanje. Rezalna naprava se ustavi oz. se ne zažene.Ne pritisnite na varnostni element.
Koš za papir poln	Posoda za razrezani material polna	Izpraznite posodo za razrezani material - papir. Da odprete vrata, pritisnite na desni rob vrat.NasvetČe pred odpiranjem vrat aktivirate upravljalno površino „R“, se del materiala za rezanje povleče nazaj v rezalno napravo in ne pade v notranjost uničevalca listin.
Koš za CD-je poln	Koš za CD-je poln	Izpraznite CD-posodo. V ta namen jo snemite iz držala v smeri navzgor.
Odprta vratca Odprta vra-tca		Zaprite vrata.
Varnostni element aktiven	Varnostni element ni zaskočil	Varnostni element mora zaskočiti.NasvetGibanja varnostnega elementa se pri postopku uničevanja nadzoru-jejo.
Zaznana kovina Kovinski deli na papirju		Pritisnite na upravljalno površino „R“ in izvlecite papir iz dovajalne reže.Odstranite kovino, ki je v papirju ali na varnostnem elementu.Potrdite motnjo.
Motor preobreme-njen	Motor se je močno segrel.	Pred ponovno uporabo pustite uničevalec listin ohlajati pribl.30 min.
Svetlobni senzor zaprašen	Fotocelica je zaradi papir-nega prahu onesnažena	Fotocelico v dovajalniku za papir očistite s suhim čopičem ali krpo.
Posoda za olje prazna	Posoda za olje prazna	Posodo napolnite z oljem za rezalne bloke.Za to uporabljajte samo HSM posebno oljel!Prostornina posode: 250 mlPritisnite varnostni element in privzdignite loputo.Polnilna odprtina oljne mazalke se nahaja na desni strani dovodnega jaška.Olje je mogoče napolniti tako preko majhne odprtine1(odstranite rumeni čep), kakor tudi preko normalne odprtine2(odvijte rdeči pokrov).

8 Nadaljnje funkcije in nastavitve

Blokada tipk

Upravljanje vašega uničevalca listin lahko nepo- oblaščenim preprečite tako, da blokirate zaslon na dotik:

• Upravljalno površino Blokada tipk pritisnite za eno sekundo.
  ▶ Prikaže se numerično polje s tipkami.
  • Vnesite poljubno 4mestno število.
  ▶ Prikaz potemni. Tipke so blokirane.

Odpravljanje blokade tipk:

• Na poljubnem mestu pritisnite na prikazovalno polje.
  ▶ Prikaže se numerično polje s tipkami.
  • Vnesite izbrano 4mestno število.
  ▶ Blokada tipk je odpravljena.

Nasvet

Če bi pozabili izbrano zaporedje številk, lahko blokado tipk sprostite z vnosom Mastercode: 8731

Nadaljnji načini delovanja

- Stalni način

Uporaba: Uničevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in uni-čevalec dokumentov se bo preklopil v stanje pripravljenosti. Pri sporočilih o napakah ali opozorilih se rezalna naprava prav tako izklo-pi.

Zagon: Na sredino prikazovalnega polja pritisnite za 3 sekunde.

Predčasna prekinitev: Dotaknite se prikazovalnega polja.

- Stand-by način (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja preklopi naprava v obratovanje pripravljenosti. Pri dovajanju papirja se bo uničevalec dokumentov avtomatsko vklopl.

- Avtomatski izklop

Delovanje: Če uničevalca listin niste uporabljali 8 ur, se odvzem moči ponovno reducira.

Napotki

Ročno reverziranje

S pritiskom na upravljalno površino „R“ teče rezalna naprava vzvratno in se po 2 sekundah izklopi, tudi će še naprej pritiskate na površino. Da bi lahko začeli s ponovnim ročnim reverzi-ranjem, morate upravljalno površino spustiti in ponovno aktivirati.

Če uničevalec listin že obratuje v smeri uničevanja, povzroči aktiviranje te upravljalne površine takojšnje reverziranje.

Posoda za razrezani material

Pogon obeh rezalnih mehanizmov se izklopi, če sta posoda za papir ali CD-posoda polni.

Pri strojih z ločenim rezilom za CD-je se nadzoruje stanje napolnjenosti v posodi za CD-je (glejte Pregled, pol. 7). Po sporočilu o napaki izpraznite rezervoar.

Pazite na okolje in odstranjujte različne materiale ločeno.

Avtomatična oljna mazalka (samo pri rezanju delcev)

Rezalna naprava se redno maže z notranjo oljno mazalko.

Signalizacija „Posoda za olje prazna“ se po polnjenju posode avtomatično izbriše. Uničevalec dokumentov ostane pripravljen za obratovanje tudi će je posoda za olje prazna.

Zaznavanje kovine (opcija)

Uničevalec dokumentov je lahko opremljen z zaznavanjem kovine (opcija). Z avtomatskim izklopom se prepreči škoda na rezilu zaradi sponk ali drugih kovinskih delov.

Nadzor varnostnega elementa

Pri postopku uničevanja se zaznavajo premiki varnostnega elementa. Če se vaš stroj izklopi brez singalizacije o napaki, izvlecite papir iz reže za papir in ga ponovno vstavite.

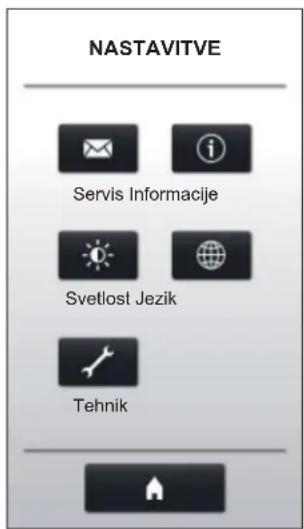

Informacije o stroju in nastavitvah

Da se prikažejo parametri stroja in jih spremenite, pritisnite v osnovnem prikazu na upravljalno površino menijev. Prikaže se pregled možnih nastavitev.

NASTAVITVE Servis Informacije Svetlost Jezik Tehnik

Izberite:

Servis: Naslovi za vaš kontakt s podjetjem HSM in hčerinskimi družbami

Svetlost: Da prilagodite svetlost prikaza, premaknite regulator.

Informacije: Obratovalne ure uničevalca listin in pomembne informacije o stroju

Tehnik: Z geslom zaščiten dostop za HSM tehnike

9 Čiščenje in vzdrževanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

Pred menjavo mesta postavitve ali čiščenjem izklopite uničevalec listin in izvlecite omrežni vtič.

Servisna dela, ki so povezana z odstranitvijo pokrova ohišja, sme opraviti le HSM servisna služba in servisni tehniki naših pogodbenih partnerjev. Za naslove servisnih služb glejte stran 224.

Uničevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

DON'T FORGET

Samo pri rezanju na trakove: Naoljite rezalni mehanizem, če rezanje ni učinkovito, če se pojavi hrup ali po vsaki izpraznitvi posode za razre-

zane odpadke. Uporabiti je dovoljeno le specialno olje za rezalni blok HSM:

• Skozi dovod za papir specialno olje za rezalni blok brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalnih valjev.
• Rezalni mehanizem naj brez dovajanja papirja teče pribl. 10 sekund v stalnem načinu.
  ▶ Papirni prah in delci se sprostijo.

10 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebujejo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranjevanju ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

11 Obseg dobave

• Uničevalec dokumentov je v celoti sestavljen in zapakiran v karton
  • 5 vrečk za razrezani material
• 1 steklenička specialnega olja za rezalni blok za naprave z rezanjem delcev
• Navodilo za uporabo

Oprema:

• 10 vrečk za razrezani material naroč. št. 1.442.995.110
- Specialno olje za rezalni blok (250 ml) naroč. št. 1.235.997.403
• Kartonska škatla, naroč. št. 1.850.995.200
Za naslove servisnih služb glejte stran 224.

12 Tehnični podatki

Način rezanja Rezanje na trakove Rezanje kosov
Velikost rezanja (mm)		5,8 3,9	4,5 x 30 1,9	x 15 0,78 x	11 1 x 5
Varnostna stopnja DIN 66399		P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Učinek rezanja* (listov) DIN A4	80 g/m2	43 - 45	34 - 36	27 - 29	16 - 18	11 - 13	8
	70 g/m2	52 - 54	40 - 42	29 - 31	20 - 22	12 - 14	10
Hitrost rezanja		85 mm/s
Delovna širina		330 mm
Priključek		230 V, 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Moč maks.v načinu pripravljenosti		1000 W2 W
Način obratovanja		Neprekinjeno obratovanje
Pogoji okolice med obratovanjem:Temperaturarelativna vlažnost zrakanadmorska višina		-10°C do +25°Cmaks. 90%, se ne kondenziramaks. 2.000 m
Dimenzije DxŠxV (mm)		580 x 550 x 1036
Teža		68 kg
Prostornina posode za razrezani material -papir		145 l
Nivo hrupnosti(Prosti tek / pod obremenitvijo)		Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A)
Velikost reza ločenega CD rezila (opcija)		Številka artikla +C **			Številka artikla +M, N **
		4 x 7 mm			2 x 2 mm
Varnostna stopnja CD-rezalnega mehanizma		O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Maks. število listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enem prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejša omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.
** Karakteristična je črka po 7-mestni številki artikla na tipski tablici na hrbtni strani naprave. Npr. 1873111C >> velikost reza 4 x 7 mm

Uničevalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2014/35/EU o nizki napetosti
- Direktiva 2014/30/EU o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
