GEBRUIKSAANWIJZING Securio P36i HSM

1 Symboolverklaring en veiligheidsaanwijzingen

WAARSCHUWING

De gevarentekens het signaalwoord WAARSCHUWING en grijze tekst waarschuwen voor ernstig tot levensgevaarlijk letsel.

LET OP

wordt gebruikt, als materiële schade het gevolg van niet-inachtneming kan zijn.

Aanwijzing

kenmerkt informatie voor effectief bedrijf van de machine zonder risico voor gevaren.

Veiligheidsadviezen

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers door.

Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

Gevaar voor verwondingen door scherpe messen!

Grijp nooit in de sleuf van de papiertoevoer.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sensorische

of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen.

Laat de papiervernietiger niet onbeheerd ingeschakeld.

Gevaar door elektrische stroom!

Foute omgang met de machine kan tot elektrische schokken leiden.

- Controleer toestel en kabels regelmatig op schade.

Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor seling van plaats of reiniging.

- Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.

- Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water. Neem de netstekker nooit met vochtige handen vast.

2 Gebruik volgens de bestemming, garantie

Kijk op het typeplaatje aan de achterkant van het toestel na voor welke snijbreedte en netspanning uw papiervernietiger bestemd is en neem de betreffende punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	5,8	3,9 4	5x30 1,9	x15
Kredietkaarten ● ●	●		●
Cd's ● ● ●	●
Diskettes	●	●

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met snijbreedte 1x5 mm mag het papier geen nietjes of paperclips bevatten.

Aanwijzing

In het afzonderlijke cd-snijwerk (optie) kunt u onafhankelijk van het papiersnijwerk cd's, diskettes en kredietkaarten vernietigen.

De garantietijd voor de papiervernietiger bedraagt 3 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Een uitzondering vormen daarbij de papiervernietigers met snijbreedte 0,78x11 mm en 1x5 mm. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

HSM garandeert de levering van reserveonderdelen tot 10 jaar na einde van de productie van dit model.

3 Overzicht

Aanwijzing: Afhankelijk van de uitvoering is het mogelijk dat uw machine niet alle modules bevat.

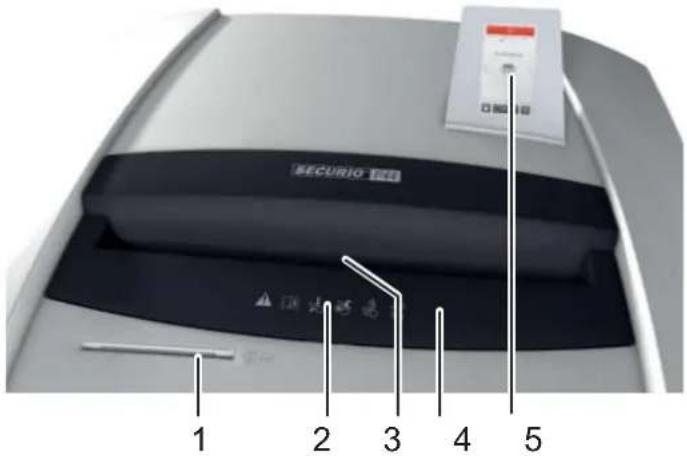

SECURIO 100 1 2 3 4 5

1 Toevoersleuf voor cd's, diskettes en creditcards (optie)
2 Veiligheidsadviezen
3 Fotocel in de papiertoevoer
4 Veiligheidselement
5 Bedienings- en weergave-eenheid

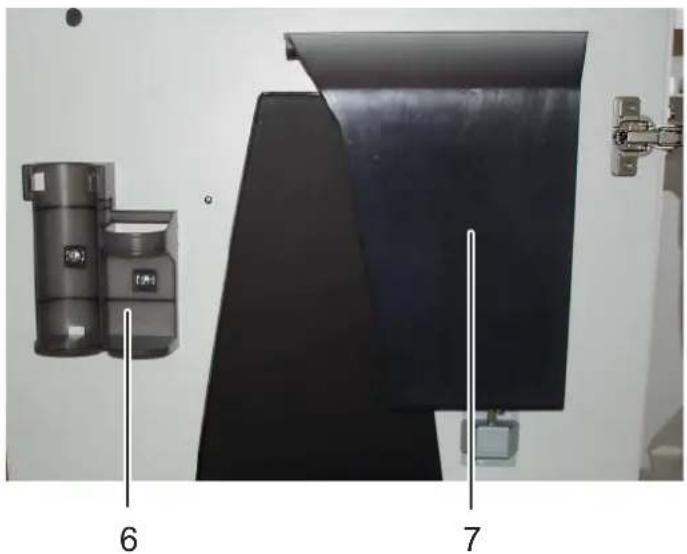

6 Houder voor gebruiksaanwijzing en oliefl es
7 Snijgoedbak cd's / diskettes / creditcard (opties)
8 Vulopening voor snijblokolie (enkel bij snippers)

4 Bedienings- en weergaveveld

Uw papiervernietiger wordt bediend via veegbewegingen over het touchdisplay. Veeg hiervoor met uw vingertoppen over het beeldscherm zoals bij de bediening van een smartphone.

De weergavevelden informeren u in de geselecteerde taal over de bedrijfstoestand van het apparaat, en wijzen u op eventuele handelingen die moeten worden uitgevoerd.

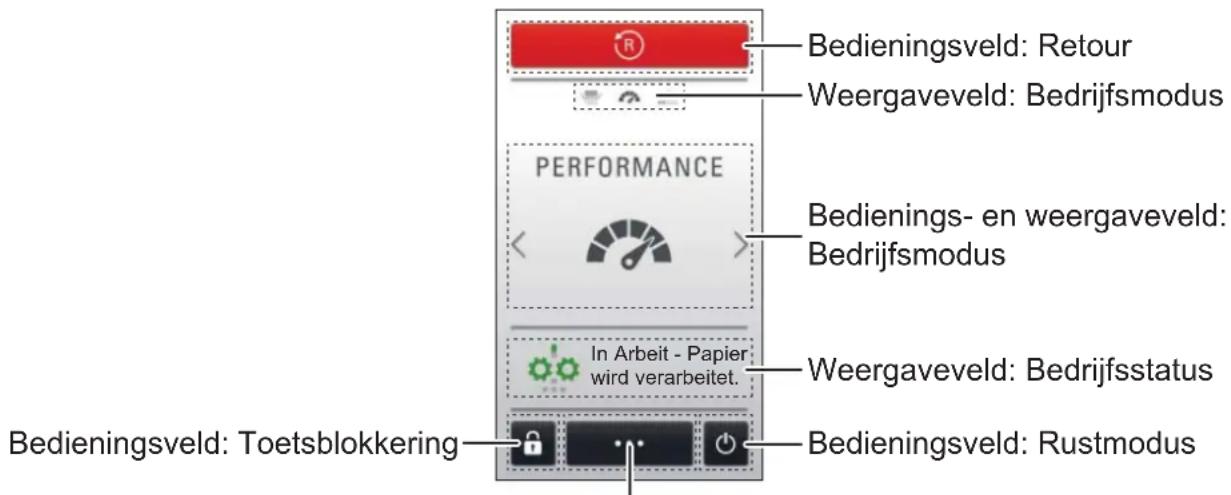

Voorbeeld: Weergave tijdens de vernietigingsprocedure

Bedieningsveld: Retour Weergaveveld: Bedrijfsmodus PERFORMANCE Bedienings- en weergaveveld: Bedrijfsmodus In Arbeit - Papier wird verarbeitet. Weergaveveld: Bedrijfsstatus Bedieningsveld: Toetsblokkering Bedieningsveld: Rustmodus

Bedieningsveld: Informatie over de machine en de instellingen

5 Inbedrijfstelling

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.
• Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.

• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

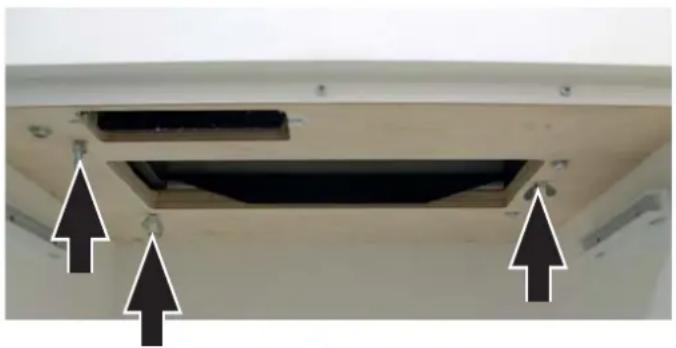

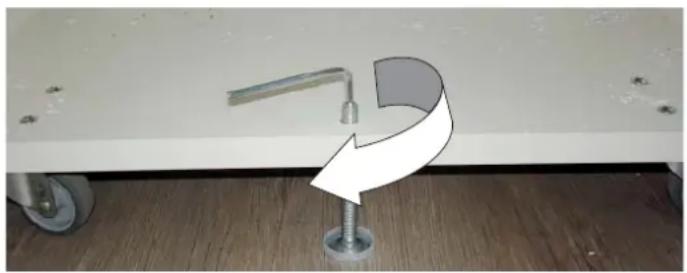

• De papiervernietiger is met 4 zwenkwielen uitgerust. Schuif de machine naar de gewenste plaats van opstelling, en vergrendel hem door omlaag draaien van de klemschroef in de bodem van de onderkast.
  Gebruik hiervoor een binnenzeskantsleutel van 4 mm.

- Open voor de eerste inbedrijfstelling de deur en verwijder de drie vleugelschroeven van de transportborgingen uit de bodemplaat onder het snijwerk.

• Vul bij machine met snippers het oliereservoir met de snijblokolie (zie hoofdstuk 7 „Oliere-servoir vullen”).
• Steek de netstekker van de machine in een reglementair geïnstalleerd stopcontact.

6 Bediening

Papiervernietiger inschakelen

• Netschakelaar aan de achterzijde van de papiervernietiger op „I” zetten.
• Bij de eerste keer inschakelen selecteert u de taal voor de weergavetekst.
  ▶ De ingestelde bedrijfsmodus wordt weergegeven.

Veeg over het display om tussen de modi te wisselen.

Aanwijzing

De motortemperatuur van de papiervernietiger wordt bewaakt. Als de temperatuur te hoog wordt, kunnen niet alle bedrijfsmodi worden geselecteerd. Een melding op het display informeert u hierover. Na afkoeling zijn alle modi weer beschikbaar.

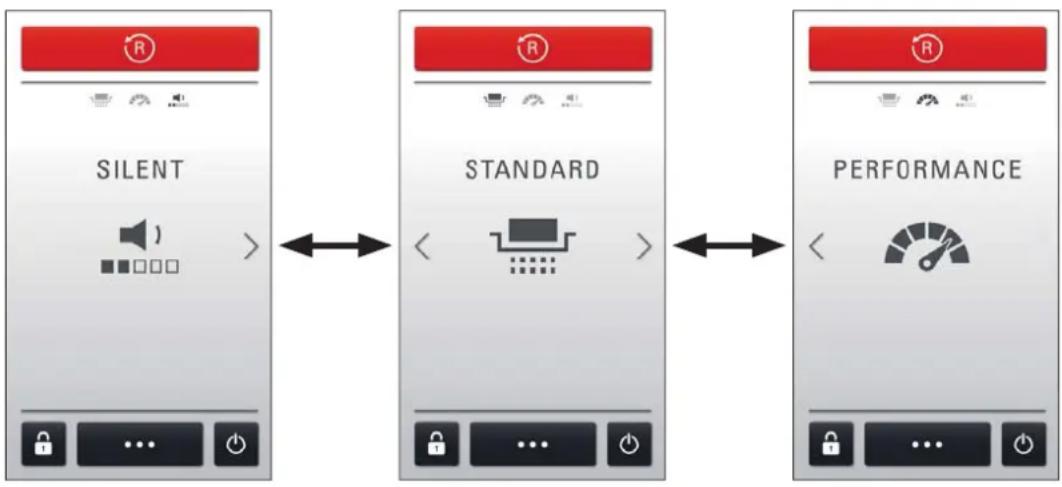


De papiervernietiger beschikt over 3 bedrijfsmodi die verschillen in snijsnelheid, doorvoer en geluidsemissie:

Silent: voor bijzonder rustig bedrijf

Standard: voor optimale doorvoer bij geringe geluidsemissie

Performance: voor maximale snijsnelheid en doorvoer

▶ De machine is bedrijfsklaar.

Aanwijzing

Papier- en cd-snijwerk kunnen niet gelijktijdig worden gebruikt. Altijd slechts een materiaalsoort tegelijk vernietigen.

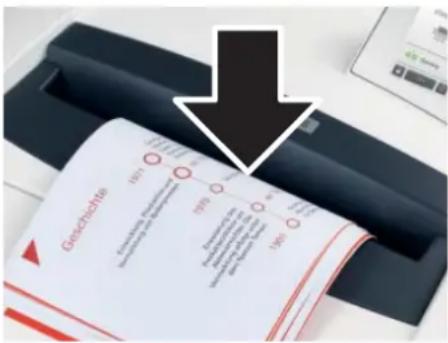

Papier vernietigen

Geschichte 1871 1870 1861

- Voer papier in het midden van de papiergleuf toe. Het snijwerk wordt automatisch door de fotocel gestart. Let er daarom bij smalle papierstroken op, dat deze door de fotocel kunnen worden gedetecteerd.

LET OP

Vernietig geen papier in het cd-snijwerk. Dit kan schade veroorzaken.

De bedrijfsmodus „In bedrijf - papier wordt verwerkt“ wordt weergegeven.
3 s nadat de fotocel in de papiertoevoeropening weer vrij is, wordt het snijwerk automatisch uitgeschakeld en gaat de papiervernietiger in stand-by.

Cd's / creditcards / diskettes vernietigen

- Controleer of het is toegestaan om met uw machine deze materialen te vernietigen (zie „Gebruik volgens bestemming“).

Machines met apart cd-snijwerk (optie):

Voer het materiaal in de toevoersleuf van dit snijwerk. Dat beschermt u tegen splinters.

Machines zonder apart cd-snijwerk:

WAARSCHUWING

Gevaar voor verwondingen door splinters!

Afhankelijk van het soort materiaal kunnen bij het vernietigen van cd's splinters uit het snijwerk schieten en oogletsel tot gevolg hebben.

- Draag daarom een veiligheidsbril.

• Doe altijd slechts een cd/dvd tegelijk in het midden van de toevoeropening.
• Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Papiervernietiger in rustmodus schakelen

- Druk een seconde op het bedieningsvlak rustmodus

Het weergaveveld wordt donker. Bij materiaaltoevoer start het papier- of cd-snijwerk weer.

Papiervernietiger uitschake- len

- Netschakelaar aan de achterzijde van de papiervernietiger op „0“ zetten.

7 Storing- en functie-indicaties

Aanwijzing

Door meldingen op het bedienings- en weergaveveld wordt u over de bedrijfstoestand van de papiervernietiger geïnformeerd. Hierna worden daarom alleen foutmeldingen toegelicht waarbij de vereiste handelingen niet direct op het display worden weergegeven.

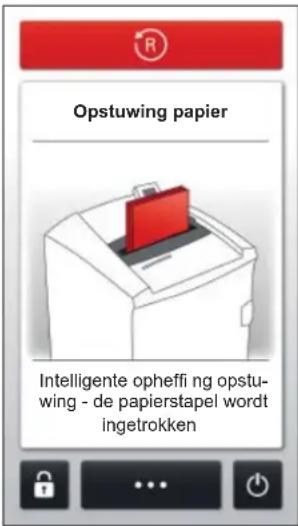

Opstuwing papier Intelligente opheffi ng opstu- wing - de papierstapel wordt ingetrokken

Vastgelopen papier

U heeft te veel papier in een keer toegevoerd.

Als al meer dan 1/2 DIN A4-pagina werd verwerkt, trekt de papiervernie-tiger de papierstapel naar binnen, hoewel meer bladen dan toegestaan werden toegevoerd.
Indien het aantal te vernietigen bladen duidelijk hoger is dan mogelijk om te verwerken, draait het snijwerk enkele seconden achteruit en schuift het papier weer naar buiten.
- Druk eventueel nog op „R“ om het snijwerk opnieuw achteruit te laten draaien.
- Neem de papierstapel eruit.
- Breng nu zo veel paper in, als toegestaan (zie Technische gegevens).

Aanwijzing

Om het papier beter te kunnen verwijderen kunt u het veiligheidselement omhoogklappen. Druk daarvoor op het midden van de voorste rand van het veiligheidselement en til de klep op.

Tekstmelding in het weergaveveld	Storings-oorzaak	Storing verhelpen
Neem de papiersta-pel of de cd weg.	Papier en cd ge-lijktijdig toegevoerd.	• Gebruik beide snijwerken niet tegelijk, maar vernietig papier en cd’s/diskettes/kredietkaarten na elkaar.
Veiligheidselement geopend	Druk op veiligheids-element	▸ Een lichte druk op het veiligheidselement voorkomt onbedoeld naar binnen trekken. Het snijwerk stopt resp. start niet.• Druk niet op het veiligheidselement.
Papierbak vol Snijgoedbak voor papier vol		• Leeg de snijgoedbak voor papier. Druk op rechter deurrand om de deur te openen.AanwijzingAls u voor het openen van de deur op „R“ drukt, wordt een deel van het snijgoed in het snijwerk teruggetrokken en valt dus niet in de bin-nenruimte van de papiervernietiger.
Cd-bak vol Cd-bak vol • Leeg de cd-bak. Neem hem daarvoor naar boven uit de houder.
Deur open Deur	open • Sluit de deur.
Veiligheidselement actief	Veiligheids-element niet vergrendeld	• Vergrendel het veiligheidselement.AanwijzingBewegingen van het veiligheidselement bij de vernietigingsprocedure worden bewaakt.
Metaal waargeno-men	Metalen deeltjes in papier	• Druk op „R“ en trek het papier uit de toevoersleuf.• Verwijder metaal dat zich in het papier of op het veiligheidselement bevindt.• Bevestig de storing.
Motor overbelast De motor is te warm geworden.		• Laat de papiervernietiger voor het volgende gebruik minstens 30 min afkoelen.
Lichtslot onder het stof	Fotocel door papierstof geblokkeerd	• Reinig de fotocel in de papiertoevoer met een droge kwast of een doek.
Oliereservoir leeg Oliereservoir leeg		• Vul het reservoir met snijblokolie.Gebruik daarvoor speciale HSM-olie!Inhoud: 250 mlDruk op het veiligheidselement en til de klep op.De vulopening van de olie-voorziening bevindt zich aan de rechterzijde van de toevoerschacht.De olie kan worden gevuld door de kleine opening 1 (gele stop verwijderen) en door de normale opening 2 (rode dop losschroeven).

8 Meer functies en instellingen

Toetsenblokkering

Door blokkeren van het touchdisplay kunt u de bediening van uw papiervernietiger door onbevoegden voorkomen:

• Druk een°seconde op het bedieningsvlak voor toetsblokkering
  ▶ Het numerieke toetsenbord verschijnt.
  • Voer een getal van 4 cijfers in.
  ▶ De weergave wordt donker. De toetsen zijn geblokkeerd.

Toetsen weer deblokkeren:

• Raak op een willekeurige plek het weergaveveld aan.
  ▶ Het numerieke toetsenbord verschijnt.
  • Voer het getal van 4 cijfers weer in.
• De toetsen zijn gedeblokkeerd en kunnen weer worden bediend.

Aanwijzing

Indien u het door u ingevoerde getal bent vergeten, kunt u de toetsen met de mastercode deblokkeren: 8731

Andere functiemodi

- Continumodus

Functie: snijwerk loopt ononderbroken.

Als er 2 min geen materiaal wordt toegevoerd, schakelt het snijwerk uit en de gaat de papiervernietiger in stand-by. Bij fout- of waarschuwingsmeldingen wordt het snijwerk eveneens uitgeschakeld.

Start: Druk 3 seconden op het midden van het weergaveveld.

Voortijdig annuleren: Tik op het weergaveveld.

- Modus stand by

Functie: 2 minuten na de laatste papiertoevoer is het apparaat weer bedrijfsgereed. Bij papiertoevoer start de papiervernietiger automatisch op.

• Automatisch uitschakelen

Functie: Als de papiervernietiger 8 uur lang niet werd gebruikt, wordt het opgenomen vermogen nog eens gereduceerd.

Aanwijzingen

Met de hand omkeren

Door drukken op „R“ loopt het snijwerk achteruit en wordt na ca. 2 seconden uitgeschakeld, ook als u daarna nog het veld aanraakt. Om opnieuw een retour te starten, moet het bedienvlak worden losgelaten en dan opnieuw worden bediend.

Als de papiervernietiger al in de vernietigingsrichting wordt gebruikt, wordt deze door het indrukken van de toets meteen omgekeerd.

Snijgoedbak

De aandrijving van beide snijwerken wordt uitgeschakeld als de papier- of de cd-bak vol is.

Bij machines met afzonderlijk cd-snijwerk wordt het vulniveau in het cd-reservoir (zie overzicht, pos. 7) bewaakt. Leeg het reservoir na een foutmelding.

Neem het milieu in acht en voer de verschillende materialen gescheiden af.

Automatische olie-voorziening (enkel bij snippers)

Het snijwerk wordt door de interne olie-voorziening regelmatig gesmeerd.

De signalering „Oliereservoir leeg” wordt na het vullen van het reservoir automatisch gewist. De papiervernietiger blijft ook gebruiksklaar bij een leeg oliereservoir.

Metaalherkenning (optie)

De papiervernietiger is optioneel met een metaalherkenning uitgerust. Door de automatische uitschakeling wordt schade aan het snijwerk door paperclips of andere metalen delen vermeden.

Bewaking van het veiligheidselement

Bewegingen van het veiligheidselement bij het vernietigen worden gedetecteerd. Als uw machine zonder foutsignalering uitschakelt, trek dan het papier uit de papiergleuf en breng het opnieuw in.

Informatie over de machine en de instellingen

Druk in de uitgangsweergave op het menuvlak om machineparameters weer te geven en te wijzigen. De mogelijke instellingen worden weergegeven.

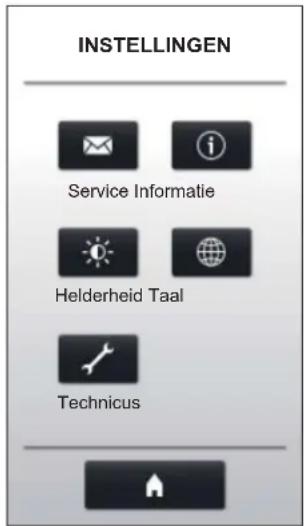

INSTELLINGEN Service Informatie Helderheid Taal Technicus

Selecteer:

Service: Adressen voor uw contact met HSM en dochteronderne- mingen

Helderheid: Verschuif de regelaar om de helderheid van de weergave aan te passen.

Informatie: Bedrijfsuren van de papiervernietiger en belangrijke machine-informatie

Taal: Selecteer een taal voor de weergave.

Technicus: Wachtwoordbeveiligde toegang voor HSM-technicus

Met het vlak springt u altijd terug naar de uitgangsweergave.

9 Reiniging en onderhoud

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

Schakel de papiervernietiger voor verplaatsen of reinigen uit en trek de stekker uit het stopcontact.

Servicewerkzaamheden, die met het verwijderen van behuizingsafdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici van onze dealers

worden uitgevoerd.

Klantendienstadressen zie pagina 224.

De papiervernietiger mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij geen water in het toestel laten binnendringen.

DON'T FORGET

Alleen bij stroken:

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk

Gebruik daarvoor enkel

speciale snijblokolie van HSM:

• Spuit de speciale olie door de papiertoevoer over de volledige breedte van de snijassen.
• Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen.
  Papieropstopping en snippers worden verwijderd.

10 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het apparaat. Wanneer

deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpun- ten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialen terecht- komen op de daarvoor bestemde verzamelpun- ten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

11 Leveringsomvang

• Papiervernietiger aansluitingsbereld in doos verpakt
  • 5 opvangzakken
  • voor snippers 1 fl es snijblok speciaal olie
• Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken, bestelnr. 1.442.995.110
- Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403
• Kartonnen doos, bestelnr. 1.850.995.200
Klantendienstadressen zie pagina 224.

12 Technische specifi caties

Vernietigingswijze Stroken Snippers
Snijgrootte (mm)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Veiligheidsniveau DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Snijcapaciteit* (vel), DIN A4 80 g/m270 g/m2	43 - 4552 - 54	34 - 3640 - 42	27 - 2929 - 31	16 - 1820 - 22	11 - 1312 - 14	810
Doorloopsnelheid	85 mm/s
Invoerbreedte	330 mm
Aansluiting	230 V, 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Opgenomen vermogen bij max. aantal vellen in gereedheidsmodus	1000 W2 W
Bedrijfsmodus	Continubedrijf
Omgevingsvoorwaarden tijdens het gebruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt	-10°C tot +25°Cmax. 90%, niet condenserendmax. 2.000 m
Afmetingen B x D x H (mm)	580 x 550 x 1036
Gewicht	68 kg
Inhoud van de snijgoedbak voor papier	145 l
Emissiegeluidsdrukniveau(Stationair / belast)	Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A)
Snijgrootte van het aparte cd-snijwerk (optie)	Artikelnummer +C **		Artikelnummer +M, N **
	4 x 7 mm		2 x 2 mm
Veiligheidsniveau van het cd-snijwerk	O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.
** Het identificatieteken is de letter na het 7-cijferige artikelnummer op het typeplaatje aan de achterzijde van het apparaat. Bijvoorbeeld 1873111C >> snijgrootte 4 x 7 mm

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2014/35/EU

• EMC-richtlijn 2014/30/EU

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.

- De aceea, purtați ochelari de protectie.
