KASUTUSJUHEND Securio P36i HSM

1 Sümbolite selgitused ja ohutusju-hised

HOIATUS

Ohumärk ürtusönaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete või elu- ohtlike vigastuste eest.

Sümbolit TÄHELEPANU

kasutatakse ainult juhul, kui tähelepanematuse tagajärjeks võib olla varakahju.

Sümbol Märkus

tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet.

Ohutusjuhised

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see järgmistele kasutajatele edasi.

Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

Vigastusoht teravate nugade töttu!

Ärge pistke kätt paberi toiteava pilusse.

Vigastusoht sissetömbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõikeavast eemal.

Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Ohtlik lastele ja teistele inimes- tele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmi- sed ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasuta- mise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks.

Elektrivooluga seotud oht!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

- Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.

Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetami-seks või puhastamiseks välja ja tõmmake selleks toitepistikust.

- Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

- Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut märgade kätega.

garantii

Vaadake seadme tagaküljel asuvalt tüübisildilt, milline on teie paberipurustaja lõikelaius ja toitepinge, ning lugege vastavaid peatükke kasutusjuhendist.

Paberipurustaja on möeldud üksnes paberi purustamiseks. Olenevalt purustamise viisist vöib väikestes kogustes purustada ka järgmisi materjale:

Lõike laius (mm) 5,8 3,9 4,5x30 1,9x15
Krediitkaardid ● ●		●		●
CD-d ● ●		●
Disketid ● ●

Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes. Vaid 1 × 5 mm lõikelaiusega masinate puhul ei tohi paberis olla vihiku- ega kirjaklambreid.

Märkus

Eraldi CD-lõikeseadmega (valikuline) saate paberi lõikeseadmest söltumata hävitada CDsid, diskette ja kreditkaarte.

Paberipurustaja garantiiaeg on 3 aastat. HSM paberipurustaja terasest lõikerullikutele kehtib eraldi sõltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Öeldu ei puuduta paberipurustajaid lõikelaiusega 0,78 × 11 mm ja 1 × 5 mm. Kulumine, mitte-asjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpeta-mist.

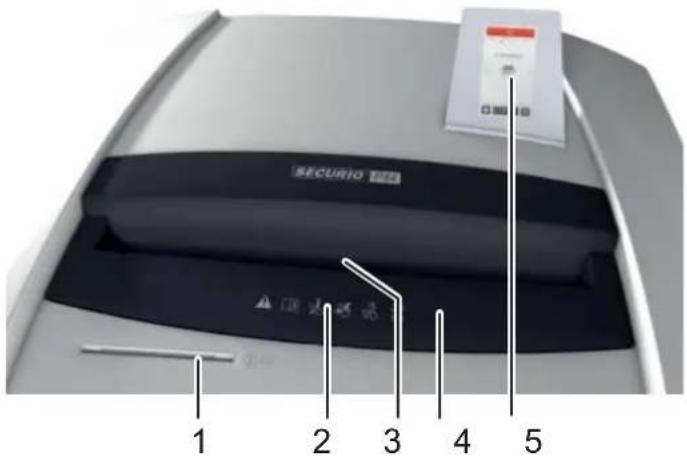

3 Ülevaade2 Sihipärane kasutamine,

Märkus: Vastavalt teie masina ehitusvariandile ei ole sellel köiki ehitusgruppe.

SECURIO 1 2 3 4 5

1 CD-de, disketid ja kreditkaartide (valikuline) sisestusava
2 Ohutusjuhised
3 Paberi sisestusava valgusbarjäär
4 Ohutuskate
5 Käsitsus- ja näiduelement

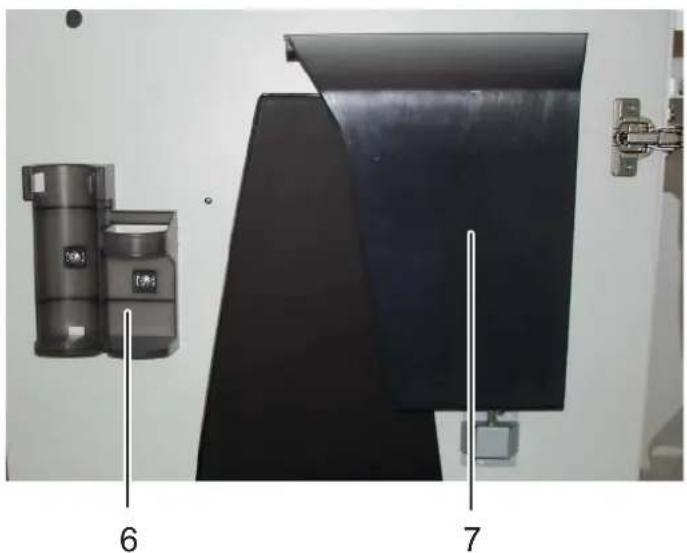

6 Kasutusjuhendi ja ölipudeli hoidik
7 CD-de, disketid ja krediitkaartide (valikuline) jäätmekast
8 Lõikeploki öli sisestusava (ainult tükeldamine)

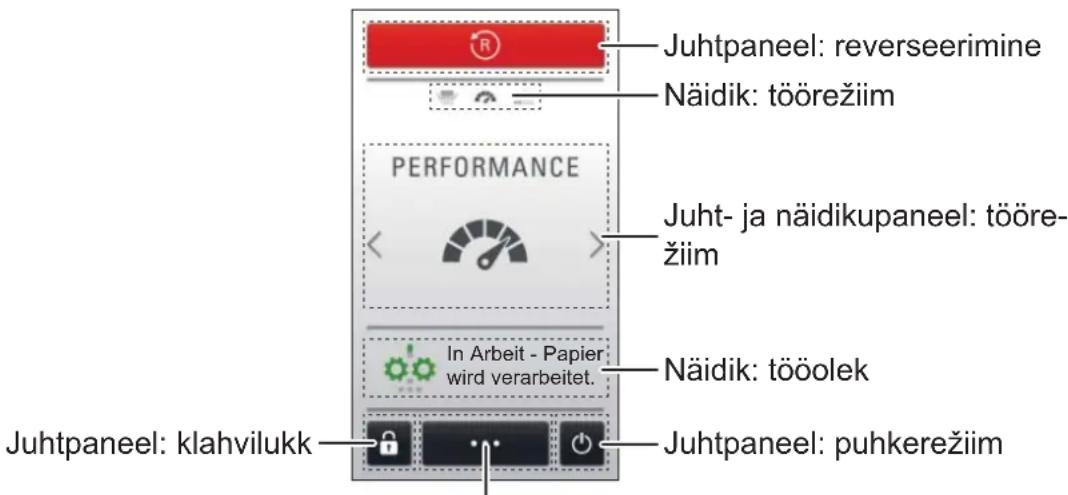

4 JUHT-JA NÄIDIKUPANEEL

Paberipurustajat juhitakse puutepaneeli puudutamisega. Puudutage selle ekraani sörmeotstega nagu nutitelefoni kasutamisel.

Näidikul kuvatakse valitud keeles seadme tööolekut ja viidatakse vajalikele toimingutele.

Näide: näidik purustamisprotsessi ajal

Juhtpaneel: reverseerimine Näidik: töörežiim PERFORMANCE Juht- ja näidikupaneel: tööre- žiim In Arbeit - Papier wird verarbeitet. Näidik: tööolek Juhtpaneel: klahvilukk Juhtpaneel: puhkerežiim

Juhtpaneel: teave masina ja seadistuste kohta

5 Kasutuselevõtt

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.
• Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pinda-dest.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
• Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.

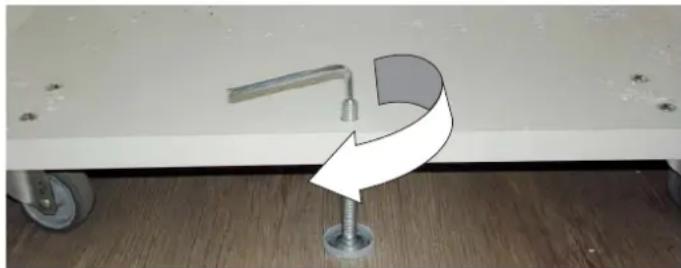

- Paberipurustaja on varustatud 4 juhtrullikuga. Liigutage masin soovitud asukohta ja lukus-tage see alumise osa põhjal asuvat fi ksaatorit allapoole keerates. Kasutage selleks 4 mm sisekuuskantvõtit.

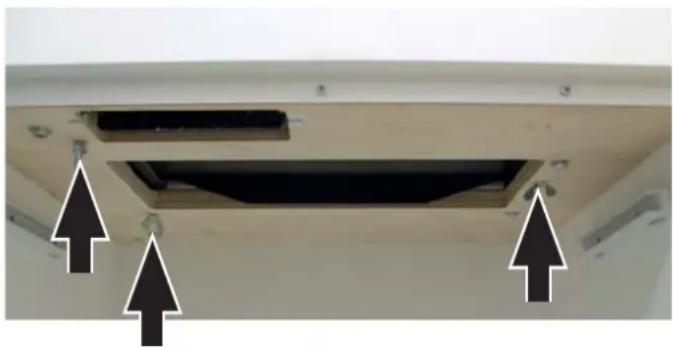

- Avage enne seadme kasutamist uks ja eemaldage transportimiseks paigaldatud liblikpoldid põrandaplaadilt lõikeseadme all.

- Täitke peenestusseadmega masinatel ölipaak lõikeplokiõliga (vt ptk 7 „Ölipaagi täitmine”).

- Pistke masina toitepistik nõuetekohaselt pai-galdatud pistikupesasse.

• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”.
• Esmakordsel sisselülitamisel valige näidikutekstide keel.
  ▶ Kuvatakse seadistatud töörežiim.

Režiimide vahel vahetamiseks puudutage ekraani.

Märkus

Paberipurustaja mootori temperatuuri jälgitakse. Kui peaks esinema lubamatut soojenemist, ei ole võimalik kõiki töörežiime valida. Sellest kohta kuvatakse ekraanil teade. Pärast mahajahtumist on taas kõik režiimid saadaval.

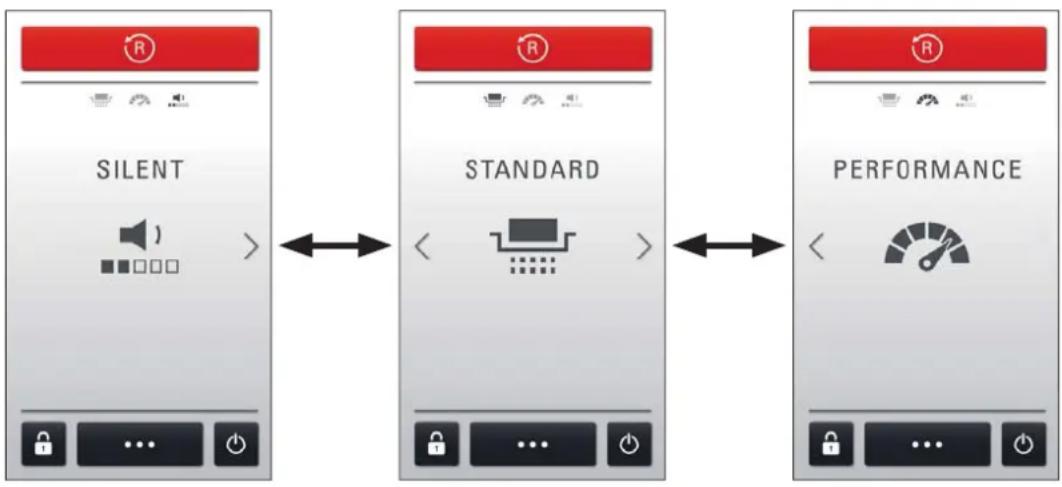


Paberipurustajal on 3 töörežiimi, mille puhul on erinev lõikekiirus, läbilase ja müraemissioon.

Silent: eriti vaikne töötamine

Standard: optimaalne läbilaskevõimsus väikese müra tekitamisega

Performance: maksimaalne lõike- ja läbilaskevõimsus

▶ Masin on töövalmis.

Märkus

Paberi ja CD-lõikeseadet ei saa samaaegselt kasutada. Hävitage alati ainult üht liiki materjali.

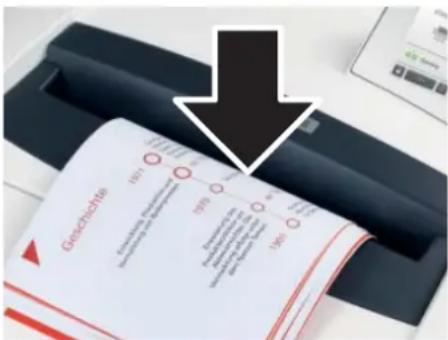

Paberi purustamine

- Juhtige paber paberipilu keskelt sisse. Valgusbarjäär käivitab löikeseadme automaatselt. Jälgige seetõttu kitsaste paberiribade puhul, et valgusbarjäär need tuvastaks.

TÄHELEPANU

Ärge hävitage paberit CD-lõikeseadmes. See võib põhjustada kahjustusi.

Kuvatakse tööolek „Töös – paberit töödeldakse”.
Umbes 3 sekundit pärast viimase paberi purustamist lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

CDde / krediitkaartide / diskettide hävitamine

- Kontrollige, kas teie masin on möeldud nende materjalide hävitamiseks (vaadake „Sihipärane kasutamine”).

Masinad eraldi CD-lõikemehhanismiga (lisavarustus): Sisestage materjal selle lõikemehhanismi sisestuspilusse. Ohutuskate kaitseb teid kildude eest.

Masinad ilma eraldi CD-lõikemehhanismita:

HOIATUS

Vigastusoht kildude tekkimisel!

CD-de purustamisel võib olenevalt materjalist tekkida kilde.

- Seepärast kandke alati kaitseprille.

• Sisestage CD-d/DVD purustisse sisestusava keskelt.
• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.

• Vajutage ühe sekundi jooksul nuppu „Puhkerežiim”
  Näidik tumeneb. Materjali etteandemehhanism käivitab paberi- või CD-lõike-mehhanismi uuesti.

Paberipurustaja väljalülitamine

- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.

7 Rikke- ja funktsiooninäidud

Märkus

Paberipurustaja tööoleku kohta saab teavet juht- ja näidikupaneeli teadete kaudu. Seepärast selgitatakse alljärgnevalt üksnes neid veateateid, mille puhul ei kuvata vajalikke toiminguid otse ekraanile.

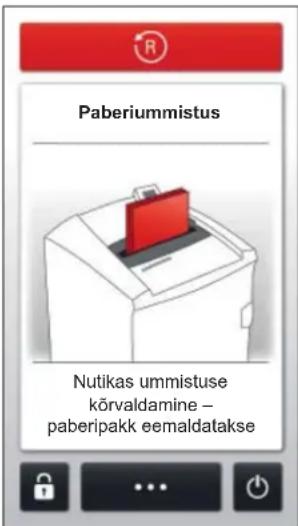

Paberiummistus Nutikas ummistuse körvaldamine – paberipakk eemaldatakse

Paberiummistus

Sisestasite korraga liiga palju paberit.

Kui sisestatud on juba rohkem kui 1/2 DIN A4-lehest, tömbab paberipu-rustaja sisse paberivirna, kuigi ette on antud rohkem lehti kui lubatud.
Kui purustatavate lehtede arv on palju suurem kui töödeldavate lehtede arv, töötab löikemehhanism möne sekundi tagurpidi ja lükkab paberi välja.
- Vajaduse korral vajutage veelkord nuppu „R“, et lasta lõikemehhanismil veelkord tagurpidi töötada.
• Eemaldage paberivirn.
- Sisestage ainult nii palju paberit, kui on lubatud (vaadake tehnilisi andmeid).

Märkus

Paremaks paberi eemaldamiseks võite turvaelemendi üles klappida. Vajutage selle jaoks turvaelemendi eesääre keskele ja tõstke klapp üles.

Teatetekst näidiku-paneelil	Törke põh-jus	Törke kõrvaldamine
Palun eemaldage paberipakk või CD.	Paberi ja CD sa-maaegne sisestamine	Ärge kasutage mõlemat lõikeseadet üheaegselt, vaid hävitage paber ja CDd/disketid/krediitkaardid üksteise järel.
Turvaelement on avatud	Vajutage turvaele-mendile	Kerge surve turvaelemendile takistab soovimatut sisestamist. Lõi-kemehhanism peatub või ei käivitu.Ärge vajutage turvaelemendile.
Paberihoidik on täis	Paberi jäät-mekast on täis	Tühjendage paberi jäätmekast. Ukse avamiseks vajutage ukse parempoolsele servale.MärkusKui vajutate enne ukse avamist juhtväljale „R“, tõmbab lõikemehha-nism osa lõigatavat materjali tagasi ja see ei kuku paberipurustaja sisemusse.
CD-hoidik on täis	CD-hoidik on täis	Tühjendage CD-mahuti. Tõstke see üles, hoidikust välja.
Kate avatud Kate	avatud • Sulgege uks.
Turvaelement on aktiivne	Turvaelement ei ole fi kseeritud	• Fikseerige turvaelement.MärkusHävitamisel jälgitakse turvaelemendi liikumist.
Tuvastati metall Paberis on metalliosad		• Vajutage nuppu „R” ja tõmmake paber sisestuspilust välja.• Eemaldage metall, mis on paberi või turvaelemendi küljes.• Kviteerige tõrge.
Mootor on ülekoormatud	Mootor on liiga palju soojenenud.	• Laske paberipurustajal enne järgmist kasutamist 30 min jahtuda.
Valguskiir-tõkis on tolmune	Valgus-barjäär on paberitolmu tõttu määr-dunud	• Puhastage valgusbarjääri paberi sisestusavas kuiva pintsli või lapiga.
Õlipaak on tühi Õlipaak on tühi		• Täitke mahutit lõikeploki öliga. Asutage selle jaoks vaid HSM-spetsiaalõli! Mahuti mahtuvus. 250 mlVajutage turvaelemendile ja tõstke klapp üles.Õli sisestusava asub sisestuspilu paremal küljel.Õli saab lisada nii väikese ava 1(eemaldage kollane kork) kui ka normaalse ava 2(keerake punane kaas maha) kaudu.

8 Lisafunktsioonid ja -seadistused

Klahvilukk

- Vajutage ühe sekundi jooksul nuppu „Klahvilukk”

▶ Kuvatakse numbriklahvistik.
- Sisestage suvaline 4-kohaline arv.
▶ Näidik tumeneb. Klahvid on lukus.

Klahviluku avamine:

• Vajutage suvalises kohas näidikul.
▶ Kuvatakse numbriklahvistik.
- Sisestage valitud 4-kohaline arv.
▶ Klahvilukk on avatud.

Märkus

Kui peaksite enda valitud numbrikoodi unus-tama, saate klahviluku kõrvaldada ülemkoodi sisestades: 8731

Täiendavad funktsioonirežiimid

- Pideva käituse režiim

Kasutamine: Suure koguse paberi hävitamine Funktsioon: löikemehhanism töötab lakkamatult.

Kui kahe minuti jooksul ei ole materjali sises- tatud, lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile. Vea- või hoiatus- teadete korral lülitatakse lõikemehhanism samuti välja.

Käivitamine: vajutage 3 sekundi jooksul näidiku keskele.

Enneaegseks katkestamiseks: puudutage näidikut.

- Ooterežiim

Funktsioon: 2 minutit pärast viimast paberisestust lülitub seade valmisolekurežiimi. Paberi sisestamisel käivitub paberipurusti automaatselt.

• Automaatne väljalülitamine

Funktsioon: Kui paberipurustajat ei kasutata 8 tunni jooksul, siis vähendatakse elektritarbimist veelgi.

Juhised

Käsitsi reverseerimine

Nupu „R” vajutamisel pöörleb löikemehhanism tagurpidi ja see lülitatakse umbes 2 sekundi möödudes välja, isegi juhul kui hoiate nuppu endiselt all. Selleks et käsitsi reverseerimist uuesti alustada, tuleb nupp vabastada ja seda siis uuesti vajutada.

Kui paberipurustaja töötab juba hävitamissuunas, vallandab selle nupu vajutamine kohe reverseerimise.

Jäätmekast

Mõlema lõikeseadme ajam peatatakse, kui paberi- või CD-mahuti on täis.

Eraldi CD-lõikeseadmega masinatel jälgitakse CD-mahuti täituvust (vt ülevaade, pos 7). Pärast veateadet tühjendage anum.

Pöörake tähelepanu keskkonnale ja käidelge erinevaid materjale eraldi.

Automaatne ölitaja (ainult tükeldamisel)

Sisseehitatud ölitussüsteem määrib löikemehhanismi korrapäraselt.

Signalisatsioon „Õlimahuti on tühi” kustub auto-maatselt pärast mahuti täitmist. Paberipurustaja on ka tühja õlimahuti korral töövalmis.

Metalli tuvastamine (valikuline)

Paberipurustaja on valikuliselt varustatud metalli tuvastamise funktsiooniga. Automaatse väljalülitumise abil välditakse löikeseadme kahjustumist kirjaklambrite ja muude metalldetailide töttu.

Turvaelemendi kontroll

Tuvastatakse turvaelemendi liikumine hävitamisel. Kui teie masin lülitub välja veast märku andmata, tömmake paber paberisisestusavast välja ja pange paber uuesti avasse.

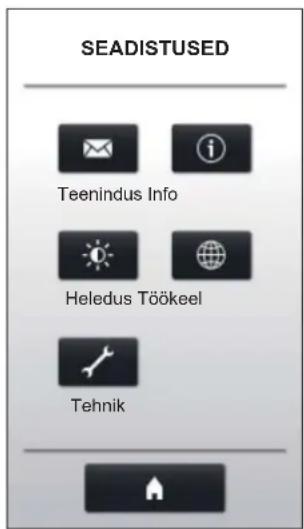

Teave masina ja seadistuste kohta

Masina parameetrite kuvamiseks ja muutmiseks vajutage põhinäidikul menüü nuppu ... Kuvatakse võimalike seadistuste ülevaade.

SEADISTUSED Teenindus Info Heledus Töökeel Tehnik

Valige:

Teenindus: Aadressid HSM-i ja tütarettevõtetega ühenduse võtmiseks

Heledus: Näidiku heleduse kohandamiseks nihutage regulaatorit.

Info: Paberipurustaja töötunnid ja oluline teave masina kohta

Töökeel: Valige näidiku keel.

Tehnik: Salasõnaga kaitstud ligipääs HSM-i tehniku jaoks

Kasutage juhtpaneeli nuppu põhinäidikule liikumiseks.

9 Puhastus ja hooldus

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tömmake selleks toitepistikust.

Hooldustöid, mille käigus tuleb kor- puse kaas eemaldada, on lubatud teha vaid HSM-i klienditeenindusel ja meie lepingupartnerite hooldustehni- kutel. Klienditeeninduse aadressid leiate leheküljelt 224.

Puhastage paberipurustajat ainult pehme lapi ja örnatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

DON'T FORGET

Ainult ribastamine:

Ölitage lõikemehhanismi lõiketulemuse halvenemisel, müra tekkimisel ja iga kord pärast jäätmekasti tühjenda-

mist. Kasutage selle jaoks HSM-lõikeploki spetsiaalset öli.

• Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sisestamata u. 10 sekundit püsikäituse režiimis töötada.
  ▶ Eralduvad paberitolm ja -osakesed.

10 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonikaseadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisal-dub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka köik pakendimaterjalid keskkonnasöbra- likku jäätmekäitlusse.

11 Tarnekomplekt

• Töövalmis paberipurustaja karbis
  • 5 jäätmekotti
  • 1 pudel lõikeploki spetsiaalõli tükeldavatele seadmetele
• Kasutusjuhend

Tarvikud

• 10 jäätmekotti tellimisnumber-Nr. 1.442.995.110
• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403
- Pappkarp, tellimisnumber 1.850.995.200 Klienditeeninduse aadressid leiate leheküljelt 224.

12 Tehnilised andmed

Purustamisviis Ribastamine Tükeldamine
Purustatud tüki suurus (mm)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Turvatase DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Purustamisjõudlus* (leht) DIN A4 80 g/m270 g/m2	43 - 4552 - 54	34 - 3640 - 42	27 - 2929 - 31	16 - 1820 - 22	11 - 1312 - 14	810
Purustamiskiirus	85 mm/s
Lõikeava laius	330 mm
Elektriühendus	230 V, 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Võimsus maksimaalse lehtede arvu puhulooterežiimil	1000 W2 W
Käitusviis	Pidevkäitus
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast	-10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)	580 x 550 x 1036
Kaal	68 kg
Paberi jäätmete mahuti maht	145 l
Emissiooni helirõhutase(tühikäigul / koormusel)	Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A)
Eraldi CD-lõikeseadme lõikesuurus (valik)	Tootenumber +C **		Tootenumber +M, N **
	4 x 7 mm		2 x 2 mm
CD-de purusti turvaklass	O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.
** Tunnuseks on täht pärast 7-kohalist tootenumbrit seadme tagaküljel oleval tüübisildil, nt 1873111C >> löikesuurus 4 x 7 mm

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele öigusaktidele:

• madalpingedirektiiv 2014/35/EÜ
• elektromagnetilise ühilduvuse direktiiv 2014/30/EÜ
- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifi kaadi esitamist.
