MANUAL DE UTILIZADOR Securio P36i HSM
INSTRUÇÕES DE OPERAÇÃO
GEBRUIKSAANWIJZING
BRUGSVEJLEDNING
BRUKSANVISNING
KÄYTTÖOHJE
BRUKSANVISNING
INSTRUKCJA OBSŁUGI
NÁVOD K OBSLUZE
NÁVOD NA OBSLUHU
KASUTUSJUHEND
▶ La máquina está lista para funcionar.
Nota
1 Explicação dos símbolos e indicações de segurança
AVISO
O símbolo de perigo com a palavra sinal AVISO acompanhado de um texto com fundo cinzento indica ferimentos graves ou potencialmente mortais.
NOTA
é utilizado sempre que possam ocorrer danos materiais como consequência da inobservância.
Observação
sinaliza informações referentes a uma operação efectiva da máquina que não engloba quaisquer riscos.
Instruções de segurança
Antes da colocação em funcionamento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e transmita-o aos
demais utilizadores.
Respeite todas as indicações de segurança existentes na destruidora de documentos.
Perigo de ferimentos devido às lâminas afi adas!
Nunca toque na ranhura para a inserção de papel.
Perigo de ferimentos pela força de tracção do aparelho!
Cabelos compridos, peças soltas de roupa, gravatas, lenços e bracelets nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo,
Perigos para crianças e outras pessoas!
A máquina não deve ser utilizada por pessoas (incluindo crianças com menos de 14 anos) com capacidade
físicas, psicológicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
Não deixe a destruidora de documentos funcionar sem supervisão.
Riscos de origem elétrica
O manuseamento incorrecto da máquina pode causar um choque eléctrico.
- Verifi que regularmente o aparelho e o cabo em relação a danos.
Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a éctrica da tomada.
- Nunca retire a fi cha da tomada puxando pelo cabo, pegue sempre na fi cha.
- Evite a penetração de água na destruidora de documentos. Nunca coloque o cabo de alimentação nem a fi cha de rede na água. Nunca pegue na fi cha eléctrica com as mãos húmidas.
Utilização adequada, garantia
Consulte a chapa de características localizada na parte de trás do aparelho para saber para que largura de corte e tensão de rede a sua destruidora de documentos foi concebida e tenha atenção aos respectivos pontos do manual de instruções.
A destruidora de documentos destina-se a de-
struir papel. Em dependência do tipo de corte
podem ser destruídas pequenas quantidades
dos seguintes materiais:
| Largura de corte (mm) 5,8 3,9 | 4,5x | 30 1,9x15 | |
| Cartões de crédito ● ● | | ● | ● |
| CDs ● ● ● | ● | | |
| Disquetes ● ● | | | |
O mecanismo de corte robusto é insensível a agrafos e clipes. Apenas nas máquinas com uma largura de corte de 1x5 mm é que não podem existir agrafos e clipes no papel.
Observação
No mecanismo cortador de CDs separado (opção) pode-se destruir, independentemente do mecanismo cortador de papel, CDs, disquetes e cartões de crédito.
O tempo de garantia para a destruidora de documentos é de 3 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A excepção são destruidoras de documento com uma largura de corte de 0,78x11 mm e 1x5 mm. A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.
A HSM garante o fornecimento das peças de substituição até 10 anos após o fi m da produção do modelo.

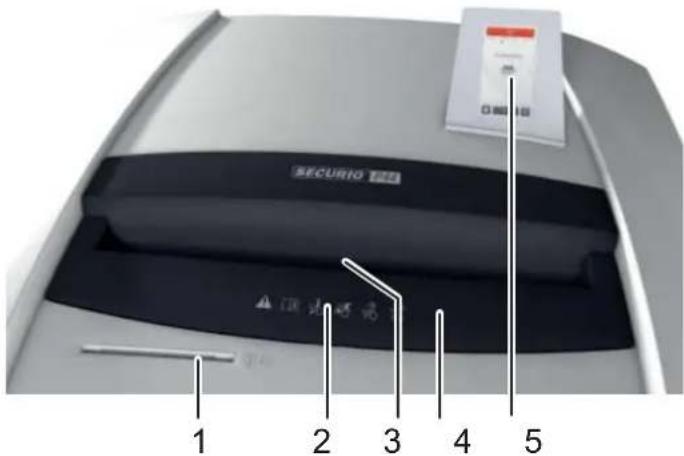

3 Vista geral2
Observação: Dependendo da versão, a sua máquina não dispõe de todos os módulos.
1 Abertura de alimentação para CDs, disquetes e cartões de crédito (opção)
2 Instruções de segurança
3 Barreira fotoeléctrica na abertura para papel
4 Elemento de segurança
5 Elemento de operação e indicação

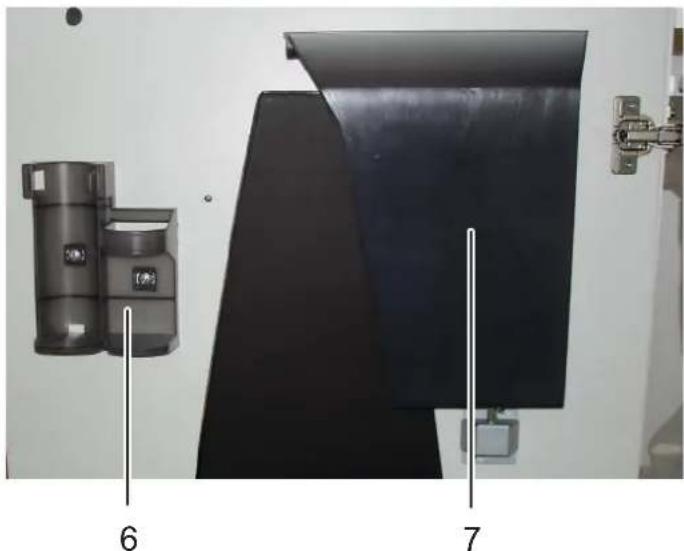

6 Suporte para o manual de instruções e recipiente de óleo
7 Recipiente do material cortado de CDs / disquetes / cartões de crédito (opção)
8 Abertura de enchimento do óleo para o bloco de corte (apenas corte de partículas)
4 Painel de comando e de visualização
A sua destruidora de documentos é comandada por meio de deslizamento no ecrã tátil. Para tal, deslize a ponta do dedo no ecrã, tal como o faz numa operação num smartphone.
Os painéis de visualização informam, no idioma selecionado, sobre o estado de operação do aparelho e indicam quaisquer ações necessárias.
Por exemplo: Visualização durante o processo de destruição
Painel de comando: Informações sobre a máquina e as confi gurações
5 Colocação em funcionamento
AVISO
Tensão de rede perigosa!
O manuseamento incorrecto da máquina pode causar um choque eléctrico.
- Utilize o aparelho apenas em espaços interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.
- Mantenha o aparelho, o cabo e a fi cha longe de chamas ou de superfícies quentes.
- Tenha atenção para que a fi cha eléctrica esteja facilmente acessível.
-
Antes da introdução da fi cha na tomada, verifi que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.
-

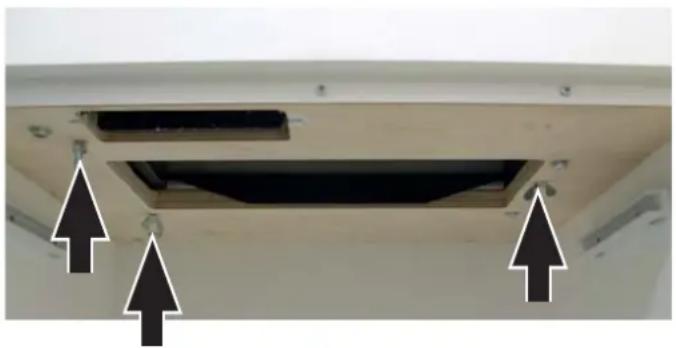

A destruidora de documentos vem equipada com 4 rodas orientáveis. Empurre a máquina para o local desejado e bloqueie-a rodando o parafuso de aperto no fundo do armário inferior.
Para tal, use uma chave sextavada interior de 4 mm.
- Antes da primeira colocação em funcionamento, abra a porta e remova os 3 parafusos de orelhas da fi xação de transporte na placa de solo, por baixo do mecanismo cortador.
- Encha, no caso de máquinas com corte em partículas, o recipiente do óleo com o óleo para bloco de corte (ver Capítulo 7 “Encher o recipiente do óleo”).
- Insira a fi cha eléctrica da máquina numa tomada devidamente instalada.
6 Operação
- Pôr em “I” o interruptor de rede no lado traseiro da destruidora de documentos.
- Na primeira ligação, selecione o idioma dos textos do ecrã.
- É exibido o modo de funcionamento configurado.
Deslize para alternar entre os modos.
Observação
A temperatura do motor da destruidora de documentos é monitorizada. Se ocorrer um aquecimento não permitido, nem todos os modos de operação ficam selecionáveis. Será notificado por meio de uma mensagem no ecrã. Após a refrigeração, todos os modos voltam a ficar disponíveis.
A destruidora de documentos tem 3 modos de operação que diferem em termos de velocidade de corte, produtividade e emissão de ruído:
Silent: para um funcionamento particularmente silencioso
Standard: para uma produtividade ideal mantendo o ruído baixo
Performance: para uma produtividade e rendimento de corte máximos
▶ A máquina está operacional.
Observação
O mecanismo cortador para papel e CDs não podem ser utilizados em simultâneo. Destrua sempre apenas um tipo de material.
Destruir papel
- Introduzir o papel no centro da ranhura para a inserção de papel. O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel. Por isso, no caso de tiras de papel estreitas, tenha atenção para que estas sejam detectadas pela fotocélula.
NOTA
Não destrua papel no mecanismo cortador para CDs. O mesmo pode causar danos.
- É exibido o estado de operação “Em trabalho - o papel está a ser processado”.
3 segundos depois da barreira luminosa na abertura para a inserção de papel voltar a estar desobstruída, o mecanismo de corte é automaticamente desligado e a destruidora de documentos comuta para standby.
- Verifi que se a sua máquina é adequada para a destruição destes materiais (ver "Utilização adequada").
Insira o material na abertura de alimentação deste mecanismo cortador. Assim, fi ca protegido contra estilhaços.
Máquinas sem mecanismo cortador para CD separado:
Destruir CDs / cartões de crédito / disquetes
Tensão de rede perigosa!
Dependendo do tipo de material podem ser projetados fragmentos de CDs para fora do mecanismo de corte, dando origem a ferimentos ao nível dos olhos.
- Por isso, use óculos de protecção.
- Introduza apenas um CD/DVD no centro da abertura de inserção.
- Tenha em consideração o meio ambiente e elimine individualmente os diversos materiais.
Ligar a destruidora de documentos no modo de suspensão
- Prima a barra de comando do modo de suspensão durante um segundo.
O painel de visualização escurece.
Na alimentação de material, é reiniciado o mecanismo cortador de papel ou para CD.
- Pôr em „0“ o interruptor de rede no lado traseiro da destruidora de documentos.
7 Indicações de avaria e funcionamento
Observação
As mensagens no painel de comando e de visualização mantê-lo-ão informado sobre o estado de operação da destruidora de documentos. De seguida, serão explicadas apenas as mensagens de erro, sendo que as ações necessárias não são exibidas diretamente no visor.
Acumulação de papel
Introduziu demasiado papel de uma vez.
Se tiver sido processada mais de 1/2 de uma página A4, a destruidora de documentos puxa a pilha de papel, apesar de serem alimentadas mais folhas do que o permitido.
Se o número de folhas a destruir for muito superior ao número de folhas processável, o mecanismo cortador recua durante alguns segundos e empurra o papel.
- Caso seja necessário, prima a barra de comando “R” no sentido de fazer mover o mecanismo de corte novamente no sentido inverso.
- Retire a pilha de papel.
- Insira apenas a quantidade de papel permitida (ver Dados Técnicos).
Observação
Para uma melhor remoção do papel, o elemento de segurança pode ser rebatido para cima. Para isso, pressione no centro da aresta dianteira do elemento de segurança e eleve a tampa.
| Texto das mensagens no painel de visualização | Causa da avaria | Eliminação da avaria |
| Retire a pilha de papel ou o CD. | Introdução simultânea de papel e CDs | Não utilize ambos os mecanismos cortadores em simultâneo, destrua sucessivamente o papel e os CDs/disquetes/cartões de crédito. |
| Elemento de segurança aberto | Pressão sobre o elemento de segurança | Uma ligeira pressão no elemento de segurança impede uma inserção inadvertida. O mecanismo de corte para e/ou não arranca.Não pressione o elemento de segurança. |
| Recipiente de papel cheio | Recipiente de papel cortado cheio | Esvazie o papel do recipiente do material cortado. Prima para abrir a porta no canto direito da porta.ObservaçãoSe premir a barra de comando “R” antes de abrir a porta, uma parte do material de corte é recolhida para dentro do mecanismo cortador e não cai para o interior da destruidora de documentos. |
| Recipiente de CD cheio | Recipiente de CD cheio | Esvazie o recipiente de CDs. Para isso, remova o mesmo do suporte puxando para cima. |
| Porta aberta Porta aberta • Feche a porta. |
| Elemento de segurança ativo | Elemento de segurança não bloqueado | Encaixe o elemento de segurança.ObservaçãoOs movimentos do elemento de segurança são monitorizados durante o processo de destruição. |
| Identifi cado metal Partes de metal no papel | Prima a barra de comando “R” e puxe o papel da abertura de alimentação.Remova o metal que se encontre no papel ou no elemento de segurança.Confi rme a avaria. |
| Motor sobrecarregado | O motor sobreaqueceu. | Antes da nova utilização, deixe a destruidora de documentos arrefecer durante cerca de 30 min. |
| Barreira de luz com pó | Barreira luminosa suja devido ao pó do papel | Limpe a barreira luminosa, na alimentação de papel, com um pincel ou pano seco. |
| Recipiente do óleo vazio | Recipiente do óleo vazio | Abasteça o recipiente com óleo para o bloco de corte. |
| Para isso, utilize apenas óleo especial HSM!Volume do recipiente: 250 ml |
| Pressione o elemento de segurança e eleve a tampa. |
| A abertura de enchimento do dispositivo lubrifi cante encontra-se no lado direito do canal de enchimento. |
| O óleo pode ser abastecido tanto pela abertura pequena 1 (remover tampão amarelo), como também pela abertura normal 2 (desenroscar tampa vermelha). |
8 Outras funções e confi gurações
Bloqueio das teclas
Pode impedir a operação da sua destruidora de documentos por pessoas não autorizadas através do bloqueio do ecrã tátil:
- Prima a barra de comando do bloqueio das teclas durante um segundo.
▶ É exibido o teclado numérico.
- Insira um número qualquer de 4 dígitos.
O ecrã escurece. As teclas estão bloqueadas.
Desbloquear o bloqueio das teclas:
- Prima em qualquer lugar no painel de visualização.
▶ É exibido o teclado numérico.
- Insira o número seleccionado de 4 dígitos.
▶ O bloqueio das teclas é desbloqueado.
Observação
Caso se tenha esquecido da sequência numérica selecionada, pode soltar o bloqueio das teclas digitando o mastercode: 8731
Outros modos de funcionamento
- Modo permanente
Função: O mecanismo de corte funciona de modo ininterrupto.
Quando não se introduz material durante 2 minutos, o mecanismo de corte desliga-se e a destruidora de documentos comuta para standby. No caso de mensagens de erro ou de aviso, o mecanismo cortador também é desligado.
Início: Prima, durante 3 segundos, o centro do painel de visualização.
Cancelamento atempado: Toque no painel de visualização.
- Modo stand by
Função: 2 minutos após a última alimentação de papel, o aparelho muda para o modo de espera. Durante a colocação de papel, a destruidora de documentos liga-se automaticamente.
- Desactivação automática
Função: Se a destruidora de documentos não for usada durante 8 horas, o consumo de energia é ainda mais reduzido.
Indicações
Inversão manual
Ao premir a barra de comando “R”, o mecanismo cortador move-se no sentido inverso e é desligado após aprox. 2 segundos, mesmo que a barra continue premida. Para iniciar uma nova inversão manual, a barra de comando deve ser solta e premida novamente.
Se a destruidora de documentos já estiver a ser operada na direção da destruição, o acionamento desta barra de comando provoca uma inversão imediata.
Recipiente do material cortado
O accionamento de ambos os mecanismos cortadores é desligado sempre que os recipientes de papel ou de CDs estiverem cheios.
No caso de máquinas com mecanismo cortador de CDs separado, o nível de enchimento no recipiente de CDs (ver Vista geral, pos. 7) é monitorizado. Evvazie o recipiente após uma mensagem de erro. Tenha em consideração o meio ambiente e elimine individualmente os diversos materiais.
Dispositivo de lubrifi cação automático (apenas no corte de partículas)
O mecanismo cortador é regularmente lubrifi -cado pela lubrifi cação interna.
A indicação “Recipiente do óleo vazio” é apagada automaticamente após o abastecimento do recipiente. A destruidora de documentos mantém-se operacional mesmo com o recipiente do óleo vazio.
A destruidora de documentos está opcionalmente equipada com uma detecção de metal. Através do desligamento automático são evitados danos no mecanismo cortador devido a clipes ou outras peças metálicas.
Monitorização do elemento de segurança
Os movimentos do elemento de segurança são detectados durante o processo de destruição.
Caso a sua máquina se desligue sem sinalização de erro, puxe o papel da ranhura para a inserção de papel e volte a colocá-lo.
Prima, na indicação principal, a barra de comando de menu ⋯, no sentido de visualizar e alterar os parâmetros da máquina. É exibida a vista geral das possíveis configurações.
Seleccione:
Serviço: Os endereços para o seu contacto HSM e respetivas filiais
Brilho: Desloque o regulador para ajustar o brilho do ecrã.
Info: Horas de serviço da destruidora de documentos e informações importantes sobre a máquina
Idioma: Seleccione um idioma para a visualização.
Técnico: Acesso protegido por senha para os técnicos HSM
Salte para a indicação principal com a barra de comando
9 Limpeza e conservação
AVISO
Tensão de rede perigosa!
O manuseamento incorrecto da máquina pode causar um choque eléctrico.
Desligue a destruidora de documentos e retire a fi cha eléctrica da tomada antes de uma eventual mudança de local ou limpeza.
Os trabalhos de assistência técnica relacionados com a remoção de coberturas de caixa, apenas devem ser efectuados pela assistência a cliente da HSM e por técnicos da
assistência dos nossos parceiros de contrato. Endereços da assistência técnica, ver página 224.
Limpe a destruidora de documentos apenas com um pano macio e uma solução de água e sabão suave. Durante a limpeza não pode penetrar água no aparelho.
Apenas corte de tiras: Lubrifi que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que
esvaziar o recipiente do material cortado. Para isso, utilize apenas óleo especial para blocos de corte HSM:
- Pulverize óleo especial em toda a largura dos veios de corte através da abertura para papel.
- Deixe o mecanismo cortador funcionar sem colocar papel durante aprox. 10 seg. no modo permanente.
▶ O pó e as partículas de papel desprendem.
10 Eliminação / reciclagem
Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em caso de eliminação
ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.
11 Volume do fornecimento
- Destruidora de documentos pronta para funcionar embalada em cartão
• 5 sacos de dobra lateral
- Para corte em partículas - 1 garrafa óleo especial para bloco de corte
- Instruções de operação
Acessórios
Endereços da assistência técnica ver página 224.
12 Dados técnicos
| Tipo de corte | Corte de tiras Corte de partículas |
| Tamanho de corte (mm) | 5,8 3,9 | 4,5 x 30 1,9 | x 15 0,78 x | 11 1 x 5 | | |
| Nível de segurança DIN 66399 | P-2 / O-2T-2 / E-2 | P-2 / O-2T-2 / E-2 | P-4 / O-3T-4 / E-3F-1 | P-5 / O-4T-5 / E-4F-2 | P-6 / F-3 | P-7 / F-3 |
| Potência de corte* (folha), DIN A4 | 80 g/m2 | 43 - 45 | 34 - 36 | 27 - 29 | 16 - 18 | 11 - 13 | 8 |
| 70 g/m2 | 52 - 54 | 40 - 42 | 29 - 31 | 20 - 22 | 12 - 14 | 10 |
| Velocidade de corte | 85 mm/s |
| Largura de inserção | 330 mm |
| Conexão eléctrica | 230 V, 50 Hz 120 V / 60 Hz 220 V / 60 Hz |
| Potência absorvida com a quantidade máx. de folhas no modo de prontidão | 1000 W2 W |
| Modo de funcionamento | Funcionamento contínuo |
| Condições ambientais durante o funcionamento:temperatura humidade relativa do ar altura acima do nível do mar | de -10 °C a +25°Cmáx. 90%, sin condensaciónmáx. 2.000 m |
| Dimensões L x P x A (mm) | 580 x 550 x 1036 |
| Peso | 68 kg |
| Capacidade do recipiente do papel cortado | 145 l |
| Nível de pressão acústica emitido(Marcha em vazio/carga) | Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A) |
| Tamanho de corte do mecanismo cortador de CDs separado (opção) | Número do artigo +C ** | Número do artigo +M, N ** |
| 4 x 7 mm | 2 x 2 mm |
| Nível de segurança do mecanismo de corte de CDs | O-4 / T-5 / E-4 | O-6 / T-6 / E-5 |
* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrificado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir.
** A identificação corresponde à letra que se encontra a seguir ao sétimo número do artigo, na placa de identificação localizada na parte traseira do aparelho. P.ex. 1873111C >> tamanho de corte 4 x 7 mm
A destruidora de documentos cumpre a legislação comunitária aplicável em termos de harmonização:
- Diretiva 2014/35/UE «baixa tensão»
- Diretiva 2014/30/UE relativa à compatibilidade eletromagnética
- Diretiva 2011/65/UE respeitante à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos
A declaração de conformidade UE pode ser solicitada ao fabricante.
11 Pachetul de livrare
