РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Securio P36i HSM

български: Машина за унищожаване на документи HSM SECURIO P36i ..... 193

1 Обяснение на символите и указания за безопасност

ПРЕДУПРЕЖДЕНИЕ

Предупредителният триъгълник сигналната дума ПРЕДУПРЕЖДЕНИЕ и текстът на сив фон указват опасност от тежки до опасни за живота наранявания.

ВНИМАНИЕ

се използва, когато неспазването може да доведе до материални щети.

Указание

обозначава информации за ефективна работа на машината без риск от опасности.

Указания за безопасност

Преди пускане в експлоатация на машината прочетете инструкцията за експлоатация, съхранете я за бъдещо използване и я предайте на бъдещите ползващи.

Съблюдавайте всички поставени върху машината за унищожаване на документи указания за безопасност.

Опасност от нараняване от остри ножове!

В никакъв случай не пъхайте ръка в подаването на хартията.

Опасност от нараняване чрез поемане на ръката!

Дълга коса, свободни дрехи, вратовръзки, шалове, колиета и гривни пазете далеч от отвора за подаване на хартия. Не унищо-жавайте материали, склони към завързване, например, ленти, шнурове, пластмасово фолио.

Опасности за деца и други лица!

Машината не трябва да се използва от лица (включително деца под 14 години) с ограничени психически, сензорни или умствени способности или липса на опит и/или познание, освен, ако са под надзора на отговарящо за тяхната сигурност лице или са получили указания от него, как да използват уреда. Децата трябва да се наблюдават да не играят с уреда.

Не оставяйте включена машината за унищожаване на документи без надзор.

Опасност от електрически удар!

Неправилното използване на машината може да доведе до електрически токов удар.

- Редовно проверявайте уреда и кабела за щети.

При повреда или неправилно функциониране както и преди преместване или почистване изключете машината за унищожа- документи и извадете щепсела.

- Никога не дърпайте щекера за кабела от контакта, хващайте винаги за щекера.

- Внимавайте да не попадне вода в машината за унищожаване на документи. Не потапяйте мрежовия кабел или щекера във вода. Не пипайте никога щекера с влажни ръце.

2 Използване по предназначение, garанция

Проверете на фабричната табелка на обратната страна на уреда, за каква ширина на рязане и мрежово напрежение е предвидена Вашата машина за унищожаване на документи и съблюдавайте съответните точки от инструкцията за експлоатация.

Машината за унищожаване на документи е предназначена само за унищожаване на хартия. В зависимост от вида на рязане могат да унищожават в малки количества и следните материали:

Ширина на рязане (mm) 5,8	3,9 4	5x30	1,9x15
Кредитни карти	●	●	●	●
Компакт дискове	●	●	●	●
Дискети	●	●

Здравият режещ инструмент е нечувствите- лен към кламери и телбод. Само при машини с ширина на рязане 1x5 mm хартията не трябва да има кламери и телбод.

Указание

В отделния режещ инструмент за компактдискове (опция) могат да се унищожават независимо от режещия инструмент за хартия компактдискове, дискети и кредитни карти.

Машината за унищожаване на документи има гаранционен срок от 3 години. Важи независима от отговорността за недостатьци гаранция за стоманените режещи валци HSM на машините за унищожаване на документи по време на целия срок на експлоатация на уреда. (HSM Lifetime Warranty). Изключение от това правят машини за унищожаване на документи с ширина на рязане 0,78x11 mm и 1x5 mm. Износване, щети от използване не по предназначение както и интервенции от трети лица не се покриват от гаранцията. Фирма HSM гарантира доставянето на резервни части до 10 години след спиране на производството на този модел.

3 Обзор

Указание: В зависимост от модела машината Ви не съдържа всички модули.

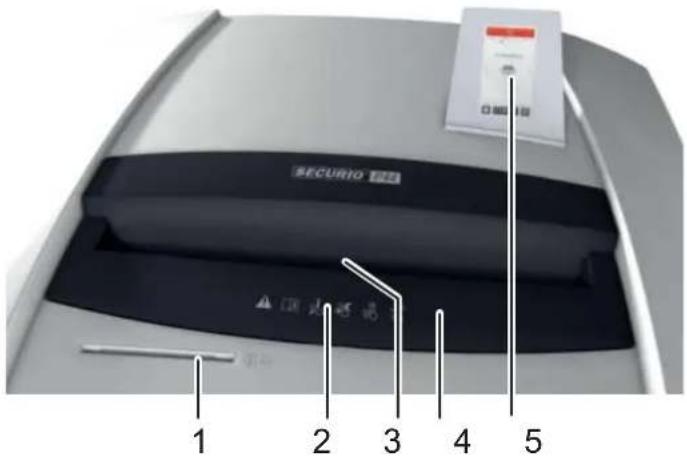

SECURIO 2023 1 2 3 4 5

1 Шлиц за подаване на компактдискове, дискети и кредитни карти (опция)
2 Указания за безопасност
3 Фотоклетка в подаването на хартия
4 Елемент за безопасност
5 Управляващ и индикаторен елемент

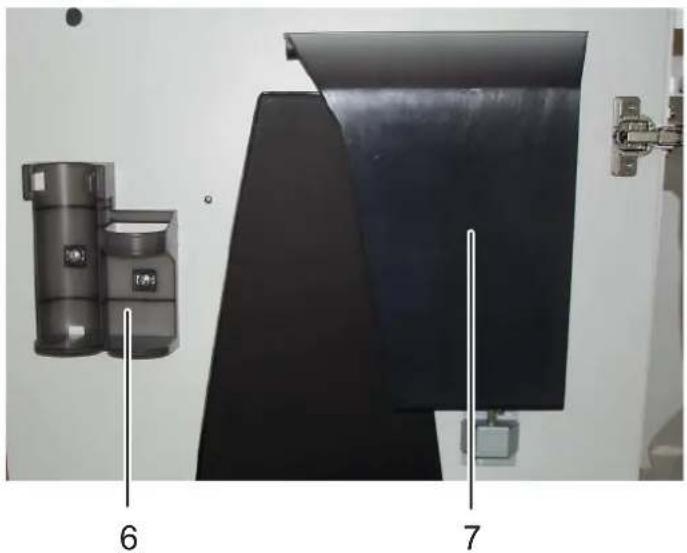

6 Държач за инструкция за експлоатация и шише с масло
7 Резервоар за събиране на унищожени компактдискове / дискети / кредитни карти (опция)
8 Отвор за пълнене на масло за режещия блок (само при рязане на частици)

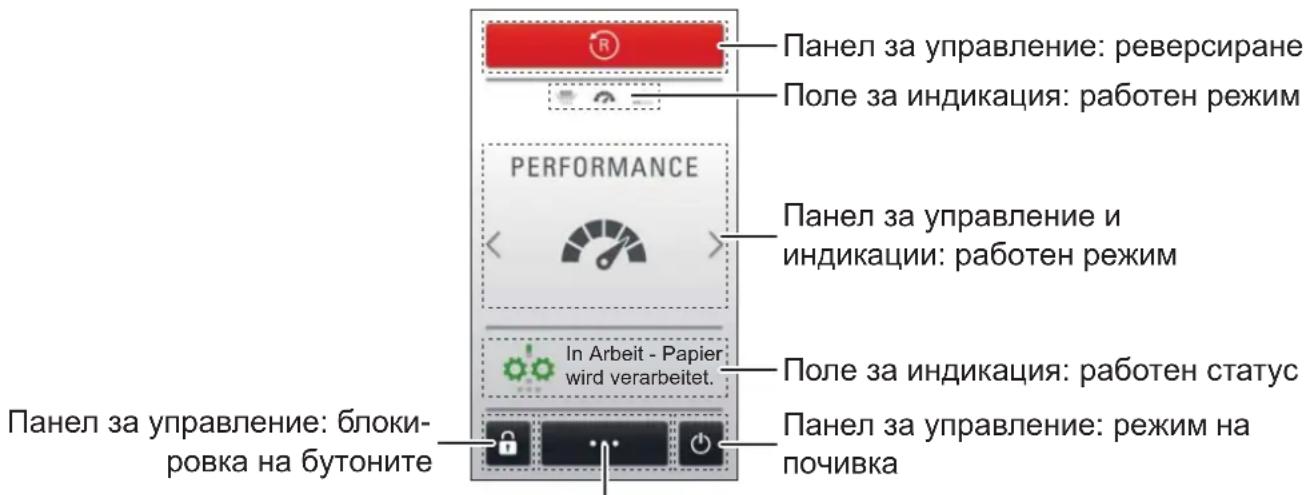

Вашият шредер се управлява чрез прекарване на пръсти по сензорния екран. Както при управлението на смартфон, прекарайте върха на пръстите над екрана.

Полетата за индикации ви информират на избрания език относно работното състояние на уреда и указват необходимите действия.

Пример: Индикация по време на процеса на унищожаване

Панел за управление: данни за машината и настройките

Неправилното използване на машината може да доведе до електрически токов удар.

• Използвайте уреда само в сухи вътрешни помещения. Не го използвайте във влажни помещения или под дъжда.
• Дръжте уреда, щекера и мрежовия кабел далеч от открит огън и горещи повърхности.
• Внимавайте щепсельт да е лесно достъпен.
• Преди включване на щепсела се убедете, че напрежението и честотата на Вашата електрическа мрежа отговарят на данните от фирмената табелка.

- Машината за унищожаване на документи е оборудвана с 4 ходови колела. Преместете машината до желаното местонахождение и я фиксирайте като завъртите надолу захващащия винт в основата на долния шкаф. Използвайте ключ с вътрешен шестостен 4 mm.

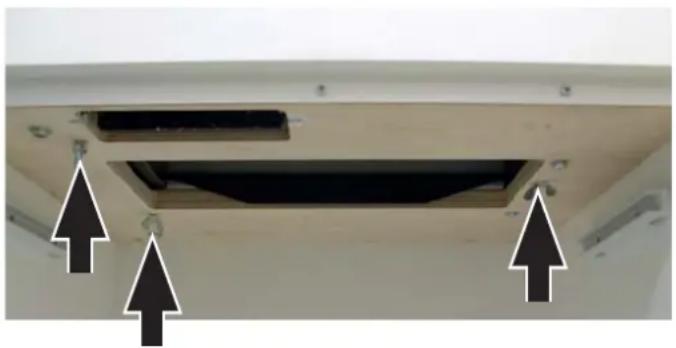

- Преди първо пускане в експлоатация отворете вратата и отстранете 3те крилчати винта на транспортното обезопасяване от фундаментната плоча под режещия инструмент.

- При машини за раздробяване пълнете резервоара за масло с маслото за реже- щия блок (виж глава 7 „Пълнене на маслен резервоар“).

- Поставете щекера на машината в правилно инсталиран контакт.

6 Обслужване

Включване на машината за унищожаване на документи

• Поставете мрежовия прекъсвач на задната страна на машината за унищожаване на документи на „I“.
• При първото включване изберете езика за текстовете на показанията.
  Показва се настроеният работен режим.

За да сменяте режимите, прекарайте пръст.

Указание

Температурата на мотора на шредера се контролира. Ако се е стигнало до недопустимо загряване, не могат да се избират всички работни режими. Съобщение на екрана ви информира за това. След охлаждане отново разполагате с всички режими.


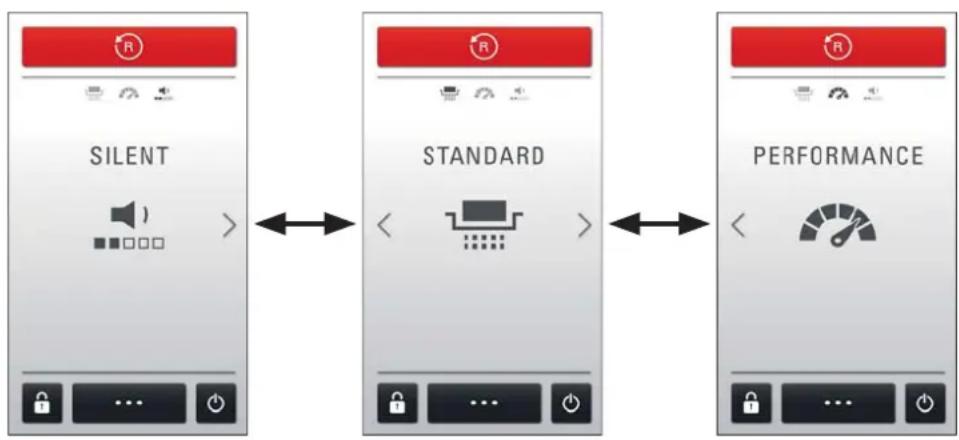

Шредерът има 3 работни режима, които се различават по скорост на рязане, пропускане и ниво на шума:

Silent: за много тиха работа

Standard: за оптимална пропускателна способност при ниско ниво на шум

Performance: за максимален капацитет на рязане и максимальна пропускателна способност

▶ Maшината е готова за експлоатация.

Указание

Режещите инструменти за хартия и CD не могат да се използват едновременно. Винаги унищожавайте само един вид материал.

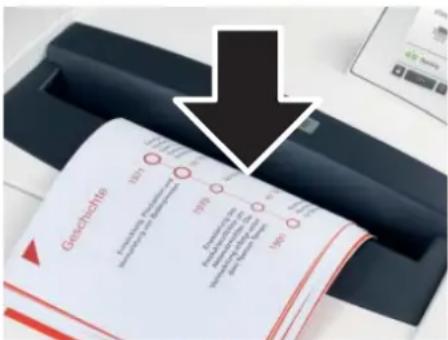

Унищожаване на хартия

- Пъхайте хартията в средата на шлица за хартия. Фотоклетката задейства автоматично режещия инструмент. Затова при тесни хартиени ивици внимавайте те да бъдат обхванати от фотоклетката.

ВНИМАНИЕ

Не унищожавайте хартия в режещия инструмент за компактдискове. Това може да доведе до повреди.

Показва се работният статус „Работи - хартията се прера-ботва“.
След около 3 с след освобождаване на отвора за подаване на хартия машината за унищожаване на документи автоматично се изключва и преминава в режим на готовност.

Унищожаване на компакт- дискове / кредитни карти / дискети

- Проверете, дали машината Ви е предназначена за унищожаването на тези материали (виж „Използване по предназначение“).

Машини с отделен режещ инструмент за компактдискове (опция): Поставете материала в отвора за подаване на този режещ инструмент. Така ще предотвратите поява на парчета

Машини без отделен режещ инструмент за компактдискове:

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване от парченца!

В зависимост от вида на материала при унищожаване на компактдискове може да се отчупят парченца.

• Затова носете защитни очила.

• Подавайте компактдиска в средата на отвора за подаване.
• Пазете околната среда и изхвърляйте различните материали разделно.

Включване на шредера в режим на почивка

- Натиснете за една секунда оперативното поле

Полето за индикация става тъмно. При подаване на материал режещият инструмент за хартия или компактдискове стартира отново

Изключване на машината за унищожаване на документи

- Поставете мрежовия прекъсвач на задната страна на машината за унищожаване на документи на „0“.

Указание: Съобщения на полето за управление и индикация ви информират за експлоатационното състояние на шредера. Ето защо следват объяснения само на съобщения за грешки, при които необходимите действия не се показват директно на екрана.

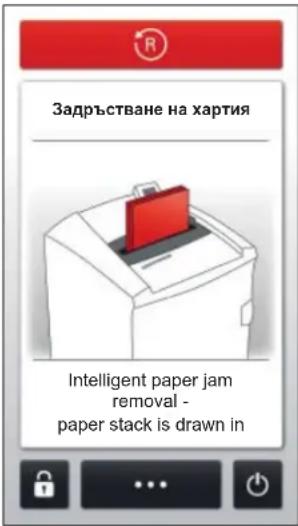

Задръстване на хартия

Пъхнали сте наведнъж прекалено много хартия.

След като е обработена повече от 1/2 DIN A4 страница, шредерът издърпва топчето хартия, макар че са подадени повече листи от допустимото.
Ако броят на листите за унищожаване е много повече над допустимия за обработка брой листи, режещият инструмент се движи за няколко секунди назад и избутва хартията.
- При необходимост натиснете оперативното поле „R“, за да се задейства още веднъж режещият инструмент назад.
- Отстранете топчето хартия.
- Подавайте само допустимото количество хартия (виж Технически данни).

Указание: За по-добро изваждане на хартията можете да вдигнете елемента за безопасност. За тази цел натиснете в средата на предния кант на елемента за безопасност и повдигнете капака.

Текст на съобщение в полето за индикация	Причина за повреда	Отстраняване на повреда
Моля, свалете топчето хартия или компактдиска.	Едновременно подадени хартия и компактдиск	Не използвайте едновременно двата режещи инструмента, а унищожавайте хартия и компактдискове/дискети/кредитни карти едно след друго.
Отворен предпазител	Натиск върху елемента за безопасност	Лек натиск върху предпазителя предотвратява неволно издърпване. Режещият инструмент спира или не стартира.Не натискайте предпазителя.
Пълен резервоар за хартия	Пълен резервоар за събиране на унищожена хартия	Изпразнете резервоара за събиране на унищожена хартия. За отварянето на вратата натиснете върху десния ръб на вратата.УказаниеАко преди отварянето на вратата задействате оперативното поле „R“, част от материала за рязане се връща назад в реже-щия инструмент и не пада вътре в шредера.
Пълен резервоар за компактдискове	Пълен резервоар за компактдискове	Изпразнете резервоара за компактдискове. За тази цел го извадете нагоре от държача.
Отворена врата	Отворена врата	Затворете вратата.
Предпазителят е активен	Предпазителят не е фиксиран	Фиксирайте предпазителя.УказаниеДвиженията на предпазителя в процеса на унищожаване се контролират.
Идентифициран метал	Метални части в хартията	Натиснете оперативното поле „R“ и издърпайте хартията от отвора за подаване.Отстранете метала, който се намира в хартията или на елемента за безопасност.Потвърдете повредата.
Моторът е претоварен	Моторът е загрял силно.	Преди да използвате отново оставете машината за унищожаване на документи да се охлади за 30 минути.
Фотоклетката е запрашена	Фотоклетката е замърсена от хартиен прах	Почистете фотоклетката в подаването на хартия със суха четка или кърпа.
Няма масло	Разен маслен резервоар	Напълнете резервоара с масло за режещия блок. За това използвайте само HSM специално масло!Exclusive use with manufacturer oil!Обем на резервоара: 250 mlНатиснете елемента за безопасност и повдигнете капака.Отворът за пълнене на масльонката се намира в дясната страна на подаването.Маслото може да се пълни както през малкия отвор 1 (махнете жълтата запушалка) така и през нормалния отвор 2 (развинтете червения капак).

8 Други функции и настройки

Блокировка на бутоните

Можете да предотвратите използването на вашия шредер от неупълномощени лица като заключите сензорния екран:

• Натиснете за една секунда оперативното поле блокировка на бутоните 🔒.
  ▶ Показва се цифровата клавиатура.
  • Въведете произволно 4 цифрено число.
  ▶ Индикаторът става тъмен. Бутоните са блокирани.

Премахване блокировката на бутоните:

• Натиснете на произволно място върху полето за индикация.
  ▶ Показва се цифровата клавиатура.
  • Въведете избраното 4 цифрено число.
  ▶ Блокировката на бутоните е премахната.

Указание: Ако сте забравили поредността на избраните числа, можете да деблокирате бутоните чрез въвеждане на главния код: 8731

Други работни режими

- Постоянен режим

Приложение: Унищожаване на по-големи количества хартия

Функция: Режещият инструмент се движи непрекъснато.

Ако в продължение на 2 минути не се подаде материал, режещият инструмент се изключва автоматично и машината за унищожаване на документи преминава в режим на готовност. При съобщения за грешки или предупреждение режещият инструмент също се изключва.

Стартиране: в продължение на 3 секунди натискайте в средата на полето за индикация.

Предварително прекъсване: докоснете полето за индикация.

- Режим състояние на готовност

Функция: 2 минути след последното подаване на хартия уредът се включва в режим на готовност за работа. При подаване на хартия машината за унищожаване на документи автоматично се задвижва.

• Автоматично изключване

Функция: Ако шредерът не е използван 8 часа, още веднъж се намалява консуми- раната енергия.

Указания

Ръчно реверсиране

Чрез натискане на оперативното поле „R“ режещият инструмент работи назад и след около 2 секунди се изключва, дори ако продължите да натискате бутона. За да се предприеме отново ръчно реверсиране, оперативното поле трябва да се пусне и отново да се задейства.

Ако машината за унищожаване на документи е задействана вече в посоката на унищожаване, задействането на това оперативно поле предизвиква незабавно реверсиране.

Резервоар за събиране на унищожения материал

Задвижването на двата режещи инструмента се изключва, ако резервоарът за събiranе на компактдискове или хартия се напълни.

При машини с отделен режещ инструмент за компактдискове се контролира състоянието на напълване на резервоара за събиране на компактдискове (виж обзор, поз. 7). Изпразнете резервоара след съобщение за грешка. Пазете околната среда и изхвърляйте различните материали разделно.

Автоматична масльонка (само при рязане на частици)

Режещият инструмент се смазва редовно от вътрешната масльонка.

Сигнализацията „Празен маслен резервоар“ автоматично изгасва след напълване на резервоара. Машината за унищожаване на документи остава готова за работа и при празен маслен резервоар.

Машината за унищожаване на документи е оборудвана опционално с метален детектор. Чрез автоматично изключване се предотвратяват щети по режещия инструмент от кламерчета и други метални части.

Контрол на елемента за безопасност

Улавят се движенията на елемента за безопасност в процеса на унищожаване. Ако машината Ви изключва без сигнал за грешка, извадете хартията от шлица за хартия и я подайте отново.

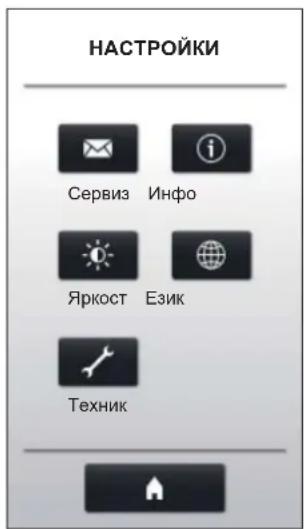

Данни за машината и настройките

В основния индикатор натиснете върху оперативното поле с менюто ⋯, за да се покажат параметрите на машината и да ги променяте. Показва се прегледът на възможните настройки.

НАСТРОЙКИ Сервиз Инфо Яркост Език Техник

Изберете:

Сервиз: Адреси за връзка с HSM и дъщерните фирми

Яркост: Преместете регулатора, за да настроите яркостта на индикатора.

Инфо: Работни часове на шредера и важни данни за машината

Език: Изберете език за индикатора.

Техник: Достъп с парола за HSM техника.

С оперативното поле 📁 преминете към основния индикатор.

9 Почистване и техническа под- дръжка

ПРЕДУПРЕЖДЕНИЕ

Неправилното използване на машината може да доведе до електрически токов удар.

Преди преместване или почистване изключете машината за унищожаване на документи и извадете щепсела.

Дейности по сервисното обслужване, свързани с отстраняване на покритията на корпуса, трябва да се извършват само от службата за работа с клиенти на фирма

HSM и от сервизните техници на нашите търговски партньори. Адреси на служби за работа с клиенти виж на страница 224.

Почиствайте машината за унищожаване на документи само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда.

DON'T FORGET

Само рязане на ленти: Смазвайте режещия инструмент при намаляване на капацитета на рязане, поява на шумове

или след всяко изпзване на резервоара за събiranе на унищожения материал. За това използвайте само HSM специално масло за режещия блок:

• Пръснете специално масло за режещия блок през отвора за подаване на хартия по цялата ширина върху режещите валци.
• Оставете режещия инструмент да работи без подаване на хартия около 10 s в постоянен режим на работа.
  Освобождава се хартиен прах и частици.

10 Изхвърляне / Рециклиране

Старите електрически и електронни уреди съдържат често пъти ценни материали, но и също вредни вещества, които са били необходими за функцията и безопасността. При неправилно изхвърляне или бора-

вене те могат да са опасни за човешкото здраве и за околната среда. Старите уреди не трябва да се изхвърлят заедно с останалия боклук. Съблюдавайте актуалните валидни разпоредби и използвайте пунктовете за събиране на отпадъци за предаване и рециклиране на електрически и електронни стари уреди. Изхвърляйте и всички опаковъчни материали съобразно с околната среда.

• Машината за унищожаване на документи е опакована в картон, готова за свързване
  • 5 плика за изрезки
• 1 шише специално масло за режещия блок за уреди с рязане на частици
• Инструкция за експлоатация

Принадлежности:

• 10 плика за изрезки, кат. номер 1.442.995.110
- Специално масло за режещия блок (250 ml), кат. номер 1.235.997.403
• Картонена кутия, кат. номер 1.850.995.200
Адреси на служби за работа с клиенти виж на страница 224.

12 Технически данни

Вид на рязане	Рязане на ленти		Рязане на частици
Големина на изрезките (mm)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Клас на безопасност DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Капацитет на рязане* (лист) DIN A4	80 g/m270 g/m2	43 - 4552 - 54	34 - 3640 - 42	27 - 2929 - 31	16 - 1820 - 22	11 - 1312 - 14
Скорост на рязане	85 mm/s
Работна ширина	330 mm
Свързване	230 V, 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Мощност при макс. брой листина енергия в режим на готовност	1000 W2 W
Работен режим	Постоянен режим на работа
Условия на околната среда при работа:ТемператураОтносителна влажност на въздухаВисочина над морското равнище	-10 °C до +25 °Cмакс. 90 %, некондензиращамакс. 2.000 m
Размери Ш x Д x В (mm)	580 x 550 x 1036
Тегло	68 kg
Обем на резервоара за събиранена унищожена хартия	145 l
Ниво на звуково налягане(празен ход / под товар)	Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A)
Големина на изрезките на отделния режещинструмент за компактдискове (опция)	Номер на артикула +C **			Номер на артикула +M, N **
	4 x 7 mm			2 x 2 mm
Клас на безопасност на режещияинструмент за компактдискове	O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Макс. брой листи (DIN A4, 70 g/m² или 80 g/m²), подадени надлъжно, които могат да се нарежат с едно пускане. Дадените данни за производителността са определят с нов, смазан режещ инструмент и студен двигател. По-слабо мрежово напрежение или друга честота на мрежата от дадената може да доведе до по-ниска производителност на рязане на листите или до повече шумове при работа. Производителността на рязане на листите може да е различна в зависимост от структурата и качествата на хартията и в зависимост от вида на въведеното.
** Обозначение е буквата след 7-цифрения номер на артикула на фабричната табелка на задната част на уреда. напр. 1873111C >> големина на изрезките 4 x 7 mm

Машината за унищожаване на документи отговаря на съответните директиви на Европейския Съюз за хармонизиране:

• Директива за ниско напрежение 2014/35/EC
- Директива за електромагнитна съвместимост 2014/30/EC
• Директива за ограничаване използването на опасни и вредни вещества (RoHS) 2011/65/EC
Декларацията на ЕС за съгласуване може да се поиска от производителя.
