РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Pure 530C HSM

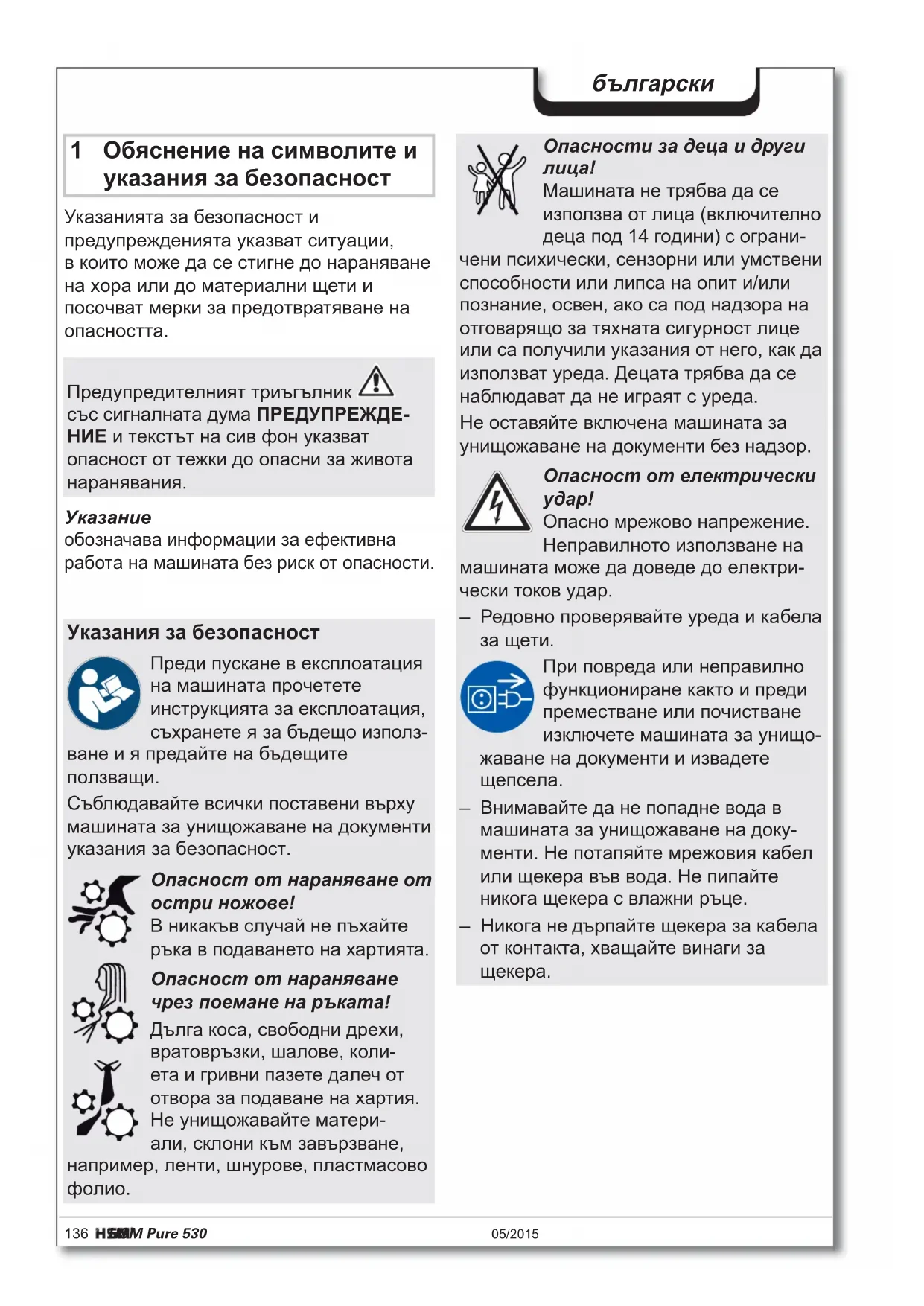

1 Обяснение на символите и указания за безопасност Указанията за безопасност и предупрежденията указват ситуации, в които може да се стигне до нараняване на хора или до материални щети и посочват мерки за предотвратяване на опасността.

обозначава информации за ефективна работа на машината без риск от опасности. Предупредителният триъгълник със сигналната дума ПРЕДУПРЕЖДЕ- НИЕ и текстът на сив фон указват опасност от тежки до опасни за живота наранявания. Указания за безопасност Преди пускане в експлоатация на машината прочетете инструкцията за експлоатация, съхранете я за бъдещо използ- ване и я предайте на бъдещите

Съблюдавайте всички поставени върху машината за унищожаване на документи указания за безопасност. Опасност от нараняване от остри ножове! В никакъв случай не пъхайте ръка в подаването на хартията.

от нараняване чрез поемане на ръката! Дълга коса, свободни дрехи, вратовръзки, шалове, коли- ета и гривни пазете далеч от отвора за подаване на хартия. Не унищожавайте матери- али, склони към завързване, например, ленти, шнурове, пластмасово

Опасности за деца и други

Машината не трябва да се използва от лица (включително деца под 14 години) с ограни- чени психически, сензорни или умствени способности или липса на опит и/или познание, освен, ако са под надзора на отговарящо за тяхната сигурност лице или са получили указания от него, как

използват уреда. Децата трябва да се наблюдават да не играят с уреда. Не оставяйте включена машината за унищожаване на документи без надзор. Опасност от електрически

Опасно мрежово напрежение. Неправилното използване на машината може да доведе до електри- чески токов удар. – Редовно проверявайте уреда и кабела

повреда или неправилно функциониране както и преди преместване или почистване изключете машината за унищо- жаване на документи и извадете

– Внимавайте да не попадне вода в машината за унищожаване на доку- менти. Не потапяйте мрежовия кабел или щекера във вода. Не пипайте никога щекера с влажни ръце. – Никога не дърпайте щекера за кабела от контакта, хващайте винаги за щекера.05/2015 HSM Pure 530 137

2 Използване по предназна- чение, гаранция 3 Обзор 1 Врата 2 Указания за безопасност 3 Фотоклетка 4 Управляващ и индикаторен елемент 5 Елемент за безопасност 6 Фирмена табелка 7 Мрежов прекъсвач

Управляващи и индикаторни елементи

Отворена врата / Натиснат елемент за безопасност Бутон за управление Машината за унищожаване на документи има гаранционен срок от 2 години. Важи независима от отговорността за недос- татъци гаранция за стоманените режещи валци HSM на машините за унищожа- ване на документи по време на целия срок на експлоатация на уреда. (HSM Lifetime Warranty). Износване, щети от използване не по предназначение както и интервенции от трети лица не се покри- ват от гаранцията. Фирма HSM гарантира доставянето на резервни части до 10 години след спи- ране на производството на този модел. Здравият режещ инструмент е нечувстви- телен към кламери и телбод. Машината за унищожаване на документи е предназначена само за унищожаване на хартия. В зависимост от вида на

могат да унищожават в малки количества и следните материали: Ширина на рязане (mm) 5,8 3,9 4,5x30 1,9x15 Кредитни карти ● ● ● ● Компакт дискове ● ● ●138 HSM Pure 530 05/2015

4 Пускане в експлоатация ПРЕДУПРЕЖДЕНИЕ Опасно мрежово напрежение. Неправилното използване на машината може да доведе до електрически токов

– Използвайте уреда само в сухи вътрешни помещения. Не го използ- вайте във влажни помещения или под

– Дръжте уреда, щекера и мрежовия кабел далеч от открит огън и горещи повърхности. Вентилационните отвори трябва да са свободни и да са на разстояние от стени или от мебели най-малко 5 cm. – Внимавайте щепселът да е лесно дос-

– Преди включване на щепсела се убе- дете, че напрежението и честотата на Вашата електрическа мрежа отгова- рят на данните от фирмената табелка.

• Свържете доставения мрежов кабел към задната страна на шредера и поставете щепсела в добре инстали- ран контакт. 5 Обслужване

• Поставете мрежовия прекъсвач на задната страна на машината за унищо- жаване на документи на „I“.

• Натиснете бутона за управление. Индикацията „Готов за работа“ свети. Включване на машината за унищожаване на документи Унищожаване на хартия

• Пъхайте хартията в средата на шлица за хартия. Фотоклетката задейства автоматично режещия инструмент. Затова при тесни хартиени ивици внимавайте те да бъдат обхванати от фотоклетката. След около 3 s след освобождаване на отвора за подаване на хартия маши- ната за унищожаване на документи автоматично се изключва и преминава

• Натиснете бутона за управление. Индикацията „Готов за работа“ изгасва.

• Поставете мрежовия прекъсвач на задната страна на машината за унищо- жаване на документи на „0“. Изключване на машината за уни- щожаване на документи

• Подавайте компактдиска в средата на отвора за подаване.

• Поставете картата в средата на отвора за подаване. Изхвърляйте унищожения материал отделно от хартиени отпа-

ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване от

В зависимост от вида на мате- риала при унищожаване на компактдискове може да се отчупят парченца.

• Затова носете защитни очила. Унищожаване на компактдискове Унищожаване на кредитни и кли- ентски карти

За разделяне на уни- щожения материал по вид използвайте доставената торба за компактдискове

Други работни режими

• Постоянен режим Приложение: Унищожаване на по-големи количества хартия Функция: Режещият инструмент се движи непрекъснато. Ако в продължение на 2 минути не се подаде материал, режещият инструмент се изключва автоматично и машината за унищожаване на документи преминава в режим на готовност. Стартиране: Натиснете бутона за упра- вление за 3 секунди. Преждевременно прекъсване: Натиснете бутона за управление.

• Режим състояние на готовност Функция: 2 минути след последното пода- ване на хартия автоматично се изключват всички ненужни потребители. Индикацията „Готов за работа“ примигва кратко на равни интервали. При подаване на хартия машината за унищожаване на документи автоматично се задвижва.140 HSM Pure 530 05/2015

Отстраняване на смущения

Елементът за безопасност е оборудван със защита срещу допир. Машината за унищожаване на документи се изключва, ако в процеса на унищожаване натиснете елемента за безопасност.

Смущение Отстраняване на смущението

Пъхнали сте наведнъж прекалено много хартия. Режещият инструмент работи няколко секунди на заден ход и избутва навън хартията.

• Евентуално натиснете и реверсиращия бутон „R“, за да извадите хартията.

• Намалете наполовина купчината хартия.

• Подавайте хартията една след друга. Претоварване • Двигателят е претоварен. Преди ново пускане

машината за унищожаване на документи да се охлади около 15 - 20 min.

• По време на унищожаването на хартия е настъпила грешка. Издърпайте хартията от шлица за подаване, така че да се освободи фотоклетката. Пълен резер-

• Изпразнете резервоара за събиране на унищожения мате-

Ако преди изваждане на резервоара задействате за кратко реверсиращия бутон, една част от материала се изтегля обратно в режещия инструмент и не пада във вътрешността на шредера. Отворена врата • Затворете вратата.

7 Почистване и техническа

• Машината за унищожаване на доку- менти е опакована в картон, готова за свързване

• Проводник за присъединяване към

• 1 торба за компактдискове за машини с ширина на рязане 5,8, 3,9 и 4,5x30 mm

• 1 шише специално масло за режещия блок (50 ml) за уреди с рязане на час-

• 10 Плика за изрезки, кат. номер 1.330.995.100

• Специално масло за режещия блок (250 ml), кат. номер 1.235.997.403 Адреси на служби за работа с клиенти виж на страница 160. 8 Изхвърляне / Рециклиране Старите електрически и елек- тронни уреди съдържат често пъти ценни материали, но и също вредни вещества, които са били необходими за функцията и безопасността. При непра- вилно изхвърляне или боравене те могат да са опасни за човешкото здраве и за околната среда. Старите уреди не трябва да се изхвърлят заедно с останалия боклук. Съблюдавайте актуалните валидни разпоредби и използвайте пун- ктовете за събиране на отпадъци за предаване и рециклиране на електри- чески и електронни стари уреди. Изхвърляйте и всички опаковъчни мате- риали съобразно с околната среда. Почиствайте машината за унищожаване на документи само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда. Само при рязане на

Смазвайте режещия инструмент при намаля- ване на капацитета на рязане, поява на шумове или след всяко изпразване на резервоара за събиране на унищожения материал. За това използвайте само HSM специално масло за режещия блок:

• Пръснете специално масло за реже- щия блок през отвора за подаване на хартия по цялата ширина върху реже- щите валци.

• Оставете режещия инструмент да работи без подаване на хартия около 10 s в постоянен режим на работа.

Освобождава се хартиен прах и частици. ПРЕДУПРЕЖДЕНИЕ Опасно мрежово напрежение. Неправилното използване на машината може да доведе до електрически токов

Преди преместване или почистване изключете машината за унищожаване на документи и извадете щепсела. Дейности по сервизното обслужване, свързани с отстра- няване на покритията на корпуса, трябва да се извърш- ват само от службата за работа

клиенти на фирма HSM и от сервиз- ните техници на нашите търговски партньори. Адреси на служби за работа с клиенти виж на страница 160.142 HSM Pure 530 05/2015

Машината за унищожаване на документи отговаря на съответните директиви на Европейския Съюз за хармонизиране:

• Директива за ниско напрежение 2006/95/ЕО

• Директива за електромагнитна съвместимост 2004/108/ЕО

• Директива за ограничаване използването на опасни и вредни вещества (RoHS) 2011/65/ЕС Декларацията на ЕС за съгласуване може да се поиска от производителя. 10 Технически данни

• Макс. брой листи (DIN A4, 70 g/m² или 80 g/m²), подадени надлъжно, които могат да се нарежат с едно пус- кане. Дадените данни за производителността са определят с нов, смазан режещ инструмент и студен двигател. По-слабо мрежово напрежение или друга честота на мрежата от дадената може да доведе до по-ниска про- изводителност на рязане на листите или до повече шумове при работа. Производителността на рязане на листите може да е различна в зависимост от структурата и качествата на хартията и в зависимост от вида на въведеното. Вид на рязане Рязане на ленти Рязане на частици Големина на изрезките (mm) 5,8 3,9 4,5 x 30 1,9 x 15 Клас на безопасност DIN 66399 P-2, O-2, T-2, E-2 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1 P-5, T-5, E-4, F-2 Капацитет на рязане* (лист) 80 g/m

Тегло (kg) 27,2 29,5 29,7 Скорост на рязане 65 mm/s Работна ширина 300 mm Свързване 230 V, 50 Hz 120 V, 60 Hz 220 V, 60 Hz Мощност при макс. брой листи 500 W Работен режим Постоянен режим на работа Условия на околната среда при работа: Температура Относителна влажност на въздуха Височина над морското равнище -10 °C до +25 °C макс. 90 %, некондензираща макс. 2.000 m Размери Ш x Д x В (mm) 497 x 362 x 716 Обем на резервоара за събиране 80 l Ниво на шум (празен ход / под товар) < 55 dB (A) / < 60 dB (A)05/2015 HSM Pure 530 143
