BRUKSANVISNING Pure 530C HSM
Fare for born og andre personer!
2 Anvendelse i overensstem-melse med formålet, garanti
7 Rengoring og vedligeholdelse
ADVARSEL
Farlig netspænding!
Forkert omgang med

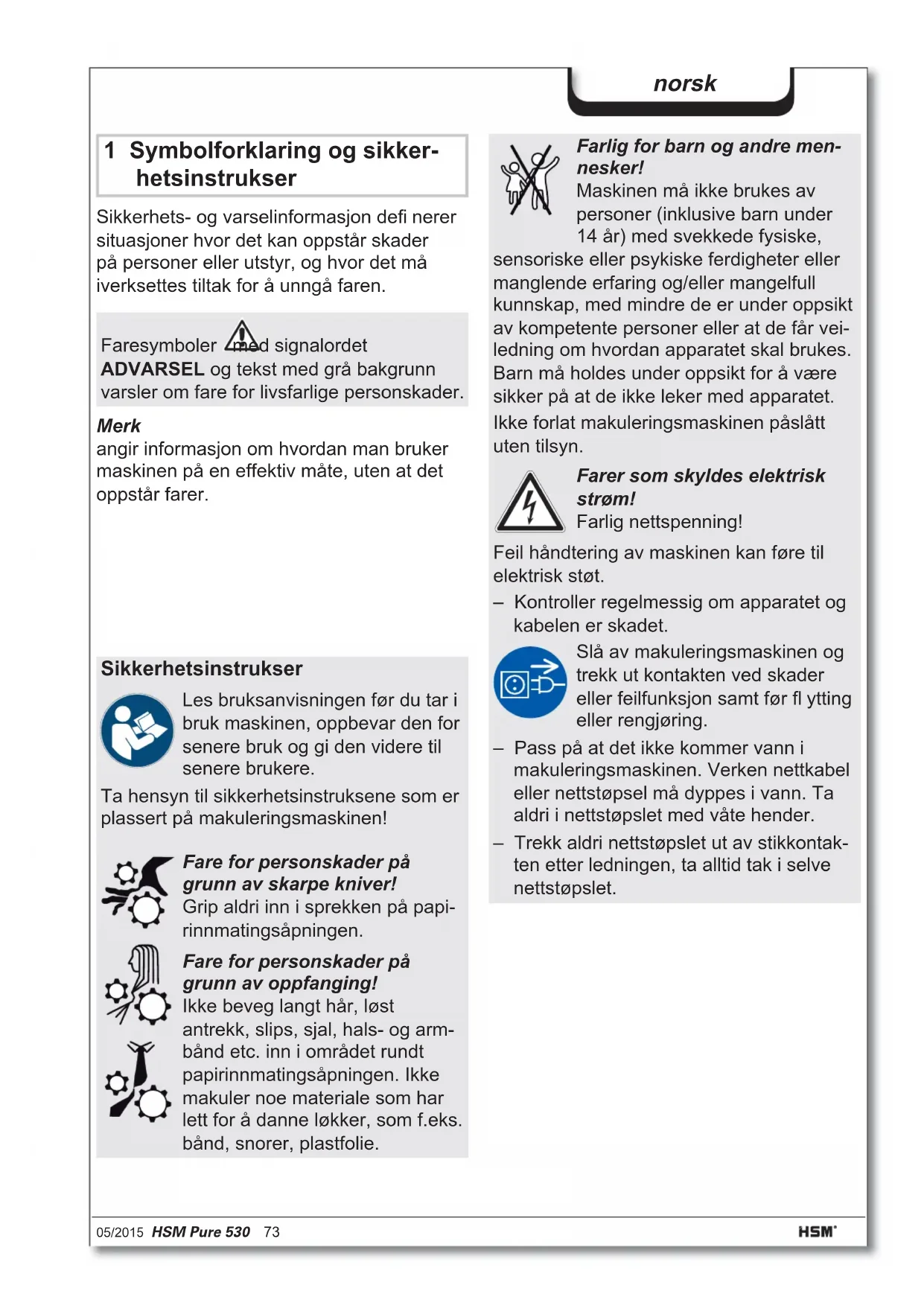

Sikkerhets- og varselinformasjon defi nerer situasjoner hvor det kan oppstar skader på personer eller utstyr, og hvor det ma iverksettes tiltak for a unnga faren.
Faresymboler med signalordet
ADVARSEL og tekst med grå bakgrunn
varsler om fare for livsfarlige personskader.
Merk
angir informasjon om hvordan man bruker maskinen pa en effektiv mate, uten at det oppstar fare.
Sikkerhetsinstrukser
Les bruksanvisningen focr du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.
Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!
Fare for personskader på grunn av skarpe kniver!
Grip aldri inn i sprekken pa papi-rinnmatingsapningen.
Fare for personskader på grunn av oppfanging!
Ikke beveg langt hare, Iost
antrekk, slips, sjal, hals- og armband etc. inn i omradet rundt papirinnmatingsapningen. Ikke makuler noe materiale som harlett for a danne lokker, som f.eks. band, snorer, plastfolie.
Farlig for barn og andre mennesker!
Maskinen må ikke brukes av personer (inklusive barn under 14år) med svekkede fysiske,
sensoriske eller psykiske fertigheter eller manglende erfaring og/eller mangelfull kunnskap, medindre de er under oppsvikt av kompetente personer uller at de far veiledning om hvordan apparatet skal brukes. Barn ma holds under oppsvikt for a vare sikker paa at de ikke leker med apparatet. Ikke forlat makuleringsmaskinen paaslatt uten tilsyn.
Farer som skyldes elektrisk strøm!
Farlig nettspenning!
Feil handtering av maskinen kan.fore til elektrisk stot.
Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før flytting erler rengjøring.
Pass pà at det ikkekommen vann i makuleringsmaskinen. Verken nettkabel eller nettstøpsel ma dysppes i vann. Ta aldri i nettstøpslet med våte hender.
Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i delve nettstøpslet.
2 Tiltenkt bruk, garanti 3 Oversikt
Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan ögså små(OP) mengder av følgende materialer makuleres:
| Skjærebredde (mm) 5,8 3,9 4 | 5x30 | 1,9x15 | ||
| Kredittkort | ● | ● | ● | ● |
| CD-er | ● | ● | ● |
Garantitiden for makuleringsmaskinen er pa 2 ar. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstalskjareaksler i makuleringsmaskinen i lopet av hele apparatets levetid (HSM Lifetime Warranty). Slitasje, skader pa grunn avutilsiktet bruk samt ingrep fra treadje part omfattes ikke av garantien.
HMS guaranterer levering av reservationleri 10 ar etter at Produksjonen av denne modellen opphorer.
1 Dor
2 Sikkherhetsinstrukser
3 Lysport
4 Betjenings- og indikeringsenhet
5 Sikkerhetselement
6 Merkeskilt
7 Nettbryter
Farlig nettspenning!
Feil handtering av mas
- Bruk apparatet kun innendørs og pa et tørsted. Det ma aldri brukes i vætrom elleregnvær.
- Hold apparatuset, nettstøpslet og nett-kabelen unna øpen fl amme og varme fl ater. Ventilasjonsapningene ma vare fri og befinnse seg min. 5 cm. fra vegg eller møbler.
Forsikre deg om at nettstorpselet erlett tilgengelig. - Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi kasjonene på merkeskiltet før du setter i nettstøpselet.
Koble den vedlagte nettkabelen til pa baksiden av makuleringsmaskinen og plugg stopslet inn i en forskriftsmessig installer stikkontakt.
5 Betjening
Fare for personskader på grunn av splinter!
Ved makulering av CD-er kan det dannes splinter, dette avhenger av type materiale.
- Bruk derfor beskyttesesbriller.
- Plasser CD/DVD midi tali forselsapninen.
Merk:
For a skill det makulerte materialet, kan du sette inn CD-sekken som folger med.
Makulere kreditt- og kundekort
- Legg kortetmidtinnmatingsapningen. Det makulerte materialet ma avhendes separat fra papiravfall.
Andre funksjonsmoduser
Permanent-modus
Funksjon: Skjareeapparat garr uavbrutt.
Hvis det ikke blir tilførnt noe materiale på 2 minutes, slås skjareeapparatet av, og makuleringsmaskinen garrinn i driftsklar stilling.
Start: Trykk på betjeningsknappen i 3 sekunder.
Funksjon: 2 minutter etter den siste papirinnf.orgingen, blir alle unodvendige forbrukere slatt av automatisk.
Indikeringen "Driftsklar" blinker med jevne mellomrom.
När det mates inn papir, starter makule-ringsmaskinen automatisk.
6 Feilretting
Merk:
Sikkerhetselementet er utstyrt med en berøringsbeskyttelse. Makuleringsmaskinen kobles ut när du trykker på sikkerhetselementet under makuleringen.
| Indike-ring | Feil Utbedrìng av feil | |
| 8V Kontinu-erlig lys | Papirtilstop- ping | Du har ført inn for mye papir på en gang. ➢ Skjæreapparatet går bakover i noen sekunder og skyver ut papiret. • Trykk eventuelt på Reverseringsknappen “R” for Å ta ut papirbunken. • Halver papirbunken. • Før inn arkene etter hverandre. |
| Over-belastning | • Motoren ble overbelastet. La makuleringsmaskinen kjøle seg ned i ca.15 - 20 min. før du slår den på nytt. | |
| Blinklys Generell | Generalll feilvisning | • Det oppstod en feil under makuleringsarbeidet. Trekk papiret ut av mateslissen, sik at fotocellen frigjøres. |
| Beholderen for makule-ringsmasse full | • Tøm beholderen for makuleringsmasse. Merk: Hvis du trykker kort på Reverseringsknappen før du tar ut beholderen, blir en del av makuleringsmassen trukket tilbake i skjæreapparatet og faller dermed ikke inn i makuleringsmaskinen. | |
| Dør øpen • Lukk døren. | ||
| Sikkerhets-element trykket | • Ikke trykk på sikkerhetelementet. | |
7 Renhold og stell 8 Deponering
ADVARSEL
Farlig nettspenning!
Feil handtering av mas
Slå av makuleringsmaskinen og tekk ut nettstøpselet før man flytter eller rengjør maskinen.
Servicearbeider som innebærer at man ma fjerne kapslingsdeks-lene, ma kun utfores av HMS-kundeservice og serviceteknikere fra vare avtalepartnere.
Adresser til kundeservice se side 160.
Rengjøring av makuleringsmaskinen mæ bare utføres med en myk klut og en mild sapeløsning. Samtidig mæ det ikke kommt vann i apparatet.
Bare ved partikkelskjæring:
Olje skjareapparatet hvis skjareeffekten blir redu-sert,ved stoyutvikling
eller hver gang makuleringsbeholderen tommes. Bruk kun skjareblokk-spesialolje fra HSM til dette:
Sprøyt spelzialoljen gjennom papi-rinnmatingen i hele sin bredde pa skjæreakslene.
- La skjæreapparatet gå i permanentmodus i ca. 10 sek. uten tilførsl av papir.
Papirstov og partikler Iøsner.
resirkulering
Gamle elektriske og elektroniske apparater inneholder mange ganger materialer som fremdeles er verdifulle, men ogsa skadelige stoffer, som var ndvendige for funksjonen og sikkereheten. Ved
feil deponering eller handtering kan disse stoffene vare helsefarlige erler farlige for miljøet. Gamle apparater ma aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskritter og benytto opposamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres ogsa inn for miljørikig deponering.
9 Leveringsomfang
- Makuleringsmaskin pakket i esken
Strömkabel - 5 sekker for makuleringsmasse
1 CD-sekk for maskiner med skjarebredde 5,8,3,9 og 4,5x30 mm
1 fl aske skjareblokk-spesialolje (50 ml) for apparater med partikkelsenitt - Bruksanvisning
Tilbehør
10 sekker for makuleringsmasse best.nr. 1.330.995.100
- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403
Adresser til kundeservice se side 160.
10 Tekniske data
| Skjæremåte Strimmelskjæring Partikkelskjæring | ||||
| Skjærestørrelse (mm) 5,8 3,9 4,5 x 30 1,9 x 1 | 15 | |||
| Sikkerhetsnivå DIN 66399 P-2, O-2, T-2, | E-2 | P-2, O-2, T-2, E-2 | P-4, O-3, T-4, E-3, F-1 | P-5, T-5, E-4, F-2 |
| Skjæreeffekt* (blad) DIN A4 80 g/m 2 | 25 - 27 | 19 - 21 | 14 - 16 | 9 - 11 |
| 70 2 | 28 - 30 | 21 - 23 g/m | 16 - 18 | 11 - 13 |
| Vekt (kg) | 27,2 | 29,5 | 29,7 | |
| Skjærhestighet | 65 mm/s | |||
| Arbeidsbredde | 300 mm | |||
| Tilkobling | 230 V, 50 Hz | 120 V, 60 Hz | 220 V, 60 Hz | |
| Effekt ved maks. antall ark | 500 W | |||
| Driftsmåte | Kontinuerlig drift | |||
| Krav til omgivelsene under drift: Temperatur | -10°C til +25°C maks. 90%,/DDenserende maks. 2.000 m | |||
| relativ luftfuktigkeit | ||||
| Høyde over havet | ||||
| Dimensjoner B x D x H (mm) | 497 x 362 x 716 | |||
| Oppsamlingsbeholderens volum | 80 l | |||
| Lydtrykknivå (tomgang / under last) | < 55 dB (A) / < 60 dB (A) | |||
- Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjærés ién omgang. Den angitte ytelsen er fastsatt basert pa et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytesen avvike.
Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:
Lavspenningsdirektiv 2006/95/EF
EMC-direktiv 2004/108/EF
RoHS-direktiv 2011/65/EU
EF-samsvarserklaeringen kan fas hos produsenter.
