HASZNÁLATI ÚTMUTATÓ Pure 530C HSM

Teža (kg) 27,2 29,5 29,7 Hitrost rezanja 65 mm/s Delovna širina 300 mm Priključek 230 V, 50 Hz 120 V, 60 Hz 220 V, 60 Hz Moč maks. 500 W Način obratovanja Neprekinjeno obratovanje Pogoji okolice med obratovanjem: Temperatura relativna vlažnost zraka nadmorska višina -10 °C do +25 °C maks. 90 %, se ne kondenzira maks. 2.000 m Dimenzije DxŠxV (mm) 497 x 362 x 716 Prostornina sprejemne posode 80 l Emisija hrupa (Prosti tek / pod obremenitvijo) < 55 dB (A) / < 60 dB (A)122 HSM Pure 530 05/2015 magyar 1 Szimbólumok magyarázata és biztonsági útmutatások A biztonsági-, és fi gyelmeztető útmutatások olyan helyzeteket jelölnek, melyekben személyi sérülés és anyagi kár keletkezhet, valamint leírják a veszély elhárításának módjait. Az megjegyzés a gép hatékony üzemeltetésére vonatkozó információkat jelöli, veszélyre nem utal. A fi gyelmeztető háromszög a FIGYELMEZTETÉS jelzőszóval és a szürke hátterű szöveggel súlyos, akár életveszélyes sérüléssel járó veszélyre utal. Biztonsági tudnivalók A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasz- nálóknak. Vegye fi gyelembe az iratmegsemmisítőn található valamennyi biztonsági megjegy- zést. Sérülésveszély az éles kések által! Tilos belenyúlni a papírbeada- goló nyílásba. Sérülésveszély behúzódás által! Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerül- jön a papíradagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb. Veszélyek gyermekek és más személyek számára! A gépet nem használhatják olyan személyek (beleértve a 14 év alatti gyermekeket is), akik kor- látozott fi zikai, érzékelési vagy szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkez- nek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a szemé- lyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játsz- hassanak a készülékkel. Ne hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva. Áramütés általi veszélyeztetés! Veszélyes hálózati feszültség! A készülék helytelen használata áramütéshez vezethet. – Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét. Kapcsolja ki az iratmegsemmisí- tőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót. – Kerülje víz iratmegsemmisítőbe történő bejutását. Ne merítse vízbe se a háló- zati kábelt, se a hálózati csatlakozót. Ne érintse meg a hálózati csatlakozót ned- ves kézzel. – A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.05/2015 HSM Pure 530 123 magyar 2 Rendeltetésszerű használat, garancia 3 Áttekintés 1 Ajtó 2 Biztonsági tudnivalók 3 Fénysorompó 4 Kezelő- és kijelzőegység 5 Biztonsági elem 6 Adattábla 7 Hálózati kapcsoló

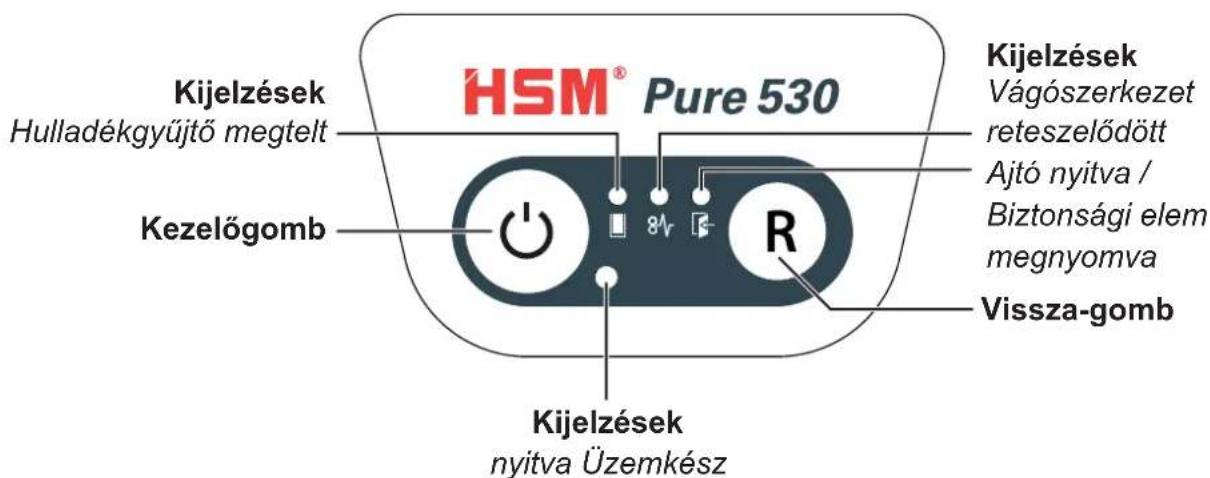

Kezelő- és kijelzőelemek Kijelzések Hulladékgyűjtő megtelt Kijelzések nyitva Üzemkész Vissza-gomb Kijelzések Vágószerkezet reteszelődött Ajtó nyitva / Biztonsági elem megnyomva Kezelőgomb Az iratmegsemmisítőre vonatkozó jótállás 2 év. Az iratmegsemmisítő HSM acél vágó- tengelyeire a szavatosságtól független, a készülék teljes élettartamára vonat- kozó garancia vonatkozik (HSM Lifetime Warranty). A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodá- sokra sem a jótállás, sem a garancia nem vonatkozik. A HSM pótalkatrészek szállítását jelen modell gyártásának megszüntetésétől szá- mított legfeljebb 10 évig biztosítja. A robusztus aprítókészülék tűzőgép- és gémkapcsokra érzéketlen. Az iratmegsemmisítő kizárólag papírok megsemmisítésére alkalmas. Ezenkívül vágási módtól függően az alábbi tárgyak csekély mennyiségben megsemmisíthetők: Vágási méret (mm) 5,8 3,9 4,5x30 1,9x15Hitelkártyák ●● ● ●CD-k ●● ●124 HSM Pure 530 05/2015 magyar 4 Üzembe helyezés FIGYELMEZTETÉS Veszélyes hálózati feszültség! A készülék helytelen használata áramütés- hez vezethet. – Csak száraz, beltéri helyiségekben használja a készüléket. Soha ne hasz- nálja nedves helyiségekben vagy esőben. – Tartsa távol a készüléket, a hálózati csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellő- zőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól. – Ügyeljen arra, hogy a hálózati csatla- kozó könnyen elérhető legyen. – A hálózati csatlakozódugó csatla- koztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frek- venciája megegyezik-e az adattábla adataival.

• Csatlakoztassa az iratmegsemmisítő hátoldalához a melléklet hálózati kábelt és a hálózati csatlakozót csatlakoztassa egy szabályszerűen telepített dugaszoló- aljzathoz. 5 Kezelés

• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „I” állásba.

• Nyomja meg a kezelőgombot. Az „Üzemkész“ kijelző világít. Az iratmegsemmisítő bekapcsolása Papír megsemmisítése

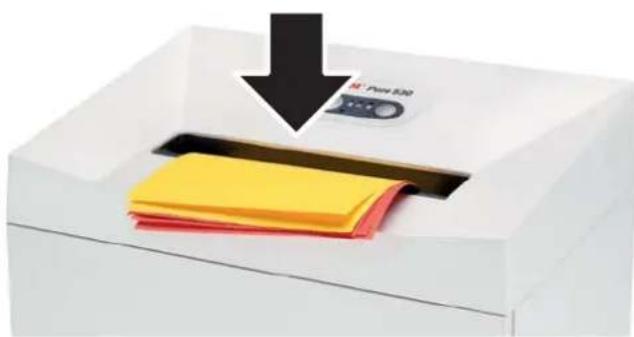

• A papírt a papírnyílás közepén adagolja be. Az aprítási folyamatot fotocella indítja el. Emiatt ügyeljen arra vékony papírok esetén, hogy a fénysorompó érzékelje a papírt. 3 másodperccel az után, hogy a papír- bevezető nyílásban a fénysorompó újból szabaddá válik, a vágószerkezet automa- tikusan kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.05/2015 HSM Pure 530 125 magyar

• Nyomja meg a kezelőgombot. Az „Üzemkész“ kijelző kialszik.

• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „0“ állásba. Az iratmegsemmisítő kikapcsolása

• Helyezze a CD-t az adagolónyílás köze- pébe.

• Helyezze a kártyát a beadagolónyílás közepébe. A csíkokra vágott anyagot a papírhulladéktól külön ártalmatlanítsa. FIGYELMEZTETÉS Sérülésveszély szilánkok által! Az anyagfajtától függően a CD-k megsemmisítésekor szilánkok képződhetnek.

• Ezért viseljen védőszemüveget. CD megsemmisítése Hitel-, és ügyfélkártyák megsemmisí- tése Megjegyzés: A felaprított anyag típus szerinti külön- választásához be kell helyezni a mellékelt CD-zsákot

További működésmódok

• Folyamatos üzemmód Alkalmazás: Nagyobb mennyiségű papír megsemmisítése Működés: A vágószerkezet megszakítás nélkül működik. Ha 2 percig nem kerül anyag az iratmeg- semmisítőbe, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő üzem- kész állapotba áll. Indítás: Nyomja meg a kezelőgombot 3 másodperc hosszan. Idő előtti megszakítás: Nyomja meg a kez- előgombot.

• Készenléti állapot Működés: Az utolsó papírbevezetést követő 2 perc múltán automatikusan valamennyi szükségtelen fogyasztó kikapcsol. Az „Üzemkész“ állapot kijelzője rendszeres időközönként felvillan. Papír bevezetésénél az iratmegsemmisítő önműködően elindul.126 HSM Pure 530 05/2015 magyar 6 Hibaelhárítás Megjegyzés: A biztonsági elem érintésvédelemmel van felszerelve. Az iratmegsemmisítő kikapcsol, ha a megsemmisítési művelet során megnyomja a biztonsági elemet. Kijelzés Üzemza- var Üzemzavar megszüntetése Állandó fény Papírtor- lódás Egyszerre túl sok papírt vezetett be az iratmegsemmisítőbe. A vágószerkezet néhány másodpercig visszafelé forog és kitolja a papírt.

• Adott esetben nyomja meg az „R“ vissza-gombot a papírköteg kivétele érdekében.

• Felezze meg a papírköteget.

• Adagolja a papírokat egymás után. Túlterhe- lés

• A motor túl lett terhelve. Az iratmegsemmisítő újbóli használata előtt várjon körülbelül 15-20 percet, hogy a berendezés lehűljön. Villogó fény Általános üzemza- varjelző

• A papírmegsemmisítés során hiba történt. Húzza ki a papírt az adagolónyílásból annyira, hogy a fénysorompó szabaddá váljon. Megtelt a hulladék- gyűjtő

• Ürítse ki a hulladékgyűjtőt. Megjegyzés: Ha a tartály kivétele előtt röviden megnyomja a visszafordító gombot, akkor ezzel visszahúzhatja az apríték egy részét a vágószerkezetbe és az nem esik bele az iratmegsemmisítő belsejébe. Ajtó nyitva

• Zárja be az ajtót. Bizton- sági elem meg- nyomva

• Ne nyomja meg a biztonsági elemet.05/2015 HSM Pure 530 127 magyar 7 Tisztítás és karbantartás 9 A szállítmány tartalma

• Iratmegsemmisítő, csatlakoztatásra kész állapotban, dobozba csomagolva

• Hálózati csatlakozóvezeték

• 1 CD-zsák 5,8, 3,9 és 4,5x30 mm-es vá- gási méretű gépekhez

• 1 üveg (50 ml) különleges olaj az aprítób- lokkhoz, (csak apró vágás esetén)

• Üzemeltetési útmutató Tartozékok

• 10 db aprítékzsák cikkszám: 1.330.995.100

• Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403 Vevőszolgálat címe; lásd 160. oldal. 8 Ártalmatlanítás / újrahasznosítás Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a biztonsághoz voltak szükségesek. Helytelen ártalmatlaní- tás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvé- nyes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csoma- golóanyagokat is a környezetet nem károsító módon ártalmatlanítsa. Csak puha kendővel és kímélő szappanos vízzel tisztítsa az iratmegsemmisítőt. Eköz- ben nem kerülhet víz a berendezésbe. Csak apró vágás esetén: Olajozza meg az aprító- készüléket gyengülő aprítási teljesítmény és megnövekedett zaj ese- tén, illetve az aprítéktartály minden ürítésekor. Ehhez csak speciális HSM aprí- tóblokk-olajat használjon:

• Fecskendezze a speciális olajat a papíra- dagolón keresztül a vágótengelyre teljes szélességében.

• Folyamatosan járassa a vágóművet papírbevezetés nélkül kb. 10 mp-ig. A papírpor és az apró szemcsék leoldódnak. FIGYELMEZTETÉS Veszélyes hálózati feszültség! A készülék helytelen használata áramütés- hez vezethet. Áthelyezés előtt kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót. A burkolatelemek eltávolításával járó szervizmunkákat csak a HSM-vevőszolgálat, illetve szer- ződéses partnereink szerviztechnikusai végezhetik. Vevőszolgálat címe; lásd 160. oldal.128 HSM Pure 530 05/2015 magyar Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:

• A 2006/95/EK kisfeszültségű irányelv

• 2004/108/EK elektromágneses összeférhetőségre vonatkozó irányelv

• 2011/65/EU RoHS irányelv Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető. 10 Műszaki adatok

• Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet. Vágási mód Csíkra vágás Apróra vágás Vágási méret (mm) 5,8 3,9 4,5 x 30 1,9 x 15 Biztonsági fokozat DIN 66399 P-2, O-2, T-2, E-2 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1 P-5, T-5, E-4, F-2 Vágási teljesítmény* (lap) DIN A4 80 g/m
