BEDIENUNGSANLEITUNG Pure 530C HSM

05/2015 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS

• ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ KULLANIM KILAVUZU Pure 5302 HSM Pure 530 05/2015 HSM Pure 530 deutsch: Aktenvernichter HSM Pure 530 p. 3
• english: Paper shredder HSM Pure 530 p. 10
• français: Destructeur de documents HSM Pure 530 p. 17
• italiano: Distruggidocumenti HSM Pure 530 p. 24
• español: Destructora de documentos HSM Pure 530 p. 31
• português: Destruidora de documentos HSM Pure 530 p. 38
• nederlands: Papiervernietiger HSM Pure 530 p. 45
• dansk: Makuleringsmaskine HSM Pure 530 p. 52
• svenska: Dokumentförstörare HSM Pure 530 p. 59
• suomi: Paperinsilppuri HSM Pure 530 p. 66
• norsk: Makuleringsmaskin HSM Pure 530 p. 73
• polski: Niszczarka dokumentów HSM Pure 530 p. 80
• česky: Skartovací stroj HSM Pure 530 p. 87
• slovensky: Skartovačka HSM Pure 530 p. 94
• eesti: Paberipurustaja HSM Pure 530 p. 101
• русский: Машина для уничтожения деловых бумаг HSM Pure 530 p. 108
• slovenski: Uničevalec dokumentov HSM Pure 530 p. 115
• magyar: Iratmegsemmisítő HSM Pure 530 p. 122
• română: Distrugător de documente HSM Pure 530 p. 129
• български: Машина за унищожаване на документи HSM Pure 530 p. 136
• ελληνικ: Καταστροφέας εγγράφων HSM Pure 530 p. 143

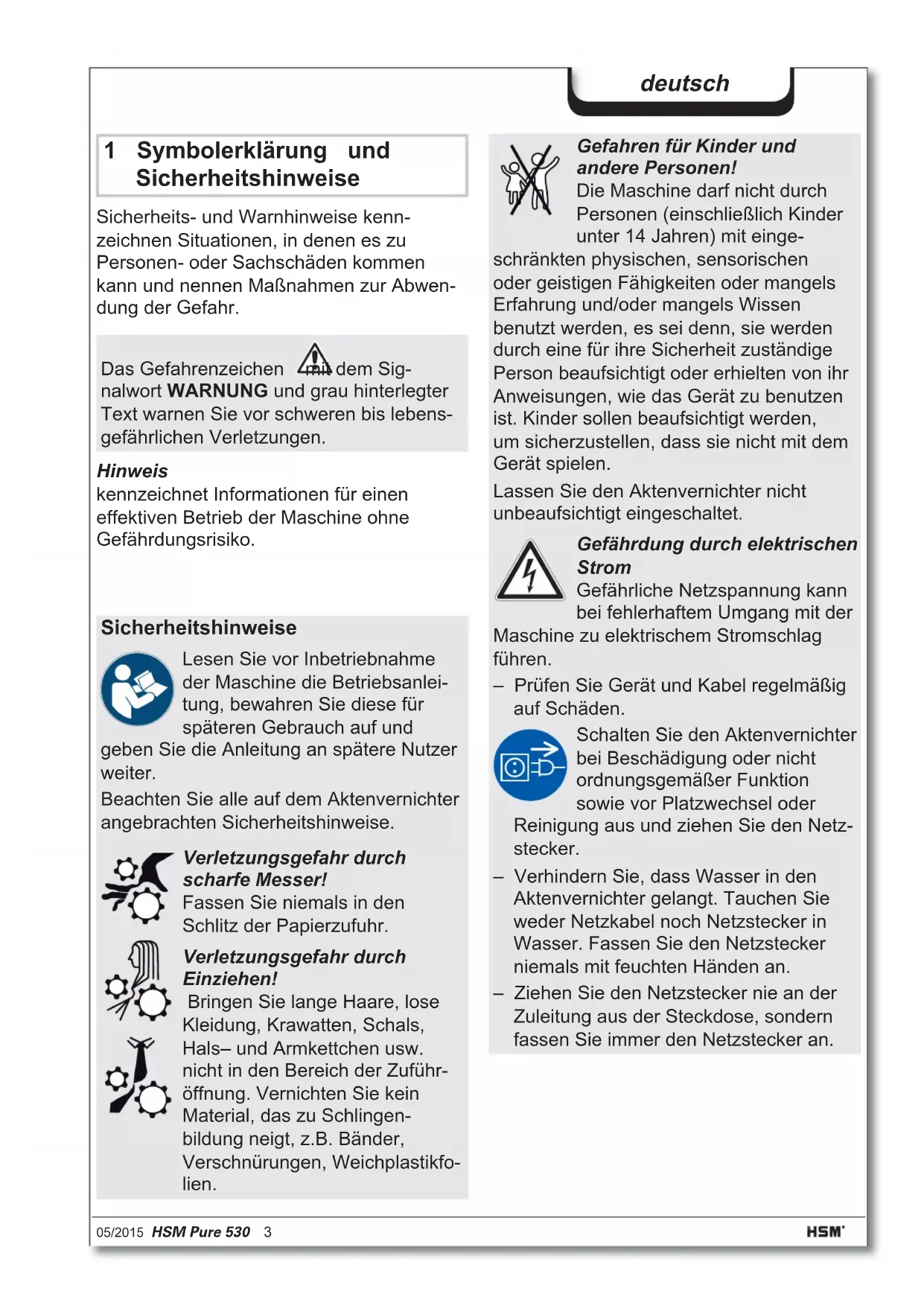

• türkçe: Evrak İmha Makinesi HSM Pure 530 5/2015 HSM Pure 530 3 deutsch 1 Symbolerklärung und Sicherheitshinweise Sicherheits- und Warnhinweise kenn- zeichnen Situationen, in denen es zu Personen- oder Sachschäden kommen kann und nennen Maßnahmen zur Abwen- dung der Gefahr. Hinweis kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährdungsrisiko. Das Gefahrenzeichen mit dem Sig- nalwort WARNUNG und grau hinterlegter Text warnen Sie vor schweren bis lebens- gefährlichen Verletzungen. Sicherheitshinweise Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanlei- tung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise. Verletzungsgefahr durch scharfe Messer! Fassen Sie niemals in den Schlitz der Papierzufuhr. Verletzungsgefahr durch Einziehen! Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals– und Armkettchen usw. nicht in den Bereich der Zuführ- öffnung. Vernichten Sie kein Material, das zu Schlingen- bildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfo- lien. Gefahren für Kinder und andere Personen! Die Maschine darf nicht durch Personen (einschließlich Kinder unter 14 Jahren) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet. Gefährdung durch elektrischen Strom Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der Maschine zu elektrischem Stromschlag führen. – Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netz- stecker. – Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an. – Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.4 HSM Pure 530 05/2015 deutsch p. 1500

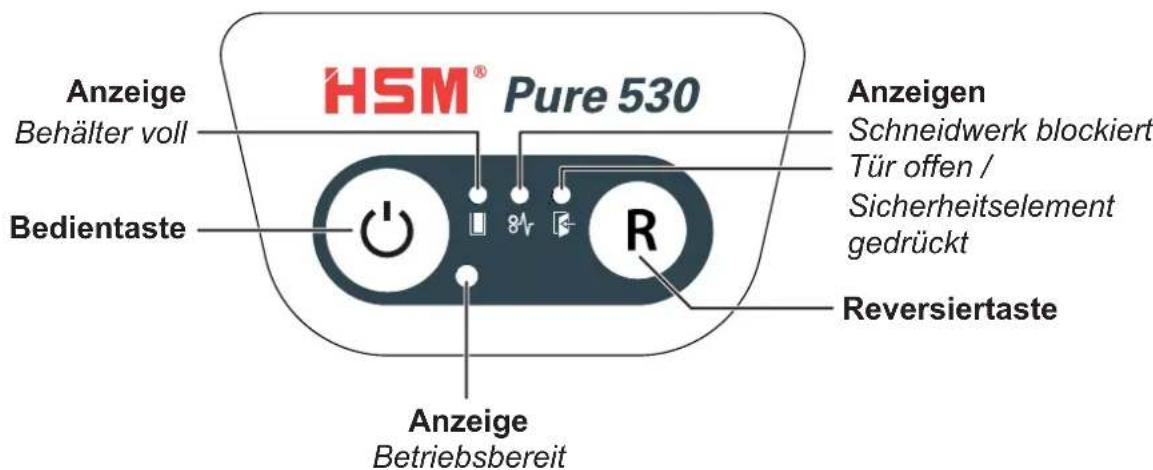

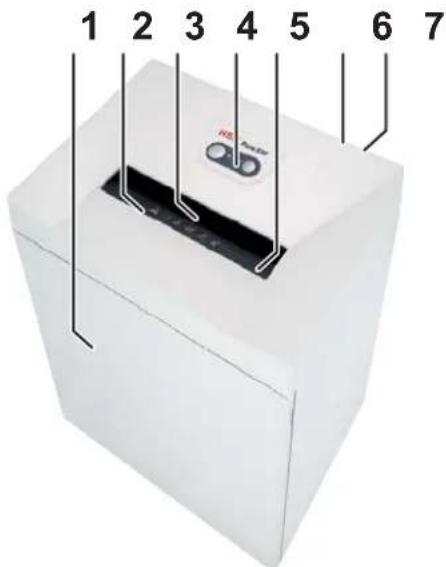

Bestimmungsgemäße Verwendung, Gewährleistung 3 Übersicht Bedien- und Anzeigeelemente Anzeige Behälter voll Anzeige Betriebsbereit Reversiertaste Anzeigen Schneidwerk blockiert Tür offen / Sicherheitselement gedrückt Bedientaste 1 Tür 2 Sicherheitshinweise 3 Lichtschranke 4 Bedien- und Anzeigeeinheit 5 Sicherheitselement 6 Typenschild 7 Netzschalter

Die Garantiezeit für den Aktenvernich- ter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garan- tie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesam- ten Gerätelebensdauer (HSM Lifetime Warranty). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie. HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion dieses Modells. Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Mate- rialien vernichtet werden: Schnittbreite (mm) 5,8 3,9 4,5x30 1,9x15Kreditkarten ●● ● ●CDs ●● ● Das robuste Schneidwerk ist unempfi ndlich gegen Heft- und Büroklammern.05/2015 HSM Pure 530 5 deutsch 4 Inbetriebnahme WARNUNG Gefährliche Netz- spannung! Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen. – Verwenden Sie den Aktenvernichter nur in trockenen Innenräumen. Betreiben Sie ihn nicht in Räumen mit hoher Luft- feuchtigkeit oder im Regen. – Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüf- tungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden. – Achten Sie darauf, dass der Netzstecker leicht erreichbar ist. – Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild überein- stimmen. 5 Bedienung

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.

• Drücken Sie die Bedientaste. Anzeige „Betriebsbereit“ leuchtet. Aktenvernichter einschalten Papier vernichten

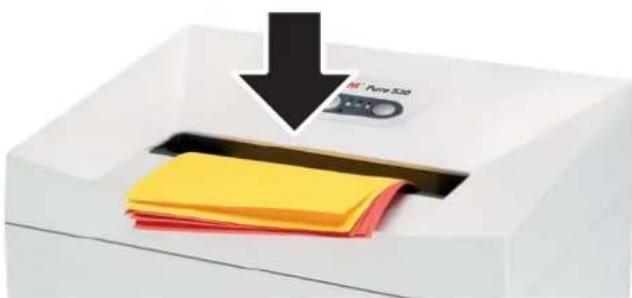

• Führen Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papier- streifen darauf, dass diese von der Lichtschranke erfasst werden können. 3 Sekunden nachdem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abge- schaltet und der Aktenvernichter geht in Betriebsbereitschaft.

• Schließen Sie das gelieferte Netzkabel an der Rückseite des Aktenvernichters an und stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.6 HSM Pure 530 05/2015 deutsch

• Drücken Sie die Bedientaste. Anzeige „Betriebsbereit“ verlischt.

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“. Aktenvernichter ausschalten Weitere Funktionsmodi

• Geben Sie jeweils nur eine CD/DVD in die Mitte der Zuführöffnung.

• Geben Sie die Karte in die Mitte der Zuführöffnung. Entsorgen Sie das zerkleinerte Material getrennt von Papier- abfällen. WARNUNG Verletzungsgefahr durch Splitter! Abhängig von der Materialart können beim Vernichten von CDs Splitter aus dem Schneidwerk herausgeschleudert werden und Ihre Augen verletzen.

• Tragen Sie eine Schutzbrille. CDs vernichten Kredit- und Kundenkarten vernichten

• Permanent-Modus Funktion: Schneidwerk läuft ununter- brochen. Wenn 2 min kein Material zugeführt wird, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft. Start: Drücken Sie die Bedientaste 3 Sekunden lang. Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

• Stand-by-Modus Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnö- tigen Verbraucher abgeschaltet. Die Anzeige „Betriebsbereit“ blitzt in regel- mäßigen Abständen kurz auf. Bei Papierzufuhr läuft der Aktenvernichter selbständig an. Hinweis: Für eine sortenreine Trennung des geshred- derten Materials können Sie den mit- gelieferten CD-Sack einsetzen.05/2015 HSM Pure 530 7 deutsch Hinweis: Das Sicherheitselement ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet ab, wenn Sie während des Vernichtungsvorgangs auf das Sicherheitselement drücken. Anzeige Störung Störungsbehebung Dauerlicht Papierstau Sie haben zu viel Papier auf einmal zugeführt. Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.

• Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.

• Halbieren Sie den Papierstapel.

• Führen Sie das Papier nacheinander zu. Überlast • Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme 20 Minuten abkühlen. Blinklicht allg. Störungs- anzeige

• Während der Papiervernichtung ist ein Fehler aufgetreten. Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht- schranke frei ist. Schnittgut- behälter voll

• Leeren Sie den Schnittgutbehälter. Hinweis: Wenn Sie vor dem Entnehmen des Behälters die Reversier- taste kurzzeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen und fällt nicht in den Innenraum des Aktenvernichters. Tür offen • Schließen Sie die Tür. Sicherheits- element gedrückt

• Drücken Sie nicht auf das Sicherheitselement. 6 Störungsbeseitigung8 HSM Pure 530 05/2015 deutsch 7 Reinigung und Wartung 8 Entsorgung / Recycling Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwen- dig waren. Bei falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktu- ell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwer- tung elektrischer und elektronischer Altgeräte. Führen Sie auch das Verpa- ckungsmaterial einer umweltgerechten Entsorgung zu. nur bei Partikelschnitt: Ölen Sie das Schneid- werk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des Schnittgutbe- hälters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.

• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent- Modus laufen. Papierstaub und Partikel werden gelöst. Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Sei- fenwasserlösung. Dabei darf kein Wasser in das Gerät eindringen. WARNUNG Gefährliche Netz- spannung! Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen. Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzste- cker. Servicearbeiten, die mit dem Entfernen von Gehäuseabde- ckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service -Technikern unserer Ver- tragspartner durchgeführt werden. Kundendienstadressen siehe Seite 160. 9 Lieferumfang

• Aktenvernichter in Karton verpackt

• Netzanschlussleitung

• 1 CD-Sack für Maschinen mit Schnittgrö- ßen 3,9, 5,8 und 4,5x30 mm

• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt

• Betriebsanleitung Zubehör

• 10 Schnittgutsäcke Best.-Nr. 1.330.995.100

• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403 Kundendienstadressen siehe Seite 160.05/2015 HSM Pure 530 9 deutsch 10 Technische Daten Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2006/95/EG

• EMV-Richtlinie 2004/108/EG

• RoHS-Richtlinie 2011/65/EU Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.

• Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen. Schnittart Streifenschnitt Partikelschnitt Schnittgröße (mm) 5,8 3,9 4,5 x 30 1,9 x 15 Sicherheitsstufe DIN 66399 P-2, O-2, T-2, E-2 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1 P-5, T-5, E-4, F-2 Schnittleistung* (Blatt), DIN A4 80 g/m
