KULLANIM KILAVUZU Securio P36i HSM

1 Sembol açıklaması ve güvenlik uyarıları

UYARI

Uyarı üçgeni i yal sözcük UYARI ve gri fon üzerindeki metin ağır veya hayati tehlike oluşturan yaralanmalara işaret etmektedir.

iKAZ

dikkatsizlik sonucu maddi hasar oluşabilecek durumlarda kullanılır.

Not

makinenin tehlike riski olmadan etkin bir şekilde çalıştırılması için gerekli bilgilere işaret eder.

Güvenlik uyarılar

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve maki- neyi başkasına verdiğinizde, yeni

kullanıcıya bu kılavuz ile birlikte verin.

Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

Keskin biçak yaralanma tehlikesi oluşturur!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemeli- dir. Düğüm oluşturabilecek bant, ip, plastik folyo gibi malzemeler kullan- mayınız.

Çocuklar ve diğer insanlar için tehlike!

Bu makine, 14 yaşın altındaki çocuklar da dahil olmak üzere, fi ziksel, duyusal ve ruhsal özgürlü veya bilgi

ve/veya deneyim eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir.

Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

Elektrik akımının oluşturduğu tehlike!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

- Cihazda ve kablosunda düzenli hasar kontrolü yapınız.

Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke fişini çekin.

• Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.
• Evrak imha makinesinin içine su girmemeli- dir. Şebeke kablosunu ve fişini suya batırma- yınız. Şebeke fişine ıslak ellerle dokunmayı- niz.

2 Maksadına uygun kullanım, garanti

Cihazın arka yüzündeki tip etiketine bakarak, evrak imha makinenizin hangi kesme genişliğine ve şebeke gerilimine uygun olduğunu tespit edin ve işletme kılavuzundaki ilgili maddelere dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 5,8 3,9 4,5x30 1,9x15
Kredi kartları● ●
CD'ler
Disketler

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece kesim genişliği 1x5 mm olan makinelerde kağıtta zımba veya ataş bulunmamalıdır.

Not

Ayrıca satın alınabilen CD kesme mekanizması (opsiyon) ile kağıt kesme mekanizmasından bağımsız olarak CD'ler, disketler ve kredi kartları da imha edilebilir

Evrak imha makinesinin garanti süresi 3 yıldır. Evrak imha makinesinin HSM som çelik bıçak merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Burada kesim genişlikleri 0,78x11 mm ve 1x5 mm olan evrak imha makineleri birer istisnadır. Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.

HSM bu modelin üretiminin sona ermesinden iti-baren 10 yıl daha yedek parça teslimatını garanti eder.

3 Genel bakış

Not: Mevcut olan modüller makinenizin tipine bağlıdır.

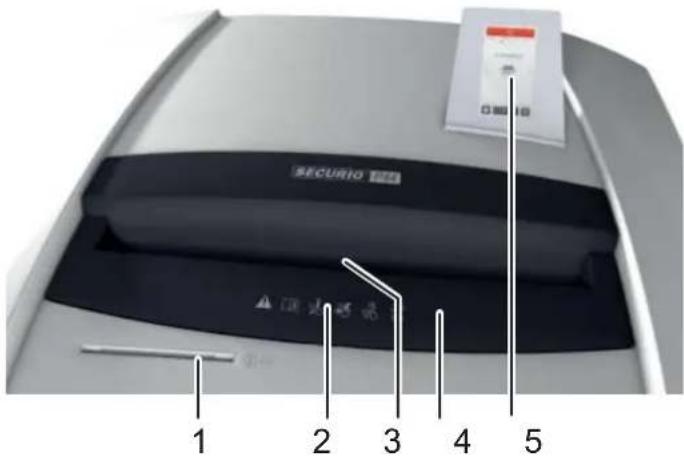

SECURIO TEO 1 2 3 4 5

1 CD, disket ve kredi kartı yerleştirme deliği (opsiyon)

2 Güvenlik uyarıları

3 Kağıt beslemesindeki ışıklı bariyer

4 Güvenlik elemanı

5 Kontrol ve gösterge ünitesi

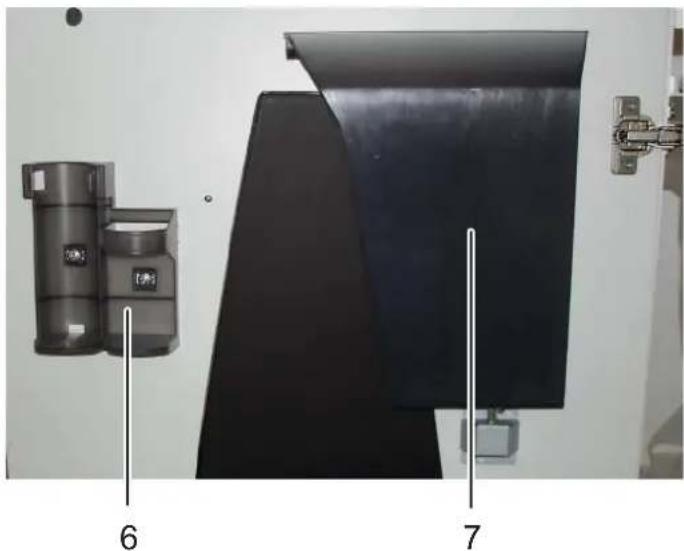

6 Yağ şişesi ve kullanım kılavuzu tutucu

7 Kesilen CD / disket / kredi kartı haznesi (opsiyon)

8 Kesme bloğu yağı doldurma deliği (sadece partikül kesiminde)

4 Kumanda ve gösterge alanı

Evrak imha makinenize dokunmatik ekranda bulunan sanal butonlarla kumanda edilir. Bunun için bir akıllı telefonda olduğu gibi, parmağınızın ucu ile ekranı süpürün.

Gösterge alanları seçilen dilde cihazın durumu ile ilgili bilgi verirler ve yapmanız gereken işlemlere işaret ederler.

Örnek: İmha işlemi esnasındaki gösterge

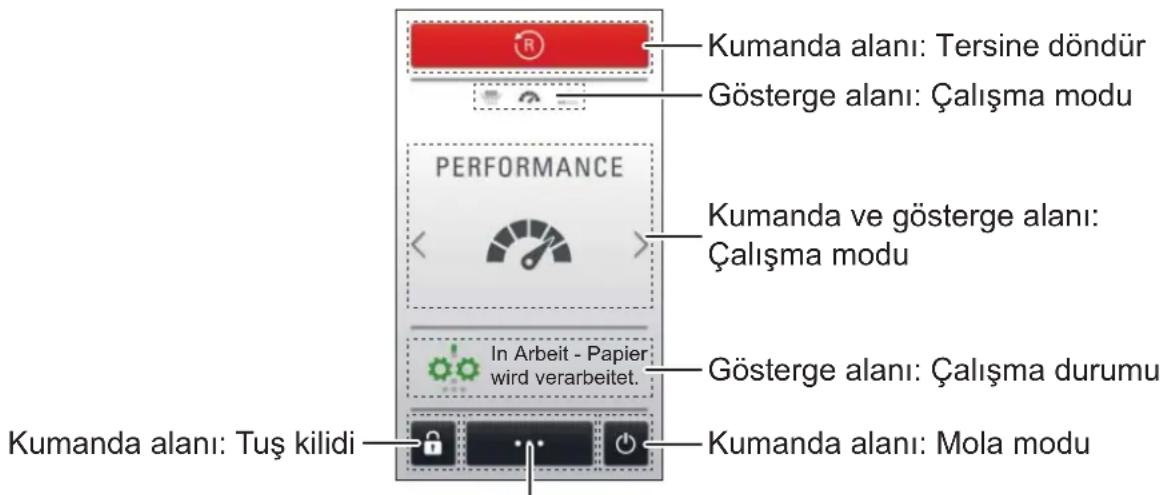

Kumanda alanı: Tersine döndür Gösterge alanı: Çalışma modu PERFORMANCE Kumanda ve gösterge alanı: Çalışma modu In Arbeit - Papier wird verarbeitet. Gösterge alanı: Çalışma durumu Kumanda alanı: Tuş kilidi Kumanda alanı: Mola modu

Kumanda alanı: Makine ve Ayarlar ile İlgili Bilgiler

5 İlk devreye alma

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

• Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.
• Cihazı, şebeke fişini ve şebeke kablosunu açık ateşten ve sıcak yüzeylerden uzak tutunuz.
• Şebeke fişine kolay erişilmesine dikkat edin.

• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.

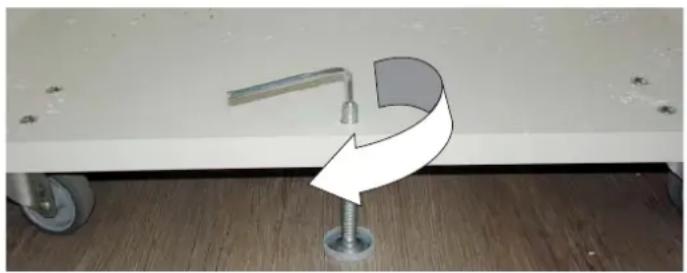

• Evrak imha makinesi 4 sevk makarası ile donatılmıştır. Makineyi kullanılacağı yere sürün ve alt dolabın tabanında bulunan sıkıştırma vidasını aşağıya doğru çevirerek kilitleyin.
  Bunun için 4 mm'lik bir alyen anahtar kullanıl-malıdır.

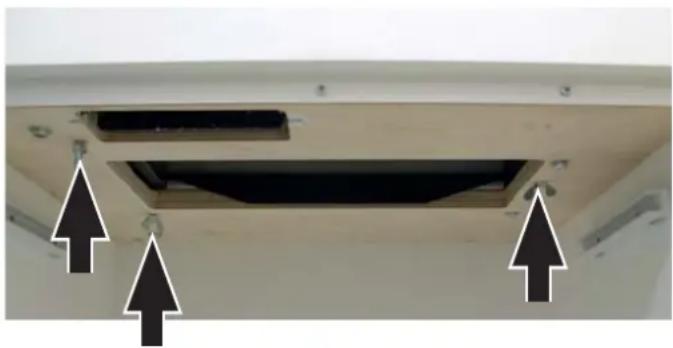

- İlk devreye almadan önce kapağı açın ve kesme mekanizmasının altında bulunan zemin plakasının alt tarafından taşıma emniyetinin 3 kelebek başlı vidasını sökün.

• Parçacık kesmeli makinelerde yağ kabına kesme bloğu yağı doldurun (bkz. Bölüm 7 «Yağ Kabinın Doldurulması»).
• Makinenin şebeke fişini kurallara uygun olarak monte edilmiş bir prize takın.

6 Kullanılması

Evrak imha makinesinin çalıştırılması

• Evrak imha makinesinin arka tarafındani şebeke anahtarını «İ» konumuna getirin.
• İlk kez çalıştırdığınızda, gösterge metninin dilini seçiniz.
  ▶ Ayarlanmış olan çalışma modu görünür.
  Modlar arasında değiştirmek için süpürün.

Not

Evrak imha makinesinin motorunun sıcaklığı denetlenir. Cihaz izin verilmeyen bir şekilde ısınırsa, çalışma modlarının tamamı seçilemez. Bu durum ekranda bir mesaj ile gösterilir. Cihaz soğuduktan sonra tüm çalışma modları yeniden seçilebilir.

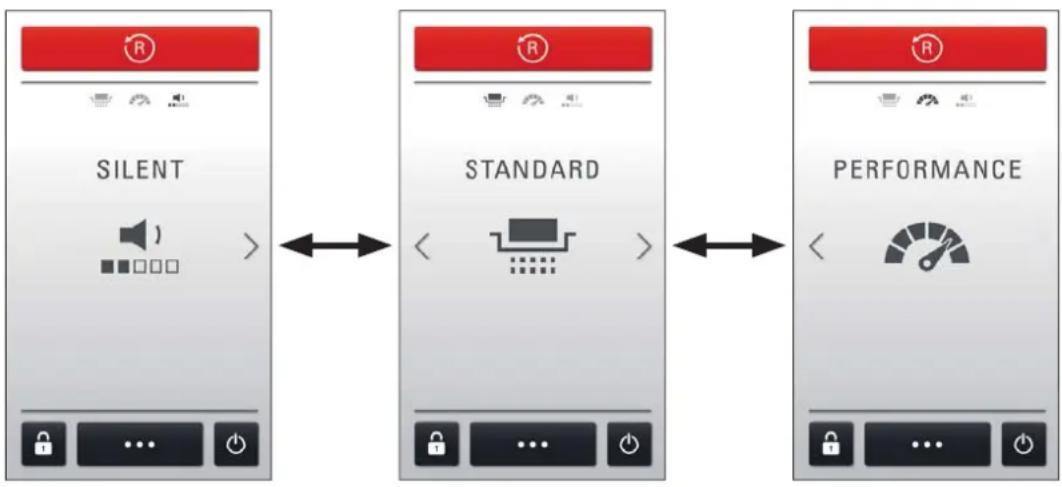


Evrak imha makinesinde, hızları, çıktıları ve gürültü emisyonları farklı olan 3 çalışma modu bulunur: Silent: özellikle sessiz işlete için

Standard: az gürültülü optimum çıkış gücü için

Performance: maksimum kesme ve çıkış gücü için

▶ Makine çalışmaya hazır.

Not

Kağıt ve CD kesme bıçakları aynı anda kullanılamaz. Sadece daima bir malzeme türü imha edin.

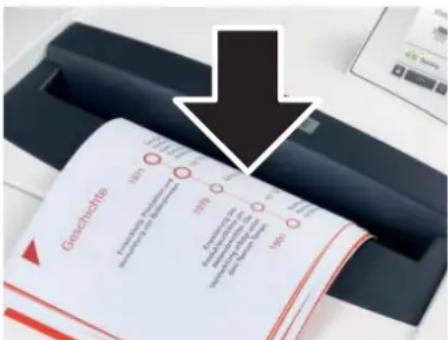

Kağıt imhası

- Kağıdı kağıt deliğinin ortasına doğru sürün. Işıklı bariyer kesme mekanizmasını otomatik olarak çalıştırır. Küçük kağıt şeritlerin ışıklı bariyer tarafından tespit edilmesine dikkat edin.

iKAZ

CD kesme düzeninde kağıt imha etmeyin. Mekanizmaya hasar verebilirsiniz.

▶ «Çalışıyor - Kağıt işleniyor» gösterilir.
▶ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 3 sn sonra otomatik olarak kapanır ve stand-by konu-muna geçer.

CD / Kredi kartları / Disket imhası

- Makinenizin bu malzemeleri imha etmesine onaylı olup olmadığıni kontrol edin (bkz. «Amacına Uygun Kullanım»).

CD kesme mekanizması (seçenek) ayrı olan makineler: Malzemeyi bu kesme mekanizmasının besleme yuvasına yer- leştirin. Bu sayede etrafa yayılan parçacıklardan korunursunuz.

Ayrı bir CD kesme mekanizması olmayan makineler:

UYARI

Kıyımlarla yaralanma tehlikesi!

CD parçalanırken malzeme cinsine bağlı olarak kıymiklar oluşabilir.

- Bu sebepten koruyucu gözlük takınız.

• CD besleme açıklığının ortasından içeriye veriniz.
• Lütfen çevrenizi koruyun ve farklı malzemeleri ayrıştırarak atık toplamaya kazandırınız.

Evrak imha makinesini mola moduna getirin

• Bir saniye süre ile mola modu kumanda yüzeyine basin.
  Gösterge alanı kararır. Malzeme beslendiğinde, kağıt veya CD kesme mekanizması tekrar çalışır.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «0» konumuna getirin.

Evrak imha makinesinin ka- patılması

7 Arıza ve çalışma göstergeleri

Not

Kumanda ve gösterge alanındaki mesajlar evrak imha makinesinin çalışma durumu hakkında bilgi verirler. Bu nedenle, aşağıda sadece yapılması gerekli olan işlemlerin doğrudan ekranda gösterilmediği hata mesajları açıklanmaktadır.

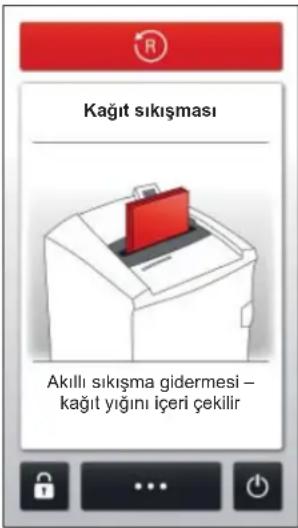

Kağıt sıkışması Akıllı sıkışma gidermesi – kağıt yığını içeri çekilir

Kağıt birikmesi

Bir seferde çok fazla kağıt yerleştirdiniz.

1/2 DIN A4 sayfa işlendikten sonra, izin verilenden daha fazla yaprak beslemenize rağmen, evrak imha makinesi kağıt destesini içeriye çeker.
İmha edilecek yaprak sayısı işlenen yaprak sayısından çok fazla ise, kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya atar.
- Gerektiğinde, «R» kumanda yüzeyine basmaya devam ederek, kesme mekanizmasını bir kez daha geriye doğru çalıştırın.
- Kağıt destesini çıkartın.
- Sadece izin verildiği kadar kağıt besleyin (bkz. Teknik Bilgiler).

Not

Kağıdı daha iyi çıkartabilmek için güvenlik elemanını yukarıya katlayabilirsiniz. Güvenlik elemanının ön kenarının ortasına basın ve kapağı kaldırın.

Gösterge alanında-ki mesaj metni	Arızanın nedeni	Arıza giderme
Lütfen kağıt yığının veya CD'yi çıkartın.	Kağıt ve CD aynı anda yerleştirildi-ğinde	Her iki kesme mekanizmasını aynı anda kullanmayın, kağıtları ve CD/disket/kredi kartlarını arka arkaya imha edin.
Emniyet elemanı açık	Güvenlik elemanına basılması	Emniyet elemanına hafifçe basıldığında, yanlışlıkla içeriye çekme önlenir. Kesme mekanizması durur ya da çalışmaz.Emniyet elemanına basmayın.
Kağıt kabı dolu Kesilen mal-zeme haz-nesi dolu.		Kesilen kağıt haznesini boşaltın. Kapağı açmak için, sağ kenarına basın.NotKapağı açmadan önce «R» kumanda yüzeyine basıldığında, kesilen ürünün bir kısmı kesme mekanizmasına geri çekilir ve evrak imha makinesinin içine düşmez.
CD kabı dolu CD kabı dolu		CD haznesini boşaltın. Boşaltmak için hazneyi yukarıdan braketle-rinden çıkartın.
Kapı açık	Kapı açık	• Kapağı kapatın.
Emniyet elemanı aktif	Güvenlik elemanı yerine oturmadı	• Güvenlik elemanını yerine oturtun.Notİmha işlemi esnasında emniyet elemanın hareketleri denetlenir.
Metal algılandı	Kağıtta metal parçalar var	• «R» kumanda yüzeyine basın ve kağıdı besleme deliğinden dışarıya çekin.• Kağıt üzerinde veya güvenlik elemanında bulunan metalleri çıkartın.• Arızayı onaylayın.
Motor aşırı yüklenmiş	Motor çok fazla ısındı.	• Evrak imha makinesini yeniden çalıştırmadan önce, 30 dakika soğumasını bekleyin.
Fotosel tozlanmış	Fotosel kağıt tozu ile kir-lenmiş	• Kağıt beslemesindeki fotoseli kuru bir fırça veya bez ile temizleyin.
Yağ kabı boş	Yağ kabı boş	• Hazneye kesme bloğu yağı doldurun.Sadece HSM özel yağı kullanınız!Kabın hacmi: 250 mlGüvenlik elemanına basın ve kapağı kaldırın.Yağlayıcı doldurma deliği besleme şaftının sağ tarafında bulunur.Yağ hem küçük delikten 1 (sari tapayı çıkartın) ve hem de normal delikten 2 (kırmızı vidalı kapağı sökün) doldurulabilir.

8 Diğer İşlevler ve Ayarlar

Tuş kilidi

Dokunmatik ekranı kilitleyerek, yetkili olmayan kişilerin evrak imha makinenizi kullanmalarını önleyebilirsiniz:

• Bir saniye süre ile tuş kilidi kumanda yüzeyine basin.
  ▶ Ekranda sayısal tuş takımı görünür.
  • 4 basamaklı bir sayı girin.
  ▶ Gösterge kararır. Tuşlar kilitlenir.

Tuş kilidinin kaldırılması:

• Gösterge alanında herhangi bir noktaya basın.
  ▶ Ekranda sayısal tuş takımı görünür.
• Seçilen 4 basamaklı bir sayıyı girin.
  ▶ Tuş kilidi kaldırılır.

Not

Seçtiğiniz sayıyı unutursanız, tuş kilidini master kodu girerek çözebilirsiniz: 8731

Diğer çalışma modları

- Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır. 2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer. Hata veya uyarı mesajlarında kesme mekanizması da kapanır.

Başlama: Gösterge alanının ortasına 3 saniye süre ile basın.

Önceden kapatma: Gösterge alanına dokunun.

- Standby modu

İşlev: En son kağıt beslenmesinden 2 dakika sonra, cihaz kullanıma hazır moduna geçer. Kağıtlą beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

- Otomatik kapatma

İşlev: Evrak imha makinesi 8 saat kullanılmadığında, güç tüketimi tekrar azaltılır.

Uyarılar

Elle geri döndürmek

«R» kumanda yüzeyine basıldığında, kesme mekanizması geriye doğru hareket eder ve bu yüzeye basmaya devam edilse dahi, yakl.

2 saniye sonra kapanır. Yeniden bir elle geri döndürme işlemi başlatabilmek için, kumanda yüzeyi bırakılıp yeniden basılması gerekir.

Evrak imha makinesi zaten imha modunda ise, bu kumanda yüzeyine basıldığında, geriye dönme derhal başlar.

Kesilen kağıt haznesi

Kağıt veya CD haznesi dolduğunda, kesme düzeninin tahrik ünitesi kapatılır.

CD'ler için ayrıca bir kesme mekanizması olan makinelerde CD kabının dolum seviyesi (bkz. Genel bakış, Poz. 7) denetlenir. Hata mesajı verildikten sonra kabı boşaltın.

Çevrenizi koruyun ve farklı malzemeleri ayrıştı- rarak atık toplamaya kazandırın.

Otomatik yağlayıcı (sadece parçacık keserken)

Kesme mekanizması dahili yağlayıcı tarafından düzenli olarak yağlanır.

Hazne doldurulduktan sonra «Yağ haznesi boş» sinyali otomatik olarak silinir. Evrak imha makinesi yağ kabı boş da olsa çalışmaya hazırldır.

Metal algılama (opsiyon)

Evrak imha makinesi opsiyon olarak bir metal algılama düzeni ile donatılmış olabilir. Bu durumda otomatik metal algılaması sayesinde ataşların ve diğer metal parçaların kesme mekanizmalarında hasar oluşturması önlenir.

Güvenlik elemanının denetimi

İmha işlemi esnasındaki güvenlik elemanı hareketleri tespit edilir. Makineniz herhangi bir hata işareti vermeden kapanırsa, kağıt besleme açık- lijındaki kağıdı çıkartın ve yeniden yerleştirin.

Makine ve Ayarlar ile İlgili Bilgiler

Makine parametrelerine bakmak ve değiştirmek için, ana göstergede menü kumanda yüzeyine

basın. Mümkün olan ayarlara bir genel bakış gösterilir.

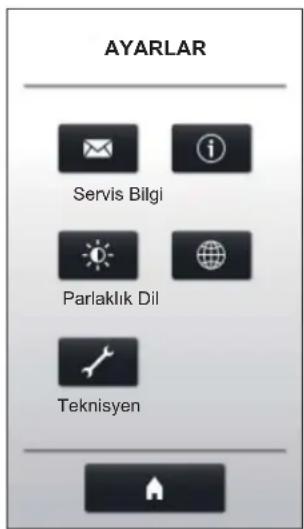

AYARLAR Servis Bilgi Parlaklik Dil Teknisyen

Seçiniz:

Servis: HSM ve yan kuruluşları ile iletişime geçmek için adresler

Parlaklık: Göstergenin aydınlığını ayarlamak için sürgüyü kaydırın.

Bilgi: Evrak imha makinesinin çalışma saatleri ve önemli makine bilgileri

Dil : Gösterge için bir dil seçin.

Teknisyen: HSM teknisyeni için şifre ile korunan erişimr

Kumanda yüzeyi ile ana göstergeye atlanır.

9 Temizlik ve bakım

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

Yerini değiştirmeden veya temizlemeden önce evrak imha makinesini kapatın ve şebeke fişini çekin.

Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknisyenleri tarafından yapılmalıdır.

Müşteri hizmeti adresleri için, bkz. sayfa 224.

Evrak imha makinesini sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizleyin. Temizlik yaparken cihazın içine su girmemelidir.

DON'T FORGET

Sadece şerit kesimi: Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşaltıktan sonra,

kesme mekanizması daima yağlanmalıdır.

Sadece HSM kesme bloğu özel yağı kullanınız:

• Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.
• Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.
  ▶ Kağıt tozları ve partiküller çözülür.

10 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda cihazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine verilmediğinde, bu

maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

11 Teslimat içeriği

• Evrak imha makinesi, bağlantıya hazır olarak bir karton içerisinde
• 5 kesilen malzeme torbaları
• 1 şişe özel kesme bloğu yağı, partikül kesim işlevli makineler için
• Kullanım kılavuzu

Aksesuar:

• 10 kesilen malzeme torbalari Sip. No. 1.442.995.110
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403
• Karton kutu, Sip. No. 1.850.995.200
Müşteri hizmeti adresleri için, bkz. sayfa 224.

12 Teknik bilgiler

Kesme tipi		Şerit genişliği		Partikül kesimi
Kesim boyu (mm)		5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Güvenlik seviyesi DIN 66399		P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Kesme gücü* (Yaprak) DIN A4	80 g/m2	43 - 45	34 - 36	27 - 29	16 - 18	11 - 13	8
	70 g/m2	52 - 54	40 - 42	29 - 31	20 - 22	12 - 14	10
Kesme hızı		85 mm/s
Çalışma genişliği		330 mm
Bağlantı		230 V, 50 Hz 120 V / 60 Hz 220 V / 60 Hz
Kapasite maks. yaprak sayısında stand-by modunda		1000 W2 W
İşletme modu		Sürekli işletme
İşletmedeki ortam koşulları: Sıcaklıkbağıl nemDeniz seviyesinden yükseklik		-10°C ile +25°C arası maks. % 90, yoğuşmasız maks. 2.000 m
Boyutlar G x D x Y (mm)		580 x 550 x 1036
Ağırlık		68 kg
Kesilen kağıt haznesinin hacmi		145 l
Emisyon ses basıncı seviyesi (boşta çalışırken / yük altında)		Silent 45 dB(A) / 50 dB(A)Standard 55 dB(A) / 60 dB(A)Performance 65 dB(A) / 70 dB(A)
Ayrı CD kesme mekanizmasının kesim boyu (opsiyon)		Ürün numarası +C **		Ürün numarası +M, N **
		4 x 7 mm		2 x 2 mm
CD kesme ünitesinin güvenlik kademesi		O-4 / T-5 / E-4		O-6 / T-6 / E-5

* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdırin yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.
** Cihazın arka yüzündeki tip plakasında bulunan 7 basamaklı ürün numarasından sonra gelen harf ile tanınır. 1873111C >> Kesim boyu 4 x 7 mm

Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:

• Alçak Gerilim Direktifi 2014/35/AB

• EMU Direktifi 2014/30/AB

• RoHS-Direktifi 2011/65/AB

Bu AB Uygunluk Beyanı üreticiden istenebilir.

HSM GmbH + Co. KG

Austraße 1-9
