Pure 740c - уничтожитель документов HSM - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pure 740c HSM

KASUTUSJUHEND ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

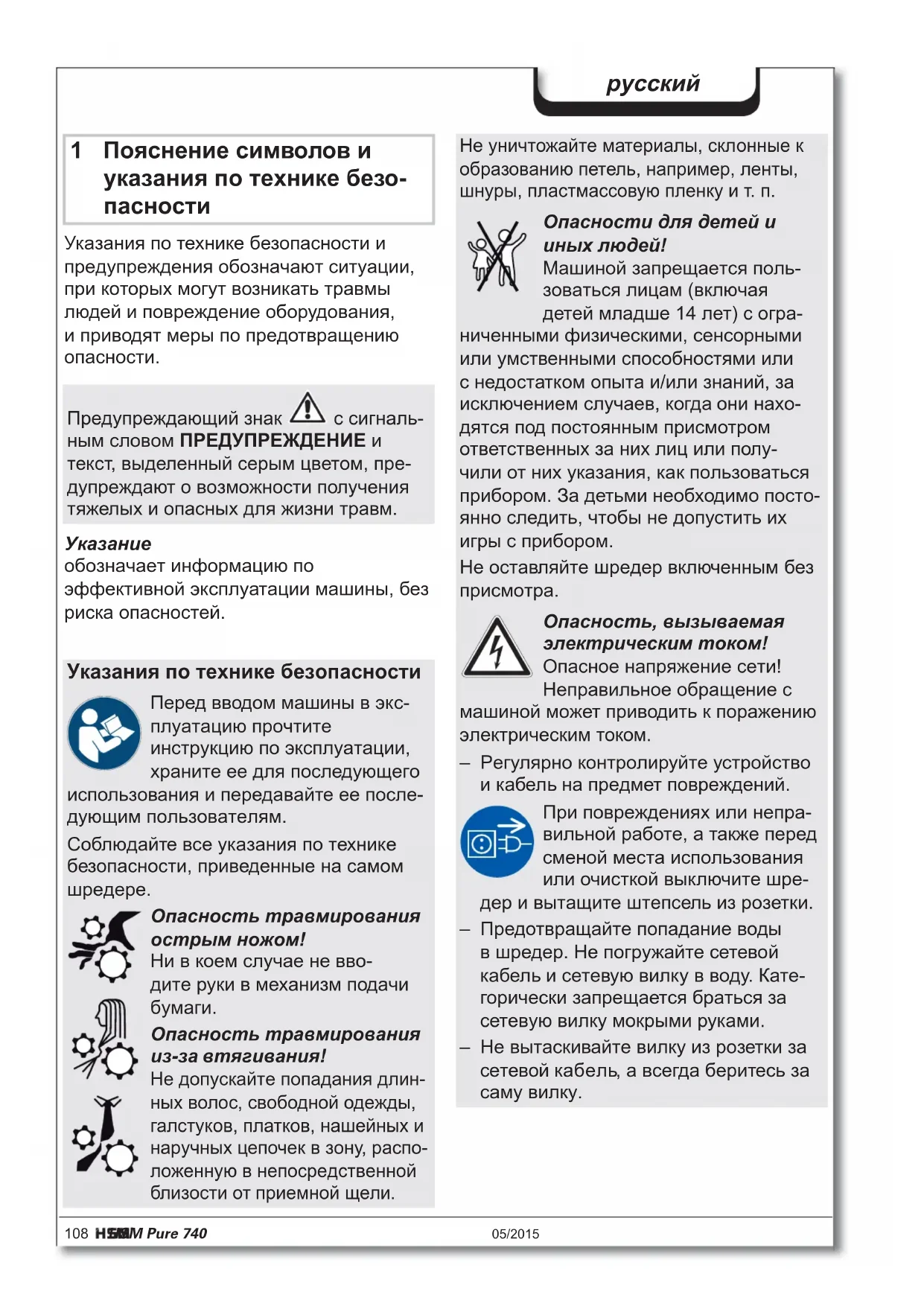

1 Пояснение символов и указания по технике безо-

Указания по технике безопасности и предупреждения обозначают ситуации, при которых могут возникать травмы людей и повреждение оборудования, и приводят меры по предотвращению

обозначает информацию по эффективной эксплуатации машины, без риска опасностей. Предупреждающий знак с сигналь- ным словом ПРЕДУПРЕЖДЕНИЕ и текст, выделенный серым цветом, пре- дупреждают о возможности получения тяжелых и опасных для жизни травм. Указания по технике безопасности Перед вводом машины в экс- плуатацию прочтите инструкцию по эксплуатации, храните ее для последующего использования и передавайте ее после- дующим пользователям. Соблюдайте все указания по технике безопасности, приведенные на самом

Опасность травмирования острым ножом! Ни в коем случае не вво- дите руки в механизм подачи

Опасность травмирования

втягивания! Не допускайте попадания длин- ных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, распо- ложенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п. Опасности для детей и иных людей! Машиной запрещается поль- зоваться лицам (включая детей младше 14 лет) с огра- ниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они нахо- дятся под постоянным присмотром ответственных за них лиц или полу- чили от них указания, как пользоваться прибором. За детьми необходимо посто- янно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без

Опасность, вызываемая электри ческим током! Опасное напряжение сети! Неправильное обращение с машиной может приводить к поражению электрическим током. – Pегулярно контролируйте устройство и кабель на предмет повреждений. При повреждениях или

вильной работе, а также перед сменой места использования или очисткой выключите шре- дер и вытащите штепсель из розетки. – Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Кате- горически запрещается браться за сетевую вилку мокрыми руками. – Не вытаскивайте вилку из розетки за сетевой кабель , а всегда беритесь за саму вилку.05/2015 HSM Pure 740 109

2 Использование по назначе- нию, гарантия Гарантийный срок на шредер составляет 2 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шреде- ров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц. Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства. Машина для уничтожения деловых бумаг служит для измельчения бумаги, а также небольшого количества CD/DVD-дисков, кредитных карт и карт клиента. Надежный режущий механизм невос-при- имчив к скобкам и канцелярским

3 Общий вид Органы управления и индикации

Резервуар переполнен

Готовность к работе Кнопка реверсирования

Дверца открыта / Защитный элемент

Кнопка управления 1 Дверца 2 Указания по технике безопасности 3 Фотоэлемент 4 Блок управления и индикации 5 Защитный элемент 6 Заводская табличка 7 Сетевой выключатель 1 2 3 4 5 6 7110 HSM Pure 740 05/2015

4 Ввод в эксплуатацию ПРЕДУПРЕЖДЕНИЕ Опасное напряже-

Неправильное обращение с машиной может приводить к поражению электри- ческим током. – Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных поме- щениях или под дождем. – Не устанавливайте и не эксплуати- руйте устройство, сетевой кабель и вилку вблизи открытого огня и горя-

поверхностей. Для обеспечения достаточного охлаждения запреща- ется перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели. – Шредер устанавливайте таким обра- зом, чтобы обеспечивался легкий доступ к штепселю сетевого провода. – Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным

• Подсоедините входящий в комплект поставки сетевой кабель на задней стенке шредера и вставьте вилку в установленную надлежащим образом розетку. 5 Управление

• Сетевой выключатель на задней стенке шредера установить в положение «I».

• Нажмите кнопку управления. Загорается индикатор «Готовность

Включение шредера Уничтожение бумаги

• Введите бумагу в центр прорези для бумаги. Процесс измельчения запу- скается фотоэлементом. Поэтому при уничтожении тонких бумажных полосок следите за тем, чтобы они распознава- лись фотоэлементом. Через 3 с после того, как освобождает- ся фотореле в приемной щели, режу- щий механизм автоматически отклю- чается, и шредер переходит в режим готовности.05/2015 HSM Pure 740 111

• Нажмите кнопку управления. Загорается индикатор «Готовность

• Сетевой выключатель на задней стенке шредера установить в положение «0». Выключение шредера

• Введите компакт-диск в центр прием-

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования осколками и бумажной

В зависимости от типа матери- ала, при уничтожении компакт-дисков могут образо- вываться осколки.

• Поэтому надевайте защитные очки. Уничтожение компакт-дисков

Для чистосортной сортировки уничто- женного материала Вы можете исполь- зовать входящий в объем поставки мешок для компакт-дис-

Другие режимы работы

• Непрерывный режим Применение: уничтожение больших коли- честв бумаги Функция: режущий механизм работает непрерывно. Если в течение 2 минут материал не подается, режущий механизм отклю- чается, и шредер переходит в режим готовности. Пуск: нажимайте кнопку управления в течение 3 секунд Досрочное прерывание: нажмите кнопку управления.

• Режим готовности Функция: Через 2 минуты после послед- ней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регу- лярно загорается. При подаче бумаге шредер автоматиче- ски запускается.

• Вставьте карту в середину загру- зочного отверстия. Утилизируйте уничтоженный материал отдельно от бумажных отходов. Уничтожение кредитных карт и карт клиента112 HSM Pure 740 05/2015

6 Устранение неисправностей

Защитный элемент оснащен защитой от прикосновения. Шредер отключается, если Вы нажимаете на защитный элемент во время процесса уничтожения.

Устранение неисправности

Затор бумаги Вы ввели слишком много бумаги одновременно. Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.

• При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.

• Уменьшите вдвое стопку бумаги.

• Введите бумагу в несколько этапов. Перегрузка • Двигатель был перегружен. Перед повторным

дайте шредеру охладиться в течение 15 - 20 минут.

• Во время уничтожения бумаг возникла неисправность. Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент. Резервуар пере-

Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм и не будет проваливаться внутрь шредера. Дверца открыта • Закройте дверцу. Защитный эле-

• Не нажимайте на защитный элемент.05/2015 HSM Pure 740 113

7 Очистка и техническое обслуживание 9 Объем поставки

• Шредер упакованный в картонный

• Провод для подключения к сети

• 1 мешок для компакт-дисков

• 1 бутылка специального масла для режущего блока (50 мл) для аппаратов с нарезкой на частицы

• Инструкция по эксплуатации Принадлежность

• 10 сборных мешков арт. № 1.442.995.110

• Бутылка специального масла (250 мл) арт. № 1.235.997.403 Адреса сервисных центров см. стр. 160. 8 Утилизация / Рисайклинг Отслужившие электрические и электронные приборы часто еще содержат ценные матери- алы, но иногда и вредные вещества, которые были необ- ходимы для обеспечения безопасности и работоспособности. При неправильной утилизации или обраще- нии они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действую- щие предписания и используйте сборные пункты по возврату и утилизации отслу- живших электрических и электронных приборов. Также обеспечивайте эколо- гичную утилизацию всех упаковочных материалов. Очистку разрешается выполнять только мягкой тканью, смоченной в водном рас- творе нейтрального моющего средства. При этом в прибор не должна попадать

Только при нарезке на

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникновении шумов или после каждого опорожнения сборного резервуара. Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.

• Запустите режущий механизм в непре- рывном режиме без подачи бумаги примерно на 10 с. Бумажная пыль и частички удаляются. ПРЕДУПРЕЖДЕНИЕ Опасное напряже-

Неправильное обращение с машиной может приводить к поражению электри- ческим током. Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки. Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспече- ния HSM или сервис-техникам наших авторизованных партнеров. Адреса сервисных центров см. стр. 160.114 HSM Pure 740 05/2015

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC

• Директива по электромагнитной совместимости 2004/108/EC

• Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу. 10 Технические данные

• Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим меха- низмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Нарезка на полоски Нарезка на частицы Ширина резки (мм) 5,8 3,9 4,5 x 30 Класс безопасности DIN 66399 P-2 / O-2 T-2 / E-2 P-2 / O-2 T-2 / E-2 P-4 / O-3 T-4 / E-3 F-1 Производительность* (листов) 80 г/м

Вес 50 кг 56 кг Скорость резки 70 мм/с 60 мм/с Рабочая ширина 400 мм Электропитание 230 В, 50 Гц 120 В, 60 Гц 220 В, 60 Гц Потребляемая мощность при макс. количестве листов 590 Вт Режим работы Непрерывный режим Условия окружающей среды во время эксплуатации: Температура Относительная влажность воздуха Высота над уровнем моря от -10 °C до +25 °C макс. 90 %, без конденсации макс. 2000 м Размеры Ш х В х Г (мм) 620 x 487 x 889 Объем сборного резервуара 145 л Уровень шума (холостой ход/полная

Готов за работа Реверсиращ бутон

• Инструкция за експлоатация Принадлежности
