Pure 740c - Destructeur de document HSM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de document
Marque	HSM
Modèle	Pure 740c
Type de coupe	Disponible en version coupe en bandes (largeurs 5,8 mm ou 3,9 mm) ou coupe en particules (4,5 x 30 mm)
Dimensions (L x P x H)	620 x 487 x 889 mm
Poids	50 kg (version coupe en bandes) ou 56 kg (version coupe en particules)
Alimentation	230 V, 50 Hz (modèle européen)
Largeur d'introduction	400 mm
Vitesse de coupe	70 mm/s (coupe en bandes) ou 60 mm/s (coupe en particules)
Capacité de coupe (feuilles A4 70 g/m²)	39-41 feuilles (coupe en bandes 5,8 mm), 29-31 feuilles (coupe en bandes 3,9 mm), 25-27 feuilles (coupe en particules)
Volume du collecteur	145 litres
Niveau sonore	56 dB(A) à vide, 59-63 dB(A) en charge
Fonctions principales	Destruction de papier, CD/DVD, cartes de crédit/fidélité ; résiste aux agrafes et trombones ; mode permanent et mode veille ; arrêt automatique
Sécurité	Cellule photoélectrique, dispositif de sécurité avec protection de contact, arrêt si porte ouverte, verrouillage enfant (non spécifié mais recommandé)
Entretien et nettoyage	Huiler régulièrement le bloc de coupe avec l'huile spéciale HSM ; nettoyer l'extérieur avec un chiffon doux et une solution savonneuse non corrosive
Garantie	2 ans sur l'appareil ; garantie à vie HSM Lifetime Warranty sur les cylindres de coupe
Pièces détachées et réparabilité	Pièces détachées disponibles jusqu'à 10 ans après la fin de production ; entretien par SAV HSM ou techniciens agréés
Accessoires inclus	5 sacs à particules, 1 sac pour CD, 1 bouteille d'huile spéciale (50 ml), câble secteur, notice d'utilisation
Conditions d'utilisation	Température : -10°C à +25°C ; humidité relative max. 90% sans condensation ; altitude max. 2 000 m

FOIRE AUX QUESTIONS - Pure 740c HSM

Comment démarrer le destructeur HSM Pure 740c ?

Mettez le commutateur principal à l'arrière de l'appareil sur la position « I ». Appuyez sur le bouton de commande ; le voyant « en ordre de marche » s'allume. Vous pouvez alors introduire les documents.

Quels types de matériaux puis-je détruire avec ce destructeur ?

Vous pouvez détruire du papier (y compris avec agrafes et trombones), des CD/DVD (un par un) et des cartes de crédit/fidélité. Ne détruisez pas de matériaux ayant tendance à s'entortiller comme des bandes ou du matériel de ligaturage.

Comment utiliser le mode permanent ?

Maintenez le bouton de commande enfoncé pendant 3 secondes. Le dispositif de coupe fonctionne en continu. Si aucun matériau n'est introduit après 2 minutes, l'appareil s'arrête automatiquement. Pour annuler prématurément, appuyez sur le bouton de commande.

Que faire en cas de bourrage papier ?

Le voyant s'allume en continu. Le destructeur inverse automatiquement le sens de coupe pendant quelques secondes pour expulser le papier. Si nécessaire, appuyez sur le bouton retour « R » pour retirer la pile. Retirez la moitié des feuilles et introduisez les documents un par un.

Comment entretenir le bloc de coupe ?

Huilez le bloc de coupe en cas de diminution du rendement, d'apparition de bruits ou à chaque vidage du collecteur. Utilisez exclusivement l'huile spéciale HSM : vaporisez sur toute la largeur des cylindres par l'alimentation papier, puis faites fonctionner le destructeur sans papier pendant environ 10 secondes en mode permanent.

Quelle est la garantie du destructeur HSM Pure 740c ?

La garantie est de 2 ans sur l'appareil. HSM offre une garantie spéciale à vie (HSM Lifetime Warranty) sur les cylindres de coupe en acier fabriqués d'une seule pièce, indépendante de la garantie standard.

Comment nettoyer l'extérieur du destructeur ?

Éteignez l'appareil et débranchez la prise secteur. Nettoyez avec un chiffon doux et une solution savonneuse non corrosive. Veillez à ce que l'eau ne pénètre pas à l'intérieur de l'appareil.

Que signifie le voyant clignotant ?

Un voyant clignotant indique une erreur générale : retirez le papier de la fente d'alimentation pour libérer la cellule photoélectrique. Si le collecteur est plein, videz-le. Si la porte est ouverte, positionnez correctement le collecteur dans le compartiment.

Puis-je détruire des CD en continu ?

Non, introduisez un seul CD/DVD à la fois au milieu de l'orifice d'alimentation. Portez des lunettes de protection pour éviter les projections d'éclats. Utilisez le sac pour CD fourni pour trier les déchets.

Que faire si l'appareil ne démarre pas ?

Vérifiez que le commutateur principal est sur « I » et que le câble secteur est branché. Assurez-vous que la porte est fermée et que le collecteur est bien en place. Si le voyant de surcharge est allumé, laissez refroidir le moteur pendant 15 à 20 minutes avant de réessayer.

MODE D'EMPLOI Pure 740c HSM

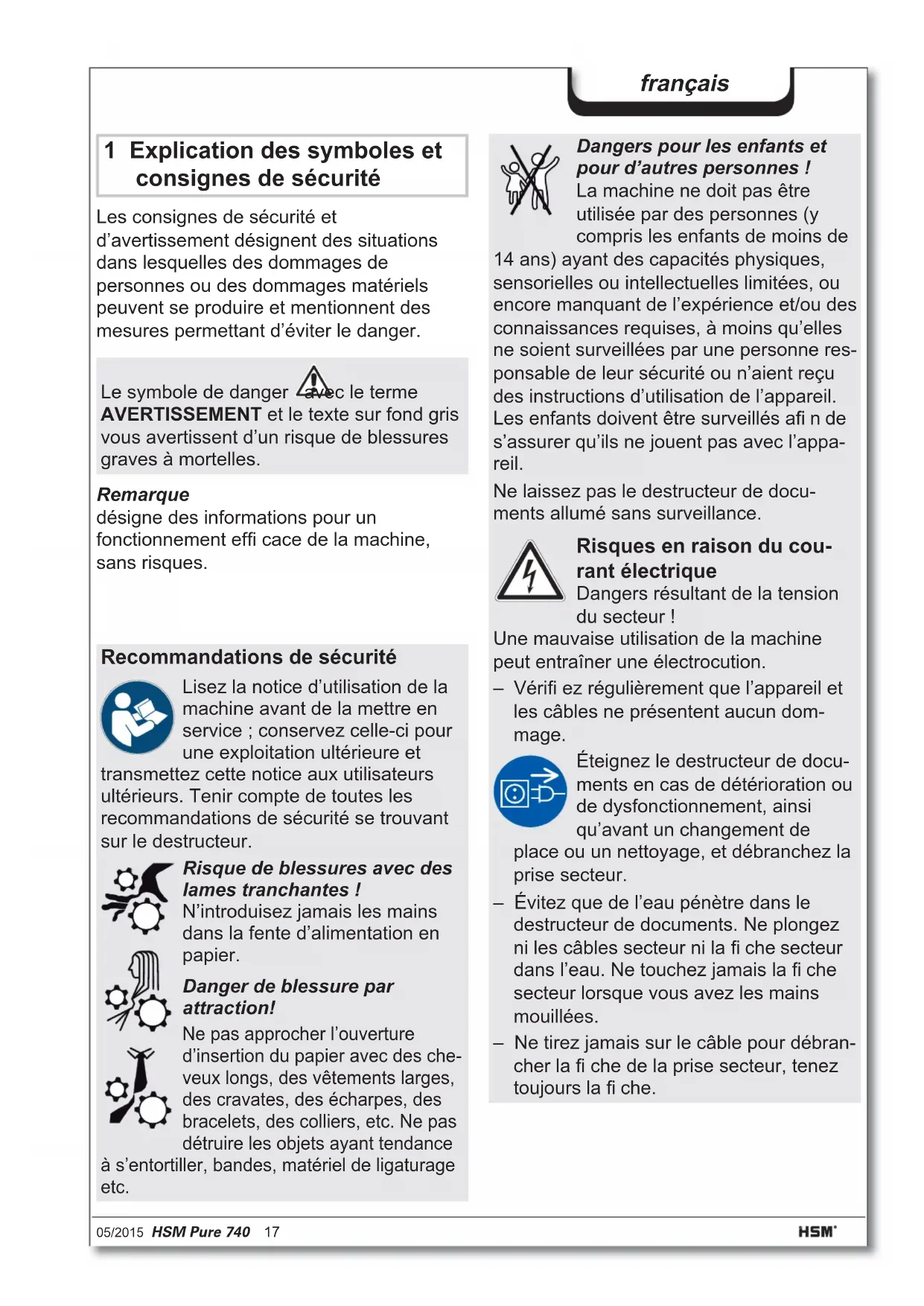

1 Explication des symboles et consignes de sécurité

Les consignes de sécurité et d'advertissement désignent des situations dans lesquilles des dommages de personnes ou des dommages matériels peuvent se produire et mentionnent des mesures permettant d'eviter le danger.

Le symbole de danger avec le terme AVERTISSEMENT et le texte sur fond gris vous avertissent d'un risque de blessures graves à mortelles.

Remarque

désigne des informations pour un fonctionnement effi cace de la machine, sans risques.

Recommendations de sécurité

Lisez la notice d'utilisation de la machine avant de la mesure en service; conserve celle-ci pour une exploitation ultérieure et

transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommendations de sécurité se trouvant sur le destructeur.

Risque de blessures avec des lames tranchantes!

N'introduisez jamais les mains dans la fente d'alimentation en papier.

Danger de blessure par attraction!

Ne pasapprocher l'ouverture d'insertion du papier avec des cheveux longs,des vetements larges, des cravates,des écharpes,desbracelets,des colliers,etc.Nepas détruire les objets ayant tendance

a s'entortiller, bandes, matériel de ligaturage etc.

Dangers pour les enfants et pour d'autres personnes!

La machine ne doit pas etre utilise par des personnes (y compris les enfants de moins de

14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore manquant de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés api n des s'assurer qu'ils ne jouent pas avec l'appareil.

Ne laissez pas le destructeur de documents allumé sans surveillance.

Risques en raison du courant électrique

Dangers résultat de la tension du secteur!

Une mauvaise utilisation de la machine peut entrainer une électrocution.

• Vérifi ez régulierement que l'appareil et les cables ne doivent avoir dommage.

Éteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de ou un nettoyage, et débranchez la ducteur.

• Évitez que de l'eau penètre dans le destructeur de documents. Ne plongez ni les cables secteur ni la fi che secteur dans l'eau. Ne touche jamais la fi che secteur lorsque vous avez les mains mouillées.

• Ne tirez jamais sur le cable pour débrancher la fi che de la prise secteur, tenez toujours la fi che.

2 Utilisation conforme, garantie

Le destructeur de documents est concu pour découvert le papier ainsi que de petites quantités de CD/DVD et de cartes de crédit/ de fi délité.

Le mecanisme de coupe, robuste, résiste aux agrafes et aux trombones.

La durée de garantie du destructeur de documents est de 2 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), independante de la garantie, sur les cylindres de coupe en acier fabriqués d'une seule piece des destructeurs de documents, pendant toute la durée de vie de l'appareil. L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.

HSM garantit la livraison de pieces détachéées jusqu'à 10 ans après la fin de la production de ce modele.

3 Vue générale

1 Porte
2 Recommendations de sécurité
3 Cellule photoelectrique
4 Unité de commande et d'affiche
5 Dispositif de sécurité
6 Plaque signalétique
7 Commutateur secteur

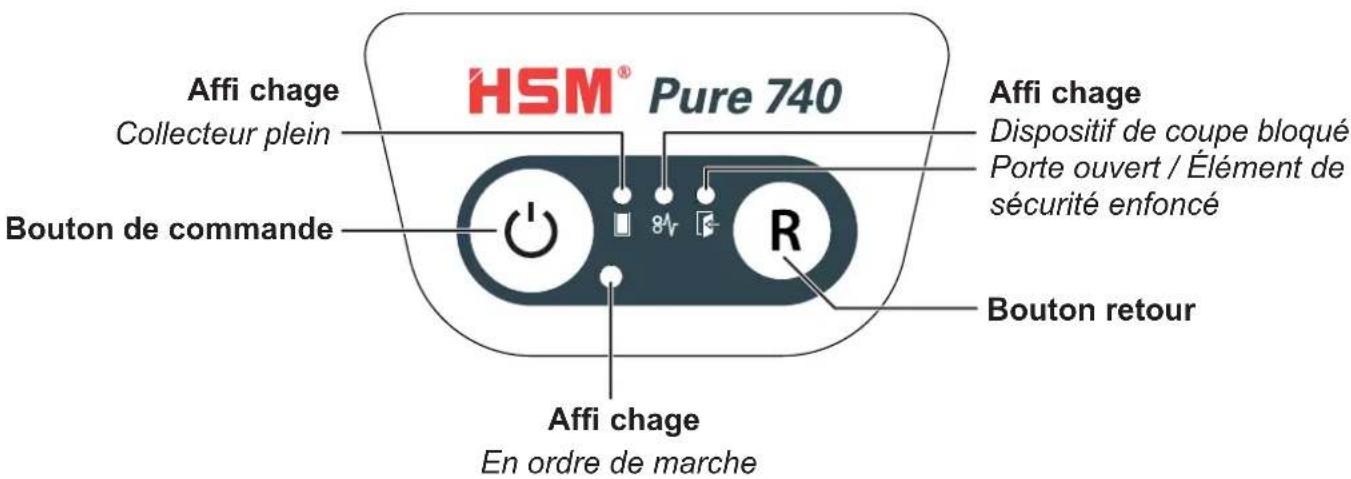

Eléments de commande et d'affi chage

4 Mise en service

AVERTISSEMENT

Dangers resultant de la tension du se-. teur!

Une mauvaise utilisation de la machine peut entrainer une électrocution.

• Utilisez l'appareil uniquement à l'intérieur, dans des pieces sans humidité. Ne l'utilisez jamais dans des pieces humides ou sous la pluie.
• Gardez l'appareil, la fi che secteur et le cable secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.
  Assurez-vous que la prise secteur est accessible.

• Vérifi ez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondant aux indications de la plaque signalétique.

• Raccordez le cable secteur fourni à l'arrête du destructeur de documents et branche la prise secteur à une prise correctement installée.

5 Manipulation

Mise en marche

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « I »
• Appuyez sur le bouton de commande.

  Levoyant « en ordre de marche » s'allume.

Destruction de documents

• Introduisez les documents à détruire au milieu de la fente. La cellule photoelectrique active automatiquement le dispositif de coupe. Par conséquent, lorsque vous introduisez des bandes de papier étroites, vérifi ez que la cellule photoelectrique les détecte.

  3 s après que la cellule photoélectrique de l'ouverture d'introduction de papier est de nouveau libre, le dispositif de coupe se met automatiquement à l'arrêt et le destructeur de documents se met en voille.

Destruction de CDs Autres modes de fonctionnement

AVERTISSEMENT

Danger de blessure par éclats!

Selon le type de matériel, la destruction des CD peut entrainer la projection d'éclats hors du bloc de coupe. Ces éclats pourraient blesser vos yeux.

• C'est pourquoi vous devez porter des lunettes de protection.

• N'entrez qu'un CD/DVD à la fois au milieu de l'orifi ce d'alimentation.

Remarque:

Afin de trier les différentes sortes de matérieliaux détruits, vous pouvez utiliser le sac pour CD fourni à la livraison.

Destruction des cartes de crédit et de fi délite

• Insérez la carte au milieu de l'ouverture d'alimentation. Recyclez les matériaux détruits séparément des déchets en papier.

Mise hors circuit

• Appuyez sur le bouton de commande.

  Levoyant « en ordre de marche » s'eteint.

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. 0 .

Mode permanent

Fonction: Le dispositif de coupe fonctionne en continu.

Sieldom matriau n'est introduit apres 2 minutes, le dispositif de coupe se met a l'arrêt et le destructeur de documents se met en veille.

Démarrage: Maintenez appuyé le bouton de commande pendant 3 secondes.

Annulation prématurée : Appuyez sur le bouton de commande.

Mode stand by

Fonction : Tous les consommateurs de courant inutilles sont automatiquement mis à l'arrêt 2 minutes après la première introduction de documents.

L'affi chage « en ordre de marche » clignote à intervalles réguliers. Le destructeur de documents fonctionne de manière autonome lors de l'introduction de documents.

6 Elimination de defaults

Remarque:

Le dispositif de sécurité est équipé d'une protection de contact. Le destructeur de documents s'arrête si vous appuyez sur le dispositif de sécurité pendant la procédure de destruction.

Affi chage	Panne Elimination des pannes
Allumage ininter-rompu	Bourrage papier	Vous avez introduit trop de papier à la fois. ►Le dispositif de coupe fonctionne en sens inverse pendant quelques secondes, puis expulse le papier. •Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile de papier. •Retirez la moitié de la pile de papier. •Introduisez les documents les uns après les autres.
	Sur-charge	•Le moteur a subi une surcharge. Laisser refroidir le destructeur de documentspendant 15 à 20 minutes avant de lemettre à nouveau en service.
Témoin clignotant	Affi chage des erreurs générales	•Une erreur est survenue pendant la destruction du papier. Retirez le papier de la fente d'alimentation, de sorte que la cellule photélectrique soit libre.
	Collecteur plein	•Videz le collecteur. Remarque: Si vous appuyez brièvement sur le bouton retour avant le retrait du conteneur, une partie du matériel découvert est ramenée dans le dispositif de coupe et ne tombe pas à l'intérieur du destructeur de documents.
	Porte ouvert	•Positionnez correctement le collecteur dans le compartment inférieur.
	Élément de sécurité enfoncé	•N'appuyez pas sur l'élement de sécurité.

7 Entretien et maintenance 8 Traitement des déchets /

AVERTISSEMENT

Dangers resultant de la tension du se-. teur!

Une mauvaise utilisation de la machine peut entrainer une electrocution.

Éteignez le destructeur de documents et débranchez la prise secteur avant de changer le destructeur de place ou de le nettoyer.

Les travaux d'entretien liés au retrait de caches du bati ne doivent être effectuels que par le service après-vente HSM et les techniciens de maintenance

de nos partenaires agreés. Pour les adresses du service clientèle, voir page 160.

Nettoyez le destructeur de documents uniquely avec un chiffon doux et une solution savonneuse non corrosive. Veiller à ce que l'eau ne penètre pas dans l'appareil.

Coupe croisée :

Huilez le dispositif de
coupe en cas de diminution du rendement de
coupe, d' apparition de

bruits ou à chaque fois que vous videz le collecteur. Utilisez uniquement de l'huile spéciale pour bloc de coupe HSM :

Vaporisez l'huile spéciale sur toute la largeur des cylindres de coupe par l'alimentation papier.
- Laissez le dispositif de coupe fonctionner sans papier pendant env. 10 s en mode permanent.
Poussière de papier et particules sont ainsi éliminées.

Les ancients apparils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécu

rìte. En cas de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens apparèils avec les ordures menagères. Respectez les directives actuelles en vigueur et apportez vos ancients apparèils électriques et électroniques aux points de collecte afi n qu'ils puissant être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

9 Amplitudeur de la livraison

• Destructeur de documents emballé dans un carton
• Câble de raccordement secteur
• 5 sacs pour découvertes
  1 sac pour CD
  1 bouteille d'huile spéciale pour bloc de coupe (50 ml) pour machines à coupe en particules
• Notice d'utilisation

Accessoires

10 sacs à particules n° de commande 1.442.995.110
Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403 Pour les adresses du service clientèle, voir page 160.

10 Caractéristiques techniques

Type de coupe Coupe en bandes Coupe en particules
Largeur de coupe (mm) 5,8 3,9 4,5 x 30
Dépré de sécurité DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2	P-4 / O-3
		T-2 / E-2	T-4 / E-3
			F-1
Rendement de coupe* (feuille) 80 g/m 2	35 - 37	26 - 28	21 - 22
DIN A4 70 g/m 2	39 - 41	29 - 31	25 - 27
Poids 50 kg 56 kg
Vitesse de coupe	70 mm/s		60 mm/s
Largeur d'introduction	400 mm
Branchement	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Puisance consommée avec nbre max. de feuilles	590 W
Mode de fonctionnement	Fonctionnement permanent
Conditions ambiantes d'utilisation :
Température	-10°C à +25°C
Humidité relative de l'air	max. 90%, sans condensation
Hauteur au-dessus NN	max. 2 000 m
Dimensions L x P x H (mm)	620 x 487 x 889
Volume du collecteur	145 l
Niveau sonore (Marche à vide / charge)	56 dB(A) / 59-63 dB(A)

• Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquétées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier.

Le destructeur de documents respecte les directives d'harmonisation en vigueur dans l'Union Européenne :

• Directive basse tension 2006/95/CE
• Directive CEM 2004/108/CE
• Directive LdSD 2011/65/UE

La déclaration de conformité UE est disponible sur demande auprès du fabricant.
