ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Pure 740c HSM

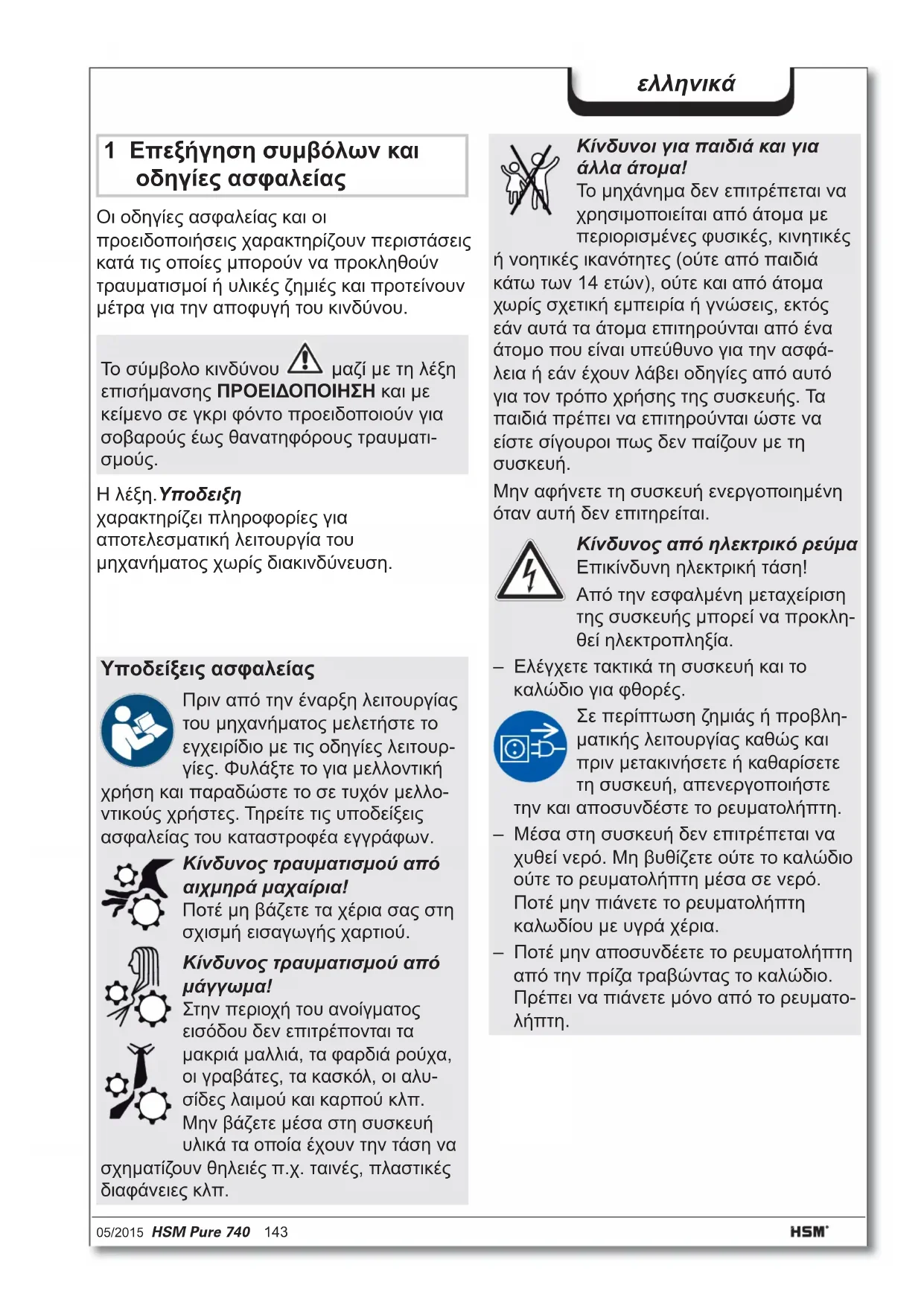

1 Επεξήγηση συμβόλων και οδηγίες ασφαλείας Οι οδηγίες ασφαλείας και οι προειδοποιήσεις χαρακτηρίζουν περιστάσεις κατά τις οποίες μπορούν να προκληθούν τραυματισμοί ή υλικές ζημιές και προτείνουν μέτρα για την αποφυγή του κινδύνου. Η λέξη.Υποδειξη χαρακτηρίζει πληροφορίες για αποτελεσματική λειτουργία του μηχανήματος χωρίς διακινδύνευση. Το σύμβολο κινδύνου μαζί με τη λέξη επισήμανσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ και με κείμενο σε γκρι φόντο προειδοποιούν για σοβαρούς έως θανατηφόρους τραυματι-

Υποδείξεις ασφαλείας Πριν από την έναρξη λειτουργίας του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουρ- γίες. Φυλάξτε το για μελλοντική χρήση και παραδώστε το σε τυχόν μελλο- ντικούς χρήστες. Τηρείτε τις υποδείξεις ασφαλείας του καταστροφέα εγγράφων. Κίνδυνος τραυματισμού από αιχμηρά μαχαίρια! Ποτέ μη βάζετε τα χέρια σας στη σχισμή εισαγωγής χαρτιού.

Στην περιοχή του ανοίγματος εισόδου δεν επιτρέπονται τα μακριά μαλλιά, τα φαρδιά ρούχα, οι γραβάτες, τα κασκόλ, οι αλυ- σίδες λαιμού και καρπού κλπ. Μην βάζετε μέσα στη συσκευή υλικά τα οποία έχουν την τάση να σχηματίζουν θηλειές π.χ. ταινές, πλαστικές διαφάνειες κλπ. Κίνδυνοι για παιδιά και για άλλα άτομα! Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες φυσικές, κινητικές ή νοητικές ικανότητες (ούτε από παιδιά κάτω των 14 ετών), ούτε και από άτομα χωρίς σχετική εμπειρία ή γνώσεις, εκτός εάν αυτά τα άτομα επιτηρούνται από ένα άτομο που είναι υπεύθυνο για την

λεια ή εάν έχουν λάβει οδηγίες από αυτό για τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιτηρούνται ώστε να είστε σίγουροι πως δεν παίζουν με τη

Μην αφήνετε τη συσκευή ενεργοποιημένη όταν αυτή δεν επιτηρείται. Κίνδυνος από ηλεκτρικό ρεύμα Επικίνδυνη ηλεκτρική τάση! Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκλη- θεί ηλεκτροπληξία. – Ελέγχετε τακτικά τη συσκευή και το καλώδιο για φθορές. Σε περίπτωση ζημιάς ή προβλη- ματικής λειτουργίας καθώς και πριν μετακινήσετε ή καθαρίσετε τη συσκευή, απενεργοποιήστε την και αποσυνδέστε το ρευματολήπτη. – Μέσα στη συσκευή δεν επιτρέπεται να χυθεί νερό. Μη βυθίζετε ούτε το καλώδιο ούτε το ρευματολήπτη μέσα σε νερό. Ποτέ μην πιάνετε το ρευματολήπτη καλωδίου με υγρά χέρια. – Ποτέ μην αποσυνδέετε το ρευματολήπτη από την πρίζα τραβώντας το καλώδιο. Πρέπει να πιάνετε μόνο από το ρευματο- λήπτη.144 HSM Pure 740 05/2015

2 Ενδεδειγμένη χρήση, παροχή εγγύησης Η εγγύηση για τον καταστροφέα εγγρά- φων διαρκεί 2 χρόνια. Ανεξάρτητα από την ευθύνη εγγύησης ισχύει μια εγγύηση για συμπαγείς χαλύβδινους άξονες κοπής HSM των καταστροφέων για τη συνολική διάρκεια ζωής της συσκευής (HSM Lifetime Warranty). Η φθορά τριβής, οι ζημιές από κακό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση. Η HSM εγγυάται την παράδοση ανταλλακτι- κών μέχρι και γα 10 χρόνια μετά το πέρας παραγωγής αυτού του μοντέλου. Ο καταστροφές εγγράφων προορίζεται για τον τεμαχισμό χαρτιών καθώς και μικρών ποσοτήτων δίσκων CD/DVD και πιστωτικών

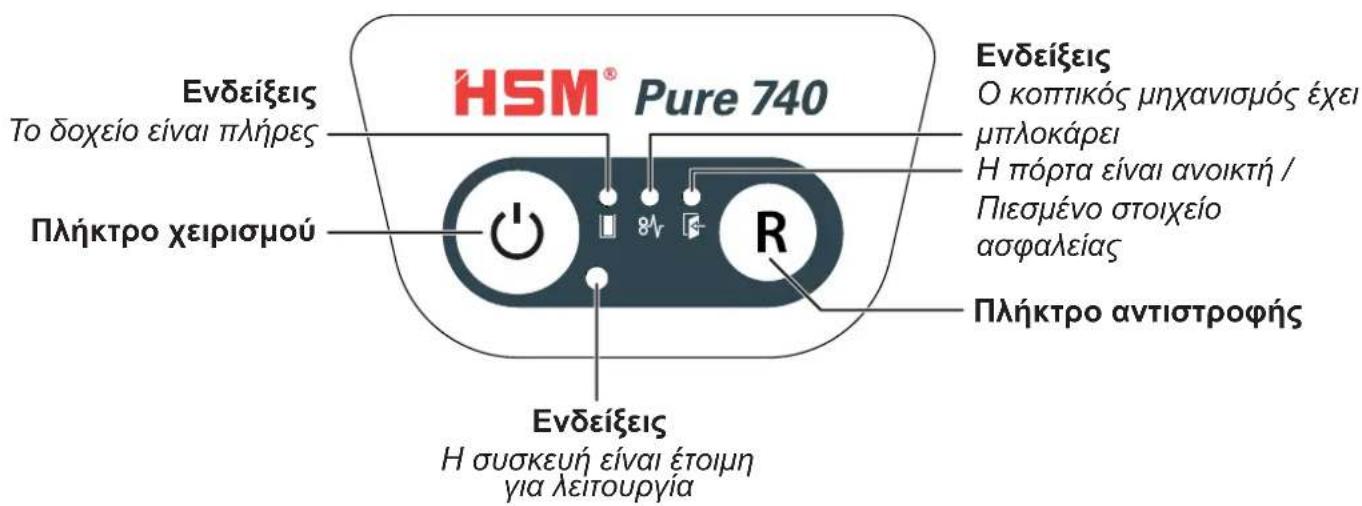

Ο ανθεκτικός κοπτικός μηχανισμός δεν επηρεάζεται από συνδετήρες και σύρματα συρραπτικών. 3 Συνοπτικά Στοιχεία χειρισμού και ενδείξεων

Το δοχείο είναι πλήρες

Η συσκευή είναι έτοιμη για λειτουργία Πλήκτρο αντιστροφής

Ο κοπτικός μηχανισμός έχει

Η πόρτα είναι ανοικτή / Πιεσμένο στοιχείο

Πλήκτρο χειρισμού 1 Πόρτα 2 Υποδείξεις ασφαλείας 3 Φωτοκύτταρο 4 Μονάδα χειρισμού και ενδείξεων 5 Στοιχείο ασφαλείας 6 Πινακίδα τύπου 7 Γενικός διακόπτης 1 2 3 4 5 6 705/2015 HSM Pure 740 145

4 Έναρξη χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη ηλεκτρική

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτροπληξία. – Χρησιμοποιείτε τη συσκευή μόνο σε ξηρούς εσωτερικούς χώρους. Ποτέ μη λειτουργείτε τη συσκευή σε υγρούς χώρους ή στη βροχή. – Κρατάτε τη συσκευή, το ρευματολήπτη και το καλώδιο μακριά από ανοικτές εστίες και καυτές επιφάνειες. Τα ανοίγ- ματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm. – Ο ρευματολήπτης σύνδεσης στην πρίζα πρέπει να είναι εύκολα προσιτός. – Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.

• Συνδέστε το παρεχόμενο καλώδιο στην πίσω πλευρά του καταστροφέα εγγράφων και συνδέστε το φις σε μια κατάλληλη πρίζα. 5 Χειρισμός

• Φέρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «I».

• Πατήστε το πλήκτρο χειρισμού. Ανάβει η ένδειξη «Έτοιμο για λειτουργία». Ενεργοποίηση της συσκευής Καταστροφή χαρτιών

• Βάλτε τα χαρτιά στη μέση του ανοίγμα- τος. Το φωτοκύτταρο εκκινεί τον κοπτικό μηχανισμό αυτόματα. Για αυτό σε μικρά κομμάτια χαρτιού προσέξτε ώστε το φωτοκύτταρο να μπορεί να τα εντοπίζει. Περίπου μετά από 3 δευτερόλεπτα όταν το άνοιγμα τροφοδοσίας είναι πάλι ελεύθερο, η συσκευή απενεργοποιείται αυτόματα και τίθεται σε αναμονή

• Πατήστε το πλήκτρο χειρισμού. Σβήνει η ένδειξη «Έτοιμο για λειτουργία».

• Φέρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «0». Απενεργοποίηση της συσκευής

• Βάλτε τα CD στη μέση του ανοίγματος τροφοδοσίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από

Ανάλογα το είδος του υλικού μπορεί κατά την καταστροφή των δίσκων CD να εκτιναχτούν θραύ-

• Γι αυτό πρέπει να φοράτε προστατευτικά

Καταστροφή των CD Άλλοι τρόποι λειτουργίας

• Συνεχής λειτουργία Χρήση: Καταστροφή μεγάλων ποσοτήτων δίσκων χαρτιών Λειτουργία: Ο κοπτικός μηχανισμός λειτουρ- γεί ασταμάτητα. Εάν για 2 λεπτά δεν έχει εισαχθεί καθόλου υλικό, ο κοπτικός μηχανισμός απενεργοποι- είται και ο καταστροφέας εγγράφων περνά σε κατάσταση ετοιμότητας για λειτουργία. Έναρξη: Πατήστε το πλήκτρο χειρισμού για 3 δευτερόλεπτα. Πρόωρη διακοπή: Πατήστε το πλήκτρο χει

• Λειτουργία αναμονής Λειτουργία: 2 λεπτά μετά την τελευταία τροφοδοσία χαρτιού απενεργοποιούνται αυτόματα όλοι οι καταναλωτές που δεν χρει-

Η ένδειξη «Έτοιμο για λειτουργία» ανα- βοσβήνει σύντομα ανά τακτά χρονικά διαστήματα. Με την τροφοδοσία χαρτιού ξεκινά ο κατα- στροφέας εγγράφων αυτόματα.

Για έναν διαχωρι- σμό ανά είδος του υλικού μπορείτε να χρησιμοποιήσετε το συνοδευτικό σάκκο CD

• Βάλτε τις κάρτες στο κέντρο του ανοίγ- ματος τροφοδοσίας. Απορρίπτετε τα τεμαχισμένα υλικά ξεχωριστά από τα άχρηστα χαρτιά. Καταστροφή πιστωτικών και παρό- μοιων καρτών05/2015 HSM Pure 740 147

6 Αντιμετώπιση προβλημάτων

Το στοιχείο ασφαλείας είναι εξοπλισμένο με έναν προστατευτικό επαφής. Ο καταστροφέας εγγράφων απενεργοποιείται όταν κατά τη λειτουργία πατηθεί το στοιχείο ασφαλείας. Ένδειξη Βλάβη Αντιμετώπιση βλάβης

Έχετε εισάγει πάρα πολύ χαρτί. Ο κοπτικός μηχανισμός λειτουργεί για μερικά δευτερόλεπτα προς τα πίσω και σπρώχνει το χαρτί προς τα έξω.

• Πατήστε εάν χρειαστεί το πλήκτρο αντιστροφής «R», για να αφαιρεθεί το χαρτί που έχει κολλήσει.

• Βάλτε τη μισή ποσότητα χαρτιού.

• Εισάγετε το χαρτί διαδοχικά.

• Το μοτέρ υπερφορτώθηκε. Πριν θέσετε τον καταστροφέα εγγράφων πάλι σε λειτουργία αφήστε τον να κρυώσει για περίπου 15 - 20 λεπτά.

• Κατά τον τεμαχισμό χαρτιών προέκυψε κάποιο σφάλμα. Αφαιρέστε το χαρτί από τη σχισμή εισαγωγής ώστε να ελευθερωθεί το φωτοκύτταρο.

• Αδειάστε το δοχείο με το κομμένο υλικό.

Εάν πριν από την αφαίρεση του δοχείου πατήσετε σύντομα το πλή- κτρο αντιστροφής, τότε ένα μέρος του κομμένου υλικού κοπής θα επιστέψει μέσα στον κοπτικό μηχανισμό και δεν πέφτει μέσα στο εσωτερικό του καταστροφέα.

• Μην πιέζετε το στοιχείο ασφαλείας!148 HSM Pure 740 05/2015

7 Καθαρισμός και συντήρηση 9 Περιεχόμενα συσκευασίας

• Καταστροφέας εγγράφων συσκευασμέ- νος σε κούτα

• Καλώδιο ηλεκτρικής σύνδεσης

• 5 σάκοι για κομμένα κομμάτια

• 1 φιάλη με ειδικό λάδι του μπλοκ κοπής (50 ml) για συσκευές με κοπή σωματιδίων

• Οδηγίες λειτουργίας Παρελκόμενα

• 10 σάκοι για κομμένα κομμάτια κωδικός παραγγελίας 1.442.995.110

• Ειδικό λάδι για το μπλοκ κοπής (250 ml) κωδικός παραγγελίας 1.235.997.403 Οι διευθύνσεις εξυπηρέτησης πελατών δίνο- νται στη σελίδα 160. 8 Απόρριψη / Ανακύκλωση Οι παλιές ηλεκτρικές και ηλεκτρο- νικές συσκευές περιέχουν διάφορα πολύτιμα υλικά, αλλά και επικίνδυνες ουσίες, που είναι απαραίτητες για τη λειτουργία και την ασφάλεια. Αν γίνει λανθα- σμένη απόρριψη ή μεταχείριση, αυτές οι ουσίες μπορεί να είναι επικίνδυνες για την υγεία και το περιβάλλον. Ποτέ μην πετάτε τις παλιές συσκευές στα απορρίμματα. Τηρείτε τους ισχύοντες κανονισμούς και χρησιμο- ποιείτε τα σημεία συλλογής για την επιστροφή και ανακύκλωση των ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Επί- σης και όλα τα υλικά συσκευασία πρέπει να απορρίπτονται με σεβασμό προς το περι-

Καθαρίζετε τον καταστροφέα μόνο με μαλακό πανί και με ήπιο διάλυμα σαπου- νάδας. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή. Μόνο για κοπή τεμαχίου: Λιπαίνετε τον κοπτικό μηχανισμό όταν μειωθεί η απόδοση κοπής, δημι- ουργούνται θόρυβοι ή μετά από κάθε άδειασμα του δοχείου κομμέ- νων τεμαχίων. Για το σκοπό αυτό χρησιμοποιείτε μόνο το ειδικό λάδι μπλοκ κοπής της HSM:

• Μέσα από το άνοιγμα εισόδου του χαρτιού ψεκάστε ειδικό λάδι στους κυλίν- δρους κοπής καθόλο το πλάτος.

• Λειτουργήστε για 10 δευτερόλεπτα τον κοπτικό μηχανισμό χωρίς χαρτιά σε διαρκή λειτουργία. Η χαρτόσκονη και τα σωματίδια ξεκολ- λούν και φεύγουν. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη ηλεκτρική

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτρο-

Πριν από την αλλαγή θέσης και τον καθαρισμό απενεργοποιήστε τον καταστροφέα εγγράφων και αποσυνδέστε το φις από την

Οι εργασίες συντήρησης όπου πρέπει να αφαιρεθούν τα καλύμ- ματα επιτρέπεται να εκτελούνται μόνο από το τμήμα

σης πελατών και τους τεχνικούς σέρβις της HSM. Οι διευθύνσεις εξυπηρέ- τησης πελατών δίνονται στη σελίδα 160.05/2015 HSM Pure 740 149

Ο καταστροφέας εγγράφων εκπληρώνει τους σχετικούς κανονισμούς εναρμόνισης της Ευρωπαϊκής Ένωσης:

• Οδηγία χαμηλής τάσης 2006/95/EΚ

• Οδηγία ΗΜΣ 2004/108/EΚ

• Οδηγία RoHS 2011/65/EΕ Η δήλωση συμμόρφωσης ΕΕ μπορεί να ζητηθεί από τον κατασκευαστή. 10 Τεχνικά στοιχεία

• Ο μέγιστος αριθμός φύλλων (DIN A4, 70 g/m² ή 80 g/m²), τροφοδοσία κατά μήκος, που μπορούν να τεμαχιστούν σε μία δόση. Ο προσδιορισμός των αναφερόμενων στοιχείων ισχύος γίνεται με καινούργιο, λαδωμένο μηχανισμό κοπής και με ψυχρό μοτέρ. Μια πιο αδύνατη ηλεκτρική τάση ή μια άλλη συχνότητα από ότι αναγράφεται μπορεί να οδηγήσει σε πιο χαμηλή απόδοση φύλλων και σε μεγαλύτερο θόρυβο λειτουργίας. Ανάλογα με τη δομή και τις ιδιότητες του χαρ- τιού καθώς και το είδος τροφοδοσίας η απόδοση φύλλων μπορεί να διαφέρει. Είδος κοπής Λωρίδες Κοπή τεμαχίου Μέγεθος κοπής (mm) 5,8 3,9 4,5 x 30 Βαθμός ασφαλείας DIN 66399 P-2 / O-2 T-2 / E-2 P-2 / O-2 T-2 / E-2 P-4 / O-3 T-4 / E-3 F-1 Απόδοση κοπής* (φύλλα) DIN A4 80 g/m
