Pure 740c - Dokumentide purustaja HSM - Tasuta kasutusjuhend

Toote tüüp	Dokumendihävitaja
Bränd	HSM
Mudel	Pure 740c
Lõiketüüp	Saadaval ribalõikega (laius 5,8 mm või 3,9 mm) või osakestelõikega (4,5 x 30 mm)
Mõõtmed (L x S x K)	620 x 487 x 889 mm
Kaal	50 kg (ribalõike versioon) või 56 kg (osakestelõike versioon)
Toide	230 V, 50 Hz (Euroopa mudel)
Sisestuslaius	400 mm
Lõikekiirus	70 mm/s (ribalõige) või 60 mm/s (osakestelõige)
Lõikevõimsus (A4 lehed 70 g/m²)	39-41 lehte (ribalõige 5,8 mm), 29-31 lehte (ribalõige 3,9 mm), 25-27 lehte (osakestelõige)
Kogumismahuti maht	145 liitrit
Müratase	56 dB(A) tühikäigul, 59-63 dB(A) koormusel
Peamised funktsioonid	Paberi, CD/DVD, krediit-/lojaalsuskaartide hävitamine; talub klammerdajaid ja kirjaklambereid; püsirežiim ja ooterežiim; automaatne seiskamine
Turvalisus	Fotoandur, turvaseade kontaktkaitsmega, seiskamine ukse avanemisel, laste kaitse (täpsustamata, kuid soovitatav)
Hooldus ja puhastus	Regulaarselt õlitada lõikeplokki spetsiaalse HSM õliga; puhastada välispinda pehme lapiga ja mitte söövitava seebiveega
Garantii	2 aastat seadmele; HSM eluaegne garantii (HSM Lifetime Warranty) lõikesilindritele
Varuosad ja remonditavus	Varuosad saadaval kuni 10 aastat pärast tootmise lõppu; hooldus HSM hooldusteeninduse või volitatud tehnikute poolt
Kaasasolevad tarvikud	5 osakestekotti, 1 CD kott, 1 pudel spetsiaalset õli (50 ml), toitekaabel, kasutusjuhend
Kasutustingimused	Temperatuur: -10°C kuni +25°C; suhteline õhuniiskus max 90% ilma kondensatsioonita; kõrgus merepinnast max 2000 m

Korduma kippuvad küsimused - Pure 740c HSM

Kuidas käivitada HSM Pure 740c hävitajat?

Pöörake seadme tagaküljel asuv pealüliti asendisse « I ». Vajutage juhtnuppu; märgutuli « töövalmis » süttib. Seejärel saate dokumente sisestada.

Milliseid materjale saan selle hävitajaga hävitada?

Võite hävitada paberit (ka klammerdajate ja kirjaklambritega), CD/DVD (ükshaaval) ja krediit-/lojaalsuskaarte. Ärge hävitage materjale, mis kipuvad keerdu minema, nagu ribad või sidumismaterjalid.

Kuidas kasutada püsirežiimi?

Hoidke juhtnuppu 3 sekundit all. Lõikeseade töötab pidevalt. Kui 2 minuti jooksul materjali ei sisestata, seiskub seade automaatselt. Enneaegseks katkestamiseks vajutage juhtnuppu.

Mida teha paberiummistuse korral?

Märgutuli põleb pidevalt. Hävitaja pöörab automaatselt lõikesuuna mõneks sekundiks ümber, et paber välja paisata. Vajadusel vajutage tagasikäigunuppu « R », et eemaldada virn. Eemaldage pooled lehed ja sisestage dokumendid ükshaaval.

Kuidas hooldada lõikeplokki?

Õlitage lõikeplokki jõudluse vähenemise, müra tekkimise või iga kogumismahuti tühjendamise korral. Kasutage ainult spetsiaalset HSM õli: pihustage kogu silindrite laiusele läbi paberi sisestusava, seejärel laske hävitajal ilma paberita töötada umbes 10 sekundit püsirežiimis.

Milline on HSM Pure 740c hävitaja garantii?

Seadmel on 2-aastane garantii. HSM pakub spetsiaalset eluaegset garantiid (HSM Lifetime Warranty) ühes tükis valmistatud terasest lõikesilindritele, mis on sõltumatu tavapärasest garantiist.

Kuidas puhastada hävitaja välispinda?

Lülitage seade välja ja eemaldage toitejuhe. Puhastage pehme lapiga ja mitte söövitava seebiveega. Veenduge, et vesi ei pääseks seadme sisse.

Mida tähendab vilkuv märgutuli?

Vilkuv märgutuli näitab üldist viga: eemaldage paber sisestuspilust, et vabastada fotoandur. Kui kogumismahuti on täis, tühjendage see. Kui uks on avatud, asetage kogumismahuti korralikult sektsiooni.

Kas ma saan hävitada CD-sid pidevalt?

Ei, sisestage korraga ainult üks CD/DVD sisestusava keskele. Kandke kaitseprille, et vältida killustiku pritsmeid. Kasutage kaasasolevat CD kotti jäätmete sortimiseks.

Mida teha, kui seade ei käivitu?

Kontrollige, kas pealüliti on asendis « I » ja toitekaabel on ühendatud. Veenduge, et uks on suletud ja kogumismahuti on õiges kohas. Kui ülekoormuse märgutuli põleb, laske mootoril jahtuda 15-20 minutit enne uut katset.

KASUTUSJUHEND Pure 740c HSM

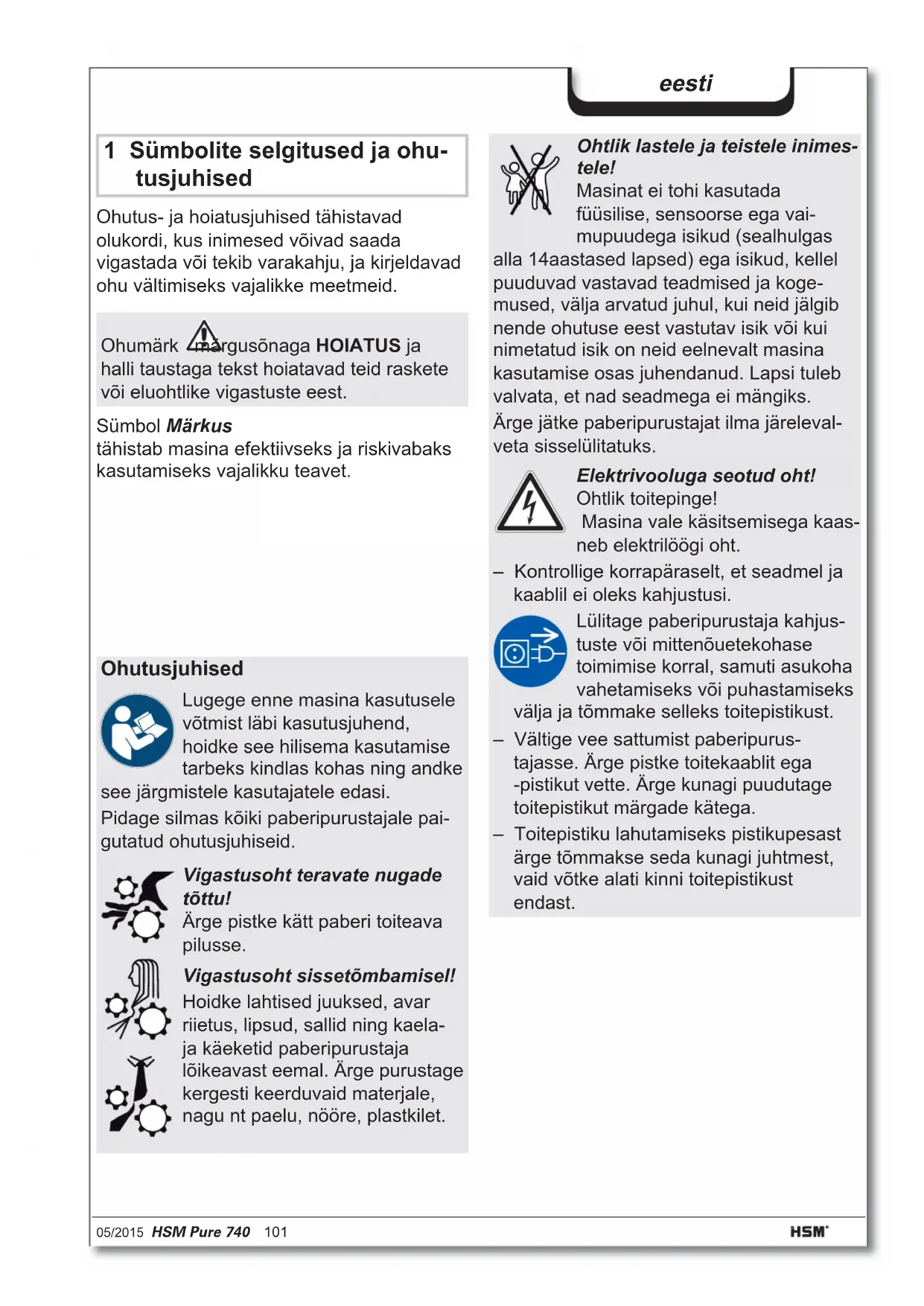

1 Sumbolite selgitused ja ohutusjuhised

Ohutus- ja hoiatusjuhised tahistavad olukordi, kus inimesed voivad saada vigastada voi tekib varakahju, ja kirjeldavad ohu valtimiseks vajalikke meetmeid.

Ohumärk margusönaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete voi eluohtlike vigastuste eest.

Sumbol Markus tahistab masina efektiivsecs ja riskivabaks kasutamiseks vajalikku tevet.

Ohutusjuhised

Lugege enne masina kasutusele votmist labi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke

see järgmistele kasutajatele edasi.

Pidage silmas koiki paberipurustajale paigutatud ohutusjuhiseid.

Vigastusoht teravate nudade tottu!

Arge pistke katt paberi toiteava pilusse.

Vigastusoht sissetombamisell!

Hoidke lahtised juuksed, avar rietus, lipsud, sallid ning kaelaja kaeketid paberipurustaja loikeavast eemal. Arge purustage kergesti keerduvaid materjale, nagu nt paelu, noore, plastkilet.

Ohtlik lastele ja teistele inimeste!

Masinat ei tohi kasutada füusilise, sensoarseega vaimupuudega isikud (sealhulgas

alla 14aastased lapsed) ega isikud, kelle puuduvad vastavad teadmised ja kogemused, valja arvatud juhul, kui neid jalgib nende ohutuse eest vastutav isik voi kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mangiks.

Elektrivoooluga seotud oht!

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilögi oht.

• Kontrollige korraparaselt, et seadmel ja kaablil ei oleks kahjustusi.

Lülitage paberipurustaja kahjustuste voi mittenouetekohase toimimise korral, samuti asukoha vahetamiseks voi puhastamiseks tommake selleks toitepistikust.

Valtige vee sattumist paberipurustajasse. Arge pistke toitekaablit ega-pistikut vette. Arge kunagi puudutage toitepistikut margade katega.

• Toitepistiku lahutamiseks pistikupesast arge tommakse seda kunagi juhtmest, vaid vo'tke alati kinni toitepistikust endast.

2 Sihipärane kasutamine, garanti

Paberipurusti on elle nähtud paberi ning vaheses koguses CD-/DVD-plaatide ja krediit-/kliendikaartide peenestamiseks.

Tugev loikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes.

Paberipurustaja garantiaeg on 2 aastat. HSM paberipurustaja terasest loikerullikutele kehtib eraldi soltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju voi kolmandate isikute poolt tehtud muudatused eikuulu garantii alla.

HSM guaranteeerib varuosade tarnimise kuni 10 aastat pärast antid mudeli tootmise lopetamist.

3 Ülevaade

1 Uks
2 Ohutusjuhised
3 Valgusbarjär
4 Käsitsus- ja näiduelement
5 Ohutuskate
6 Tübisilt
7 Toiteluliti

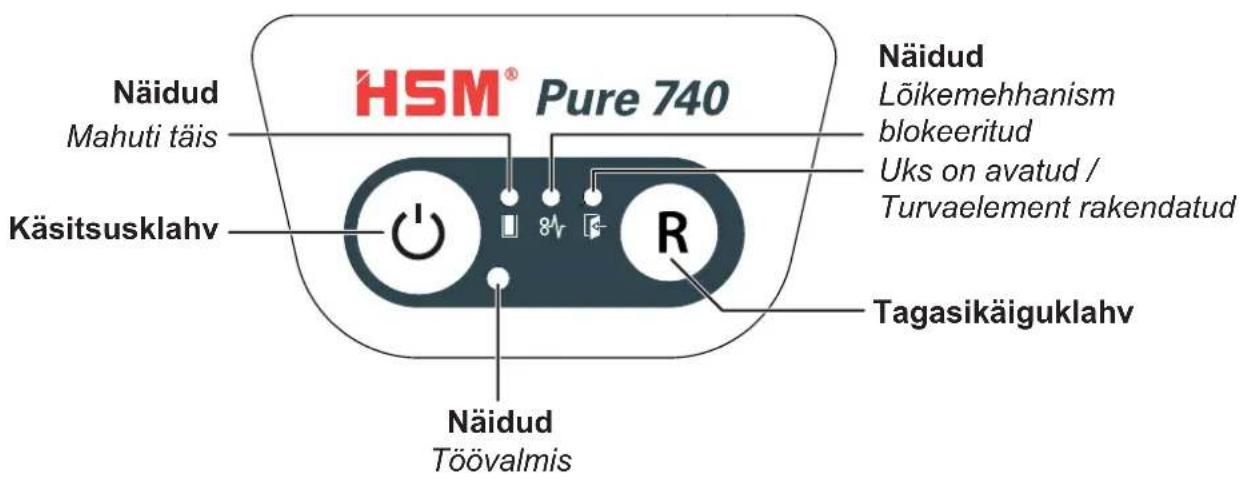

Käsitsus- ja näiduelemendid

4 Kasutuselevott

HOIATUS

Ohtlik toitepinge!

sega kaasneb elektrilögi oht.

• Kasutage seadet ainult kuivades siseruumides. Arge kasutage seadet kunagi niisketes ruumides voi vihma kaes.
• Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pindadest. Ohutusavad peavad olemavabad ning seinast ja mooblist vahemalt 5 cm kaugusel.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.

• Veenduge enne pistiku sisestamist, et vooluvorgu pinge ja sagedus uhtiksid andmetega seadme tuubisildil.

• Ühendage tarnekomplekti kuuluv toitekaabel paberipurustaja tagapaneeliga ja pistke toitepistik nouetekohaselt paigaldatud pistikupessa.

5 Kasutamine

Lulitage paberipurusti tagakuljes asuv toiteluliti asendisse "l".
Vajutage kāsitsusklahvi.

Suttib nait, toövalmis".

Paberi purustamine

• Juhtige paber paberipilu keskelt sisse. Valgusbarjärkäivitab lõikeseadme automaatset. Jälgige seetottu kitsaste paberiribade puhul, et valgusbarjärn need tuvastaks.

  Umbes 3 sekundit parast viimase paberi purustamist lulitub paberipurustaja automaatset valja ja jaab ootereziimile.

CD-de purustamine Täiendavad funktsioonirežiimid

HOIATUS

Vigastusoht kildude tekkimi-sel!

CD-de purustamisel voib olenevalt materjalist tekkida kilde.

• Seepärast kandke alati kaitseprille.

• Sisestage CD-d/DVD purustisse sisestus-ava keskelt.

Markus:

Purustatud materjali sorteerimiseks voite kasutada kaasasolevat CD-kotti.

- Pideva kaituse reziim

Kasutamine: Suure koguse paberi havitamine

Funktsioon: Iokemehhanism tootab lakkamatult.

Kui kahe minuti jooksul ei ole materjalisisetstatud, lulitub paberipurustaja automaat-selt valja ja jaab ootereziimile.

Alustamine: vajutage käsitsusuklahvi 3 sekundit.

Enneaegne lopetamine: vajutage käsitsusklahvi.

- Ooterežiim

Funktsion: kaks minutit pärast viimase paberi sisestamist lulitatakse koik mittevajaliukud tarbijad automaatsetl valja.

Nait, toövalmis" vilgub korrapäraste ajahemike järel.

Paberi sisestamisel käivitub paberipurusti automaatelt.

Krediit- ja kliendikaartide havitamine

• Asetage krediitkaart sisestusava keskele. Käidelge purustatud materjali paberijäätmetest lahus.

Vajutage käsitsusklahvi.
Kustub nait, toövalmis".
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0".

6 Törgete körvaldamine

Märkus:

Turvælement on varustatud puutumiskaitsega. Paberipurustaja lulitub valja, kui vajutate paberipurustamise ajal turvælemendile.

Näit Törge Törke körvaldamine
8Pidev tuli	Paberium-mistus	Olete korraga masinasse pannud liiga palju sabereid. ➢Löikemehhanism:tötab möned sekundid tagurdpidi ja lükkab paberi väla. •Paberipaki väljavötmiseks vajutage vajaduse korral veel tagasikäi-guklahvi „R". •Jagage paberipakk pooleks. •Sisestage paberid üksteise järel purustisse.
	Ülekoor-mus	•Mootor on üle koormatud. Laske paberipurustajal enne järgmist kasuta-mist umbes 15-20 min jahtuda.
Tuli vil-gub	Üldine rik-ke-näidik	•Paberipurustamise ajal ei ilmnenuud ühtki viga. Tömmake paber sisestuspilustväla, nii et fotosilm oleks vaba.
	Jäätme-kast on täis	•Tühjendage jäätmekast. Märkus: Kui vajutate enne mahuti eemaldamist korraks tagasikäiguklahvi, tömmatakse osa jäätmetest lõikemehhanismi tagasi ja ei kuku paberipurustaja siseruumi.
	Uks on avatud	•Kontrollige, kas esiaks on korralikult suletud.
	Turva-element rakenda-tud	•Ärge vajutage turvaelemendile.

7 Puhastus ja hooldus

HOIATUS

Ohtlik toitepinge!

sega kaasneb elektrilooigi oht.

Lülitage paberipurustaja asukoha vahetamiseks voi puhastamiseks valja ja tommake selleks toitepistikust.

Hooldustoid, mille käigus tuleb
korpuse kaas eemaldada, on
lubatud teha vaid HSM-i klendi
teenindusel ja meie
lepingupartnerite hooldustehniku

tel. Klienditeeninduse Aadressid leiate lehekuljelt 160.

Puhastage paberipurustajat ainult pehme lapi ja ornatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

Ainult tukeldamisel:

Olitage loikemehhanismi loiketulemuse halvenemisel, mura tekkimisel ja igakord pärast jaatmekasti

tuhjendamist. Kasutage selle jaoks HSM-Iokeploki spetsiaalset oli.

• Pritsige paberisisestusava kaudu spetsiaalset oli kogu loikerullikule.
  Laske liokeseadmel ilma paberit sisestamata u. 10 sekundit pusikaituse reziimisttootada.
  Eralduvad paberitolm ja -osakesed.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- voi elektronika-seadmed sisaldavad veel mitmesugust vaartuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja lainud kahjulikke aineid. Vale jaatmekaitluse

vöi käsitsemise korral voivad need ohustada inimeste tervist ja keskkonda. Arge suunake vanu seadmeid kunagi olmejäatmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka koik pakendimaterjalid keskkonnasobralikku jaätmekäitlusse.

9 Tarnekomplekt

• Töövalmis paberipurustaja karbis
  Toitejuhe
• 5 jaätmekotti
• Üks CD-kott
  1 pudel loikeploki spetsiaaloli (50 ml) tukeldavatele seadmetele
• Kasutusjuhend

Tarvikud

10 jaatmekottiteellmisnumber 1.442.995.110
- Lõikeploki spetsiaalöli (250 ml) tellmisnumber 1.235.997.403

Klienditeeninduse Aadressid leiate lehekuljelt 160.

10 Tehnilised andmed

Purustamisviis	Ribastamine Tükeldamine
Purustatud tüki suurus (mm) 5,8 3,9 4,5 x 30
Turvatase DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2	P-4 / O-3
		T-2 / E-2	T-4 / E-3
			F-1
Purustamisjöudlus* (leht) DIN A4 80 g/m2702	35 - 37	26 - 28	21 - 22
	39 - 41	g/θn- 31	25 - 27
Kaal	50 kg		56 kg
Purustamiskiirus	70 mm/s		60 mm/s
Löikeava laius	400 mm
Elektrühendus	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Vöimsus maksimaalse lehtede arvu puhul	590 W
Käitusviis	Pidevkäitus
Kasutuskoha keskkonnatingimused: temperatuur	-10°C kuni +25°C
suhteline niiskus	maks. 90%, mittekondenseeriv
körgus merepinnast	maks. 2000 m
Möödud L x S x K (mm)	620 x 487 x 889
Jäätmekasti maht	145 l
Müratase (tühikäigul / koormusel)	56 dB(A) / 59-63 dB(A)

• Lehtede maksimaalne arv (DIN A4, 70 g/m² vöi 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud vöimsusandmed märatakse uue, ölitatud lõikeseadme ja külma mootoriga. Etteantust norgem vörgupinge vöi muu vörgusagedus vöivad pöhjustada väiksemat lehtede purustamisvoimsust ja suuremat tootamismüra. Lehtede purustamisvoimsus vöib erineda olenevalt paberi strukturist ja omadustest ning paberi sisestamisviisist.

Paberipurustaja vastab jrgmistele asjakohastele Euroopa Liidu uhtlustamisalastele ogusaktidele:

madalpingedirektiiv 2006/95/EU
- elektromagnetilise ühilduvuse direktiv 2004/108/EU
- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiv 2011/65/EÜ

Tootjalt vöib nouda EL-i vastavussertifi kaadi esitamist.
