NAVODILA ZA UPORABO Pure 740c HSM

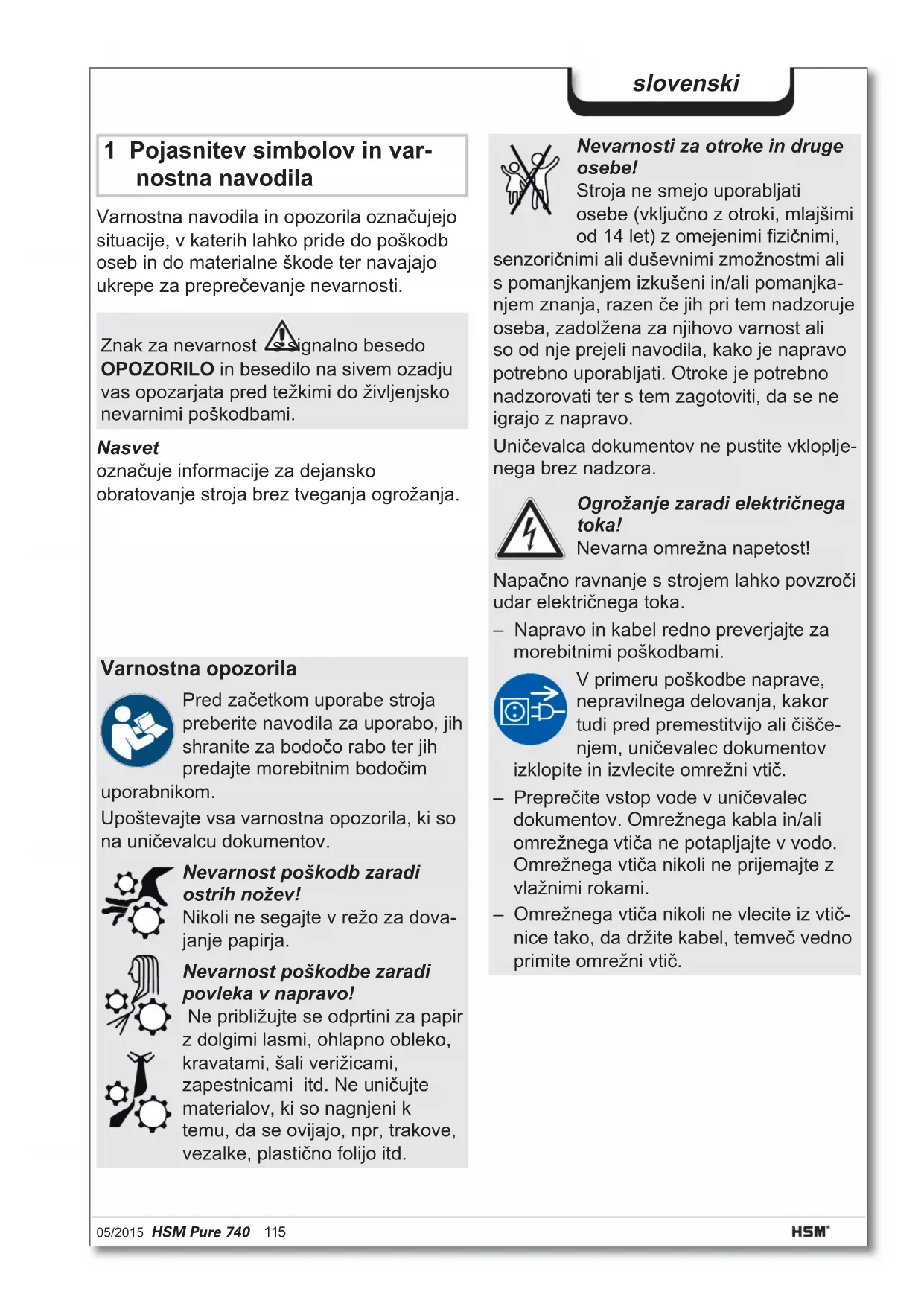

Varnostna navodila in opozorila označujejo situaciJE, v katerih lahko pride do poskodb oseb in do materialne škode ter navajajo ukrepe za preprečevanje nevarnosti.

Znak za nevarnost signalno besedo OPOZORILO in besedilo na sivem ozadju vas opozarjata pred tezkimi do ziviljenjsko nevarnimi poškodbami.

Nasvet

označuje informacije za dejansko
obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetakom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodocim

uporabnikom.

Upostevajte vsa varnostna opozorila, ki so na unicevalcu dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v rezo za dovajanje papirja.

Nevarnost poskodbe zaradi povleka v napravo!

Ne priblizujte se odprtini za papir
z dolgimi lasmi, ohlapno obleko,
kravatami, šali verizicami,
zapestnicami itd. Ne unicujte
materialov, ki so nagnjeni k
temu, da se ovijajo, nth, trakove,
vezalke, plasticno folijo itd.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizicnimi,

senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razen Če jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Unicevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrożanje zaradi elektricna gata!

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricega toka.

• Napravo in kabel redno preverjajte za morebitnimi poskodbami.

V primeru poskodbe naprave, nepravilnega delovanja, kakortudi pred premestitvijo ali cišcenjem, unicevalec dokumentov in izvlecite omrežni vtic.

• Preprečite vstop vode v unicevalec dokumentov. Omrežega kabla in/ali omrežega vtiča ne potaplajte v vodo. Omrežega vtiča nikoli ne prijemajte z vlažnimi rokami.

• Omrežnega vtiča nikoli ne vlecite iz vtičnicte takoto, da držite kabel, temveč vedno primite omrežni vtič.

2 Uporaba v skladu z dolocili, garancija

Unicevalec listin je namenjen za drobljenje papirja, kot tudi manjsih količin zgošcenk (CD/DVD) in kreditnih/placilnih kartic.

Robustni rezalni mehanizem je neobčutljiva na priponke in pisarniške sponke.

Garancijsko obdobje naprave za unicevanje dokumentov znaša 2 leti. Za jeklene rezalne gredi unicevalca listin HSM velja od jamstva neodvisna garancija za celotnoŽivljensko dobo napreve (HSM Lifetime Warranty). Za obicajno obrabo, poskodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

3 Pregled

1 Vrata
2 Varnostna opozorila
3 Fotocelica
4 Enota za upravljanje in prikazovanje
5 Varnostni element
6 Tipska tablica
7 Omrežno stikalo

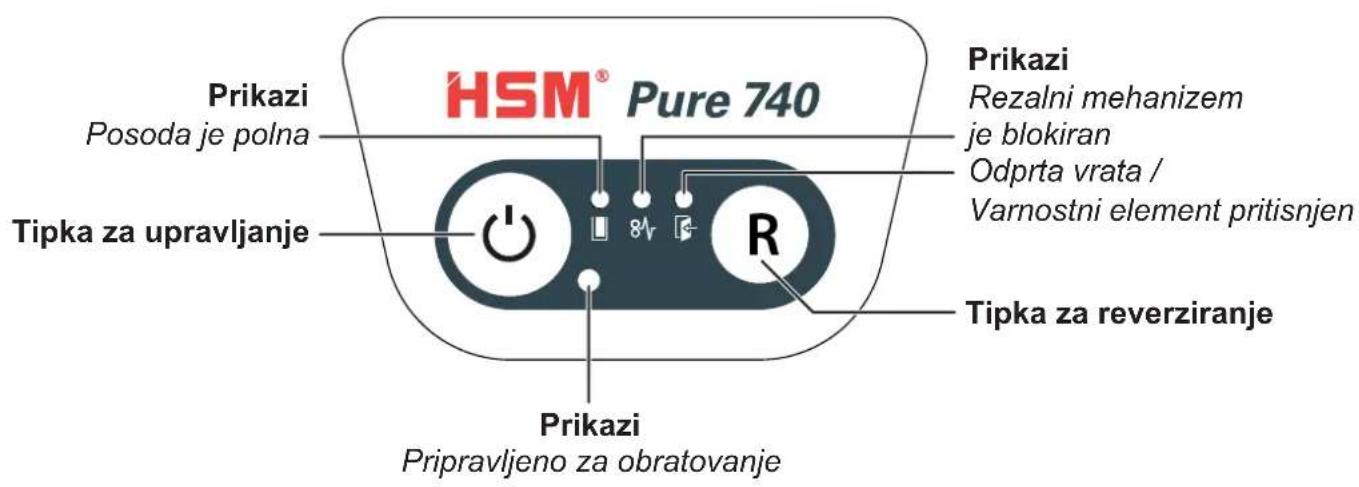

Elementi za upravljanje in prikazovanje

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricega toka.

• Napravo uporabljaje samo v suhih notranjih prostorih. Nikoli je ne uporabljaje v vražnih prostorih ali v dežju.
• Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljaje odprtemu ognju in vročim povrsinam. Prezračevalne režemorajo biti vedno proste in od stene ali pohistva oddaljene min. 5 cm.

• Pazite na to, da je omrežni vtic lahkodostopen.
  Pred priklopom na omrezej preverite, ce se napetost in frekvenca vasega omrezej ujema s podatki na tipski tablici naprave.

• Prikljucite dobavljeni omrežni kabel na hrbtni strani unicevalca listin in vstavite omrežni vtic v pravilno instalirano vticnico.

5 Upravljanje

Vklop unicevalca dokumentov

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „I".
• Pritisnite na tipko za upravljanje.

  Sveti prikaz „Pripravljeno za obratovanje".

Unicevanje papirja

• Papir dovajaje v sredino reze za papir. Svetlobna celica avtomatsko vklopi rezalni mehanizem. Pri ozkih trakovih papirja pazite na to, da jih zazna fotocelica.
  Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se unicevalec dokumentov izklopi in preklopiv stanje pripravljenosti.

Unicevanje CD-plošć

OPOZORILO

Poskodbe zaradi drobcev!

Nekateri materiali, iz katerih so narejene CD-plošće, se lahko pri unicenju spremenijo v nevarne odletavajace delce.

• Zato vedno uporabljate zašcitna očala.

Vstavite CD v sredino odprtine za dovajanje.

Nasvet:

Zarazvršćnje razrezana nega materiala lahkovstavite prilozeno vrečko za CD-plošće.

Unicevanje kreditnih in placilnih kartic

• Kartico vstavite v sredino dovajalne odprtine. Razrezan material odstranite loceno od papirnih opadkov.

Izklop unicevalca dokumentov

• Pritisnite tipko za upravljanje.

  Ugasne prikaz „Pripravljeno za obratovanje".

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „0".

Nadaljnji načini delovanja

Stalni način

Uporaba: Unicevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in unicevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predcasna prekinitev: . Pritisnite tipko za upravljanje.

- Stand-by nacin (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki. V krajših chasovnih presledkih utripa prikaz, Pripravljeno za obratovanje".

Pri dovajanju papirja se bo unicevalec dokumentov avtomatsko vklopil.

6 Odstranjevanje motenj

Nasvet:

Varnostni element je opremljen z zašcitopred dotikom. Unicevalec listin se izklopi, ce med postopkom unicevanja pritisnete na varnostni element.

Prikaz	Motnje Odpravljanje motenj
Trajna lučka	Zastoj papirja	Dovajali ste preveliko količino papirja. ► Rezalni mehanizem deluje nekaj sekund v vžvratni smeri in potiska papir nazaj ven. ► Ce je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitèv odvečnegа papirja. ► Zmanjsajte količino papirja na polovico. ► Papir dovajajte zaporedoma.
	Preobre-menitev	● Motor je bil preobremenjen. Pred ponovnim vklopom unićevalca dokumentov počakajte ca. 15 - 20 min. da se ohladi.
Utripa-joča luč	Splošen prikaz motenj	● Med unićevanjem papirja je prišlo do napake. Papir izvlecite iz vchodne odprtine tak, da je fotocelica prosta.
	Posoda je polna	● Izpraznite sprejemno posodo za razrezani papir. Nasvet: Če pred odstranjevanjem posode kratko pritisnete na tipko za reverziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem in ne pade v notranjost unićevalca listin.
	Odprta vrata	● Zaprite vrata.
	Varnostni element pritsijnen	● Ne pritisnite na varnostni element.

7 Cišćenje in vzdřevanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricega toka.

Pred menjavo mesta postavitve ali cišćenjem izklopite unicevalec listin in izvlecite omrežni vtic.

Servisna dela,ki so povezana z odstranitvijoPokrova ohišja, sme opraviti le HSM servisna sluzba in servisi tehniki naših pogodbenih partnerjev.

Zanaslove servisnih sluzb glejte stran 160.

Unicevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Samo pri rezanju kosov: Naoljite rezalni mehani-zem, ce rezanje ni učinkovito, ce se pojav hrup ali po vsaki

izpraznitvi posode za razrezane oepadke. Uporabiti je dovoljeno le specialno olje za rezalni bloc HSM:

• Skozi dovod za papir specialno olje za rezalni bloc brizgnite na rezalni valj rezalnegamehanizma po celotni dolzini rezalnih valjev.
• Rezalni mehanizem raj brez dovajanpa papirja tece prbl. 10 sekund v stalnem načinu.

  Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Elektricne in elektronske stare rabljene naprave pogosto vsebujejo se pomembne materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje

vanju ali ravnanju so lahko ti nevarni za clovesko zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med obicajne opadke. Upostevajteactualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektrichni in elektronskih starih rabljenih naprav. Tudi ves embalžni material odstranite okolju prijazno.

9 Obseg dobave

Unicvealec dokumentov zapakiran v karten
- Priključni vodnik na omrežje
- 5 vrečk za razrezani material
1 CD-vrečka
1 steklenicka specialnegalja za rezalni blok (50 ml), za stroje z rezanjem delcev
Navodilo za uporabo

Oprema

10 vreck za razrezani material naroc. st. 1.442.995.110
- Specialno olje za rezalni bloc (250 ml)
naroc. st. 1.235.997.403

Zanasloveservisnihsluzb glejte stran160.

10 Tehnični podatki

Način rezanja	Rezanje na trakove Rezanje kosov
Velikost rezanja (mm) 5,8 3,9 4,5 x 30
Varnostna stopnja DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2	P-4 / O-3
		T-2 / E-2	T-4 / E-3
			F-1
Učinek rezanja* (listov) DIN A4 80 g/m 270	35 - 37	26 - 28	21 - 22
	39 - 41	g#h- 31	25 - 27
Teža 50 kg 56 kg
Hitrost rezanja 70 mm/s	60 mm/s
Delovna širina	400 mm
Prikljuk	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Moč maks.	590 W
Način obratovanja	Neprekinjeno obratovanje
Pogoji okolice med obratovanjem:
Temperatura	-10°C do +25°C
relativna vlažnost zraka	maks. 90%, se ne kondenzira
nadmorska višina	maks. 2.000 m
Dimenzije DxŠxV (mm)	620 x 487 x 889
Prostornina sprejemne posode	145 l
Emisija hrupa (Prosti tek / pod obretenitvivo)	56 dB(A) / 59-63 dB(A)

• Maks. stevilo listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enam prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejsa omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroci manjso kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Unievealec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
• Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
