Produkttyp	Aktenvernichter
Marke	HSM
Modell	Pure 740c
Schnittart	Erhältlich in Streifenschnitt (Breiten 5,8 mm oder 3,9 mm) oder Partikelschnitt (4,5 x 30 mm)
Abmessungen (L x T x H)	620 x 487 x 889 mm
Gewicht	50 kg (Streifenschnitt-Version) oder 56 kg (Partikelschnitt-Version)
Stromversorgung	230 V, 50 Hz (europäisches Modell)
Einzugsbreite	400 mm
Schnittgeschwindigkeit	70 mm/s (Streifenschnitt) oder 60 mm/s (Partikelschnitt)
Schnittleistung (Blätter A4 70 g/m²)	39-41 Blätter (Streifenschnitt 5,8 mm), 29-31 Blätter (Streifenschnitt 3,9 mm), 25-27 Blätter (Partikelschnitt)
Behältervolumen	145 Liter
Geräuschpegel	56 dB(A) im Leerlauf, 59-63 dB(A) unter Last
Hauptfunktionen	Papiervernichtung, CD/DVD, Kredit-/Treuekarten; widersteht Heft- und Büroklammern; Dauerbetrieb und Standby-Modus; automatische Abschaltung
Sicherheit	Lichtschranke, Sicherheitseinrichtung mit Kontaktschutz, Abschaltung bei offener Tür, Kindersicherung (nicht spezifiziert, aber empfohlen)
Wartung und Reinigung	Schneidwerk regelmäßig mit HSM-Spezialöl ölen; Außenseite mit einem weichen Tuch und einer nicht korrosiven Seifenlösung reinigen
Garantie	2 Jahre auf das Gerät; lebenslange HSM-Garantie (HSM Lifetime Warranty) auf die Schneidwalzen
Ersatzteile und Reparierbarkeit	Ersatzteile bis zu 10 Jahre nach Produktionsende erhältlich; Wartung durch HSM-Kundendienst oder autorisierte Techniker
Im Lieferumfang enthaltenes Zubehör	5 Partikelbeutel, 1 CD-Beutel, 1 Flasche Spezialöl (50 ml), Netzkabel, Bedienungsanleitung
Betriebsbedingungen	Temperatur: -10°C bis +25°C; relative Luftfeuchtigkeit max. 90% ohne Kondensation; max. Höhe 2.000 m

Häufig gestellte Fragen - Pure 740c HSM

Wie starte ich den HSM Pure 740c Aktenvernichter?

Stellen Sie den Hauptschalter auf der Rückseite des Geräts auf Position « I ». Drücken Sie die Bedientaste; die Kontrollleuchte « betriebsbereit » leuchtet auf. Dann können Sie die Dokumente einziehen.

Welche Materialien kann ich mit diesem Aktenvernichter vernichten?

Sie können Papier (auch mit Heft- und Büroklammern), CDs/DVDs (einzeln) und Kredit-/Treuekarten vernichten. Vernichten Sie keine Materialien, die zum Verheddern neigen, wie Bänder oder Bindematerial.

Wie verwende ich den Dauerbetrieb?

Halten Sie die Bedientaste 3 Sekunden lang gedrückt. Das Schneidwerk arbeitet kontinuierlich. Wenn nach 2 Minuten kein Material eingezogen wird, schaltet sich das Gerät automatisch ab. Zum vorzeitigen Abbrechen drücken Sie die Bedientaste.

Was tun bei Papierstau?

Die Kontrollleuchte leuchtet dauerhaft. Der Aktenvernichter kehrt automatisch die Schnittrichtung für einige Sekunden um, um das Papier auszuwerfen. Drücken Sie bei Bedarf die Rücklauftaste « R », um den Stapel zu entfernen. Entfernen Sie die Hälfte der Blätter und führen Sie die Dokumente einzeln ein.

Wie pflege ich das Schneidwerk?

Ölen Sie das Schneidwerk bei Leistungsabfall, auftretenden Geräuschen oder bei jeder Behälterentleerung. Verwenden Sie ausschließlich das HSM-Spezialöl: Sprühen Sie es über die gesamte Breite der Walzen durch den Papiereinzug und lassen Sie den Aktenvernichter dann etwa 10 Sekunden im Dauerbetrieb ohne Papier laufen.

Wie ist die Garantie für den HSM Pure 740c Aktenvernichter?

Die Garantie beträgt 2 Jahre auf das Gerät. HSM bietet eine spezielle lebenslange Garantie (HSM Lifetime Warranty) auf die aus einem Stück gefertigten Stahlschneidwalzen, unabhängig von der Standardgarantie.

Wie reinige ich die Außenseite des Aktenvernichters?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie mit einem weichen Tuch und einer nicht korrosiven Seifenlösung. Achten Sie darauf, dass kein Wasser ins Innere des Geräts gelangt.

Was bedeutet die blinkende Kontrollleuchte?

Eine blinkende Kontrollleuchte zeigt einen allgemeinen Fehler an: Entfernen Sie das Papier aus dem Einzugsschlitz, um die Lichtschranke freizugeben. Wenn der Behälter voll ist, leeren Sie ihn. Wenn die Tür offen ist, setzen Sie den Behälter richtig in das Fach ein.

Kann ich CDs im Dauerbetrieb vernichten?

Nein, führen Sie nur eine CD/DVD gleichzeitig in der Mitte des Einzugsschlitzes ein. Tragen Sie eine Schutzbrille, um Splitterflug zu vermeiden. Verwenden Sie den mitgelieferten CD-Beutel zur Abfallsortierung.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob der Hauptschalter auf « I » steht und das Netzkabel eingesteckt ist. Stellen Sie sicher, dass die Tür geschlossen und der Behälter richtig eingesetzt ist. Wenn die Überlastanzeige leuchtet, lassen Sie den Motor 15 bis 20 Minuten abkühlen, bevor Sie es erneut versuchen.

BEDIENUNGSANLEITUNG Pure 740c HSM

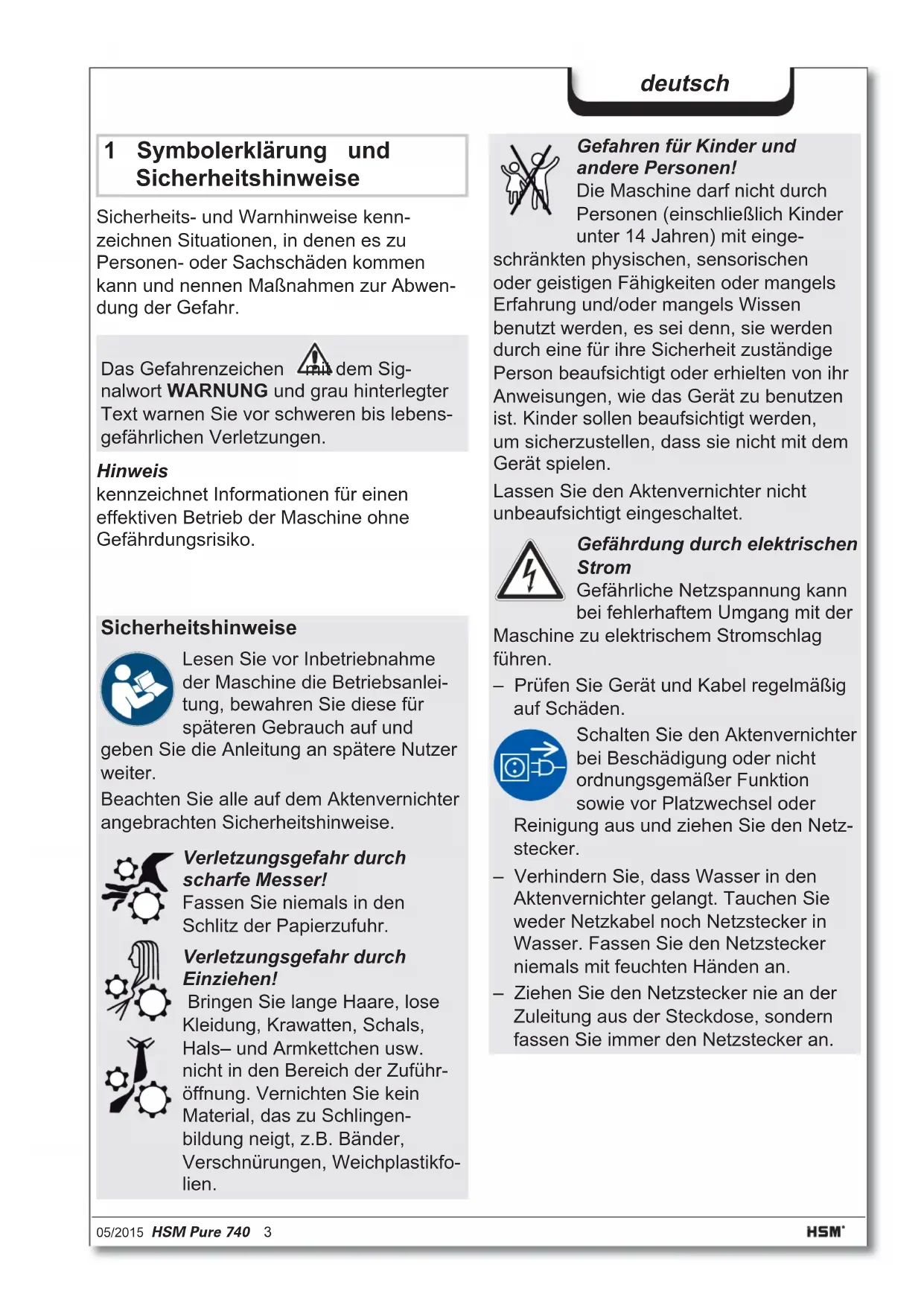

1 Symbolerklarung und Sicherheitshinweise

Sicherheits- und Warnhinweise kenn-zeichnen Situationen, in denen es zu Personen- oder Sachschäden kommt kann und nennen Maßnahmen zur Abwendung der Gefahr.

Das Gefahrenzeichen mit dem Signalwort WARNING und grau hinterlegter Text warnen Sie vor schweren bis lebensgeführlichen Verletzungen.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährungsrisiko.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und

geben Sie die Anleitung an spätere Nutzer\ weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernachten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bander, Verschnurungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Die Maschinearfndicht durch Personen(einschließlich Kinder unter14Jahren)mit einge

schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führren.

• Prufen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder

Reinigung aus undziehen Sie den Netzstecker.

• Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Handen an.

• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

2 Bestimmungsgemäß Verwendung, Gewährleistung

Der Aktenvernichter ist zum Zerkleinern von Papier sowie geringer Mengen CDs/DVDs und Kredit-/Kundenkarten bestimmt. Das robuste Schneidwerk ist unempfi ndlich gegen Heft- und Buroklammern.

Die Garantiezeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Verschleß, Schaden durch unsachgemessen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufender Produktion theses Modells.

3 Übersicht

1 Tur
2 Sicherheitshinweise
3 Lichtschranke
4 Bedien- und Anzeigeeinheit
5 Sicherheitselement
6 Typenschild
7 Netzschalter

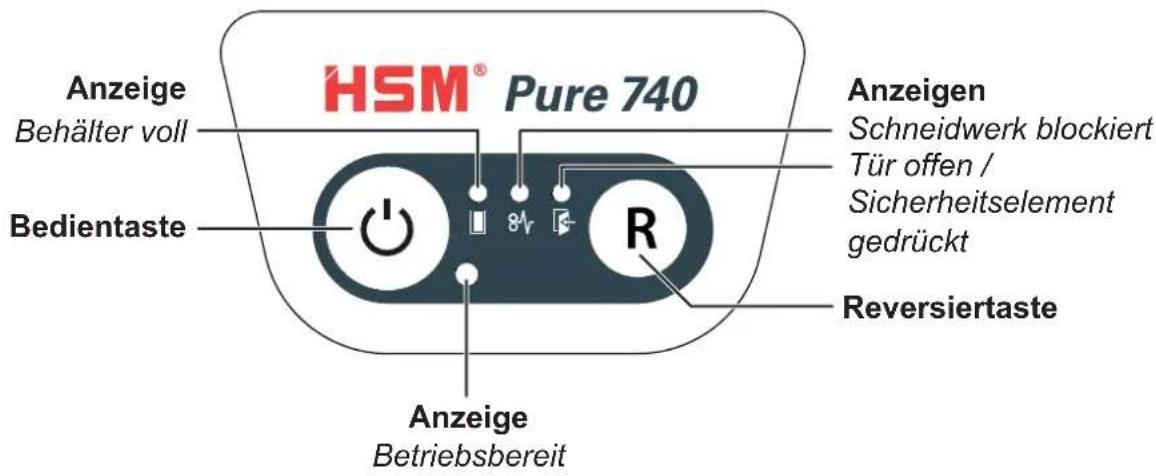

Bedien- und Anzeigeelemente

4 Inbetriebnahme

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenaumen. Betreiben Sieihn nicht in Räumen mit hoher Luftfeuchigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer undHEYen Flachen fern. Die Luf-tungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Mobeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzsteckerleitung erreichen ist.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

• Schließen Sie das gelieferte Netzkabel an der Rückseite des Aktenvernichters an und stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

5 Bedienung

Aktenvernichter einschalten

Schalten Sie den Netzschalter an der Rückseite des Aktienvernichters auf „I".
- Drucken Sie die Bedientaste.

Anzeige „Betriebsbereit" leuchtet.

Papier vernichten

• Führren Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschanke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen daraufuf, dass diese von der Lichtschanke erfasst werden konnen.
  3 Sekunden nach dem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter goht in Betriebsbereitschaft.

CDs vernichten

WARNING

Verletzungsgefahr durch Splitter!

Abhängig von der Materialart konnen beim Vernichten von CDs Splitter aus dem Schneidwerk Herausgeschleudert werden und ihre Augen verletzen.

Tragen Sie eine Schutzbrille.

• Geben Sie jeweils nur eine CD/DVD in die Mitte der Zuführöffnung.

Hinweis:

Für eine sortenreine Trennung des geshredderten Materials konnen Sie den mitgelieferten CD-Sack einsetzen.

Kredit- und Kundenkarten vernichten

• Geben Sie die Karte in die Mitte der Zuführung. Entsorgen Sie das zerkleinerte Material getrennt von Papierabfallen.

Aktenvernichter ausschalten

• Drucken Sie die Bedientaste.

  Anzeige „Betriebsbereit" verlischt.

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0".

Weitere Funktionsmodi

Permanent-Modus

Funktion: Schneidwerk lauft ununterbrochen.

Wenn 2 min kein Material zugeführrt wird, schaltet das Schneidwerk ab und der Aktenvernichter gehen in Betriebsbereitschaft.

Start: Drücken Sie die Bedientaste 3 Sekunden lang.

Vorzeitiger Abbruch: Drucken Sie die Bedientaste.

- Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnö-tigen Verbraucher abgeschaltet.

Die Anzeige „Betriebsbereit" blitzt in regelmäßigen Abständen kurz auf.

Bei Papierzufuhr lauft der Aktenvernichter selbständig an.

6 Störungsbeseitigung

Hinweis:

Das Sicherheitselement ist mit einem Berührungsschutz ausgestellt. Der Aktenvernichter schaltet ab, wenn Sie während des Vernichtungsvorgangs auf das Sicherheitselement drücken.

Anzeige Störung Störungsbehebung
84Dauerlicht	Papierstau Sie haben zu viel Papier auf einmal zugeführrt. ▷ Das Schneidwerk lauft eine Sekunden rückwärts und schiebt das Papier hereaus. ▷ Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen. ▷ Halbieren Sie den Papierstapel. ▷ Führten Sie das Papier nacheinander zu.
	Überlast • Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht allg. Störungs-anzeige	• Während der Papiervernichtung ist ein Fehler aufgetreten. Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht-schranke frei ist.
	Schnittgut-behälter voll • Leeren Sie den Schnittgutbehälter. Hinweis: Wenn Sie vor dem Entnehmer des Behalters die Reversier-taste kurzzeitig betätigten, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen und fällt nicht in den Innenarum des Aktenvernichters.
	Tür offen • Schreiben Sie die Tür.
	Sicherheits-element gedrückt • Drücken Sie nicht auf das Sicherheitselement.

7 Reinigung und Wartung 8 Entsorgung / Recycling

WARNING

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus undziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver

tragspartner durchgeführt werden.

Kundendienstadressen siehe Seite 160.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabeiarfkein Wasser in das Geräteindringen.

nur bei Partikelschnitt: Olen Sie das Schneidwerk bei nachlassender Schnittleistung, Gerauschentwicklung

oder nach jedem Leeren des Schnittgutbehalters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  Papierstaub und Partikel werden gelost.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher

Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmull. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führten Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

9 Lieferumfang

• Aktenvernichter in Karton verpackt
• Netzanschlussleitung
• 5 Schnittgutsäcke
  1 CD-Sack
  1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

10 Schnittgutsacke Best.-Nr. 1.442.995.110
Schneidblock-Spezialol (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 160.

10 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgroße (mm) 5,8 3,9 4,5 x 30
Sicherheitsstufe DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1
Schnittleistung* (Blatt), DIN A4 80 g/m2702	35 - 3739 - 41	26 - 28@9m 31	21 - 2225 - 27
Gewicht 50 kg 56 kg
Schnittgeschwindigkeit	70 mm/s		60 mm/s
Eingabebreite	400 mm
Anschluss	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Leistungsaufnahme bei max. Blattzahl	590 W
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb:
Temperatur	-10°C bis +25°Cmax. 90%, nicht kondensierend
relative Luftfeuche
Höhe über NN	max. 2000 m
Maße B x T x H (mm)	620 x 487 x 889
Volumen des Schnittgutbehalters	145 l
Emissionsschalldruckpegel(im Leerlauf/ unter Last)	56 dB(A) / 59-63 dB(A)

• Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), langs zugeführht, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geoltem Schneidwerk und kaltem Motor. Eine schwächere Netzpannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

Niederspannungsrichtlinie 2006/95/EG
EMV-Richtlinie 2004/108/EG
RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklung kann beim Hersteller angefordert werden.
