Характеристика	Детали
Тип продукта	Кусторез
Длина лезвия	60 см
Тип двигателя	Бензиновый двигатель
Мощность двигателя	0,6 кВт
Вес	4,5 кг
Скорость резки	3000 резов/мин
Вместимость резки	До 2,5 см в диаметре
Рекомендуемое использование	Для обрезки живых изгородей, кустов и кустарников
Обслуживание	Регулярная заточка лезвий, очистка после использования
Безопасность	Используйте перчатки и защитные очки, не используйте под дождём
Гарантия	2 года

Часто задаваемые вопросы - SHP 60 STIGA

Как запустить кусторез STIGA SHP 60?

Чтобы запустить кусторез, убедитесь, что кабель питания правильно подключён. Нажмите кнопку безопасности, одновременно нажимая на курок запуска.

Какой тип смазки использовать для цепи?

Используйте специальную смазку для цепей кусторезов, доступную в хозяйственных магазинах или онлайн. Наносите её регулярно для обеспечения оптимальной работы.

Как настроить длину реза у STIGA SHP 60?

Длина реза фиксирована у STIGA SHP 60. Для точных резов рекомендуется работать по секциям и регулировать угол реза.

Что делать, если кусторез не запускается?

Сначала проверьте, что кабель питания в хорошем состоянии и правильно подключён. Также убедитесь, что кнопка безопасности нажата, а курок запуска активирован.

Как чистить лезвия кустореза?

Отключите устройство и используйте мягкую щётку или тряпку для удаления загрязнений. Можно также использовать немного мыльной воды, но обязательно тщательно высушите лезвия после чистки.

Каков срок гарантии на продукт?

Гарантия на STIGA SHP 60 обычно составляет 2 года при условии нормального использования и надлежащего обслуживания.

Как хранить кусторез STIGA SHP 60?

Храните кусторез в сухом и прохладном месте, защищённом от влаги. Убедитесь, что устройство отключено и очищено перед хранением.

Можно ли использовать кусторез в сырую погоду?

Не рекомендуется использовать кусторез в сырую погоду или под дождём, чтобы избежать риска поражения электрическим током и продлить срок службы устройства.

Как заменить лезвия кустореза?

Чтобы заменить лезвия, отключите устройство и снимите крепёжные винты. Замените изношенные лезвия на новые и тщательно затяните винты.

Подходит ли кусторез STIGA SHP 60 для начинающих?

Да, STIGA SHP 60 разработан так, чтобы быть простым в использовании, даже для начинающих. Перед началом работы обязательно прочитайте руководство пользователя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SHP 60 STIGA

РУССКИЙ - Перевод оригинальных инструкций ...... RU

1. ИДЕНТИФИКАЦИЈА НА ОСНОВНИТЕ ДЕЛОВИ

КОМАНДИ И ПОЛНЕЊЕ ГОРИВО

операторот при работата;

F) КАКО СЕ ЧИТА УПАТСТВОТО

Бензин	Синтетичко масло 2 Такта
литри	литри	cm^3
1 0,025 25
2 0,050 50
3 0,075 75
5 0,125 125
10	0,250 250

КОРИСТЕЊЕ НА МОТОРОТ (сл. 3)

• Вертикален нож (сл. 6)

• Хоризонтален нож (сл. 7)

ЧИСТЕЊЕ НА ФИЛТЕРОТ ЗА ВОЗДУХ

ВАЖНО

ФИЛТЕР ЗА КАРБУРАТОР

КОНТРОЛА И ЧИСТЕЊЕ НА СЕЧИВАТА

ВНИМАНИЕ!

9. ТЕХНИЧКИ ПОДАТОЦИ

10. ДОПОЛНИТЕЛНА ОПРЕМА

Уважаемый Покупатель,

прежде всего, мы хотим поблагодарить вас за выбор нашей продукции, и желаем, чтобы использование вашей машины было удовлетворительным и соответствовало всем ожиданиям. Это руководство подготов - лено для того, чтобы позволить вам лучше ознакомиться с машиной, и чтобы эффективно использовать ее в условиях безопасности; не забывайте, что руководство является неотъемлемой частью машины, держите его под рукой, чтобы к нему можно было обратиться в любой момент. Если вы хотите передать или одолжить машину в пользование другим лицам, передавайте вместе с ней данное руководство.

Эта новая машина, находящаяся в вашем распоряжении, спроектирована и изготовлена согласно действую щим нормативным актам, что гарантирует ее безопасность и надежность при использовании, при условии, что в точности выполняются указания, изложенные в этом руководстве (предусмотренное использование); ее использование для любых других целей или несоблюдение правил техники безопасности, технического обслуживания или ремонта расценивается как "неправильное использование" и влечет за собой аннулирование гарантии и снимает с изготовителя любую ответственность, возлагая на пользователя ответственность за издержки в случае порчи имущества или получения травм третьими лицами.

В том случае, если вы обнаружите небольшое различие между находящимся в руководстве описанием и ма шиной, находящейся в вашем распоряжении, имейте в виду, что из-за непрерывного улучшения продукции, изложенная в данном руководстве информация может изменяться без предварительного уведомления и без обязательства ее обновления. Тем не менее, наиболее важные характеристики, относящиеся к безопасности и работе машины, остаются неизменными. В том случае, если у вас появились сомнения, свяжитесь со своим продавцом. Успешной работы!

СОДЕРЖАНИЕ

1. Идентификация основных частей 2
2. Символы 3
3. Правила безопасности 4
4. Подготовка к работе 6
5. Запуск - Использование - Останов двигателя 7
6. Пользование машиной 9
7. Техобслуживание и хранение 10
8. Определение неисправностей 12
9. Технические данные 12
10. Дополнительные приспосовления 12

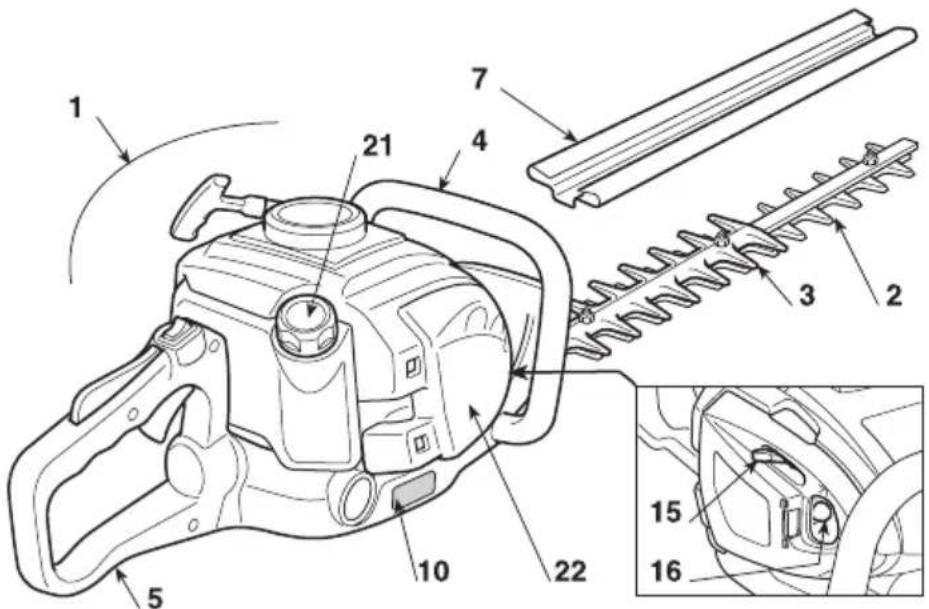

1. ИДЕНТИФИКАЦИЯ ОСНОВНЫХ ЧАСТЕЙ

1. Двигатель
2. Режущий инструмент (нож)
3. Защитная пластина резки
4. Передняя рукоятка
5. Задняя рукоятка
6. Орган управления для разблокировки задней рукоятки
7. Защита ножа
8. Табличка с данными

УСТРОЙСТВА УПРАВЛЕНИЯ И ЗАПРАВКИ

1. Выключатель двигателя
2. Управление ножом (рычаг акселератора)
3. Предохранительный рычаг акселератора
4. Устройство управления обогатителем (Starter)

5. Управление заправочным устройством (Primer)

6. Пробка бака со смесью

7. Крышка воздушного фильтра

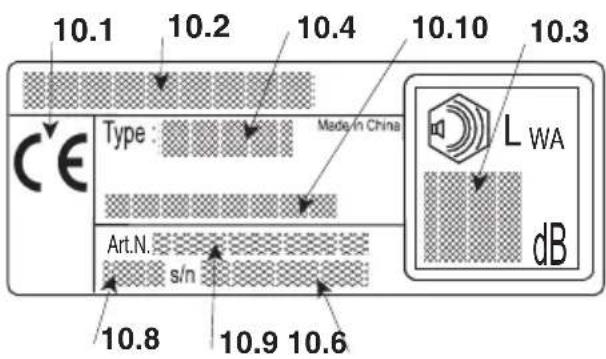

10.1) Знак соответствия
10.2) Наименование и адрес изготовителя
10.3) Уровень звуковой мощности (LWA)
10.4) Тип машины
10.6) Заводской номер
10.8) Год изготовления
10.9) Код изделия
10.10) Номер эмиссии

10.1 10.2 10.4 10.10 10.3 CE Type : Made-in China Art.N. s/n L WA dB 10.8 10.9 10.6

Образец декларации соответствия находится на последних страницах руководства

2. СИМВОЛЫ

1

ВНИМАНИЕ: приобретенная Вами машина была изготовлена для бытового применения.

1) Внимание! Опасность
2) Ознакомиться с инструкциями до того, как пользоваться машиной.
3) Ваши органы слуха подвергаются опасности необратимого повреждения.
Предупреждаем оператора, ежедневно и про -должительно использующего данную машину в нормальных условиях, что он подвергается воздействию шума, уровень которого равен или превышает: 85 дБ (А).
Пользователь обязан надевать средства индиви

дуальной защиты. Во время эксплуатации машины всегда пользоваться защитными очками и средствами для защиты слуха.

Если во время работы существует опасность паде- ния предметов, надевать защитный шлем.

4) Нож очень остро заточен и может легко привести к порезам.

ПОЯСНИТЕЛЬНЫЕ СИМВОЛЫ НА МАШИНЕ (если имеются)

11 +0 12 CVOKE RUN 13

11) Бак для смеси
12) Устройство управления обогатителя (Starter)
13) Управление заправочным устройством (Primer)

3. ПРАВИЛА БЕЗОПАСНОСТИ

A) ОБУЧЕНИЕ

1) ЭТА МАШИНА МОЖЕТ НАНЕСТИ УЩЕРБ И СЕРЬЕЗНЫЕ ТРАВМЫ. Внимательно прочитайте указания по правильному использованию, подготовке, обслуживанию, запуску и останову машины. Ознакомьтесь с органами управления и надлежащим использованием машины. Научитесь быстро останавливать двигатель.
2) Используйте машину только для предусмотренного назначения, то есть для «стрижки и выравнивания живой изгороди, состоящей из кустов с веточками небольших размеров». Все остальные виды использования могут создавать опасность и причинить ущерб машине. Входит в понятие ненадлежащего пользования (как пример, но не только):

– кошение травы в общем и в частности вблизи скустарников;
– измельчение материалов для компостов;
- подрезка кустов;
– использовать машину для резки материалов, не имеющих растительного происхождения;
– пользование машиной несколькими операторами.

3) Ни в коем случае не разрешайте пользоваться машиной детям или лицам, недостаточно хорошо знакомым с правилами обращения с ней. Местное законодательство может устанавливать минимальный возраст пользователя.
4) Машина должна использоваться только одним человеком.
5) Никогда не используйте машину:

– если вблизи находятся люди (особенно дети) или животные;
– если пользователь устал или плохо себя чувствует, или находится под воздействием лекарственных средств, наркотиков, алкоголя или веществ, снижающих его рефлексы и внимание;
– если пользователь не в состоянии крепко удерживать машину двумя руками и/или находиться в устойчивом равновесии на ногах во время работы.
6) Помните, что оператор или пользователь машины несет ответственность за несчастные случаи или возникновение непредвиденных ситуаций, в результате которых могут пострадать третьи лица или их имущество.

1) Во время работы следует носить соответствующую одежду, не мешающую работе пользователя.
- Носить защитную облегающую одежду, с защитой от порезов.
- Носить перчатки, защитные очки и обувь с защитой от порезов и с нескользящей подошвой.
- Использовать наушники для защиты от шума.
- Не носить шарфы, рубашки, ожерелья и любые развевающиеся и широкие аксессуары, могущие застрять в машине или в предметах и материалах, находящихся на рабочем месте.
– Соберите должным образом длинные волосы.

Соберите и закрепите должным образом длинные волосы.
2) ВНИМАНИЕ: ОПАСНОСТЬ! Бензин легко воспла- меняется.

– хранить топливо в предназначенных для этого омо- логированных канистрах;
– не курите при работе с топливом;
– медленно откройте пробку бака, чтобы постепенно сбросить внутреннее давление;
- заполнять топливо только на открытом воздухе, используя воронку;

– заливайте топливо перед тем как запустить двигатель; не добавляйте топливо и не снимайте пробку бака, когда двигатель работает или когда он горячий;
– в случае разлива бензина, не запускайте двигатель, уберите машину с места разлива и примите меры по предупреждению возгорания до тех пор, пока топливо не испарится и его пары не рассеются;
– немедленно убрать все следы бензина, который мог пролиться на машину или на землю;
– не запускайте машину в месте заправки;
– избегайте контакта топлива с одеждой и, в случае попадания, переоденьте одежду перед запуском двигателя;
– всегда помещайте на место и хорошо закручивайте пробки бака и канистры с бензином.
3) Замените неисправные глушители.
4) Перед использованием провести общий осмотр машины, и в частности:

рычаг акселератора и предохранительный рычаг должны свободно перемещаться, без приложения усилий, и при отпускании должны автоматически и быстро возвращаться в нейтральное положение;

– рычаг управления дросселем и предохранительный рычаг должны свободно перемещаться, без приложения усилий, и при отпускании должны автоматически и быстро возвращаться в нейтральное положение;
– рычаг управления дросселем должен оставаться за- блокированным до тех пор, пока не будет нажат предо- хранительный рычаг;
– выключатель для останова двигателя должен легко перемещаться из одного положения в другое;
– электрические кабели и, в особенности, кабель свечи должны быть неповрежденными, чтобы избежать образования искр, а колпачок должен быть правильно установлен на свечу;
– рукоятки и защиты машины должны быть сухими и чистыми, и прочно прикреплены к машине;
– режущие приспособления и защита никогда не должны быть повреждены.
5) Перед работой убедитесь, что все защиты правильно установлены.

с) ПРИ ЭКСПЛУАТАЦИИ

1) Не включайте двигатель в закрытом пространстве, где может скопиться опасный ударный газ.
2) Работайте только днем или при хорошем искусственном освещении.

3) Встаньте в устойчивое и неподвижное положение:

– избегайте, по возможности, работать на мокрой или скользкой почве, или на любой крутой или неустойчивой поверхности, не обеспечивающей устойчивости оператора во время работы;

- избегайте использовать неустойчивые лестницы или платформы;

– никогда не бегите, обращайте повышенное внимание на неровности почву и наличие возможных препятствий.

– Всегда следите за тем, что происходит вокруг Вас и учитывайте возможные риски, которых Вы можете не заметить из-за шума машины.

4) Включить двигатель, когда машина прочно заблокирована на земле свободной рукой:

- запустите двигатель не менее, чем за три метра от места, где вы выполнили заправку.

– проверить, что другие люди не находятся в радиусе работы машины;

– не направляйте глушитель, и, следовательно, и выхлопные газы на легковоспламеняющиеся материалы.

5) Соблюдайте осторожность, работая рядом с электрическими кабелями под напряжением.

6) Не изменяйте регулировок двигателя и не выводите двигатель на слишком высокий режим оборотов.

7) Проверьте, что минимальный режим машины таковой, что не допускает движения ножей, и что после ускорения двигатель быстро возвращается к минимуму.

8) Обращайте внимание, чтобы нож не сильно ударялся о посторонние предметы, и на возможное отбрасывание материала, вследствие движения ножей.

9) Если режущее приспособление ударится о посторонний предмет или шпалерные ножницы начнут издавать аномальный шум или вибрировать, выключите двигатель и остановите машину. Отсоединить колпачок свечи от свечи и выполнить следующие действия:

- оценить ущерб;

– проверить, нет ли ослабленных частей и затянуть их;

– заменить или отремонтировать поврежденные части, используя детали с такими же характеристиками.

10) Выключайте двигатель прежде чем:

– выполнять чистку или устранять затор;

– приступить к проверке, обслуживанию или работе со шпалерными ножницами;

– регулировать положение режущего приспособления;

- оставить машину без присмотра.

D) ТЕХОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

1) Следите за тем, чтобы гайки и винты были затянуты, для уверенности в том, что машина всегда безопасна при работе. Регулярное техобслуживание чрезвычайно важно для надежности и поддержания эксплуатационных характеристик на нужном уровне.

2) Не ставьте машину с бензином в баке в помещение, где испарения бензина могут вступить в контакт с пла-менем, искрой или источником сильного тепла.

3) Дайте остыть двигателю перед перемещением машины в любое помещение.

4) Чтобы уменьшить риск воспламенения, очищайте

от остатков веток, листьев и избыточного масла двигатель, глушитель выхлопов и место хранения бензина; не оставляйте контейнеры с материалом, образовавшимся в результате резки, внутри помещения.

5) Если бак нужно опорожнить, выполняйте эту операцию на открытом воздухе и при остывшем двигателем.

6) Использовать рабочие перчатки при проведении любой операции с инструментом резки.

7) Выполнить заточку ножа. Все работы, выполняемые с ножами, требуют определенного умения и использования специального инструмента; в целях безопасности рекомендуется обращаться в специализированный центр.

8) По соображениям безопасности никогда не пользуйтесь машиной, если режущее приспособление или другие ее части изношены или неисправны. Повреждённые детали следует всегда заменять, их никогда не ремонтируют. Используйте только оригинальные запчасти. Запчасти не равноценного качества могут привести к повреждению машины и к возникновению опасных ситуаций.

9) Держите машину вне досягаемости детей!

Е) ПЕРЕВОЗКА И ПЕРЕМЕЩЕНИЕ

1) Каждый раз, когда требуется проверить, передвинуть или перевезти машину, следует:

– выключить двигатель, дождаться останова ножей, отсоединить колпачок свечи и дождаться, пока машина остынет;

- надеть защиту на ножи;

– взять машину, используя только рукоятки, и направить ножи в направлении, противоположном направлению движения.

2) При перевозке машины при помощи автотранспорта, поместить ее так, чтобы не создавать ни для кого опасности и прочно закрепить ее для того, чтобы избежать опрокидывания с возможным повреждением и выходом наружу топлива.

F) КАК СЛЕДУЕТ ЧИТАТЬ ЭТО РУКОВОДСТВО

В тексте Руководства некоторые абзацы, в которых изложена особо важная информация, помечены различным образом, имеющим следующее значение:

ПРИМЕЧАНИЕ

или

ВАЖНО

Содержит уточнения или дру-

гую ранее упомянутую информацию с целью избежать поломки машины или нанесения ущерба.

ВНИМАНИЕ!

В случае несоблюдения име-

ется опасность получения телесных повреждений оператором или третьими лицами.

ОПАСНОСТЬ!

В случае несоблюдения име-

ется опасность получения тяжких телесных повреждений с летальным исходом оператором или третьими лицами.

Перед началом работы следует:

– Удостовериться, что на машине и ножах не ослаблены винты;
– проверить, что ножи заточены и без следов по вреждения.
– удостовериться, что воздушный фильтр не засорён;
– проверить, что защиты прочно закреплены и эффективны;
– проверить закрепление рукояток.

ПРИГОТОВЛЕНИЕ СМЕСИ

Эта машина оборудована двухтактным двигателем, требующим смеси, состоящей из бензина и масла смазки.

ВАЖНО

Применение только бензина

повреждает двигатель и приводит к аннулированию гарантии.

ВАЖНО

Использовать только каче-

ственное топливо и смазку для поддержания эксплуатационных характеристик и обеспечения долгого срока службы механических органов.

- Характеристики бензина

Использовать только неэтилированный бензин, октановое число которого не меньше 90.

ВАЖНО

Неэтилированный бензин об-

разует осадок при хранении свыше 2 месяцев. Используйте всегда свежий бензин!

- Характеристики масла

Использовать только высококачественное синтетическое масло, специально предназначенное для двухтактных двигателей.

Ваш продавец имеет специализированные масла, разработанные для данного типа двигателя, способные гарантировать повышенную защиту.

Использование данных масел позволяет получить 2,5 % смесь, то есть состоящую из 1 части масла на каждые 40 частей бензина.

- Подготовка и хранение смеси

ОПАСНОСТЬ!

Бензин и смесь легко воспламеняемы!

• Хранить бензин и смесь в специально предна значенных для этого канистрах, в надежном помещении, вдали от источников тепла или открытого пламени.
• Не оставляйте контейнеры в пределах досягаемости детей.
• Не курить во время приготовления смеси и избегать вдыхать пары бензина.

В таблице указаны количества масла и бензина, используемые для приготовления смеси в зависи - мости от типа применяемого масла.

Бензин Синтетическое масло 2 такта
литры литры	см	^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

Для приготовления смеси:

• Налить в специальную канистру приблизительно половину бензина.
  – Добавить все масло, согласно таблице.
• Залить оставшийся бензин.
  – Закрыть пробку и сильно встряхнуть.

ВАЖНО

Смесь подвержена старению.

Не готовить избыточное количество смеси, чтобы избежать образования осадка.

ВАЖНО

Держать раздельно и иденти-

фицировать тару со смесью и бензином, чтобы не перепутать их в момент использования.

ВАЖНО

Периодически очищайте ём-

кости бензина и смеси, чтобы удалить возможный осадок.

ЗАПРАВКА ТОПЛИВА

ОПАСНОСТЬ! Не курить во время за- правни и избегать вдыхать пары бензина.

ВНИМАНИЕ! Осторожно открывать пробку канистры, поскольку внутри могло об - разоваться давление.

Перед началом заправки:

– Сильно встряхнуть канистру со смесью.
- Поместить машину на плоскость, в устойчивое пе ложение, с пробкой канистры, обращенной вверх.

• Очистить пробку канистры и расположенный вокруг участок, чтобы грязь не попала внутрь во время заправки.
• Осторожно открывать пробку канистры, чтобы постепенно сбросить давление. Налить топливо при помощи воронки, следя за тем, чтобы бак не был заполнен до самых краев. (Рис. 1).

ВНИМАНИЕ! Всегда закрывайте бак пробной, закручивая её до конца.

ВНИМАНИЕ! Немедленно устранить все следы бензина, который мог пролиться на машину или на землю и не запускать машину до тех пор, пока испарения бензина не рассеются.

5. ЗАПУСК - ИСПОЛЬЗОВАНИЕ - ОСТАНОВКА ДВИГАТЕЛЯ

ЗАПУСК ДВИГАТЕЛЯ

ВНИМАНИЕ! Запуск двигателя необходимо осуществлять не менее, чем за 3 метра от места заправки топливом.

Перед запуском двигателя:

• Поместить машину в устойчивое положение на земле.
• Снять защиты с ножей.
  – Убедитесь, что нож не касается земли или других предметов.
  – Убедитесь, что рукоятка заблокирована в центральном положении.

• Холодный запуск

ПРИМЕЧАНИЕ

Под "холодным" запуском

подразумевается запуск, производимый минимум 5 минут после остановки двигателя или после заправки топлива.

Чтобы запустить двигатель (Рис. 2):

1. Перевести выключатель (1) в положение «I».

2. Осторожно нажать на кнопку (2) "запальника" 7-10 раз до тех пор, пока топливо не выйдет из трубки сапуна.

3. Повернуть рычаг управления стартером (3) в положение «СНОКЕ».
4. Крепко удерживать машину на земле, держа одну руку на рукоятке, чтобы не потерять кон - троль во время запуска.

ВНИМАНИЕ! Если машину не удерживать крепко, толчок двигателя может привести к потере равновесия оператора или привести к удару ножа о препятствие или направить нож на оператора.

1. Медленно оттянуть пусковую рукоятку на 10-15 см до тех пор, пока вы не почувствуете сопротивление, затем с силой потянуть ее дополнительно несколько раз, пока вы не услышите первые взрывы.).

ВАЖНО

Во избежание разрывов не

вытягивайте трос во всю длину, не волочите его вдоль края отверстия направляющей троса и отпуска- скайте рукоятку постепенно, чтобы ее возврат на место не был неконтролируемым.

1. Снова потяните за пусковую рукоятку, чтобы двигатель исправно включился.
2. Поместить рычаг управления стартером (3) в положение «RUN».
3. Дать двигателю поработать на минимальном режиме в течении минимум 1 минуты перед максимальным ускорением оборотов.

ВАЖНО

Если рукоятка (4) шнура за- пуска повторно приводится в действие при рычаге управления стартера (3), находящемся в положении «СНОКЕ», двигатель может заглохнуть и сделать запуск сложным.

В случае затопления двигателя, демонтировать свечу и мягко потянуть рукоятку (5) шнура запуска, чтобы устранить избыток топлива; затем высушить электроды и свечу, и вновь установить ее на двигатель.

- Запуск горячего двигателя

Для «горячего» запуска (немедленно сразу после останова двигателя), выполнить пункты 1-4-5-6 описанной ранее процедуры.

ИСПОЛЬЗОВАНИЕ ДВИГАТЕЛЯ (Рис. 3)

Скорость инструмента резки регулируется рыча гом (1) акселератора, расположенным на задней рукоятке (2).

Включение этого рычага возможно только в том случае, если одновременно нажимается предохранительный рычаг (3).

Движение передается от двигателя к ножам при помощи сцепления центробежных масс, препятствующего движению ножей, когда двигатель находится в минимальном режиме.

ОПАСНОСТЬ!

Не используйте машину, если режущий узел движется при минимальном режиме двигателя; в этом случае необходимо обратиться к Вашему продавцу.

Правильная скорость работы достигается при ры - чаге акселератора (1) в конце хода.

ВАЖНО

Во время первых 6-8 часов работы машины избегать использовать двигатель при максимальном числе оборотов.

ОСТАНОВКА ДВИГАТЕЛЯ (Рис. 4)

Чтобы остановить двигатель:

• Отпустите рычаг акселератора (1) и включите холостые обороты двигателя в течение нескольких минут.
  – Переведите выключатель (2) в положение «О».

ВНИМАНИЕ!

После установки анселера- тора на минимум, требуется несколько секунд, прежде чем ножи остановятся.

ВНИМАНИЕ!

В случае аварийного оста- нова незамедлительно установить выключатель в положение «О».

6. ПОЛЬЗОВАНИЕ МАШИНОЙ

Для того, чтобы не причинять беспокойства другим людям и не наносить вред окружающей среде:

• Избегать служить причиной беспокойства.
• Строго соблюдать действующие на местном уровне правила по вывозу материалов, являю щихся результатом резки.
• Строго соблюдать действующие на местном уровне правила по вывозу на свалку масел, бен - зина, изношенных частей или любых элементов, наносящих ущерб окружающей среде.
• Обработка в отходы упаковки должна производиться в соответствии с действующими местными нормами.

ВНИМАНИЕ!

Продолжительное воздей- ствие вибрации может нанести ущерб нейроваскулярной системе (эти состояния известны как «синдром Рейно» или «белой руки»), особенно у людей, страдающих расстройством кровообращения. Сим - птомы могут проявляться на руках, запястьях и пальцах в виде потери чувствительности, онемения, зуда, боли, бледности и изменения структуры ножи. Эти симптомы могут усилиться под воздействием низкой температуры окружающей среды и/или слишком сильного сжимания рукояток. При появлении симптомов следует снизить время использования машины и обратиться к врачу.

ВНИМАНИЕ!

Система зажигания данной машины создает слабое электромагнитное поле, которое однако не исключает воздействия на активные или пассивные медицинские устройства, имплантированные в организм оператора, что может подвергнуть его здоровье серьезному риску. По этой причине перед использованием машины люди, которым были имплантированы медицинские приспособления, должны проконсультироваться с врачом или с производителем медицинского приспособления.

ВНИМАНИЕ!

Во время работы носить соот- ветствующую одежду. Ваш продавец может предоставить Вам сведения о наиболее подходящих средствах защиты, гарантирующих безопасность во время работы.

ВНИМАНИЕ!

В случае поломок или аварий во время работы незамедлительно выключить двигатель и убрать машину, чтобы она не нанесла еще больший ущерб; если произошел несчастный случай и оператор или третьи лица получили травмы, незамедлительно принять меры по помощи пострадавшим, наиболее подходящие в конкретной ситуации, и обратиться в медицинское учреждение для необходимого лечения. Тщательно удалить материал, который может нанести ущерб или травмы людям и животным, поскольку они могут его не заметить.

РЕГУЛИРОВАНИЕ РУКОЯТКИ (Рис.5)

Задняя рукоятка (1) может находиться в 3 различных положениях относительно инструмента резки, для бо лее удобного выполнения операций обработки живых изгородей.

ВНИМАНИЕ!

Регулирование рукоятки должно быть проведено при выключенном двига теле.

• Опустить рычаг разблокирования (2).
• Повернуть заднюю рукоятку (1) в необходимое положение.
• Перед тем, как использовать машину, убедиться в том, чтобы рычаг разблокирования (2) полностью вернулся в положение высоко, и что задняя рукоятка надежна зафиксирована.

ВНИМАНИЕ!

Во время работы задняя руко- ятка должна быть всегда вертикальной, независимо от положения, в котором находится инструмент резки (3).

ПРОЦЕДУРА СТРИЖКИ

ВНИМАНИЕ!

во время стрижки прочно удерживать машину двумя руками.

ВНИМАНИЕ!

Немедленно выключить дви- гатель, если во время работы ножи заблокировались или запутались в ветнах живой изгороди.

Предпочтительно сначала стричь две вертикальных стороны живой изгороди, и затем ее верхнюю часть.

• Вертикальная стрижка (Рис. 6)

Стрижка должна выполняться с дугообразным движе нием по направлении снизу вверх, держа нож как можно дальше от тела.

• Горизонтальная стрижка (Рис. 7)

Налиучшие результаты достигаются при слегка накле ненном ноже (5° - 10°) в направлении стрижки, с дугообразным движением и медленным и постоянным продвижением вперед, особенно если живая изгородь очень густая.

СМАЗКА НОЖЕЙ ВО ВРЕМЯ РАБОТЫ

Если во время работы инструмент резки слишком сильно нагревается, следует смазать внутренние поверхности ножей.

ВНИМАНИЕ!

Это действие должно быть произведено при выключенном двигателе и оста новленных ножах.

ОКОНЧАНИЕ РАБОТЫ

Закончив работу:

– Остановить двигатель, как указано раньше (Гл. 5).
- Подождать, когда ножи остановятся, и монтировать защиту.

7. ТЕХОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

Правильное техобслуживание является основополагающим для сохранения первоначальных эксплуатационных характеристик и надежности при работе машины.

ВНИМАНИЕ!

Во время операций техоб- служивания:

• Снять колпачок со свечи.
• Подождать, когда двигатель остынет.
• Использовать защитные перчатки, выполняя операции с ножами.
• Надевать защиты на ножи, за исключением работ с самими ножами.
• Не разливать в окружающей среде масло, бензин и прочие загрязняющие вещества.

ЧИСТКА ГЛУШИТЕЛЯ И ДВИГАТЕЛЯ

Для снижения опасности пожара, регулярно очищать ребра цилиндра сжатым воздухом и очищать зону глушителя от веточек, листьев и прочих отходов.

ОЧИСТКА ВОЗДУШНОГО ФИЛЬТРА

ВАЖНО

Очистка воздушного фильтра очень важна для хорошей работы и долгого срока службы машины.

Очистка выполняется через каждые 15 часов работы.

Чтобы очистить фильтр (Рис. 8):

– Нажать на кнопку (1), откинуть крышку (2) и удалить фильтрующий элемент (3).
- Промойте фильтрующий элемент (3) с мылом и водой. Не использовать бензин и другие раствор - рители.
– Дайте фильтру просохнуть на воздухе.
– Вновь установить фильтрующий элемент (3) и за крыть крышку (2), нажав на нее до щелчка.

ТОПЛИВНЫЙ ФИЛЬТР

Внутри бака находится фильтр, препятствующий попадания грязи внутрь двигателя. Один раз в год следует заменять фильтр, приобретая его у Вашего продавца.

ПРОВЕРКА СВЕЧИ

Периодически демонтировать и очищать свечу, удаляя возможные отложения при помощи метал -лической щетки.

Проверить и восстановить правильное расстояние между электродами (Рис. 9).

Вновь монтировать свечу, закрутив ее до конца при помощи ключа в комплекте.

Свечу следует заменить на другую свечу с анало - гичными характеристиками в случае перегорания электродов или повреждения изоляции. Следует производить замену через каждые 50 часов работы.

РЕГУЛИРОВАНИЕ КАРБЮРАТОРА

Карбюратор регулируется на заводе так, чтобы обеспечить максимальные эксплуатационные характеристики в любых условиях работы, с минимальным выделением вредных газов, соблюдая действующие нормы.

В случае плохой работы прежде всего следует проверить, что ножи частично не заблокированы или деформированы, затем обратиться к Вашему про -давцу для проверки карбюрации и двигателя.

- Регулирование минимума

ВНИМАНИЕ!

Режущий узел не должен двигаться при минимальном режиме двигателя. Если режущий узел движется при минимальном режиме двигателя, обратитесь к Вашему продавцу для выполнения надлежащего регулирования двигателя.

СМАЗКА РЕДУКТОРА (Рис. 10)

Через каждые 20 часов работы восстанавливать уровень специальной пластичной смазки с двусер -нистым молибденом, впрыскивая его в масленку (1).

КОНТРОЛЬ И ЧИСТКА НОЖЕЙ

ВНИМАНИЕ!

Периодически проверять,

чтобы ножи не загибались или не имели по вреждений, т чтобы винты были затянуты соответственно.

Нет необходимости ни в какой регулировке расстояния между ножами, поскольку этот зазор определен на заводе-изготовителе.

Необходимо периодически проводить чистку внутренних пазов от остатков и загрязнений, которые могут препятствовать корректному скольжению ножей.

Для выполнения чистки (Рис. 11):

- Отвинтить гайки (1) и свинтить винты (2) стержень (3).

• Тщательно очистить отверстия (4) от пыли и остатков.
  – Смазать внутренние поверхности ножей.
  – Установить заново стержень (3) с винтами (2), стараясь внимательно установить на свое место распорные детали (5) и кольцевые прокладки (6) и (7) под гайками (1).
• Затяните гайки до упора (1).

ВНИМАНИЕ!

Всегда необходимо прове- рять, что гайки (1) закручены до конца перед возобновлением работы.

ЗАТАЧИВАНИЕ НОЖЕЙ

Затачивание ножей необходимо, когда отдача при резке снижается и ветки часто застревают.

ВНИМАНИЕ!

Нож с изношенными режу- щими зубцами не следует затачивать, его необходимо заменить.

ВАЖНО

Предпочтительно, чтобы за- тачивание выполнялось Вашим продавцом, располагающим необходимым инструментом и навыками.

В том случае, если следует заточить ножи, необ ходимо пользоваться напильником с мелкими гранями, соблюдая следующие меры предосторожности (Рис. 12):

• Поместить напильник (1) на резец (2) под углом 45°, и выполнять движение сверху по направле -нию к режущему углу.
  – Работать так, чтобы напильник действовал только при движении вперед, и поднимать на пильник при обратном движении.
• Снимать только небольшое количество материала.
  – Удалить все заусенцы при помощи точильного камня.
  – Удалить все следы работы напильником и сма- зать ножи перед обратным монтажом.

ВНЕОЧЕРЕДНЫЕ МЕРОПРИЯТИЯ

Любая операция по техобслуживанию, не описан -ная в настоящем руководстве, должна выполняться только Вашим продавцом.

Операции, выполненные в неподходящих для этого структурах или не квалифицированными людьми, приводят к аннулированию гарантии в любой форме.

ХРАНЕНИЕ

По окончанию каждой работы, тщательно очистить машину от пыли и остатков резки, починить или заменить неисправные части, смазать ножи для предотвращения ржавчины.

Машина должна храниться в сухом, защищенном от непогоды месте, с правильно установленными защитами ножей.

ДОЛГИЕ ПЕРИОДЫ БЕЗДЕЙСТВИЯ

ВАЖНО

Если вы предполагаете, что не будете использовать машину в течении 2 - 3 месяцев, следует принять некоторые меры, чтобы избежать затруднений при возобновлении работы или необратимых повреждений двигателя.

- Хранение

Перед тем, как поместить машину на хранение:

• Опорожнить бак от топлива.
• Включить двигатель и дать ему работать на минимальном режиме до остановки, для того, чтобы израсходовать все оставшееся в карбюраторе топливо.
  – Дать двигателю остыть и демонтировать свечу.
  – Налить в отверстие свечи чайную ложу масла (нё вого) для двухтактным двигателей.
• Несколько раз потянуть пусковой шнур для распределения масла в цилиндре.
• Вновь монтировать свечу с поршнем в верхней мертвой точке (видной через отверстие свечи), когда поршень находится на максимальном ходе).

- Возобновление работы

В момент возобновление работы на машине:

• Снять свечу.
• Несколько раз потянуть за пусковой шнур для удаления избытка масла.
  – Проверить свечу, как описано в главе "Проверка свечи".
• Подготовить машину, как описано в главе "Под - готовка к работе".

8. ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ

НЕПОЛАДКА ВОЗМОЖНАЯ ПРИЧИНА УСТРАНЕНИЕ

1) Двигатель невключается илипрерывает работу	– Неправильная процедура запуска– Свеча грязная или неправильное расстояние между электродами– Воздушный фильтр засорен– Проблемы карбюрации	– Выполнять инструкции (смотри гл. 5)– Проверить свечу (смотри гл. 7)– Очистить и/или заменить фильтр (смотри гл. 7)– Обращаться к Вашему продавцу
2) Двигательвключается, но имеетслабую мощность	– Воздушный фильтр засорен– Проблемы карбюрации	– Очистить и/или заменить фильтр (смотри гл. 7)– Обращаться к Вашему продавцу
3) Двигательработаетнеравномерно или ненабирает мощностьпри нагрузке	– Свеча грязная или неправильное расстояние между электродами– Проблемы карбюрации	– Проверить свечу (смотри гл. 7)– Обращаться к Вашему продавцу
4) Двигательслишком сильно дымит	– Неправильный состав смеси– Проблемы карбюрации	– Приготовить смесь по инструкции (смотри гл. 4)– Обращаться к Вашему продавцу

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

Объем цилиндров	cm^3	24,5
Мощность	kW 0,85
Свеча	BOSCH L8RTF
Соотношение бензин-масло		40 : 1
Вместимость бака	литры 0,41
Длина резки	мм 550
Масса	kg 5,5
Уровень звукового давления на уши оператора- Неточность размеров	dB(A)dB(A)	88,92,5
Уровень измеренной акустической мощности- Неточность размеров	dB(A)dB(A)	1062,5
Гарантируемый уровень звуковой мощности	dB(A) 109
Вибрация, сообщаемая руке на передней рукояткеЛеточность размеров	m/s^2 m/s^2	2,1821,5
Вибрация, сообщаемая руке на задней рукояткеЛеточность размеров	m/s^2 m/s^2	2,0341,5

10. ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

На этой машине предусмотрено применение режущего инструмента, имеющих код:

23305004/0

Учитывая развитие гаммы продукции, названные выше режущие инструменты, могут с течением времени быть заменены другими, с аналогичными характеристиками взаимозаменяемости и безопасности в работе.

Spoštovani kupec,

RU • Тесты и изображения, содержащиеся в настоящем руководстве, были созданы в интересах STIGA SpA и защищены авторскими правами – Любое несанкционированное воспроизведение или изменение документа запрещено.
